怎样看懂建筑施工图、建筑结构图问：怎样看懂建筑施工图？答：建筑施工图识图基本知识和技能：1．建筑制图标准的基本规定、图纸幅面、标题栏、线型（新增）、字体、图线、尺寸标注、比例、常用建筑材料图例；2．投影基本知识、投影的概念、投影的形成与分类、平行投影、三面正投影、标高投影、点、直线、平面的投影、用直角三角形法求一般位置线段的实长及倾角、共面直线和异面直线（新增）；3．基本形体的投影、长方体、棱柱、棱锥等平面立体的三面视图、回转曲面立体的投影、平面与平面立体相交、直线与平面立体相交、组合体的构成及形体分析；4．建筑形体的表达方法、基本投影图、特殊投影图、建筑形体投影图的绘法及应用、投影选择、建筑形体尺寸分类、尺寸标注、剖面图、断面图的绘法及应用；问：新手怎样看建筑施工图？答：从11G101系列图集入手。
11G101是2011年出版的国家建筑标准设计图集的编号。
在该图集中详细叙述和描绘了“混凝土结构施工图”领域的“平面整体表示方法”、“制图规则和构造详图“。
建筑施工图上边所有绘制的图形、字母、数字，他们各自代表什么意义，在这本图集里边都会详细跟你解释，哪里是梁哪里是柱他们配多大钢筋用哪个标号混凝土，通读这套图集就能让你看懂施工图，个人推荐先看11G101-1，这本图集包含了建筑结构最基础到最核心的知识，就一百来页，一两个小时就看完了，你能熟练掌握这本图集里的所有内容，就算入门了。
建筑结构图怎么看建筑结构图怎么看？建筑结构图主要表示房屋承重结构的布置、构件类型、数量、大小及做法等。
它包括结构布置图和构件详图。
在施工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书（内部归档）。
以下是建筑结构图怎么看详细解读：1、图纸目录应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。
2、结构设计总说明每一单项工程应编写一份结构设计总说明，对多于项工程宜编写统一的结构施工图设计总说明。
第1章制图的基本知识与技能教学目标和要求●了解建筑工程制图国家标准的有关规定。
●能进行简单的平面图形的绘制，并正确标注尺寸。
●掌握三角板、圆规、图板、丁字尺的正确使用方法。
本章重点和难点●掌握图线画法、尺寸标注的有关规定。
●学习平面图形的尺寸分类、线段分析方法。
1.1 制图的基本规定国家计划委员会(现为国家发展与改革委员会)于1987年颁布了重新修订的国家标准《房屋建筑制图统一标准》(GBJ 1—86)，内容包括图幅、线型、字体、比例、符号、定位轴线、常用建筑图例、图样画法、尺寸标注等。
为了做到建筑工程图样的统一，便于交流技术，满足设计、施工、管理等要求，必须遵守制图国家标准。
1.1.1 图纸幅面和标题栏1. 图幅、图框图纸幅面是指图纸长度与宽度组成的大小。
绘制图样时，应采用表1-1所规定的基本幅面尺寸。
基本幅面代号有A0、A1、A2、A3、A4等5种。
表1-1 图纸幅面尺寸(单位：mm)幅面代号的几何含义实际上就是对A0幅面的对开次数。
例如，A1中的“1”，表示将A0幅面图纸对折长边裁切1次所得的幅面；A4中的“4”，表示将A0幅画图纸对折长边裁切4次所得的幅面。
必要时允许加长幅面，但加长量必须符合《技术制图图纸幅面及格式》(GB/T 14689—2008)中的规定，即按基本幅面的短边成整倍数增加。
图样中的图框由内、外两框组成，外框用细实线绘制，大小为幅面尺寸，内框用粗实线绘制，内外框周边的间距尺寸与格式有关。
图框格式分为留有装订边和不留装订边两种，如图1-1和图1-2所示。
两种格式图框周边尺寸a、c、e如表1-1所示。
但应注意，同一产品的图样只能采用一种格式。
图样绘制完毕后应沿外框线裁边。
图1-1 需要装订图样的图框格式图1-2 不需要装订图样的图框格式2. 标题栏每张技术图样中均应画出标题栏。
标题栏的格式和尺寸按《技术制图标题栏》(GB/T 10609.1—2008)的规定。
本教材将标题栏作了简化，如图1-3所示，建议在作业中采用。
建筑工程制图与识图期末复习资料第一章制图的基本知识与技能第一节绘图工具和仪器图板是用来固定图纸的，提供作图工作面。
丁字尺主要用于画水平线三角板由两块组成一副（45和60），主要与丁字尺配合使用画垂直线与倾斜线圆规是用来画圆及圆弧的工具，调平后钢针略长于铅芯分规是截量长度和等分线段的工具，调平后钢针针尖聚与一点。
铅笔是用来画图或写字的，铅笔的铅芯有软硬之分，铅笔上标注的“H”表示硬铅笔，“B”表示软铅笔，“F”，“HB”表示软硬适中，“B”、“H”前的数字越大表示铅笔越软和越硬。
画工程图时，应使用较硬的铅笔打底稿，如3H、2H等，用HB铅笔写字，用B或2B铅笔加深图线。
画图时应使铅笔垂直纸面，向运动方向倾斜75度。
第二节制图的基本标准●GB GB/T GBJ●A2的尺寸是420×594●字体长仿字体字的书写要领：横平竖直，起落分明，填满方格，结构匀称。
拉丁字母、阿拉伯数字和罗马数字的字高，应不小于 2.5mm。
如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜75°。
●尺寸标注尺寸的组成：图样上的尺寸包括四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字1、尺寸界线尺寸界线，应用细实线绘制，一般应与被注长度垂直，其一端应离开图样的轮廓线不小于2mm，另一端应超出尺寸线2~3mm。
必要时可利用图样轮廓线、中心线及轴线作为尺寸界线。
2、尺寸线尺寸线应用细实线绘制，并与被注长度平行，与尺寸界线垂直相交，但不宜超出尺寸界线外。
互相平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸离轮廓线较远。
图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小于10mm，平行排列的尺寸线的间距为7~10mm，并保持一致。
图样上任何图线都不得用作尺寸线。
3、尺寸起止符号尺寸起止符号一般用中粗短斜线绘制，并画在尺寸线与尺寸界线的相交处，其倾斜方向应与尺寸界线成顺时针45°角。

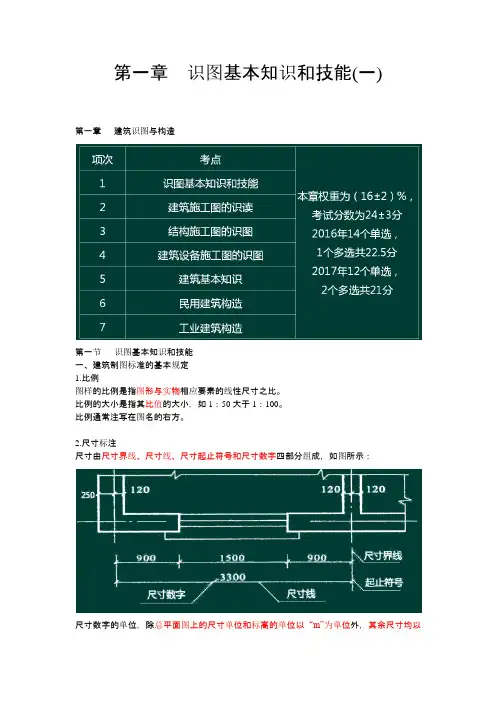

第一章识图基本知识和技能(一)第一章建筑识图与构造第一节识图基本知识和技能一、建筑制图标准的基本规定1.比例图样的比例是指图形与实物相应要素的线性尺寸之比。
比例的大小是指其比值的大小，如1：50大于1：100。
比例通常注写在图名的右方。
2.尺寸标注尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四部分组成，如图所示：尺寸数字的单位，除总平面图上的尺寸单位和标高的单位以“m”为单位外，其余尺寸均以“mm”为单位，在施工图中尺寸数字后不注写单位。
3.符号（1）剖切符号剖视图中，剖切符号是用以表示剖切面剖切位置的图线。
剖切位置线与投射方向线共同构成了剖切符号。
剖切符号用粗实线表示，剖切位置线的长度为6～10mm；投射方向线应垂直于剖切位置线，长度为4～6mm。
（2）索引符号图样中的某一局部或构件，如需另见详图，应以索引符号索引。
索引符号的圆及直径均应以细实线绘制，圆的直径为8mm～10mm。
索引符号按下列规定编写：①索引出的详图，如与被索引的详图在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线；②索引出的详图，如与被索引的详图不同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的编号。
数字较多时，可加文字标注；③索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。
（3）详图符号详图的位置和编号，应以详图符号表示。
详图符号的圆应以直径为14mm粗实线绘制。
详图应按下列规定编号：①图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号。
②详图与被索引的图样不在同一张图纸内时，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号。
（4）指北针指北针常用来表示建筑物的朝向。
指北针外圆直径为24mm，采用细实线绘制，指北针尾部宽度为3 mm，指北针头部应注明“北”或“N”字。
