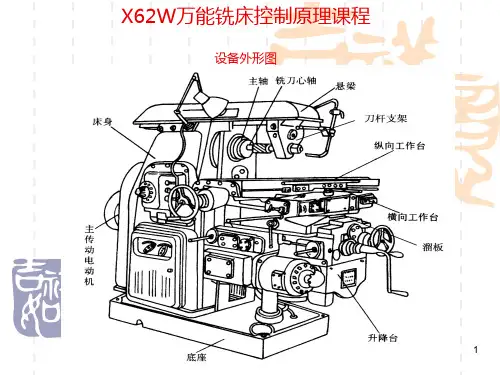

X62W万能铣床电气控制线路一主电路分析.ppt

第一章 X62W万能铣床电路智能实训单元一、电路分析1.主轴电动机的控制控制线路的启动按钮SB1和SB2是异地控制按钮，方便操作。

SB3和SB4是停止按钮。

KM3是主轴电动机M1的启动接触器，KM2是主轴反接制动接触器，SQ7是主轴变速冲动开关，KS是速度继电器。

(1)主轴电动机的启动启动前先合上电源开关QS，再把主轴转换开关SA5扳到所需要的旋转方向，然后按启动按钮SB1（或SB2），接触器KM3获电动作，其主触头闭合，主轴电动机M1启动。

(2)主轴电动机的停车制动当铣削完毕，需要主轴电动机M1停车，此时电动机M1运转速度在120转/分以上时，速度继电器KS的常开触头闭合（9区或10区），为停车制动作好准备。

当要M1停车时，就按下停止按钮SB3（或SB4），KM3断电释放，由于KM3主触头断开，电动机M1断电作惯性运转，紧接着接触器KM2线圈获电吸合，电动机M1串电阻R反接制动。

当转速降至120转/分以下时，速度继电器KS常开触头断开，接触器KM2断电释放，停车反接制动结束。

(3)主轴的冲动控制当需要主轴冲动时，按下冲动开关SQ7，SQ7的常闭触头SQ7-2先断开，而后常开触头SQ7-1闭合，使接触器KM2通电吸合，电动机M1启动，松开开关机床模拟冲动完成。

2.工作台进给电动机控制转换开关SA1是控制圆工作台的，在不需要圆工作台运动时，转换开关扳到“断开”位置，此时SA1-1闭合，SA1-2断开，SA1-3闭合；当需要圆工作台运动时将转换开关扳到“接通”位置，则SA1-1断开，SA1-2闭合，SA1-3断开。

(1)工作台纵向进给工作台的左右（纵向）运动是由当工作台纵向运动是由“工作台纵向操作手柄”来控制。

手柄三个位置：向左、向右、零位（停止）。

当手柄扳到向左或向右位置时，手柄有两个功能，一是压下位置开关SQ1或SQ2，二是通过机械机构将电动机的传动链拨向工作台下面的丝杆上，使电动机的动力唯一地传到该丝杆上，工作台在丝杆带动下做左右进给。

（—） X62W 型万能铣床电气控制线路分析图 7.7 、 7.8 为 X62W 型卧式万能铣床电气控制线路图。

图中 M1 为主轴电动机， M2 为工作台进给电动机， M3 为冷却泵电动机。

1 、主电路分析M1 是主轴电动机，拖动主轴带动铣刀进行铣削加工，因为主轴电动机正反转不频繁，所以用 SA5 控制相序转换。

进给电动机 M2 的正、反转频繁，因此需要用接触器 KM3 和 KM1 进行倒相。

熔断器 FU1 、 FU2 作短路保护。

每台电动机均由热继电器作过载保护。

2 、控制电路分析（ 1 ）主轴电动机 M1 的控制主轴电动机由接触器 KM1 控制， M1 旋转方向由组合开关 SA5 预先选择。

M1 的起动、停止采用两地控制的方式，控制按钮一组安装在工作台上，一组安装在床身上，可在此两处进行操作。

①、 M1 的起动和停转图 7.9 是主轴电动机电气控制线路图，先将换相开关 SA5 扳到所需要的位置（正转或反转）。

起动控制：按下 SB1 （或 SB2 ），接触器 KM1 线圈得电， KM1 主触头闭合， M1 起动运行，KM1 辅助触头闭合，进给控制电路接通。

停转控制：按下 SB3 （或 SB4 ）， KM1 线圈断电。

此时速度继电器 KV 正转动合触头闭合， KM2 通电，电动机 M1 串入电阻 R 实现反接制动。

当 n ≈ 0 时，速度继电器 KV 动合触头复位， KM2 线圈断电， M1 停转，进给控制电路电源切断，反接制动结束。

②、主轴的变速冲动主轴变速可在主轴不动时进行；也可在主轴旋转时进行，无需先按停止按钮，利用变速手柄与限位开关 SQ7 组成的联动机构进行控制。

变速时，先把变速手柄下压，使它从第一道槽内拔出，再转动变速盘，选择所需要速度，然后慢慢拉向第二道槽，通过手柄压下开关 SQ7 ，其动断触头先断开， KM1 线圈断电， M1 失电；同时其动合触头闭合， KM2 通电， M1 反向冲动。

X62W万能铣床电器控制工作原理X62W万能铣床电器控制原理工作原理1主电路分析:M1主轴电动机，M2工作台进给电动机，M3冷却泵电动机。

2控制电路分析:(1)主轴电动机M1控制:1 M1启动合上总开关QS1转换开关SA按下SB3或SB4 --KM1线圈得电(1)KM1主触点闭合(1)KMI辅助常开触点闭合，自锁，供电(2)M1启动N大于等于120时KS2闭合为M1停车制动准备。

2 M1制动停车:按下SB1-1或(SB1-2)(1)KM1线圈失电、KM1线圈主触点断开。

(2)KM2线圈得电、KM2主触点闭合改变相序反接制动，N小于100时KS断开M1电源断开、3主轴变速时变速的冲动控制:手柄联动机构压合SQ1，使SQ1-2断开，SQ1-1闭合。

KM2线圈得电，瞬时反向转一下，变速冲动操作结束。

4 工作台进给电动机M2控制(1)工作台的上下前后运动控制《1向上》SQ4向上向后运动，向上向后运动KM1常开8-12---SQ2-2---SQ5-2---SQ6-2---SQ4-1---KM4常闭---KM3线圈---M2正转。

《2》向下8-12---SQ2-3---SQ3-2---SQ4-2---SQ5-1---KM3常闭---KM4线圈---M2正转。

(2)工作台左右运动控制:《1向左》KM1常开8-12---SQ2-2---SQ3-2---SQ4-2---SQ6-1---KM4常闭---KM3线圈---M2正传《2向右》KM1常开8-12---SQ2-2---SQ5-2---SQ6-2---SQ3-1---KM3 常闭---KM4线圈---M2反转。

(3)工作台进给变速冲动控制:KM1常开8-12---SQ2-1---KM3常闭---KM4线圈---M2反转。

(4)工作台的快速移动:KM1常开8-12---SQ2-2---SB6(SB5)---KM5线圈---YA 得电。

(5)冷却泵电动机M3的控制:SQ4---KM6线圈得电---冷却泵电动机启动。
