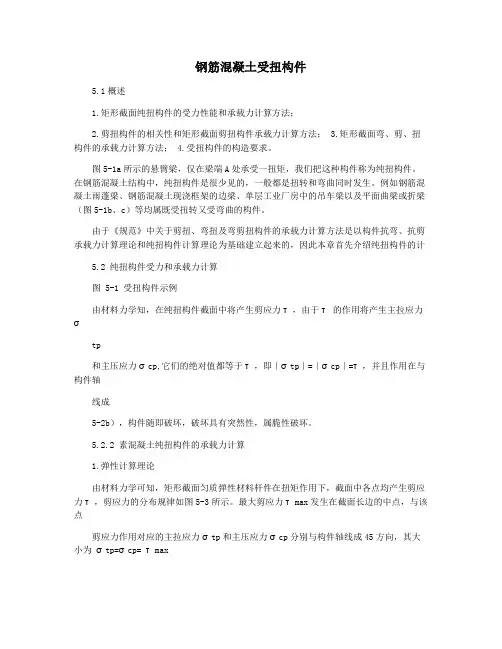

钢筋混凝土受扭构件5.1概述1.矩形截面纯扭构件的受力性能和承载力计算方法；2.剪扭构件的相关性和矩形截面剪扭构件承载力计算方法；3.矩形截面弯、剪、扭构件的承载力计算方法；4.受扭构件的构造要求。
图5-1a所示的悬臂梁，仅在梁端A处承受一扭矩，我们把这种构件称为纯扭构件。
在钢筋混凝土结构中，纯扭构件是很少见的，一般都是扭转和弯曲同时发生。
例如钢筋混凝土雨蓬梁、钢筋混凝土现浇框架的边梁、单层工业厂房中的吊车梁以及平面曲梁或折梁（图5-1b、c）等均属既受扭转又受弯曲的构件。
由于《规范》中关于剪扭、弯扭及弯剪扭构件的承载力计算方法是以构件抗弯、抗剪承载力计算理论和纯扭构件计算理论为基础建立起来的，因此本章首先介绍纯扭构件的计5.2 纯扭构件受力和承载力计算图 5-1 受扭构件示例由材料力学知，在纯扭构件截面中将产生剪应力τ，由于τ的作用将产生主拉应力σtp和主压应力σcp,它们的绝对值都等于τ，即∣σtp∣=∣σcp∣=τ，并且作用在与构件轴线成5-2b），构件随即破坏，破坏具有突然性，属脆性破坏。
5.2.2 素混凝土纯扭构件的承载力计算1.弹性计算理论由材料力学可知，矩形截面匀质弹性材料杆件在扭矩作用下，截面中各点均产生剪应力τ，剪应力的分布规律如图5-3所示。
最大剪应力τmax发生在截面长边的中点，与该点剪应力作用对应的主拉应力σtp和主压应力σcp分别与构件轴线成45方向，其大小为σtp=σcp= τmax当该处主拉应力σtp达到混凝土抗拉极限时，构件将沿与主拉应力σtp垂直方向开裂，其开裂扭矩就是当σtp=τmax=ft时作用在构件上的扭矩。
试验表明，按弹性计算理论来确定混凝土构件的开裂扭矩，比实测值偏小较多。
这说明按弹性计算理论低估了混凝土构件的实际抗扭能力。
2.塑性计算理论对于理想塑性材料的构件，只有当截面上各点的剪应力全部都达到材料的强度极限时，构件才丧失承载力而破坏。
这时截面上剪应力分布如图5-4a所示。
受扭构件承载力计算7.1概述混凝土结构构件除承受弯矩、轴力、剪力外，还可能承受扭矩的作用。
也就是说，扭转是钢筋混凝 土结构构件受力的基本形式之一，在工程屮经常遇到。
例如：吊车梁、雨蓬梁、平 面曲梁或折梁及与 其它梁整浇的现浇框架边梁、螺旋楼梯梯板等结构构件在荷载的作用下, 外，还有扭矩作用。
由于本章介绍的受扭承载力计算公式主要是针对平衡扭转而言的。
凝（C ）现浇框架的边梁土构件，目前的《规范》对设计方法明确了以下两点：对属于协调扭转钢筋混1、支承梁（框架边梁）的扭矩值采用考虑内力重分布的分析方法。
将支承梁按弹性分析 所得的梁端扭矩内力设计值进行调整，T = （1 D T wo根据国内的试验研究：若支承梁、柱为现浇的整体式结构，梁上板为预制板时，梁端扭矩调幅系 数：不超过0.4；若支承梁、板柱为现浇整体式结构时，结构整体性较好，现浇板通过受弯、扭的形 式承受支承梁的部分扭矩，故梁端扭矩调幅系数可适当增大。
2 •经调幅后的扭矩，进行受弯、剪扭构件的承载力计算，并确定所需的抗扭钢筋（周边纵筋及 箍筋）并满足有关的配筋构造要求。
截面上除有弯矩和剪力作用图7-1受扭构件的类型（平衡扭（a ）雨蓬梁的受扭 （b ）吊车梁的受按照引起构件受扭原因的不同， 一般将扭转分为两类。
一类构件的受扭是由于荷载的直 接作用引起的，其扭矩可根据平衡条件求得，与构件的抗扭刚度无关，一般称 平衡扭转，如图7-1 （a ） （b ）所示的雨篷梁及受吊车横向刹车力作用的吊车梁， 截面承受的扭矩可从静力 平衡条件求得，它是满足静力平衡不可缺少的主要内力之一。
如果截面受扭承载力不足，构件就会破坏，因此平衡扭转主要是承载能力问题， 必须通过本章所述的受扭承载力来平衡和抵抗全部的扭矩。
还有一类构件的受扭是超静定结构屮由于变形的协调所引起的扭转 称为协调扭转。
如图7-2所示的框架边梁。
当次梁受弯产生弯曲变形时， 由于现浇钢筋混凝土结构的整体性和连续性，边梁对与其整浇在一起的次 梁端支座的转动就要产生弹性约束，约束产生的弯矩就是次梁施加给边梁 的扭转，从而使边梁受扭。

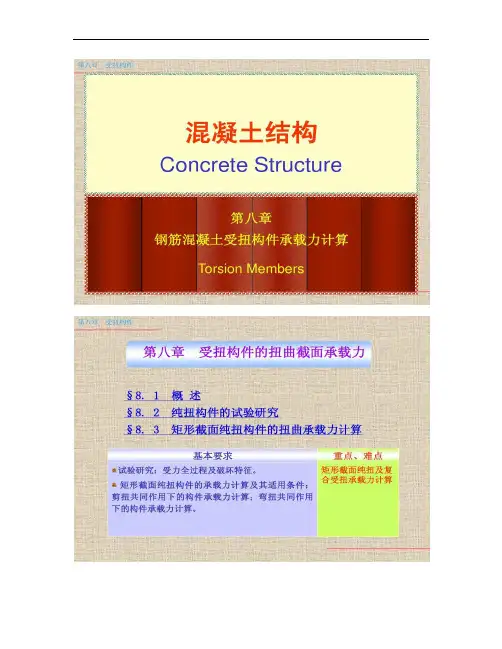

第8章受扭构件承载力的计算§8.1 概述实际工程中哪些构件属于受扭构件？工程结构中，结构或构件处于受扭的情况很多，但处于纯扭矩作用的情况很少，大多数都是处于弯矩、剪力、扭矩共同作用下的复合受扭情况，比如吊车梁、框架边梁、雨棚梁等，如图8-1所示。
图8-1 受扭构件实例受扭的两种情况：平衡扭转和协调扭转。
静定的受扭构件，由荷载产生的扭矩是由构件的静力平衡条件确定的，与受扭构件的扭转刚度无关，此时称为平衡扭转。
如图8-1（a ）所示的吊车梁，在竖向轮压和吊车横向刹车力的共同作用下，对吊车梁截面产生扭矩T 的情形即为平衡扭转问题。
对于超静定结构体系，构件上产生的扭矩除了静力平衡条件以外，还必须由相邻构件的变形协调条件才能确定，此时称为协调扭转。
如图8-1（b ）所示的框架楼面梁体系，框架的边梁和楼面梁的刚度比对边梁的扭转影响显著，当边梁刚度较大时，对楼面梁的约束就大，则楼面梁的支座弯矩就大，此支座弯矩作用在边梁上即是其承受的扭矩，该扭矩由楼面梁支承点处的转角与该处框架边梁扭转角的变形协调条件所决定，所以这种受扭情况为协调扭转。
§8.2 纯扭构件的试验研究8.2.1 破坏形态钢筋混凝土纯扭构件的最终破坏形态为：三面螺旋形受拉裂缝和一面（截面长边）的斜压破坏面，如图8-3所示。
试验研究表明，钢筋混凝土构件截面的极限扭矩比相应的素混凝土构件增大很多，但开裂扭矩增大不多。
图8-2 未开裂混凝土构件受扭图8-3 开裂混凝土构件的受力状态 8.2.2 纵筋和箍筋配置对纯扭构件破坏性态的影响受扭构件的四种破坏形态受扭构件的破坏形态与受扭纵筋和受扭箍筋配筋率的大小有关，大致可分为适筋破坏、部分超筋破坏、完全超筋破坏和少筋破坏四类。
对于正常配筋条件下的钢筋混凝土构件，在扭矩作用下，纵筋和箍筋先到达屈服强度，然后混凝土被压碎而破坏。
这种破坏与受弯构件适筋梁类似，属延性破坏。
此类受扭构件称为适筋受扭构件。
