DT830B 数字万用表装配实验报告
- 格式:doc
- 大小:56.50 KB
- 文档页数:3

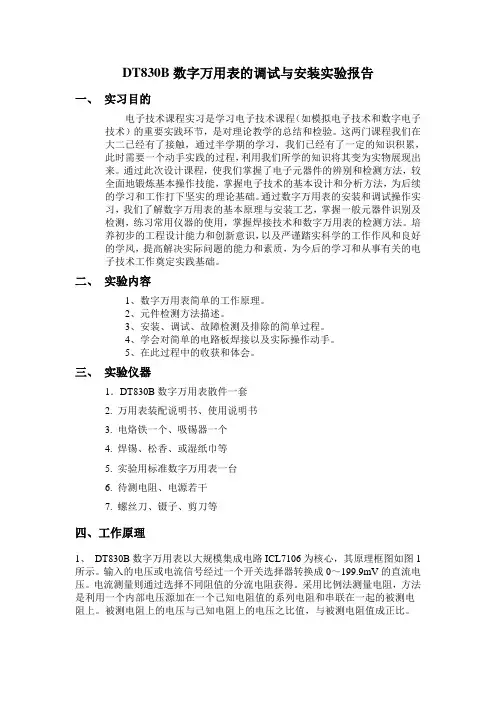

DT830B数字万用表的调试与安装实验报告一、实习目的电子技术课程实习是学习电子技术课程(如模拟电子技术和数字电子技术)的重要实践环节,是对理论教学的总结和检验。
这两门课程我们在大二已经有了接触,通过半学期的学习,我们已经有了一定的知识积累,此时需要一个动手实践的过程,利用我们所学的知识将其变为实物展现出来。
通过此次设计课程,使我们掌握了电子元器件的辨别和检测方法,较全面地锻炼基本操作技能,掌握电子技术的基本设计和分析方法,为后续的学习和工作打下坚实的理论基础。
通过数字万用表的安装和调试操作实习,我们了解数字万用表的基本原理与安装工艺,掌握一般元器件识别及检测,练习常用仪器的使用,掌握焊接技术和数字万用表的检测方法。
培养初步的工程设计能力和创新意识,以及严谨踏实科学的工作作风和良好的学风,提高解决实际问题的能力和素质,为今后的学习和从事有关的电子技术工作奠定实践基础。
二、实验内容1、数字万用表简单的工作原理。
2、元件检测方法描述。
3、安装、调试、故障检测及排除的简单过程。
4、学会对简单的电路板焊接以及实际操作动手。
5、在此过程中的收获和体会。
三、实验仪器1.DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个、吸锡器一个4. 焊锡、松香、或湿纸巾等5. 实验用标准数字万用表一台6. 待测电阻、电源若干7. 螺丝刀、镊子、剪刀等四、工作原理1、DT830B数字万用表以大规模集成电路ICL7106为核心,其原理框图如图1所示。
输入的电压或电流信号经过一个开关选择器转换成0~199.9mV的直流电压。
电流测量则通过选择不同阻值的分流电阻获得。
采用比例法测量电阻,方法是利用一个内部电压源加在一个己知电阻值的系列电阻和串联在一起的被测电阻上。
被测电阻上的电压与己知电阻上的电压之比值,与被测电阻值成正比。
输入ICL7106的直流信号被接入一个A/D转换器,转换成数字信号,然后送入译码器转换成驱动LCD的7段码。

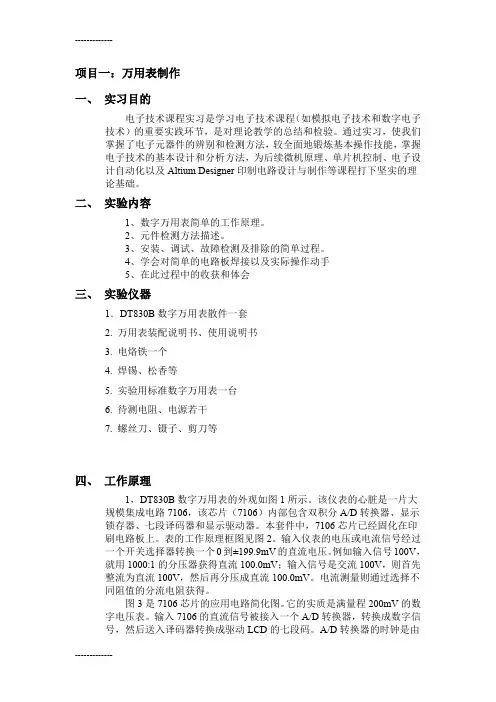

项目一:万用表制作一、实习目的电子技术课程实习是学习电子技术课程(如模拟电子技术和数字电子技术)的重要实践环节,是对理论教学的总结和检验。
通过实习,使我们掌握了电子元器件的辨别和检测方法,较全面地锻炼基本操作技能,掌握电子技术的基本设计和分析方法,为后续微机原理、单片机控制、电子设计自动化以及Altium Designer印制电路设计与制作等课程打下坚实的理论基础。
二、实验内容1、数字万用表简单的工作原理。
2、元件检测方法描述。
3、安装、调试、故障检测及排除的简单过程。
4、学会对简单的电路板焊接以及实际操作动手5、在此过程中的收获和体会三、实验仪器1.DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个4. 焊锡、松香等5. 实验用标准数字万用表一台6. 待测电阻、电源若干7. 螺丝刀、镊子、剪刀等四、工作原理1,DT830B数字万用表的外观如图1所示。
该仪表的心脏是一片大规模集成电路7106,该芯片(7106)内部包含双积分A/D转换器、显示锁存器、七段译码器和显示驱动器。
本套件中,7106芯片已经固化在印刷电路板上。
表的工作原理框图见图2。
输入仪表的电压或电流信号经过一个开关选择器转换一个0到±199.9mV的直流电压。
例如输入信号100V,就用1000:1的分压器获得直流100.0mV;输入信号是交流100V,则首先整流为直流100V,然后再分压成直流100.0mV。
电流测量则通过选择不同阻值的分流电阻获得。
图3是7106芯片的应用电路简化图。
它的实质是满量程200mV的数字电压表。
输入7106的直流信号被接入一个A/D转换器,转换成数字信号,然后送入译码器转换成驱动LCD的七段码。
A/D转换器的时钟是由外接100P电容和100K电阻与芯片内部电路组成振荡频率约48Hz的振荡器提供的,它经过一个四分之一分频获得计数频率,通过这个频率获得2.5次/秒的测量速率。

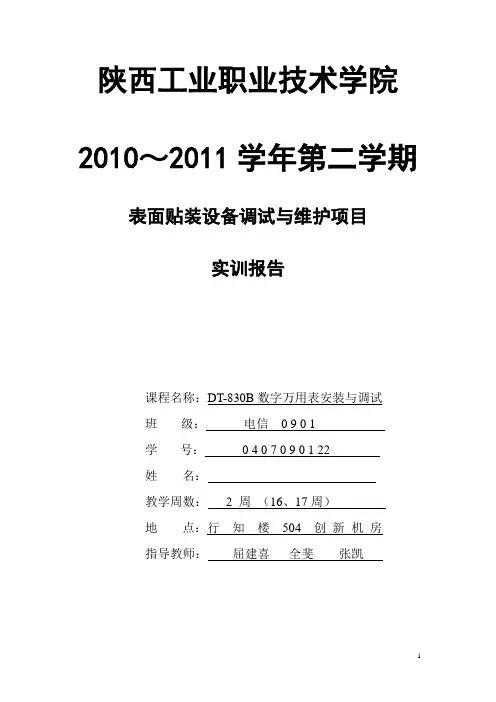

陕西工业职业技术学院2010~2011学年第二学期表面贴装设备调试与维护项目实训报告课程名称:DT-830B数字万用表安装与调试班级:电信0 9 0 1学号:0 4 0 7 0 9 0 1 22姓名:教学周数: 2 周(16、17周)地点:行知楼504 创新机房指导教师:屈建喜全斐张凯一.电子实习目的 (2)二、电子实习的主要内容 (3)一、DT-830B 数字万用表安装所需元器件清单 (3)二.组件1--DT830B数字万用电表的装配与调试 (4)1.组件概述 (4)2.装配过程 (5)3.调试与指标 (7)三、心得体会 (8)一.电子实习目的电子实习是电子信息工程、计算机科学与技术、通信工程和安全信息等专业的一门专业实践性课程。
通过本课程的学习,使学生了解电子产品的生产工艺流程,熟悉电子工艺的一般知识和掌握最基本的技能,进一步提高学生的动手操作能力,初步树立起电子工程意识, 增强学生的创新意识和知识运用能力,为今后走上实际工作岗位打下坚实的基础。
通过对电子电路的一系列设计和实际操作,实现以下目的:一、了解用电安全及电子装配操作安全;二、熟练掌握焊接工艺并实现电子产品的安装;三、了解电子元器件的基本小知识;四、掌握电子电路图的电子设计流程;五、了解表面安装技术(STM)。
并且通过对电子元器件的简单焊接和电子产品的组装学会初步的焊接工艺。
逐步培养处理电路的正确操作和能力,从而懂得采用合适的工具和材料,选择合理的工艺规范,运用正确的手工操作,制作出符合标准的合格电子产品,从而具备初级的电子技能,在一定的条件下实现指定的电子功能。
另一方面也能和以前所学的知识相互融通,达到对电子知识更好的掌握和实际应用。
电子实习要求:1、注意用电及操作安全,认真阅读用电安全手则和操作安全守则,并在焊接组装中注意相应规范,一定要做到安全用电,安全操作,保证人身和设备的安全。
2、掌握基本的焊接工艺技术,认识焊接所用的材料、工具及其使用方法。

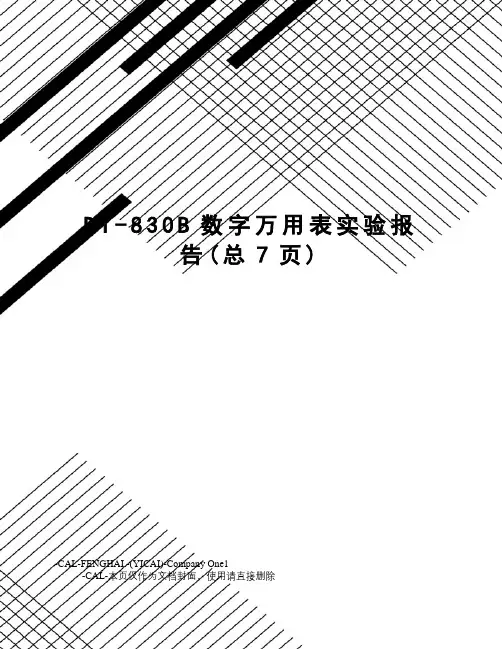

D T-830B数字万用表实验报告(总7页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除DT-830B数字万用表实验报告一、实验目的通过数字万用表的安装与调试实训,了解数字万用表的特点,熟悉装配数字万用表的基本工艺过程,掌握基本的装配技艺,学习整机的装配工艺;培养动手能力及严谨的工作作风。
二、项目要求:学习了解DT803B数字万用表,熟悉它的工作原理。
然后安装并调试数字万用表。
通过对DT803B数字万用表的安装与调试实训,了解数字万用表的特点,熟悉装配数字万用表的基本工艺过程、掌握基本的装配技艺、学习整机的装配工艺、培养自身的动手能力以及培养严谨的学习工作作风。
三、工作原理DT803B数字万用表的电路原理图如下图所示,它是3位半数字万用表。
图2 原理图数字万用表的核心是以ICL7106A/D转化器为核心的数字万用表。
A/D转化器将0~2V范围的模拟电压变成三位半的BCD码数字显示出来。
将被测直流电压、交流电压、直流电流及电阻的物理量变成0~2V的直流电压,送到ICL7106的输入端,即可在数字表上进行检测。
为检测大于2V的直流电压,在输入端引入衰减器,将信号变为0~2V,检测显示时再放大同样的倍数。
检测交流电压,首先必须将被测输入信号做衰减,与上述直流电压测量时相同的。
衰减之后的交流电压还要进行精密整流,变成直流电压后才能进入A/D转换器。
检测直流电流,首先必须将被测电流变成0~2V的直流电压即实现衰减与I/V变换。
衰减是有精密电阻构成的具有不同分流系数的分流器完成。
电阻的检测是利用电流源在电阻上产生压降。
因为被测电阻上通过的电流是恒定的,所以在被测电阻上产生的压降与其阻值成正比,然后将得到的电压信号送到A/D转换器进行检测。
三、实验内容1、安装工艺DT803B由机壳熟料件(包括上下盖和旋钮)、印制板部件(包括插口)、液晶屏及表笔等组成,组装成功关键是装配印制板部件。
千里之行,始于足下。

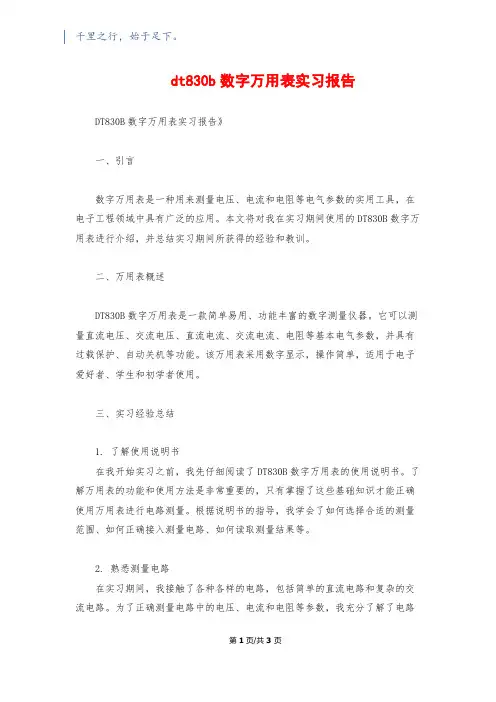

dt830b数字万用表实习报告DT830B数字万用表实习报告》一、引言数字万用表是一种用来测量电压、电流和电阻等电气参数的实用工具,在电子工程领域中具有广泛的应用。
本文将对我在实习期间使用的DT830B数字万用表进行介绍,并总结实习期间所获得的经验和教训。
二、万用表概述DT830B数字万用表是一款简单易用、功能丰富的数字测量仪器。
它可以测量直流电压、交流电压、直流电流、交流电流、电阻等基本电气参数,并具有过载保护、自动关机等功能。
该万用表采用数字显示,操作简单,适用于电子爱好者、学生和初学者使用。
三、实习经验总结1. 了解使用说明书在我开始实习之前,我先仔细阅读了DT830B数字万用表的使用说明书。
了解万用表的功能和使用方法是非常重要的,只有掌握了这些基础知识才能正确使用万用表进行电路测量。
根据说明书的指导,我学会了如何选择合适的测量范围、如何正确接入测量电路、如何读取测量结果等。
2. 熟悉测量电路在实习期间,我接触了各种各样的电路,包括简单的直流电路和复杂的交流电路。
为了正确测量电路中的电压、电流和电阻等参数,我充分了解了电路第1页/共3页锲而不舍,金石可镂。
的工作原理和组成部分。
对于复杂的电路,我逐步进行了分解和分析,先进行局部测量,然后再进行整体测量。
3. 注意安全操作在使用数字万用表测量电路时,安全是非常重要的。
首先,我要确保万用表的输入端和测量电路之间没有电压,以防止电击事故的发生。
其次,我要使用正确的测量范围,以避免测量值超出仪器的测量范围而导致的损坏。
同时,我还要小心插拔测量引线,避免在测量中断电或短路。
4. 细心记录和分析在进行实际测量时,我养成了细心记录测量结果并进行分析的习惯。
这样可以减少误差的发生,并且在后续的计算和判断中起到重要的作用。
我还学会了使用Excel等电子表格软件来进行数据统计和分析,更加方便和高效。
四、实习教训总结1. 仪器保养在使用数字万用表时,我发现有些同学并没有正确保养仪器。

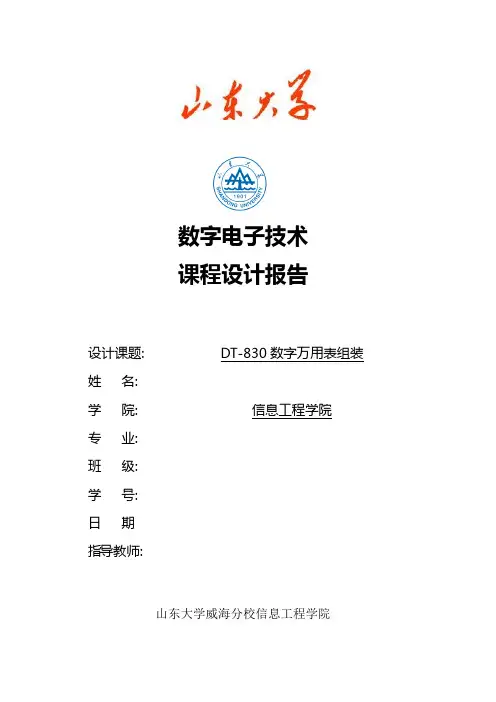

数字电子技术课程设计报告设计课题: DT-830数字万用表组装姓名:学院: 信息工程学院专业:班级:学号:日期指导教师:山东大学威海分校信息工程学院DT-830的焊接与装配摘要:电压表按其工作原理和读数方式分为模拟式电压表和数字式电压表两大类。
与普通的模拟式多用表相比,数字多用表的测量功能较多,它不但能测量直流电压、交流电压、交流电流、直流电流和电阻等参数,而且能测量信号频率、电容器容量及电路的通断等。
本次实验主要是焊接DT-830数字万用表及其组装,学会数字万用表的工作原理。
关键词:数字万用表、工作原理、焊接组装1 工作原理1.1数字万用表的特点数字电压表可缩写为DVM。
较之模拟式多用表,数字多用表除具有一般的所具有的DVM准确度高、数字显示、读数迅速准确、分辨力高、输入阻抗高、能自动调零、自动转换量程、自动转换及显示极性等优点外,还由于采用大规模集成电路,因而体积小,可靠性好,测量功能齐全,操作简便,有些数字多用表可以精确地测量电容、电感量、温度等,大大地扩展了功能;同时数字多用表内部有较完善的保护电路,过载能力强等等。
由于数字多用表具有上述这些优点,使得它获得越来越广泛的应用。
但它也有不足之处,它不能反映被测量的连续变化过程以及变化的趋势,如用来观察电容器的充、放电过程,就不如模拟电压表方便直观,也不适于作电桥调平衡用的零位指示器;同时,其价格也偏高,所以尽管数字多用表具有许多优点,但它不可能完全取代模拟式多用表对于DT-830数字万用表来说,它的主要特点有,(1)技术成熟,主电路采用典型数字集成电路ICL7106,性能稳定可靠;(2)性价比高,由于技术成熟,应用广泛,具有精度高、输入电阻大、读数直观、功能齐全、体积小等优点;(3)结构合理,安装简单,集成电路ICL7106采用COB封装。
1.2 数字多用表的基本原理和模拟直流电压表前端配接检波器即可构成模拟交流电压表一样,在数字直流电压表前端接相应的交流-直流转换器(AC/DC)、电流-电压转换电路(I/V)、电阻-电压转换电路(Ω/V)等,就构成了数字多用表,如图一所示。

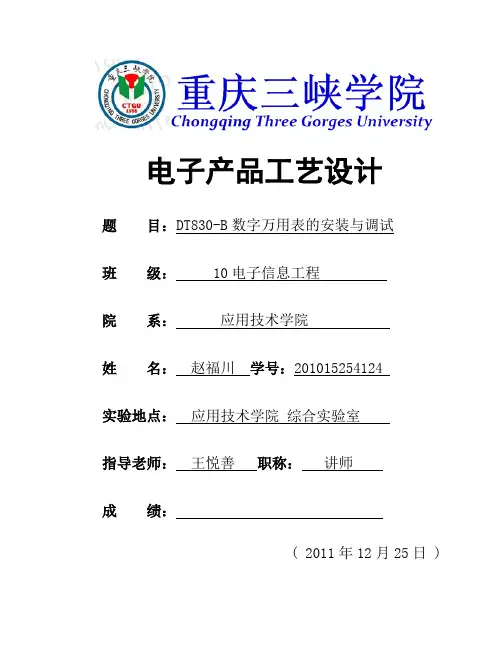

电子产品工艺设计题目:DT830-B数字万用表的安装与调试班级:10电子信息工程院系:应用技术学院姓名:赵福川学号:************实验地点:应用技术学院综合实验室指导老师:王悦善职称:讲师成绩:( 2011年12月25日 )《数字万用表组装实训》目录一、实训目的 (2)二、实训要求 (2)三、实训器材 (2)四、T830B数字万用表的特点和工作原理 (2)五、操作内容与步骤 (2)六、印制电路板元器件的安装与焊接 (4)七、液晶显示器件的安装 (6)八、开关及印制板的安装 (6)九、试机 (8)十、基准电压的调整 (8)十一、心得与体会 (8)《数字万用表组装实训》一、实训目的:实训是通过具有一定功能和应用价值的一个具体产品的设计与制作,或者一个实际项目的开发与应用,使学生受到工程设计、制造工艺、调试检测和撰写技术报告的系统训练,启迪我们的创新思维,培养我们分析问题和解决问题的综合能力。
实验实训环节是非常重要的,他是理论联系实际的主要形式,是实施“教学做合一”教学理念的重要手段,也是激发我们创新意识的有效载体,更是训练、培养学生技术应用能力和实际操作技能的根本途径。
通过实训:·使我们巩固、加深和学习光电子技术的基础理论、基本知识和技能技能。
·使我们能正确地选择和使用常用电工仪表、电子仪器及有关实验设计。
·使我们掌握基本电量及电子元件的测试技术、实验方法和数据的分析处理。
·使我们能应用已学的理论知识设计简单的应用电路,合理选择元器件构成实用的电子小系统。
·使我们受到基本的实验技能、系统的工程实践和撰写技术报告的初步训练。
·培养我们严肃认真、实事求是、独立思考、踏实细致的科学作风,树立创新精神,养成良好的工作习惯。
二、实训要求:·了解数字万用表特点和发展趋势。
·熟悉万用表装配技术的基本工艺过程。
·认识液晶显示器件。

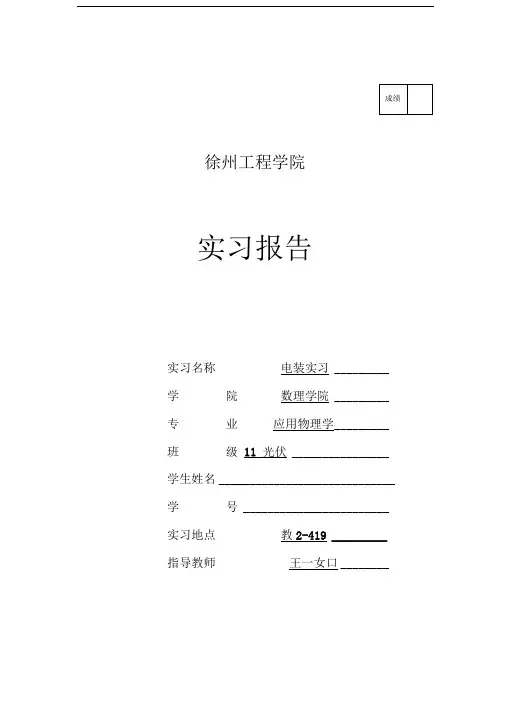

徐州工程学院实习报告实习名称电装实习 _________ 学院数理学院 _________ 专业应用物理学_________ 班级11 光伏 ________________ 学生姓名_____________________________ 学号 ________________________ 实习地点教2-419 _________ 指导教师王一女口________实习起止时间:2014年12月15日至2014年12月21日目录一.实习目的 (1)二.实习要求 (1)三.元器件的判别和测量 (1)1.实验工具 (1)2.各种零配件和相关的材料说明 (1)3.元件的认识 (2)四.实验原理 (3)1.D T-830B型数字万用表原理 (3)2.电路测量原理和电路工作原理 (4)五.安装和焊接 (9)1.装配和安装工艺 (9)2.焊接工艺 (11)六.调试、故障排除和校验 (13)1.校准和检测原理 (13)2.使用仪器 (13)3.测量 (13)4.检测 (14)七.结束语 (14)一.实习目的1.通过DT-830B数字万用表装配实验,了解万用表结构原理2.认识并熟练测量各个元器件,了解元器件标识的意义。
3.对照原理图和印制电路板图,掌握电路组装焊接工艺。
4.通过调试仪器并检测电路功能,培养动手能力。
二.实习要求1.了解万用表特点,熟悉工作原理。
2.熟悉装配数字万用表的基本工艺流程,安装调试万用表。
3.认识液晶屏显示器件。
4.掌握基本的装配工艺、培养自身的动手能力。
三.元器件的判别和测量1.实验工具:1.1焊接电路板所需的烙铁和锡以及松香。
1.2一个标准的数字万用表、螺丝刀、镊子、刀片等。
2.各种零配件和相关的材料说明:2.1元件清单(一)1.(1 )底面壳各1 个(4)旋纽 1 个(2)液晶片1 片(5)屏蔽纸 1 张(3)液晶片支架1 个(6)功能面板2.(1 )IC:7106 (全检)(2)表笔插孔柱3 个3.(1)保险管、座1 套(8)定位弹簧2.8*5 2 个(2)HFE座1 个(9)接地弹簧4*13.5 1 个蚌里0 n1 n! a3童百5£t tB S g雷二鲫A?1D1041捺1€1库p22H IN\ J«3fl脚負4R4A no.oooit5S J it11NM1£t&1J ift11P1B D4自3自§(3)V行触片6片(10)2*8自攻螺钉(固定线路板3个(4)9V电池1个(11)2*10自攻螺钉(固定底壳)2个(5)电池扣1个(12)电位器201 (VR1 1个(6)导电胶条2个(13)锰铜丝电阻(RO 1 个(7)滚珠2个4.(1)表笔一付(2)说明书(3)电路图及注意要点1张2.2元件清单(二)代号参数精度代号参数精度R26 274K 0.3% C1 100pF R10 0.99 0.5% R19 220K 5% R27 274K 0.3% C2 100 nF R8 9 0.3% R12 220K 5% R5 1K 1% C3 100 nF R20 100 0.3% R13 220K 5% R6 3K 1% C4 100 nF R21 900 0.3% R14 220K 5% R7 30K 1% C5 100 nF R22 9K 0.3% R15 220K 5% R30 100K 5% C6 100 nF R23 90K 0.3% R2 470K 5% R4 100K 5%R24 117K 0.3% R3 1M 5% R1 150K 5% D3 1N4007 R25 117K 0.3% R32 2K 20% R18 220K 5% Q1 9013 R35 117K 0.3%表元件清单3.元件的认识3.1 电阻值的识别根据以下各色环所代表意义的列表来正确识别电阻值3.2电容值识别电容的常用单位为pF(皮法),nF(纳法),uF(微法)。

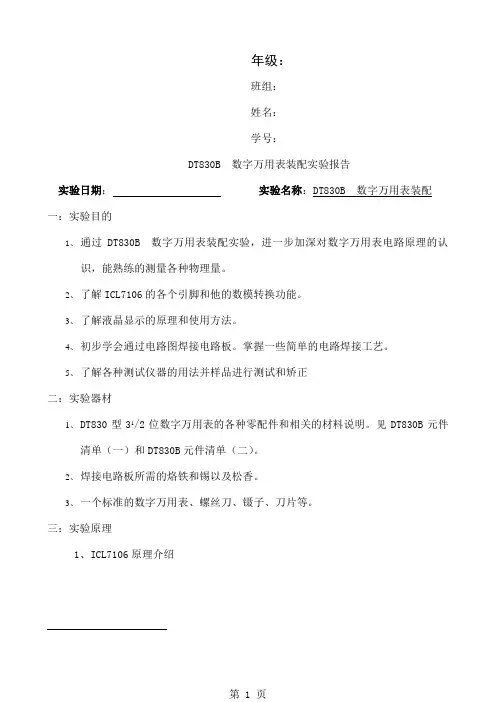

年级:班组:姓名:学号:DT830B 数字万用表装配实验报告实验日期:实验名称:DT830B 数字万用表装配一:实验目的1、通过DT830B 数字万用表装配实验,进一步加深对数字万用表电路原理的认识,能熟练的测量各种物理量。
2、了解ICL7106的各个引脚和他的数模转换功能。
3、了解液晶显示的原理和使用方法。
4、初步学会通过电路图焊接电路板。
掌握一些简单的电路焊接工艺。
5、了解各种测试仪器的用法并样品进行测试和矫正二:实验器材1、DT830型31/2位数字万用表的各种零配件和相关的材料说明。
见DT830B元件清单(一)和DT830B元件清单(二)。
2、焊接电路板所需的烙铁和锡以及松香。
3、一个标准的数字万用表、螺丝刀、镊子、刀片等。
三:实验原理1、ICL7106原理介绍ICL7106是目前广泛应用的一种3½位A/D转换器,能构成3½位液晶显示的数字电压表。
一、ICL7106的工作原理1. ICL7106的性能特点(1)采用+7V~+15V单电源供电,可选9V叠层电池,有助于实现仪表的小型化。
低功耗(约16mW),一节9V叠层电池能连续工作200小时或间断使用半年左右。
(2)输入阻抗高(1010Ω)。
内设时钟电路、+2.8V基准电压源、异或门输出电路,能直接驱动3½位LCD显示器。
(3)属于双积分式A/D转换器,A/D转换准确度达±0.05%,转换速率通常选2次/秒~5次/秒。
具有自动调零、自动判定极性等功能。
通过对芯片的功能检查,可迅速判定其质量好坏。
(4)外围电路简单,仅需配5只电阻、5只电容和LCD显示器,即可构成一块DVM。
其抗干扰能力强,可靠性高。
(5)工作温度范围是0~+70℃,但受LCD限制,仪表环境温度一般为0~+40℃,相对湿度不超过80%。
2. ICL7106的引脚功能ICL7106采用DIP -40封装,引脚排列如上图所示。
U +、U -分别接9V 电源(E )的正、负极。
DT830B万用表设计报告班级:通信101姓名:学号:完成日期:2010年7月8 日1、摘要:DT-830B型数字万用表是利用模拟-数字(A/D)转换原理,将被测模拟量转换为数字量,并用数字显示测量结果的一种电测仪表。
这种表是当前广为流行的一种,和其他数字万用表相比,除功能选择开关结构不同外,其核心部分-A/D 转换器基本相同;数字万用表与普通指针式万用表相比,具有测量精度高,速度快,显示直观,读数准确方便,输入阻抗高等一系列优点。
Abstract:DT-830B Digital Multimeter is the use of analog - digital (A / D) conversion theory, will be tested for analog digital conversion, and figures show the measurement results of an electrical measuring instrument. This table is a widely popular, and compared to other digital multimeter, with the exception of function selector switch structure, the core of the-A / D converter is basically the same; digital multimeter Analog multimeter and general compared with measurement accuracy, high speed, showing an intuitive, easy and accurate readings, a number of advantages of higher input impedance. Key words:Digital multimeters, DT830B type, principle.关键词:数字万用表,DT830B型,原理。
关于万用电表实习报告陕西工业职业技术学院XX~XX学年第二学期表面贴装设备调试与维护项目实训报告课程名称:DT-830B数字万用表安装与调试班级:电信 0 9 0 1 学号: 0 4 0 7 0 9 0 1 22 姓名:教学周数: 2 周地点:行知楼 504 创新机房指导教师:屈建喜全斐张凯一.电子实习目的 ................................................ ................................................... (2)二、电子实习的主要内容 ................................................ ................................................... (3)一、DT-830B 数字万用表安装所需元器件清单 ................................................ (3)二.组件1--DT830B数字万用电表的装配与调试 ................................................ (4)1.组件概述 ................................................ ................................................... (4)2.装配过程 ................................................ ................................................... (5)3.调试与指标 ................................................ ................................................... .. (7)三、心得体会 ................................................ ................................................... .. (8)一.电子实习目的电子实习是电子信息工程、计算机科学与技术、通信工程和安全信息等专业的一门专业实践性课程。
DT-830B数字万用表安装与调试一、实训目的:万用表是最常用的电工仪表之一,通过本次实训,我们进一步了解了课本上的知识,在懂得其基本原理的基础上学会安装、调试、使用,并在此过程之中学会排除一些常用的故障,达到与课本知识融会贯通的目的。
二、实训原理:(1)电路图(2)工作原理数字万用表的核心是以ICL7106A/D转化器为核心的数字万用表。
A/D转化器将0~2V范围的模拟电压变成三位半的BCD码数字显示出来。
将被测直流电压、交流电压、直流电流及电阻的物理量变成0~2V的直流电压,送到ICL7106的输入端,即可在数字表上进行检测。
为检测大于2V的直流电压,在输入端引入衰减器,将信号变为0~2V,检测显示时再放大同样的倍数。
检测直流电流,首先必须将被测电流变成0~2V的直流电压即实现衰减与I/V变换。
衰减是有精密电阻构成的具有不同分流系数的分流器完成。
电阻的检测是利用电流源在电阻上产生压降。
因为被测电阻上通过的电流是恒定的,所以在被测电阻上产生的压降与其阻值成正比,然后将得到的电压信号送到A/D转换器进行检测。
三、实训内容:(1)简易万用表原理:DT830b型31/2位数字万用表总电路主要包括以下个部分:A/D转换器电路;直流电压测量电路;直流电流测量电路;交流电压测量电路;交流电流测量电路;电阻测量电路;测量晶体管Hfe的电路;二极管测试电路;蜂鸣器电路;小数点驱动电路及低电压指示电路等。
①A/D转换器电路如图1(上图)。
ICL7106,振荡电阻,振荡电容,积分电阻,积分电容,基准电容,自动调零电容,高频滤波器,基准电压分压器。
②电阻测量电路如图2为简单的电阻测量示意图,这个电路由电压源,标准电阻(这个电阻为分压电阻,由选择开关转换得到),被测电阻(未知)组成,两个电阻的比值等于各自电压降的比值,因此,通过标准电阻及利用标准电阻上的标准电压,就可确定被测电阻的阻值。
测量结果直接由A/D 转换器得到。
组装DT-830万用表实验报告DT-830数字万用表的组装学生实验(训)报告广州城市职业学院学生实验(训)报告(此表可从校园网下载)注:此表适用于课内实验、实训;学生每完成一个完整的实验(训)内容,填写一份报告,交指导教师批改。
课程结束后,实验(训)报告作为教学文件由教学单位保存。
篇二:DT830B数字万用表组装实验报告课程综合实训报告题目:DT830B数字万用表组装实验报告年级:09级专业:应用电子技术学号:0901001320学生姓名:肖榕指导教师:吴燕红龚金伟2010年12月28日目录一、实训目的 (2)二、项目要求 (3)三、组装过程 (3)(一)、DT-830B数字万用表 (3)1.制作目的 (3)2.制作要求 (4)3.DT830B数字万用表的特点和工作原理 (4)4.DT830B数字万用表的安装工艺 (5)(1)、印制板的装配 (5)(2)、液晶屏组件安装 (5)(3)、组装转换开关 (6)(4)、总装 (7)(5)、调试 (8)四、心得体会 (9)DT830B数字万用表组装实验报告0901001320 肖榕一、实训目的实训是通过具有一定功能和应用价值的一个具体产品的设计与制作,或者一个实际项目的开发与应用,使学生受到工程设计、制造工艺、调试检测和撰写技术报告的系统训练,启迪我们的创新思维,培养我们分析问题和解决问题的综合能力。
实验实训环节是非常重要的,他是理论联系实际的主要形式,是实施“教学做合一”教学理念的重要手段,也是激发我们创新意识的有效载体,更是训练、培养学生技术应用能力和实际操作技能的根本途径。
通过实训:·使我们巩固、加深和学习光电子技术的基础理论、基本知识和技能技能。
·使我们能正确地选择和使用常用电工仪表、电子仪器及有关实验设计。
·使我们掌握基本电量及电子元件的测试技术、实验方法和数据的分析处理。
·使我们能应用已学的理论知识设计简单的应用电路,合理选择元器件构成实用的电子小系统。
DT830B 数字万用表装配实验报告一.实验目的
1.了解DT-830数字万用表的基本结构和原理。
2.认识并测量元器件,了解元器件标识的意义。
3.对照原理图和印制电路板图,理解电路组装工艺。
4.调试并检测各部分电路功能和质量,提高综合安装测试技能。
二.实验原理
1.直流电压测量原理
2.交流电压测量原理
3.直流电流测量原理
4.交流电流测量原理
5.电阻测量原理
6.电容测量原理
三.安装工艺
1,印制板安装
双面板的A面是焊接面,中间环印制导线是功能,量程转换开关电路,需要小心保护,不得划伤或污染。
安装前必须对照元件清单,仔细清理,测试元器件。
其中,测试过的电阻要分开放,记录电阻值的大小。
2,安装步骤
(1)将清单上的所有的元件焊接到印制电路板相应的位置上,电容,二极管,三极管采用立式焊接。
二极管和三极管要注意极性。
(2)安装电位器,三极管插座。
注意安装方向:三极管插座装在A面而且应使定位凸点与外壳对准,在B面焊接。
(3)安装保险座,L,弹簧。
焊接点大,注意预焊和焊接时间。
并注意L的安装高度(太高的话后壳盖不上)。
(4)安装电池线。
电池线由A面三极管旁边孔穿过到B面再插入焊孔,在A面焊接。
红线接“+”,黑线姐“-”。
3,液晶屏的安装
(1),面壳平面向下置于桌面,从旋转圆孔两边垫起越5mm。
(2),将液晶屏放入窗口内,白面向上,方向标记在右方;用镊子(不要用手拿)把导电硅胶条放入液晶屏PIN脚处,注意保持导电硅胶条的清洁。
再用EVA胶垫紧靠导电条贴在液晶屏上,固定住导电条。
4,旋钮安装方法。
(1)V型弹簧片装到旋钮上,六个。
弹簧比较小,易变形,用力要轻,要小心。
(2)装完弹簧片把旋钮反面,将两个小弹簧粘上少许凡士林放入旋钮两圆孔,再把小钢珠放在表壳合适的位置。
(3)将装好的弹簧的旋钮按正确方向放入表壳。
5,固定印制板。
(1)将印制板对准位置装入表壳,并用四个螺钉紧固。
(2)装上保险管和电池,转动旋钮,液晶屏应正常显示。
五.感想。
