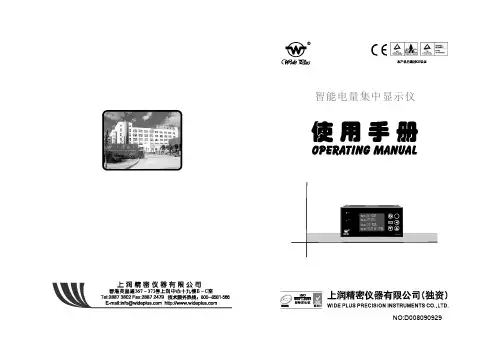

智能集中电量显示仪

ZH-4041 三相智能电量仪使用说明书关键词：三相四线检测、功率检测、RS485通讯、MODBUS协议、直有效值测量、电能量累积测量一、产品概述本产品是一款三相电量综合测量的三相智能型隔离电量综合采集仪，对交流三相回路进行全参数测量；采用高精度24位专用AD芯片，动态范围比高达1000：1；真有效值测量,测量参数有电压、电流、频率、有功功率、无功功率、功率因数、谐波功率和累计电量等各种电参数，精度高，稳定性好，通讯速率高。

全隔离处理技术，抗干扰能力强。

测量电量参数通过RS-485 数字接口输出实现远程传输,产品的MODBUS 协议完全兼容于各种组态软件或PLC设备里的MODBUS(RTU)协议。

具有以下特点：✧具有宽电源供电可选：DC:10-30V或10-55V或AC/DC:85-265V。

✧采样周期具有20ms,40ms,60ms,80ms,100ms, 400ms,1000ms 七种速率可设置。

✧具有奇校验、偶校验、无校验、2停止位等多种通讯格式可自由设定。

✧通讯速率与地址具有软件或硬件设置两种模式,使用方便。

✧电度具有正反向分别累加存储功能，具有掉电保存功能。

✧具有多种工作运行指示灯，红灯指示产品正常运行(100mS闪烁)，绿灯指示产品通讯。

✧抗干扰能力强，输入、输出、电源端口抵制浪涌电压可达2KV以上。

✧MODBUS协议产品数据输出负数采用补码方式输出；二、产品型号ZH-4041-14N (RS485接口、10V-30VDC电源、N外型、电流端子输入)；ZH-4041A-14N (RS485接口、10V-30VDC电源、N外型、电流穿孔输入)；ZH-4041-15N (RS485接口、10V-55VDC电源、N外型、电流端子输入)；ZH-4041A-15N (RS485接口、10V-55VDC电源、N外型、电流穿孔输入)；ZH-4041-19N (RS485接口、85-265V AC电源、N外型、电流端子输入)；ZH-4041A-19N (RS485接口、85-265V AC电源、N外型、电流穿孔输入)；三、性能指标输入接线方式：三相四线/三相三线;精度等级：0.5%FS；电流量程：10mA, 100mA,1A,5A,10A,30A,50A,100AAC(大于5A用穿孔式，穿孔孔径7.5mm)；电压量程：10V,100V,250V,400V,500V AC；电压输入阻抗:2KΩ/V;(即如输入为250V电压阻抗为500KΩ)频率响应：30Hz-1KHz；工作温度：-20℃～+60℃；温度漂移：≤100ppm/℃；20ms,40ms,60ms,80ms,100ms(默认), 400ms,1000ms；注：针对变频信号应采样400ms采样时间，会得到更好的稳定性隔离耐压：>2500V DC；辅助电源：+10V~+30VDC或+10V~+55VDC或85~265V AC；额定功耗：<2W；输出接口：RS485(标准Modbus-RTU通讯协议)；数据输出：A/B/C每相电压、电流、有功功率、功率因数、无功功率和总的功率与正、反向电度量,基波功率,谐波功率等参数；通讯波特率：4800、9600、19200、38400、57600、115200bps数据格式：无校验/奇校验/偶校验、8个数据位、1停止位；或特殊方式：无校验、9个数位(第9位为1或0可设置)注:本产品出厂默认参数为:地址1号,波特率9600,无校验,8个数据位，1个停止位; 四、产品外形结构图与引脚定义、电流端子输入外观图（导轨安装） 图4.2、电流穿孔输入外观图（孔径7.5mm ）图5.2、接线示例图说明：如与三相电量仪接线图不一致，请以产品外观上的接线图为准！(1) 电压输入：输入电压不要高于产品的额定输入电压（500V），否则应考虑使用PT，为了便于维护，建议使用接线排。

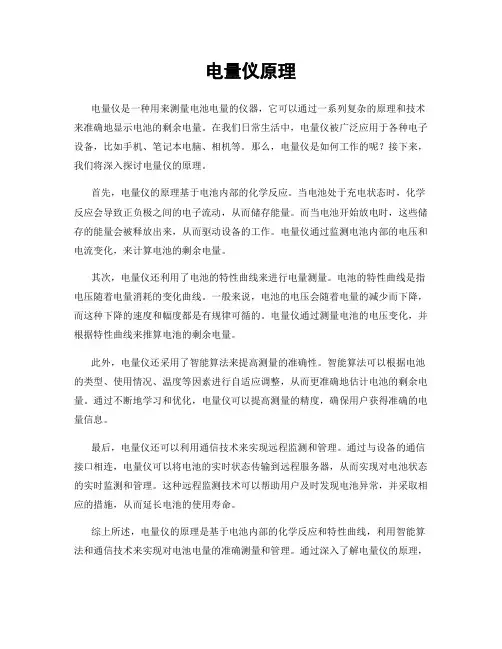

电量仪原理电量仪是一种用来测量电池电量的仪器，它可以通过一系列复杂的原理和技术来准确地显示电池的剩余电量。

在我们日常生活中，电量仪被广泛应用于各种电子设备，比如手机、笔记本电脑、相机等。

那么，电量仪是如何工作的呢？接下来，我们将深入探讨电量仪的原理。

首先，电量仪的原理基于电池内部的化学反应。

当电池处于充电状态时，化学反应会导致正负极之间的电子流动，从而储存能量。

而当电池开始放电时，这些储存的能量会被释放出来，从而驱动设备的工作。

电量仪通过监测电池内部的电压和电流变化，来计算电池的剩余电量。

其次，电量仪还利用了电池的特性曲线来进行电量测量。

电池的特性曲线是指电压随着电量消耗的变化曲线。

一般来说，电池的电压会随着电量的减少而下降，而这种下降的速度和幅度都是有规律可循的。

电量仪通过测量电池的电压变化，并根据特性曲线来推算电池的剩余电量。

此外，电量仪还采用了智能算法来提高测量的准确性。

智能算法可以根据电池的类型、使用情况、温度等因素进行自适应调整，从而更准确地估计电池的剩余电量。

通过不断地学习和优化，电量仪可以提高测量的精度，确保用户获得准确的电量信息。

最后，电量仪还可以利用通信技术来实现远程监测和管理。

通过与设备的通信接口相连，电量仪可以将电池的实时状态传输到远程服务器，从而实现对电池状态的实时监测和管理。

这种远程监测技术可以帮助用户及时发现电池异常，并采取相应的措施，从而延长电池的使用寿命。

综上所述，电量仪的原理是基于电池内部的化学反应和特性曲线，利用智能算法和通信技术来实现对电池电量的准确测量和管理。

通过深入了解电量仪的原理，我们可以更好地理解电池的工作原理，从而更好地使用和维护电子设备。

希望本文能够帮助读者对电量仪有更深入的了解。

PF98智能电量测量仪操作说明一、产品概述二、产品特点1.高精度测量：PF9811采用先进的电路设计和信号处理算法，能够实现电量、功率因数等参数的高精度测量。

2.多功能显示：PF9811具备大屏幕液晶显示器，可以直观地显示电量、功率因数、电流、电压等参数。

3.数据存储和导出：PF9811内置存储器，能够自动记录测量数据，并支持导出到电脑或其他设备进行进一步分析。

4.报警功能：PF9811能够根据用户设置的阈值进行报警，当电量超过或低于设定值时，会发出声音或闪光提示。

5.多种电能表接口：PF9811支持多种电能表的接口，能够与不同型号的电能表实现无缝对接。

6.全面兼容性：PF9811具备广泛的兼容性，能够与各类电力设备和系统进行接口连接。

三、操作步骤1.准备工作：将PF9811连接到电源，并确保电源状态正常。

同时，将需要测量的电源线连接到PF9811对应的接口。

2.打开仪器：按下仪器的电源开关，等待仪器启动。

3.参数设置：设定所需测量的参数，如电量、功率因数、电流等，并设置相应的阈值。

4.开始测量：按下“开始测量”键，仪器将开始测量并显示实时数据。

5.数据记录：测量数据将被自动记录在仪器的存储器中，用户可以选择导出数据以供进一步分析。

6.报警功能：若开启了报警功能，当测量数据超出设定的阈值范围时，仪器会进行报警。

7.关闭仪器：测量完成后，按下仪器的电源开关，将仪器关闭。

四、注意事项1.在操作仪器时，请遵循产品的使用说明，避免操作不当导致损坏仪器。

2.请勿将仪器放置在高温、潮湿或易燃物附近。

3.使用仪器过程中，不要将金属物接触到电源线或仪器上的电缆，以免触电。

4.如遇雷雨天气，请及时断开电源，以免损坏仪器。

智能电量测量仪操作说明
1. 连接好电源线
仪器的使用电压为220±20V,确保供电电源在本仪器的额定电压范围内,并确保仪器的良好接地.
2. 连接测试线路
按图1连接被测负载,并确保电压,电流在仪器测量范围内.
3. 打开电源
打开电源后将会显示开机信息,之后,仪器进入测量状态.
4. 基本测量功能
各窗口显示电压V,电流(m)A ,功率因数PF, 功率(k)W ,频率 Hz 等参数
5. 测量球泡灯电参数
用变频电源输入，连接号测试夹具，调节变频电源输入相应数值，把球泡灯插在夹具上，打开测试开关，观察四个数据显示窗口的参数。

6．注意事项
环境温度和湿度范围：5到40℃,20％到80％R.H
预热时间：约30分钟
供电电源：220±22V ，频率：50HZ/60HZ。

PF9810智能电量测量仪仪器简介PF9810智能电量测量仪是一种专业测量电能的仪器，用于测量交流电源中的电流、电压、功率因素、有功功率、无功功率、视在功率以及电能。

它采用数字式技术，能够实时准确地显示电路中的电参数，并可以将电参数以数字信号的形式输出，方便与计算机或其他设备进行数据交换。

PF9810智能电量测量仪主要由面板、电路板、显示屏、电源以及通讯接口等部分组成。

面板可以显示测量时所需的各种参数，电路板则负责采集电路中的电信号，并将其转化为数字信号进行处理。

显示屏用于显示仪器的各类信息。

电源部分为仪器提供稳定电流，通讯接口则可以将数字信号输出到计算机或其他设备上进行处理。

技术特点PF9810智能电量测量仪采用了先进的数字电路技术，具有以下技术特点：•高精度：仪器采用高精度的测量器件，能够实现对电流、电压、功率因素、有功功率、无功功率、视在功率以及电能等参数的高精度测量；•功能多样：仪器可以实现多功能的测量，可以进行基本的电参量测量，同事还可以测量带宽、谐波等数据，更加全面的展示电路状态；•操作简便：仪器使用方便，通过按键可以轻松地切换测量项目，并可以进行参数设置，同时，显示屏以及各种指示灯清晰明了，便于操作；•数据传输方便：仪器具备多种数据传输方式，支持串口、MODBUS 等多种通讯协议，在不同的环境下可以方便地与其他设备进行通讯；•外观美观：仪器外观美观，具有典雅简约的设计，符合现代流行审美。

应用领域PF9810智能电量测量仪广泛应用于各种领域中。

以下列举了该仪器的主要应用领域：1.工业控制领域：PF9810智能电量测量仪可以用于各类电站、工厂、机房等电源控制中，可以精确地测量电压、电流、功率等参数，从而实现电源控制和节能管理；2.变电站领域：PF9810智能电量测量仪可以用于变电站的监测、控制和调节中，尤其适用于高压电力系统的监测，可以实现电路中各种参数的精确测量，保证变电站的运行安全；3.商业领域：PF9810智能电量测量仪可以用于商业领域电量的测量与管理，可以对商业建筑中的能耗情况进行监控和控制，从而实现对电能的节约和管理。

PF98智能电量测试仪使用说明一、产品概述PF9811智能电量测试仪是一款专业用于检测电量的测试设备。

它能够准确地测量电流、电压、功率因数、频率等参数，并且可以通过连接电脑进行数据传输和分析。

本使用说明将详细介绍PF9811智能电量测试仪的使用方法和操作步骤。

二、产品参数1.测量范围：-电流：0-100A-电压：0-600V-功率因数：0-1-频率：0-100Hz2.精度：-电流：±0.5%-电压：±0.5%-功率因数：±0.02-频率：±0.2Hz3.数据传输：支持USB连接电脑4.屏幕显示：LCD显示屏，能够同时显示多个参数三、使用步骤1.开机准备：插入电源适配器，并将测试仪连接到要测量的电路上。

2.开机操作：-按下电源按钮，屏幕会亮起并显示系统信息。

-然后按下测量按钮，进入测量模式。

3.参数设置：-按下设置按钮，选择要测量的参数类型，如电流、电压等。

-通过加减按钮进行数值调整，使其适应待测电路的要求。

-设置完成后，按下确认按钮保存设置。

4.开始测量：-确认设置后，屏幕会显示当前测量的参数数值。

-在测量过程中，可以通过加减按钮进行微调。

-测量结束后，按下停止按钮，停止测量。

5.数据传输：-将测试仪通过USB线连接到电脑上。

-电脑会自动识别设备并打开数据传输界面。

-在数据传输界面上，可以选择导出数据或进行更多数据分析。

四、注意事项1.在使用前，请确保电量测试仪和被测电路之间的连接正确稳固。

2.使用时请避免水浸湿或碰撞设备。

3.不要使用有损坏的电源适配器。

4.在进行数据传输时，请确保电脑和测试仪的连接正常，并保持稳定的通信。

5.如需进行更多高级操作，请参考附带的详细操作手册。

通过以上使用说明，您应该可以顺利使用PF9811智能电量测试仪进行电量测量。

这款设备准确、方便、易用，并且具备数据传输和分析的功能，非常适用于电力行业、工程领域以及科研实验等场景。

只要按照正确的操作步骤进行操作，您将能够轻松完成各种电量测量任务。

智能电能表概述一．定义随着微电子技术的不断发展，集成了CPU、存储器、定时器/计数器、并行和串行接口、看门狗、前置放大器甚至A/D、D/A转换器等电路在一块芯片上的超大规模集成电路芯片(即单片机)出现了。

以单片机为主体，将计算机技术与测量控制技术结合在一起，又组成了所谓的“智能化测量控制系统”，也就是智能仪器。

其中传感器拾取被测参量的信息并转换成电信号，经滤波去除干扰后送入多路模拟开关；由单片机逐路选通模拟开关将各输入通道的信号逐一送入程控增益放大器，放大后的信号经A/D转换器转换成相应的脉冲信号后送入单片机中；单片机根据仪器所设定的初值进行相应的数据运算和处理(如非线性校正等)；运算的结果被转换为相应的数据进行显示和打印；同时单片机把运算结果与存储于片内闪速存储器或电可擦除存贮器内的设定参数进行运算比较后，根据运算结果和控制要求，输出相应的控制信号(如报警装置触发、继电器触点等)。

此外，智能仪器还可以与PC机组成分布式测控系统，由单片机作为下位机采集各种测量信号与数据，通过串行通信将信息传输给上位机——PC机，由PC机进行全局管理。

智能电能表就是智能仪器的其中一种。

智能电能表是由测量单元、数据处理单元、通信单元等组成，具有电能量计量、数据处理、实时监测、自动控制、信息交互等功能的电能表。

智能电表通过用户交费对智能IC卡充值并输入电表中，电表才能供电，表中电量用完后自动拉闸断电，从而有效地解决上门抄表和收电费难的问题。

并对用户的购电信息实行微机管理，方便进行查询、统计、收费及打印票据等。

智能电表较普通机械式电能表有着计量更精准、智能扣费、电价查询、电量记忆、余额报警、信息远程传送的优势。

对电力公司而言，采用智能电表可省去人工抄表的成本，并且减少窃电的损失。

除此之外，电力公司利用智能电表取得客户的用电量资料后，再用Internet的方式实时回传给用户参考，客户可据以分散用电的时间(因尖峰时段费率高)，作电力使用的管理，达到节省电费成本的效益。

一、概述 (1)二、功能 (1)三、性能 (2)四、面板操作 (3)五、接线图 (6)六、通信接口 (9)七、MODBUS 通信协议 (9)八、WP 系列仪表通信协议 (16)目录承蒙惠购本产品不胜感激，敬请先详阅本“使用说明”，以便于准确使用。

记载内容因改进将会不经预告予以变更，敬请谅解，本产品虽然经过严格的品质管理，制造、出厂，但万一遇有发生不正常事项或意外之处，敬请通知本公司业务经办人、技术服务部或附近本公司代理商为感。

******注：仪表开关量输出状态（开或关），只能通过通讯方式（RS232通讯或RS485通讯）进行设定注：变送输出对应仪表某一电量参数，可在仪表设置菜单上自由设定。

注：仅累积电能才有此功能，输出的脉冲数，可在仪表设置菜单上自由设定。

123型谱表一、概述二、功能智能交流电量测量仪是一种用于交流电量综合参数测量的智能仪表，它可以同时测量三相交流回路的每一相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电度、无功电度等参数。

本产品内部集成了微型控制电脑、液晶显示屏、操作按钮以及开关电源，可以单独完成测量、显示、自校准、设定等操作，本产品还配备了标准的通信接口、模拟量输出接口和开关量输出接口，能够实现遥测、遥控功能。

由于体积小、功能多、精度高，可以用在多种交流用电场合下的测量、计量以及远程集中抄表、监控管理。

智能交流电量测量仪的特别设计具有如下功能特点：●同时测量三相交流回路的每一相电压有效值（Va 、Vb 、Vc ）；●同时测量三相交流回路的每一相电流有效值（Ia 、Ib 、Ic ）；●同时测量三相交流回路的每一相有功功率（Pa 、Pb 、Pc ）以及三相总有功功率（P ）；●同时测量三相交流回路的每一相无功功率（Qa 、Qb 、Qc ）以及三相总无功功率（Q ）；●同时测量三相交流回路的每一相视在功率（Sa 、Sb 、Sc ）以及三相总视在功率（S ）；●同时测量三相交流回路的每一相功率因数（PFa 、PFb 、PFc ）；●同时测量交流回路的频率（f ）；●同时测量三相交流回路的总输入有功电度（EPi ）和总输出有功电度（EPo ）；●同时测量三相交流回路的总感性无功电度（EQind ）和总容性无功电度（EQcap ）；●内置RS232/RS485串行通信接口，具备标准MODBUS 通信协议和WP 系列仪表通信协议，可以实现遥测、遥控、设定等功能；●内置2路模拟输出信号，4～20mA 标准信号输出，可选择通信输出或对应某一电量参数的输出；●内置3路开关输出信号(2路继电器常开触点用于遥控输出，1路光通信地址返回码01##正确响应：校验码01命令显示“@01W408580000000067<CR>”(其中<CR>表示回车)命令显示“@01##01<CR>”(其中<CR>表示回车)-24--1-序号项目说明测量精度范围1·显示值0～1000.0KV ，6位数（小数点后1位）·直接测量量程0～500.0V,无符号短整型数表示（除于100）16位·电压变送器PT 变比1～10000:1,无符号短整型数表示16位2每相电流(Ia,Ib,Ic)·显示值0～50.000KA ，5位数（小数点后3位）·直接测量量程0～5.000A,有符号短整型数表示（除于1000）16位0.2%(0.5～5A)·电流变送器CT 变比1～10000:1,无符号短整型数表示16位3每相有功功率(Pa,Pb,Pc)·显示值0～50000.0MW,6位数（小数点后1位）·直接测量量程0～2500.0W,有符号短整型数表示（除于10）16位0.5%(25～2500W)(0.3＜PF ＜1)4三相总有功功率(P)·显示值0～150000.0MW ，7位数（小数点后1位）·直接测量范围0～7500.0W,有符号长整型数表示（除于10）32位5每相无功功率(Qa,Qb,Qc)·显示值0～50000.0MVAr,6位数（小数点后1位）·直接测量量程0～2500.0VAr,有符号短整型数表示（除于10）16位6三相无功功率(Q)总·显示值0～150000.0MVAr,7位数（小数点后1位）·直接测量量程0～7500.0VAr,有符号长整型数表示（除于10）32位7每相视在功率(Sa,Sb,Sc)·显示值0～50000.0MVA ，6位数（小数点后1位）·直接测量量程0～2500.0VA,有符号短整型数表示（除于10）16位8三相视在功率(S)总·显示值0～150000.0MVA,7位数（小数点后1位）·直接测量范围0～7500.0VA,有符号长整型数表示（除于10）32位9每相功率因数(PFa,PFb,PFc)·显示值-1.000～1.000,4位数（小数点后3位）·有符号短整型数表示（除于1000）16位0.2%(45Hz )～55Hz (电压≥20V)10频率(f)·显示值0～55.0Hz,3位数（小数点后1位）·无符号短整型数表示（除于100）16位11有功电度(输入有功EPi)(输出有功EPo)·显示值0～4000.000KMWh,7位数（小数点后3位）·直接测量量程0～4000.000KWh,无符号长整型数（除于1000）32位·当某相有功功率绝对值小于1（W PT CT ）时,该相不累计有功电度××12无功电度(感性无功EQind ）（容性无功EQcap)·显示值0～4000.000KMVArh ,7位数（小数点后3位）·直接测量量程0～4000.000KVArh,无符号长整型数表示（除于1000）32位·当某相无功功率绝对值小于1（VAr PT Ct ）时,该相不累计无功电度××0.2%(50～500V)每相电压(Va,Vb,Vc)·直接测量量程45Hz ～55Hz ·输入有功电量每达到N ×0.01KWh ×PT ×Ct 时输出1个脉冲（50%占空比），N 为脉冲参数，可在面板设置，见表9、表180.5%(75～7500W)(0.3＜PF ＜1)0.5%(25～2500W)(0.3＜PF ＜1)0.5%(25～2500VA)0.5%(75～7500VA)0.5%(-0.5～0.5)0.5%(75～7500W)(0.3＜PF ＜1)0.5%(25～2500W)0.5%(25～2500VAr)电耦合器用于总有功电度脉冲输出).三、性能举例：请求读A 相有功功率增益校正数据，通信地址为1，返回数据是07FC （16进制）命令显示“@01RE083A026E<CR>”(其中<CR>表示回车)命令显示“@01RE07FC23<CR>”(其中<CR>表示回车)命令显示“@01**01<CR>”(其中<CR>表示回车)举例：请求写A 相有功功率增益校正数据07FC （16进制），通信地址为1。

1、目的规范智能电量测量仪（以下称功率计）的使用操作，确保员工的人生安全和控制作业的规范一致性。

2、适用范围适用于本公司购买的FP9800型功率计的运行检查。

3、职责质量管理部：负责对功率计的使用进行规范管理。

4、环境条件4.1 工作环境温度：5-40℃；相对湿度：＜80%RH。

4.2 储存环境温度：0-45℃；相对湿度：＜80%RH。

5、使用方法5.1使用前检查：使用前先检查功率计外观是否完好，有无破损和磕碰，电源线是否完好，有无破损。

功率计是否经过校正且贴有“合格”，按照功率计运行检查规程进行使用前运行检查，检查项目应包括使用项目的测试。

注：使用前必须认真阅读《智能电量测量仪用户手册》，了解设备详情。

5.2 仪器面板确认：根据《智能电量测量仪用户手册》熟悉仪器各个功能区域及按键功能，熟悉数字与字符的显示, 后面板参考下图制作审核批准5.3 测量电路接线：在测量电压和电流时，按下图连接电源和负载5.4 测量量程：5.4.1 电压量程为75V、150V、300V、600V5.4.2 电流量程为0.5A、2A、8A、20A5.4.3 有功功率量程由电压、电流量程决定：功率量程=电压量程X电流量程5.5 自动量程切换：5.5.1 当电压有效值或电流有效值超过当前测试量程的110%，量程升档；电压峰值或电流峰值信号超过当前测量量程的300%，量程升档。

5.5.2 当电压有效值小于等于当前测量量程的30%或电流有效值小于等于当前测量量程的20%，量程降档；电压峰值或电流峰值信号小于等于下档量程的300%，量程降档。

5.5.3 当输入电压有效值或电流有效值超过其最大量程的140%时，进行超量程处理，相应电压、电流和功率显示“OL”。

注：仪器开机时初始化为最大量程档位。

5.6 测量功能：5.6.1 根据《智能电量测量仪用户手册》仪器窗口显示内容表，对照型号机型，了解其显示内容和测量范围。

5.6.2 根据《智能电量测量仪用户手册》常规测量状态下测量参数表，参考其显示内容和单位符号。

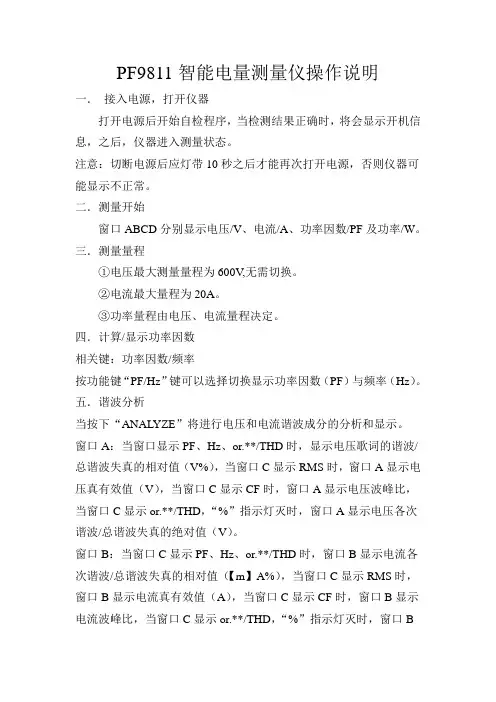

PF9811智能电量测量仪操作说明一．接入电源，打开仪器打开电源后开始自检程序，当检测结果正确时，将会显示开机信息，之后，仪器进入测量状态。

注意：切断电源后应灯带10秒之后才能再次打开电源，否则仪器可能显示不正常。

二．测量开始窗口ABCD分别显示电压/V、电流/A、功率因数/PF及功率/W。

三．测量量程①电压最大测量量程为600V,无需切换。

②电流最大量程为20A。

③功率量程由电压、电流量程决定。

四．计算/显示功率因数相关键：功率因数/频率按功能键“PF/Hz”键可以选择切换显示功率因数（PF）与频率（Hz）。

五．谐波分析当按下“ANALYZE”将进行电压和电流谐波成分的分析和显示。

窗口A：当窗口显示PF、Hz、or.**/THD时，显示电压歌词的谐波/总谐波失真的相对值（V%），当窗口C显示RMS时，窗口A显示电压真有效值（V），当窗口C显示CF时，窗口A显示电压波峰比，当窗口C显示or.**/THD，“%”指示灯灭时，窗口A显示电压各次谐波/总谐波失真的绝对值（V）。

窗口B：当窗口C显示PF、Hz、or.**/THD时，窗口B显示电流各次谐波/总谐波失真的相对值（【m】A%），当窗口C显示RMS时，窗口B显示电流真有效值（A），当窗口C显示CF时，窗口B显示电流波峰比，当窗口C显示or.**/THD，“%”指示灯灭时，窗口B显示电流各次谐波/总谐波失真的绝对值（A）。

窗口C：按“∧”/“∨”键可以设定谐波分析次数（or.**）或总谐波失真符号（THD），按“PF/Hz”键可以改变窗口C的显示功能，在谐波分析的同时，窗口C还能显示功率因数、频率、真有效值符号RMS、绝对值和波峰比符号CF。

当处在谐波分析状态时，如使用显示锁定功能，则当改变谐波次数或改变显示功能时，可以显示同一时刻的谐波分析值。

六．显示谐波分析次数和谐波分析结果①按“PF/Hz”键可以在窗口C选择显示谐波次数或总谐波失真符号（THD），也能显示功率因数、频率和波峰比符号（CF）。
