DM1170 智能单通道光柱显示仪 智能液位显示仪 智能光柱显示调节仪

1．智能信号输入方式，在线修改输入信号种类。

2．可任意设置测量量程和报警范围。

3．先进的软件抗干扰，有效抑制各类现场干扰。

4．通过键盘进行参数设置和计量校准，无电位器等可调部件，长期稳定性好。

5．环境温度及热电阻引线电阻自动补偿。

6．可具备对变送器的配电功能。

7．隔离的电流输出方式及输出量程范围可任意设置。

8．具有光柱，双色光柱等模拟显示功能。

9．最多四路报警输出。

技术参数通用的技术指标请参考本公司手册中的《数显仪表通用技术指标》。

产品选型注：有光柱仪表的外形尺寸仅有横式（０）、竖式（１）两项可选。

四、显示说明1.数码管显示:a、参数设定状态下:上排显示参数代码，下排数码管显示参数值。

b、运行状态下：上排数码管显示测量值、下排数码管显示第一路（SP1）报警值。

c、单排数码管，在测量状态下数码管显示测量值，参数设置时该数码管依次显示参数代码和参数值，即：首先显示参数代码，按SET键后显示参数值，再次按键后继续显示下一条参数代码，以此类推。

2.光柱指示:显示测量值的百分比。

双色光柱底色为绿，测量值为红，应用于液位指示。

3.指示灯:SP1：SP1报警SP2：SP2报警SP3：SP3报警SP4：SP4报警。

五、键盘定义1. 在仪表运行状态下:SET:仪表由正常运行状态转入参数设置状态。

∧:下排显示切换键，每按一次第二排显示窗口数据自动在SP1值，测量值占量程的百分比，输出量的百分比之间切换，但如出厂时经固化则固定显示SP1值，此时∧键无效。

∨、MAN:在运行状态下无作用。

2. 在参数设置状态下:SET:先按此键，再按MAN键，即进入参数设置状态。

每一项参数修改完成后按SET键进行确认并自动转入下一菜单，直到退出设置而转入正常运行状态。

则同时按SET和MAN键即可。

＞:光标移位键，按动一次光标右移一位，到个位位置后自动循环到首位。

∧:增1键，按一次数字增1，当光标在最右位数字时，长按此键（2秒以上）可作连续加。

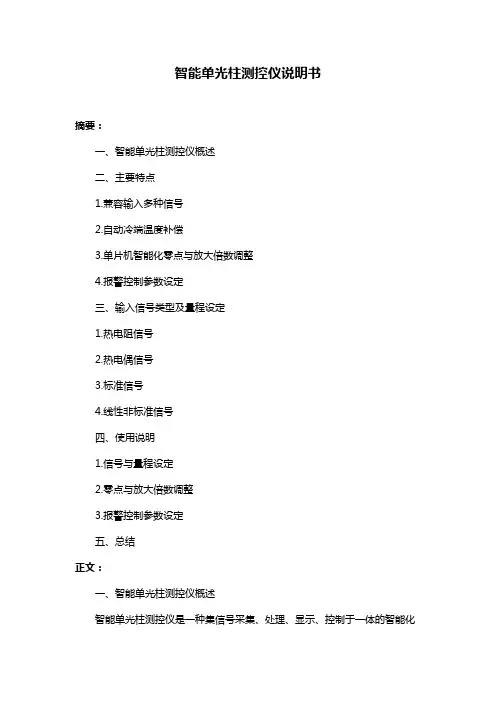

智能单光柱测控仪说明书摘要：一、智能单光柱测控仪概述二、主要特点1.兼容输入多种信号2.自动冷端温度补偿3.单片机智能化零点与放大倍数调整4.报警控制参数设定三、输入信号类型及量程设定1.热电阻信号2.热电偶信号3.标准信号4.线性非标准信号四、使用说明1.信号与量程设定2.零点与放大倍数调整3.报警控制参数设定五、总结正文：一、智能单光柱测控仪概述智能单光柱测控仪是一种集信号采集、处理、显示、控制于一体的智能化设备。

它具有广泛的应用领域，如工业生产、科研实验、医疗设备等，能够满足各种测量和控制需求。

二、主要特点1.兼容输入多种信号：智能单光柱测控仪可以兼容输入22 种信号，包括热电阻信号（如PT100、Cu50 等）、热电偶信号（如S、R、B、K、N、E、J、T 等）、标准信号（如0~10mA、4~20mA、0~5V、1~5V 等）以及线性非标准信号（如0~100mV、0~400mV 等）。

2.自动冷端温度补偿：智能单光柱测控仪具备自动冷端温度补偿功能，能够准确测量输入信号，并自动消除因环境温度变化带来的测量误差。

3.单片机智能化零点与放大倍数调整：智能单光柱测控仪采用单片机智能化技术，用户可以根据实际需求手动调整零点和放大倍数，以获得更精确的测量结果。

4.报警控制参数设定：智能单光柱测控仪具备报警控制功能，用户可以设定最多四路控制继电器输出。

每路继电器的报警值和回差可以分别设定，输出方式也可以自由选择（上限报警或下限报警）。

三、输入信号类型及量程设定1.热电阻信号：热电阻信号是一种常见的温度信号，智能单光柱测控仪可以兼容多种热电阻信号，如PT100、Cu50 等。

用户可以根据实际需求设定信号量程。

2.热电偶信号：热电偶信号也是一种常见的温度信号，智能单光柱测控仪可以兼容多种热电偶信号，如S、R、B、K、N、E、J、T 等。

用户可以根据实际需求设定信号量程。

3.标准信号：标准信号是一种通用的信号类型，智能单光柱测控仪可以兼容多种标准信号，如0~10mA、4~20mA、0~5V、1~5V 等。

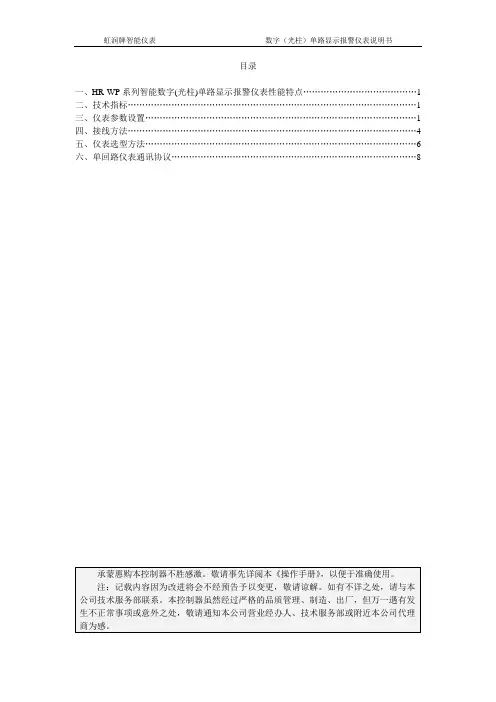

目录一、HR-WP系列智能数字(光柱)单路显示报警仪表性能特点 (1)二、技术指标 (1)三、仪表参数设置 (1)四、接线方法 (4)五、仪表选型方法 (6)六、单回路仪表通讯协议 (8)一、HR-WP系列智能数字(光柱)显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可对外接的二、三线制变送器提供配电功能。

8、变送输出、通讯、独立电源采用光电隔离。

9、具备光柱模拟显示功能。

10、具备RS232或RS485通讯功能，采用标准MODBUS协议与上位机连接可构成数据采集系统及控制系统。

二、技术指标1、具有9种热电偶K、E、S、B、T、J、R、N、Wre3-25，6种热电阻Cu50、Cu100、Pt100、BA1、BA2，0-400欧姆线性电阻，30-350Ω远传电阻，0-20mV，0-100 mV，0-10 mA，0-20 mA，4-20 mA，0-5 V，1-5 V，0-10 mA开方输入，4-20mA开方输入0-5V开方输入，1-5V开方输入，-5V-5V。

2、热电偶具有可选峰值锁定功能（需硬件改动）3、开方输入具有小信号切除功能，二级菜单的SL5，切除从0.1%-100.0%。

4、继电器输出具有延时功能，SL8设置1-9对应0.5s-4.5s。

5、通信带光电隔离，波特率2400，4800，9600三档。

6、断线报警时，第四路继电器输出。

7、采样具有抗干扰功能SL7设置从0-30，滤波时间分别为：0—0s，1—0.25s，2—0.5s，3—1s，4—2s，5—3s，6—4s，7—5s，8—6s，9—7s，10—8s，11—1s，12—2s，13—4s，14—8s，15—2s，16—4s，17—8s，18—4s，19—8s，20—4s，21—8s，22—4s，23～30—8s0：无处理1：快速响应且测量稳定但不能抗脉冲干扰处理2-10：滑动平均滤波11-30：抗脉冲干扰滑动平均滤波。

智能单光柱测控仪参数一、显示锅炉水位显示缺水状态:光柱不亮，PV窗口显示0 状态指示:ALL、AL、AH指示灯亮锅炉水位显示低水位:光柱显示%25左右，PV窗口显示25状态指示:AL、AH 指示灯亮锅炉水位显示正常水位:光柱显示%50左右，PV窗口显示50状态指示:AH 指示灯亮锅炉水位显示高水位:光柱显示%75左右，PV窗口显示75状态指示:指示灯不亮锅炉水位显示超高状态:光柱全亮，PV窗口显示100状态指示:AHH指示灯亮二、参数(先调整二级参数，再调整一级参数)按“SET”直至显示项目“AH” 在显示项目时，再次按“SET”显示数值，调好数值后按“SET”退出本次设定项目，按“?”或“?”键选择其它项目，如需换位数按“?”。

对比以下数值调整。

(1)一级参数AH=85 DH=0 AL=15 DL=0 AHH=85 DHH=0 ALL=15 DLL=0上限偏移下限偏移上上限偏移下下限偏移(2)二级参数按“SET”进入项目设置，显示“AH” 再按“?”或“?”直至显示:PASS，输入:555换位数按“?”。

输好后按“SET” 显示项目后，再次按“SET”显示数值。

按“?”或“?”选择项目。

SN=15 DOT=0 PUL=0 PUH=100 PBIA=0 FILE=0.100 K1=1.000 OU-A=2 PH=2PL=2类型小数点下量程上量程无无无无上限报下限报PHH=1 PLL=2 INPH=100 INPL=0 上上限报下下限报无无三、使用水位变送器(双线)接至电控柜后，红色LED亮。

输出端为四红一黑，定义:黑线接水位电极外壳(5)从黑线开始的第一个红线为:最低水位接电极(4)号，低水位接电极(3)号，高水位接电极(2)号，超高水位接电极(1)注意:1、二个水位电极的外壳连接在一起，再接到黑色线上，外壳线连接必须牢固。

2、水位电极内故障或有污物，均可导致无法正常显示水位3、变送器距离锅炉水位电极至少有50mm,否则易受热损坏，或者不稳定。

智能数字显示控制仪一、主要特点◆兼容输入２２种信号热电阻：Pt10０ Cｕ５0热电偶：S／R/B／K/N//E/J/T 并带自动冷端温度补偿。

标准信号:0~1０mA /4~20mA／0～5V ／1-5V线性非标信号:０~１00ｍＶ/0~4０0Ω以内,任意信号可按输入信号与对应量程设定好,即可使用.单片机智能化零点与放大倍数可手动调整,长期使用线性无漂移。

全部参数可按要求自由设定。

◆报警控制参数可设定最多可带四路控制继电器输出.每路继电器得报警值与回差可分别设定。

每路继电器得输出方式可自由设定（上限报警或下限报警)◆变送输出参数可多种选择变送输出类型:0~10mＡ／4～20mA/ 0～5Ｖ/1-5Vﻩ变送范围可自由设定。

◆具有多种标准串行双向通讯功能。

◆配置智能采集器与Winｄｏｗs XP平台得组态软件,可实现上位机联网.二、主要指标◆测量范围:-19９9～9９99◆测量精度：0、5%ＦＳ±１字◆供电电压：AC２20(±10%）◆使用环境:温度0～５０℃,相对湿度≤85％◆电源功耗：≤５ W三、面板说明（以1６0＊80面板为例）四、型号定义五、输入类型选型代码（与参数Sｎ对应）代码输入类型与测量范围代码输入类型与测量范围代码输入类型与测量范围00 S （0~１600℃）08 Pt100(－2０0~８５0℃)1６ｍV非标信号（0~100mV) 0１R(０～160０℃）０９Cu5０(-50～１50℃)1７电阻非标信号(0~400Ω）02 B(2０0～1８00℃）１０0～5V(-1９99～９９99）1８频率非标信号（0~3000Hz) 03 Ｋ(0～1300℃）１1 1~5V(—199９～9999)19 0～5V开方（-1９９9～９99９）０4 Ｎ(０～1３00℃）1２0～10V（-1999～9999)20 1～5V开方（-1９99~9９99）05 E（０~800℃)13 ０～１0mＡ（—1９９9～9999)２１０~１０mA开方(—１999～9９99）0６J（0～６５0℃）14 0～2０mA(—1999～99９9）22 4~２０mA开方(-1999～9999)07 T（-200~400℃）１５4～２0mＡ(－1９99～9999）23 全切换输入长按ＳＥT键3秒后,就可进入下列菜单：每按一次减键就照下列顺序变化参数，参数循环变化！要设定当前参数值，按一下SET键进入,通过移位键与加减键改变数值，设定好再按一下ＳET键确认！如要返回测量界面,长按3秒出来！在进入一级菜单中出现PAＳS时，按一下SEＴ键，在ＰV窗口输入密码５55,按一下ＳET键进入下列菜单：每按一次减键就照下列顺序变化参数，参数循环变化！要设定当前参数值,按一下SEＴ键进入，通过移位键与加减键改变数值，注1:接远传压力表输出，以量程0输出０～37５Ω为例，把Ｓｎ设为17，dot=2, P ＵL=0、０0,与PUH=１、００，ｌnPL＝0 ，lnPH＝３75，,设定好，就能显示测量值！1仪表与传感器量程得选择：所有传感器得量程一定要与仪表得量程一致，否则,仪表显示不准例:液位变送器量程0—5米（铭牌为准），输出4～20mA例一:以上面0－5米变送器为例!高于４米，低于1米都要报警可以自己选择!（用户可根据自己得实际情况改变报警方式)例四：特殊要求！有客户在使用光柱仪表时,如买得变送器量程０～８m,实际测量液位0~５m，需要光柱条得百分百显示随0~5ｍ得变化，显示还就是真实得测量值!如下设定参数:把Ｓn设为15,dot=2， PUL=０、０0，与PUH=5、00,ＳUH=８、0０/5、00=1、６00１、通讯及打印协议（另附)2、维护与质保由于设计上已考虑到仪表得长期稳定性,在正常使用情况下，仪表无需特别维护。

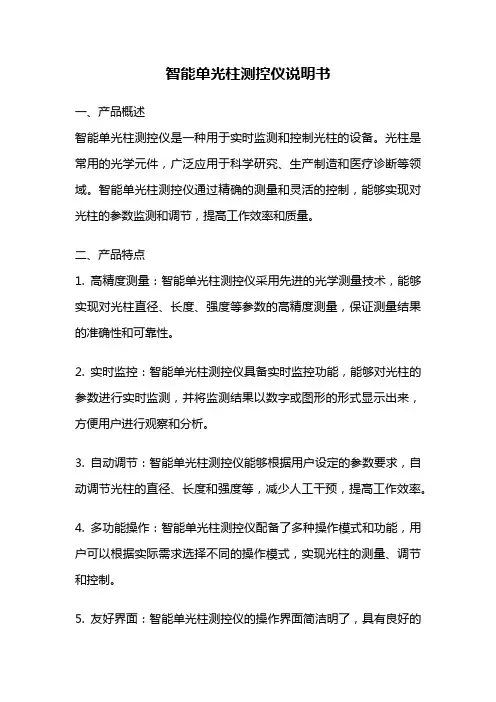

智能单光柱测控仪说明书一、产品概述智能单光柱测控仪是一种用于实时监测和控制光柱的设备。

光柱是常用的光学元件，广泛应用于科学研究、生产制造和医疗诊断等领域。

智能单光柱测控仪通过精确的测量和灵活的控制，能够实现对光柱的参数监测和调节，提高工作效率和质量。

二、产品特点1. 高精度测量：智能单光柱测控仪采用先进的光学测量技术，能够实现对光柱直径、长度、强度等参数的高精度测量，保证测量结果的准确性和可靠性。

2. 实时监控：智能单光柱测控仪具备实时监控功能，能够对光柱的参数进行实时监测，并将监测结果以数字或图形的形式显示出来，方便用户进行观察和分析。

3. 自动调节：智能单光柱测控仪能够根据用户设定的参数要求，自动调节光柱的直径、长度和强度等，减少人工干预，提高工作效率。

4. 多功能操作：智能单光柱测控仪配备了多种操作模式和功能，用户可以根据实际需求选择不同的操作模式，实现光柱的测量、调节和控制。

5. 友好界面：智能单光柱测控仪的操作界面简洁明了，具有良好的人机交互性，操作方便快捷，适用于各种使用场景。

三、使用方法1. 连接设备：将智能单光柱测控仪与电源和计算机等设备连接，确保设备正常供电和通信。

2. 设置参数：根据实际需求，在智能单光柱测控仪的操作界面上设置光柱的测量参数，包括直径、长度和强度等。

3. 开始测量：点击开始按钮，智能单光柱测控仪开始对光柱进行测量，同时实时显示测量结果。

4. 分析数据：根据测量结果进行数据分析，判断是否满足要求，并根据需要进行调整。

5. 调节光柱：根据实际情况，通过智能单光柱测控仪的调节功能，对光柱的直径、长度和强度等进行自动或手动调节，使其达到预期的要求。

6. 停止操作：在完成测量和调节后，及时停止智能单光柱测控仪的操作，关闭设备，并进行必要的数据保存和备份。

四、注意事项1. 使用前请仔细阅读本说明书，了解产品的基本原理和使用方法。

2. 在使用过程中，请避免将智能单光柱测控仪暴露在高温、潮湿或有腐蚀性气体的环境中，以免影响设备的正常工作。

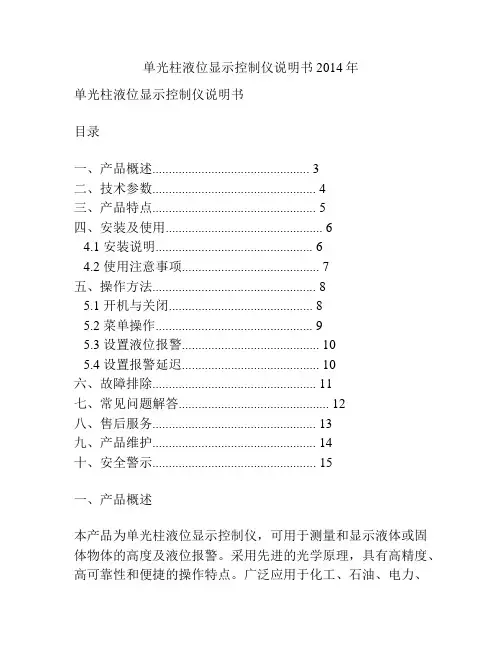

单光柱液位显示控制仪说明书2014年单光柱液位显示控制仪说明书目录一、产品概述 (3)二、技术参数 (4)三、产品特点 (5)四、安装及使用 (6)4.1 安装说明 (6)4.2 使用注意事项 (7)五、操作方法 (8)5.1 开机与关闭 (8)5.2 菜单操作 (9)5.3 设置液位报警 (10)5.4 设置报警延迟 (10)六、故障排除 (11)七、常见问题解答 (12)八、售后服务 (13)九、产品维护 (14)十、安全警示 (15)一、产品概述本产品为单光柱液位显示控制仪，可用于测量和显示液体或固体物体的高度及液位报警。

采用先进的光学原理，具有高精度、高可靠性和便捷的操作特点。

广泛应用于化工、石油、电力、冶金、水处理等行业中的液位监控与显示。

二、技术参数1. 输入电压：AC220V±10%，50Hz2. 量程范围：0-10米（可定制其他量程）3. 分辨率：1mm4. 精度等级：0.5级5. 输出信号：0-20mA、4-20mA、RS4856. 工作温度：-20℃ ~ +70℃7. 防护等级：IP658. 受力方式：法兰连接、法兰螺栓固定三、产品特点1. 采用先进的光学原理，测量精度高，误差小。

2. 内置液位报警功能，可根据用户需求设置报警点。

3. 具备RS485接口，可与上位机进行通讯，实现远程监控。

4. 简单的操作界面，直观显示液位高度，方便使用。

5. 采用优质材料制作，具有良好的耐腐蚀性和稳定性。

6. 适用于各种工业环境，具有较高的可靠性和稳定性。

7. 可根据用户要求定制不同的量程和输出信号。

四、安装及使用4.1 安装说明1. 将控制仪与液位传感器进行连接，确保连接牢固可靠。

2. 液位传感器的安装位置应与液体/物体的高度相对应，确保测量准确。

3. 接通电源后，进行电源线接线，确保接线无误。

4. 控制仪的液晶显示屏上会显示当前液位的数值。

4.2 使用注意事项1. 在使用过程中，应注意避免与强酸、强碱等有害物质接触。

YK-11LCD智能液晶单通道显示调节仪● 概述本系列产品采用表面封装模块化工艺，大大提高了仪表的抗干扰能力，具有显示、控制、变送、通讯、万能信号输入等功能，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。

可广泛用于电力、冶金、化工、石化、造纸印染、酿造、烟草、航天基地等领域。

采用最新无跳线技术，使输入端口具备万能信号输入功能，只需通过改变内部参数，即可实现多种输入信号（各种热电偶、热电阻、远传压力、mV、标准电压/标准电流信号）之间的轻松切换。

线路板经过优化设计及生产工艺不断完善，降低了温度漂移，提高了抗干扰性能确保产品在长期工作中的稳定性的稳定性和可靠性。

采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。

输出回路均采用光电隔离, 抗干扰能力强。

可带串行通讯接口，可与各种带串行接口的设备进行双向通讯，组成网络控制系统。

具备多种标准外形尺寸,能适用各种测量控制场合。

整机采用卡入式结构,安装十分简便。

● 适用范围YK－11LCD智能LCD液晶高亮度显示控制仪表是智能型、高精度的数显温度、压力、液位、测力、扭矩等物理量控制测量仪表，与温度、压力、液位、测力、扭矩传感器及变送器配接可构成各种量程和规格的温度、压力、液位测力、扭矩测控系统。

(可以测量电压,电流,转速,频率等各种参数,可与PLC变频器配接构成各种测量系统。

可以带峰值，谷值。

订货请来电说明。

)● 功能特点万能输入功能自动校准和人工校准功能多重保护、隔离设计、抗干扰能力强、可靠性高良好的软件平台，具备二次开发能力，以满足特殊的功能先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便● 主要技术指标基本误差：0.5％FS或0.2％FS±1个字分辨力：1/20000、14位A/D转换器（最大18位A/D转换器，订货时注明）显示方式：高亮度LCD液晶显示（蓝屏白字）输入信号：模拟量·热电偶: B、S、K、E、J、T、WRe 等·热电阻: Pt100、Cu50、Pt100.1·电 流: 0～10mA、4mA～20mA等（输入阻抗≤250Ω）·电 压: 0～5V、1V～5V、mV等（输入阻抗≥1MΩ）·远传压力电阻：（1～379）Ω(订货时请注明)采样周期：0.2S（10~200次/秒，用户可选）开关量报警输出：二限报警或四限报警，报警方式、报警灵敏度可设置，继电器输出触点容量 AC220V/3A或AC220V/1A。

智能单光柱测控仪参数一、显示锅炉水位显示缺水状态:光柱不亮，PV窗口显示0 状态指示:ALL、AL、AH指示灯亮锅炉水位显示低水位:光柱显示%25左右，PV窗口显示25状态指示:AL、AH 指示灯亮锅炉水位显示正常水位:光柱显示%50左右，PV窗口显示50状态指示:AH 指示灯亮锅炉水位显示高水位:光柱显示%75左右，PV窗口显示75状态指示:指示灯不亮锅炉水位显示超高状态:光柱全亮，PV窗口显示100状态指示:AHH指示灯亮二、参数(先调整二级参数，再调整一级参数)按“SET”直至显示项目“AH” 在显示项目时，再次按“SET”显示数值，调好数值后按“SET”退出本次设定项目，按“?”或“?”键选择其它项目，如需换位数按“?”。

对比以下数值调整。

(1)一级参数AH=85 DH=0 AL=15 DL=0 AHH=85 DHH=0 ALL=15 DLL=0上限偏移下限偏移上上限偏移下下限偏移(2)二级参数按“SET”进入项目设置，显示“AH” 再按“?”或“?”直至显示:PASS，输入:555换位数按“?”。

输好后按“SET” 显示项目后，再次按“SET”显示数值。

按“?”或“?”选择项目。

SN=15 DOT=0 PUL=0 PUH=100 PBIA=0 FILE=0.100 K1=1.000 OU-A=2 PH=2PL=2类型小数点下量程上量程无无无无上限报下限报PHH=1 PLL=2 INPH=100 INPL=0 上上限报下下限报无无三、使用水位变送器(双线)接至电控柜后，红色LED亮。

输出端为四红一黑，定义:黑线接水位电极外壳(5)从黑线开始的第一个红线为:最低水位接电极(4)号，低水位接电极(3)号，高水位接电极(2)号，超高水位接电极(1)注意:1、二个水位电极的外壳连接在一起，再接到黑色线上，外壳线连接必须牢固。

2、水位电极内故障或有污物，均可导致无法正常显示水位3、变送器距离锅炉水位电极至少有50mm,否则易受热损坏，或者不稳定。
