矿井通风系统图纸绘制及图例
- 格式:docx
- 大小:91.73 KB
- 文档页数:8
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?310?mm4确。
561((((?(30mm,宽4mm(着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?(3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
?①?注浆系统:注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径,主干系统控制阀门。
?②?注氮系统:注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等。
?③?束管监控系统:注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。
?(3)有总工程师签字。
?4、防尘系统图?(1)在采掘工程平面图上绘制。
?(?①②1)不小((Z轴((0.6mm(6((并联分支可用一条等效分支代替,可并为一个节点。
?(4)要尽量减少风路的交叉。
交汇点用黑点表示并编号,不交汇的交叉巷道不绘黑点。
?(5)网路图一般采取垂直放置,其进风段在下方,用风段在中间,回风段在上方,形状为团形。
?(6)节点编号沿风流方向依次标明,且各图编号相互对应。
?7、矿井通风压能图?(1)在A2图纸上绘制。
?(2)以进风井口为零点,坐标轴上要标明压能值及其正负号,单位为Pa。
(3)压能图的节点和巷道编号与网络图完全一致。
?(4)图上标注内容:主扇、节点编号、巷道名称及采掘工作面编号、火区、控制火区的设施。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm,距其它三个边界各10?mm,图框线宽度2?mm。
?4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
?5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
?6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
?二、矿井通风图纸的绘制要求及标注内容?1、矿井通风系统图?(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
?(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
?(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
?(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
?(6)多煤层同时开采的矿井还应绘制分层通风系统图。
?(7)有矿长、总工程师签字,并随着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?(3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风系统图纸绘制及图例矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后6、矿井通风网络图:(1)可根据复杂程度,在A4或A3图纸上绘制。
(2)凡构成独立通风系统的所有用风点均要在图上显示。
(3)网路的简化:简单的串联或并联分支可用一条等效分支代替,可并为一个节点。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm,距其它三个边界各10?mm,图框线宽度2?mm。
?4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
?5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
?6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
?二、矿井通风图纸的绘制要求及标注内容?1、矿井通风系统图?(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
?(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
?(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
?(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
?(6)多煤层同时开采的矿井还应绘制分层通风系统图。
?(7)有矿长、总工程师签字,并随着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?(3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
附件二:矿井通风系统图图例棕色矿井安全监测监控系统图图例矿井防灭火系统图图例矿井防尘系统图图例正所谓:“穿金戴银能怎样,平平凡凡又如何,只要你能知足,就什么都不缺”.要知道有的人虽然贫穷,但感觉很幸福;有的人虽然富有,但浮而不实,忧虑重重。
当然,人间的一切不幸几乎都与钱有关,但有了钱并不代表真的幸福。
乐观者的幸福府首皆拾,悲观者的幸福高山仰止。
幸福到底是什么呢?幸福就是一家老、小、平平安安、团团圆圆,即使吃着粗茶淡饭,也满口香甜;幸福就是拥有一位甘苦与共、风雨同舟的知心朋友,可以有福同享有难同当;幸福就是拥有一颗平常心,过着比上不足,比下有余的日子,知足常乐!要知道幸福不是你有多少的钞票,也不是你有几座豪华的别墅、开什么牌子的名车,手上佩戴多少克拉的钻戒和多么华丽的衣裳。
真正幸福的人,不一定拥有很多财富,但他们内心一定是踏实快乐的。
所谓内心的幸福,是过着和谐的正常生活所感到的快乐,这种幸福和满足是任何金钱换不来的。
幸福,其实很简单,不一定是高官显禄,腰缠万贯,而是要懂得怎样生活。
只要您不放弃对美好生活的追求,一家人健健康康的活着,开开心心的过着,用一颗平常之心享受平淡生活的美好,快乐地度过人生中的每一天,这就是幸福!因为平淡是一种“福”,它能让我们调整心态,在五味杂陈的大千世界里去发现生活的和谐之美,做到真正的满足!正像黄磊所言:“平凡日常的记忆,最关一餐一饭。
平淡生活的温暖处,也许就是与家人、孩子在一起分享美食,分享品味美食的愉快心情。
无论走多远,最终也只是为了回家,回到餐桌前。
”其实生命的过程,原本就是平平淡淡,就像一杯白开水,我们每天都在喝,不要羡慕别人喝的饮料里有各种颜色,其实未必有你的白开水解渴。
不幸福是因为你的欲望太多,索求太多,在杯子里加入不同的成分,所以你的人生也就变得复杂起来。
人生在世,浮浮沉沉,炎凉荣辱,需要的是在忙碌的生活中,求一份充实和简单,守一份心静,淡然的安洽于一份心静与知足。
精心整理矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm ,距其它三个边界各10?mm 4确。
?561(1(2(3(4? (530mm ,宽4mm (6着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
? (3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图? (1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
?①?注浆系统:注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径,主干系统控制阀门。
?②?注氮系统:注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等。
?③?束管监控系统:注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。
?(3)有总工程师签字。
?4、防尘系统图?(1)在采掘工程平面图上绘制。
?(2?①?②?1)不小(2(3Z轴平行,X(4(50.6mm(66(1(2并联分支可用一条等效分支代替,可并为一个节点。
?(4)要尽量减少风路的交叉。
交汇点用黑点表示并编号,不交汇的交叉巷道不绘黑点。
?(5)网路图一般采取垂直放置,其进风段在下方,用风段在中间,回风段在上方,形状为团形。
?(6)节点编号沿风流方向依次标明,且各图编号相互对应。
?7、矿井通风压能图?(1)在A2图纸上绘制。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm,距其它三个边界各10?mm,图框线宽度2?mm。
?4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
?5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
?6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
?二、矿井通风图纸的绘制要求及标注内容?1、矿井通风系统图?(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
?(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
?(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
?(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
?(6)多煤层同时开采的矿井还应绘制分层通风系统图。
?(7)有矿长、总工程师签字,并随着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?(3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm,距其它三个边界各10?mm,图框线宽度2?mm。
?4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
?5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
?6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
?二、矿井通风图纸的绘制要求及标注内容?1、矿井通风系统图?(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
?(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
?(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
?(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
?(6)多煤层同时开采的矿井还应绘制分层通风系统图。
?(7)有矿长、总工程师签字,并随着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?(3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm,距其它三个边界各10?mm,图框线宽度2?mm。
?4确。
?561(1(2(3(4?(530mm,宽4mm(6(1(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?(3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
?①?注浆系统:注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径,主干系统控制阀门。
?②?注氮系统:注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等。
?③?束管监控系统:注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。
?(3)有总工程师签字。
?4、防尘系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明防尘管路、静压水池、各类防尘设施(隔爆水棚、防尘水幕)、截止阀位置。
?①?消防管路:注明干管/直管、管路系统长度、管径,主干系统控制阀门。
?②?1)不小(2(3Z轴平行,X(4(50.6mm(66(1(2(4?(5)网路图一般采取垂直放置,其进风段在下方,用风段在中间,回风段在上方,形状为团形。
?(6)节点编号沿风流方向依次标明,且各图编号相互对应。
?7、矿井通风压能图?(1)在A2图纸上绘制。
?(2)以进风井口为零点,坐标轴上要标明压能值及其正负号,单位为Pa。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm,距其它三个边界各10?mm,图框线宽度2?mm。
?4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
?5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
?6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
?二、矿井通风图纸的绘制要求及标注内容?1、矿井通风系统图?(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
?(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
?(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
?(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
?(6)多煤层同时开采的矿井还应绘制分层通风系统图。
?(7)有矿长、总工程师签字,并随着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?(3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm,距其它三个边界各10?mm,图框线宽度2?mm。
?4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
?5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
?6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
?二、矿井通风图纸的绘制要求及标注内容?1、矿井通风系统图?(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
?(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
?(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
?(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
?(6)多煤层同时开采的矿井还应绘制分层通风系统图。
?(7)有矿长、总工程师签字,并随着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?(3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm,距其它三个边界各10?mm,图框线宽度2?mm。
?4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
?5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
?6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
?二、矿井通风图纸的绘制要求及标注内容?1、矿井通风系统图?(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
?(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
?(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
?(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
?(6)多煤层同时开采的矿井还应绘制分层通风系统图。
?(7)有矿长、总工程师签字,并随着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?(3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑.2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。
4、在每张图的右下角绘制图签,并有相关领导签字.图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制.(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向.图纸的上方绘制指北针长30mm,宽4mm的箭头标示.(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
(3)有总工程师签字,图纸随着采掘变化进行修改. 3、防灭火系统图(1)在采掘工程平面图上绘制.(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图.①注浆系统:注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径,主干系统控制阀门。
矿井通风系统图纸绘制及
图例
Prepared on 22 November 2020

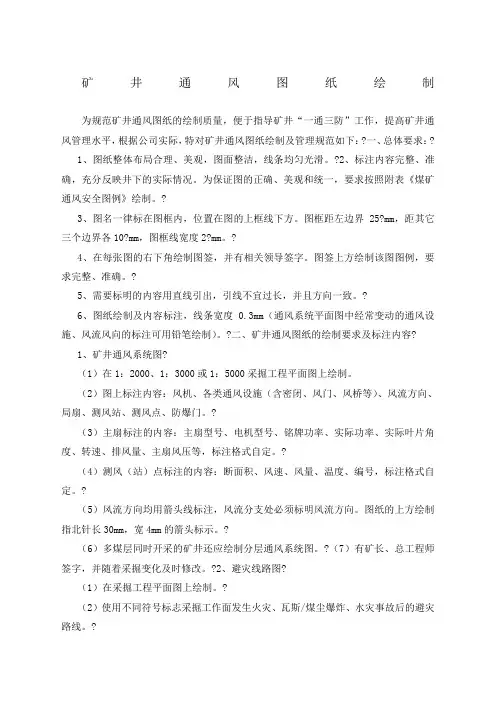

矿井通风图纸绘制
为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:
1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25mm,距其它三个边界各10mm,图框线宽度2mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容
1、矿井通风系统图
(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图
(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
(3)有总工程师签字,图纸随着采掘变化进行修改。
3、防灭火系统图
(1)在采掘工程平面图上绘制。
(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
①注浆系统:注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径,主干系统控制阀门。
②注氮系统:注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等。
③束管监控系统:注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。
(3)有总工程师签字。
4、防尘系统图
(1)在采掘工程平面图上绘制。
(2)图中标明防尘管路、静压水池、各类防尘设施(隔爆水棚、防尘水幕)、截止阀位置。
①消防管路:注明干管/直管、管路系统长度、管径,主干系统控制阀门。
②静压水池:注明水池容积。
(3)有总工程师签字。
5、矿井通风立体示意图(1)不小于零号。
(2)所有井巷用双线(或一粗一细)绘制。
(3)坐标系选择,沿煤层走向的巷道与X轴平行,与走向垂直的巷与Y轴平行,立井与Z轴平行,X轴垂直Z轴,X轴与Y轴成120~135度,为了充分体现层次关系。
Z 坐标轴要选择适当比例。
对于井田范围较大,形状不规范的矿井,可根据本矿实际将坐标系适当旋转。
(4)绘图时可不严格按比例,但要反映矿井通风系统的空间立体概貌,突出层次。
(5)为了更好地反映主要井巷的相对空间位置,进回风井、斜井、大巷、采区巷道线条0.6mm绘制,采空区用2mm宽的实线圈出。
(6)图上标注内容:主扇、风流方向、局扇、风筒、各类通风设施、测风站、防爆门、巷道名称及采掘工作面编号、与目前开采和通风系统有关的采空区(井田范围大、通风系统复杂全部内容标注困难的矿井只标主要内容)。
6、矿井通风网络图:
(1)可根据复杂程度,在A4或A3图纸上绘制。
(2)凡构成独立通风系统的所有用风点均要在图上显示。
(3)网路的简化:简单的串联或并联分支可用一条等效分支代替,可并为一个节点。
(4)要尽量减少风路的交叉。
交汇点用黑点表示并编号,不交汇的交叉巷道不绘黑点。
(5)网路图一般采取垂直放置,其进风段在下方,用风段在中间,回风段在上方,形状为团形。
(6)节点编号沿风流方向依次标明,且各图编号相互对应。
7、矿井通风压能图(1)在A2图纸上绘制。
(2)以进风井口为零点,坐标轴上要标明压能值及其正负号,单位为Pa。
(3)压能图的节点和巷道编号与网络图完全一致。
(4)图上标注内容:主扇、节点编号、巷道名称及采掘工作面编号、火区、控制火区的设施。
(5)图上标注内容:主扇、风流方向、采空区、火区、控制火区的主要密闭和调节风窗、节点编号、巷道名称及采掘工作面编号、节点压能、巷道风阻、风量。
8、均压系统图
(1)在采掘工程平面图上绘制。
(2)图上标明均压管路系统、调压风机、截门、调压气室、火区范围(或采空区范围)等。
(3)在图例处标明发火时间、火区面积、调压风机型号、均压管路规格、气室名称或编号等。
三、图纸上报时间
图纸必须及时上报通风救护部、安监局,具体如下:1、通风系统示意图每月上报(两份)。
2、安全监控系统图、通风网络图、防尘系统图、避灾线路图、防灭火系统图每季上报一次(随季报一并上报)。
3、矿井通风立体示意图每年上报一次,其他图纸根据需要绘制上报。
4、矿井通风系统图由矿通风部门、调度室、及公司通风救护部保存。
附件二:
矿井防灭火系统图图例。
