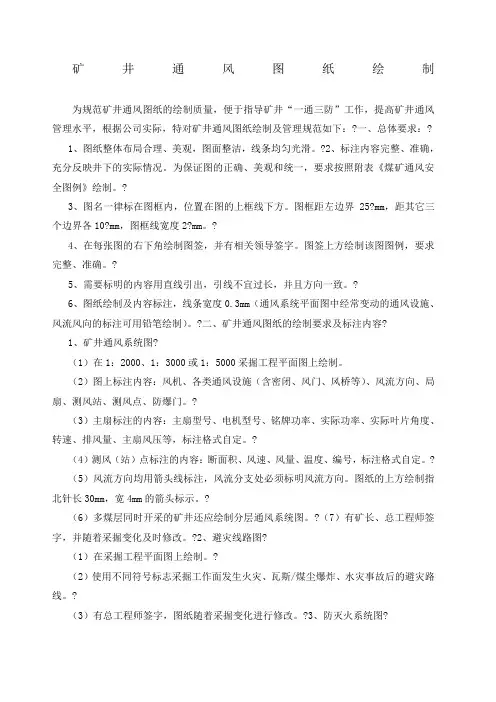

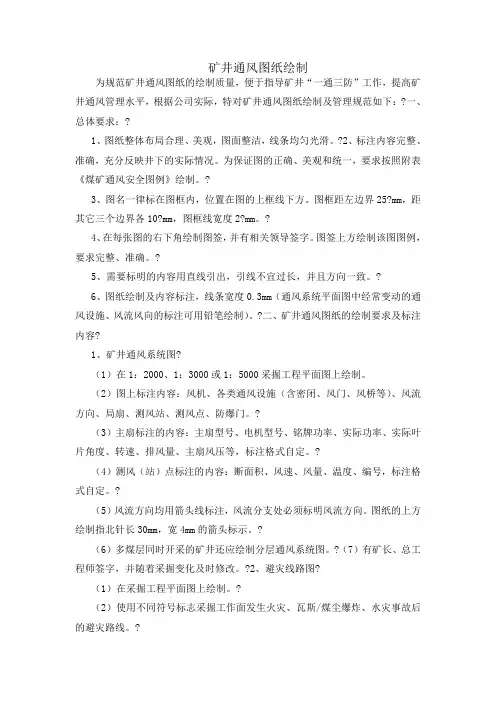

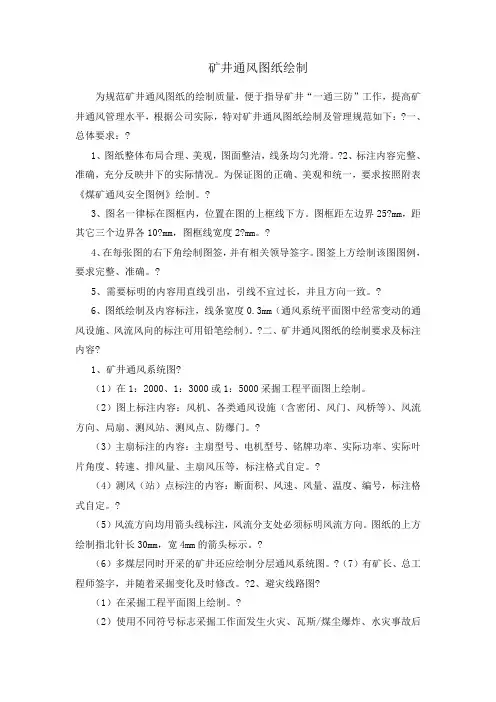

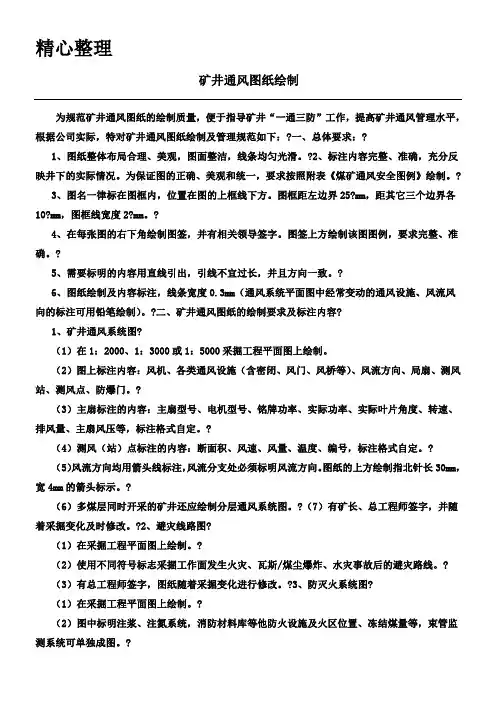

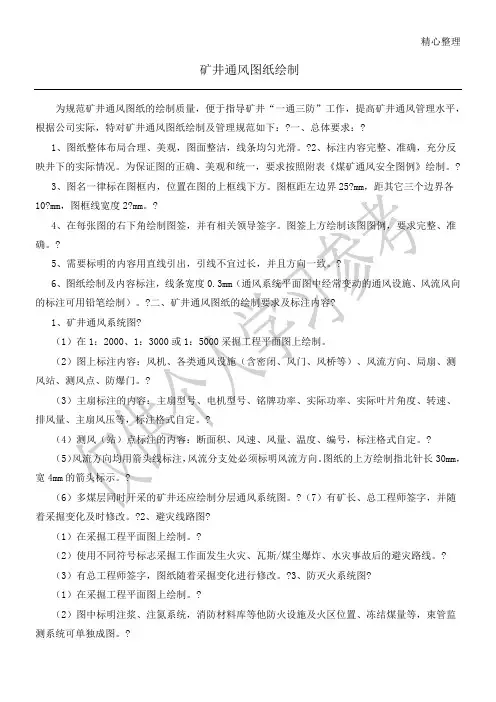

矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm，宽4mm的箭头标示。
（6）多煤层同时开采的矿井还应绘制分层通风系统图。
（7）有矿长、总工程师签字，并随着采掘变化及时修改。
2、避灾线路图（1）在采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
（3）有总工程师签字，图纸随着采掘变化进行修改。
3、防灭火系统图（1）在采掘工程平面图上绘制。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
①注浆系统：注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径，主干系统控制阀门。
②注氮系统：注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等。
③束管监控系统：注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。
（3）有总工程师签字。
4、防尘系统图（1）在采掘工程平面图上绘制。
（2）图中标明防尘管路、静压水池、各类防尘设施（隔爆水棚、防尘水幕）、截止阀位置。
①消防管路：注明干管/直管、管路系统长度、管径，主干系统控制阀门。
②静压水池：注明水池容积。
（3）有总工程师签字。
5、矿井通风立体示意图（1）不小于零号。
（2）所有井巷用双线（或一粗一细）绘制。
（3）坐标系选择，沿煤层走向的巷道与X轴平行，与走向垂直的巷与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成120～135度，为了充分体现层次关系。
Z坐标轴要选择适当比例。
对于井田范围较大，形状不规范的矿井，可根据本矿实际将坐标系适当旋转。
（4）绘图时可不严格按比例，但要反映矿井通风系统的空间立体概貌，突出层次。
（5）为了更好地反映主要井巷的相对空间位置，进回风井、斜井、大巷、采区巷道线条0.6mm绘制，采空区用2mm宽的实线圈出。
（6）图上标注内容：主扇、风流方向、局扇、风筒、各类通风设施、测风站、防爆门、巷道名称及采掘工作面编号、与目前开采和通风系统有关的采空区（井田范围大、通风系统复杂全部内容标注困难的矿井只标主要内容）。
6、矿井通风网络图：（1）可根据复杂程度，在A4或A3图纸上绘制。
（2）凡构成独立通风系统的所有用风点均要在图上显示。
（3）网路的简化：简单的串联或并联分支可用一条等效分支代替，可并为一个节点。
（4）要尽量减少风路的交叉。
交汇点用黑点表示并编号，不交汇的交叉巷道不绘黑点。
（5）网路图一般采取垂直放置，其进风段在下方，用风段在中间，回风段在上方，形状为团形。
（6）节点编号沿风流方向依次标明，且各图编号相互对应。
7、矿井通风压能图（1）在A2图纸上绘制。
（2）以进风井口为零点，坐标轴上要标明压能值及其正负号，单位为Pa。
（3）压能图的节点和巷道编号与网络图完全一致。
（4）图上标注内容：主扇、节点编号、巷道名称及采掘工作面编号、火区、控制火区的设施。
（5）图上标注内容：主扇、风流方向、采空区、火区、控制火区的主要密闭和调节风窗、节点编号、巷道名称及采掘工作面编号、节点压能、巷道风阻、风量。
8、均压系统图（1）在采掘工程平面图上绘制。
（2）图上标明均压管路系统、调压风机、截门、调压气室、火区范围（或采空区范围）等。
（3）在图例处标明发火时间、火区面积、调压风机型号、均压管路规格、气室名称或编号等。
三、图纸上报时间图纸必须及时上报通风救护部、安监局，具体如下：1、通风系统示意图每月上报（两份）。
2、安全监控系统图、通风网络图、防尘系统图、避灾线路图、防灭火系统图每季上报一次（随季报一并上报）。
3、矿井通风立体示意图每年上报一次，其他图纸根据需要绘制上报。
4、矿井通风系统图由矿通风部门、调度室、及公司通风救护部保存。

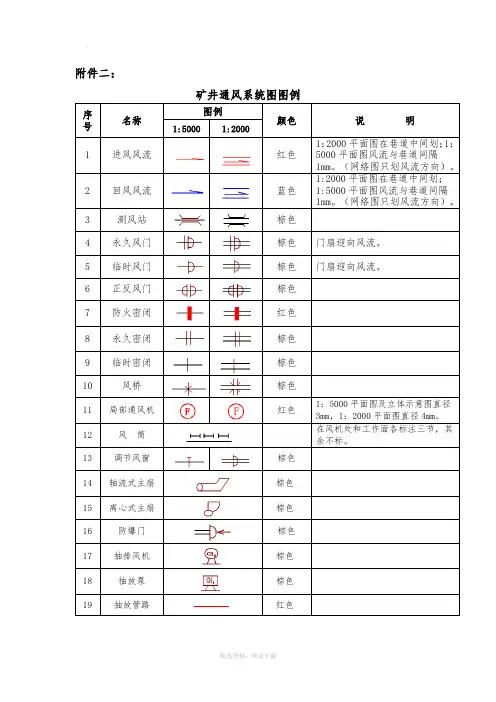

附件二：矿井通风系统图图例序号名称图例颜色说明1:5000 1:20001 进风风流红色1：2000平面图在巷道中间划；1：5000平面图风流与巷道间隔1mm。
（网络图只划风流方向）。
2 回风风流蓝色1:2000平面图在巷道中间划；1:5000平面图风流与巷道间隔1mm。
（网络图只划风流方向）。
3 测风站棕色4 永久风门棕色门扇迎向风流。
5 临时风门棕色门扇迎向风流。
6 正反风门棕色7 防火密闭红色8 永久密闭棕色9 临时密闭棕色10 风桥棕色11 局部通风机红色1：5000平面图及立体示意图直径3mm，1：2000平面图直径4mm。
12 风筒在风机处和工作面各标注三节，其余不标。
13 调节风窗棕色14 轴流式主扇棕色15 离心式主扇棕色16 防爆门棕色棕色17 抽排风机棕色18 抽放泵棕色19 抽放管路红色矿井安全监测监控系统图图例分类设备名称颜色图例符号图例尺寸（毫米）传感器甲烷传感器绿直径＝8，线宽0.5mm 一氧化碳传感器红直径＝8，线宽0.5mm 风速传感器黑直径＝8，线宽0.5mm 负压传感器黄直径＝8，线宽0.5mm 温度传感器紫直径＝8，线宽0.5mm 设备开停传感器蓝直径＝8，线宽0.5mm 馈电传感器红直径＝8，线宽0.5mm 风门开关传感器蓝直径＝8，线宽0.5mm井下设备分站（干线扩展器）红方框：长12 宽4，线宽0.5mm分站（干线扩展器）电源箱红方框：长12 宽4,线宽0.5mm 断电仪红直径＝8，线宽0.5mm线缆光纤蓝在光纤上标出型号，线宽0.5mm主通讯电缆黑在电缆上标出型号，线宽0.5mm传感器电缆红在电缆上标出型号，线宽0.3mm其它防雷器(通讯、电源) 红方框：长12 宽4，线宽0.5mm 监测中心红方框：长30 宽15，线宽0.5mm,0.3mm矿井防灭火系统图图例序号名称图例颜色说明1 灌浆清水池蓝色底10mm,高压6 mm,XX标注水池容量2 泥浆池黄色底10 mm,高压6 mm,XX标注水池容量3 清水泵蓝色底10mm,高8mm4 泥浆泵黄色底10mm,高8mm5 土场黄色底10mm,底宽10mm6 水枪蓝色长10mm7 清水管绿色标注管径,实长8 泥浆管黄色标注管径,实长9 截门紫色长10mm,直径3mm10 钻孔红色直径5mm11 均压气室蓝色长10mm12 均压管路棕色标注管径,实长13 均压风机红色直径8mm,标注型号功率14 消火栓红色长10mm15 消防材料库红色长15mm,宽10mm16 火区红色线粗2mm,XX标注火区名称.并注明发火时间17 注销火区绿色线粗2mm,XX标注火区名称.并注明发火时间18 束管监测中心站紫色长15mm,宽10mm19 束管紫色N标注芯数,实长20 分路箱紫色长10mm,宽6mm,N标注总芯.N1,N2标注分路芯数21 采样器紫色长10mm,宽2mm22 制氮机橙色高10mm,底宽10mm23 注氮管橙色标注管径矿井防尘系统图图例序号设备名称图例符号颜色图例尺寸（毫米）1 静压水池蓝色底15mm 高8mm ××标注水池容量2 干管棕色标注实长管径100mm以上（包括100mm）3 支管蓝色标注实长管径100mm以下4 三通阀门黑色 3mm 可简化标注××标注实际个数5 截门黑色 5mm6 净化水幕黑色长8mm 宽4mm7 转载洒水黑色长4mm 宽3mm8 过虑装置黑色长10mm 宽3mm9 隔爆装置黄色长8mm 宽4mm10 除尘风机篮色直径8mm。
