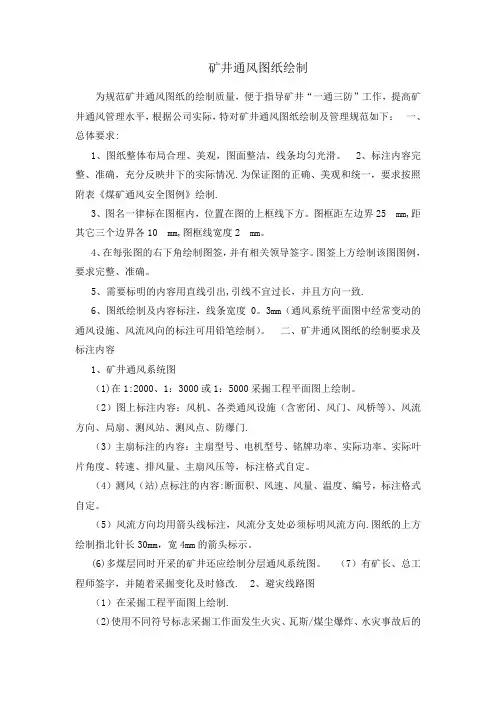

矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况.为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制.3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致.6、图纸绘制及内容标注,线条宽度0。
3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门.(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向.图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改. 2、避灾线路图(1)在采掘工程平面图上绘制.(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线.(3)有总工程师签字,图纸随着采掘变化进行修改. 3、防灭火系统图(1)在采掘工程平面图上绘制。
(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风系统图纸绘制及图例矿井通风系统图纸绘制及图例————————————————————————————————作者:————————————————————————————————日期:矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。

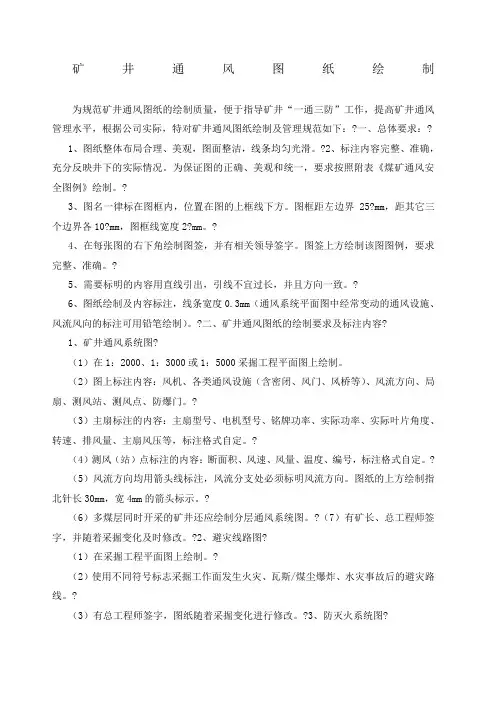

矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm,距其它三个边界各10?mm,图框线宽度2?mm。
?4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
?5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
?6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
?二、矿井通风图纸的绘制要求及标注内容?1、矿井通风系统图?(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
?(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
?(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
?(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
?(6)多煤层同时开采的矿井还应绘制分层通风系统图。
?(7)有矿长、总工程师签字,并随着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?(3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
精心整理矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm ,距其它三个边界各10?mm 4确。
?561(1(2(3(4? (530mm ,宽4mm (6着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
? (3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图? (1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
?①?注浆系统:注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径,主干系统控制阀门。
?②?注氮系统:注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等。
?③?束管监控系统:注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。
?(3)有总工程师签字。
?4、防尘系统图?(1)在采掘工程平面图上绘制。
?(2?①?②?1)不小(2(3Z轴平行,X(4(50.6mm(66(1(2并联分支可用一条等效分支代替,可并为一个节点。
?(4)要尽量减少风路的交叉。
交汇点用黑点表示并编号,不交汇的交叉巷道不绘黑点。
?(5)网路图一般采取垂直放置,其进风段在下方,用风段在中间,回风段在上方,形状为团形。
?(6)节点编号沿风流方向依次标明,且各图编号相互对应。
?7、矿井通风压能图?(1)在A2图纸上绘制。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm,距其它三个边界各10?mm,图框线宽度2?mm。
?4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
?5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
?6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
?二、矿井通风图纸的绘制要求及标注内容?1、矿井通风系统图?(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
?(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
?(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
?(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
?(6)多煤层同时开采的矿井还应绘制分层通风系统图。
?(7)有矿长、总工程师签字,并随着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?(3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风图纸绘制为规矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框,位置在图的上框线下方。
图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。
4、在每图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
(3)有总工程师签字,图纸随着采掘变化进行修改。
3、防灭火系统图(1)在采掘工程平面图上绘制。
(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm,距其它三个边界各10?mm,图框线宽度2?mm。
?4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
?5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
?6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
?二、矿井通风图纸的绘制要求及标注内容?1、矿井通风系统图?(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
?(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
?(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
?(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
?(6)多煤层同时开采的矿井还应绘制分层通风系统图。
?(7)有矿长、总工程师签字,并随着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?(3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:?一、总体要求:?1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
?2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
?3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25?mm,距其它三个边界各10?mm,图框线宽度2?mm。
?4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
?5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
?6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
?二、矿井通风图纸的绘制要求及标注内容?1、矿井通风系统图?(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
?(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
?(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
?(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
?(6)多煤层同时开采的矿井还应绘制分层通风系统图。
?(7)有矿长、总工程师签字,并随着采掘变化及时修改。
?2、避灾线路图?(1)在采掘工程平面图上绘制。
?(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
?(3)有总工程师签字,图纸随着采掘变化进行修改。
?3、防灭火系统图?(1)在采掘工程平面图上绘制。
?(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况.为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方.图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致.6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制). 二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制.(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定.(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
(3)有总工程师签字,图纸随着采掘变化进行修改。
3、防灭火系统图(1)在采掘工程平面图上绘制。
(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。

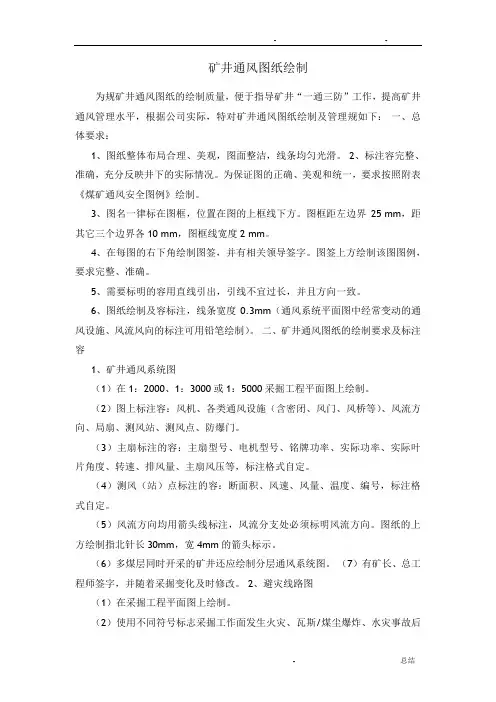

矿井通风系统图纸绘制及图例
矿井通风图纸绘制
为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:
1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容
1、矿井通风系统图
(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图
(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后
6、矿井通风网络图:
(1)可根据复杂程度,在A4或A3图纸上绘制。
(2)凡构成独立通风系统的所有用风点均要在图上显示。
(3)网路的简化:简单的串联或并联分支可用一条等效分支代替,可并为一个节点。
(4)要尽量减少风路的交叉。
交汇点用黑点表示并编号,不交汇的交叉巷道不绘黑点。
(5)网路图一般采取垂直放置,其进风段在下方,用风段在中间,回风段在上方,形状为团形。
(6)节点编号沿风流方向依次标明,且各图编号相互对应。
7、矿井通风压能图(1)在A2图纸上绘制。
(2)以进风井口为零点,坐标轴上要标明压能值及其正负号,单位为Pa。
(3)压能图的节点和巷道编号与网络图完全一致。
(4)图上标注内容:主扇、节点编号、巷道名称及采掘工作面编号、火区、控制火区的设施。
(5)图上标注内容:主扇、风流方向、采空区、火区、控制火区的主要密闭和调节风窗、节点编号、巷道名称及采掘工作面编号、节点压能、巷道风阻、风量。
8、均压系统图
(1)在采掘工程平面图上绘制。
(2)图上标明均压管路系统、调压风机、截门、调压气室、火区范围(或采空区范围)等。
(3)在图例处标明发火时间、火区面积、调压风机型号、均压管路规格、气室名称或编号等。
三、图纸上报时间
图纸必须及时上报通风救护部、安监局,具体如下:1、通风系统示意图每月上报(两份)。
2、安全监控系统图、通风网络图、防尘系统图、避灾线路图、防灭火系统图每季上报一次(随季报一并上报)。
3、矿井通风立体示意图每年上报一次,其他图纸根据需要绘制上报。
4、矿井通风系统图由矿通风部门、调度室、及公司通风救护部保存。
附件二:

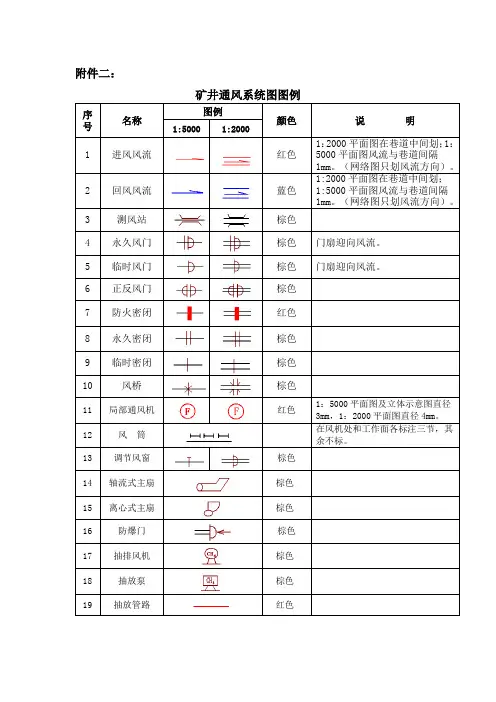

矿井通风系统图图例
