电器元件分类一、电阻器（Resistor）电阻器是电路中常用的元件之一，其主要作用是限制电流的流动，降低电压或分压。
根据电阻器的电阻值大小，可分为固定电阻器和可变电阻器。
固定电阻器的电阻值是固定不变的，可用于稳定电路中的电流和电压。
可变电阻器的电阻值可通过调节旋钮或滑动变阻器来改变，常用于调节电路中的电流和电压。
二、电容器（Capacitor）电容器是存储电荷并能在电路中释放电荷的元件。
根据电容器的结构和材料，可分为电解电容器、陶瓷电容器和薄膜电容器等。
电解电容器以其大容量和较低成本而广泛应用于电子设备中，常用于滤波和存储电荷。
陶瓷电容器具有稳定性好、温度特性好的特点，常用于高频电路中。
薄膜电容器则具有体积小、频响好的特点，常用于微电子器件中。
三、电感器（Inductor）电感器是利用电磁感应现象储存能量的元件。
根据电感器的结构和材料，可分为铁芯电感器、空芯电感器和线圈电感器等。
铁芯电感器具有较高的磁感应强度和磁导率，适用于低频和高功率的电路。
空芯电感器则适用于高频电路，因其无磁性材料，减小了能量损耗。
线圈电感器则是由导线绕成的线圈，常用于变压器和电感耦合器等电路中。
四、二极管（Diode）二极管是一种具有单向导电性的电子元件。
根据二极管的特性和用途，可分为普通整流二极管、稳压二极管和光电二极管等。
普通整流二极管主要用于电路中的整流和开关；稳压二极管则可以稳定电压，常用于电源稳压电路；光电二极管则能够将光信号转换成电信号，常用于光电转换和通信等领域。
五、晶体管（Transistor）晶体管是一种用于放大和开关电子信号的半导体器件。
根据晶体管的结构和材料，可分为NPN型晶体管和PNP型晶体管。
晶体管的工作原理是通过控制电流或电压来控制电路中的信号放大和开关。
晶体管常用于放大器、开关电路和逻辑电路等领域。
六、集成电路（Integrated Circuit）集成电路是将多个电子元件（如晶体管、电阻器、电容器等）集成在一片芯片上的电路。
常用电子元器件大全一、电阻器1. 固定电阻器：阻值固定，常见的有碳膜电阻、金属膜电阻、线绕电阻等。
2. 可变电阻器：阻值可调，如电位器、滑动变阻器等。
3. 熔断电阻器：具有过载保护功能，当电流超过一定值时，电阻器会自动断开。
二、电容器1. 无极性电容器：如陶瓷电容器、聚脂电容器等。
2. 有极性电容器：如电解电容器、钽电容器等。
3. 可变电容器：如空气可变电容器、真空可变电容器等。
三、电感器电感器是一种能产生电磁感应的电子元件，主要用于滤波、振荡、扼流等电路。
常见电感器类型如下：1. 固定电感器：线圈绕制在磁性材料上，如空心电感、磁芯电感等。
2. 可变电感器：线圈匝数可调，如空气可变电感、磁芯可变电感等。
3. 螺线管电感器：具有线性或非线性特性，如线性螺线管、非线性螺线管等。
四、二极管1. 整流二极管：如硅整流二极管、肖特基二极管等。
2. 稳压二极管：如硅稳压二极管、锗稳压二极管等。
3. 发光二极管：如普通LED、红外LED等。
五、晶体管晶体管是一种具有放大功能的半导体器件，是电子电路中的核心元件。
常见晶体管类型如下：1. 双极型晶体管（BJT）：如NPN型、PNP型等。
2. 场效应晶体管（MOSFET）：如N沟道、P沟道等。
3. 达林顿晶体管：具有高放大倍数的晶体管。
六、集成电路（IC）1. 运算放大器（OpAmp）：用于放大、滤波、比较等电路。
2. 逻辑门电路：如与门、或门、非门等，是数字电路的基础。
3. 微控制器（MCU）：集成CPU、内存、输入输出接口等，用于控制应用。
七、传感器传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件，它们是电子设备感知外界环境的关键部件。
1. 温度传感器：如热敏电阻、热电偶等，用于测量温度变化。
2. 光电传感器：如光敏电阻、光电二极管等，用于检测光强变化。
3. 压力传感器：用于测量气体或液体的压力。
八、继电器继电器是一种电控制器件，它具有控制系统（输入回路）和被控制系统（输出回路），通常用于实现电路的自动控制。
常用电子元器件的识别与检测
电子元器件是电子设备的基本构成部分，广泛应用于电子产品、信息技术、通讯等领域，因此对于电子元器件的识别与检测是电子产业的基本技能。
下面将根据常见的电子元
器件，介绍其识别与检测方法。
1. 电容器
电容器是常用的电子元器件，常见的有电解电容器和陶瓷电容器。
电解电容器的极性
明显，阳极和阴极可以通过外观识别，用万用表可以测试容值和损耗等参数。
而陶瓷电容
器的极性不明显，对其进行测试需要在检测时注意新旧电容的区别，使用万用表或LCR表
可以测试其容值、Q值等参数。
电阻器是电子电路中常用的电子元件，通常使用万用表测量其电阻值。
需要注意的是，电阻器通常会有一个色环编码，按照编码对其颜色进行判断可以知道电阻值。
此外，电阻
器的品质检测需要检查其温度系数等参数。
3. 二极管
二极管是常用的半导体器件，具有单向导电性。
通过外观和标识可以判断二极管的正
负极，通过万用表可以测试其导通电压和反向电压等参数。
需要注意的是，有些二极管具
有低压降和高压降等不同类型，需要对其类型进行识别。
5. 集成电路
集成电路是电子电路中常用的器件，可以包含多种电子元件。
其品牌、型号、批次等
信息通过外观可以判断，使用万用表进行测试，可以测试其输入电压和输出电压等参数。
此外，还需要注意集成电路的静态和动态特性，比如其工作温度和供电电流等等。
总之，对于以上所介绍的电子元件，识别和检测是电子产业中必不可少的技能，有效
的识别和检测方法可以将故障排查时间缩短，提升生产效率。

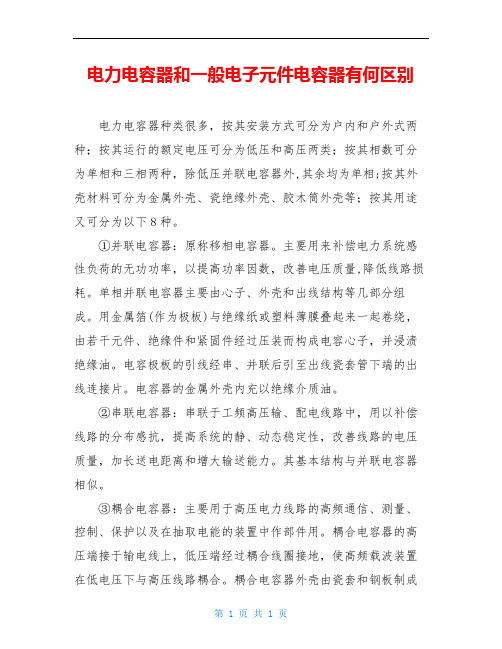

电力电容器和一般电子元件电容器有何区别电力电容器种类很多，按其安装方式可分为户内和户外式两种；按其运行的额定电压可分为低压和高压两类；按其相数可分为单相和三相两种，除低压并联电容器外,其余均为单相;按其外壳材料可分为金属外壳、瓷绝缘外壳、胶木筒外壳等；按其用途又可分为以下8种。
①并联电容器：原称移相电容器。
主要用来补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量,降低线路损耗。
单相并联电容器主要由心子、外壳和出线结构等几部分组成。
用金属箔(作为极板)与绝缘纸或塑料薄膜叠起来一起卷绕，由若干元件、绝缘件和紧固件经过压装而构成电容心子，并浸渍绝缘油。
电容极板的引线经串、并联后引至出线瓷套管下端的出线连接片。
电容器的金属外壳内充以绝缘介质油。
②串联电容器：串联于工频高压输、配电线路中，用以补偿线路的分布感抗，提高系统的静、动态稳定性，改善线路的电压质量，加长送电距离和增大输送能力。
其基本结构与并联电容器相似。
③耦合电容器：主要用于高压电力线路的高频通信、测量、控制、保护以及在抽取电能的装置中作部件用。
耦合电容器的高压端接于输电线上，低压端经过耦合线圈接地，使高频载波装置在低电压下与高压线路耦合。
耦合电容器外壳由瓷套和钢板制成的底和盖构成。
外壳内装有薄钢板制成的扩张器，以补偿浸渍剂体积随温度的变化。
④断路器电容器：原称均压电容器。
主要用于并联在超高压断路器的断口上起均压作用，使各断口间的电压在分断过程中和断开时均匀、并可改善断路器的灭弧特性，提高分断能力。
常用的断路器电容器的结构与耦合电容器相似。
随着高压陶瓷电容器的发展，已有采用陶瓷电容器作为电容元件，再装入瓷套和钢板制成的外壳中制成的断路器电容器。
⑤电热电容器：用于频率为40～24000赫的电热设备系统中，以提高功率因数、改善回路的电压或频率等特性。
电热电容器因发热量较大，必须保证其散热良好，通常极板采用水冷却。
适用于4000赫以上的电热电容器，其外壳用黄铜板焊接而成。
电子元器件的分类与功能电子元器件是电子设备中的组成部分，它们具有不同的功能和特点。
电子元器件根据其功能和用途可以分为不同的类型。
本文将介绍几种常见的电子元器件，并详细解释它们的分类和功能。
1. 电阻器（Resistor）- 电阻器用于限制电流流动，通过产生电阻来控制电路中的电压和电流。
- 根据电阻值的大小可分为固定电阻器和变阻器。
固定电阻器的电阻值固定，而变阻器可以调节电阻值。
- 常见的电阻器有碳膜电阻、金属膜电阻、线绕电阻等。
2. 电容器（Capacitor）- 电容器用于存储和释放电荷。
它由两个带电极板和介质组成。
- 根据介质的类型可以分为小型电容器、陶瓷电容器、铝电解电容器等。
- 电容器具有吸收噪声、滤波和能量存储等功能。
3. 电感器（Inductor）- 电感器用于储存和释放磁能，通过电流的变化来产生电场和磁场。
- 电感器主要由线圈和铁芯组成。
- 电感器在电源滤波、频率选择和振荡器等电路中有重要作用。
4. 二极管（Diode）- 二极管是一种用来控制电流流动方向的元器件。
- 它具有单向导通的特性，正向导通时电流可以流动，反向截止时电流无法通过。
- 常用的二极管有普通二极管、稳压二极管、肖特基二极管等。
5. 三极管（Transistor）- 三极管是一种具有放大和开关功能的半导体器件。
- 它由三个区域组成，分别为基极、发射极和集电极。
通过控制基极电流可以控制集电极电流的变化。
- 三极管广泛应用于放大器、振荡器、计算机逻辑门等电路中。
6. 集成电路（Integrated Circuit）- 集成电路是多个电子元件以及其它传导材料集成在一个晶片上的芯片。
- 它具有体积小、功耗低和可靠性高等优点。
- 集成电路根据应用可以分为模拟集成电路和数字集成电路。
7. 传感器（Sensor）- 传感器是将非电信号转换成电信号的装置。
- 它可以感知各种物理量和环境信号，如温度、压力、光线等。
- 传感器广泛应用于工业自动化、环境监测、医疗设备等领域中。
1.电容器的作用和特征：
电容是一种储存电荷的容器，或者说它是一种储存电能的元件，在电路中作隔直流、旁路、耦合、滤波以及和电感一起组成谐振回路等。
2.电容的单位：法拉（F）、微法拉（μ F）、
微微法拉（PF）〈也称做皮法〉以及纳法.
转换公式：
1法（F）= 106微法（μF ）= 1012微微法拉（PF）
1法= 109纳法
4.电容的分类:
①电解电容
由于材质的关系，电解电容不可以安装在比其本身耐压值大的电路中，否则易发生爆炸等危险！
注：趴式电容插前要擦硅胶
②固定电容（无极电容）
法拉是一个较大的单位,所以通常省略表示的单位是皮法(PF).此处应该为30 PF 注:有些固定电容如标有222,并不表示是222皮法,而是22× 102= 2200 PF
固定电容分为:陶瓷(称作瓷介电容)、云母、纸质、金属膜、涤纶等。
电容器的分类及应用场合电容器是一种能储存电荷的电子元件，主要用于调节电流和电压的稳定性，以及进行电荷的储存和释放。
根据其结构和性能特点，电容器可以分为以下几种类型：固定电容器、可变电容器、电解电容器、陶瓷电容器和薄膜电容器。
1. 固定电容器：固定电容器是一种电容器，其电容值在制造过程中被固定下来，无法调节。
固定电容器主要分为陶瓷电容器和薄膜电容器两种。
（1）陶瓷电容器：陶瓷电容器是由陶瓷材料制成的电容器，具有较高的电容值，稳定性好，工作频率范围广。
它常用于电子电路中的耦合、绕组绝缘和信号隔离等场合。
（2）薄膜电容器：薄膜电容器是以金属薄膜为电极介质的电容器，具有较小的尺寸和较高的可靠性，广泛应用于电子电路中的滤波、耦合、绕组绝缘等场合。
2. 可变电容器：可变电容器是一种可以调节电容值的电容器，能够根据外界信号或控制器调节电容值大小。
可变电容器主要分为悬浮式电容器和固定电容器两种。
（1）悬浮式电容器：悬浮式电容器由一个可移动的金属板和一个固定的金属板组成，通过移动可调变金属板间的距离，从而改变电容值的大小。
悬浮式电容器常用于无线电调谐器、收音机和电视等设备中。
（2）固定电容器：固定电容器是一种使用多个可调变电容器组成的电容器，通过选择不同的固定电容值来调整电容值的大小。
固定电容器常用于电感元件调谐、振荡电路和变频器等场合。
3. 电解电容器：电解电容器是一种以电解液为介质的电容器，具有较大的电容值和良好的频率特性。
电解电容器主要分为铝电解电容器和钽电解电容器两种。
（1）铝电解电容器：铝电解电容器是一种电容值较大的电容器，其电容值可以从几微法拉到几毫法拉不等。
铝电解电容器常用于电源滤波、信号耦合、发射电路和音响设备等高频率场合。
（2）钽电解电容器：钽电解电容器是一种电容值较小但电容压缩率高的电容器，具有较好的频率特性和工作温度范围。
钽电解电容器常用于超声波发生器、高速计数器和精密测量仪器等场合。
电容器在各个领域都有着广泛的应用。
电容的特性结构任务目标；电容器的特性、结构、参数、误差等级及标注方法。
学习目标；了解电容器的特性、结构、参数、误差等级及标注方法。
电容器是电路的基本组件之一，它是电力系统和电子技术中最常见的一种组件。
在电力系统中它可以起到补尝电压的作用，在电子系统中可以起到滤波、隔直、耦合、旁路等作用，还可以利用它出现电火花的作用。
可见电容器是一种应用非常广泛的电子组件，学习和认识电容器非常重要，不懂电容器，以后的电子电路就无法去分析。
1、什么是电容器被绝缘物分开而又相互靠近的两个导体的总体称电容器（简称电容）。
电容器是由两块金属板做电极，中间夹一层绝缘体（也称电解质）所构成，当你在金属板间加上电压时，极板上就会储存电荷，所以说电容器实际上也是一种能储存电荷的容器。
电容器的内部结构如图1所示。
图1 电容器的内部结构2、电容器在电路中的图形符号电容器在电路中用字母“C”表示，其电路符号如图2所示。
图2电容器电路符号a）为固定电容b）为电解电容的简化符号c）为电解电容d）为可变电容e）为微调电容f）为国外电解电容符号3、电容器的分类1.按结构分类：固定电容、可变电容、微调电容。
2.按介质材料分类：以空气为介质、电解介质、无机介质、有机介质。
3.按封装形式分类：圆柱形、长方形、圆片型、球型、方形等。
4.按用途分类：高频电容、低频电容、高压电容、低压电容。
5.按极性分类：有极性电容和无极性电容。
4、电容器的特性电容器的特性是通交隔直，也就是说，交流电可以通过，而直流电不可以通过，为什么呢？电容器的特性要比电阻器复杂得多，掌握和弄通电容器的特性是分析电路的关键所在，很多情况下，对电路工作的工作原理分析不正确或根本无从下手，其原因是对元器件的特性不了解，所以掌握电容器的主要特性及其相应的变化是分析电容器参与电路工作原理的基础。
1）电容器的通交特性电容器接在交流电路中（交流电的电压绝对不能超过接入电容器的直流耐压），由于交流电的大小和方向在随着时间的变化而变化，致使电容器进行反复的充电和放电，电路中相应不断的出现交变的电流，电路中一直有交流电流的流动，就好似交流电能直接通过电容器，即通交流。
电容器原理
电容器是一种电子元件，用于储存电荷并产生电场。
它由两个具有电介质的导体板构成，中间通过电介质隔开。
当电容器接通电源时，正极导体板上的电子向负极导体板倾斜，形成正向电荷。
而负极导体板上缺少的电子形成负向电荷。
电容器的原理基于电场力的相互作用。
由于电介质在介质中具有抗电导作用，它会阻止电流的流动，因此电荷会聚集在导体板上。
当电压施加到电容器上时，电荷会从电源流向正极板，使得正极板获得正向电荷，同时负极板获得负向电荷。
电容量是一个反映电容器性能的物理量。
它取决于电容器的几何形状、导体板材料以及所采用的电介质。
电容器的容量越大，说明它能存储更多的电荷。
电容器广泛应用于电子电路中。
它可以用于储存电能、平滑电压、隔离直流信号和交流信号等。
此外，电容器还可以参与振荡电路、滤波电路和调整频率等电路中的运算。
在实际应用中，我们需要了解电容器的电压和电荷之间的关系。
根据电容器的特性，电荷量与电容器的电压成正比。
这个比例关系由电容器的电容量决定，可以使用以下数学公式来表示：Q = C ×V，其中Q表示电荷量，C表示电容量，V表示电压。
总之，电容器是一种重要的电子元件，它基于电场力的相互作用来存储电荷并产生电场。
它在电子电路中有着广泛的应用，
可以起到储能、平滑电压和隔离信号等作用。
电容器的性能由电容量决定，电荷量与电容器的电压成正比。
电容器科技名词定义中文名称：电容器英文名称：capacitor，condenser定义：由两片接近并相互绝缘的导体制成的电极组成的储存电荷和电能的器件。
应用学科：电力（一级学科）；变电（二级学科）电容器电容器通常简称其为电容，用字母C表示。
定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。
英文名称：capacitor。
电容是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。
定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。
基本原理电容器是由两个电极及其间的介电材料构成的。
介电材料是一种电介质，当被置于两块带有等量异性电荷的平行极板间的电场中时，由于极化而在介质表面产生极化电荷，遂使束缚在极板上的电清晰的高频电容荷相应增加，维持极板间的电位差不变。
这就是电容器具有电容特征的原因。
电容器中储存的电量Q等于电容量C与电极间的电位差U 的乘积。
电容量与极板面积和介电材料的介电常数ε成正比，与介电材料厚度（即极板间的距离）成反比。
编辑本段定义1.电路中具有储存电荷功能的装置叫做电容器。
（鲁科版）2.电容器是一种常用的电学元件，它可以用来储存电荷。
（粤教版）3.物理学中，把能储存电荷和电能的装置叫做电容器。
（沪科版）编辑本段器件功能充电和放电是电容器的基本功能。
充电使电容器带电（储存电荷和电能）的过程称为充电。
这时电容器的两个极板总是一个极板带正电，另一个极板带等量的负电。
把电容器的一个极板接电源（如电池组）的正极，另一个极板接电源的负极，两个极板就分别带上了等量的异种电荷。
充电后电容器的两极板之间就有了电场，充电过程把从电源获得的电能储存在电容器中。
放电使充电后的电容器失去电荷（释放电荷和电能）的过程称为放电。
例如，用一根导线把电容器的两极接通，两极上的电荷互相中和，电容器就会放出电荷和电能。
放电后电容器的两极板之间的电场消失，电能转化为其它形式的能。
电解电容器在一般的电子电路中，常用电容器来实现旁路、耦合、滤波、振荡、相移以及波形变换等，这些作用都是其充电和放电功能的演变。
电容器在电路中的作用：在直流电路中，电容器是相当于断路的。
电容器是一种能够储藏电荷的元件，也是最常用的电子元件之一。
这得从电容器的结构上说起。
最简单的电容器是由两端的极板和中间的绝缘电介质（包括空气）构成的。
通电后，极板带电，形成电压（电势差），但是由于中间的绝缘物质，所以整个电容器是不导电的。
不过，这样的情况是在没有超过电容器的临界电压（击穿电压）的前提条件下的。
我们知道，任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。
电容也不例外，电容被击穿后，就不是绝缘体了。
不过在中学阶段，这样的电压在电路中是见不到的，所以都是在击穿电压以下工作的，可以被当做绝缘体看。
陶制电容器但是，在交流电路中，因为电流的方向是随时间成一定的函数关系变化的。
而电容器充放电的过程是有时间的，这个时候，在极板间形成变化的电场，而这个电场也是随时间变化的函数。
实际上，电流是通过场的形式在电容器间通过的。
在中学阶段，有句话，就叫通交流，阻直流，说的就是电容的这个性质。
旁路旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。
就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。
为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。
这能够很好地防止输入值过大而导致的地电位抬高和噪声。
地电位是地连接处在通过大电流毛刺时的电压降。
去耦去耦，又称解耦。
从电路来说，总是可以区分为驱动的源和被驱动的负载。
如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的“耦合”。
去耦电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰，在电路中进一步减小电源与参考地之间的高频干扰阻抗。
将旁路电容和去藕电容结合起来将更容易理解。
旁路电容实际也是去耦合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。
高频旁路电容一般比较小，根据谐振频率一般取0.1μF、0.01μF 等；而去耦合电容的容量一般较大，可能是10μF 或者更大，依据电路中分布参数、以及驱动电流的变化大小来确定。
旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。
这应该是他们的本质区别。
滤波从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。
但实际上超过1μF 的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。
有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。
电容的作用就是通高阻低，通高频阻低频。
电容越大低频越不容易通过。
具体用在滤波中，大电容（1000μF）滤低频，小电容（20pF）滤高频。
曾有网友形象地将滤波电容比作“水塘”。
由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。
它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。
滤波就是充电，放电的过程。
储能储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。
电压额定值为40～450VDC、电容值在10～220 000μF 之间的铝电解电容器（如EPCOS 公司的 B43504或B43505系列以及Yadacon公司的CD135,CD136系列电容）是较为常用的。
根据不同的电源要求，器件有时会采用串联、并联或其组合的形式，对于功率级超过10KW 的电源，通常采用体积较大的罐形螺旋端子电容器。
编辑本段发展简况最原始的电容器是1745年荷兰莱顿大学P.穆森布罗克发明的莱顿瓶，它是玻璃电容器的雏形。
1874年德国M.鲍尔发明云母电容器。
1876年英国D.斐茨杰拉德发明纸介电容器。
1900年意大利L.隆巴迪发明瓷介电容器。
30年代人们发现在陶瓷中添加钛酸盐可使介电常数成倍增长,因而制造出较便宜的瓷介电容器。
1921年出现液体铝电解电容器，1938年前后改进为由多孔纸浸渍电糊的干式铝电解电容器。
1949年出现液体烧结钽电解电容器，1956年制成固体烧结钽电解电容器。
50年代初，晶体管发明后，元件向小型化方向发展。
随着混合集成电路的发展，又出现了无引线的超小型片状电容器和其他外贴电容器。
编辑本段介电材料电容器所用介电材料主要为固体，可分为有机和无机两大类。
根据分子结构形式，无机介电材料有微晶离子结构、无定形结构和两者兼有的结构（如陶瓷、玻璃、云母等）。
有机介电材料主要为共价键组成的高分子结构，按结构对称与否又可分为非极性（如聚丙烯、聚苯乙烯等）和极性（聚对苯二甲酸乙二酯等）两类。
电解电容器所用介质是直接生长在阳极金属上的氧化膜，也是离子型结构。
介电材料在外电场作用下会发生极化、损耗、电导和击穿等现象，它们代表着电介质的基本特性，而这些特性又取决于组分和分子结构形式。
非极性有机材料和离子结构较完善而紧密的无机材料的极化，属于快速极化类型；而极性有机材料和结构松弛的离子晶体则属于缓慢极化类型。
前者介电常数ε较低，损耗角正切tgδ值很小，温度、频率特性较好,且体积电阻率也较高；后者则大致相反。
工程用介电材料不是理想的电介质，具有不同程度的杂质、缺陷和不均匀性。
这是产生不同的体积电阻率ρV和击穿场强Eb的原因。
附表列出电容器常用介电材料的极化形式及其介电特性。
编辑本段主要特性参数1耐压2容量标称电容量和允许偏差标称电容量是标志在电容器上的电容量。
电容器的基本单位是法拉，简称法（F），但是，这个单位太大，在实地标注中很少采用。
其它单位关系如下：1F=1000mF1mF=1000μF1μF=1000nF1nF=1000pF电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。
精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）。
一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。
各种电容介绍额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。
绝缘电阻直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻。
像陶瓷电容器、薄膜电容器的话，绝缘电阻是越大越好的，而铝电解电容之类的绝缘电阻是越小越好。
电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。
损耗角正切在规定频率的正弦电压下，电容器的损耗功率除以电容器的无功功率为耗损角正切。
在实际应用中，电容器并不是一个纯电容，其内部还有等效电阻。
对于电子设备来说，要求RS越小越好。
也就是说要求损耗功率越小，其与电容的功率夹角越小。
电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。
各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。
在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。
温度特性通常以20摄氏度基准温度的电容量与有关温度的电容量百分比表示。
频率特性随着频率的上升，一般电容器的电容量呈现下降的规律。
电容器使用寿命电容器的使用寿命随着温度的增加而减少。
主要原因是温度加速化学反应而使介质随时间而退化。
温度系数在一定温度范围内，温度每变化1℃，电容量的相对变化值。
温度系数越小越好。
常用公式平行板电容器公式中C=εS/4πkd编辑本段型号命名与标示电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。
依次分别代表名称、材料、分类和序号。
第一部分：名称，用字母表示，电容器用C；第二部分：材料，用字母表示；第三部分：分类，一般用数字表示，个别用字母表示。
第四部分：序号，用数字表示。
空调配件电容器用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介电容器容量标示1．直标法用数字和单位符号直接标出。
