教你识别电子元器件大全(含图片)

第1幅：各种三极管封装图片第2幅：各种三极管图片注意：有些象第2幅，除图1，7以外，有的是单个二极管或双二极管。

使用时要注意。

第1幅：图1，4，8工字形电感线圈。

图2，9，10环形电感。

图6贴片电感。

图3，5，7小型变压器图片第2幅：图40 可调电感。

图41 中周。

图42空心电感。

图43色环电感。

第1幅图1，9 普通电阻图2 电阻排图3 ，5贴片电阻。

图4，10 水泥电阻。

图6 功率电阻。

图7 变阻器。

图8 柱形贴片电阻。

图10，11 光敏电阻第2幅图1，2，3，4 大功率电阻。

图5，6，7，8压敏电阻。

图9 线绕陶瓷电阻第3幅第1幅图1 胆电容。

图2 灯具电容器。

图3 MKPH电容。

图4 MET电容。

图5，10 PEI电容，图6，胆贴片电容。

图7 MPE电容。

图8贴片电容。

图11 轴向电解电容器。

图12 MPP电容第2幅图1 PPN电容。

图2 PET电容。

图3 MEA电容图4MPB 电容。

图5 PPT 电容。

图6 MPT电容。

图7电解电容器。

图8 MET电容。

图9 MKPH电容。

图10，11电机用电容。

图12 MKS电容。

第3幅：图1 MKS电容。

图2 瓷片电容。

图3 ，4 MKP电容。

图5 贴片电解电容。

图6 史普瑞电容 Sprague Orange Drop Capacitors。

图7 电机用电容。

图8 MKT电容。

图9陶瓷电容。

第4幅：图1 MKS电容。

图3，8 云母电容。

图4 MPP电容。

图5 MKP电容。

图9 MEP电容。

图10 MPP电容。

图11 PPN电容。

图12 PEI电容。

第5幅：图1，2，3，陶瓷电容器。

图4 色环陶瓷电容。

图5，10，11，电机起动及运行电容器。

图12充放电用电容第6幅：图1 双连调谐电容。

图2微调电容。

图3 四连调谐电容。

图4 单连调谐电容。

元件識別指南第 1 頁共 12 頁===============================================================================(訓練教材)制訂日期：修訂日期：編寫人：審核人：批准人：1.0 目的制訂本指南﹐規範公司的各層工作人員認識及辯別日常工作中常用的各類元件．2.0 范圍公司主要產品(電腦主機板)中的電子元件認識:2.1工作中最常用的電子元件有﹕電阻﹑電容﹑電感﹑晶體管(包括二極管﹑發光二極管及三极管)﹑晶體﹑晶振(振蕩器)和集成電路(IC)。

2.2 連接器件主要有﹕插槽﹑插針﹑插座等。

2.3 其它一些五金塑膠散件﹕散熱片﹑膠釘﹑跳線鐵絲等。

3.0 責任3.1 公司的各層工作人員﹐正確認識及辯別日常操作中常用的各類元件﹐結合產品BOM的學習并應掌握以下基礎知識或內容﹕A) 從外觀就能看出該元件的種類﹐名稱以及是否有極性(方向性)。

B) 從元件表面的標記就能讀出該元件的容量﹐允許誤差范圍等參數。

C) 能辯識各類元件在線路板上的絲印圖。

D) 知道在作業過程中不同元件需注意的事項。

3.2 本指南由品管部負責編制;4.0 電子元件4.1 電阻電阻用“R”表示﹐它的基本單位是歐姆(Ω)1MΩ(兆歐)=1000KΩ(千歐)=Ω公司常用的電阻有三種﹕色環電阻﹑排型電阻和片狀電阻。

4.1.1 色環電阻色環電阻的外觀如圖示﹕圖1 五色環電阻圖2 四色環電阻較大的兩頭叫金屬帽﹐中間几道有顏色的圈叫色環﹐這些色環是用來表示該電阻的阻值和范圍的﹐共有12種顏色﹐它們分別代表不同的數字(其中金色和銀色表誤差)﹕顏色棕紅橙黃綠藍紫灰白黑金銀代表數字 1 2 3 4 5 6 7 8 9 0 +5% +10%我們常用的色環電阻有四色環電阻(如圖2)和五色環電阻(如圖1)﹕1).四色環電阻(普通電阻)﹕電阻外表上有四道色環﹕這四道環﹐首先是要分出哪道是第一環﹑第二環﹑第三環和第四環﹕標在金屬帽上的那道環叫第一環﹐表示電阻值的最高位﹐也表示讀值的方向。

常见电子元器件的识别(单位，标识方法等)电阻的识别(电阻的单位，标识方法等)一、电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×102Ω（即4.7K）；104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ 10-2 ±10金色/ 10-1 ±5黑色0 100 /棕色1 101 ±1红色2 102 ±2橙色3 103 /黄色4 104 /绿色5 105 ±0.5蓝色6 106 ±0.2紫色 7 107 ±0.1 灰色 8 108 /白色 9 109 +5至 -20 无色 / / ±204常见电阻器的外形及电路符号金属膜电阻光敏电阻热敏电阻可变电阻（电位器）11③色标法：用不同颜色的色环表示电阻器的阻值和误差。

四环电阻器、五环电阻器四环电阻器色环颜色与数值对照表±10%×10－2银±5%×10－1金×1000黑×10999白±0.05%×10888灰±0.1%×10777紫±0.25%×10666蓝±0.5%×10555绿×10444黄×10333橙±2%×10222红±1%×10111棕误差倍率第2位数第1位数第4色环第3色环第2色环第1色环色环颜色12五环电阻器色环颜色与数值对照表×100黑×109999白±0.05%×108888灰±0.1%×107777紫±0.25%×106666蓝±0.5%×105555绿×104444黄±2%×102222红±1%×101111棕误差倍率第3位数第2位数第1位数第5色环第4色环第3色环第2色环第1色环色环颜色电位器：16一种阻值可以连续调节的电阻器，用来进行阻值、电位的调节。

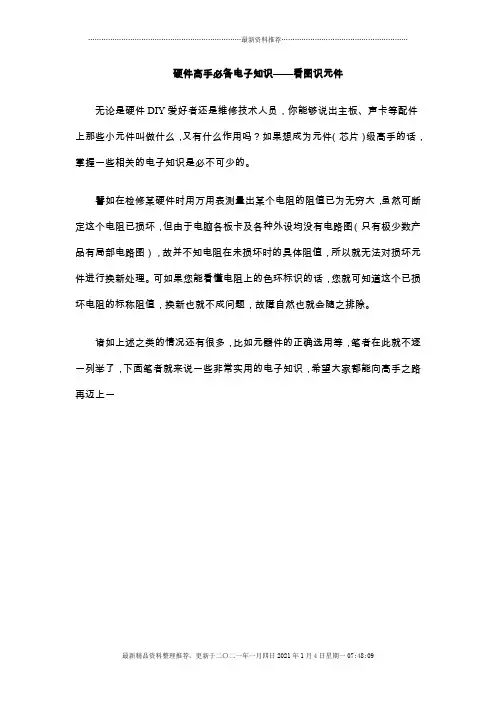

硬件高手必备电子知识——看图识元件无论是硬件DIY爱好者还是维修技术人员，你能够说出主板、声卡等配件上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。

譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大，虽然可断定这个电阻已损坏，但由于电脑各板卡及各种外设均没有电路图（只有极少数产品有局部电路图），故并不知电阻在未损坏时的具体阻值，所以就无法对损坏元件进行换新处理。

可如果您能看懂电阻上的色环标识的话，您就可知道这个已损坏电阻的标称阻值，换新也就不成问题，故障自然也就会随之排除。

诸如上述之类的情况还有很多，比如元器件的正确选用等，笔者在此就不逐一列举了，下面笔者就来说一些非常实用的电子知识，希望大家都能向高手之路再迈上一一、电压，电流电压和电流是亲兄弟，电流是从电压（位）高的地方流向电压（位）低的地方，有电流产生就一定是因为有电压的存在，但有电压的存在却不一定会产生电流——如果只有电压而没有电流，就可证明电路中有断路现象（比如电路中设有开关）。

另外有时测量电压正常但测量电流时就不一定正常了，比如有轻微短路现象或某个元件的阻值变大现象等，所以在检修中一定要将电压值和电流值结合起来进行分析。

在用万用表测试未知的电压或电流时一定要把档位设成最高档，如测量不出值来再逐渐地调低档位。

注：电压的符号是“V”，电流的符号是“A”。

二、电阻器各种材料对它所通过的电流呈现有一定的阻力，这种阻力称为电阻，具有集总电阻这种物理性质的实体（元件）叫电阻器（简单地说就是有阻值的导体）。

它的作用在电路中是非常重要的，在电脑各板卡及外设中的数量也是非常多的。

它的分类也是多种多样的，如果按用处分类有：限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等；如果按外形及制作材料分类有：金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等；如果按功率分类有：1/16W、1/8W、1/4W、1/2W、1W……等等。

电子元件图片识别电阻的图片第1幅图1，9 普通电阻图2 电阻排图3 ，5 贴片电阻。

图4，10 水泥电阻。

图6 功率电阻。

图7 变阻器。

图8 柱形贴片电阻。

图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。

图5，6，7，8压敏电阻。

图9 线绕陶瓷电阻电阻的图片第3幅微调电阻的图片第1幅：可调电阻/微调电阻图片微调电阻的图片第2幅：可调电阻/微调电阻图片微调电阻的图片第3幅：可调电阻/微调电阻图片图1，2，3，4，6，7，8，11，12基本旋转电位器图片。

图3线绕电位器图片。

图5，9双联电位器/同步电位器图片。

图10直滑电位器图片各种电位器的图片第3幅：图1线绕变阻器。

图2，4基本旋转电位器图片。

图5多圈电位器图片电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。

图2 灯具电容器。

图3 MKPH电容。

图4 MET电容。

图5，10 PEI电容，图6，胆贴片电容。

图7 MPE电容。

图8贴片电容。

图11 轴向电解电容器。

图12 MPP电容各种电容器图片第2幅图1 PPN电容。

图2 PET电容。

图3 MEA电容图4MPB 电容。

图5 PPT 电容。

图6 MPT电容。

图7电解电容器。

图8 MET电容。

图9 MKPH电容。

图10，11电机用电容。

图12 MKS电容。

各种电容器图片第3幅：图1 MKS电容。

图2 瓷片电容。

图3 ，4 MKP电容。

图5 贴片电解电容。

图6 史普瑞电容Sprague Orange Drop Capacitors。

图7 电机用电容。

图8 MKT电容。

图9陶瓷图1 MKS电容。

图3，8 云母电容。

图4 MPP电容。

图5 MKP电容。

图9 MEP电容。

图10 MPP电容。

图11 PPN电容。

图12 PEI电容。

图1，2，3，陶瓷电容器。

图4 色环陶瓷电容。

图5，10，11，电机起动及运行电容器。

图12充放电用电容各种电容器图片第6幅：图1 双连调谐电容。

图2微调电容。

电子元器件技术培训电子元器件电子电路中常用的器件包括：电阻、电容、二极管、三极管、可控硅、轻触开关、液晶、发光二极管、蜂鸣器、各种传感器、芯片、继电器、变压器、压敏电阻、保险丝、光耦、滤波器、接插件、电机、天线等。

本课件只针最常用的各种元件进行讲解，抛砖引玉，各位学员在日常中应注意积累相关知识。

电阻一、电阻作为电路中最常用的器件，电阻器，通常简称为电阻（以下简称为电阻）。

电阻几乎是任何一个电子线路中不可缺少的一种器件，顾名思义，电阻的作用是阻碍电子的作用。

在电路中主要的作用是：缓冲、负载、分压分流、保护等作用。

碳电阻器碳膜电器碳膜电阻器是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。

气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。

改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。

优点:制作简单，成本低；缺点:稳定性差，噪音大、误差大。

金属氧化皮膜电阻器金属氧化皮膜电阻器随着电子设备的发展其构成的零件亦趋向小型化、轻型化及耐用化等趋势。

在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。

刻槽和改变金属膜厚度可以控制阻值。

优点:体积小、精度高、稳定性好、噪音小、电感量小；缺点:成本高。

绕线电阻器、无感性绕线电阻器绕线电阻器、无感性绕线电阻器把碳黑、树脂、粘土等混合物压制后经过热处理制成。

在电阻上用色环表示它的阻值。

这种电阻成本低，阻值范围宽，但性能差，很小采用。

优点:功率大；缺点:有电感，体积大，不宜作阻值较大的电阻。

水泥型绕线电阻器水泥型绕线电阻器将电阻线绕於无咸性耐热瓷件上或用氧化膜电阻等固定电阻器，外面加上耐热，耐湿及耐腐蚀的材料保护固定而成。

水泥型电阻是把电阻体放入方形瓷器框内，用特殊不燃性耐热水泥充填密封而成。

具有耐高功率、散热容易、稳定性高等特点,额定功率一般在1瓦以上。

优点:功率大；缺点:有电感，体积大，不宜作阻值较大的电阻。

元件识别指南目的制订本指南,规范公司的各层工作人员认识及辨别日常工作中常用的各类元件;范围公司主要产品电脑主机板中的电子元件认识：工作中最常用的的电子元件有：电阻、电容、电感、晶体管包括二极管、发光二极管及三极管、晶体、晶振振荡器和集成电路IC;连接器元件主要有：插槽、插针、插座等;其它一些五金塑胶散件：散热片、胶针、跳线铁丝等;电子元件电阻电阻用“R”表示,它的基本单位是欧姆Ω1MΩ兆欧=1,000KΩ千欧=1,000,000Ω公司常用的电阻有三种：色环电阻、排型电阻和片状电阻;色环电阻的外观如图示：图1五色环电阻图2四色环电阻较大的两头叫金属帽,中间几道有颜色的圈叫色环,这些色环是用来表示该电阻的阻值和范围的,共有12种颜色,它们分别代表不同的数字其中金色和银色表误差：颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10%我们常用的色环电阻有四色环电阻如图2和五色环电阻如图1：1.四色环电阻普通电阻：电阻外表上有四道色环：这四道环,首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环,表示电阻值的最高位,也表示读值的方向;如黄色表示最高位为四,紧挨第一环的叫第二环,表示电阻值的次高位,如紫色表示次高位为7；紧挨第2环的叫第3环,表示次高位后“0”的个数,如橙色表示后面有3个0；最后一环叫第4环,表示误差范围,一般仅用金色或银色表示,如为金色,则表示误差范围在±10%之间;例如：某电阻色环颜色顺序为：黄-紫-橙-银,表示该电阻的阻值为：47,000Ω=47KΩ,误差范围：±10%之间;2.五色环电阻精密电阻:它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A有些五色环电阻,两端的金属都有色环;这种电阻都会有4道色环相对靠近,集中在一起,而另一道色环则远离那4道色环,单独标在金属帽上的色环是表误差的第5环;B五色环电阻增加了第3道色环表示阻值的低位,第五环表示误差范围;1.SMD排型电阻简称排阻,排阻的外形如图3,它没有极性;它的内部结构实际上是由多个小电阻排列在一起,所以叫排阻;图3排型电阻图4单片电阻2.SMD单片电阻,它的体积小如碎米,按其几何尺寸可分0805、0603等型,没有极性;示值方法为：精密电阻：以两位数字和一位英文字母表示,数字表有效数字的代码,字母表示十的幂次关系,两者之积即为其阻值;如：47B,“47”是301的代号,“B”表示101,所以该电阻的阻值为301×101=3010欧姆;详细资料可查询物料规格承认书有关精密电阻之阻值对照表;片状电阻表面有丝印,由于误差不同而分三位数和四位数表示：A对于三位数表示的,前二位表示有效数字,第三位数表示有效数字后“0”的个数,这样得出的阻值单位为其基本单位欧姆Ω;如：“223”表示22000欧姆;这种电阻的误差范围一般是J 级,即±5%;B对于四位数表示的,前三位表示有效数字,第四位数表示有效数字后“0”的个数,这样得出的阻值单位也为其基本单位欧姆Ω;如：“1001”表示1000欧姆;这种电阻的误差范围一般是±1%;C片状电阻除了阻值与误差等级这两个参数外,还有承受功率和体积二个参数,常用的各1311等,其规格代号分别为Q、F、H和B;电阻的体积用英制单位英寸表示,如0603表示×英寸,一般而言,0805规格的电阻承受的功率为1/10W,也有少部分为1/8W,1206规格的电阻承受的功率为1/8W;当客户封电阻的供应商有特殊要求时即常说的牌子,可在产品BOM上描述;3.DIP排型电阻◆A型排阻：内部结构如图,每个小电阻的阻值都一样,小电阻的其中一脚全部连通到第1脚“1”上,因此第1脚“1”与任何一只脚的阻值都相同,公共脚与其他脚不能插错,所以A型排阻有极性;在实物上有小点一端的脚即为第1脚,插机时对应相应位置的小点即可;◆B型排阻：内部结构如图,各个小电阻的阻值各自独立地排列在一起,每个小电阻的阻值都一样,因此B型排阻没有公共脚,脚数一定为偶数,它没有极性;1 2 3 4 5 6A型排阻内部结构B型排阻内部结构A型排阻阻值的表示方法有以下四种：A．三位数表示方法：前面二位数字表示该排阻的阻值的最高位和次高位,第3从头再来表示“0”的个数;如：472T表示该排阻的阻值为4700欧姆,误差等级为T级;B．“R”表示法：“R”表示小数点,如3R2表示该排阻的阻值为欧姆;C．“K”表示法：“K”表示千欧单位,如4K7表示该排阻的阻值为4700欧姆;D．直接表示法：直接把阻值标出,如90Ω图示A型排阻丝印中,A10表示它是有10个小电阻的A型排阻图仅作示意；字母“SUP”表示商号、品牌；“212J”表示阻值2100Ω,误差等级为J级;热敏电阻,如下图：4．2电感电感用“L”表示,它的基本单位是亨利H1H=1,000mH毫亨=1,000,000uH微亨公司常用的电感的三种：片状电感如图6、绕线电感、色环电感如图5和磁珠;图5四色环电感图6片状电感用金属线圈与环形磁石自行绕制,无标记;外形酷似电容,如图6示贴片电感及其电感量用三位数表示,前三位为有效数字,第三位数字为有效数字后的“0”的个数,得出的电感量为微亨,其误差等级用英文字母表示：J,K,M分别表示±5%,±10%,±20%; 外型：色环电感与色环电阻外形很相似,只是体形比色环电阻明显胖一些,电感量及误差范围表示方法与色环电阻完全相同,只是得出的结果的单位是uH而不是欧姆;例如：某色环电感的第一道到第四道色环依次是“红、紫、黑、银”,则该电感的电感量为27uH,误差范围为±10%;外观是一个黑色的小圆柱体,表面没有标记如图7,电感量及误差范围需查包装盒或产品说明书;图7 磁珠电容电容用字母“C”表示,它的基本单位是法拉F1F=1000mF毫法=1,000,000nF纳法=,1000,000,000,000pF皮法公司常用的电容有：电解电容、陶瓷电容、独石电容、钽质电容和片状电容;“-”表示该脚为负极,另一脚为正极;图8 电解电容图9 片状电容如图9所示它的外壳是由陶瓷做成的,外形为扁平的近圆形大体圆形,在圆的上方有一小的圆锥体,有极性,在其中的一脚上标正号“+”表示该脚为正极,另一脚为负极;陶瓷电容钽质电容独石电容其外形似粒小石籽,没有极性;,这两个参数一般有两种表示法：A直接表示法：直接标出容量与耐压,这种方法在较大的电容如电解电容、钽质电容上常见,如图示：“10uF 16V”表示该电容的容量为10uF,耐压为16V;B三位数表示法：前面两位表示有效数值,最后一位表示零的个数,得出的容量单位是pF皮法,这种方法在较小的电容上常用,如：陶瓷,独石电容等;如：“102”表示该电容的容量为1000pF;电容的误差等级一般用英文J、K、M、Z字母来表示见附表一;耐压常见的有20V,25V,50V,63V 等；体积常见的有0603,0805,1206,1311,分别用英文字母Q,F,H,B,C表示;晶体管二极管用“D”表示,含有一个PN结,符号是它是一种单向导电元件,即电流只能朝一个方向流动从正极流向负极;因此,二极管是有极性的;二极管表示正负的方法有三种：图10 二极管1 图11二极管2 图12 二极管3A如图10,箭头所指的一端为负极,亦表示电流和流向,由正极流向负极;B如圆示,涂黑的一头表示负极,外壳用玻璃或橡胶封装的小二极管常用此法;二极管表面上的字母“INxxx”或“ISxxx”,都是二极管的标识方法,表示该元件是二极管;C如图12,缺口的一端为正极;常见的有红、黄、绿、紫、蓝、白等颜色,它们这些外观颜色即为发光时的颜色;也是有极性的,插机时要留意极性,不能插错;其外形如图：图13 发光二极管它的极性分辨如下：1.金属脚嵌在玻璃里较小的一端为正极,较大的一极是负极;2.外壳下边切弧的一端为负极,对面为正极;三极管用字母“Q”表示,它是一种能将电信号放大的元件,如图16的三极管就是一个典型的例子：像一个被削掉一小半的圆柱体,有三只脚,分别代表三极：基极b、集电极c和发射极e;三极管有极性,三只脚不能弄错;图14 三极管1 图15三极管2 图16三极管3如圆14示如图15示如图16示晶体晶体用字母“X”或“XY”表示,晶体内由一片晶片组成,它是振荡电路的振源,没有极性,外形如圆：图17 圆柱形晶体图18方形晶体有两个脚,外壳用金属封装,以保护里面的晶片,晶体的表面标记有：A商号：用英文字母表示,如：“FIC”B振荡频率：直接用数字标出,如“”表示振荡频率为兆赫兹、32768表示振荡频率为;C生产年份与月份：如“”中A表示1月份,7表97年;具体表示因供应商不同而有变化; 晶振又称振荡器晶振用字母“Y”表示,与晶体相比,晶振的内部除了晶片外,还有电阻、电容等,它已构成一个振荡电路,因此有极性;其外形如图19示,像一块方砖,有四个脚,外壳用金属封装;图19 晶振晶体表面的标记：A 商号,编号,用英文字母和数字表示,如：“DOC-70”;B 振荡频率：直接用数字表示,如“表示兆赫兹;集成电路又称IC集成电路快用字母"U"示常称IC,它有极性,表面有小槽口或圆点等表示方向,插错方向会使IC烧坏,使用时封装方向标志对应路板相应位置的方向标志;IC是集多种功能于一体的一种元件,多采用双排列扁平封装,其引脚封称排列,外观多为有很多脚的黑色方块,常见引脚数有8、14、20、24、40和64甚至100或更多;多用凹槽表示其极性,即凹槽左侧引脚的第1脚为该IC的第1脚,然后按逆时针方向给其余脚按1、2、3…自然数顺序定义;在IC表面一般有厂标,厂名,以及以字母、数字表示的芯片类型、温度范围、工作速度和生产期等;公司常用的有以下几种系列及封装形式：TTL系列：是较为普通、常用的IC,其体形小,双排脚封装,如圆19示：LGS S12GD75232D图19 TTL系列IC丝印图20 TTL系列IC其表面标示的含义是：S 12 GD 75232 D5.设计序号,为D系列;4.容量；3.IC类型,为GD；2.系列代码,为12系列；1.商号、名称,为LGS；这些表面标记中,2、3和4这三个标记是最重要的,只有这三个标记完全相同的IC 才能代用;RAM系列﹕中文称随机存储器RAM系列的外形极性TTL系列IC,如图21及图22所示,不同之处在于表面标记：41256AP-15KM 9942图21 RAM系列IC丝印图22 RAM系列IC外观 KM 1256 A P -15 99426.年份99与生产周42;5.存取速度；4.封装型号,为P；3.设计序号,为A；2.储存容量；1.商号,为KM；这些表面标记中以2和5最为重要,这两个参数不同的RAM系列IC一定不能代用,而且,就算这两个参数相同,但生产厂家不同,都要先经过测试合格后才能代用; ROM系列﹕中文称只读存储器一般,ROM输入资料后是不可以擦除的,可以将输入的资料擦除的ROM有两种：EPROM 中文称：此外线可擦除式可只读存储器和EEROM电可擦除式只读存储器;ROM的外形与RAM相似,如图23所示,不同的是表面丝印,如图23及图24：MX J99313329F002NTPC-12IA7771TAIWAN图23 ROM系列丝印图24 ROM系列MX 29F 002 NTPC -12 LA77716.版本号;5.存取速度；4.设计序号；3.存储容量；2.ROM代号；1.商号；这些标记中以2、3和4是最重要的;PAL系列﹕中文称可编程逻辑阵列IC在我们公司较少用到,外形与前面学过的几种很相似,不同之处在于其表面丝印：PAL 16 L 8 A5.速度如为A"示传送延时为25ns,如为B"表示传送延时为15ns4.可输入数目3.输出类型分组合型：用“L”表示；带锁存弄：用“R”表示；可改变型：用“V”表示2.可输入数目；1.商号；这些标记中2、3、4和5都很重要,PAL需要代用,必须2、3、4、5项完全相同,如果2、3、4任何一项不相同则不可代用；2、3、4项相同而5项不同的PAL,须以试验确认才可代用;IC的封装形式有：SOP、SOJ、QFP、PLCC、PGA、BGA球栅阵列封装IC等,如下图图25 BGAIC连接器件扩展槽SLOT：用以连接声卡、网卡、显示卡和边卡内存条等等适配卡,有以下类型：ISA插槽：它有98个脚位,用于插98PIN的ISA适配卡;AGP插槽：它有124个脚位,用于插124PIN的AGP适配卡如图26;PCI插槽：它有120个脚位,用于插120PIN的PCI适配卡如图27;图26 AGP插槽图27 PCI插槽DIMM槽：动态内存插槽,168PIN,SDRAM同步动态内存即插于此槽如图28;图28 DIMM插槽SIMM槽：静态内存插槽,72PIN,SRAM静态内存即插于此槽;图29 USB头图30 KB头图31 GAME头外部输入/输出I/O接口USB系统/外围接驳口,如图29;KBKeyboard and Mouse,键盘和鼠标接头,如图30;GAME游戏或声卡接头,如图31PRTPrint,打印接头;COM1和COM2;连接座电源插座火牛座FDC和FDD: 217-1PIN,用于连接软驱;图32 FDD插座IDE:220-1PIN﹐用于连接硬盘或光驱;其外形很像FDC插座;插针与针耙插针：以针脚数量不同可分12、13、14、23、15、210-3PIN不等如图33及34;针耙：依颜色可分黄、黑、白、色等,如图25示;图33 防呆丝插针图34 23插针图35 针耙HSK散热片图36 散热片元件在印刷电路板PCB上的丝印：X1:晶体R1:电阻D1:二极管IC1:集成电路块C1:电容L1:电感Q2:三极管JP1:插针、铁丝BT:电池座RN1:排阻FDC:软驱IC2:集成电路块Y1:晶体PCI1:PCI槽DIMM1:DIMM槽F1:保险丝、电感IDE1:硬盘、光驱槽作业过程中的注意事项1.元件的外壳所用的材料大多数很脆,拿取、搬动时要轻拿轻放,避免掉落损坏；2.元件的表面标记要保护好,以免增加日后检修的困难；3.元件借用时,需有施工单或工程变更通知单等指导文件的说明;4.有极性方向性的元件,必须按规定的方向插机与贴片,否则会损坏元件；而无极性元件插反虽然不影响性能,但为了整齐美观,亦需按规定的方向操作;5.接触对静电敏感的元件,必须按防静电及强电控制指南执行,以防损坏元件;附表附表一:常用误差等级表示法等级代号 F G J K M Z 金色银色误差范围+1% +2% +5% +10% +20% +80%–20% +5% +10%。

电子元件图片识别电阻的图片第1幅图1，9 普通电阻图2 电阻排图3 ，5 贴片电阻。

图4，10 水泥电阻。

图6 功率电阻。

图7 变阻器。

图8 柱形贴片电阻。

图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。

图5，6，7，8压敏电阻。

图9 线绕陶瓷电阻电阻的图片第3幅电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。

图2 灯具电容器。

图3 MKPH电容。

图4 MET电容。

图5，10 PEI电容，图6，胆贴片电容。

图7 MPE电容。

图8贴片电容。

图11 轴向电解电容器。

图12 MPP电容各种电容器图片第2幅图1 PPN电容。

图2 PET电容。

图3 MEA电容图4MPB 电容。

图5 PPT 电容。

图6 MPT电容。

图7电解电容器。

图8 MET电容。

图9 MKPH电容。

图10，11电机用电容。

图12 MKS电容。

各种电容器图片第3幅：图1 MKS电容。

图2 瓷片电容。

图3 ，4 MKP电容。

图5 贴片电解电容。

图6 史普瑞电容Sprague Orange Drop Capacitors。

图7 电机用电容。

图8 MKT电容。

图9陶瓷各种电容器图片第4幅：图1 MKS电容。

图3，8 云母电容。

图4 MPP电容。

图5 MKP电容。

图9 MEP电容。

图10 MPP电容。

图11 PPN电容。

图12 PEI电容。

各种电容器图片第5幅：图1，2，3，陶瓷电容器。

图4 色环陶瓷电容。

图5，10，11，电机起动及运行电容器。

图12充放电用电容各种电容器图片第6幅：图1 双连调谐电容。

图2微调电容。

图3 四连调谐电容。

图4 单连调谐电容二极管的图片第1幅：图1 一般指高压二极管。

图2汽车发电机用二极管。

图3，5玻璃封装小电流二极管。

图4 砷化镓红外发光二极管。

图6 激光二极管。

图7 双二极管。

图8 大电流二极管模块。

图9 大电流二极管。

图10，11 发光二极管数码管二极管的图片第2幅：图1，2，3，4 普通二极管。

常见电子元器件的识别(单位，标识方法等)电阻的识别(电阻的单位，标识方法等)一、电阻电阻在电路中用“R ”加数字表示，如：R15表示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（K Ω），兆欧（M Ω）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法a 、数标法主要用于贴片等小体积的电路，如：472 表示 47×102Ω（即 4.7K ）； 104则表示100Kb 、色环标注法使用最多，现举例如下： 四色环电阻 五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示： 颜色 有效数字 倍率 允许偏差（%） 银色 / 10-2 ±10 金色 / 10-1 ±5 黑色 0 100 / 棕色 1 101 ±1 红色 2 102 ±2 橙色 3 103 / 黄色 4 104 /绿色 5 105 ±0.5 蓝色 6 106 ±0.2 紫色 7 107 ±0.1 灰色 8 108 /白色 9 109 +5至 -20 无色 / / ±204常见电阻器的外形及电路符号金属膜电阻光敏电阻热敏电阻可变电阻（电位器）11③色标法：用不同颜色的色环表示电阻器的阻值和误差。

四环电阻器、五环电阻器四环电阻器色环颜色与数值对照表±10%×10－2银±5%×10－1金×1000黑×10999白±0.05%×10888灰±0.1%×10777紫±0.25%×10666蓝±0.5%×10555绿×10444黄×10333橙±2%×10222红±1%×10111棕误差倍率第2位数第1位数第4色环第3色环第2色环第1色环色环颜色12五环电阻器色环颜色与数值对照表×100黑×109999白±0.05%×108888灰±0.1%×107777紫±0.25%×106666蓝±0.5%×105555绿×104444黄±2%×102222红±1%×101111棕误差倍率第3位数第2位数第1位数第5色环第4色环第3色环第2色环第1色环色环颜色16一种阻值可以连续调节的电阻器，用来进行阻值、电位的调节。
