电子元器件电阻电容电感基础知识参考大全

电子元件识基础知识电子元件是电子技术中的基本构件，它们直接决定了电子系统的性能和质量。

了解电子元件的基础知识是电子技术爱好者和从事电子工作的人员必备的技能之一。

本文将介绍电子元件的分类、电阻、电容、电感三种基本电子元件的原理和用途。

1.电子元件的分类按照功能分类，电子元件主要可以分为：被动元件和主动元件两大类。

被动元件指那些不能够增强信号强度、也不具有放大功能的元件，例如电阻、电容、电感、二极管、三极管等。

主动元件指那些可以增强信号强度、具有放大功能的元件，例如场效应管、晶体管、集成电路、光电器件等。

2.电阻电阻是电流通过时阻碍电流流过的元件。

电阻可以分为固定电阻和可变电阻。

固定电阻的电阻值是不变的，而可变电阻的电阻值可以调节。

电阻的计量单位是欧姆（Ω），量程越小则电阻值越小。

电阻的精度与其生产工艺有关。

电阻的封装有各种各样的形状和大小，列举一些常用的封装形状：SMT（表面贴装）、Axial（轴向式）、Radial（径向式）、Chip（芯片式）等。

3.电容电容是将电荷和电场储存于两个或多个导体间的元件，通常由两个金属板和一层绝缘层组成。

电容也可以分为固定电容和可变电容，电容的单位是法拉（F）。

电容的电容值与其尺寸和材质有关，电容的实际容量可以通过测量电容器所能储存的电荷的数量来确定。

电容的选用通常以其电容值、工作电压和使用环境为考虑因素，电容的封装方式与电阻相似，常见的有SMT、Axial和Radial等。

4.电感电感是对流经其内部的电流具有阻碍作用，同时能够储存能量并发生感应电动势的元件。

电感也可以分为固定电感和可调电感。

电感的单位是亨利（H），电感的大小与其绕线数、导线根数、环形大小以及核心材质有关。

电感的选择通常看其名义电感值、直流电阻以及工作电流等因素。

电感的封装方式有很多中，Axial、Radial、SMT、Chip等常见封装方式。

总之，电子元件在电子技术中具有重要的作用，这些元件的选择和应用与电路的稳定性、性能和可靠性有着密不可分的联系。

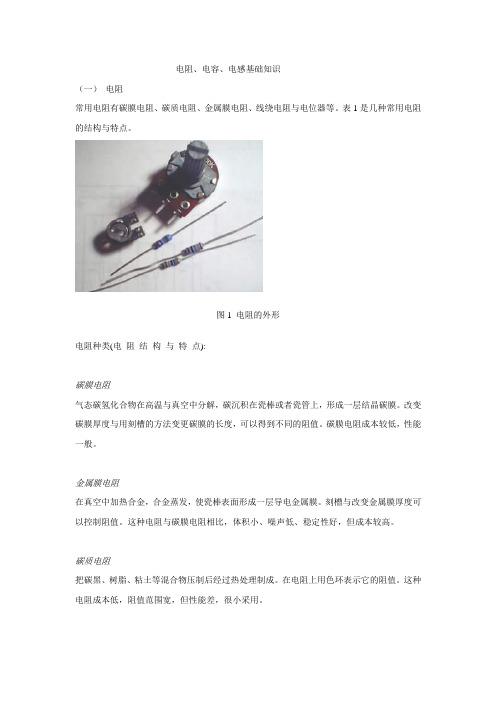

电阻、电容、电感基础知识（一）电阻常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻与电位器等。

表1是几种常用电阻的结构与特点。

图1 电阻的外形电阻种类(电阻结构与特点):碳膜电阻气态碳氢化合物在高温与真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。

改变碳膜厚度与用刻槽的方法变更碳膜的长度，可以得到不同的阻值。

碳膜电阻成本较低，性能一般。

金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。

刻槽与改变金属膜厚度可以控制阻值。

这种电阻与碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。

碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。

在电阻上用色环表示它的阻值。

这种电阻成本低，阻值范围宽，但性能差，很小采用。

线绕电阻用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。

这种电阻分固定与可变两种。

它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。

碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。

它的阻值变化与中间触头位置的关系有直线式、对数式与指数式三种。

碳膜电位器有大型、小型、微型几种，有的与开关一起组成带开关电位器。

还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。

这种电位器调节方便。

线绕电位器用电阻丝在环状骨架上绕制成。

它的特点是阻值范围小，功率较大。

大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。

电阻的标称阻值，往往与它的实际阻值不完全相符。

有的阻值大一些，有的阻值小一些。

电阻的实际阻值与标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。

表2是常用电阻允许误差的等级。

表2 常用电阻允许误差的等级国家规定出一系列的阻值作为产品的标准。

不同误差等级的电阻有不同数目的标称值。

误差越小的电阻，标称值越多。

表2是普通电阻的标称阻值系列。

表3中的标称值可以乘以10、100、1000、10k;100k;比如1.0这个标称值，就有1.0Ω、10.OΩ、100.OΩ、1.0kΩ、10.0kΩ、100.0kΩ、1.0MΩ;10.0MΩ;±10% 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2±20% 1.0 1.5 2.2 3.3 4.7 6.8表3 普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。

电子电路基础知识〔转贴〕电子电路基础知识（1）——电阻 m,u w0x h x a i*a q ? c ]导电体对电流的阻碍作用称着电阻，用符号r表示，单位为欧姆、千欧、兆欧，分别用ω、kω、mω表示。

一、电阻的型号命名方法： q z n bm o g o'| r#v k国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如r表示电阻，w表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，t-碳膜、h-合成碳膜、s-有机实心、n-无机实心、j-金属膜、y-氮化膜、c-沉积膜、i-玻璃釉膜、x-线绕。

《家电维修》技术论坛"w5c;y$w/a0f `:k第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、g-高功率、t-可调。

m1@{/o f2t^1v第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：r t 1 1 型普通碳膜电阻a1} |技术交流|资料下载|图书杂志|家电资讯2a @#i#k n0j/j:x q m二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

h1d+v g,v#l&^ y+g2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

《家电维修》技术论坛4e#y$^'lh'f b1j5d+p8o-e"q v'u q y0i&o l f v jg.r三、主要特性参数1} [ x)d @+k1、标称阻值：电阻器上面所标示的阻值。

电阻电容电感元件电阻、电容和电感是电子电路中常见的三种基本元器件。

它们分别用来阻碍电流的流动、积累电荷和储存磁能。

下面我将依次介绍这三种元件的相关内容。

一、电阻电阻是由电阻材料制成的，其主要特点是阻碍电流的流动。

电阻的阻值可通过欧姆定律来计算，公式为：电压 = 电流 ×阻值。

电阻的阻值通常用欧姆（Ω）来衡量。

电阻的大小与电阻材料的长、宽、厚度以及材料的电阻率有关。

不同颜色的环带编码能帮助识别电阻的阻值，例如金色环带表示阻值为0.1Ω。

电阻还有功率等级，功率表示电阻能耗的能力，单位为瓦特（W）。

电阻在电子电路中有着广泛的应用。

它可以用来限制电流，降低电压，改变电流的分布等。

电阻还可以用于调节电路的增益，使信号在电路中得到合适的放大或衰减。

电阻还可用于整流、网路分析、功率计算等方面的应用。

二、电容电容是由两个带电导体之间的介质隔开而形成的，用来存储电荷。

电容的特点是能够储存电能，并且能在电路中起到滤波和隔离的作用。

电容的容值可通过电容器的符号和参数来表示，其单位为法拉（F）。

电容的容值受电容器材料、电极面积、电极间距和介质特性的影响。

电容在电子电路中有着重要的作用。

它可以在电路中储存电荷，并且在需要时释放出电荷。

电容可以用于滤波电压和稳定电源，使电路输出的电压变得更加稳定。

电容还可以用于存储信息，例如DRAM（动态随机访问存储器）中就使用了大量的电容来存储数据。

此外，电容还能够形成谐振回路，用于产生特定频率的振荡信号。

三、电感电感是由线圈制成的，其主要特点是储存磁能并抵抗电流的变化。

电感的特点是对直流电流具有阻碍作用，但对交流电流则具有阻抗作用。

电感的大小与线圈的匝数、线圈的长度、线圈的截面积以及材料的磁性有关。

电感的单位是亨利（H）。

电感在电子电路中起到了重要的作用。

它可以用来滤除高频干扰信号。

电感还可以用于构建振荡器和变压器等电路。

变压器是利用电感储存磁场能量和电场能量，将电能从一个电路传输到另一个电路。

基础知识，超详细的电阻、电容、电感知识详细说明！了解一下电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分 : 序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

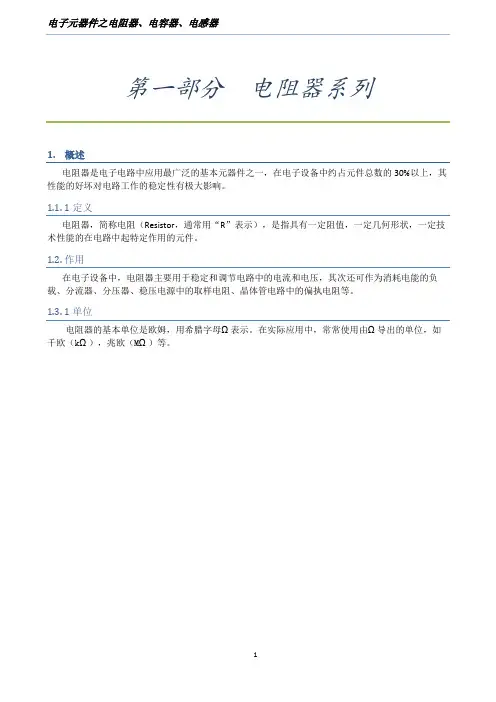

第一部分电阻器系列1.概述电阻器是电子电路中应用最广泛的基本元器件之一，在电子设备中约占元件总数的30%以上，其性能的好坏对电路工作的稳定性有极大影响。

1.1.1定义电阻器，简称电阻（Resistor，通常用“R”表示），是指具有一定阻值，一定几何形状，一定技术性能的在电路中起特定作用的元件。

1.2.作用在电子设备中，电阻器主要用于稳定和调节电路中的电流和电压，其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、晶体管电路中的偏执电阻等。

1.3.1单位电阻器的基本单位是欧姆，用希腊字母Ω表示。

在实际应用中，常常使用由Ω导出的单位，如千欧（kΩ），兆欧（MΩ）等。

2.分类电阻器种类繁多，形状各异，有多种分类方法。

2.1按结构分：2.1.1固定电阻器2.1.2可变电阻器：有滑线变阻器和电位器。

滑线变阻器电位器2.1.3敏感电阻器：有热敏电阻、光敏电阻、压敏电阻、湿敏电阻、气敏电阻等。

2.2按外形分：有圆柱型、圆盘型、管型、方型、片状、纽扣状电阻。

2.3按材料分：2.3.1合金型：用块状电阻合金拉制成合金线或碾成合金箔片，制成电阻。

如线绕电阻，精密合金箔电阻等。

2.3.2薄膜型：在玻璃或陶瓷基体上沉积一层电阻薄膜，膜的厚度一般在几微米以下。

薄膜材料有碳膜、金属膜、化学沉积膜、金属氧化膜等。

2.3.3合成型：电阻体由导电颗粒（石墨、碳黑）和有机（无机）粘接剂混合而成，可以制成薄膜或实芯两种类型。

碳膜电阻金属膜电阻水泥电阻2.4按安装方式分，有插件电阻和贴片电阻。

插件电阻贴片电阻2.5按用途分：2.5.1普通型(通用型)：适用于一般技术要求的电阻，功率在0.05～2W之间，阻值为1Ω～22MΩ，偏差为±5～±20%。

2.5.2精密型：功率小于2W，阻值为0.01Ω～20MΩ，偏差为2%～0. 001%。

2.5.3功率型：功率在2～200W之间，阻值0.15～1MΩ，精度±5～20%，多为线绕电阻，不宜在高频电路中使用。

电子元器件入门知识目录一、概述 (2)1. 电子元器件基本概念与分类 (3)2. 电子元器件发展趋势及重要性 (4)二、电子元器件基础知识 (6)1. 电子元器件主要参数与性能指标 (7)1.1 电阻、电容、电感等基本元件性能参数 (8)1.2 半导体器件（二极管、晶体管等）性能参数 (10)1.3 集成电路及功能模块简介 (11)1.4 其他常用元器件性能参数介绍 (11)2. 电子元器件选购与使用注意事项 (13)2.1 选购电子元器件基本原则与技巧 (15)2.2 电子元器件使用注意事项及常见问题解答 (15)3. 电子元器件质量检测方法与标准 (17)3.1 外观检查与基本性能测试方法 (18)3.2 质量认证标准与合格供应商选择 (19)三、电子元器件应用领域 (20)1. 通信领域电子元器件应用 (21)1.1 移动通信系统中电子元器件应用 (22)1.2 光纤传输系统中电子元器件应用 (23)1.3 卫星通信及其他通信领域中元器件应用 (25)2. 电子元器件在计算机系统中的应用 (26)2.1 CPU及周边电路元器件简介 (28)2.2 存储系统中元器件应用 (29)2.3 输入输出接口技术及其相关元器件介绍 (31)3. 消费电子产品中电子元器件应用案例分析 (32)3.1 音频/视频产品元器件需求特点 (33)3.2 智能家居产品中元器件应用案例分析 (34)3.3 汽车电子及其他消费电子产品元器件需求概述 (36)四、发展趋势与展望 (37)一、概述电子元器件是电子设备的基础构成部分，是电子设备实现各种功能的必要元素。

对于初学者来说，掌握电子元器件的基础知识是进入电子领域的第一步。

本文档旨在介绍电子元器件的基本概念、分类及其重要性，为读者提供一个清晰的入门路径。

电子元器件是电子电路中的基本单元，包括电阻、电容、电感、二极管、晶体管（含场效应晶体管）、集成电路等。

它们在电子设备中扮演着不同的角色，共同构成完整的电子系统。
