【5年高考3年模拟】(新课标专用)高考物理 专题八 恒定电流复习课件(B版)

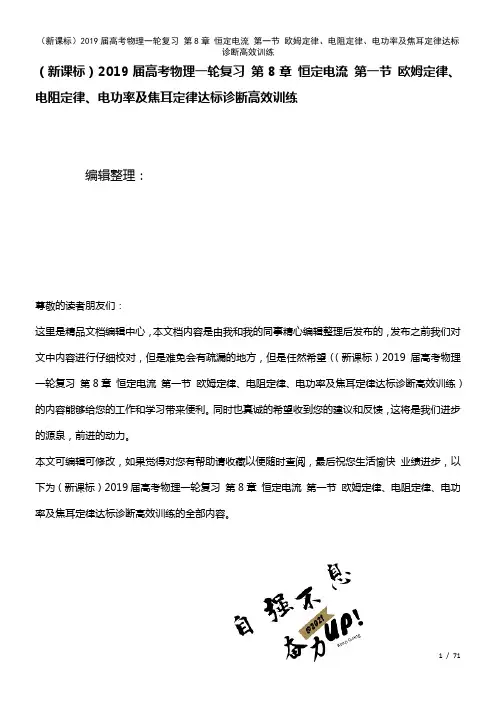

（新课标）2019届高考物理一轮复习第8章恒定电流第一节欧姆定律、电阻定律、电功率及焦耳定律达标诊断高效训练编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（新课标）2019届高考物理一轮复习第8章恒定电流第一节欧姆定律、电阻定律、电功率及焦耳定律达标诊断高效训练）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（新课标）2019届高考物理一轮复习第8章恒定电流第一节欧姆定律、电阻定律、电功率及焦耳定律达标诊断高效训练的全部内容。

第一节欧姆定律、电阻定律、电功率及焦耳定律(建议用时:60分钟）一、单项选择题1．如图所示电解池内有一价离子的电解液，在时间t内通过溶液截面S的正离子数为n1,负离子数为n2.设元电荷电荷量为e，则以下说法正确的是( ）A．溶液内电流方向从A到B，电流大小为错误!B．溶液内电流方向从B到A，电流大小为错误!C．溶液内正、负离子反方向移动,产生的电流相互抵消D．溶液内电流方向从A到B,电流大小为错误!解析：选D.溶液内正、负离子反方向移动，通过截面的电荷量为正、负离子电荷量绝对值之和，由电流的定义可算出,电流大小为错误!，故选D。

2。

如图所示为一磁流体发电机示意图，A、B是平行正对的金属板,等离子体（电离的气体，由自由电子和阳离子构成,整体呈电中性)从左侧进入，在t时间内有n个自由电子落在B板上，则关于R中的电流大小及方向判断正确的是( )A．I＝错误!，从上向下B．I＝错误!,从上向下C．I＝错误!，从下向上D．I＝错误!，从下向上解析:选A.由于自由电子落在B板上，则A板上落上阳离子，因此R中的电流方向为自上而下，电流大小I＝错误!＝错误!，A项正确．3．有一长方体导体，长a、宽b、高h之比为6∶3∶2，它的六个面的中心各焊接一根电阻不计的导线，如图所示,分别将AA′、BB′、CC′接在同一恒压电源上时,导体中电荷的运动速度分别为v1、v2、v3。

专题八恒定电流考点一电路的基本概念和规律考点二闭合电路欧姆定律考点三电阻的测量逻辑电路1.[2014天津理综,9(3)]现要测量一个未知电阻R x的阻值,除R x外可用的器材有:多用电表(仅可使用欧姆挡);一个电池组E(电动势6V);一个滑动变阻器R(0~20Ω,额定电流1A);两个相同的电流表G(内阻R g=1000Ω,满偏电流I g=100μA);两个标准电阻(R1=29000Ω,R2=0.1Ω);一个电键S、导线若干。

①为了设计电路,先用多用电表的欧姆挡粗测未知电阻,采用“×10”挡,调零后测量该电阻,发现指针偏转非常大,最后几乎紧挨满偏刻度停下来,下列判断和做法正确的是(填字母代号)。

A.这个电阻阻值很小,估计只有几欧姆B.这个电阻阻值很大,估计有几千欧姆C.如需进一步测量可换“×1”挡,调零后测量D.如需进一步测量可换“×1k”挡,调零后测量②根据粗测的判断,设计一个测量电路,要求测量尽量准确并使电路能耗较小,画出实验电路图,并将各元件字母代码标在该元件的符号旁。

答案①AC②如图所示2.(2014课标Ⅱ,22,6分)在伏安法测电阻的实验中,待测电阻R x约为200Ω,电压表的内阻约为2kΩ,电流表的内阻约为10Ω,测量电路中电流表的连接方式如图(a)或图(b)所示,结果由公式R x=计算得出,式中U与I分别为电压表和电流表的示数。

若将图(a)和图(b)中电路测得的电阻值分别记为R x1和R x2,则(填“R x1”或“R x2”)更接近待测电阻的真实值,且测量值R x1(填“大于”、“等于”或“小于”)真实值,测量值R x2(填“大于”、“等于”或“小于”)真实值。

答案R x1大于小于。

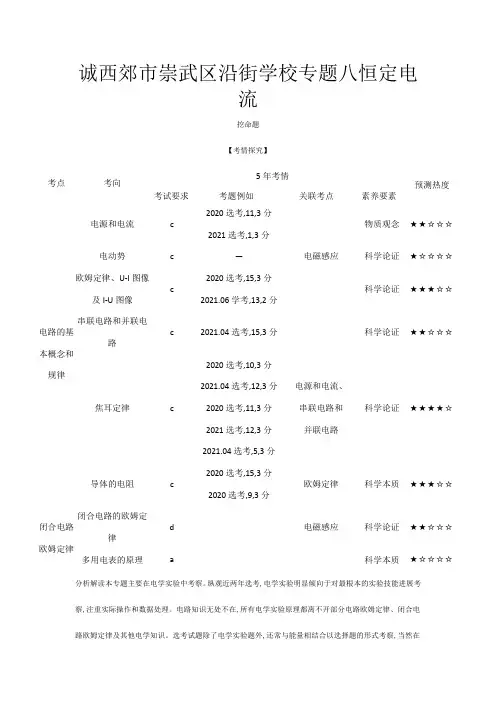

诚西郊市崇武区沿街学校专题八恒定电流挖命题【考情探究】考点考向5年考情预测热度考试要求考题例如关联考点素养要素电路的基本概念和规律电源和电流c2020选考,11,3分2021选考,1,3分物质观念★★☆☆☆电动势c—电磁感应科学论证★☆☆☆☆欧姆定律、U-I图像及I-U图像c2020选考,15,3分2021.06学考,13,2分科学论证★★★☆☆串联电路和并联电路c2021.04选考,15,3分科学论证★★☆☆☆焦耳定律c2020选考,10,3分2021.04选考,12,3分2020选考,11,3分2021选考,12,3分2021.04选考,5,3分电源和电流、串联电路和并联电路科学论证★★★★☆导体的电阻c2020选考,15,3分2020选考,9,3分欧姆定律科学本质★★★☆☆闭合电路欧姆定律闭合电路的欧姆定律d电磁感应科学论证★★☆☆☆多用电表的原理a科学本质★☆☆☆☆分析解读本专题主要在电学实验中考察。

纵观近两年选考,电学实验明显倾向于对最根本的实验技能进展考察,注重实际操作和数据处理。

电路知识无处不在,所有电学实验原理都离不开部分电路欧姆定律、闭合电路欧姆定律及其他电学知识。

选考试题除了电学实验题外,还常与能量相结合以选择题的形式考察,当然在有关电磁感应的计算题中也浸透了电路知识。

【真题典例】破考点【考点集训】考点一电路的根本概念和规律1.(20216月学考,13,2分)两根材料和长度均一样的合金丝a、b的伏安特性曲线分别如图中A、B所示,那么a、b电阻Ra、Rb以及横截面积Sa、Sb的关系正确的选项是()A.Ra>Rb、Sa>SbB.Ra>Rb、Sa<SbC.Ra<Rb、Sa>SbD.Ra<Rb、Sa<Sb答案B2.(2021、、三地联考,11)如下列图,电动机与小灯泡串联接入电路,电动机正常工作。

此时流过灯泡的电流为I1,它两端的电压为U1、电阻为R1、消耗的功率为P1;流过电动机的电流为I2、它两端的电压为U2、电动机电阻为R2、消耗的功率为P2,那么以下等式正确的选项是()A.=B.=C.=D.=答案C3.(2021十校联考,10)R1和R2是材料一样、厚度一样,外表为正方形的导体,但R1的边长是R2的2倍,通电时的电流方向如下列图。

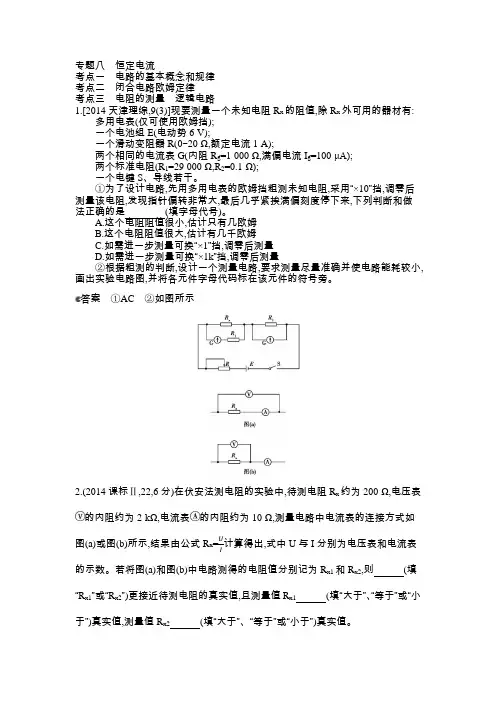

专题八恒定电流考点一电路的基本概念和规律考点二闭合电路欧姆定律考点三电阻的测量逻辑电路1.[2014天津理综,9(3)]现要测量一个未知电阻R x的阻值,除R x外可用的器材有:多用电表(仅可使用欧姆挡);一个电池组E(电动势6V);一个滑动变阻器R(0~20Ω,额定电流1A);两个相同的电流表G(内阻R g=1000Ω,满偏电流I g=100μA);两个标准电阻(R1=29000Ω,R2=0.1Ω);一个电键S、导线若干。

①为了设计电路,先用多用电表的欧姆挡粗测未知电阻,采用“×10”挡,调零后测量该电阻,发现指针偏转非常大,最后几乎紧挨满偏刻度停下来,下列判断和做法正确的是(填字母代号)。

A.,估计只有几欧姆B.这个电阻阻值很大,估计有几千欧姆C.如需进一步测量可换“×1”挡,调零后测量D.如需进一步测量可换“×1k”挡,调零后测量②根据粗测的判断,设计一个测量电路,要求测量尽量准确并使电路能耗较小,画出实验电路图,并将各元件字母代码标在该元件的符号旁。

答案①AC②如图所示2.(2014课标Ⅱ,22,6分)在伏安法测电阻的实验中,待测电阻R x约为200Ω,电压表的内阻约为2kΩ,电流表的内阻约为10Ω,测量电路中电流表的连接方式如计算得出,式中U与I分别为电压表和电流表图(a)或图(b)所示,结果由公式R x=UI的示数。

若将图(a)和图(b)中电路测得的电阻值分别记为R x1和R x2,则(填“R x1”或“R x2”)更接近待测电阻的真实值,且测量值R x1(填“大于”、“等于”或“小于”)真实值,测量值R x2(填“大于”、“等于”或“小于”)真实值。

答案R x1大于小于。
