3米法半电波暗室招标技术要求

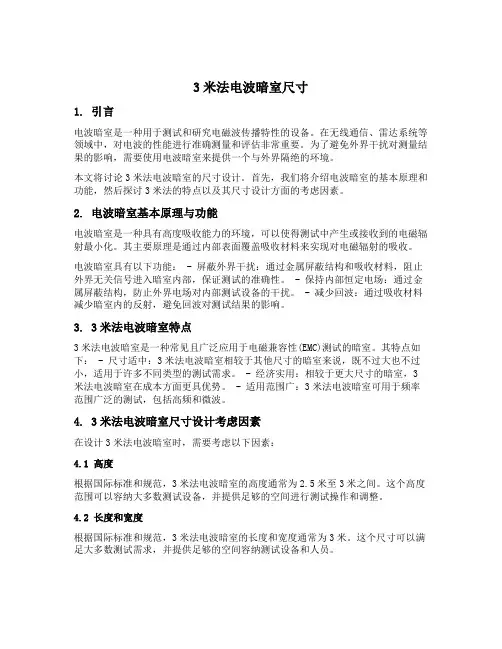

三米法一般是指天线到被测物的距离而场地长度至少应为测试距离的两倍标准的场为9*6*6而也会有些实验室建成7*4*3也能满足要求根据不同的标准EUT的摆放会不一样按55013的标准应该放在桌子的中心按55022的标准应该放桌子的边缘开阔场定义时，场地长度应该是测量距离的2倍，加上转台到吸波材料留一定空间，一般都到了9米左右，宽度为测量距离的1.732倍，大概是6米，高度至少要满足天线能上下4米，加上吸波材料的空间，就到了5米多了见得多的就是966了，当然这个时候EUT尺寸还不能太大，转台直径一般在1．5米到2米的，总之结构直接影响NSA 的，布局是有讲究的还有：转台到天线的距离3m，都叫3米法暗室。

决定是否标准，就看3米法测试的范围，比如测试频段从30M-1GHz，30M 时的波长决定了正确测试到这个频点，天线需要在1-4m上下移动。

移动时有测试到的值大小成谷峰走势，天线周围至少1米以上空间，以免影响天线的性能，低频影响更大。

再根据暗室NSA校验的要求，暗室最小尺寸约在8.5*6*5.5左右，再小的暗室都是不标准的，无法模拟开阔场。

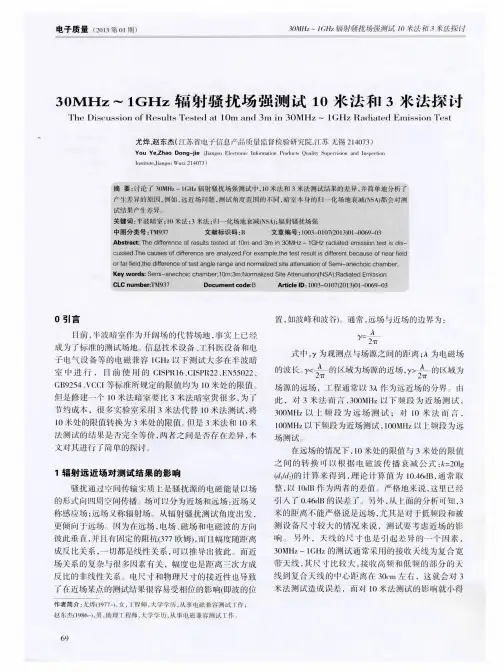

在各种暗室测试结果发生争议时，优先准确的原则：开阔场--30m法--10米法--5米法--3米法关于暗室的要求请查看ANSI C63.4-2001 和CISPR163米法半波暗室的布置是天线校准后的相位中心（一般为天线的中心）到转台的中心为3米，但根据不同的标准EUT 的摆放有所不同，按13的标准应该放在桌子的中心，按22的标准应该放桌子的边缘。

暗室的大小标准的是966的。

到了GB6113.1(CISPR16)标准看了下标准上只详细讲述了开阔场的要求,在15章节里但没并规定电波暗室的尺寸。

汽车用半电波暗室设计及技术要求田永坡;王赛【摘要】长城汽车哈弗技术中心建设的用于车辆电磁兼容测试的3法半电波暗室已经投入使用.该暗室以其独特的设计,在满足零部件全项目测试能力的基础上,最大程度的兼容了整车测试能力.支撑了智能化、自动化车辆的研发验证,培养了人才,为10米法半电波暗室的建设及使用提供了技术储备.介绍了实验室的设计、建设经验及技术要求,分享半电波暗室建设过程中需要重点考虑的关键问题以供探讨.【期刊名称】《铜仁学院学报》【年(卷),期】2017(019)012【总页数】4页(P43-45,54)【关键词】电磁兼容;半电波暗室;设计【作者】田永坡;王赛【作者单位】长城汽车股份有限公司哈弗技术中心,河北保定071000;河北省汽车工程技术研究中心,河北保定071000;长城汽车股份有限公司哈弗技术中心,河北保定071000;河北省汽车工程技术研究中心,河北保定071000【正文语种】中文【中图分类】R392随着汽车电子化、智能化、自动化发展，其电磁兼容（EMC）问题越来越突出。

各国政府及车辆制造商也极为重视，国内外相关的标准、规范、指令也陆续出台并强制实施。

我国对整车EMC实施强制认证工作，凡是不符合国家强制标准的产品，有关部门将对产品生产者和销售者依法进行处理。

汽车的电磁兼容性测试包括：①产品工作时产生的无意射频发射程度，即电磁骚扰特性；②在复杂的电磁环境中，产品能够正常工作的能力，即电磁抗扰能力。

如今电磁环境趋于复杂，各种有意发射、无意发射充斥其中，最实用的方法是建造半电波暗室来替代开阔试验场进行电磁兼容试验。

半电波暗室的主要性能有归一化场地衰减（NSA）、场地电压驻波比（sVSWR）、场均匀性（FU）、屏蔽效能（SE）、底噪（NF）[a]及静区尺寸、谐振频率、接地和绝缘特性等。

电波暗室是内部加装吸波材料的屏蔽室。

电波暗室分为全电波暗室与半电波暗室，与全电波暗室区别为半电波暗室地板没有加装吸波材料，用于汽车测试的是半电波暗室。

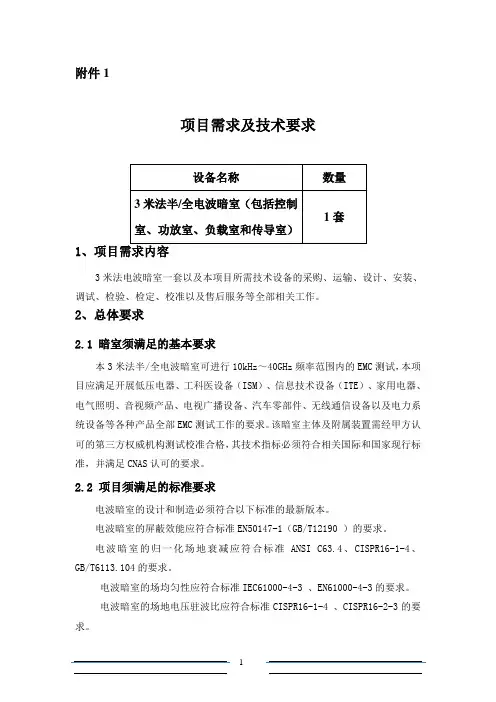

附件1项目需求及技术要求13米法电波暗室一套以及本项目所需技术设备的采购、运输、设计、安装、调试、检验、检定、校准以及售后服务等全部相关工作。

2、总体要求2.1 暗室须满足的基本要求本3米法半/全电波暗室可进行10kHz～40GHz频率范围内的EMC测试，本项目应满足开展低压电器、工科医设备（ISM）、信息技术设备（ITE）、家用电器、电气照明、音视频产品、电视广播设备、汽车零部件、无线通信设备以及电力系统设备等各种产品全部EMC测试工作的要求。

该暗室主体及附属装置需经甲方认可的第三方权威机构测试校准合格，其技术指标必须符合相关国际和国家现行标准，并满足CNAS认可的要求。

2.2 项目须满足的标准要求电波暗室的设计和制造必须符合以下标准的最新版本。

电波暗室的屏蔽效能应符合标准EN50147-1（GB/T12190 ）的要求。

电波暗室的归一化场地衰减应符合标准ANSI C63.4、CISPR16-1-4、GB/T6113.104的要求。

电波暗室的场均匀性应符合标准IEC61000-4-3 、EN61000-4-3的要求。

电波暗室的场地电压驻波比应符合标准CISPR16-1-4 、CISPR16-2-3的要求。

电波暗室的环境噪声应符合标准CISPR22（GB9254）、CISPR11的要求。

电磁兼容项目可以完成以下国际国内现行最新标准的测试：CISPR11（GB 4824）《工业、科学和医疗射频设备射频干扰特性的测量方法和极限》CISPR13 （GB 13837）《声音和电视接收机的射频干扰特性的测量方法和极限值》CISPR14-1 （GB 4343.1）《电磁兼容家用电器、电动工具和类似器具的要求第一部分；发射》CISPR14-2（GB 4343.2）《电磁兼容家用电器、电动工具和类似器具的要求第一部分；抗扰度》CISPR15 （GB 17743）《电气照明和类似设备的无线电骚扰特性限值和测量方法》CISPR16 （GB/T 6113）《射频干扰测量装置和测量方法的规范》CISPR17（GB 7343）《无源无线电干扰滤波器和抑制元件抑制特性的测量方法》CISPR19（GB/T 16607）《微波炉在1GHz以上辐射干扰测量方法》CISPR20（GB/T 9383）《声音和电视广播接收机及有关设备抗扰度限值和测量方法》CISPR22（GB 9254）《信息技术设备的射频干扰特性测量方法和极限值》CISPR24（GB 17618）《信息技术设备的抗扰度限值及测量方法》CISPR25（GB 18655）《车辆、船只或相关设备中接收器的无线电干扰性能限值和测试方法》IEC61000-4-3（ GB/T17626.3）《电磁兼容性试验和测量技术射频电磁场辐射抗扰度试验》GB/T 17626 《电磁兼容试验和测量技术》GB/G 17619 《机动车电子电器组件的电磁辐射抗扰性限值和测量方法》ISO11452、ISO7637 、IEC 61547 /EN 61547、IEC60945 、IEC 60947-2（GB14048.2）、GJB151A (MIL-STD-461D) 、GJB152A (MIL-STD-462D)、CISPR publication 17、GR-1089-Core、CISPR/A/710 FDIS、MIL-STD 220A等。

设计建造EMC暗室（标准3米法）目录第一部分公司简介 (2)第二部分桐邑公司设计、建造EMC暗室的优势 (3)第三部分EMC暗室立体剖面图……………………………………………… 4-5第四部分EMC暗室项目设计书……………………………………………6-28一、EMC实验室的主要规格和指标…………………………………………… 8-9二、EMC实验室的基本配置与建设…………………………………………… 10-14三、EMC测试软件……………………………………………………………… 15-24四、EMC实验室的验收 (25)五、传导屏蔽室的基本配置与建设 (26)第五部分培训 (27)第六部分暗室价格 (28)第七部分超值服务 (29)第八部分相关条款 (30)第九部分施工组织方案及保修条款……………………………… 31-32附录一屏蔽效能测试报告………………………………………………… 33-37附录二场衰减测试报告…………………………………………………… 38-39附录三场均匀测试报告…………………………………………………… 40-42附录四滤波器简介 (43)附录五铁氧体瓦简介……………………………………………………… 44-47第一部分：公司简介桐邑科技于2003年7月正式进入中国大陆市场，秉承国际的品质、国内的价格的原则，迅速赢得用户的信赖。

目前桐邑公司可为用户提供从暗室设计建造、测试设备规划及人员培训等一条龙服务中国大陆案例众益集团协隆电子03年东莞精成电子集团04年大连大显集团04年苏州大学04年深圳中天讯05年中国质量认证中心（CQC）中认实验室05年中怡电子（苏州）研发中心05年康硕电子（东莞）05年番禺得意精密电子工业06年讯创（天津）电子06年斯凯威科技(北京)06年辐远科技（东莞）06年广州奥杰电子06年第二部分桐邑公司设计、建造EMC暗室的优势桐邑公司设计、建造的暗室屏蔽壳体是严格遵守美国标准NSA 65—6中规定的屏蔽效能，同时符合EN50147-1和GB12190－90标准的要求。

附件：3m法半/全电波暗室技术要求及配置1、基本要求★3m法半/全电波暗室可进行30MHz～18GHz频率范围内的EMC测试。

1.1、暗室须满足的标准要求ANSI C63.4-2003,U.S. FCC (Class B) parts 15 and 18,EN50147EN 55022IEC6100-4-3－2006GR-1089-CoreCISPR11，14，15，16，22 ，25CISPR publication 17GB 9254-1998NRL8093DIN4102 A1DIN4102 B2MIL-STD 220AMIL-STD 461MIL-STD 4621.2 尺寸要求★暗室屏蔽体外尺寸不小于： 9.0m(L)× 6m(W)×6 m(H)★控制室（屏蔽室）内净空尺寸不小于： 8m(L)×4.0m(W)×3.0m(H) ★功放室（屏蔽室）内净空尺寸不小于： 2.0m(L)×4.0m(W)×3.0m(H)，1.3 暗室的性能要求★场衰减：从30 MHz～18 GHz 按照ANSI C63.4-2003 的标准测试，实际的NSA 和理论的NSA相比优于± 3.5 dB ，符合美国. FCC Class B(3m)和国际标准。

★静区：在30MHz ～1GHz 频率范围内严格按照ANSI C63.4-2003标准进行测试，在3 米测试距离，有一个直径2 米的圆柱体静区。

在静区内进行归一化场衰减测试的NSA 值和理论的NSA 值相比优于±3.5dB★场地电压驻波比：从1GHz - 18 GHz 按照CISPR16-1-4 ED2 2006和CISPR/A/710 FDIS，直径2米，高2米的圆柱体静区，测试距离3m，两个高度，两个极化方向场地电压驻波比优于6dB。

★场均匀度：从26MHz～18GHz 的频率范围内16 个测试点中的12 个点的均匀性为0～＋6 dB，标准场为转台之上0.8m～2.3m 范围内1.5m× 1.5m 的垂直平面★背景噪声：暗室内空间环境的背景噪声（暗室内转台、天线升降塔、照明灯和电视监视器等设备开启状态）测试电平比在30MHz～1GHz的频率范围内的EN55022、GB9254 标准所规定B 级的限值的电平至少低20dB，1GHz～6GHz电平低于6dB。

标准三米法EMC暗室EMC在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。

一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。

适用频率30MHz-18GHz可延至40GHz。

二.主要规格及性能屏蔽效能，满足EN 50147-1、GB12190-90。

技术参数如下：标准三米法EMC暗室EMC在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。

一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。

适用频率30MHz-18GHz可延至40GHz。

二.主要规格及性能屏蔽效能，满足EN 50147-1、GB12190-90。

技术参数如下：频率屏蔽效能14 kHz ＞ 60 dB 磁场100 kHz ＞ 80 dB 磁场100 kHz ＞ 100 dB 电场1 MHz ＞ 100 dB 磁场1 MHz ＞ 100 dB 电场100 MHz ＞ 100 dB 电场1 GHz ＞ 100 dB 平面波10 GHz ＞ 100 dB 微波18 GHz ＞ 100 dB 微波归一化场地衰减测试的NSA值与理论的NSA值相比较，其误差在±4dB以内。

满足 ANSI C63.4、EN55022、CISPR-22:1997、GB9254-1998《信息技术设备的无线电骚扰限值和测量方法》附录A的要求（见表一）[NextPage]测试空间分布场均匀度在0-6dB之内，满足 IEC61000-4-3，GB/T17626.3-1998的要求(见表二)。

[NextPage]按照CISPR22 Claas B（GB9254-1998）的规定，在30MHz-1GHz的频率范围内，无EUT的情况下，测得的环境电平值，至少低于规定的B级限值10dB。

EMC 3米法暗室和10米法暗室介绍在屏蔽室的天花板和四面墙贴上吸波材料，地面的吸波材料采用活动式铺设，即构成EMC实验室。

该EMC 暗室（实验室）为十米法半电波暗室，在30MHz至18GHz的频率范围内，在3米测试距离拥有2米静区，10米测试距离拥有3米或更大静区，该暗室满足FCC、CE和VCCI对十米法暗室的认证、测试要求。

一.用途：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁敏感度（EMS）测试。

适用频率30MHz-18GHz可延至40GHz。

二.主要规格及性能1.屏蔽效能，满足EN 50147-1、GB12190-90。

技术参数如下：频率 屏蔽效能14 kHz ＞ 60 dB 磁场100 kHz ＞ 80 dB 磁场100 kHz ＞ 100 dB 电场1 MHz ＞ 100 dB 磁场1 MHz ＞ 100 dB 电场100 MHz ＞ 100 dB 电场1 GHz ＞ 100 dB平面波 10 GHz ＞ 100 dB微波 18 GHz ＞ 100 dB微波 100 MHz ＞ 100 dB电场 1 GHz ＞ 100 dB &nb2.按照ANSI C63.4-2003的步骤和规定在直径3米的圆柱体静区内所有位置从30MHz至1GHz进行归一化场衰减测试，按照10米法测量的归一化衰减(NSA)值与理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测试方法进行测试，仅在5GHz、10GHz和18GHz三点进行测试,归一化衰减(NSA)值与理论值偏差优于±4dB。

同时满足CISPR16、EN50147-2、CISPR22-1997、GB9254-1998、VCCI V-3/99.05标准对场衰减的要求。

3.按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T 17626.3-1998的要求，在30MHz至1GHz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测试仅在5GHz、10 GHz 和18GHz三点以低于3v/m进行测试。
