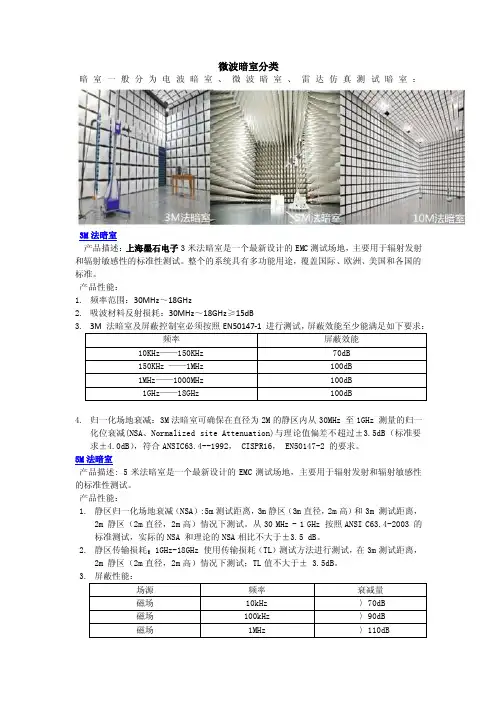

微波暗室分类暗室一般分为电波暗室、微波暗室、雷达仿真测试暗室：3M法暗室产品描述：上海墨石电子3米法暗室是一个最新设计的EMC测试场地，主要用于辐射发射和辐射敏感性的标准性测试。
整个的系统具有多功能用途，覆盖国际、欧洲、美国和各国的标准。
产品性能：1.频率范围：30MHz～18GHz2.吸波材料反射损耗：30MHz～18GHz≥15dB3.3M 法暗室及屏蔽控制室必须按照EN50147-1 进行测试，屏蔽效能至少能满足如下要求：4.归一化场地衰减：3M法暗室可确保在直径为2M的静区内从30MHz 至1GHz 测量的归一化位衰减(NSA、Normalized site Attenuation)与理论值偏差不超过±3.5dB（标准要求±4.0dB），符合ANSIC63.4--1992， CISPR16， EN50147-2 的要求。
5M法暗室产品描述:5米法暗室是一个最新设计的EMC测试场地，主要用于辐射发射和辐射敏感性的标准性测试。
产品性能：和电磁敏感度（EMS）测试。
适用频率30MHz-18GHz可延至40GHz。
产品性能：2. 按照ANSI C63.4-2003的步骤和规定在直径3米的圆柱体静区内所有位置从30MHz至1GHz进行归一化场衰减测试，按照10米法测量的归一化衰减 (NSA)值与理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测试方法进行测试，仅在5GHz、10GHz 和18GHz三点进行测试,归一化衰减(NSA)值与理论值偏差优于±4dB。
同时满足CISPR16、EN50147-2、CISPR22-1997、 GB9254-1998、VCCI V-3/99.05标准对场衰减的要求。
3. 按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T 17626.3-1998的要求，在30MHz至1GHz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测试仅在5GHz、10 GHz和18GHz三点以低于3v/m进行测试。
电波暗室又称为电波无反射室，通常所说的电波暗室在结构上大都由屏蔽室和吸波材料两部分组成。

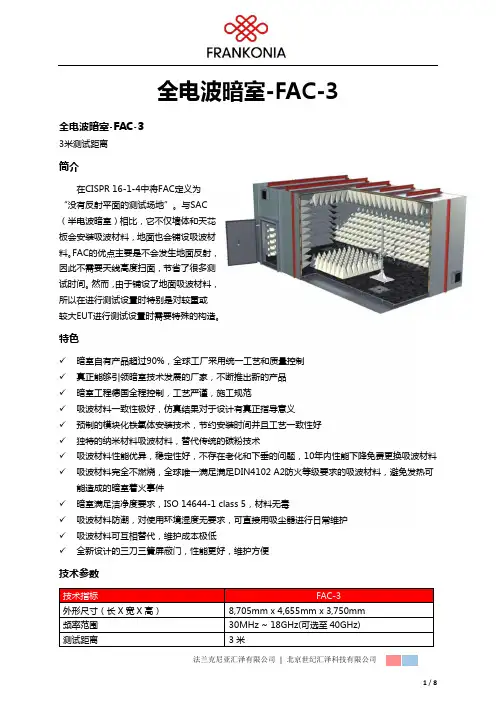

电波暗室在工程应用上有两种结构形式：一种是在屏蔽室的四壁、天花板和地板上全装有电波吸收材料，称为全电波暗室,以等效自由空间，可用作天线测量、仿真试验、天线罩测量；另一种是在电磁屏蔽室的内壁、天花板上加装电波吸收材料，地板采用金属地板的导电面，这样可以与OATS 等效，称为半电波暗室, 在军、民用EMC 标准中均规定是在半电波暗室条件下进行EMC检测，这主要是由于以前的E M C标准制定是以O A T S 为基础的，采用半电波暗室具有继承性。
半电波暗室主要是模拟开阔场地，即在暗室中测试时，接收天线接收到的场是EUT辐射电磁波的直达波和标准地面反射波的矢量和。
因此，由暗室的外壳—屏蔽室解决背景噪声的问题，并在屏蔽室五个面上挂贴吸波材料，以消除屏蔽室内电磁波的漫反射。
半电波暗室工作频率范围由暗室的功能、需贯彻的军标或民标的要求决定。
例如，为满足GJB152A-97的要求，半电波暗室工作频率需要与它的屏蔽效能和所选的吸波材料相一致。
为满足30MHz～18GHz频率范围的归一化场地衰减要求，通常暗室需采用复合型的宽带吸波材料。
近几年半电波暗室采用的工作频率范围一般为10kHz～18GHz，个别实验室要求频率上限为40GHz。
半电波暗室尺寸暗室的长、宽、高是相对于被试设备（EUT）的最大尺寸和执行的E M C 标准确定的，在半电波暗室内进行辐射发射和敏感度测试时，希望EUT布置在暗室的静区范围之内（一般将产品置于转台上），并且与壳体上的吸波材料尖端有适当的间隙。
国际CISPR民用EMC标准对RE测试的收发距离通常是按EUT的最大尺寸来选择，如下表：收发距离与EUT最大尺寸的相关性目前国内外通常的提法有3 m 法半电波暗室、1 0 m法半电波暗室、30m法开阔试验场之分，近年来欧盟标准又出现5 m 法全电波暗室（草案），用于EUT 最大尺寸小于2.0m 的测试。
附件1项目需求及技术要求13米法电波暗室一套以及本项目所需技术设备的采购、运输、设计、安装、调试、检验、检定、校准以及售后服务等全部相关工作。
2、总体要求2.1 暗室须满足的基本要求本3米法半/全电波暗室可进行10kHz～40GHz频率范围内的EMC测试，本项目应满足开展低压电器、工科医设备（ISM）、信息技术设备（ITE）、家用电器、电气照明、音视频产品、电视广播设备、汽车零部件、无线通信设备以及电力系统设备等各种产品全部EMC测试工作的要求。
该暗室主体及附属装置需经甲方认可的第三方权威机构测试校准合格，其技术指标必须符合相关国际和国家现行标准，并满足CNAS认可的要求。
2.2 项目须满足的标准要求电波暗室的设计和制造必须符合以下标准的最新版本。
电波暗室的屏蔽效能应符合标准EN50147-1（GB/T12190 ）的要求。
电波暗室的归一化场地衰减应符合标准ANSI C63.4、CISPR16-1-4、GB/T6113.104的要求。
电波暗室的场均匀性应符合标准IEC61000-4-3 、EN61000-4-3的要求。
电波暗室的场地电压驻波比应符合标准CISPR16-1-4 、CISPR16-2-3的要求。
电波暗室的环境噪声应符合标准CISPR22（GB9254）、CISPR11的要求。
电磁兼容项目可以完成以下国际国内现行最新标准的测试：CISPR11（GB 4824）《工业、科学和医疗射频设备射频干扰特性的测量方法和极限》CISPR13 （GB 13837）《声音和电视接收机的射频干扰特性的测量方法和极限值》CISPR14-1 （GB 4343.1）《电磁兼容家用电器、电动工具和类似器具的要求第一部分；发射》CISPR14-2（GB 4343.2）《电磁兼容家用电器、电动工具和类似器具的要求第一部分；抗扰度》CISPR15 （GB 17743）《电气照明和类似设备的无线电骚扰特性限值和测量方法》CISPR16 （GB/T 6113）《射频干扰测量装置和测量方法的规范》CISPR17（GB 7343）《无源无线电干扰滤波器和抑制元件抑制特性的测量方法》CISPR19（GB/T 16607）《微波炉在1GHz以上辐射干扰测量方法》CISPR20（GB/T 9383）《声音和电视广播接收机及有关设备抗扰度限值和测量方法》CISPR22（GB 9254）《信息技术设备的射频干扰特性测量方法和极限值》CISPR24（GB 17618）《信息技术设备的抗扰度限值及测量方法》CISPR25（GB 18655）《车辆、船只或相关设备中接收器的无线电干扰性能限值和测试方法》IEC61000-4-3（ GB/T17626.3）《电磁兼容性试验和测量技术射频电磁场辐射抗扰度试验》GB/T 17626 《电磁兼容试验和测量技术》GB/G 17619 《机动车电子电器组件的电磁辐射抗扰性限值和测量方法》ISO11452、ISO7637 、IEC 61547 /EN 61547、IEC60945 、IEC 60947-2（GB14048.2）、GJB151A (MIL-STD-461D) 、GJB152A (MIL-STD-462D)、CISPR publication 17、GR-1089-Core、CISPR/A/710 FDIS、MIL-STD 220A等。
附件：3m法半/全电波暗室技术要求及配置1、基本要求★3m法半/全电波暗室可进行30MHz～18GHz频率范围内的EMC测试。
1.1、暗室须满足的标准要求ANSI C63.4-2003,U.S. FCC (Class B) parts 15 and 18,EN50147EN 55022IEC6100-4-3－2006GR-1089-CoreCISPR11，14，15，16，22 ，25CISPR publication 17GB 9254-1998NRL8093DIN4102 A1DIN4102 B2MIL-STD 220AMIL-STD 461MIL-STD 4621.2 尺寸要求★暗室屏蔽体外尺寸不小于： 9.0m(L)× 6m(W)×6 m(H)★控制室（屏蔽室）内净空尺寸不小于： 8m(L)×4.0m(W)×3.0m(H) ★功放室（屏蔽室）内净空尺寸不小于： 2.0m(L)×4.0m(W)×3.0m(H)，1.3 暗室的性能要求★场衰减：从30 MHz～18 GHz 按照ANSI C63.4-2003 的标准测试，实际的NSA 和理论的NSA相比优于± 3.5 dB ，符合美国. FCC Class B(3m)和国际标准。
★静区：在30MHz ～1GHz 频率范围内严格按照ANSI C63.4-2003标准进行测试，在3 米测试距离，有一个直径2 米的圆柱体静区。
在静区内进行归一化场衰减测试的NSA 值和理论的NSA 值相比优于±3.5dB★场地电压驻波比：从1GHz - 18 GHz 按照CISPR16-1-4 ED2 2006和CISPR/A/710 FDIS，直径2米，高2米的圆柱体静区，测试距离3m，两个高度，两个极化方向场地电压驻波比优于6dB。
★场均匀度：从26MHz～18GHz 的频率范围内16 个测试点中的12 个点的均匀性为0～＋6 dB，标准场为转台之上0.8m～2.3m 范围内1.5m× 1.5m 的垂直平面★背景噪声：暗室内空间环境的背景噪声（暗室内转台、天线升降塔、照明灯和电视监视器等设备开启状态）测试电平比在30MHz～1GHz的频率范围内的EN55022、GB9254 标准所规定B 级的限值的电平至少低20dB，1GHz～6GHz电平低于6dB。
微波暗室分类暗室一般分为电波暗室、微波暗室、雷达仿真测试暗室：3M法暗室产品描述：上海墨石电子3米法暗室是一个最新设计的EMC测试场地，主要用于辐射发射和辐射敏感性的标准性测试。
整个的系统具有多功能用途，覆盖国际、欧洲、美国和各国的标准。
产品性能：1.频率范围：30MHz～18GHz2.吸波材料反射损耗：30MHz～18GHz≥15dB3.3M 法暗室及屏蔽控制室必须按照EN50147-1 进行测试，屏蔽效能至少能满足如下要求：4.归一化场地衰减：3M法暗室可确保在直径为2M的静区内从30MHz 至1GHz 测量的归一化位衰减(NSA、Normalized site Attenuation)与理论值偏差不超过±3.5dB（标准要求±4.0dB），符合ANSIC63.4--1992， CISPR16， EN50147-2 的要求。
5M法暗室产品描述: 5米法暗室是一个最新设计的EMC测试场地，主要用于辐射发射和辐射敏感性的标准性测试。
产品性能：（EMI）和电磁敏感度（EMS）测试。
适用频率30MHz-18GHz可延至40GHz。
产品性能：1GHz进行归一化场衰减测试，按照10米法测量的归一化衰减 (NSA)值与理论值偏差优于±4dB；1GHz至18GHz频率范围内使用传输损耗（TL）测试方法进行测试，仅在5GHz、10GHz 和18GHz三点进行测试,归一化衰减(NSA)值与理论值偏差优于±4dB。
同时满足CISPR16、EN50147-2、CISPR22-1997、 GB9254-1998、VCCI V-3/99.05标准对场衰减的要求。
3. 按照IEC61000-4-3步骤和规定，符合EN61000-4-3:1996和GB/T 17626.3-1998的要求，在30MHz至1GHz进行场均匀度测试，标准场为转台之上0.8米-2.3米范围内1.5米x1.5米的垂直平面，按照3米测试距离要求16个测试点的75%即12点场均匀性在0-6dB之间；1GHz至18GHz的测试仅在5GHz、10 GHz和18GHz三点以低于3v/m进行测试。
