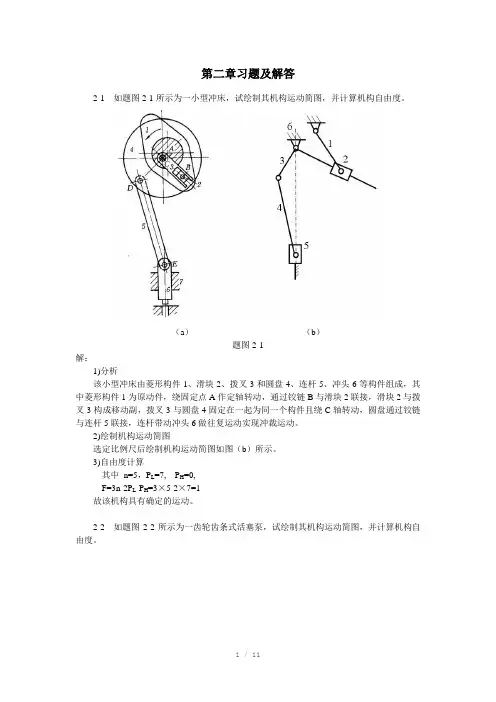

第二章习题及解答2-1 如题图2-1所示为一小型冲床，试绘制其机构运动简图，并计算机构自由度。

（a）（b）题图2-1解：1)分析该小型冲床由菱形构件1、滑块2、拨叉3和圆盘4、连杆5、冲头6等构件组成，其中菱形构件1为原动件，绕固定点A作定轴转动，通过铰链B与滑块2联接，滑块2与拨叉3构成移动副，拨叉3与圆盘4固定在一起为同一个构件且绕C轴转动，圆盘通过铰链与连杆5联接，连杆带动冲头6做往复运动实现冲裁运动。

2)绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。

3)自由度计算其中n=5，P L=7, P H=0,F=3n-2P L-P H=3×5-2×7=1故该机构具有确定的运动。

2-2 如题图2-2所示为一齿轮齿条式活塞泵，试绘制其机构运动简图，并计算机构自由度。

（a）（b）题图2-2解：1)分析该活塞泵由飞轮曲柄1、连杆2、扇形齿轮3、齿条活塞4等构件组成，其中飞轮曲柄1为原动件，绕固定点A作定轴转动，通过铰链B与连杆2联接，连杆2通过铰链与扇形齿轮3联接，扇形齿轮3通过高副接触驱动齿条活塞4作往复运动，活塞与机架之间构成移动副。

2) 绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。

3)自由度计算其中n=4，P L=5, P H=1F=3n-2P L-P H=3×4-2×5-1=1故该机构具有确定的运动。

2-3 如图2-3所示为一简易冲床的初步设计方案，设计者的意图是电动机通过一级齿轮1和2减速后带动凸轮3旋转，然后通过摆杆4带动冲头实现上下往复冲压运动。

试根据机构自由度分析该方案的合理性，并提出修改后的新方案。

题图2-3解：1)分析2)绘制其机构运动简图(图2-3 b)选定比例尺后绘制机构运动简图如图（b ）所示。

3)计算机构自由度并分析其是否能实现设计意图由图b 可知，45200l h n p p p F ''===== 故3(2)34(2520)00l h F n p p p F ''=-+--=⨯-⨯+--=因此，此简易冲床根本不能运动，需增加机构的自由度。

第二章习题及解答2-1 如题图2-1所示为一小型冲床，试绘制其机构运动简图，并计算机构自由度。

（a）（b）题图2-1解：1)分析该小型冲床由菱形构件1、滑块2、拨叉3和圆盘4、连杆5、冲头6等构件组成，其中菱形构件1为原动件，绕固定点A作定轴转动，通过铰链B与滑块2联接，滑块2与拨叉3构成移动副，拨叉3与圆盘4固定在一起为同一个构件且绕C轴转动，圆盘通过铰链与连杆5联接，连杆带动冲头6做往复运动实现冲裁运动。

2)绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。

3)自由度计算其中n=5，P L=7, P H=0,F=3n-2P L-P H=3×5-2×7=1故该机构具有确定的运动。

2-2 如题图2-2所示为一齿轮齿条式活塞泵，试绘制其机构运动简图，并计算机构自由度。

（a）（b）题图2-2解：1)分析该活塞泵由飞轮曲柄1、连杆2、扇形齿轮3、齿条活塞4等构件组成，其中飞轮曲柄1为原动件，绕固定点A作定轴转动，通过铰链B与连杆2联接，连杆2通过铰链与扇形齿轮3联接，扇形齿轮3通过高副接触驱动齿条活塞4作往复运动，活塞与机架之间构成移动副。

2) 绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。

3)自由度计算其中n=4，P L=5, P H=1F=3n-2P L-P H=3×4-2×5-1=1故该机构具有确定的运动。

2-3 如图2-3所示为一简易冲床的初步设计方案，设计者的意图是电动机通过一级齿轮1和2减速后带动凸轮3旋转，然后通过摆杆4带动冲头实现上下往复冲压运动。

试根据机构自由度分析该方案的合理性，并提出修改后的新方案。

题图2-3解：1)分析2)绘制其机构运动简图(图2-3 b)选定比例尺后绘制机构运动简图如图（b ）所示。

3)计算机构自由度并分析其是否能实现设计意图由图b 可知，45200l h n p p p F ''===== 故3(2)34(2520)00l h F n p p p F ''=-+--=⨯-⨯+--=因此，此简易冲床根本不能运动，需增加机构的自由度。

课程思政优秀案例——《机械原理》：机构自由度的计算一、课程和案例的基本情况课程名称：机械原理授课对象：机械类专业大二本科生课程性质：专业核心必修课课程简介：机械原理是机械类专业必修课，以机构设计和分析为主线，培养学生具有一定的机械系统运动方案创新设计能力，教学内容涵盖机构组成理论、运动学、动力学及各种常用机构的设计方法等机构和机器的共性问题，具有较强的综合性和工程实践性，在学生整个学习过程中起着承上启下和培养学生创新思维、综合设计能力及工程实践能力的重要作用。

结合我校人才培养定位及机械类专业特色，机械原理课程不断强化以学生为中心的顶层设计和教学实施，针对课程重点难点，精心设计课堂学习、研究性学习、实验学习和综合性课程实践等教学环节，通过科教融合、资源建设、教学模式改革、课赛结合等，从不同维度提升课程的高阶性、创新性和挑战度，培养学生的创新意识、辩证思维、现代工具应用能力、综合设计能力和解决复杂工程问题能力，并通过学生形成性考核评价和课程质量评价促进课程持续改进。

与此同时，深入挖掘课程育人功能，提出“四融合一示范”课程思政建设思路，将教书育人贯穿于课程教学及实践活动全过程，强化学生在智能制造强国战略中的责任意识和使命担当，实现价值塑造、知识传授和能力培养同向同行。

案例简介：机构结构分析是机构运动分析、力分析和机构设计的基础，是机械系统方案设计和机构创新设计的重要环节。

本案例的教学内容为“机构自由度的计算”，是机构结构分析一章的重点，具体包括“机构具有确定运动的条件、机构自由度的计算和计算平面机构自由度时应注意的事项”，机构自由度计算结果正确与否，直接影响机构运动的可能性和确定性判断，进而影响机构设计方案可行性的评价。

本讲的学习目标：知识传授：①理解平面机构自由度计算公式及其内涵；②准确识别并正确处理机构中的复合铰链、局部自由度和虚约束；③正确运用自由度计算公式计算机构的自由度，并判断其是否具有确定的运动。

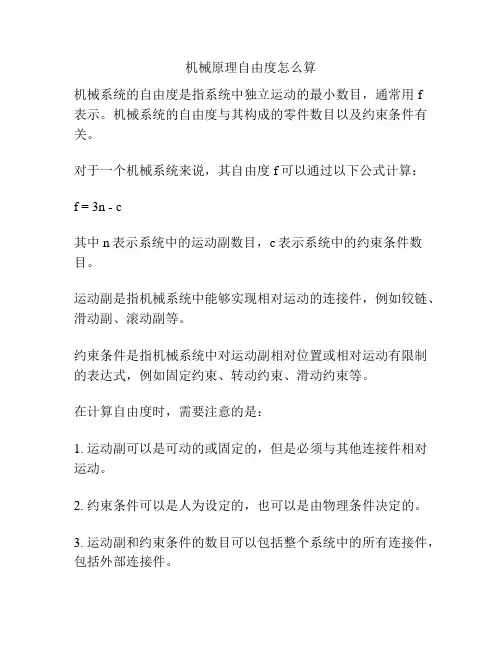

机械原理自由度怎么算
机械系统的自由度是指系统中独立运动的最小数目，通常用f
表示。

机械系统的自由度与其构成的零件数目以及约束条件有关。

对于一个机械系统来说，其自由度f可以通过以下公式计算：
f = 3n - c
其中n表示系统中的运动副数目，c表示系统中的约束条件数目。

运动副是指机械系统中能够实现相对运动的连接件，例如铰链、滑动副、滚动副等。

约束条件是指机械系统中对运动副相对位置或相对运动有限制的表达式，例如固定约束、转动约束、滑动约束等。

在计算自由度时，需要注意的是：
1. 运动副可以是可动的或固定的，但是必须与其他连接件相对运动。

2. 约束条件可以是人为设定的，也可以是由物理条件决定的。

3. 运动副和约束条件的数目可以包括整个系统中的所有连接件，包括外部连接件。

通过计算机械系统的自由度，可以帮助我们理解系统的运动特性和设计过程中的限制条件，从而更好地进行机械设计和分析。

机械原理习题及解答 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】第二章习题及解答2-1 如题图2-1所示为一小型冲床，试绘制其机构运动简图，并计算机构自由度。

（a）（b）题图2-1解：1)分析该小型冲床由菱形构件1、滑块2、拨叉3和圆盘4、连杆5、冲头6等构件组成，其中菱形构件1为原动件，绕固定点A作定轴转动，通过铰链B与滑块2联接，滑块2与拨叉3构成移动副，拨叉3与圆盘4固定在一起为同一个构件且绕C轴转动，圆盘通过铰链与连杆5联接，连杆带动冲头6做往复运动实现冲裁运动。

2)绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。

3)自由度计算其中 n=5，P L=7, P H=0,F=3n-2P L-P H=3×5-2×7=1故该机构具有确定的运动。

2-2 如题图2-2所示为一齿轮齿条式活塞泵，试绘制其机构运动简图，并计算机构自由度。

（a）（b）题图2-2解：1)分析该活塞泵由飞轮曲柄1、连杆2、扇形齿轮3、齿条活塞4等构件组成，其中飞轮曲柄1为原动件，绕固定点A作定轴转动，通过铰链B与连杆2联接，连杆2通过铰链与扇形齿轮3联接，扇形齿轮3通过高副接触驱动齿条活塞4作往复运动，活塞与机架之间构成移动副。

2) 绘制机构运动简图选定比例尺后绘制机构运动简图如图（b）所示。

3)自由度计算其中 n=4，P L=5, P H=1F=3n-2P L-P H=3×4-2×5-1=1故该机构具有确定的运动。

2-3 如图2-3所示为一简易冲床的初步设计方案，设计者的意图是电动机通过一级齿轮1和2减速后带动凸轮3旋转，然后通过摆杆4带动冲头实现上下往复冲压运动。

试根据机构自由度分析该方案的合理性，并提出修改后的新方案。

题图2-3解：1)分析2)绘制其机构运动简图(图2-3 b)选定比例尺后绘制机构运动简图如图（b）所示。

3)计算机构自由度并分析其是否能实现设计意图由图b 可知，45200l h n p p p F ''=====故3(2)34(2520)00l h F n p p p F ''=-+--=⨯-⨯+--=因此，此简易冲床根本不能运动，需增加机构的自由度。
