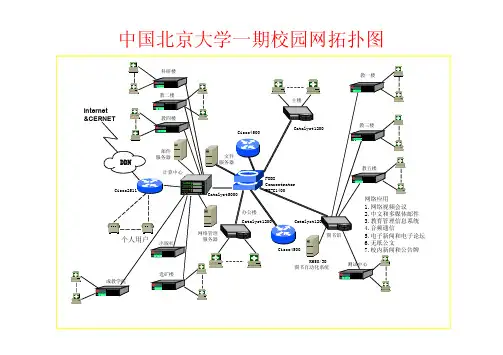

北大网络拓扑图

实用文档

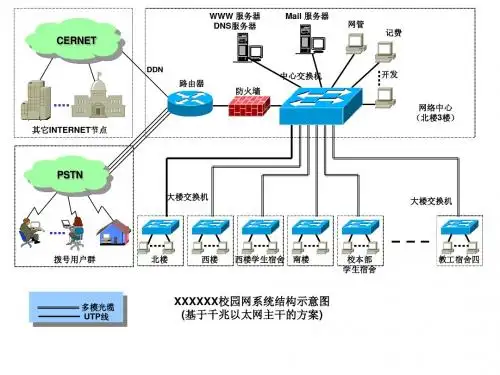

校园网网络网络拓扑图
（
2009
年度）
防火墙中心交换机
二级交换机二级交换机
1号教学楼外网
FTP服务服务器
WEB服务服务器
2号教学楼
3号教学楼
二级交换机二级交换机
教育城域
内网
无线AP
笔记本用户
主要技术资料：
序号项目规格（型号）备注
1外网接入电信光缆线路（10M）
2内网接入租借电信光缆线路（10M）
3防火墙天融信NGFWARES-TG2000
4中心交换机神州数码DCRS-6804
5二级交换机神州数码DCS-3950-52CT/28CT
6WEB服务器宝德PR2510D
7FTP服务器宝德PR1310D
8交换机连接多模光缆
9网络连接双绞线（3类）
10无线AP Autelan (AQ2010)
学生机房1
学生机房2
教师机房
多媒体各处室
图书馆
规划建设中
实用文档
实用文档。

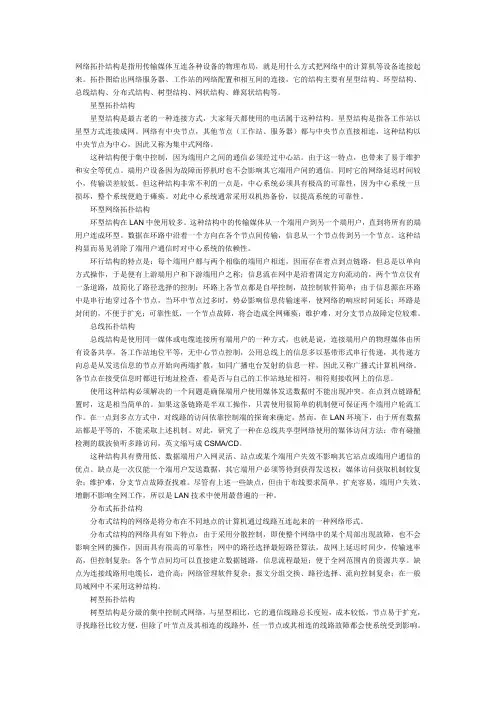

网络拓扑结构是指用传输媒体互连各种设备的物理布局，就是用什么方式把网络中的计算机等设备连接起来。

拓扑图给出网络服务器、工作站的网络配置和相互间的连接，它的结构主要有星型结构、环型结构、总线结构、分布式结构、树型结构、网状结构、蜂窝状结构等。

星型拓扑结构星型结构是最古老的一种连接方式，大家每天都使用的电话属于这种结构。

星型结构是指各工作站以星型方式连接成网。

网络有中央节点，其他节点（工作站、服务器）都与中央节点直接相连，这种结构以中央节点为中心，因此又称为集中式网络。

这种结构便于集中控制，因为端用户之间的通信必须经过中心站。

由于这一特点，也带来了易于维护和安全等优点。

端用户设备因为故障而停机时也不会影响其它端用户间的通信。

同时它的网络延迟时间较小，传输误差较低。

但这种结构非常不利的一点是，中心系统必须具有极高的可靠性，因为中心系统一旦损坏，整个系统便趋于瘫痪。

对此中心系统通常采用双机热备份，以提高系统的可靠性。

环型网络拓扑结构环型结构在LAN中使用较多。

这种结构中的传输媒体从一个端用户到另一个端用户，直到将所有的端用户连成环型。

数据在环路中沿着一个方向在各个节点间传输，信息从一个节点传到另一个节点。

这种结构显而易见消除了端用户通信时对中心系统的依赖性。

环行结构的特点是：每个端用户都与两个相临的端用户相连，因而存在着点到点链路，但总是以单向方式操作，于是便有上游端用户和下游端用户之称；信息流在网中是沿着固定方向流动的，两个节点仅有一条道路，故简化了路径选择的控制；环路上各节点都是自举控制，故控制软件简单；由于信息源在环路中是串行地穿过各个节点，当环中节点过多时，势必影响信息传输速率，使网络的响应时间延长；环路是封闭的，不便于扩充；可靠性低，一个节点故障，将会造成全网瘫痪；维护难，对分支节点故障定位较难。

总线拓扑结构总线结构是使用同一媒体或电缆连接所有端用户的一种方式，也就是说，连接端用户的物理媒体由所有设备共享，各工作站地位平等，无中心节点控制，公用总线上的信息多以基带形式串行传递，其传递方向总是从发送信息的节点开始向两端扩散，如同广播电台发射的信息一样，因此又称广播式计算机网络。

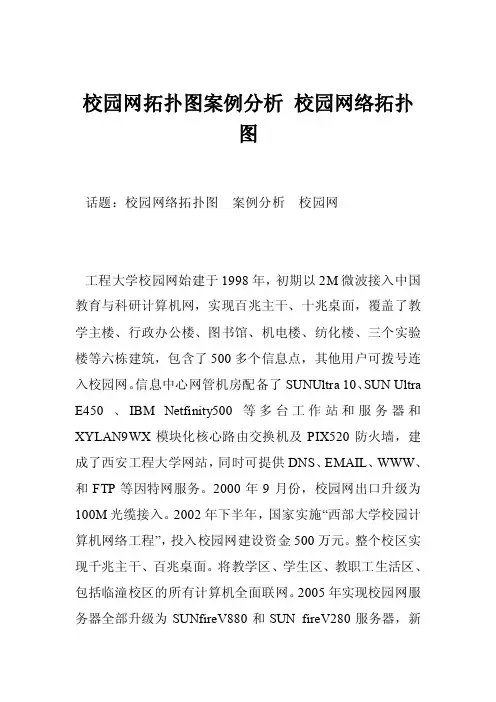

校园网拓扑图案例分析校园网络拓扑
图
话题：校园网络拓扑图案例分析校园网
工程大学校园网始建于1998年，初期以2M微波接入中国教育与科研计算机网，实现百兆主干、十兆桌面，覆盖了教学主楼、行政办公楼、图书馆、机电楼、纺化楼、三个实验楼等六栋建筑，包含了500多个信息点，其他用户可拨号连入校园网。

信息中心网管机房配备了SUNUltra 10、SUN Ultra E450 、IBM Netfinity500等多台工作站和服务器和XYLAN9WX模块化核心路由交换机及PIX520防火墙，建成了西安工程大学网站，同时可提供DNS、EMAIL、WWW、和FTP等因特网服务。

2000年9月份，校园网出口升级为100M光缆接入。

2002年下半年，国家实施“西部大学校园计算机网络工程”，投入校园网建设资金500万元。

整个校区实现千兆主干、百兆桌面。

将教学区、学生区、教职工生活区、包括临潼校区的所有计算机全面联网。

2005年实现校园网服务器全部升级为SUNfireV880和SUN fireV280服务器，新
增边际路由器QuidwayNE08E和神州数码7515双核心交换机，采用防火墙和入侵检测联动来保护校园网用户安全，通过计（]费管理软件和网络管理软件进行校园网用户管理。

本次校园网建成后，新的校园网将是一个主干速率为1000Mbps的光纤以太网，经过三级或四级交换到桌面，实现100Mbps独享接入校园网。

新的校园网将可以更方便地开展如远程教学、视频点播、视频会议、办公自动化及校园一卡通等多种网络应用，将在人才培养、知识创新及科学管理等方面为我校的后续发展提供强有力的信息化支持。

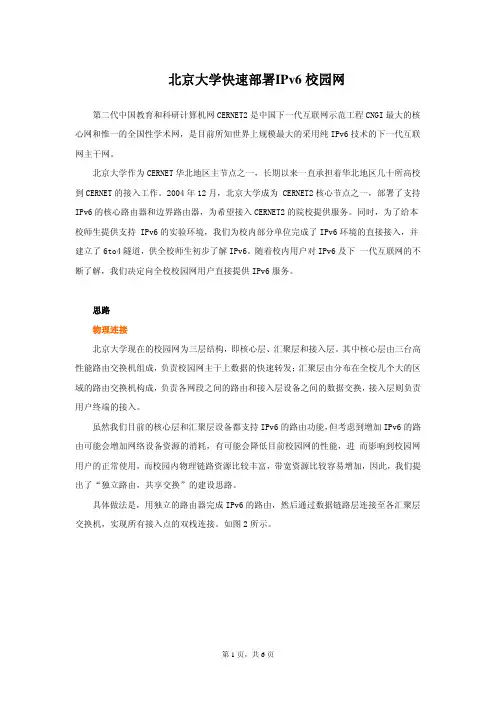

北京大学快速部署IPv6校园网第二代中国教育和科研计算机网CERNET2是中国下一代互联网示范工程CNGI最大的核心网和惟一的全国性学术网，是目前所知世界上规模最大的采用纯IPv6技术的下一代互联网主干网。

北京大学作为CERNET华北地区主节点之一，长期以来一直承担着华北地区几十所高校到CERNET的接入工作。

2004年12月，北京大学成为 CERNET2核心节点之一，部署了支持IPv6的核心路由器和边界路由器，为希望接入CERNET2的院校提供服务。

同时，为了给本校师生提供支持 IPv6的实验环境，我们为校内部分单位完成了IPv6环境的直接接入，并建立了6to4隧道，供全校师生初步了解IPv6。

随着校内用户对IPv6及下 一代互联网的不断了解，我们决定向全校校园网用户直接提供IPv6服务。

思路物理连接北京大学现在的校园网为三层结构，即核心层、汇聚层和接入层。

其中核心层由三台高性能路由交换机组成，负责校园网主干上数据的快速转发；汇聚层由分布在全校几个大的区域的路由交换机构成，负责各网段之间的路由和接入层设备之间的数据交换，接入层则负责用户终端的接入。

虽然我们目前的核心层和汇聚层设备都支持IPv6的路由功能，但考虑到增加IPv6的路由可能会增加网络设备资源的消耗，有可能会降低目前校园网的性能，进 而影响到校园网用户的正常使用，而校园内物理链路资源比较丰富，带宽资源比较容易增加，因此，我们提出了“独立路由，共享交换”的建设思路。

具体做法是，用独立的路由器完成IPv6的路由，然后通过数据链路层连接至各汇聚层交换机，实现所有接入点的双栈连接。

如图2所示。

地址规划为了便于管理，我们按照目前校园网内地址的划分对IPv6地址进行了相应的规划。

北京大学现有IPv4地址有 162.105.0.162.105.255.255以及222.29.0.0.222.29.159.255，而IPv6的地址段为 2001:da8:201::/48，我们从这段地址中划分出一段2001:da8:201:1000::/52用于在全校部署IPv6网络。

计算机网络的基本知识：⏹什么是计算机网络？⏹计算机网络的组成？⏹计算机网络的基本功能？⏹计算机网络的基本工作原理？⏹Internet的基本知识？⏹利用计算机网络的基本技能：联网的方式与软硬件的配置电子邮件信息浏览文件传输与下载文件的压缩与解压缩信息搜索⏹什么是计算机网络计算机网络是利用通信线路和通信设备，把地理上分散的，并具有独立功能的多个计算机系统连接起来，按照网络协议进行数据通信，由功能完善的网络软件，实现资源共享的计算机系统的集合。

它是计算机系统与通信系统相结合的产物。

把一个实验室的几台计算机用通信线路连接起来，安装相应的网络软件，就构成了一个小的局域网北大的所有的系、所有的研究所和实验室的局域网连接起来，组成了北大的校园网北京大学的校园网、清华大学的校园网、南京大学的校园网又连接起来，构成更大的网络—中国教育科研网CERNETCERNET又与全世界范围内的计算机网络连接起来，构成世界上最大的计算机网络--国际互联网Internet⏹计算机网络的分类按网络的分布范围分类✧局域网LAN(Local Area Network)✧城域网MAN(Metropolitan Area Network)✧广域网WAN（Wide Area Network）按网络的拓扑结构分类✧总线型✧环型✧星型✧树型✧网状按网络的通信介质分类:✧有线网：采用双绞线、同轴电缆、光纤等物理介质来传输数据的网络；✧无线网：采用卫星、微波、激光等无线形式来传输数据的网络按网络中使用的操作系统分类✧Novell Netware网✧Windows 网✧UNIX网✧Linux网按网络的用途分类✧教育✧科研✧商业✧企业⏹计算机网络的功能数据通信 资源共享 高可靠性 均衡负荷✧数据通信使分布在不同地理位置的计算机用户能相互通信、交流信息；可以传输数据、声音、图形和图像等多媒体信息；可以发送电子邮件，网上聊天，传送文件等；✧资源共享共享硬件：巨型计算机、专用的高性能计算机、大容量磁盘、高性能打印机、高精度图形设备、通信线路、通信设备等共享软件：大型、专用软件、各种网络应用软件、各种信息服务软件等共享信息：图书资讯、股票行情、天气预报、新闻、科技动态、旅游指南等。
