01风管与配件制作(金属风管)

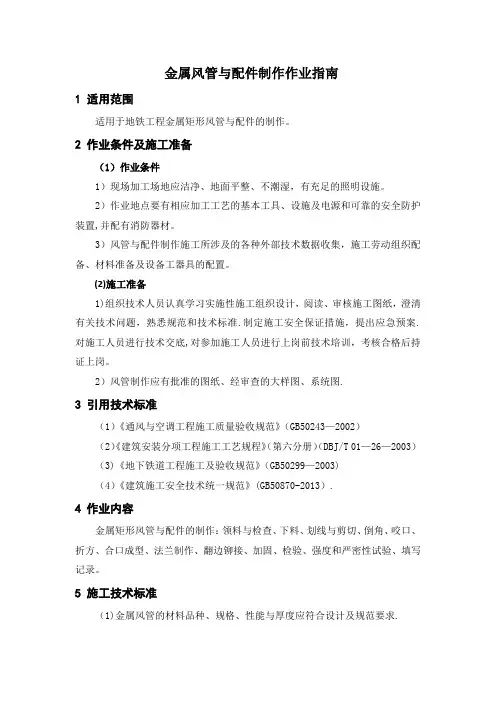

金属风管与配件制作作业指南1 适用范围适用于地铁工程金属矩形风管与配件的制作。

2 作业条件及施工准备（1）作业条件1）现场加工场地应洁净、地面平整、不潮湿，有充足的照明设施。

2）作业地点要有相应加工工艺的基本工具、设施及电源和可靠的安全防护装置,并配有消防器材。

3）风管与配件制作施工所涉及的各种外部技术数据收集，施工劳动组织配备、材料准备及设备工器具的配置。

(2)施工准备1)组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准.制定施工安全保证措施，提出应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2）风管制作应有批准的图纸、经审查的大样图、系统图.3 引用技术标准（1）《通风与空调工程施工质量验收规范》（GB50243—2002）（2）《建筑安装分项工程施工工艺规程》（第六分册）（DBJ/T 01—26—2003）（3)《地下铁道工程施工及验收规范》（GB50299—2003)（4）《建筑施工安全技术统一规范》(GB50870-2013）.4 作业内容金属矩形风管与配件的制作：领料与检查、下料、划线与剪切、倒角、咬口、折方、合口成型、法兰制作、翻边铆接、加固、检验、强度和严密性试验、填写记录。

5 施工技术标准（1)金属风管的材料品种、规格、性能与厚度应符合设计及规范要求.（2）金属风管法兰材料规格应符合规范要求.（3）风管翻边尺寸要均宽且不应小于6mm，翻边应平整，不应遮住螺孔，咬口重叠处,翻边时突出部分应铲平。

（4)风管的咬口缝隙应该紧密、宽度应该一致；折边应该平直，圆弧应该均匀；两端面平直.风管无明显扭曲与翘角；表面平整,凸凹不大于10mm。

（5）风管外径或外边长允许偏差：边长小于300mm时，为2mm;大于300时，为3mm。

管口平面度不大于2mm，矩型风管对角线长度之差不大于3mm。

(6）翻边铆接：中、低压系统铆钉间距不大于150 mm,高压系统不大于100 mm。

4 金属风管与配件制作4．1 一般规定4．1．1 金属风管与配件制作宜选用成熟的技术和工艺，采用高效、低耗、劳动强度低的机械加工方式。

4．1．2 金属风管与配件制作前应具备下列施工条件：1 风管与配件的制作尺寸、接口形式及法兰连接方式已明确，加工方案已批准，采用的技术标准和质量控制措施文件齐全；2 加工场地环境已满足作业条件要求；3 材料进场检验合格；4 加工机具准备齐全，满足制作要求。

4．1．3 洁净空调系统风管材质的选用应符合设计要求，宜选用优质镀锌钢板、不锈钢板、铝合金板、复合钢板等。

制作场地应整洁、无尘，加工区域内应铺设表面无腐蚀、不产尘、不积尘的柔性材料。

4．1．4 洁净空调系统风管制作前，应采用柔软织物擦拭板材，除去板面的污物和油脂。

制作完成后应及时采用中性清洁剂进行清理，并采用丝光布擦拭干净风管内部，并采用塑料膜密封风管端口。

4．1．5 圆形风管规格应符合表4．1．5-1的规定，并宜选用基本系列；矩形风管规格应符合表4．1．5-2的规定。

表4．1．5-1 圆形风管规格(mm)表4．1．5-2 矩形风管规格(mm)注：椭圆形风管可按表4．1．5-2中矩形风管系列尺寸标注长短轴。

4．1．6 钢板矩形风管与配件的板材最小厚度应按风管断面长边尺寸和风管系统的设计工作压力选定，并应符合表4．1．6-1的规定；钢板圆形风管与配件的板材最小厚度应按断面直径、风管系统的设计工作压力及咬口形式选定，并应符合表4．1．6-2的规定。

排烟系统风管采用镀锌钢板时，板材最小厚度可按高压系统选定。

不锈钢板、铝板风管与配件的板材最小厚度应按矩形风管长边尺寸或圆形风管直径选定，并应符合表4．1．6-3和表4．1．6-4的规定。

表4．1．6-1 钢板矩形风管与配件的板材最小厚度(mm)表4．1．6-2 钢板圆形风管与配件的板材最小厚度(mm)注：对于椭圆风管，表中风管直径是指其最大直径。

表4．1．6-3 不锈钢板风管与配件的板材最小厚度(mm)表4．1．6-4 铝板风管与配件的板材最小厚度(mm)4．1．7 金属风管与配件的制作应满足设计要求，并应符合下列规定：1 表面应平整，无明显扭曲及翘角，凹凸不应大于10mm；2 风管边长(直径)小于或等于300mm时，边长(直径)的允许偏差为±2mm；风管边长(直径)大于300mm时，边长(直径)的允许偏差为±3mm；3 管口应平整，其平面度的允许偏差为2mm；4 矩形风管两条对角线长度之差不应大于3mm；圆形风管管口任意正交两直径之差不应大于2mm。

风管与配件制作（金属风管）质量标准及检验方法
1检查数量：
主控项目
1）第1项、第2项：按材料与风管加工批数量抽查10%,不应少于5件。

2）风管强度及严密性、工艺性检测：按风管系统的类别和材质分别抽查，不得少于3件及15rn2o
3）风管的连接、风管的加固：按加工批数量抽查5%,不得少于5件。

4）矩形弯管制作及导流：抽查20%,不得少于2件。

5）净化空调风管：按风管数量抽查20%,每个系统不得少于5个。

一般项目
6）第1项〜第8项：通风与空调工程按制作数量抽查10%,不得少于5件；净化空调工程按制作数量抽查20%,不得少于5件。

7）第9项：按风管总数抽查20%,按法兰数量抽查10%,不得少于5件。

2质量标准和检验方法：
风管与配件制作（金属风管）质量标准和检验方法。

三、通风与空调分部（一）风管与配件制作（表Ⅰ：金属风管，表Ⅱ：非金属复合材料风管）水平管道按楼层划分，每个子分部系统每层划分为一个检验批。

竖井内立管按子分部系统划分，每个系统一个检验批。

（二）风管部件与消声器制作按每个子分部系统划分一个检验批。

（三）风管系统安装（表Ⅰ：送、排风，防、排烟，除尘系统，表Ⅱ：空调系统）楼层内水平管道按各个子分部系统每层划分一个检验批。

竖井内立管、卫生间排气系统按系统每个竖井风管划分一个检验批。

（四）风管系统安装（净化空调系统）按每个系统划分一个检验批。

（五）通风机安装按楼层每个子分部系统每层划分一个检验批。

（六）通风与空调设备安装（表Ⅰ：通风系统）按每个系统划分一个检验批。

（七）通风与空调设备安装（表Ⅱ：空调系统）按楼层每层划分一个检验批。

（八）通风与空调设备安装（表Ⅲ：净化空调系统）按每个系统划分一个检验批。

（九）空调制冷系统安装按每台机组系统划分一个检验批。

（十）空调水系统安装（表Ⅰ：金属管道）1、按每个冷冻机房划分一个检验批。

2、主干管按每个系统划分一个检验批。

3、楼层水平管道按楼层每层划分一个检验批。

（十一）空调水系统安装（表Ⅱ：非金属管道）1、每个冷冻机房划分一个检验批。

2、主干管按每个系统划分一个检验批。

3、楼层水平管道按楼层每层划分一个检验批。

（十二）空调水系统安装（表Ⅲ：设备）按冷冻水、冷却水系统每个系统划分一个检验批。

（十三）防腐与绝热施工（风管系统）按楼层每个子分部系统每层划分一个检验批。

竖井立管系统按每个子分部系统划分一个检验批。

（十四）防腐与绝热施工（管道系统）每个冷冻机房划分为一个检验批。

立管（主干管）按每个系统划分一个检验批。

楼层按每层划分一个检验批。

（十五）工程系统调试按每个子分部系统划分一个检验批。

建筑工程工程报验资料详细资料组成（七）8、通风与空调分部工程8.1送排风系统子分部工程8.1.1风管与配件制造分项工程-1 风管与配件制作检验批(金属风管)1) 表B1-7工程报验单2) 表243-1风管与配件制作检验批质量验收记录(金属风管)-2 风管与配件制作检验批(非金属、复合材料风管)1) 表B1-7工程报验单2) 表243-2风管与配件制作检验批质量验收记录(非金属、复合材料风管) 8.1.2部件制作分项工程-1 风管部件与消声器制作检验批1) 表B1-7工程报验单2) 表243-3风管部件与消声器制作检验批质量验收记录8.1.3风管系统安装分项工程-1 风管系统安装检验批1) 表B1-7工程报验单2) C2-34-4风管漏风检测记录3) 表243-4风管系统安装检验批质量验收记录(送、排风、排烟系统)8.1.4空气处理设备安装分项工程-1 通风与空调设备安装检验批1) 表B1-7工程报验单2) 表243-8通风与空调设备安装检验批质量验收记录(通风系统)8.1.5消声设备制作与安装分项工程-1 风管部件与消声器制作检验批1) 表B1-7工程报验单2) 表243-3风管部件与消声器制作检验批质量验收记录-2 通风与空调设备安装检验批1) 表B1-7工程报验单2) 表243-8通风与空调设备安装检验批质量验收记录(通风系统)8.1.6风管与设备防腐分项工程-1 防腐与绝热施工检验批1) 表B1-7工程报验单2) 表243-15防腐与绝热施工检验批质量验收记录(风管系统)8.1.7风机安装分项工程-1 通风机安装检验批1) 表B1-7工程报验单2) 表243-7通风机安装检验批质量验收记录8.1.8系统调试分项工程-1 系统调试1) C2-33-1设备单机试车记录2) C2-33-2制冷机组试运行调试记录3) C2-34-1通风、空调系统运行调试记录4) C2-34-2风量、温度测试记录5) C2-34-3除尘器、空调机漏风检测记录6) C2-34-4风管漏风检测记录7) C2-34-5房间室内风量测量记录8) C2-34-6网风量平衡记录9) C2-34-7空气净化系统检测记录10) C3-19通风、空调系统试运行试验记录11) 表243-17工程系统调试检验批质量验收记8.2防排烟系统子分部工程8.2.1风管与配件制作分项工程-1 风管与配件制作检验批(金属风管)1) 表B1-7工程报验单2) 表243-1风管与配件制作检验批质量验收记录(金属风管)-2 风管与配件制作检验批(非金属、复合材料风管)1) 表B1-7工程报验单2) 表243-2风管与配件制作检验批质量验收记录(非金属、复合材料风管) 8.2.2部件制作分项工程-1 风管部件与消声器制作检验批1) 表B1-7工程报验单2) 表243-3风管部件与消声器制作检验批质量验收记录8.2.3风管系统安装分项工程-1 风管系统安装检验批1) 表B1-7工程报验单2) C2-243-4风管漏风检测记录3) 表243-4风管系统安装检验批质量验收记录(送、排风、排烟系统)8.2.4防排烟风口、常闭正压风口与设备安装分项工程-1 通风与空调设备安装检验批1) 表B1-7工程报验单2) 表243-8通风与空调设备安装检验批质量验收记录(通风系统)8.2.5风管与设备防腐分项工程-1 防腐与绝热施工检验批1) 表B1-7工程报验单2) 表243-15防腐与绝热施工检验批质量验收记录(风管系统)8.2.6风机安装分项工程-1 通风机安装检验批1) 表B1-7工程报验单2) 表243-7通风机安装检验批质量验收记录8.2.7系统调试分项工程-1 系统调试1) C2-33-1设备单机试车记录2) C2-33-2制冷机组试运行调试记录3) C2-34-1通风、空调系统运行调试记录4) C2-34-2风量、温度测试记录5) C2-34-3除尘器、空调机漏风检测记录6) C2-34-4风管漏风检测记录7) C2-34-5房间室内风量测量记录8) C2-34-6网风量平衡记录9) C2-34-7空气净化系统检测记录10) C3-19通风、空调系统试运行试验记录11) 表243-17工程系统调试检验批质量验收记录8.3除尘系统子分部工程8.3.1风管与配件制作分项工程-1 风管与配件制作检验批(金属风管)1) 表B1-7工程报验单2) 表243-1风管与配件制作检验批质量验收记录(金属风管)-2 风管与配件制作检验批(非金属、复合材料风管)1) 表B1-7工程报验单2) 表243-2风管与配件制作检验批质量验收记录(非金属、复合材料风管) 8.3.2部件制作分项工程-1 风管部件与消声器制作检验批1) 表B1-7工程报验单2) 表243-3风管部件与消声器制作检验批质量验收记录8.3.3风管系统安装分项工程-1 表B1-7工程报验单-2 C2-34-4风管漏风检测记录-3 表243-4风管系统安装检验批质量验收记录(送、排风、排烟系统)8.3.4除尘器与排污设备安装分项工程-1 通风与空调设备安装检验批1) 表B1-7工程报验单2) 表243-8通风与空调设备安装检验批质量验收记录(通风系统)8.3.5风管与设备防腐分项工程-1 防腐与绝热施工检验批1) 表B1-7工程报验单2) 表243-15防腐与绝热施工检验批质量验收记录(风管系统)8.3.6风机安装分项工程-1 通风机安装检验批1) 表B1-7工程报验单2) 表243-7通风机安装检验批质量验收记录8.3.7系统调试分项工程-1 系统调试1) C2-33-1设备单机试车记录2) C2-33-2制冷机组试运行调试记录3) C2-34-1通风、空调系统运行调试记录4) C2-34-2风量、温度测试记录5) C2-34-3除尘器、空调机漏风检测记录6) C2-34-4风管漏风检测记录7) C2-34-5房间室内风量测量记录8) C2-34-6网风量平衡记录9) C2-34-7空气净化系统检测记录10) C3-19通风、空调系统试运行试验记录11) 表243-17工程系统调试检验批质量验收记录8.4空调风系统子分部工程8.4.1风管与配件制作分项工程-1 风管与配件制作检验批(金属风管)1) 表B1-7工程报验单2) 表243-1风管与配件制作检验批质量验收记录(金属风管)-2 风管与配件制作检验批(非金属、复合材料风管)1) 表B1-7工程报验单2) 表243-2风管与配件制作检验批质量验收记录(非金属、复合材料风管)8.4.2部件制作分项工程-1 风管与配件制作检验批1) 表B1-7工程报验单2) 表243-3风管部件与消声器制作检验批质量验收记录8.4.3风管系统安装分项工程-1 风管安装工程检验批1) 表B1-7工程报验单2) C2-34-4风管漏风检测记录3) 表243-5风管系统安装检验批质量验收记录(空调系统)8.4.4空气处理设备安装分项工程-1 通风与空调设备安装检验批1) 表B1-7工程报验单2) 表243-9通风与空调设备安装检验批质量验收记录(空调系统)8.4.5消声设备制作与安装分项工程-1 风管部件与消声器制作检验批1) 表B1-7工程报验单2) 表243-3风管部件与消声器制作检验批质量验收记录-2 通风与空调设备安装检验批1) 表B1-7工程报验单2) 表243-9通风与空调设备安装检验批质量验收记录(空调系统)8.4.6风管与设备防腐分项工程-1 防腐与绝热施工检验批1) 表B1-7功臣报验单2) 表243-15防腐与绝热施工检验批质量验收记录(风管系统)8.4.7风机安装分项工程-1 通风机安装检验批1) 表B1-7工程报验单2) 表243-7通风机安装检验批质量验收记录8.4.8风管与设备绝热分项工程-1 防腐与绝热施工检验批1) 表B1-7工程报验单8.4.9系统调试分项工程-1 系统调试1) C2-33-1设备单机试车记录2) C2-33-2制冷机组试运行调试记录3) C2-34-1通风、空调系统运行调试记录4) C2-34-2风量、温度测试记录5) C2-34-3除尘器、空调机漏风检测记录6) C2-34-4风管漏风检测记录7) C2-34-5房间室内风量测量记录8) C2-34-6网风量平衡记录9) C2-34-7空气净化系统检测记录10) C3-19通风、空调系统试运行试验记录11) 表243-17工程系统调试检验批质量验收记录8.5净化空调系统子分部工程8.5.1风管与配件制作分项工程-1 风管管配件制作检验批(金属风管)1) 表B1-7工程报验单2) 表243-1风管与配件制作检验批质量验收记录(金属风管)-2 风管与配件制作检验批(非金属、复合材料风管)1) 表B1-7工程报验单2) 表243-2风管与配件制作检验批质量验收记录(非金属、复合材料风管) 8.5.2部件制作分项工程-1 风管部件与消声器制作检验批1) 表B1-7工程报验单2) 表243-3风管部件与消声器制作检验批质量验收记录8.5.3风管系统安装分项工程-1 风管系统安装检验批1) C2-34-4风管漏风检测记录2) 表243-6风管系统安装检验批质量验收记录(净化空调系统)8.5.4空气处理设备安装分项工程-1 通风与空调设备安装检验批1) 表B1-7工程报验单2) 表243-10通风与空调设备安装检验批质量验收记录(净化空调系统) 8.5.5消声设备制作与安装分项工程-1 风管部件与消声器制作检验批1) 表B1-7工程报验单2) 表243-3风管部件与消声器制作检验批质量验收记录-2 通风与空调设备安装检验批1) 表B1-7工程报验单2) 表243-10通风与空调设备安装检验批质量验收记录(净化空调系统) 8.5.6风管与设备防腐分项工程-1 防腐与绝热施工检验批1) 表B1-7工程报验单8.5.7风机安装分项工程-1 通风机安装检验批1) 表B1-7工程报验单2) 表243-7通风机安装检验批质量验收记录8.5.8风管与设备绝热分项工程-1 防腐与绝热施工检验批1) 表B1-7工程报验单2) 表243-15防腐与绝热施工检验批质量验收记(风管系统)8.5.9高效过滤安装分项工程-1 通风与空调设备安装检验批1) 表B1-7工程报验单2) 表243-10通风与空调设备安装检验批质量验收记录(净化空调系统) 8.5.10系统调试分项工程-1 C2-33-1设备单机试车记录-2 C2-33-2制冷机组试运行调试记录-3 C2-34-1通风、空调系统运行调试记录-4 C2-34-2风量、温度测试记录-5 C2-34-3除尘器、空调机漏风检测记录-6 C2-34-4风管漏风检测记录-7 C2-34-5房间室内风量测量记录-8 C2-34-6网风量平衡记录-9 C2-34-7空气净化系统检测记录-10 C3-19通风、空调系统试运行试验记录-11 表243-17工程系统调试检验批质量验收记录8.6制冷设备系统子分部工程8.6.1制冷机组安装分项工程-1 通风与空调设备安装检验批1) 表B1-7工程报验单2) C2-31-1制冷系统气密性试验记录3) 表243-11空调制冷系统安装检验批质量验收记录8.6.2制冷剂管道及配件安装分项工程-1 通风与空调设备安装检验批1) 表B1-7工程报验单2) C2-31-1制冷系统气密性试验记录3) 表243-11空调制冷系统安装检验批验收记录8.6.3制冷附属设备安装分项工程-1 通风与空调设备安装检验批1) 表B1-7工程报验单2) C2-31-1制冷系统气密性试验记录3) 表243-11空调制冷系统安装检验批质量验收记录8.6.4管道及设备的防腐与绝热分项工程-1 防腐与绝热施工检验批1) 表B1-7工程报验单8.6.5系统调试分项工程-1 系统调试1) C2-33-1设备单机试车记录2) C2-33-2制冷机组试运行调试记录3) C2-34-1通风、空调系统试运行调试记录4) C2-34-2风量、温度测试记录5) C2-34-3除尘器、空调机漏风检测记录6) C2-34-4风管漏风检测记录7) C2-34-5房间室内风量测量记录8) C2-34-6网风量平衡记录9) C2-34-7空气净化系统检测记录10) C3-19通风、空调系统试运行试验记录11) 表243-17工程系统调试检验记录8.7空调系统子分部工程8.7.1管道冷热(煤)水系统安装分项工程-1 空调水系统安装(金属管道)检验批1) 表B1-7工程报验单2) C2-5隐蔽工程验收记录3) C2-17-1管道系统吹洗(脱脂)检验批4) C2-31-2冷冻水管道压力试验记录5) 表243-12空调水系统安装检验批质量验收记录(金属管道) -2 空调水系统安装(非金属管道)检验批1) 表B1-7工程报验单2) C2-5隐蔽工程验收记录3) C2-17-1管道系统吹洗(脱脂)检验记录4) C2-31-2冷水管道压力试验记录5) 表243-13空调水系统安装检验批质量验收记录(非金属管道) 8.7.2冷却水系统安装分项工程-1 空调水系统安装(金属管道)检验批1) 表B1-7工程报验单2) C2-5隐蔽工程验收记录3) C2-17-1管道系统吹洗(脱脂)检验记录4) C2-31-2冷冻水管道压力是验记录5) 表243-12空调水系统安装检验批质量验收记录(金属管道) -2 空调水系统安装(非金属管道)检验批1) 表B1-7工程报验单2) C2-5隐蔽工程验收记录3) C2-17-1管道系统吹洗(脱脂)检验记录4) C2-31-2冷水管道压力是验记录5) 表243-13空调水系统安装检验批质量验收记录(非金属管道) 8.7.3冷凝水系统安装分项工程-1 空调水系统安装(金属管道)检验批1) 表B1-7工程报验单2) C2-5隐蔽工程验收记录3) C2-17-1管道系统吹洗(脱脂)检验记录4) C2-31-2冷冻水管道压力试验记录5) 表243-12空调水系统安装检验批质量验收记录(金属管道) -2 空调水系统安装(非金属管道)检验批1) 表B1-7工程报验单2) C2-5隐蔽工程验收记录3) C2-17-1管道系统吹洗(脱脂)检验记录4) C2-31-2冷水管道压力试验记录5) 表243-13空调水系统安装检验批质量验收记录(非金属管道) 8.7.4阀门及部件安装分项工程-1 空调水系统安装(金属管道)检验批1) 表B1-7工程报验单2) C2-5隐蔽工程验收记录3) C2-17-1管道系统吹洗(脱脂)检验记录4) C2-31-2冷冻水管道压力试验记录5) 表243-12空调水系统安装检验批质量验收记录(金属管道) -2 空调水系统安装(非金属管道)检验批1) 表B1-7工程报验单2) C2-5隐蔽工程验收记录3) C2-17-1管道系统吹洗(脱脂)检验记录4) C2-31-2冷冻水管压力试验记录5) 表243-13空调水系统安装检验批质量验收记录(非金属管道) 8.7.5冷却塔安装分项工程-1 空调水系统安装(设备)检验批1) 表B1-7工程报验单2) 表243-14空调水系统安装检验批质量验收记录8.7.6水泵及附属设备安装分项工程-1 空调水系统安装(设备)检验批1) 表B1-7工程报验单2) 表243-14空调水系统安装检验批质量验收记录(设备)8.7.7管道与设备的防腐与绝热分项工程-1 防腐与绝热施工检验批1) 表B1-7工程报验单2) 表243-16防腐与绝热施工检验批质量验收记录(管道系统) 8.7.8系统调试分项工程-1 系统调试1) C2-33-1设备单机试车记录2) C2-33-2制冷机组是运行调试记录3) C2-34-1通风、空调系统运行调试记录4) C2-34-2风量、温度测试记录5) C2-34-3除尘器、空调机漏风检验记录6) C2-34-4风管漏风检测记录7) C2-34-5房间室内风量测试记录8) C2-34-6网风量平衡记录9) C2-34-7空气净化系统检测记录10) C3-19通风、空调系统试运行试验记录11) 表243-17工程系统试验检验批质量验收记录。

附录Ｃ工程质量验收记录用表表 C.2.1-1风管与配件制作检验批质量验收记录（金属风管）工程名称 分项工程名称验收部位 施工单位专业工长项目经理施工执行标准名称与编号 分包单位分包项 施工组 目经理组长质量验收规范的规定施工单位检查评定监理（建设）单位验记录收记录主 1 材质种类、 性能及厚度 （第 4.2.1 条）2 防火风管（第 4.2.3 条） 3 风管强度及严密性工艺性检测（第控4.2.5 条）4 风管的连接（第 4.2.6 条）5 风管的加固（第 4.2.10 条） 项 矩形弯管导流片（第 4.2.12条） 6 7 净化空调风管（第 4.2.13 条） 目1 圆形弯管制作（第 4.3.1-1 条）2 风管的外形尺寸 （第 4.3.1-2 ，3 条） 3 焊接风管（第 4.3.1-4 条） 4 法兰风管制作（第 4.3.2 条） 一5 铝板或不锈钢板风管（第 4.3.2-4般 条）项 6 无法兰矩形风管制作 （第 4.3.3 条） 目 7 无法兰圆形风管制作 （第 4.3.3 条）8 风管的加固（第 4.3.4 条）9 净化空调风管（第 4.3.11 条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）表 C.2.1-2 风管与配件制作检验批质量验收记录（非金属、复合材料风管）工程名称 分项工程名称验收部位 施工单位专业工长项目经理施工执行标准名称与编号 分包单位 分包项 施工组 目经理组长主质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 材质种类、性能及厚度（第 4.2.2 条）控2 复合材料风管的材料（第 4.2.4 条）3 风管强度及严密性工艺性检测（第4.2.5 条） 项 4 风管的连接（第 4.2.6 、 4.2.7 条）5 复合材料风管的连接（第 4.2.8 条） 目6 砖、混凝土风道的变形缝（第 4.2.9条） 7 风管的加固（第 4.2.11 条）8 矩形弯管导流片（第 4.2.12 条）9 净化空调风管（第 4.2.13 条）1 风管的外形尺寸（第4.3.1 条）2 硬聚氯乙烯风管（第4.3.5 条）3 有机玻璃钢风管（第4.3.6 条）一 4 无机玻璃钢风管（第 4.3.7 条）般5 砖、混凝土风道（第 4.3.8 条）项6 双面铝箔绝热板风管（第 4.3.9 条） 目7 铝箔玻璃纤维板风管 （第 4.3.10 条）8 净化空调风管（第4.3.11 条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）表 C.2.2 风管部件与消声器制作检验批质量验收记录工程名称 分项工程名称 验收部位 施工单位专业工长 项目经理 施工执行标准名称与编号分包单位分包项 施工组目经理组长质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 一般风阀（第 5.2.1 条）2 电动风阀（的5.2.2 条）主 3 防火阀、 排烟阀（口）（第 5.2.3 条）控4 防爆风阀（第 5.2.4 条）项 5 净化空调系统风阀（第5.2.5 条） 目 6 特殊风阀（第5.2.6 条）7 防排烟柔性短管（第 5.2.7 条）8 消声弯管、消声器（第5.2.8 条）1 调节风阀（第 5.3.1 条）2 止回风阀（第 5.3.2 条）3 插板风阀（第 5.3.3 条）一 4 三通调节阀（第 5.3.4 条）般5 风量平衡阀（第 5.3.5 条）项 6 风罩（第5.3.6 条） 目7 风帽（第5.3.7 条）8 矩形弯管导流片（第 5.3.8条）9 柔性短管（第5.3.9 条）10 消声器（第 5.3.10 条）11 检查门（第 5.3.11 条）12 风口（第 5.3.12 条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）表 C.2.3-1 风管系统安装检验批质量验收记录（送、排风、排烟系统）工程名称 分项工程名称 验收部位 施工单位 专业工长 项目经理 施工执行标准名称 与编号分包单位 分包项 施工组目经理组长主 质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 风管穿越防火、防爆墙（第 6.2.1 条）控 2 风管内严禁其他管线穿越（第6.2.2 条）3 室外立管的固定拉索 （第 6.2.2-3 条）项 4 高于 80℃风管系统（第6.2.3 条） 5 风阀的安装（第6.2.4 条） 目 6 手动密闭阀的安装（第 6.2.9 条） 7 风管严密性检验（第 6.2.8 条）1 风管系统的安装（第6.3.1 条） 2 无法兰风管系统的安装 （第 6.3.2 条） 3 风管安装水平、垂直质量（第 6.3.3 一4 风管的支、吊架（第 6.3.4 条）般5 铝板、不锈钢板风管安装 （第6.3.1-8 项条）目 6 非金属风管的安装（第 6.3.5 条） 7 风阀的安装（第 6.3.8 条） 8 风帽的安装（第 6.3.9 条）9 吸、排风罩的安装（第 6.3.10 条）10 风口的安装（第 6.3.11 条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）表 C.2.3-2 风管系统安装检验批质量验收记录（空调系统）工程名称 分项工程名称验收部位 施工单位专业工长 项目经理 施工执行标准名称与编号分包单位 分包项 施工组目经理组长主 质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 风管穿越防火墙、 防爆墙（第 6.2.1 条）控 2 风管内严禁其他管线穿越（第 6.2.2 条）3 室外立管的固定拉索 （第 6.2.2-3 条）项 4 高于 80℃风管系统（第6.2.3 条） 5 风阀的安装（第6.2.4 条）目 6 手动密闭阀的安装（第 6.2.9 条）7 风管严密性检验（第 6.2.8 条）1 风管系统的安装（第6.3.1 条） 2 无法兰风管系统的安装 （第 6.3.2 条） 3 风管安装水平、垂直质量（第 6.3.3条） 一4 风管的支、吊架（第 6.3.4 条）般5 铝板、不锈钢板风管安装 （第6.3.1-8 项条）目 6 非金属风管的安装（第 6.3.5 条）7 复合材料风管安装（第 6.3.6 条）8 风阀的安装（第 6.3.8 条）9 风口的安装（第 6.3.11 条）10 变风量末端装置安装 （第 7.3.20 条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）表 C.2.3-3 风管系统安装检验批质量验收记录（净化空调系统）工程名称 分项工程名称验收部位 施工单位专业工长 项目经理 施工执行标准名称与编号分包单位 分包项 施工组目经理组长主 质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 风管穿越防火墙、 防爆墙（第 6.2.1 条）控 2 风管内严禁其他管线穿越（第 6.2.2 条）3 室外立管的固定拉索 （第 6.2.2-3 条）项 4 高于 80℃风管系统（第6.2.3 条） 5 风阀的安装（第6.2.4 条） 目 6 手动密闭阀的安装（第 6.2.5 条） 7 净化风管安装（第 6.2.6 条）8 真空吸尘系统安装（第 6.2.7 条）9 风管严密性检验（第 6.2.8 条）1 风管系统的安装（第 6.3.1 条）2 无法兰风管系统的安装 （第 6.3.2 条）3 风管安装水平、垂直质量（第 6.3.3 条）一4 风管的支、吊架（第 6.3.4 条）般5 铝板、不锈钢板风管安装 （第6.3.1-8 项条）目 6 非金属风管的安装（第 6.3.5 条） 7 复合材料风管安装（第 6.3.6 条） 8 风阀的安装（第 6.3.8 条）9 净化空调风口的安装 （第 6.3.12 条）10 真空吸尘系统安装（第6.3.7 条）11 风口的安装（第 6.2.12 条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：表 C.2.4 通风机安装检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项施工组目经理组长主质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 通风机的安装（第 7.2.1 条）控 2 通风机安全措施（第 7.2.2 条）项目1 离心风机的安装（第7.3.1-1 条）2 轴流风机的安装（第7.3.1-2 条）3 风机的隔振支架（第7.3.1-3 、一7.3.1-4 条）般项目项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）年月日风系统）工程名称 分项工程名称验收部位 施工单位专业工长项目经理施工执行标准名称与编号 分包单位分包项 施工组 目经理组长主 质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 通风机的安装（第 7.2.1 条）控2 通风机安全措施（第 7.2.2 条）3 除尘器的安装（第 7.2.4 条） 4 布袋与静电除尘器的接地（第项7.2.4-3 条）5 静电空气过滤器安装 （第 7.2.7 条）6 电加热器的安装（第 7.2.8 条） 目7 过滤吸收器的安装（第 7.2.10 条）1 通风机的安装（第 7.3.1 条）2 除尘设备的安装（第7.3.5 条） 3 现场组装静电除尘器的安装（第 7.3.6 条）（第般7.3.7 条）项 5 消声器的安装（第 7.3.13 条）目 6 空气过滤器的安装（第7.3.14 条）7 蒸汽加湿器的安装（第7.3.18 条）8 空气风幕机的安装（第7.3.19 条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）年 月 日调系统）工程名称 分项工程名称验收部位 施工单位 专业工长项目经理 施工执行标准名称 与编号分包单位 分包项 施工组目经理组长主 质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 通风机的安装（第 7.2.1 条）控 2 通风机安全措施（第 7.2.2 条）3 空调机组的安装（第 7.2.3 条） 4 静电空气过滤器安装（第 7.2.7 条项 5 电加热器的安装（第 7.2.8 条） 6 干蒸汽加湿器的安装（第 7.2.9 条） 目1 通风机的安装（第 7.3.1 条）2 组合式空调机组的安装 （第 7.3.2 条）3 现场组装的空气处理室安装（第7.3.3 条）一 4 单元式空调机组的安装 （第 7.3.4 条）般5 消声器的安装（第 7.3.13 条）项6 风机盘管机组安装（第 7.3.15 条）目 粗、中效空气过滤器的安装（第 77.3.14 条）8 空气风幕机的安装（第 7.3.19 条） 9 转轮式换热器安装（第 7.3.16 条） 10 转轮式去湿器安装（第7.3.17 条） 11 蒸汽加湿器安装（第 7.3.18 条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论 （建设单位项目专业技术负责人）年 月 日化空调系统）工程名称 分项工程名称验收部位 施工单位专业工长项目经理 施工执行标准名称与编号分包单位 分包项 施工组目经理组长主 质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 通风机的安装（第 7.2.1 条） 控2 通风机安全措施（第 7.2.2 条）3 空调机组的安装（第7.2.3 条） 项4 净化空调设备的安装（第 7.2.6 条）5 高效过滤器的安装（第7.2.5 条）6 静电空气过滤器安装（第 7.2.7 条）目 7 电加热器的安装（第7.2.8 条） 8 干蒸汽加湿器的安装（第 7.2.9 条）1 通风机的安装（第 7.3.1 条）2 组合式净化空调机组的安装（第7.3.2 条）一 3 净化室设备安装（第 7.3.8 条）般4 装配室洁净室的安装（第 7.3.9 条） 项5 洁净室层流罩的安装 （第 7.3.10 条）目6 风机过滤单元安装（第 7.3.11 条）7 粗、中效空气过滤器的安装（第 7.3.14 条）8 高效过滤器安装（第7.3.12 条）9 消声器的安装（第 7.3.13 条） 10 蒸汽加湿器安装（第7.3.18 条） 项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）表 C.2.6 空调制冷系统安装检验批质量验收记录工程名称 分项工程名称验收部位 施工单位专业工长项目经理施工执行标准名称与编号 分包单位 分包项 施工组 目经理组长主质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 制冷设备与附属设备安装 （第 8.2.1-1 、 控 3条）2 设备混凝土基础的验收（第 8.2.1-2条） 项3 表冷器的安装（第 8.2.2 条）4 燃气、燃油系设备的安装（第 8.2.3条）目5 制冷设备的严密性试验及试运行（一8.2.4 条）6 管道及管配件的安装（第8.2.5 条）7 燃油管道系统接地（第 8.2.6 条）8 燃气系统的安装（第 8.2.7 条）9 氨管道焊缝的无损检测 （第 8.2.8 条） 10 乙二醇管道系统的规定（第8.2.9 条）11 制冷剂管路的试验（第8.2.10 条）1 制冷设备安装（第 8.3.1-1、2、4、5 条）2 制冷附属设备安装（第 8.3.1-3 条） 3 模块化冷水机组安装（第 8.3.2 条）一 4 泵的安装（第 8.3.3 条）般5 制冷剂管道的安装（第 8.3.4-1 、 2、项3、4 条）目 6 管道的焊接（第 8.3.4-5 、 6条）7 阀门安装（第8.3.5-2~5条）8 阀门的试压（第8.3.5-1 条）9 制冷系统的吹扫（第 8.3.6 条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：表 C.2.7-1 空调水系统安装检验批质量验收记录（金属管道）工程名称 分项工程名称验收部位 施工单位专业工长项目经理施工执行标准名称与编号 分包单位分包项 施工组 目经理组长质量验收规范的规定施工单位检查评监理（建设）单位验收主定记录记录1 系统的管材与配件验收（第 9.2.1 条）2 管道柔性接管的安装 （第 9.2.2-3 条） 控3 管道的套管（第 9.2.2-5 条）4 管道补偿器安装及固定支架（第9.2.5 条）项 5 系统的冲洗、排污（第 9.2.2-4 条）6 阀门的安装（第 9.2.4 条）目7 阀门的试压（第 9.2.4-3条）8 系统的试压（第 9.2.3 条）9 隐蔽管道的验收（第 9.2.2-1 条）1 管道的焊接（第 9.3.2 条） 2 管道的螺纹连接（第 9.3.3 条） 3 管道的法兰连接（第 9.3.4 条） 4 管道的安装（第 9.3.5 条 ）5 钢塑复合管道的安装（第9.3.6 条） 一6 管道沟槽式连接（第 9.3.6 条）般 7 管道的支、吊架（第9.3.8 条） 项 8 阀门及其他部件的安装（第 9.3.10目条）9 系统放气阀与排水阀（第 9.3.10-4 条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）表 C.2.7-2 空调水系统安装检验批质量验收记录（非金属管道）工程名称 分项工程名称验收部位 施工单位 专业工长项目经理施工执行标准名称与编号 分包单位 分包项 施工组 目经理组长主质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 系统的管材与配件验收（第 9.2.1 条）控2 管道柔性接管的安装 （第 9.2.2-3 条）3 管道的套管（第 9.2.2-5 条）4 管道补偿器安装及固定支架（第项9.2.5 条）5 系统的冲洗、排污（第 9.2.2-4 条）6 阀门的安装（第 9.2.4 条） 目 阀门的试压（第 9.2.4-3 条）7 8 系统的试压（第 9.2.3 条） 9 隐蔽管道的验收（第 9.2.2-1 条）1PVC-U 管道的安装（第 9.3.1 条） 2PP-R 管道的安装（第 9.3.1 条）3PEX 管道的安装（ 9.3.1 条）一 4 管道安装的位置（第 9.3.9 条） 般5 管道的支、吊架（第 9.3.8 条）项6 阀门的安装（第 9.3.10 条）目 系统放气阀与排水阀（第9.3.10-4 7 条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）年 月 日表 C.2.7-3 空调水系统安装检验批质量验收记录（设备）工程名称 分项工程名称验收部位 施工单位专业工长项目经理施工执行标准名称与编号 分包单位 分包项 施工组 目经理组长主质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 系统的设备与附属设备（第 9.2.1 条）控2 冷却塔的安装（第 9.2.6 条）3 水泵的安装（第 9.2.7 条）4 其他附属设备的安装（第 9.2.8 条） 项目一 1 风机盘管的管道连接（第 9.3.7 条）般2 冷却塔的安装（第 9.3.11 条）项 3 水泵与附属设备的安装（第9.3.12 目 条）4 水箱、集水缸、分水缸、储冷罐等设 备的安装（第 9.3.13 条）5 水过滤器等设备的安装 （第9.3.10-3 条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）年 月 日管系统）工程名称 分项工程名称验收部位 施工单位专业工长项目经理施工执行标准名称与编号 分包单位 分包项 施工组 目经理组长主质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 材料的验证（第 10.2.1 条）控2 防腐涂料或油漆质量 （第 10.2.2 条）3 电加热器与防火墙 2m 管道（第 10.2.3条）项4 低温风管的绝热（第 10.2.4 条）5 洁净室内风管（第 10.2.5 条）目1 防腐涂层质量（第 10.3.1 条）2 空调设备、部件油漆或绝热（第 10.3.4 条）3 绝热材料厚度及平整度（第 10.3.4 一条）般4 风管绝热粘贴接固定 （第 10.3.5 条）项 5 风管绝热层保温钉固定（第10.3.6目条）6 绝热涂料（第10.3.7 条）7 玻璃布保护层的施工 （第 10.3.8 条）8 金属保护壳的施工（第10.3.12 条） 项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）年 月 日道系统）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项施工组目经理组长主质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 材料的验证（第10.2.1 条）控 2 防腐涂料或油漆质量（第 10.2.2 条）3 电加热器与防火墙2m管道（第 10.2.3条）项 4 冷冻水管的绝热（第 10.2.4 条）5 洁净室内风管（第 10.2.5 条）目1 防腐涂层质量（第 10.3.1 条）2空调设备、部件油漆或绝热（第10.3.4 条）3 绝热材料厚度及平整度（第10.3.4一条）般 4 绝热涂料（第 10.3.7 条）项 5 玻璃布保护层的施工（第 10.3.8 条）目 6 管道阀门的绝热（第 10.3.9 条）7 管道绝热层的施工（第 10.3.10 条）8 管道防潮层的施工（第 10.3.11 条）9 金属保护壳的施工（第 10.3.12 条）10 机房内制冷管道色标（第10.3.13条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）年月日表 C.2.9 工程系统调试检验批质量验收记录工程名称 分项工程名称验收部位 施工单位专业工长项目经理施工执行标准名称与编号 分包单位 分包项 施工组 目经理组长主质量验收规范的规定施工单位检查评监理（建设）单位验收定记录记录1 通风机、空调机组单机试运转及调试 控 （第 11.2.2-1 条）2 水泵单机试运转及调试 （第 11.2.2-2条） 项3 冷却塔单机试运转及调试（第11.2.2-3 条）4 制冷机组单机试运转及调试（第目11.2.2-4 条）5 电控防、排烟阀的动作试验（第 11.2.2-5 条）6 系统风量的调试（第 11.2.3-1 条）7 空调水系统的调试 （第 11.2.3-2 条）8 恒温、恒湿空调（第 11.2.3-3 条）9 防、排系统调试（第 11.2.4 条） 10 净化空调系统的调试 （第 11.2.5 条） 1 风机、空调机组（第 11.3.1-2.3 条） 2 水泵的安装（第 11.3.1-1 条） 3 风口风量的平衡（第 11.3.2-2 条） 4 水系统的试运行 （第 11.3.3-1 、3 条）一5 水系统检测元件的工作 （第11.3.3-2 般条）项6 空调房间的参数 （第 11.3.3-4 、5、6目条）7 洁净空调房间的参数 （第 11.3.3 条） 8 工程的控制和监测元件和执行结构（第 11.3.4 条）项目专业质量检查员：施工单位检查结果评定年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）表 C.3.1 通风与空调工程分项工程质量验收记录（分项工程）工程名称结构类型检验批数施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理序号检验批部位、区、段施工单位检验评定结果监理（建设）单位验收结论检查结论项目专业技术负责人：监理工程师：（建设单位项目专业技术负验责人）收结论年月日年月日（送、排风系统）工程名称结构类型层数施工单位技术部门质量部门负负责人责人分包单位分包单位分包技术负负责人责人序号分项工程名称检验批数施工单位检查评定意见验收意见1风管与配件制作2 部件制作3 风管系统安装4风机与空气处理设备安装5消声设备制作与安装6风管与设备防腐7 系统调试质量控制资料安全和功能检验（检测）报告观感质量验收项目经理：分包单位验年月日项目经理：施工单位收年月日项目负责人：勘察单位年月日单项目负责人：设计单位年月日总监理工程师：位（建设单位项目专业负责人）监理（建设）单位年月日（防、排烟系统）工程名称结构类型层数施工单位技术部门质量部门负负责人责人分包单位分包单位分包技术负负责人责人序号分项工程名称检验批数施工单位检查评定意见验收意见1风管与配件制作2 部件制作3 风管系统安装4风机与空气处理设备安装5排烟风口、常闭正压风口安装6风管与设备防腐7 系统调试8消声设备制作与安装（合用系统时检查）质量控制资料安全和功能检验（检测）报告观感质量验收项目经理：分包单位年月日项目经理：施工单位验年月日收项目负责人：单勘察单位位年月日项目负责人：设计单位年月日总监理工程师：监理（建设）单位（建设单位项目专业负责人）年月日尘系统）工程名称结构类型层数施工单位技术部门质量部门负负责人责人分包单位分包单位分包技术负负责人责人序号分项工程名称检验批数施工单位检查评定意见验收意见1风管与配件制作2 部件制作3 风管系统安装4 风机安装5除尘器与排污设备安装6风管与设备防腐7风管与设备绝热8 系统调试质量控制资料安全和功能检验（检测）报告观感质量验收项目经理：分包单位年月日项目经理：施工单位验年月日收项目负责人：单勘察单位位年月日项目负责人：设计单位年月日总监理工程师：监理（建设）单位（建设单位项目专业负责人）年月日调系统）工程名称结构类型层数施工单位技术部门质量部门负负责人责人分包单位分包单位分包技术负负责人责人序号分项工程名称检验批数施工单位检查评定意见验收意见1风管与配件制作2 部件制作3 风管系统安装4风机与空气处理设备安装5消声设备制作与安装6风管与设备防腐7风管与设备绝热8 系统调试质量控制资料安全和功能检验（检测）报告观感质量验收项目经理：分包单位年月日项目经理：施工单位验年月日收项目负责人：单勘察单位位年月日项目负责人：设计单位年月日总监理工程师：监理（建设）单位（建设单位项目专业负责人）年月日化空调系统）工程名称结构类型层数施工单位技术部门质量部门负负责人责人分包单位分包单位分包技术负负责人责人序号分项工程名称检验批数施工单位检查评定意见验收意见1风管与配件制作2 部件制作3 风管系统安装4风机与空气处理设备安装5消声设备制作与安装6风管与设备防腐7风管与设备绝热8高效过滤器安装9 净化设备安装10 系统调试质量控制资料安全和功能检验（检测）报告观感质量验收项目经理：分包单位年月日项目经理：施工单位验年月日收项目负责人：单勘察单位位年月日项目负责人：设计单位年月日总监理工程师：监理（建设）单位（建设单位项目专业负责人）年月日冷系统）工程名称结构类型层数施工单位技术部门质量部门负负责人责人分包单位分包单位分包技术负负责人责人序号分项工程名称检验批数施工单位检查评定意见验收意见1 制冷机组安装2制冷剂管道及配件安装3制冷附属设备安装4管道及设备的防腐和绝热5 系统调试质量控制资料安全和功能检验（检测）报告观感质量验收项目经理：分包单位年月日项目经理：施工单位验年月日收项目负责人：单勘察单位位年月日项目负责人：设计单位年月日总监理工程师：监理（建设）单位（建设单位项目专业负责人）年月日调水系统）工程名称结构类型层数施工单位技术部门质量部门负负责人责人分包单位分包单位分包技术负负责人责人序号分项工程名称检验批数施工单位检查评定意见验收意见1冷热水管道系统安装2冷却水管道系统安装3冷凝水管道系统安装4管道阀门和部件安装5 冷却塔安装6水泵及附属设备安装7管道与设备的防腐和绝热8 系统调试质量控制资料安全和功能检验（检测）报告观感质量验收项目经理：分包单位年月日项目经理：施工单位验年月日收项目负责人：单勘察单位位年月日项目负责人：设计单位年月日总监理工程师：监理（建设）单位（建设单位项目专业负责人）年月日表 C.4.2 通风与空调子分部工程质量验收记录工程名称结构类型层数施工单位技术部门质量部门负负责人责人分包单位分包单位分包技术负负责人责人序号分项工程名称检验批数施工单位检查评定意见验收意见1 送、排风系统2 防、排烟系统3 除尘系统4 空调系统5 净化空调系统6 制冷系统7 空调水系统质量控制资料安全和功能检验（检测）报告观感质量验收项目经理：分包单位年月日项目经理：施工单位验年月日收项目负责人：单勘察单位位年月日项目负责人：设计单位年月日总监理工程师：监理（建设）单位（建设单位项目专业负责人）年月日。

附录Ｃ工程质量验收记录用表表 C.2.1-1 风管与配件制作检验批质量验收记录（金属风管）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1材质种类、性能及厚度（第 4.2.1条）2防火风管（第 4.2.3条）3风管强度及严密性工艺性检测（第4.2.5条）4风管的连接（第 4.2.6条）5风管的加固（第 4.2.10条）6矩形弯管导流片（第 4.2.12条）7净化空调风管（第 4.2.13条）一般项目1圆形弯管制作（第 4.3.1-1条）2风管的外形尺寸（第 4.3.1-2，3条）3焊接风管（第 4.3.1-4条）4法兰风管制作（第 4.3.2条）5铝板或不锈钢板风管（第 4.3.2-4条）6无法兰矩形风管制作（第4.3.3条）7无法兰圆形风管制作（第4.3.3条）8风管的加固（第 4.3.4条）9净化空调风管（第 4.3.11条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表 C.2.1-2 风管与配件制作检验批质量验收记录（非金属、复合材料风管）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1材质种类、性能及厚度（第 4.2.2条）2复合材料风管的材料（第 4.2.4条）3风管强度及严密性工艺性检测（第4.2.5条）4风管的连接（第 4.2.6、4.2.7条）5复合材料风管的连接（第 4.2.8条）6砖、混凝土风道的变形缝（第 4.2.9条）7风管的加固（第 4.2.11条）8矩形弯管导流片（第 4.2.12条）9净化空调风管（第 4.2.13条）一般项目1风管的外形尺寸（第 4.3.1条）2硬聚氯乙烯风管（第 4.3.5条）3有机玻璃钢风管（第 4.3.6条）4无机玻璃钢风管（第 4.3.7条）5砖、混凝土风道（第 4.3.8条）6双面铝箔绝热板风管（第 4.3.9条）7铝箔玻璃纤维板风管（第 4.3.10条）8净化空调风管（第 4.3.11条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表 C.2.2风管部件与消声器制作检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1一般风阀（第 5.2.1条）2电动风阀（的 5.2.2条）3防火阀、排烟阀（口）（第 5.2.3条）4防爆风阀（第 5.2.4条）5净化空调系统风阀（第 5.2.5条）6特殊风阀（第 5.2.6条）7防排烟柔性短管（第 5.2.7条）8消声弯管、消声器（第 5.2.8条）一般项目1调节风阀（第 5.3.1条）2止回风阀（第 5.3.2条）3插板风阀（第 5.3.3条）4三通调节阀（第 5.3.4条）5风量平衡阀（第 5.3.5条）6风罩（第 5.3.6条）7风帽（第 5.3.7条）8矩形弯管导流片（第 5.3.8条）9柔性短管（第 5.3.9条）10消声器（第 5.3.10条）11检查门（第 5.3.11条）12风口（第 5.3.12条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日（送、排风、排烟系统）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1风管穿越防火、防爆墙（第 6.2.1条）2风管内严禁其他管线穿越（第 6.2.2条）3室外立管的固定拉索（第6.2.2-3条）4高于80℃风管系统（第 6.2.3条）5风阀的安装（第 6.2.4条）6手动密闭阀的安装（第 6.2.9条）7风管严密性检验（第 6.2.8条）一般项目1风管系统的安装（第 6.3.1条）2无法兰风管系统的安装（第6.3.2条）3风管安装水平、垂直质量（第 6.3.3条）4风管的支、吊架（第 6.3.4条）5铝板、不锈钢板风管安装（第 6.3.1-8条）6非金属风管的安装（第 6.3.5条）7风阀的安装（第 6.3.8条）8风帽的安装（第 6.3.9条）9吸、排风罩的安装（第 6.3.10条）10风口的安装（第 6.3.11条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日（空调系统）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1风管穿越防火墙、防爆墙（第 6.2.1条）2风管内严禁其他管线穿越（第 6.2.2条）3室外立管的固定拉索（第6.2.2-3条）4高于80℃风管系统（第 6.2.3条）5风阀的安装（第 6.2.4条）6手动密闭阀的安装（第 6.2.9条）7风管严密性检验（第 6.2.8条）一般项目1风管系统的安装（第 6.3.1条）2无法兰风管系统的安装（第6.3.2条）3风管安装水平、垂直质量（第 6.3.3条）4风管的支、吊架（第 6.3.4条）5铝板、不锈钢板风管安装（第 6.3.1-8条）6非金属风管的安装（第 6.3.5条）7复合材料风管安装（第 6.3.6条）8风阀的安装（第 6.3.8条）9风口的安装（第 6.3.11条）10变风量末端装置安装（第7.3.20条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日（净化空调系统）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1风管穿越防火墙、防爆墙（第 6.2.1条）2风管内严禁其他管线穿越（第 6.2.2条）3室外立管的固定拉索（第6.2.2-3条）4高于80℃风管系统（第 6.2.3条）5风阀的安装（第 6.2.4条）6手动密闭阀的安装（第 6.2.5条）7净化风管安装（第 6.2.6条）8真空吸尘系统安装（第 6.2.7条）9风管严密性检验（第 6.2.8条）一般项目1风管系统的安装（第 6.3.1条）2无法兰风管系统的安装（第6.3.2条）3风管安装水平、垂直质量（第 6.3.3条）4风管的支、吊架（第 6.3.4条）5铝板、不锈钢板风管安装（第 6.3.1-8条）6非金属风管的安装（第 6.3.5条）7复合材料风管安装（第 6.3.6条）8风阀的安装（第 6.3.8条）9净化空调风口的安装（第 6.3.12条）10真空吸尘系统安装（第 6.3.7条）11风口的安装（第 6.2.12条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表 C.2.4通风机安装检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1通风机的安装（第7.2.1条）2通风机安全措施（第7.2.2条）一般项目1离心风机的安装（第7.3.1-1条）2轴流风机的安装（第7.3.1-2条）3风机的隔振支架（第7.3.1-3、7.3.1-4条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日（通风系统）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1通风机的安装（第7.2.1条）2通风机安全措施（第7.2.2条）3除尘器的安装（第7.2.4条）4布袋与静电除尘器的接地（第7.2.4-3条）5静电空气过滤器安装（第7.2.7条）6电加热器的安装（第7.2.8条）7过滤吸收器的安装（第7.2.10条）一般项目1通风机的安装（第7.3.1条）2除尘设备的安装（第7.3.5条）3现场组装静电除尘器的安装（第7.3.6条）4现场组装布袋除尘器的安装（第7.3.7条）5消声器的安装（第7.3.13条）6空气过滤器的安装（第7.3.14条）7蒸汽加湿器的安装（第7.3.18条）8空气风幕机的安装（第7.3.19条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日（空调系统）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1通风机的安装（第7.2.1条）2通风机安全措施（第7.2.2条）3空调机组的安装（第7.2.3条）4静电空气过滤器安装（第7.2.7条5电加热器的安装（第7.2.8条）6干蒸汽加湿器的安装（第7.2.9条）一般项目1通风机的安装（第7.3.1条）2组合式空调机组的安装（第7.3.2条）3现场组装的空气处理室安装（第7.3.3条）4单元式空调机组的安装（第7.3.4条）5消声器的安装（第7.3.13条）6风机盘管机组安装（第7.3.15条）7粗、中效空气过滤器的安装（第7.3.14条）8空气风幕机的安装（第7.3.19条）9转轮式换热器安装（第7.3.16条）10转轮式去湿器安装（第7.3.17条）11蒸汽加湿器安装（第7.3.18条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日（净化空调系统）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1通风机的安装（第7.2.1条）2通风机安全措施（第7.2.2条）3空调机组的安装（第7.2.3条）4 净化空调设备的安装（第7.2.6条）5 高效过滤器的安装（第7.2.5条）6静电空气过滤器安装（第7.2.7条）7电加热器的安装（第7.2.8条）8干蒸汽加湿器的安装（第7.2.9条）一般项目1通风机的安装（第7.3.1条）2组合式净化空调机组的安装（第7.3.2条）3净化室设备安装（第7.3.8条）4装配室洁净室的安装（第7.3.9条）5 洁净室层流罩的安装（第7.3.10条）6风机过滤单元安装（第7.3.11条）7粗、中效空气过滤器的安装（第7.3.14条）8高效过滤器安装（第7.3.12条）9消声器的安装（第7.3.13条）10蒸汽加湿器安装（第7.3.18条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1制冷设备与附属设备安装（第8.2.1-1、3条）2设备混凝土基础的验收（第8.2.1-2条）3表冷器的安装（第8.2.2条）4燃气、燃油系设备的安装（第8.2.3条）5制冷设备的严密性试验及试运行（一8.2.4条）6管道及管配件的安装（第8.2.5条）7燃油管道系统接地（第8.2.6条）8燃气系统的安装（第8.2.7条）9 氨管道焊缝的无损检测（第8.2.8条）10乙二醇管道系统的规定（第8.2.9条）11制冷剂管路的试验（第8.2.10条）一般项目1制冷设备安装（第8.3.1-1、2、4、5条）2制冷附属设备安装（第8.3.1-3条）3模块化冷水机组安装（第8.3.2条）4泵的安装（第8.3.3条）5制冷剂管道的安装（第8.3.4-1、2、3、4条）6管道的焊接（第8.3.4-5、6条）7阀门安装（第8.3.5-2~5条）8阀门的试压（第8.3.5-1条）9制冷系统的吹扫（第8.3.6条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日（金属管道）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1系统的管材与配件验收（第9.2.1条）2管道柔性接管的安装（第9.2.2-3条）3管道的套管（第9.2.2-5条）4管道补偿器安装及固定支架（第9.2.5条）5系统的冲洗、排污（第9.2.2-4条）6阀门的安装（第9.2.4条）7阀门的试压（第9.2.4-3条）8系统的试压（第9.2.3条）9隐蔽管道的验收（第9.2.2-1条）一般项目1管道的焊接（第9.3.2条）2管道的螺纹连接（第9.3.3条）3管道的法兰连接（第9.3.4条）4管道的安装（第9.3.5条）5钢塑复合管道的安装（第9.3.6条）6管道沟槽式连接（第9.3.6条）7管道的支、吊架（第9.3.8条）8阀门及其他部件的安装（第9.3.10条）9系统放气阀与排水阀（第9.3.10-4条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日（非金属管道）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1系统的管材与配件验收（第9.2.1条）2管道柔性接管的安装（第9.2.2-3条）3管道的套管（第9.2.2-5条）4管道补偿器安装及固定支架（第9.2.5条）5系统的冲洗、排污（第9.2.2-4条）6阀门的安装（第9.2.4条）7阀门的试压（第9.2.4-3条）8系统的试压（第9.2.3条）9隐蔽管道的验收（第9.2.2-1条）一般项目1PVC-U管道的安装（第9.3.1条）2PP-R管道的安装（第9.3.1条）3PEX管道的安装（9.3.1条）4管道安装的位置（第9.3.9条）5管道的支、吊架（第9.3.8条）6阀门的安装（第9.3.10条）7系统放气阀与排水阀（第9.3.10-4条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日（设备）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1系统的设备与附属设备（第9.2.1条）2冷却塔的安装（第9.2.6条）3水泵的安装（第9.2.7条）4其他附属设备的安装（第9.2.8条）一般项目1风机盘管的管道连接（第9.3.7条）2冷却塔的安装（第9.3.11条）3水泵与附属设备的安装（第9.3.12条）4水箱、集水缸、分水缸、储冷罐等设备的安装（第9.3.13条）5水过滤器等设备的安装（第9.3.10-3条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日（风管系统）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1材料的验证（第10.2.1条）2防腐涂料或油漆质量（第10.2.2条）3电加热器与防火墙2m管道（第10.2.3条）4低温风管的绝热（第10.2.4条）5洁净室内风管（第10.2.5条）一般项目1防腐涂层质量（第10.3.1条）2空调设备、部件油漆或绝热（第10.3.4条）3绝热材料厚度及平整度（第10.3.4条）4风管绝热粘贴接固定（第10.3.5条）5风管绝热层保温钉固定（第10.3.6条）6绝热涂料（第10.3.7条）7玻璃布保护层的施工（第10.3.8条）8金属保护壳的施工（第10.3.12条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日（管道系统）工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1材料的验证（第10.2.1条）2防腐涂料或油漆质量（第10.2.2条）3电加热器与防火墙2m管道（第10.2.3条）4冷冻水管的绝热（第10.2.4条）5洁净室内风管（第10.2.5条）一般项目1防腐涂层质量（第10.3.1条）2空调设备、部件油漆或绝热（第10.3.4条）3绝热材料厚度及平整度（第10.3.4条）4绝热涂料（第10.3.7条）5玻璃布保护层的施工（第10.3.8条）6管道阀门的绝热（第10.3.9条）7管道绝热层的施工（第10.3.10条）8管道防潮层的施工（第10.3.11条）9金属保护壳的施工（第10.3.12条）10机房内制冷管道色标（第10.3.13条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表 C.2.9 工程系统调试检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称与编号分包单位分包项目经理施工组组长主控项目质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1通风机、空调机组单机试运转及调试（第11.2.2-1条）2水泵单机试运转及调试（第11.2.2-2条）3冷却塔单机试运转及调试（第11.2.2-3条）4制冷机组单机试运转及调试（第11.2.2-4条）5电控防、排烟阀的动作试验（第11.2.2-5条）6系统风量的调试（第11.2.3-1条）7空调水系统的调试（第11.2.3-2条）8恒温、恒湿空调（第11.2.3-3条）9防、排系统调试（第11.2.4条）10净化空调系统的调试（第11.2.5条）一般项目1风机、空调机组（第11.3.1-2.3条）2水泵的安装（第11.3.1-1条）3风口风量的平衡（第11.3.2-2条）4水系统的试运行（第11.3.3-1、3条）5水系统检测元件的工作（第11.3.3-2条）6空调房间的参数（第11.3.3-4、5、6条）7洁净空调房间的参数（第11.3.3条）8工程的控制和监测元件和执行结构（第11.3.4条）施工单位检查结果评定项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日（分项工程）工程名称结构类型检验批数施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理序号检验批部位、区、段施工单位检验评定结果监理（建设）单位验收结论检查结论项目专业技术负责人：年月日验收结论监理工程师：（建设单位项目专业技术负责人）年月日（送、排风系统）工程名称结构类型层数施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号分项工程名称检验批数施工单位检查评定意见验收意见1 风管与配件制作2 部件制作3 风管系统安装4 风机与空气处理设备安装5 消声设备制作与安装6 风管与设备防腐7 系统调试质量控制资料安全和功能检验（检测）报告观感质量验收验收单位分包单位项目经理：年月日施工单位项目经理：年月日勘察单位项目负责人：年月日设计单位项目负责人：年月日监理（建设）单位总监理工程师：（建设单位项目专业负责人）年月日（防、排烟系统）工程名称结构类型层数施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号分项工程名称检验批数施工单位检查评定意见验收意见1 风管与配件制作2 部件制作3 风管系统安装4 风机与空气处理设备安装5 排烟风口、常闭正压风口安装6 风管与设备防腐7 系统调试8 消声设备制作与安装（合用系统时检查）质量控制资料安全和功能检验（检测）报告观感质量验收验收单位分包单位项目经理：年月日施工单位项目经理：年月日勘察单位项目负责人：年月日设计单位项目负责人：年月日监理（建设）单位总监理工程师：（建设单位项目专业负责人）年月日（除尘系统）工程名称结构类型层数施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号分项工程名称检验批数施工单位检查评定意见验收意见1 风管与配件制作2 部件制作3 风管系统安装4 风机安装5 除尘器与排污设备安装6 风管与设备防腐7 风管与设备绝热8 系统调试质量控制资料安全和功能检验（检测）报告观感质量验收验收单位分包单位项目经理：年月日施工单位项目经理：年月日勘察单位项目负责人：年月日设计单位项目负责人：年月日监理（建设）单位总监理工程师：（建设单位项目专业负责人）年月日（空调系统）工程名称结构类型层数施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号分项工程名称检验批数施工单位检查评定意见验收意见1 风管与配件制作2 部件制作3 风管系统安装4 风机与空气处理设备安装5 消声设备制作与安装6 风管与设备防腐7 风管与设备绝热8 系统调试质量控制资料安全和功能检验（检测）报告观感质量验收验收单位分包单位项目经理：年月日施工单位项目经理：年月日勘察单位项目负责人：年月日设计单位项目负责人：年月日监理（建设）单位总监理工程师：（建设单位项目专业负责人）年月日（净化空调系统）工程名称结构类型层数施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号分项工程名称检验批数施工单位检查评定意见验收意见1 风管与配件制作2 部件制作3 风管系统安装4 风机与空气处理设备安装5 消声设备制作与安装6 风管与设备防腐7 风管与设备绝热8 高效过滤器安装9 净化设备安装10 系统调试质量控制资料安全和功能检验（检测）报告观感质量验收验收单位分包单位项目经理：年月日施工单位项目经理：年月日勘察单位项目负责人：年月日设计单位项目负责人：年月日监理（建设）单位总监理工程师：（建设单位项目专业负责人）年月日（制冷系统）工程名称结构类型层数施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号分项工程名称检验批数施工单位检查评定意见验收意见1 制冷机组安装2 制冷剂管道及配件安装3 制冷附属设备安装4 管道及设备的防腐和绝热5 系统调试质量控制资料安全和功能检验（检测）报告观感质量验收验收单位分包单位项目经理：年月日施工单位项目经理：年月日勘察单位项目负责人：年月日设计单位项目负责人：年月日监理（建设）单位总监理工程师：（建设单位项目专业负责人）年月日（空调水系统）工程名称结构类型层数施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号分项工程名称检验批数施工单位检查评定意见验收意见1 冷热水管道系统安装2 冷却水管道系统安装3 冷凝水管道系统安装4 管道阀门和部件安装5 冷却塔安装6 水泵及附属设备安装7 管道与设备的防腐和绝热8 系统调试质量控制资料安全和功能检验（检测）报告观感质量验收验收单位分包单位项目经理：年月日施工单位项目经理：年月日勘察单位项目负责人：年月日设计单位项目负责人：年月日监理（建设）单位总监理工程师：（建设单位项目专业负责人）年月日表C.4.2通风与空调子分部工程质量验收记录工程名称结构类型层数施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号分项工程名称检验批数施工单位检查评定意见验收意见1 送、排风系统2 防、排烟系统3 除尘系统4 空调系统5 净化空调系统6 制冷系统7 空调水系统质量控制资料安全和功能检验（检测）报告观感质量验收验收单位分包单位项目经理：年月日施工单位项目经理：年月日勘察单位项目负责人：年月日设计单位项目负责人：年月日监理（建设）单位总监理工程师：（建设单位项目专业负责人）年月日。

风管与配件及部件制作的技术要求是严格而细致的，以下是一些主要的方面：
设计和规格：所有的风管和配件都应按照建筑师或工程师的设计要求进行制作。

规格应按照相关的建筑规范和标准来确定，以确保其能够满足特定的空气流量和压力损失要求。

材料选择：制作风管和配件的材料应当具有足够的强度、耐用性和抗腐蚀性。

常用的材料包括金属（如铝、不锈钢）、塑料（如PVC、ABS）和复合材料（如玻璃纤维增强塑料）等。

制作过程：风管和配件的制作应采用精密的机械工具和技术，以确保其形状、尺寸和精度的准确性。

任何手工操作都应具备高标准的工艺和熟练度。

连接和密封：风管和配件之间的连接必须牢固、紧密，以防止空气泄漏。

应使用合格的密封材料，如橡胶、硅胶等，以确保连接处的密封性能。

支撑和固定：风管和配件应使用合适的支撑和固定装置，以防止其弯曲、变形或移动。

支撑和固定装置应按照相关的建筑规范和标准进行选择和安装。

清洁和防护：风管和配件在制作完成后应进行清洁，以去除任何杂质或污染物。

在安装前，应采取适当的防护措施，以防止其受到物理损伤或污染。

测试和检验：所有制作完成的风管和配件都应进行严格的测试和检验，以确保其性能和质量符合要求。

测试和检验应按照相关的建筑规范和标准进行，包括压力测试、气密性测试和外观检验等。

这些是风管与配件及部件制作的基本技术要求，但具体的要求可能会因应用场景、气候条件、能源效率要求等因素而有所不同。

因此，在进行风管与配件及部件的制作时，应当充分考虑各种因素，并严格遵守相关的建筑规范和标准。

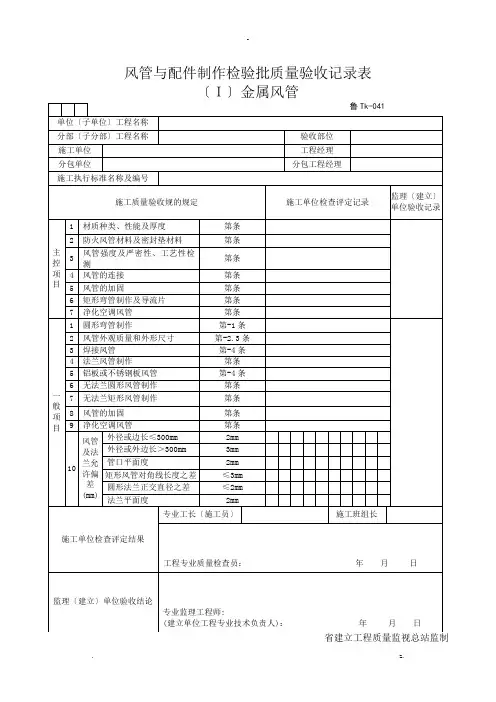

风管与配件制作检验批质量验收记录表（Ｉ）金属风管鲁Tk-041 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1材质种类、性能及厚度第4.2.1条2防火风管材料及密封垫材料第4.2.3条主控 3 风管强度及严密性、工艺性检测第4.2.5条项4风管的连接第4.2.6条目5风管的加固第4.2.10条6矩形弯管制作及导流片第4.2.12条7净化空调风管第4.2.13条1圆形弯管制作第4.3.1-1条2风管外观质量和外形尺寸第4.3.1-2.3条3焊接风管第4.3.1-4条4法兰风管制作第4.3.2条5铝板或不锈钢板风管第4.3.2-4条6无法兰圆形风管制作第4.3.3条一7无法兰矩形风管制作第4.3.3条般项8风管的加固第4.3.4条9净化空调风管第4.3.11条目外径或边长≤300mm2mm风管外径或外边长＞300mm3mm及法10管口平面度2mm兰允许偏矩形风管对角线长度之差≤3mm差圆形法兰正交直径之差≤2mm(mm)法兰平面度2mm专业工长（施工员）施工班组长施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师:(建设单位项目专业技术负责人)：年月日总站监制山东省建设工程质量监督风管与配件制作检验批质量验收记录表（Ⅱ）非金属、复合材料风管鲁Tk-042单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号监理（建设）施工质量验收规范的规定施工单位检查评定记录单位验收记录1材质种类、性能及厚度第4.2.2条2符合材料风管的材料第4.2.4条主控3风管强度及严密性、工艺性检测第4.2.5条4风管的连接第4.2.7条5复合材料的法兰连接第4.2.8条项6砖、混凝土风道的变形缝第4.2.9条目7风管的加固第4.2.1条0第4.2.11条8矩形弯管制作及导流片第4.2.12条9净化空调风管第4.2.13条1风管制作第4.3.1条2硬聚氯乙烯风管第4.3.5条3有机玻璃钢风管第4.3.6条4无机玻璃钢风管第4.3.7条5砖、混凝土风管第4.3.8条6双面铝箔绝热风管第4.3.9条一7铝箔玻璃纤维板风管第4.3.10条般项8净化空调风管第4.3.11条目外径或边长允许偏差：风管矩形风管对角线长度之差允许偏差：及法9 兰允许偏圆形风管正交直径之差允许偏差：管口平面度允许偏差：差法兰平面度允许偏差：(mm)外表平面度允许偏差：专业工长（施工员）施工班组长施工单位检查评定结果项目专业质量检查员年月日监理（建设）单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年月日山东省建设工程质量监督总站监制风管部件与消声器检验批质量验收记录表鲁Tk-043 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1一般风阀第5.2.1条2电动风阀第5.2.2条3防火阀、排烟阀（排烟口）第5.2.3条主控4防爆风阀第5.2.4条项5净化空调系统风阀第5.2.5条目6特殊风阀第5.2.6条7防排烟柔形短管第5.2.7条8消防软管、消声器第5.2.8条1调解风阀第5.2.1条2止回风阀第5.2.2条3插板风阀第5.2.3条4三通调解阀第5.2.4条5风量平衡阀第5.2.5条6风罩第5.2.6条7风帽第5.2.7条8矩形弯管道流叶片第5.2.8条9柔形短管第5.2.9条一般项目10消声器第5.2.10条11检查门第5.2.11条12风口验收第5.2.12条圆形≤250mm0-2mm圆形>250mm0-3mm13风管及法兰允许偏差矩形<300mm0-1mm矩形300-800mm0-2mm举行>800mm0-3mm矩形（<300mm）对角线长度之差≤1mm矩形（300mm-500mm）对角线长度之差≤2mm矩形（>500mm）对角向长度之差≤3mm专业工长（施工员）施工班组长施工单位检查评定结果项目专业质量检查员年月日监理（建设）单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年月日山东省建设工程质量监督总站监制风管系统安装检验批质量验收记录表（Ⅰ）送、排风，防排烟，除尘系统鲁Tk-044 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1风管穿越防火、防暴墙第6.2.1条2风管内严禁其他管线穿越第6.2.2-1条3易燃、易爆环境风管第6.2.2-2条主4室外立管的固定拉索第6.2.2-3条控项5高于80度的风管系统第6.2.3条目6风管部件安装第6.2.4条7手动密闭阀安装第6.2.9条8风管严密性检验第6.2.8条1风管系统安装第6.3.1条2无法兰风管系统安装第6.3.2条3风管连接的水平、垂直质量第6.3.3条4风管支、吊架安装第6.3.4条5铝板、不锈钢板风管安装第6.3.1-8条6非金属风管安装第6.3.5条7风阀安装第6.3.8条一8风帽安装第6.3.9条般9吸、排风罩安装第6.3.10条项10风口安装第6.3.11条目11 风管安装允许偏差（mm）水平度垂直度每米3总偏差20每米2总偏差20位置或标高≤10风口安装12水平度≤3/1000允许偏差（mm）垂直度≤2/1000专业工长（施工员）施工班组长施工单位检查评定结果项目专业质量检查员年月日监理（建设）单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年月日山东省建设工程质量监督总站监制风管系统安装检验批质量验收记录表（Ⅱ）空调系统鲁Tk-045单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号监理（建设）施工质量验收规范的规定施工单位检查评定记录单位验收记录1风管穿越防火、防暴墙（楼板）第6.2.1条2风管内严禁其他管线穿越第6.2.2-1条主3易燃、易爆环境风管第6.2.2-2条控4室外立管的固定拉索第6.2.2-3条项5高于80度的风管系统第6.2.3条目6风管部件安装第6.2.4条7手动密闭阀安装第6.2.9条8风管严密性检验第6.2.8条1风管系统安装第6.3.1条2无法兰风管系统安装第6.3.2条3风管连接的水平、垂直质量第6.3.3条4风管支、吊架安装第6.3.4条5铝板、不锈钢板风管安装第6.3.1-8条6非金属风管安装第6.3.5条7复合材料风管安装第6.3.6条一般项8风阀安装第6.3.8条9风口安装第6.3.11条10变风量末端装置安装第7.3.20条目11 风管安装允许偏差（mm）每米3水平度总偏差20每米2垂直度总偏差20位置或标高≤10风口安装12水平度≤3/1000允许偏差（mm）垂直度≤2/1000专业工长（施工员）施工班组长施工单位检查评定结果项目专业质量检查员年月日监理（建设）单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年月日总站监制山东省建设工程质量监督风管系统安装检验批质量验收记录表（Ⅲ）净化空调系统鲁Tk-046单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号监理（建设）施工质量验收规范的规定施工单位检查评定记录单位验收记录1风管穿越防火、防暴墙第6.2.1条2风管安装第6.2.2条主3高于80度的风管系统第6.2.3条控4风管部件安装第6.2.4条项5手动密闭阀安装第6.2.9条目6净化风管安装第6.2.6条7真空吸尘系统安装第6.2.7条8风管严密性检验第6.2.8条1风管系统安装第6.3.1条2无法兰风管系统安装第6.3.2条3风管连接的水平、垂直质量第6.3.3条4风管支、吊架第6.3.4条5非金属风管安装第6.3.5条6复合材料风管安装第6.3.6条7风阀安装第6.3.8条一8净化空调风口的安装第6.3.12条般项9真空吸尘系统安装第6.3.7条目10 风管安装允许偏差（mm）水平度垂直度每米3总偏差20每米2总偏差20位置或标高不应大于10 风口安装11水平度不应大于3/1000允许偏差（mm）垂直度不应大于2/1000专业工长（施工员）施工班组长施工单位检查评定结果项目专业质量检查员年月日监理（建设）单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年月日山东省建设工程质量监督总站监制通风机安装检验批质量验收记录表鲁Tk-047单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号监理（建设）质量验收规范的规定施工单位检查评定记录单位验收记录主1通风机安装第7.2.1条控项2通风机安装措施第7.2.2条目1叶轮与机壳安装第7.3.1-1条2轴流风机叶片安装第7.3.1-2条3隔振器地面第7.3.1-3条4隔振器支吊架第7.3.1-4条5通风机安装允许偏差（mm）一般⑴中心线的平面位移10项⑵标高±10目⑶皮带轮轮宽中心偏差1纵向0.2/1000传动轴⑷水平度横向0.3/1000两轴芯径向位移0.05⑸联轴器两轴线倾斜0.2/1000专业工长（施工员）施工班组长施工单位检查评定结果项目专业质量检查员年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）年月日山东省建设工程质量监督总站监制通风与空调设备安装检验批质量验收记录表（Ⅰ）通风设备鲁Tk-048单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号监理（建设）施工质量验收规范的规定施工单位检查评定记录单位验收记录1除尘器安装第7.2.4条主2布袋与静电除尘器接地第7.2.4-3条控项3静电空气过滤器安装第7.2.7条4电加热器安装第7.2.8条目5过滤器吸收器安装第7.2.10条1除尘器部件及阀安装第7.3.5-2-3条2现场组装静电除尘器安装第7.3.6条3现场组装布袋除尘器安装第7.3.7条4消声器安装第7.3.13条5空气过滤器安装第7.3.14条一6蒸汽加湿器安装第7.3.18条般项7空气风幕机安装第7.3.19条目8除尘设备安装允许偏差（mm）⑴平面位移≤10⑵标高±10每米≤2⑶垂直度总偏差≤10专业工长（施工员）施工班组长施工单位检查评定结果项目专业质量检查员年月日监理（建设）单位验收结论专业监理工程师:（建设单位项目专业技术负责人）年月日山东省建设工程质量监督总站监制通风与空调设备安装检验质量验收记录表（Ⅱ）空调设备鲁Tk-049 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1空调机组的安装第7.2.3条主2静电空气过滤器安装第7.2.7条控项3电加热器安装第7.2.8条目4干蒸汽加湿器安装第7.2.9条1组合式空调机组安装第7.3.2条2现场组装的空气处理室安装第7.3.3条3单元式空调机组安装第7.3.4条4消声器安装第7.3.13条一5风机盘管机组安装第7.3.15条般项6粗、中效空气过滤器安装第7.3.14-2条目7空气风幕机安装第7.3.19条8转轮式换热器安装第7.3.16条9转轮式去湿器安装第7.3.17条10蒸汽加湿器安装第7.3.18条专业工长（施工员）施工班组长施工单位检查评定结果项目专业质量检查员年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）年月日山东省建设工程质量监督总站监制通风与空调设备安装检验质量验收记录表（Ⅲ）空调设备鲁Tk-050单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号监理（建设）施工质量验收规范的规定施工单位检查评定记录单位验收记录1空调机组的安装第7.2.3条主2净化空调设备安装第7.2.6条控项目3高效过滤器安装第7.2.5条4静电加热过滤器的安装第7.2.7条57.3.8电加热器的安装第条6干蒸汽加湿器安装第7.3.9条1组合式净化空调机组安装第7.3.2条2净化室设备安装第7.3.8条3装配式洁净室安装第7.3.9条一4洁净层流罩第7.3.10条般57.3.11风机过滤单元安装第条项6粗、中效空气过滤器安装第7.3.14条目7高效过滤器安装第7.3.12条8消声器的安装第7.3.13条9蒸汽加湿器安装第7.3.18条专业工长（施工员）施工班组长施工单位检查评定结果项目专业质量检查员年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）年月日山东省建设工程质量监督总站监制空调制冷系统安装检验批质量验收记录表鲁Tk-051单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号监理（建设）施工质量验收规范的规定施工单位检查评定记录单位验收记录1制冷设备与附属设备安装第8.2.1-1.3条2设备混凝土基础验收第8.2.1-2条3表冷器的安装第8.2.2条主4燃油、燃气系统设备安装第8.2.3条控5制冷设备严密性实验及运行第8.2.4条项6制冷管道及管配件安装第7.2.5条目7燃油管道系统接地第8.2.6条8燃气系统安装第8.2.7条9氨管道旱缝无损检测第8.2.8条10乙二醇管道系统规定第8.2.9条11制冷剂管道试验第8.2.10条1 制冷及附属设备安装平面位移（mm）10标高（mm）±102模块式冷水机组安装第8.3.2条一般项目3泵的安装第8.3.3条4制冷剂管道安装第8.3.4-1.2.3.4条5管道焊接第8.3.4-5.6条68.3.5-2-5阀门安装第条7阀门试压第8.3.5-1条8制冷系统吹扫第8.3.6条专业工长（施工员）施工班组长施工单位检查评定结果项目专业质量检查员年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日山东省建设工程质量监督总站监制空调水系统安装检验批质量验收记录表（Ⅰ）金属管道鲁Tk-052单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号监理（建设）施工质量验收规范的规定施工单位检查评定记录单位验收记录1系统的管材与配件验收第9.2.1条2管道柔性接管安装第9.2.2-3条3管道套管第9.2.2-5条4管道补偿器安装及固定支架第9.2.5条主控5系统与设备贯通冲洗、排污第9.2.2-4条项6阀门安装第9.2.4-1.2条目7阀门试压第9.2.4-3条8系统试压第9.2.3条9隐蔽管道验收第9.2.2-1条10焊接、镀锌钢管第9.2.2-2条1管道焊接连接第9.3.2条2管道螺纹连接第9.3.3条3管道法兰连接第9.3.4条室外25架空及4(1)坐标地沟室内15钢埋地60制架空及室外±20管道地沟(2)标高室内±15一安埋地±25般装(3)水平DN≤100mm2L％。
