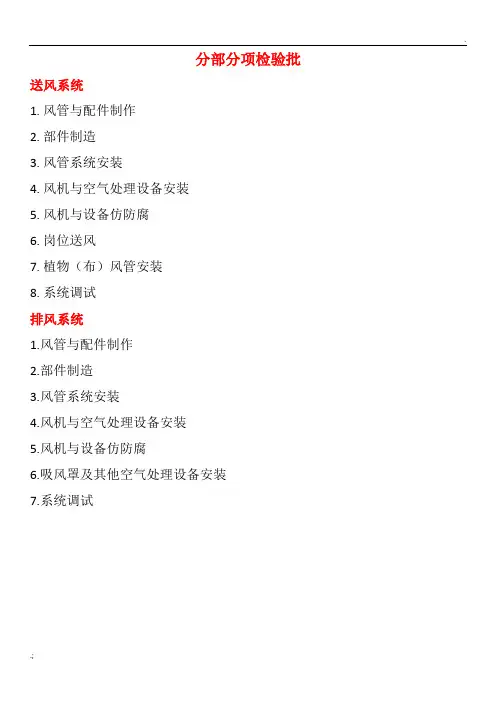

分部分项检验批送风系统
1.风管与配件制作
2.部件制造
3.风管系统安装
4.风机与空气处理设备安装
5.风机与设备仿防腐
6.岗位送风
7.植物（布）风管安装
8.系统调试
排风系统
1.风管与配件制作
2.部件制造
3.风管系统安装
4.风机与空气处理设备安装
5.风机与设备仿防腐
6.吸风罩及其他空气处理设备安装
7.系统调试
风管与配件成品检验批质量验收记录编号：001
风管部件与消声器产成品检验批验收质量验收记录编号：01
（防、排烟系统）编号：02
通风与空调分部工程质量验收记录编号：001
注：上述表格按实对号入座填写
通风与空调子分部工程质量验收记录（送风系统）编号：
通风与空调子分部工程质量验收记录（排风系统）编号：。
风管与配件制作检验批质量验收记录一、项目背景为确保风管与配件制作的质量可靠，满足相关标准和要求，特进行质量验收，以确保产品的质量和性能达到预期要求。
二、验收内容1.风管制作的验收内容包括但不限于以下方面：a.材料的合格证、技术文件等；b.风管的尺寸和几何形状；c.风管的焊接质量；d.风管的表面处理；e.风管的密封性能；f.风管的安装连接等。
2.配件制作的验收内容包括但不限于以下方面：a.材料的合格证、技术文件等；b.配件的尺寸和几何形状；c.配件的加工质量；d.配件的表面处理；e.配件的安装连接等。
三、验收方法根据相关技术标准和规范要求，进行抽样检验和质量评定。
1.抽样检验：a.对于风管和配件的尺寸和几何形状，采取随机抽样的方法进行测量，依据设计要求进行比对评估。
b.对于风管的焊接质量和配件的加工质量，从不同批次中随机抽取样品，进行外观检查和物理性能测试等。
c.对于风管的密封性能和配件的安装连接，验收责任单位应组织专业技术人员进行现场测试和观察。
2.质量评定：根据抽样检验的结果，结合相关技术标准和规范要求，进行质量评定。
通常采用合格、不合格和允许修复等评定结果。
四、验收结果根据本次质量验收的抽样检验和质量评定，得出如下验收结果：1.风管制作的检验结果：a.材料的合格证、技术文件等齐备；b.风管尺寸和几何形状符合设计要求；c.风管的焊接质量符合要求；d.风管表面处理符合要求；e.风管的密封性能符合要求；f.风管的安装连接符合要求。
总体来说，风管制作的质量符合相关标准和要求，验收结果为合格。
2.配件制作的检验结果：a.材料的合格证、技术文件等齐备；b.配件的尺寸和几何形状符合设计要求；c.配件的加工质量符合要求；d.配件的表面处理符合要求；e.配件的安装连接符合要求。
总体来说，配件制作的质量符合相关标准和要求，验收结果为合格。
五、质量问题和处理在风管与配件制作的过程中，没有发现质量问题，所以无需进行质量问题的处理。

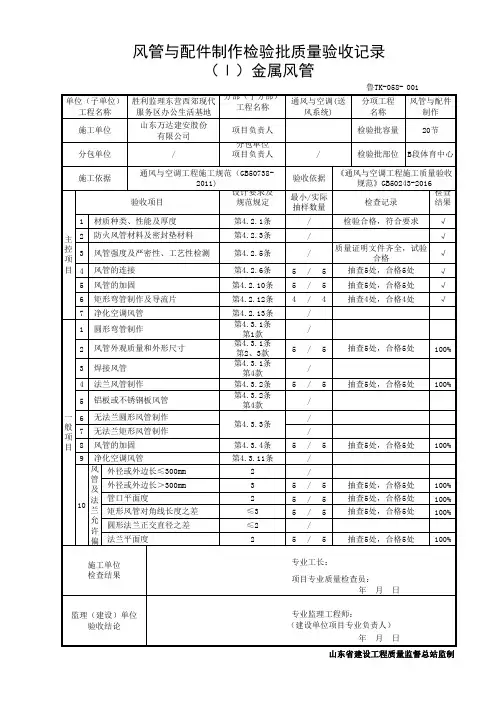

风管与配件制作检验批质量验收记录（Ⅰ）（金属风管）06060101单位（子单位）工程名称分部（子分部）工程名称通风与空调/恒温恒湿空调系统分项工程名称风管与配件制作施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位风管与配件制作检验批（Ⅰ）（金属风管）施工依据验收依据《通风与空调工程施工质量验收规范》 GB 50243-2002主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1 材质种类、性能及厚度 4.2.1条/2 防火风管材料及密封垫材料 4.2.3条/3 风管强度及严密性、工艺性检测 4.2.5条/4 风管的连接 4.2.6条/5 风管的加固 4.2.10条/6 矩形弯管制作及导流片 4.2.12条/7 净化空调风管 4.2.13条/一般项目1 圆形弯管制作 4.3.1-1条/2 风管外观质量和外形尺寸 4.3.1-2.3条/3 焊接风管 4.3.1-4条/4 法兰风管制作 4.3.2条/5 铝板或不锈钢板风管 4.3.2-4条/6 无法兰圆形风管制作 4.3.3条/7 无法兰矩形风管制作 4.3.3条/8 风管的加固 4.3.4条/9 净化空调风管 4.3.11条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业负责人）：年月日注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
风管与配件制作分项检验批质量验收记录通常包括以下内容：
1. 检验批名称：风管与配件制作
2. 检验批编号：唯一标识该检验批的编号
3. 工程部位：风管与配件在工程中的具体位置或用途
4. 施工单位：负责该检验批施工的单位或班组
5. 检验依据：用于验收的标准、规范、图集等文件名称及编号
6. 验收项目：根据相关标准和规范，列出所有需要验收的项目，如材料、尺寸、平整度、连接方式等
7. 验收标准：针对每个验收项目，明确具体的验收标准或允许偏差范围
8. 验收结果：对于每个验收项目，记录实际的验收结果，如合格、不合格等
9. 验收人员：参与该检验批验收的有关人员签名
10. 验收日期：完成该检验批验收的日期
根据实际情况，还可以增加其他需要的内容，如备注、整改意见等。
需要注意的是，不同的工程和项目可能对风管与配件制作有不同的要求和标准，因此在实际使用中，应结合具体工程要求和规范进行相应的调整和完善。

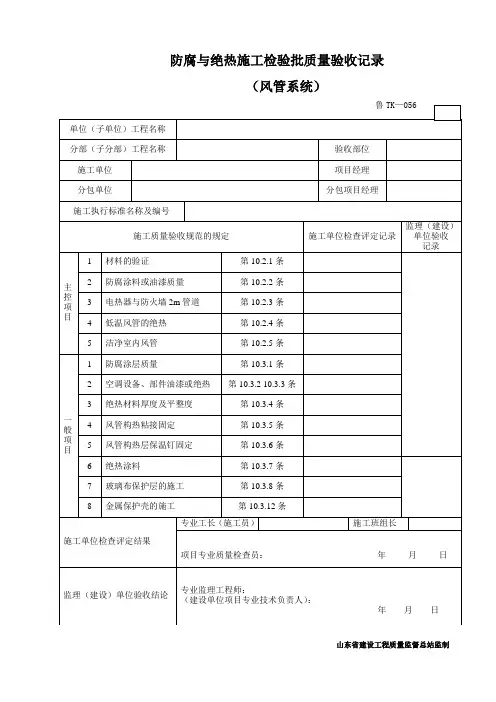

防腐与绝热施工检验批质量验收记录（风管系统）山东省建设工程质量监督总站监制说明主控项目：1 ．风管和管道的绝热，应采用不燃或难燃材料，其材质、密度、规格与厚度应符合设计要求。
如采用难燃材料时，应对其难燃性进行检查，合格后方可使用。
检查数量：按批随机抽查 1 件。
检查方法：观察检查、检查材料合格证，并做点燃试验。
2 ．防腐涂料和油漆，必须是在有效保质期限内的合格产品。
检查数量：按批检查。
检查方法：观察、检查材料合格证。
3 ．在下列场合必须使用不燃绝热材料：( l ）电加热器前后800mm 的风管和绝热层；( 2 ）穿越防火隔墙两侧 2m 范围内风管、管道和绝热层。
检查数量：全数检查。
检查方法：观察、检查材料合格证与做点燃试验。
4 ．输送介质温度低于周围空气露点温度的管道，当采用非闭孔性绝热材料时，隔气层（防潮层）必须完整，且封闭良好。
检查数量：按数量抽查 10 % ，且不得少于 5 段。
检查方法：观察检查。
5 ．位于洁净室内的风管及管道的绝热，不应采用易产尘的材料（如玻璃纤维、短纤维矿棉等）。
检查数量：全数检查检查方法：观察检查。
一般项目：1 ．喷、涂油漆的漆膜应均匀，无堆积、皱纹、气泡、掺杂、混色与漏涂等缺陷。
检查数量：按面积抽查 10 ％。
检查方法：观察检查。
2 . ( l ）各类空调设备、部件的油漆喷、涂，不得遮盖铭牌标志和影响部件的功能使用。
( 2 ）风管系统部件的绝热，不得影响其操作功能。
检查数量：按数量抽查 10 % ，且不得少于 2 个。
检查方法：观察检查。
3 ．绝热材料层应密实，无裂缝、空隙等缺陷。
表面应平整，当采用卷材或板材时，允许偏差为 5mm ；采用涂抹或其他方式时，允许偏差为 10mm 加。
防潮层（包括绝热层的端部）应完整，且封闭良好；其搭接缝应顺水。
检查数量：管道按轴线长度抽查 10 % ；部件、阀门抽查 10 % ，且不得少于 2 个。
检查方法：观察检查、用钢丝刺人保温层、尺量。
