滑动变阻器的正确使用

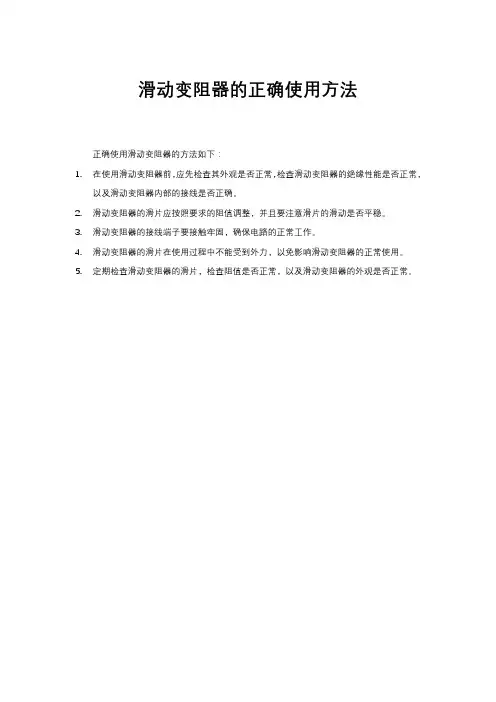

滑动变阻器的正确使用
滑动变阻器的正确使用

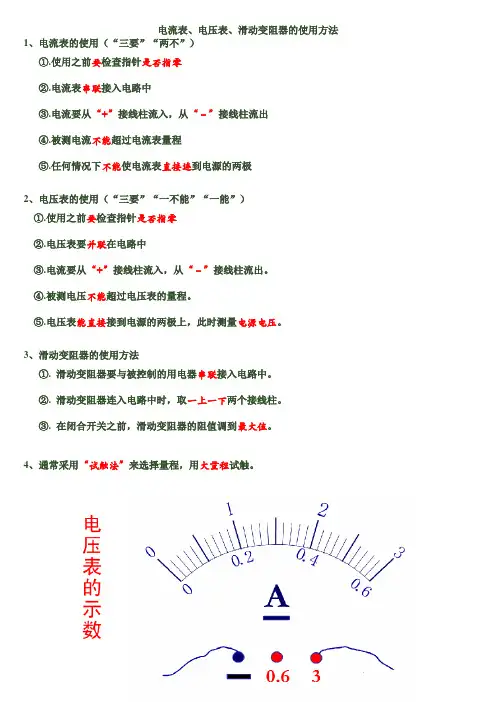

滑动变阻器的使用

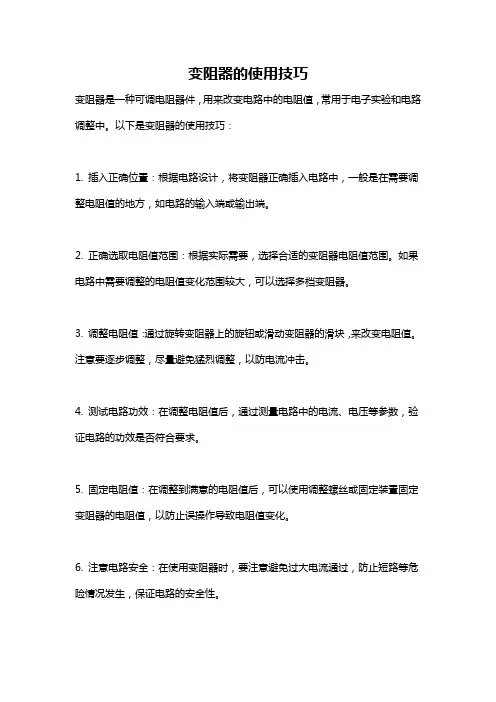

二、使用方法

高中主要有限流和分压的作用。如何选用这两种不同的形式,是由电路中的需要来决定的。

以下情况可选用限流式接法:

①待测用电器电阻接近滑动变阻器电阻(也可选用分压式接法)。

以下情况必须使用分压式接法:①待测用电器电阻远大于或远小于滑动变阻器电阻。

②实验要求待测用电器电流及其两端电压可以由0开始连续变化(例如测小灯泡的伏安特性曲线)。③实验要求待测用电器电流及其两端电压可变范围较大。④采用限流式接法时,无论如何调节变阻器,电流、电压都大于对应电表的量程。

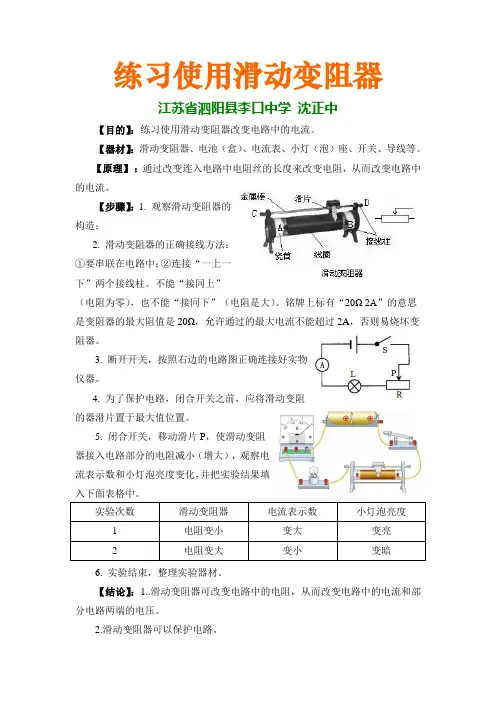

连接的方法有6种:分别为AC、AD、BD、BC、CD、AB。

其中只有AC,AD,BD,BC这四种方法,也就是所谓的“一

上一下”,可以改变阻值。

剩下的两种不能改变阻值。

具体情况如下:

1.当导线接AD和AC时,滑片P向左移动时电阻变小,电

流变大。当滑片P向右移动时,电阻变大,电流变小。

2.当导线接BC和BD时,滑片P向左移动时电阻变大,电

流变小。当滑片P向右移动时,电阻变小,电流变大。

3.当划片接CD时,这时的电阻几乎为0.电流十分大。同时电阻的阻值不可以通过移动滑片P来改变,所以这时就相当于一个定值电阻。另外,如果这样直接接到电源上,就会发生短路。

4.当划片接AB时。这时的电阻是最大的,那么通过的电流也很小。同时电阻的阻值也不可以通过移动滑片P来改变,也相当于一个定值电阻。
