(完整版)初中物理滑动变阻器练习题

初三物理滑动变阻器练习题一、选择题1. 滑动变阻器是根据（）的变化实现电流的调节。

A. 电阻的变化B. 电压的变化C. 电感的变化D. 电容的变化2. 下图所示的电路中，当滑动变阻器的滑动端将滑动趋于右侧时，电路中通过滑动变阻器的电流将（）。

A. 变小B. 保持不变C. 变大3. 滑动变阻器的阻值范围是（）。

A. 0 Ω - 100 ΩB. 0 Ω - 1000 ΩC. 0 Ω - 10000 ΩD. 0 Ω - ∞4. 滑动变阻器在实际电路中的应用包括（）。

A. 调节亮度B. 调节音量C. 调节电流大小D. 以上皆是5. 滑动变阻器在电路中的位置可以随意调整吗？A. 可以B. 不可以二、计算题1. 电路中有一个5V的电压源，电阻为10Ω的灯泡和滑动变阻器串联，当滑动变阻器的阻值为30Ω时，计算通过灯泡和滑动变阻器的总电流。

2. 在一个电路中，有一个6V的电压源，通过电阻为15Ω的滑动变阻器，当滑动变阻器的阻值为20Ω时，计算通过电路的电流大小。

3. 电路中有一个12V的电压源，电阻为30Ω的灯泡和滑动变阻器并联，当滑动变阻器的阻值为5Ω时，计算通过灯泡和滑动变阻器的总电流。

三、解答题1. 请简述滑动变阻器的原理及其作用。

2. 什么是滑动变阻器的阻值？它如何调节电流大小？四、解答题1. 滑动变阻器的原理是根据电阻的变化来调节电流大小。

在滑动变阻器中，通过滑动端与固定端之间的滑动来改变电阻的大小，从而实现对电流的调节。

滑动变阻器的作用主要体现在实际电路中。

它常用于电路中控制电流大小的装置，如灯光亮度的调节、音量大小的调节等。

通过调节滑动变阻器的阻值，可以改变电路中的总电阻，进而改变通过电路的电流大小。

2. 滑动变阻器的阻值是指滑动变阻器的阻尼大小，用单位欧姆（Ω）来表示。

调节电流大小时，可以通过滑动变阻器的阻值来实现。

当滑动变阻器的阻值增大时，电路中的总电阻增大，则根据欧姆定律，电路中的电流将减小。

初三物理变阻器试题答案及解析1.小林同学自己动手连接了一个可调节小灯泡亮度的电路，如图所示，在闭合开关S之前，滑动变阻器的滑片P应置于端（选填“A”或“B”）；要使小灯泡变亮，滑片P应向端（选填“A”或“B” ）滑动。

【答案】 A，B【解析】连接电路时，开关应是断开的，滑动变阻器的滑片P应置于最大阻值处，所以在闭合开关S之前，滑动变阻器的滑片P应置于A端；要使小灯泡变亮，应减小串联电路的电阻，增大电流，滑片P应向B 端滑动。

【考点】滑动变阻器的使用，欧姆定律；电功率2.在图所示的电路中，请用笔线代替导线将定值电阻R与滑动变阻器以某种方式连接。

要求：闭合电键S后，不移动变阻器滑片P的位置，使得电流表的示数最小。

【答案】【解析】闭合电键S后，不移动变阻器滑片P的位置，使得电流表的示数最小，说明此时滑动变阻器接入电路中的电阻最大。

根据滑片远离下方接线柱时接入电路的电阻变大可知，左下方接线柱与定值电阻串联，然后组成电路，见上图。

【考点】3.如图所示，电源电压不变，当开关S闭合，滑动变阻器滑片P由中点滑向最右端，以下分析正确的是A．V示数变大B．电路的总电阻变大C．电路的总功率变大D．A1表示数与A2示数之差变大【答案】B【解析】在进行动态电路分析前，首先要明确电路的连接方式，采用等效的方法将电流表看成一条导线，将电压表(看成开路)去除，题图可等效为下图电路。

可见滑动变阻器R与灯泡L并联；电流表A1测干路中电流，A2测滑动变阻器R支路中电流，电压表V测并联电路两端（也是电源）电压。

滑动变阻器滑片P由中点滑向最右端的过程中，电源电压不变，即电压表V示数不变，A选项分析错误；滑动变阻器接入电路的电阻变大，由并联电路电阻计算公式知电路的总电阻变大，B选项分析正确，选填B；由欧姆定律可得电路中的总电流变小，根据P=UI知电路的总功率变小，C选项分析错误；由并联电路电流规律知A1表示数与A2示数之差为通过灯泡的电流，因灯泡两端电压（等于电源电压）不变，通过灯泡的电流不变，即A1表示数与A2示数之差不变，D选项分析错误。

第4节变阻器知能演练提升能力提升1.下图是滑动变阻器的四种接线方法。

把它们分别连接在电路中,当滑片向左移动时,滑动变阻器接入电路的电阻变大的接法是()2.若两只滑动变阻器分别标有“20 Ω 1 A”和“50 Ω 2 A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是()A.1 AB.2 AC.3 AD.不能确定3.如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是()A.C接N点,A接M点B.D接N点,C接M点C.B接N点,A接M点D.D接N点,B接M点4.右图是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的()A.a点B.b点C.c点D.d点5.如图所示,这是科技创新小组的同学们自己发明的电子握力器的内部结构。

电源电压不变,滑动变阻器b端固定在绝缘底座上,手柄A与变阻器滑片固定在一起,同步运动。

握力为零时,滑片处于a端。

L是一个电阻不变的指示灯,力量计由一个电流表改装而成。

使用时,先闭合开关S,再用手握住手柄,A柄向下运动压缩弹簧,握力就显示在力量计表盘上。

有关此握力计的下列说法正确的是()A.握力越大灯泡越暗,力量计的示数越大B.改装成的力量计的零刻度线就是原电流表的零刻度线C.握力越大,电路总电阻越小,总电流越大D.握力越大,弹簧的长度越长;握力越小,弹簧长度越短6.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是()A.L1、L2都变暗B.L1、L2都变亮C.L1变暗,L2的亮度不变D.L1变暗,L2变亮7.如图所示,闭合开关S,发现灯泡L1亮,L2不亮。

调节滑动变阻器滑片P,L1变亮,L2始终不亮,出现这一现象的原因可能是()A.滑动变阻器断路B.滑动变阻器短路C.灯泡L2短路D.灯泡L2断路8.(2020·广西贵港中考)如图所示,用A、B两个金属夹子将一根铅笔芯接入电路中,当B 夹子左右移动时,小灯泡的亮度会发生变化。

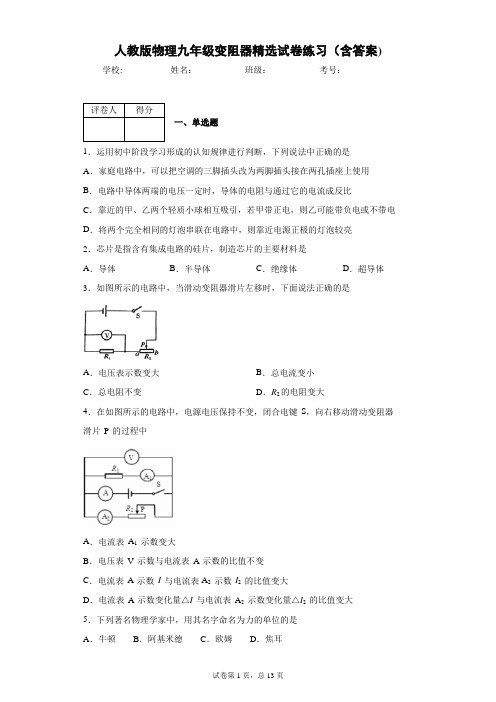

人教版物理九年级变阻器精选试卷练习（含答案) 学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是A．家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B．电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D．将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮2．芯片是指含有集成电路的硅片，制造芯片的主要材料是A．导体B．半导体C．绝缘体D．超导体3．如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是A．电压表示数变大B．总电流变小C．总电阻不变D．R2的电阻变大4．在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P 的过程中A．电流表A1示数变大B．电压表V 示数与电流表A 示数的比值不变C．电流表A 示数I 与电流表A2示数I2的比值变大D．电流表A 示数变化量△I与电流表A2示数变化量△I2的比值变大5．下列著名物理学家中，用其名字命名为力的单位的是A．牛顿B．阿基米德C．欧姆D．焦耳A ．b 是非晶体的熔化图线B ．橡胶比金属的导电性好C ．由A →B 过程中，F 先变大后变小D ．电阻箱的阻值为62.4Ω7．下列四种物质中，通常情况下属于导体的是（ ）A ．玻璃B ．煤油C ．橡胶D ．人体 8．小梦将定值电阻R 1与滑动变阻器R 2接入电源电压不变的电路中，如图所示．闭合开关S ，各表均有一定示数，滑动变阻器的滑片向右滑动到一定位置过程中，电流表、电压表V 1和V 2示数变化量分别为△I 、△U 1、△U 2．下列说法正确的是A ．V 1示数不变，V 2示数变大B ．V 1示数变小，V 1示数和电流表示数之比变小C ．V 2示数变大，△U 1＞△U 2D ．电流表示数变小，1U IV V 不变 9．关于能源、信息和材料，说法正确的是A ．水能是可再生能源B ．光纤通信是利用光的折射传递信息的C ．食盐和塑料都是晶体D ．玻璃和水银在常温下都是绝缘体10．下列餐具中，通常情况下属于导体的是A ．玻璃杯B ．竹筷C ．陶瓷碗D ．不锈钢汤匙A．一轻小物体被带电体吸引，该物体一定带电B．在电源外部电流方向是由电源的正极到负极C．电灯与其控制的开关并联D．金属导线导电的是正电荷12．下列有关电现象说法正确的是A．甲、乙两物体相互吸引，说明甲、乙两物体一定带异种电荷B．光敏二极管是利用半导体材料导电性能易受光照影响的特性制成的C．制作保险丝一般选择熔点较低、电阻较小的金属材料D．根据欧姆定律，导体两端的电压为0时通过的电流为0，导体的电阻也为0 13．下列各组物质中，通常情况下都属于导体的是A．金属、油、陶瓷B．人、大地、塑料C．玻璃、油、橡胶D．盐水、大地、金属14．如图所示，铅笔是由以下材料制成的，通常情况下属于导体的是A．木材金属B．石墨橡皮C．金属橡皮D．金属石墨15．如图电源电压不变，当滑片P向a端移动时，会出现的现象是A．电流表示数变小，灯泡变暗B．电流表示数变大，灯泡变亮C．电流表示数变大，灯泡变暗D．电流表示数变小，灯泡变亮16．如右所示是自动测定油量装置的示意图，O为杠杆支点，R0为定值电阻，R X是滑动变阻器，当闭合开关S后A．滑动变阻器R X接人电路的阻值随油量的增加而增大B．电压表的示数随油量的增加而增大C．油量表是由电压表改制成的D．油量表的示数随油量的增加而减小17．下列物品中，通常情况下属于导体的是A．塑料盒B．橡皮C．铅笔芯D．玻璃杯18．下列几种材料，通常条件下属于导体的是A．木材，橡皮B．木材，金属C．石墨，金属D．石墨，橡皮19．下列物品中，通常情况下属于导体的是A．锡箔纸B．陶瓷碗C．塑料袋D．橡胶垫20．下列餐具中，通常情况下属于导体的是（）A．竹筷B．陶瓷碗C．玻璃杯D．钢匙21．下列全部都是导体的一组是A．金属、纯净水、食用油B．盐酸溶液、水银、大地C．食盐水、陶瓷、塑料D．硫酸溶液、石墨、橡胶22．下列关于导体电阻的说法中，正确的是A．粗导线的电阻一定比细导线的电阻小B．导体中没有电流通过，导体就没有电阻C．一根金属丝被均匀拉长后，它的电阻变大D．电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零评卷人得分二、多选题23．下列说法中正确的是A．同种电荷相互吸引B．自由电荷定向移动形成电流C．电压是形成电流的原因D．通过电阻丝的电流越小，电阻丝的电阻越大24．如图是一大型电子地磅的电路图。

初二物理变阻器试题答案及解析1.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）【答案】A【解析】A滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，改变电路中的电阻，改变电路中的电流，改变灯泡的亮度．符合题意；B灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度．不符合题意；C如图，灯泡被导线短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度．不符合题意；D滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度．不符合题意．2.电视机、收音机上的“音量Volume”旋钮，能够控制声音的响度，它实质是一个。

科学家发现，有些物质在很低的温度时，电阻就变成了零，这种现象叫_________________ 。

【答案】滑动变阻器，超导现象；【解析】电视机、收音机上的“音量Volume”旋钮，能够控制声音的响度．它的实质是一个变阻器．当有些物质温度很低时，电阻变为零，这种现象叫超导现象.3.将如图3所示的变阻器接入电路中，当滑片向左（向a）端移动时，要使电阻减小，下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d【答案】B【解析】当滑片向左（向a）端移动时，要使电阻减小，接入电路中的电阻丝长度变短，滑动变阻器还必须是一上一下的接法，所以选B。

4.滑动变阻器的铭牌上标有“10Ω，2A”，表示的意思是______________________________、__________________ ___________。

【答案】滑动变阻器最大电阻是10Ω，允许通过的最大电流是2A【解析】滑动变阻器的铭牌上标有“10Ω，2A”，表示的意思是滑动变阻器最大电阻是10Ω，允许通过的最大电流是2A。

5.如图所示，是用滑动变阻器调节灯泡亮度的几种方案, 你认为可能达到目的的方案是（）【答案】C【解析】A中的滑动变阻器把灯泡短路了，电流不通过灯泡，所以灯泡不亮。

滑动变阻器练习题1、下列关于滑动变阻器的说法;正确的是A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关;所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的2、若将如图所示的滑动变阻器连入电路;要求当滑动变阻器的滑片P向右移动时;电路中的电阻变大;则滑动变阻器连入电路的接线柱应是A.A和DB.C和BC.B和DD.A和B3. 一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接方式不同;其中对电路能起调节作用的是4、如图所示的电路;电源电压保持不变;闭合开关;当滑动变阻器的滑片向右滑动时;下列分析正确的是A.灯泡变亮;电流表的示数变大B.灯泡变暗;电流表的示数变小C.灯泡亮度不变;电流表的示数变大D.灯泡亮度不变;电流表的示数变小5、2016福州晋安期中如图所示电路;导线a的一端固定连接在铅笔芯上;当导线b的一端在铅笔芯上左右移动时;灯泡亮度会发生变化..这个实验说明铅笔芯是选填“导体”或“绝缘体”;还能说明导体的电阻与有关;受此启发;人们制造了一种可以改变电阻的元件;叫做..6、用笔画线代替导线;将图中元件连接成电路;要求:向右移动滑片;灯泡变亮.7、如图所示是“滑动变阻器改变电路中的电流”的实物图;请你在虚线框内画出与实物图相对应的电路图..1、“三看法”判断滑动变阻器阻值变化一看柱:弄清滑动变阻器连入电路的两个接线柱..二看丝:弄清连入电路的电阻丝是哪一部分..三看变化:根据滑片P的移动分析接入电路中的电阻丝长度的变化;从而明确接入电路中的电阻的变化..2、滑动变阻器接法规律知识擂台1.在如图所示的电路中;用滑动变阻器调节灯的亮度;若要求滑片P向右端滑动时灯泡逐渐变暗;则下列接法正确的是A.M接C;N接BB.M接A;N接BC.M接C;N接DD.M接A;N接D2、2016庆阳宁县月考如图所示;滑动变阻器有4个接线柱;使用时只需接入其中2个;因此有几种接法.在这些接法中;不能改变电阻大小并且可能损坏仪器的接法是A.接A和DB.接B和CC.接A和BD.接C和D3.如图所示电路中;当滑动变阻器滑片P向右移动时灯泡的亮度不变的是4.如图所示的电路中;开关S闭合后;若滑动变阻器的滑片移到最下端;可能出现的现象是A.烧坏灯泡和电流表B.烧坏灯泡和电源C.烧坏电流表和电压表D.烧坏电流表和电源5. 2016昆明五华区师范大学实验中学期末如图所示;变阻器的总电阻为R;当滑片P从M点向右移动到N的过程中;灯泡的亮度变化情况是A. 逐渐变亮B. 逐渐变暗C. 亮度不变D. 先变亮后变暗6、电位器是变阻器的一种;它可以用来改变收音机的音量..小红买了一个电位器;如图所示..如果把它与灯泡串联起来;利用它改变灯的亮度;请仔细观察;现想使滑动触头顺时针转动;灯泡变暗;下列接法正确的是A.连接A、CB.连接B、CC.连接A、BD.以上都不正确7.如图所示是汽车油量表工作原理的示意图;图中油量表实质是一个电流表;当油量减少时A.电路上电阻增大;电流减小B.电路上电阻增大;电流增大C.电路上电阻减小;电流减小D.电路上电阻减小;电流增大8.如图所示;如果把A、C两个接线柱与电路连接;当滑片P向左移动时;变阻器接入电路部分的电阻值变;如果只接入两个接线柱;相当于把一个定值电阻接入电路..9.如图是大型电子地磅的电路图..当称重物时;在压力作用下滑片P向下端滑动;变阻器连入电路的电阻;电流表的示数选填“变大”“变小”或“不变”..这样把电流对应的重量刻在电流表的刻度盘上;就可以读出被称物体的重量..10. 2016苏州砀山县一摸一位同学设计了一个风力测定仪;如图所示;O 是转动轴;OC是金属杆;下面连接着一块受风板..无风时OC是竖直的;风越强;OC杆偏转的角度越大..AB是一段圆弧形电阻;P点是金属杆与圆弧形电阻相接触的点;金属杆OC与弧形电阻AB组合在一起相当于一个..测风力时;闭合开关S即可..风越大;接入电路的电阻越;电流越;小灯泡的亮度越;因此利用此装置可以粗略地知道风力大小..11.如图所示是练习使用滑动变阻器改变灯泡亮度的未完成电路;请用笔画线代替导线完成电路连接..要求：灯L1和L2并联;开关同时控制两灯;滑动变阻器只控制L1的亮度;导线不能交叉..12.用滑动变阻器改变小灯泡的亮度..1现给电源、小灯泡、开关各一个;导线若干;请在图中用笔画线代替导线连接电路;要求滑动变阻器的滑片向右移;灯泡变暗..2如果你还想知道电路中电流值的改变情况;需在电路中再联一个电流表;并增加根导线..对接中考1、2015天津“图是滑动变阻器的结构和炼乳电路的示意图;当滑片P向右滑动时;连入电路的电阻变小的是2、2015青海小华想用滑动变阻器控制小灯泡的亮度;设计了如图所示的4种电路;其中正确的是A．②③B．③④C．①③ D．①②3、2014上海在如图所示的电路中;有两根导线尚未连接;请用笔画线代替导线补上.补上后要求:①电压表测小灯两端电压;②闭合开关S;向a端移动滑动变阻器的滑片P;小灯变亮..。

1初中电阻经典习题1.下列措施中，不可能改变导体电阻大小的是（）A 改变导体的长度B 改变导体的材料C 改变导体的横截面积D 改变导体在电路中的位置 2.将导线均匀拉横 截面积为原来1/2的细长导线，拉长后的细导线电阻与原导线电阻相比（） A 变大 B 不变 C 变小 D 无法判断 3.下列事实能说明导体的电阻跟材料有关的是（）A 长度相同、粗细不同的铜丝，电阻不同B 粗细相同、长度不同的铁丝，电阻不同C 长度、粗细相同的铜丝和铁丝，电阻不同D 长度、粗细不同 的铜丝和铁丝，电阻不同 3.温度一定时，关于导线的电阻，下列说法正确的是（）A 铁导线的电阻一定比铜导线的电阻大B 粗导线的电阻一定比细导线的电阻小C 将一根导线拉长，其电阻一定变大D 长度粗细都相同的两根导线，电阻一定相同 4.若不考虑温度对电阻的影响，下列说法正确的是（）A 铜导线的电阻比铝导线的电阻小B 短导线的电阻比长导线的电阻小C 粗导线的电阻比细导线的电阻小D 长度相同的铜导线，粗的比细的电阻小 5下列有关电阻的说法中，正确的是（）A 导体中的电流越大电阻越小B 导体不接入电路中，电阻为零C 导体两端的电压越大，电阻越小D 电阻是导体的属性，与电压、电流大小无关 6.下列有关电阻的说法正确的是（）A 当导体被均匀拉长到原来的两倍时，它的电阻减小为原来的一半B 电阻是导体本身的属性，不论温度如何变化，它的电阻都不可能变化C 温度相同时，粗细、长度都相等的铜丝和铁丝，铁丝的电阻较大D 要改变导体的电阻，可以通过改变导体中的电流来实现7．甲、乙两根电阻丝材料相同，长度相同，甲比乙细，将它们串联接入电路， 比较它们的电阻和通过它们的电流A. R 甲＞R 乙 I 甲＝I 乙B. R 甲＞R 乙 I 甲,＜I 乙 C .R 甲＜R 乙 I 甲＝I 乙 D .R 甲＜R 乙 I 甲＞I 乙8．在探究电阻大小与哪些因素有的实验中，换用不同的导体做实验时，保持导体两端电压不变，得出的几组实验数据见表格。

1．(2021 八上·椒江期末) 如图是滑动变阻器的结构和连入电路的示意图。

当滑片P 向左滑动时，连入电路的电阻变小的是( )2．(2020 八上·仙居期末) 滑动变阻器连入电路的四种接法，当滑片P 向右滑动时，连入电路阻值增大的是( )3 ．如图是音响上音量调节装置，其简化电路如图右，需在M 、N 间接入一个滑动变阻器，使滑片P 向右移动时电流减小，音量降低。

下列连接方式中可行的是( )A ．M 接A ，N 接B B ．M 接c ，N 接DC ．M 接A ，N 接D D ．M 接C ，N 接B 4．(2020 八上·吴兴期末) 如图所示的滑动变阻器连入电路的4 种接法中，当滑片P 向右滑动时，滑动变阻器连入电路部分的电阻增大的是( )A ．B．B．D．C．A．C．A．B．D．5．(2020 八上·拱墅期末) 如图所示是实验室常用的一种滑动变阻器。

关于该滑动变阻器的构造，下 列说法正确的是( )A ．金属棒是绝缘体，瓷筒是导体B ．线圈是用电阻率较大的合金线制成C ．滑片与线圈之间是绝缘的D ．制成线圈的合金线所有表面都是绝缘的6．(2021 八上·江干期末) 滑动变阻器的滑片移动时，接入电路的电阻发生变化的原因是( )A ．通过滑动变阻：器的电流发生变化B ．加在滑动变阻器两端的电压发生变化C ．连入电路的电阻丝长度发生变化D ．接入电路的电阻丝的横截面积发生变化7 ．如图是一种自动测定油箱内油面高度的装置示意图， R'是一种特制的滑 动变阻器， AOB 是一根 可绕 O 点转动的金属导体，从油量表(即电流表)指针所指的刻度知道油面高度，则它的工作过程是( ) 。

A ．油面升高， R'变大，油量表示数变小B ．油面降低， R'变大，油量表示数变大C ．D ．C ．油面升高，R'变小，油量表示数变大D ．油面降低，R'变小，油量表示数变大8．(2021 八上·义乌月考) 将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1 放在，P2 放在。

初中物理测量的基本工具（九）——滑动变阻器一．滑动变阻器的构造和原理1.构造限流的作用。

二．滑动变阻器的构造示意图和符号三．滑动变阻器的是用方法和注意事项1.滑动变阻器的使用方法（1）滑动变阻器要与被控制的用电器串联接入电路中。

（2）滑动变阻器连入电路中时，取一上一下两个接线柱。

（3）在闭合开关之前，滑动变阻器的阻值调到最大值。

2.滑动变阻器的注意事项(1)使用滑动变阻器之前，要弄清楚它的最大电阻值和允许通过的最大电流值．使用时不得超过允许通过的最大电流值．(2)使用滑动变阻器前，应先来回滑动几次滑片，除去接触点上的灰尘等污物，以保证接触良好．接入电路之前，一般应把滑动片P移到连入电阻值最大的地方，以保护电源和电表．(3)正确连入电路．注意不要接成固定电阻（把电路两端分别接到A、B）或接成短路（把电路两端分别接到C、D）．(4)实验时谨防损伤电阻丝绝缘层，以免造成匝间短路．滑动变阻器：①原理：改变接入电路中电阻线的长度来改变电阻的。

②作用：通过改变接入电路中的电阻来改变电路中的电流和电压。

③铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A。

④正确使用：A．应串联在电路中使用；B．接线要“一上一下”；C．通电前应把阻值调至最大的地方。

四．例题解析【例题】将四个滑动变阻器如图所示接入电路中，分别说出各图中滑片P向左滑动时，连入电路电阻变小的是（）【解析】A图中接线柱a、b接入电路，滑动变阻器相当于定值电阻，此时无论P如何移动，a、b间阻值不变．D图中c、d接入电路，电阻线未接入电路，此时滑动变阻器相当于一根导线，P无论如何移动，接入电路的电阻总为0．B中接线柱b、c连入电路，则此时接入电路的电阻为Pb间阻值，当P向a端移动时，Pb间电阻线长度变长，电阻变大．故此题正确答案为C．【答案】C【点评】当滑动变阻器两个接线头接入电路后，要弄清楚变阻器中哪段导线上有电流通过，有电流通过的那段导线的电阻就是接入电路的电阻．与滑动变阻器有关的物理综合训练题1.对滑动变阻器而言，要理解下列问题：（1）滑动变阻器的原理是。

B. C. D.在如图所示的电路中用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗正确的是( )A. M接C,N接BB.5. 如图所示,使用滑动变阻器能调节小灯泡从亮到灭的正确电路是C. D.电位器是变阻器的一种,小华买了一个电位器,如图所示。

如果把它与灯泡串联起来请仔细观察,现想使滑动触头顺时针转动时灯泡变暗,下列接法正确的是(A. 连接A、BB. 连接7. 某高速公路站对过往的超载货车实施计重收费A. 此设计可行,称重表由电流表改装B. 此设计可行,称重表由电压表改装C. 此设计不可行,当车辆越重时电路中电流越小D. 此设计不可行,电路中的A. 触点AB. 触点9. 如图所示,电源电压不变A. 电流表示数变大C. 电压表示数不变10. 如图所示,电源电压保持不变时A. 电压表V示数变小B.C. 电流表A示数不变D.213. 滑动变阻器靠改变连入电路中电阻线的牌上标有“10Ω2A”的字样14. 某滑动变阻器的铭牌上标有“50一个滑动变阻器的最大阻值不能满足调节范围的需要16. 图甲、乙是调节收音机音量的旋钮开关阻丝的来改变电阻.17. 一位同学设计了一个风力测定仪三、简答题18. 有一种自动测定油箱内油面高度的装置如图所示的金属滑片是杠杆的一端。

从油量表指针所指的刻度它的工作原理。

四、作图题19. 根据如图(1)所示的电路图(1)(1)请将调速把手与电动机、电源连成电路。

(2)在虚线框内画出正确连接后的电路图。

(3)怎样调节可使电动机的转速加快?参考答案20. 【答案】铅笔芯是石墨芯,将铜导线绑在一端滑动变阻器串联在电路中21.(1) 【答案】如图甲所示甲【解析】调速把手相当于一个滑动变阻器滑动变阻器的金属杆,c为滑片。

(2) 【答案】如图乙所示乙【解析】连接到电路中时需选取电阻丝(3) 【答案】在图甲中调速把手右侧部分的电阻丝被连入电路中减少电阻丝连入电路的长度，电阻变小。

第4节《变阻器》同步练习一、单选题1.如图所示是连接入电路中的滑动变阻器，当滑动变阻器的滑片P向左滑动时，滑动变阻器连入电路的阻值将（）A.逐渐变大B.逐渐变小C.保持不变D.无法判断2.小明按图示电路测量小灯泡额定功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为l0Ω，变阻器有以下甲、乙、丙、丁四种，则能较好地完成该实验的变阻器应选择（）A.甲的规格“5Ω”B.乙的规格“10Ω”C.丙的规格“30Ω”D.丁的规格“300Ω”3.如图所示是滑动变阻器的四种接线方法．当滑片P向右移动时，接入电路中的电阻变大的是（）A. B. C. D.4.如图所示，变阻器接入电路中．当滑片向左滑动时，要使电阻减小，下列接法正确的是（）A.C和DB.A和DC.B和AD.B和D5.当将滑动变阻器的滑片P向左移动时，图中的哪一种连接方法可使变阻器连入电路部分的电阻变小？（）A. B. C. D.6.电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图2所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（）A.连接A、CB.连接B、CC.连接A、BD.以上都不正确谢谢你的观赏谢谢你的阅读谢谢你的阅读7.如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（ ） A. B. C. D.8.关于滑动变阻器在不同实验中的作用，下列说法不正确的是（ ）A.在“探究电流与电压的关系”实验中的主要作用是：改变灯泡两端的电压B.在“探究电流与电阻的关系”的实验中的主要作用是：保持电阻两端的电压不变C.在“测定定值电阻的阻值”的实验中主要作用是：多次测量取平均值减小实验误差D.在“测定小灯泡发光时的电功率”的实验中主要作用是：测量小灯泡在不同发光情况下的电功率，进而多次测量取平均值减小实验误差二、多选题9.如图甲所示电路，将一滑动变阻器接在a 、b 两点间，灯泡能发光．现要使滑动变阻器滑片P 向左移动时，灯泡变亮，则图乙中的滑动变阻器连入电路的接线柱应是（ ）A.A 和BB.A 和CC.A 和DD.B 和D10.如图所示的滑动变阻器的四种接法中，当滑片P 向右移动时使电路中的电阻变小的接法是（ ） A. B. C. D.11.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A 、B 、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（ ）A.只把A 和B 接入电路，无法改变通过电位器的电流B.只把A 和C 接入电路，无法改变通过电位器的电流C.将B 、C 两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大D.将A 、B 接入电路同一点，C 接电路另一点，可以改变通过电位器的电流12.在“伏安法测电阻”的实验中，滑动变阻器能起到的作用是（）A.保护电路B.改变电路中的电流C.改变被测电阻两端的电压D.改变被测电阻的阻值13.关于导体的电阻，下列说法中正确的是（）A.导体长度大电阻就大B.滑动变阻器就是通过改变连入电路电阻丝的长度来改变电阻的C.电阻是导体本身的一种性质，电阻大说明构成该电阻的材料导电性能不好D.电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关三、填空题14.一滑动变阻器上标有“50Ω2A”的字样，它表示的意思是______ ，如图滑动变阻器，如果滑片向左滑动电阻变大，应该接 ______ ．（填字母）15.要改变电路中电流的大小，需将滑动变阻器 ______ 在电路中，而且要 ______ 各选一个接线柱，接通电路前，要将滑动变阻器滑片P移到使滑动变阻器接入电路的阻值______ 的位置，这样可以起到 ______ 的作用．16.滑动变阻器是通过改变接入电路的电阻丝的 ______ 来改变电阻的．某滑动变阻器上标有“200Ω1A”字样，其中200Ω指的是 ______ ，1A指的是 ______ ．四、作图题17.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．谢谢你的观赏谢谢你的阅读谢谢你的阅读人教版物理九年级第十六章第4节《变阻器》同步练习答案和解析【答案】1.A2.C3.A4.B5.A6.C7.D8.D 9.BC 10.AD 11.BD 12.ABC 13.BD14.此滑动变阻器的最大阻值是50Ω；BC（或BD）15.串联；上下；最大；保护电路16.长度；最大电阻为200Ω；允许通过的最大电流为1A17.解：采用“电流流向法”，电流从电源正极出发，依次将灯泡、滑动变阻器、开关、电流表串联起来，如下图所示：【解析】1. 解：由图可知，滑动变阻器接入电路的有效部分是右半段，滑片P向左滑动时，连入电路的电阻丝长度增加，所以滑动变阻器连入电路的阻值将逐渐变大．故选A．滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关．2. 解：由图可知灯泡与变阻器串联，灯泡正常发光时，电路中的电流I L ===0.25A；变阻器两端的电压U R=U-U L=6V-2.5V=3.5V，变阻器接入电路中的电阻R===14Ω＞10Ω，所以变阻器应选“30Ω”的丙，丁的阻值太大，不便于操作，故C正确，故ABD错误．故选C．根据串联电路的电压特点求出滑动变阻器两端的电压，利用串联电路的电流特点和欧姆定律确定滑动变阻器接入电路中的电阻，据此选择滑动变阻器的规格．本题考查了滑动变阻器的选择，关键是利用好串并联电路和欧姆定律．3. 解：当滑片P向右移动时，接入电路中的电阻变大，说明滑片距离下方接线柱变长，即左下方接线柱必须接入电路中，两上方任意接线柱接入电路中，由选项可知，A符合，BCD不符合．故选A．滑动变阻器使用时，接线柱的选取要一上一下．滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片P向右移动时接入电路中的电阻变大，就要使电阻丝接入电路的长度变长，据此进行解答．滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关．因此必须明确接入电路的部分，然后判断滑片移动时，连入电路的电阻丝长度的变化，来判断电阻的变化．4. 解：A、选择C和D时，滑动变阻器被短路，不能起到变阻作用，故A错；B、选择A和D时，滑动变阻器接入了左半段，左移电阻变短，电阻变小，符合题意，故B正确；C、选择B和A时，滑动变阻器相当于定值电阻，不能起到变阻作用，故C错；D、选择B和D时，滑动变阻器接入了右半段，左移电阻变长，电阻变大，不符合题意，故D错．故选B．滑动变阻器有四个接线柱，接入电路时选择上面一个、下面一个，接入电路的部分取决于下面的接线柱．左移电阻变小，电阻变短．知道滑动变阻器的结构、接线柱的接法、变阻原理是分析有关电路变化的关键，要掌握！5. 解：A、这种连接方式接入电路的是左半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变小，电阻变小，符合题意；B、连接下面两个接线柱，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，不符合题意；C、这种连接方式接入电路的是右半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变大，电阻变大，不符合题意；D、这种连接方式接入电路的是右半部分，当滑动变阻器的滑片P向左移动时，接入电路的电阻丝长度变大，电阻变大，不符合题意；谢谢你的观赏谢谢你的阅读故选A．滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”．哪一段电阻丝被接入电路中是由下面的接线柱决定的．若接左下接线柱，滑片向右移动，电阻变大；若接右下接线柱，滑片向左移动，电阻变大．本题考查了滑动变阻器的原理和作用，能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在．6. 解：滑动变阻器通过滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时，灯泡变暗，说明电路中的电流减小，所以接入电路中的电阻应变大．应将左边部分接入电路，即连接A、B．故选C．滑动变阻器的原理是靠改变连入电路中电阻的长度来改变电阻的，滑动变阻器的作用是通过改变电阻从而改变电路中的电流．此题主要考查了滑动变阻器的使用，以及滑动触头滑动时，阻值大小的判断．7. 解：A．由图可知，滑动变阻器与灯泡并联，因并联电路中各支路独立工作、互不影响可知，滑片移动时不影响灯泡的亮暗，且滑动变阻器接入电路中的电阻过小时会造成电路中的电流过大，烧坏电路元件，故A不符合题意；B．由图象可知，滑动变阻器与灯泡串联，当滑动变阻器接入电路中的电阻最大时，通过灯泡的电流最小，灯泡的实际功率最小，灯泡不一定熄灭，故B不符合题意；C．由电路图可知，滑动变阻器与灯泡串联，滑片P使灯泡处于短路状态，无论怎样滑到滑片灯泡都不亮，故C不符合题意；D．由电路图可知，滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起灯泡短路，实现灯泡由亮到熄灭，故D符合题意．故选D．滑动变阻器在电路中连接一“上”一“下”两个接线柱，其在电路中的作用是通过改变电路中电阻的大小来改变电路中的电流；当将滑动变阻器的下下和滑片三个接线头接入电路后，滑动变阻器可以使部分电阻短路起到调节部分电路两端的电压的作用．本题考查了滑动变阻器的使用，要注意由于滑动变阻器在不同的电路中的连接方式不同，其在各电路中的作用也是不同的．8. 解：A、在“探究电流与电压的关系时”需保持电阻不变，改变灯泡两端的电压，而滑动变阻器可以起到改变灯泡两端电压的作用；故A正确；不合题意；B、在“探究电流与电阻的关系时”，需保持电压不变，改变电阻的大小，由于电阻的改谢谢你的阅读变，需调节滑片的位置，保持电阻两端的电压不变；故B正确；不合题意；C、在“测定定值电阻的阻值时”，移动滑片，为了多次测量取平均值减小实验误差；故C正确，不合题意；D、在“测定小灯泡发光时的电功率时”移动滑片，测量小灯泡在不同发光情况下的电功率，但不可以求平均值，故D错误，符合题意．故选D．滑动变阻器的作用：一是保护电路；二是可以多次测量．并结合控制变量法具体分析滑动变阻器的作用．根据滑动变阻器的作用以及具体的实验得出在不同实验中的作用．9. 解：灯泡变亮说明电流变大，电路中的电流变大，滑片要向滑动变阻器下面的接线柱靠近，根据题目中所说“当滑片P向左移动时，灯泡变亮”，因此要接左边的A接线柱，同时上面的接线柱可以选择C或D．即选项B、C均符合要求．故选BC．滑动变阻器要“一上一下”接入电路，而且滑片越靠近下面的接线柱时接入电路的电阻越小．要明白滑阻的正确使用方法：（1）要调节电流或电压可与元件串联；（2）滑阻要“一上一下”接入电路，滑片越靠近下面接线柱时接入电路的电阻越小．10. 解：AD、滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电阻变小，故AD符合题意．BC、滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大，故BC 不符合题意．故选AD．滑动变阻器有四个接线柱，选择一上一下接线柱接入电路，滑动变阻器接入电路的部分取决于接入的下面接线柱．移动滑片时，改变连入电路的电阻丝的长度，改变连入电路电阻的大小．滑动变阻器连入电路的电阻取决于接入电路的下面接线柱，和上面接入电路的接线柱无关．因此必须明确接入电路的部分，然后判断滑片移动时，连入电路的电阻丝长度的变化，来判断电阻的变化．11. 解：A、只把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小．故A错误．B、只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通过电位器的电流．故B正确．谢谢你的观赏谢谢你的阅读C、将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小．故C错误．D、将A、B接入电路同一点，C接电路另一点，左半段被滑片短路，只接入右半段，移动滑片能改变电路中的电阻，电源电压不变，可以改变通过电位器的电流．故D正确．故选BD．电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，当把A、B接入电路时，接入了左半段，滑片顺时针转动时，连入电路的电阻增大，电流减小；当把C、B接入电路时，接入了右半段，滑片顺时针转动时，连入电路的电阻减小，电流增大．电位器是一个变形的滑动变阻器，此滑动变阻器有三个接线柱，明确每选择其中的两个接线柱时，滑动变阻器连入电路的电阻．本题体现了物理和生活的密切关系．12. 解：A、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，起到保护电路的作用，故A选项正确．B、移动滑动变阻器的滑片，改变了连入电路的电阻，改变了电路中的电流，故B选项正确．C、实验中电阻的阻值不变，移动滑动变阻器的滑片，改变了电路中的电流，根据U=IR，电阻不变，电流变化，所以被测电阻两端的电压变化，故C选项正确．D、被测电阻阻值大小跟电阻的长度、材料、横截面积有关，实验过程中三者没有发生变化，电阻的阻值不变，故D选项不正确．故选ABC．（1）电阻大小跟电阻的长度、材料、横截面积有关，跟电阻中的电流、电阻两端的电压无关．（2）“伏安法测电阻”的实验中，滑动变阻器和被测电阻串联在电路中，滑片处于最大阻值处，电源电压不变，电流中的电流最小，起到保护作用．移动变阻器的滑片，改变了连入电路的电阻，电路中的电流变化，根据U=IR知，电阻两端的电压也随之变化．本题考查了滑动变阻器的使用，关键是知道在不同的实验中滑动变阻器的作用是不同的；“伏安法测电阻”的实验中，滑动变阻器的作用：改变电路的电流，改变被测电阻的电压和保护电路．13. 解：A、电阻与导体的材料、长度、横截面积等因素有关，导体长度大电阻不一定就大，故A错误；B、滑动变阻器是通过改变连入电路电阻丝的长度来改变电阻的，故B正确；C、电阻是导体本身的一种性质，电阻大小与导体的材料、长度、横截面积等因素有关，谢谢你的阅读电阻大不能说明构成该电阻的材料导电性能不好，故C错误；D、电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关，故D正确．故选BD．电阻是导体本身的一种性质，电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关．滑动变阻器是通过改变连入电路电阻丝的长度来改变电阻的．本题主要考查了对电阻的概念，电阻大小影响因素的理解与应用，属电学基础题．14. 解：50Ω表示的意思是该滑动变阻器的最大阻值是50Ω．如果滑片向左滑动电阻变大，应该接BC（或BD）接线柱，这时滑片右侧的电阻丝接入电路（即PB部分接入电路）．故答案为：此滑动变阻器的最大阻值是50Ω（或此滑动变阻器的阻值调节范围是0～50Ω）；BC（或BD）．滑动变阻器铭牌上标有“50Ω 2A”的字样，表示滑动变阻器的电阻最大值以及允许通过的最大电流．滑动变阻器连接时要一上一下接线柱连接，若使滑片向左滑动电阻变大，应使右半段接入电路．本题考查滑动变阻器的规格，以及滑动变阻器的连接方法，属电学基础题，难度不大．15. 解：（1）滑动变阻器和用电器串联后，可以通过改变接入电路中电阻丝的长短来改变连入电路的电阻，从而改变电路中的电流；（2）如果都接上面的接线柱，滑动变阻器接入电路的阻值为0；如果都接下面的接线柱，滑动变阻器接入电路的阻值为定值；所以要采用一“上”一“下”的连接方式．（3）接通电路前，滑动变阻器的滑片必须移到阻值最大处；（4）滑动变阻器的作用：保护电路，改变电流．故答案为：串联；上下；最大；保护电路．（1）滑动变阻器的原理：改变连入电路的电阻丝的长度，改变连入电路的电阻，改变电路中的电流；因此滑动变阻器要串联在电路中．（2）滑动变阻器接线柱的接法：选择上面一个，下面一个．（3）接通电路前，滑动变阻器的滑片必须移到阻值最大处．（4）滑动变阻器的作用：保护电路，改变电路中的电流．掌握滑动变阻器的结构、原理、作用、接线柱的接法、连入电路的注意事项等．16. 解：（1）电阻大小的影响因素：长度、横截面积、材料．在材料和横截面积一定时，谢谢你的观赏谢谢你的阅读改变电阻的长度来改变电阻大小，总电压不变，从而改变了电路中的电流．（2）滑动变阻器标有“200Ω、1A”，意思指滑动变阻器的最大电阻值是200Ω；允许通过的最大电流值是1A．故答案为：长度；最大电阻为200Ω；允许通过的最大电流为1A．（1）变阻器的原理：改变连入电路的电阻线的长度，改变连入电路的电阻阻值，改变电路中的电流．（2）滑动变阻器标有“200Ω、1A”，标明最大电阻值和允许通过的最大电流．（1）掌握电阻大小的影响因素，根据影响因素能判断电阻大小变化．（2）掌握滑动变阻器的结构、接线柱的接法、连入电路的方法、原理、作用、铭牌参数的含义等等．17.根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，依次串联；连接滑动变阻器时，要“一上一下”的原则．本题考查了实物图的连接、滑动变阻器的连接和电表的正确使用，这些知识都是电学知识的基本的技能，也是中考常考的内容．谢谢你的阅读。

滑动变阻器计算专题练习1、如图所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P 滑到最右端时，电流表的示数为0.1A。

则定值电阻R0＝Ω，电源的电压U＝ v。

2、如图所示，电阻R0=20Ω，R=30Ω，电源电压保持9V不变，当滑动变阻器滑片P在a 端时，电压表的示数是 V，电流表示数是 A，滑动变阻器滑片P移到b端时，电压表的示数是 V，电流表示数是 A。

3、如下图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图像如图所示，根据图像的信息可知：（选填“甲”或“乙”）是电压表V1示数变化的图像，电源电压为 V，电阻R1的阻值为____Ω。

第1题第2题第3题4、如图所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间。

则定值电阻R的阻值及电源电压分别是（）A．3Ω，15V B．6Ω，15V C．3Ω，12V D．6Ω，12V5、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

为保护电表，变阻器接入电路的阻值范围是（）A.0Ω~10ΩB.0Ω~20ΩC.5Ω~20ΩD.2.5Ω~10Ω6、如图所示，电阻R的阻值为10Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.6A。

当滑动变阻器的滑片P移到b端时，电流表的示数为0.2A。

下列说法不正确的是( )A．电源电压为6V B．滑动变阻器的最大阻值为20ΩC．当滑片P移到中点时，电流表的示数为0.2AD．当滑片P移到b端时，电压表的示数为4V7、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

第16章电压电阻第4节变阻器1．当将滑动变阻器的滑片P向左移动时，图中的哪一种连接方法可使变阻器连入电路部分的电阻变小？（）A．B．C．D．2．为了减少碳排放，国家大力推行电动汽车。

电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大。

下列是该电动汽车的模拟电路，其中符合要求的是（）A．B．C．D．3．如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮，导致铅笔芯接入电路的电阻变小的主要因素是A．材料B．长度C．温度D．横截面积4．在抗击新冠肺炎期间，医务人员进人病房前必须要穿戴好防护服、口罩、护目镜等。

为了减少医务人员与病人接触，小华设计了一种输液提示器，能在护士站观察到药液量的变化。

当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（）A．B．C．D．5．如图所示是一种称为电位器的变阻器，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片相连。

现将该电位器与灯泡串联接入电路中，为了使滑片沿顺时针转动时灯泡变亮，下列有关电位器接线柱的接法中正确的是A．连接A，C B．连接B，CC．连接A，B D．只连接B6．下列关于科学方法的说法，错误的是（）A．制作滑动变阻器时，发现导线太长而采取缠绕的方式，这是等效替代法B．将材料按导电性能分为导体、半导体、绝缘体，这是分类法C．根据电能转化为机械能，想到机械能转化为电能，这是逆向思考法D．用带箭头的直线来表示光的传播路线，这是理想模型法7．关于电流、电压和电阻，下列叙述中有几句话是正确的（）A ．1B ．2C ．3D ．48．如图所示的电位器是变阻器的一种，某同学把它与灯泡串联起来，利用它改变灯泡的亮度；现想使滑动触头顺时针转动时灯泡变亮，以下接法正确的是（ ）A ．将A 、B 两个接线柱分别接入电路B ．将A 、C 两个接线柱分别接入电路C ．将B 、C 两个接线柱分别接入电路D ．以上连接方法都正确9．如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连入电路后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。

初中九年级物理变阻器练习题含答案学校： _________ 班级：__________ 姓名：__________ 考号：___________ 、选择题（本题共计10小题，每题3分，共计30分，）1.一个滑动变阻器铭牌上标有"5012, 24"的字样，它的含义是（）A.电阻变化范围是0〜500 允许通过的最大电流是24B.电阻最小值是5012,允许通过的最大电流是24C.电阻最小值是500允许通过的最小电流是24D.电阻最大值是5012,允许通过的最小电流是242.下列用电器中，不需要变阻器的是（）A.调温电熨斗B.无极调光台灯C.收音机的音量调节旋钮D.家用白炽灯3.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（）M NA.M接4, N接BB.M接C, N接DC.M接C, N接BD.M接4, N 接D4.滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的（）A.温度B.横截面积C.长度D.材料5.如图所示，甲为可调亮度台灯，乙为电位器的结构图，0与金属滑片相连，转动旋钮可调节灯泡亮度.下列分析正确的是（）A.若只将a、c接入电路，转动旋钮灯泡亮度改变B.若只将b、c接入电路，转动旋钮灯泡亮度不变C.电位器调节灯泡亮度与滑动变阻器的原理相同D. 电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度6. 如图所示是插入式电阻箱的结构示意图.若要使电阻箱4B 之间的阻值为812,下列 方法可行的是（）7. 某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器, 如图所示。

已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成 的，其中局的总电阻是200/2, &的总电阻50000开始时两变阻器都处于最大阻值。

下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（）A. 先调节使电流表指针指到要求位置附近，再调节&B. 先调节/?2,使电流表指针指到要求位置附近，再调节&C. 同时调节局和&，使电流表指针指到要求位置D. 交替、反复调节局和&，使电流表指针指到要求位置8. 电源电压不变，利用滑动变阻器调节电灯的亮度，能使灯从亮到熄灭的正确电路（） A. 插入1、2B. 插入2、3C. 插入4、5D.插入3、 5 12 3 4 5Q SQ 20 2Q 10 调节部分仪器的主体部分9.如图所示，当滑动变阻器滑片P向左滑动时，连入电路的电阻变大的是（）A.P nC. D.10.下列说法中不正确的是（）A.滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值B.电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值C.要使变阻器能改变通过用电器的电流，必须将它与用电器串联D.滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样二、填空题（本题共计10小题，每题3分，共计30分，）11.图中电阻箱的电阻值是.12.如图所示为电学实验中使用的电阻箱，此时它接入闭合电路中的电阻值为13.________________________________________________ 滑动变阻器铭牌上标有"502 14"字样，50/2表示__________________________________ , L4表示_________ .14._____________________________________ 滑动变阻器是通过改变连在电路中的____________________________________________ 来改变电阻的，图中所示变阻器的铭牌上标有"500 34"其中"34"表示，若把它接到电路中M、N两点中，当滑片向左移时，灯变暗，则不能连接的接线柱是 _________ 接线柱（填字15. ___________________________________________ 滑动变阻器的原理是通过改变连入电路中的 ________________________________________ 来改变电阻的.为了使滑动 变阻器对电路起到保护作用，一般将它 ________ 联在电路中，并且通常在使用前将滑 片调到 _______ 的位置上.某滑动变阻器的铭牌上标有"14 5012"字样，它表示的物理 意义是 _______16. ______________________________ 如图所示，电阻箱的示数为 12.17. __________________________________________________________________ 如图所示是滑动变阻器的结构示意图.若将4、D 接入电路中，滑片P 向 _______________ 端移动时，接入电路中的电阻将减小，如果将 _________ 接入电路，也能达到改变电阻 £ 2P A ―AAAAMAAAA.— B1&如图所示电路，为定值电阻，电源电压不变，闭合开关S,将滑片P 从b 端移动到 a 端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为 _____________ 卩， 滑动变阻器局的最大阻值为 ________ n ,电阻尺2的阻值为 ________ ⑦19.滑动变阻器是靠改变电阻线在电路中的 _________ 来改变电阻，从而改变电路中的大小的效果. 甲 乙电压和电流，一个滑动变阻器上标有"2.54, 5012"的字样，其中2.5A表示 _________n.三、解答题（本题共计15小题,每题10分，共计150分，）21.________________________________ （1）如图所示，电阻箱的示数为n.（2）在图中标出通电螺线管的N、S极.（3） _________________________________________ 图所示电能表的月末示数为kW-h.若该表月初示数572.6W-/1,此月消耗电能_______ kW • h22.如图是小明用滑动变阻器改变灯泡亮度的实验电路.请先找出此电路连接中的错误，用"X"作出标记并用笔划线代替导线纠正.23.如图所示，为某种调光型台灯中使用的电位器示意图，P为旋片，可随转动旋钮改变在碳膜（相当于一根电阻丝）上的位置，4、B分别连在碳膜两端.以笔画线代替导线将a 图连在b图所示电路中，要求：顺时针转动旋钮可使灯泡变亮.24.某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示.迎风板与一轻质弹簧一端连接，穿在光滑的金属杆上，弹簧由绝缘材料制成，均匀金属杆的阻值随长度均匀变化，工作时迎风板总是正对风吹来的方向.电路中左端导线与金属杆M端相连，右端导线接在迎风板上N点并可随迎风板在金属杆上滑动，两端导线与金属杆均接触良好.已知电源电压恒为4.57,定值电阻R = 1.012.金属杆接入电路中的电阻与迎风板所承受风力F的关系如图乙所示.（1）若在电路中接入一电压表, 使电压表示数随风力的增大而增大，请在图甲中适当位置画出电压表;（2）无风时，求电压表的示数;（3）如果电压表的量程为0〜3卩，求该装置所能测量的最大风力.（1）只闭合£时，电流表示数为0.84,则电源电压为多大？（2）当区、S2、S3都闭合时，将滑片P移动到b端，电流表的示数为1.24,则滑动变阻器&的最大阻值是多少？（3）当Si、S2断开，S3闭合，滑片P移到滑动变阻器&的中点时，灯泡中的电流为多少？26.如图，用电流表、电压表测电流和电压，滑动变阻器改变灯泡的亮度，其电路图如下图所示.(i) __________________________________________________________ 若某时刻电流表和电压表的量程和读数如图所示，则电流表的示数为 _________________(2)若使用的滑动变阻器的铭牌上标有"20/2, __________ , "200表示的含义是 _________ .(3) 在连接电路之前，开关必须 ________ ,滑动变阻器的滑片P 必须置于 _________ 处.(4) 若要使灯泡的亮度变暗，滑片P 应向 _______ 滑动.(5) 根据电路图连接对应的实物图.27. 请在虚线框内画出滑动变阻器的结构示意图：要求画出4个接线柱、电阻丝、滑片. 1.54"字样，"1.54"表示的含义是 电压表的示数为 ________28.(1)画出图1所示拉力F的力臂2&（2）根据图2中光线通过透镜前后的方向，在图中的虚线框内画出适当的透镜.2&（3） ____________________________________________ 如图3所示，电阻箱的示数为Q.2&（4）__________________________________________________________ 图4是某同学测体温时的示数，其示数为_________________________________________ °C.图4 图329.如图所示的电路中滑动变阻器的用法我们称为分压电路，这样相对于滑动变阻器的普通用法的好处在哪里？U130.如图甲所示为电位器的示意图，P为滑片，现用它改变乙图中灯的亮度，要求P逆时针转动时灯变亮，请你将电位器接入乙电路中.31.同学们做"用滑动变阻器改变电流"的实验，如图所（1）开始实验后，甲同学发现无论怎样移动滑片，灯的亮度都不发生变化，且一直很暗.这时，他接入电路的接线柱是____________ ;乙同学发现无论怎样移动滑片，灯的亮度都不变，且一直很亮.这时，他接入电路的接线柱是 __________ ;丙同学缓慢向一个方向移动滑片，发现灯忽明忽暗，原因可能是 _________ .（2）用笔代替导线连接电路使其完整，要求：滑片向左移动时，灯的亮度变暗.32.滑动变阻器的原理是什么？在使用时应注意哪些问题？33.有人说，电阻箱不能连续改变接入电路的电阻，而滑动变阻器能够连续改变接入电路的电阻.你认为这种说法确切吗？为什么？34.如图为某种调光台灯中使用的电位器示意图，通过转动旋钮0P来改变滑片P在碳膜上的位置（碳膜相当于一根电阻丝），4、C分别边在碳膜两端，B与滑片P相连，要求: 顺时针转动旋钮可使灯泡亮度增加，请将a图与b图连成一个符合要求的调光台灯的电b35.把图中的滑动变阻器连入电路, 要求P向左移动时，灯厶变亮.四、实验探究题（本题共计5小题，每题15分，共计75分，）36.亲爱的同学，请你用所学的物理知识解决下列问题.（1）测量工具的主要规格是量程和分度值，它们是选择仪器的重要依据.小雨在手机中用"百度地图"截取了一段地图（如图所示），用刻度尺测得地图上两站间的直线距离为_________ cm.万达广场体育中心-miiiiH|iiii|iin 叫Ocm 1 2）（2）小雨在利用如图所示的电阻箱做学生实验，该电阻箱的阻值变化范围是 _________ .(3)__________________________ 温度计是根据液体的的性质制成的，如图所示的是一支水平放置的温度计，但这支温度计的两端没有画全，其示数为_________ °C.2010二vp(4)小明去某精密仪器店参观时，看到了如图所示的测量仪器•请仔细观察并回答:①这种测量仪器是用来测量物体________ (填写物理量名称)的；②这种测量仪器在使用时应放置在______ 桌面上；③小明用该仪器对一小纸条进行了测量，得到的测量结果是_______ ■37.•I'乙丙(1)____________________________________ 如图甲所示，这是一个电表的表盘，也许你没有见过，但根据已学过的知识可知, 该电表使用前也需要校零、观察并明确和；使用该表所测量的物理量是________ ,图中示数是_______ •(2)__________________________ 如图乙所示，这是一个 (选填"电流表""电压表")表盘，其读数为(3)____________________________________ 如图18丙所示，电阻箱的读数为3&学习使用滑动变阻器，连接了如图所示的电路.(1)______________________________________________________ 滑动变阻器的原理：可以通过改变接入电路中电阻线的 ___________________________ ，从而改变接入电路中______ 的大小.（2）_______________________________________ 滑动变阻器的电路符号.（3）_______________________________________________________________________________ 某滑动变阻器的铭牌上标有"2012 1.54",其中"200表示________________________________ .（4）_______________________________________ 闭合开关前，滑片P置于端（选填"4"或"B”）,把滑片P向4端移动时，接入电路的电阻 ________ （选填"变大"或"变小”），灯泡的亮度_____ （选填"变亮" 或"变暗"）.39.下面是"练习使用滑动变阻器"的实验过程，请你将实验过程补充完整.下面是"练习使用滑动变阻器"的实验过程，请你将实验过程补充完整.（1）按照电路图甲将实物图乙补充完整.（2）_______________________________________ 闭合开关前应将滑片P滑至（"4"或"B"）端.实验中要使灯泡变亮应将滑片向_______ （"4"或"B"）端滑动.实验过程中通过灯泡的电流 __________ （选填"大于" 或"小于"或"等于"）通过滑动变阻器的电流.（3）某次实验中，连接电路后闭合开关，小灯泡发光且亮度很亮，滑动变阻器的滑片时灯泡亮度不变，产生这一现象的原因是 ________ .小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。

八年级电学专题（七）滑动变阻器的取值范围【同步练习】一、选择题1．如图所示，为我省某中学物理兴趣小组的同学们设计的电子身高测量仪电路图。

其中定值电阻R1=6Ω，电源电压恒为4.5V，滑动变阻器R2的规格为“15Ω，5A”，电压表的量程为0﹣3V，电流表的量程为0～0.6A，闭合S，则（）A．当测矮个同学身高时，电流表的示数变小B．当测高个同学身高时，电压表的示数变小C．当R2接入电路中的电阻为9Ω时，电压表的示数为2.7VD．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12Ω2．如图甲所示，电源电压不变，小灯泡L允许通过的最大电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0~0.6A”，电压表量程为“0~15V”。

闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。

则下列说法中正确的是（）A．电源电压为16VB．当电流表示数为0.25A时，滑动变阻器连入电路的阻值为45ΩC．若滑动变阻器连入电路的阻值变小，则电压表V与电流表A示数之比变小D．若将电压表量程换为0~3V，滑动变阻器允许连入电路的阻值范围为18~50Ω3．某次实验中，李明同学连接了如图所示的电路，若电源电压为6V，且保持不变，电阻R1＝7Ω，滑动变阻器R2的最大阻值为20Ω。

他所选用的电压表量程为0~3V，电流表量程为0~0.6A。

为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（）A．0~3ΩB．0~7ΩC．3Ω~7ΩD．7Ω~10Ω4．如图所示的电路中，电源电压为18V且保持不变，电流表量程为“0~0.6A”，电压表量程为“0~15V”。

小灯泡标有“6V0.5A”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“60Ω1A”字样。

闭合开关，在保证电路元件安全情况下，下列说法正确的是（）A．灯泡变亮时，电流表和电压表示数都变大B．电路中电流变化范围是0.25~0.5AC．电压表的示数变化范围是“10~15V”D．滑动变阻器接入电路的阻值变化范围是“24～50Ω”5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A～0.4A 之间时电子元件均能正常工作。

滑动变阻器专项练习
1．滑动变阻器的电阻变化判断
（1）如右图所示的电路中，闭合开关后，当滑片P向右移动时，滑动变阻器的电阻变＿＿＿，电路中的电流变＿＿＿＿，灯泡的亮度变＿＿＿＿＿。

（2）如右图所示的电路中，开关闭合后，当滑片向右移动时，滑动变阻器的电阻变＿＿＿，电路中的电流变＿＿＿＿，灯泡的亮度变＿＿＿＿＿。

（3）如右图所示的电路中，开关闭合后，当滑片向右移动时，滑动变阻器的电阻变＿＿＿，电流表的示数变＿＿＿＿，灯泡的亮度变＿＿＿＿＿。

（4）如右图所示的电路中，开关闭合后，当滑片向右移动时，滑动变阻器的电阻变＿＿＿，电流表的示数变＿＿＿＿，灯泡的亮度＿＿＿＿＿。

（5）某同学做实验时连接了如所示的电路，在连接电路时，开关要＿＿＿，
闭合开关前，滑片P要滑到＿＿＿＿端。

2．滑动变阻器的连接
（1）小明实验过程中，发现无论怎样移动滑片P，灯的亮度都不变，而且灯一直很暗，原因可能是＿＿＿小华在实验过程中，发现无论怎样移动滑片P，灯的亮度都不变，而且灯一直很亮，原因可能是＿＿＿（2）小红在实验时，要求滑动变阻器的滑片P向左移动时，电阻变小，应该选择的连接方式是（）
（3）如图所示，要想使滑片P向右移动时，灯泡变亮，应该将＿＿和＿＿接线柱接入电路。

（4）按要求连接电路：L1与L2并联；S为总开关；滑动变阻器只改变灯L1的亮度。

（5）按要求连接电路：滑动变阻器改变灯泡的亮度，电流表测量灯泡的电流，电压表测量灯泡两端的电压。

16.4 变阻器课后培优练第一阶——基础过关练1．一个滑动变阻器，铭牌上标有“100 Ω 1 A”的字样，以下几种对铭牌意义的理解，你认为正确的是（）A．电阻的最小值是100 Ω，允许通过的最大电流是1 AB．电阻的最小值是100 Ω，允许通过的最小电流是1 AC．电阻的最大值是100 Ω，允许通过的最大电流是1 AD．电阻的最大值是100 Ω，允许通过的最小电流是1 A2．如图所示，有关滑动变阻器的使用，说法正确的是（）A．接线柱C、D端接进电路为定值电阻B．接线柱A、B端接进电路为一根导线C．C、B端接进电路，电流方向为C→P→BD．A、C端接进电路，向D端移动滑片P，电阻增大3．如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（）A．滑动变阻器一般与用电器串联B．滑动变阻器通过改变接入电路中电阻丝的长度来改变电阻C．若接A、D接线柱，滑片P向右移动接入电路中阻值变大D．若接A、D接线柱，滑片P向右移动接入电路中阻值减小4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A．B．C．D．5．滑动变阻器的使用歌诀：_____入电路，调流控_____；一上一下，关键在_____，近小远大；同上同下，__________，接入电路，拨至_____。

6．滑动变阻器是通过改变接入电路中电阻丝的___________来改变电阻的大小，从而改变流过电路中的_____________．7．小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示，是用他身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该_______ （选填“变亮”、“变暗”、或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更_______ （选填“粗”或“细”）的铅笔芯来做实验．8．滑动变阻器是通过改变接入电路中电阻丝的______ 来改变电阻的．如图甲所示，当滑片向C端移动时，它的电阻值______ （填“变大”“变小”或“不变”）．电阻箱是一种能够表示出电阻值的变阻器，如图乙所示电阻箱的读数是______Ω．它能得到的最大电阻值是______Ω．9．如图所示的是未连接完整的测量“小灯泡电功率”的实验电路，请你用笔画线代替导线将实物电路连接完整(要求：滑片P向右移动时，小灯泡变亮)( )培优第二阶——拓展培优练10．在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片P向右移动时，灯泡的亮度增大，则滑动变阻器接入电路的方式是（）A．A接M点，B接N点B．C接M点，B接N点C．B接M点，D接N点D．C接M点，D接N点11．将两只滑动变阻器按如图所示的方式连接，如果把两根导线接入某电路中后，要使这两只变阻器接入电路中的电阻最大，两滑动变阻器的滑片P1、P2应分别放在的位置是()A．P1放在最左端，P2放在最左端B．P1放在最右端，P2放在最右端C．P1放在最左端，P2放在最右端D．P1放在最右端，P2放在最左端12．收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时只把A和B接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值13．将如图甲中滑动变阻器连入如图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是A．A和B B．B和D C．A和C D．B和C14．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a和b”、“a和c”或“b和c”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．15．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到_____ 端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表A的示数如乙图所示，通过灯L的电流为___ A．16．在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上. 补上后要求：闭合电键S后，向右移动滑动变阻器的滑片，电流表的示数变小.17．如图所示，滑动变阻器的铭牌上标有“20Ω2A”的字样．（l）20Ω表示的意思是_____，2A表示的意思是________________．（2）当滑片在最左端时，电阻为_____Ω；滑片在最右端时，电阻为____Ω；滑片在中间时，电阻为_____Ω．（3）将滑动变阻器连入电路中，它应与被控制的电路_____联．（4）在连入电路前，应将滑片移至_____（填A或B）端，这是为了__________．。
