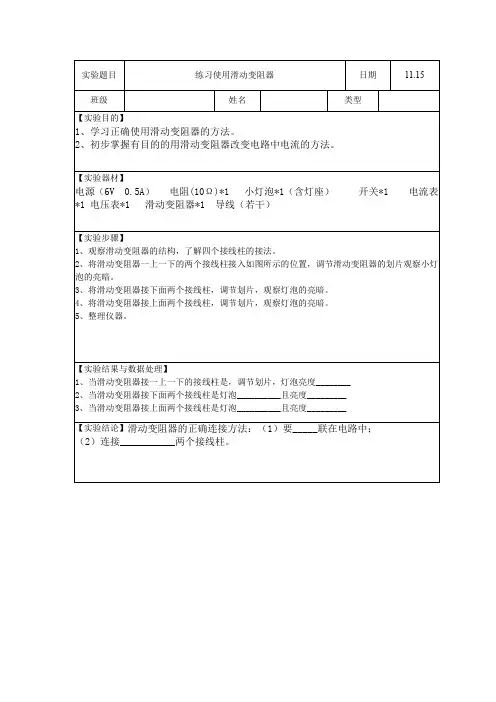

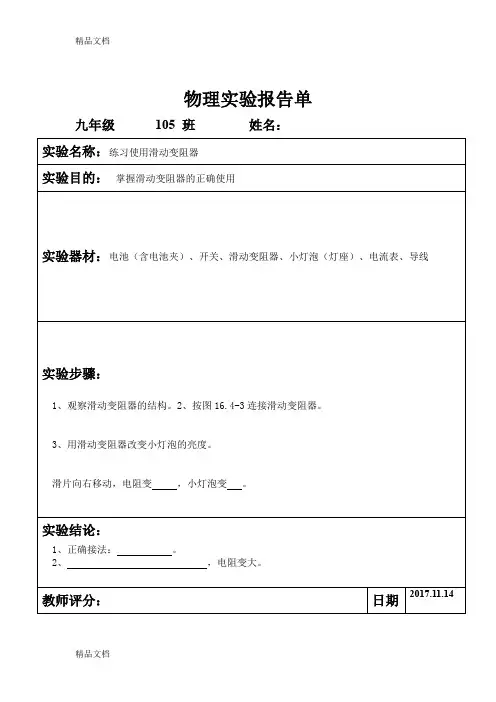

练习使用滑动变阻器

2024年九年级物理滑动变阻器教案(一、教学内容本节课选自人教版九年级物理第十四章《电路》第三节《电阻器》，主要围绕滑动变阻器展开，详细内容包括：滑动变阻器的结构、原理、接入电路的方法以及在电路中的应用。

二、教学目标1. 让学生了解滑动变阻器的结构，理解滑动变阻器的原理，掌握滑动变阻器的接入电路方法。

2. 培养学生动手操作能力，学会使用滑动变阻器调节电路中的电流。

3. 使学生了解滑动变阻器在实际应用中的作用，激发学生学习物理的兴趣。

三、教学难点与重点重点：滑动变阻器的结构、原理及接入电路方法。

难点：滑动变阻器在电路中的应用。

四、教具与学具准备教具：演示用滑动变阻器、电路图、多媒体设备。

学具：实验用滑动变阻器、电路元件、导线、电流表、电压表。

五、教学过程1. 实践情景引入（1）展示一个使用滑动变阻器的音乐盒，让学生观察音乐盒的音量变化与滑动变阻器的关系。

（2）提出问题：滑动变阻器是如何改变音量的？激发学生思考。

2. 知识讲解（1）介绍滑动变阻器的结构、原理。

（2）讲解滑动变阻器的接入电路方法。

3. 例题讲解讲解一道关于滑动变阻器在电路中应用的例题，让学生理解并掌握滑动变阻器的使用方法。

4. 随堂练习让学生动手操作，使用滑动变阻器调节电路中的电流，观察电流表的变化。

六、板书设计1. 滑动变阻器2. 内容：（1）滑动变阻器的结构、原理（2）滑动变阻器的接入电路方法（3）滑动变阻器在电路中的应用七、作业设计1. 作业题目：（1）简述滑动变阻器的结构及原理。

（2）画出滑动变阻器接入电路的示意图。

2. 答案：（1）结构：滑动变阻器由电阻体、滑动触点、接线柱等组成。

原理：通过改变滑动触点在电阻体上的位置，改变电阻值。

（2）示意图见教材。

八、课后反思及拓展延伸本节课通过实践情景引入、知识讲解、例题讲解、随堂练习等环节，让学生掌握了滑动变阻器的相关知识。

课后，教师应关注学生对滑动变阻器知识的掌握程度，及时进行课后反思，调整教学方法。

滑动变阻器（练习）一、单选题1．（2021八上·椒江期末）如图是滑动变阻器的结构和连入电路的示意图。

当滑片P 向左滑动时，连入电路的电阻变小的是( )A．B．C．D．2．（2020八上·仙居期末）滑动变阻器连入电路的四种接法，当滑片P向右滑动时，连入电路阻值增大的是()A．B．C．D．3．如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P 向右移动时电流减小，音量降低。

下列连接方式中可行的是（）A．M接A，N接B B．M接c，N接D C．M接A，N接D D．M接C，N接B 4．（2020八上·吴兴期末）如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A．B．C．D．5．（2020八上·拱墅期末）如图所示是实验室常用的一种滑动变阻器。

关于该滑动变阻器的构造，下列说法正确的是（）A．金属棒是绝缘体，瓷筒是导体B．线圈是用电阻率较大的合金线制成C．滑片与线圈之间是绝缘的D．制成线圈的合金线所有表面都是绝缘的6．（2021八上·江干期末）滑动变阻器的滑片移动时，接入电路的电阻发生变化的原因是（）A．通过滑动变阻：器的电流发生变化B．加在滑动变阻器两端的电压发生变化C．连入电路的电阻丝长度发生变化D．接入电路的电阻丝的横截面积发生变化7．如图是一种自动测定油箱内油面高度的装置示意图，R'是一种特制的滑动变阻器，AOB是一根可绕O点转动的金属导体，从油量表(即电流表)指针所指的刻度知道油面高度，则它的工作过程是() 。

A．油面升高，R'变大，油量表示数变小B．油面降低，R'变大，油量表示数变大C．油面升高，R'变小，油量表示数变大D．油面降低，R'变小，油量表示数变大二、填空题8．（2021八上·义乌月考）将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1放在，P2放在。

第4节变阻器[基础达标练]知识点1 变阻器1．图中所示电阻箱的示数是______Ω。

2．如图是滑动变阻器接入电路中的情形，当滑片P向右滑动时，连入电路的电阻变小的有（）个。

A．1个B．2个C．3个D．4个3．如图所示是滑动变阻器的连接示意图，当滑片向右移动时，电阻变小的是（）A．B．C．D．4．如图为滑动变阻器的四种接法，当滑片P向左滑动时，使其接入电路的电阻变大的是（）A．B．C．D．知识点2 练习使用滑动变阻器5．“物理”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。

下列分析不正确的是（）A．若M接C点，N接D点，滑动变阻器接入电路中的阻值相当于一根导线B．连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端C．若M接C点，N接B点，闭合开关，滑片P向右移，电灯变暗D．若M接A点，N接B点，闭合开关，滑片P向右移，电灯亮度不变6．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（）A．B．C．D．7．如图所示为利用滑动变阻器改变小灯泡亮度的实物连接图。

（1）在方框内画出相应的电路图______；（2）在开关闭合前，滑动变阻器的滑片P应该放在______端（选填“A”或“B”）；（3）若要使灯泡变亮，滑片P应向______端滑动，这时电流表的示数将______（选填“变大”或“变小”或“不变”）；（4）如果把滑动变阻器的A、D接线柱位置对调，对原电路及其滑动变阻器的调节规律是否有影响______？请说明理由______。

知识点3 变阻器的应用8．如图所示是收音机上调节音量的旋钮的结构示意图，它是通过改变接入电路中电阻丝的___________来改变电阻的。

若将接线柱B、C接入电路，则顺时针转动旋钮触片E时，收音机的音量将变 ___________（选填“大”或“小”）。

9．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。

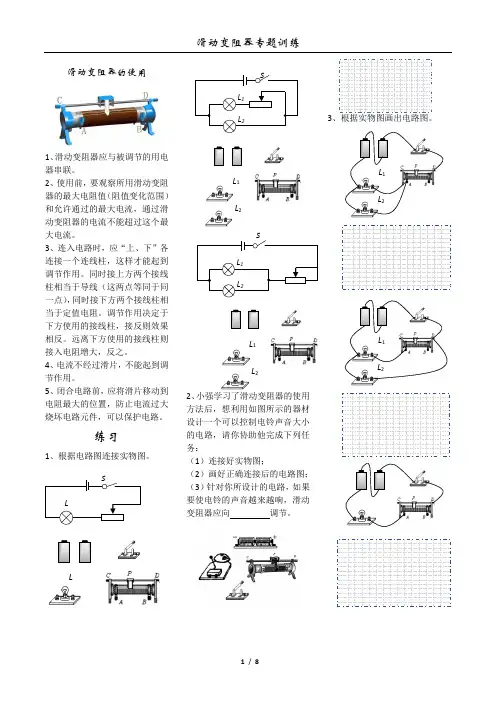

“电阻、滑动变阻器”作图及习题训练作图练习：1、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P 向右移动时灯会变亮，在图中画出电路的连接方法。

如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P ，都不能改变灯的亮度，你觉得可能的原因是什么？2、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。

并在右边方框中画出相应的电路图。

3、如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P 向右移动时电灯变亮，应该接哪二个接线柱 。

4、在一次实验中需要测量小灯泡两端的电压和通过它的电流.聪明而粗心的小刚连接了如图6-30所示的电路.同组的小林发现有错误,主张拆了以后重新连接,可是时间来不及了,小刚眼珠一转,在图示的电路中只增加了一根导线,电路就正常工作了.（1）如果闭合图中所示电路的开关,电压表示数、电流表示数情况如何?小灯泡发光情况怎样（2）在图中画出小刚连接的那根导线.(用虚线表示)5、小强学习了滑动变阻器的使用方法后，想利用如图所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务：（1）连接好实物图；（2）画好正确连接后的电路图；（3）如果要使电铃的声音越来越响，针对你所设计的电路，说明应该如何调节滑动变阻器基础训练（A级）1.导体的电阻大小与下列哪个因素无关．．？（）A.导体的长度B.导体的横截面积C.导体的材料D.导体两端的电压2.关于电阻,下列说法中正确的是 ( )A.绝缘体不容易导电，是因为它们没有电阻B.导体和绝缘体的电阻大小只跟材料有关C.将一根铜导线均匀拉长后，其电阻变大D.铜导线的电阻一定比铝导线的电阻小3.下列说法中正确的是（）A.导体电阻都随温度升高而增大B.当导体中的电流为零时，导体的电阻不为零C.温度一定时，又细又长的导体电阻一定大D.温度一定时，同种材料制成的导线，长导线电阻一定比短导线的大 4.有一段裸导线，下列哪一种方法可以减少它的电阻 ( ) A.把导线对折合在一起 B.减少通过导线的电流 C.增大导线两端的电压 D.把导线拉长一些5.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（ ）A.导线较粗的电阻大B.若它们粗细相同，则导线较长的电阻大C.导线较细的电阻大D.若它们长度相同，则导线较粗的电阻大6.当将滑动变阻器的滑片P 向右移动时，下图中的哪一种连接方法可使变阻器连入电路部 分的电阻增大？( )7.导体对 作用叫电阻.在国际上，电阻用字母 表示．它的单位是 ，符号是 ．8.完成下列单位换算：(1)0.3MΩ= kΩ= Ω；(2)500Ω= kΩ= MΩ9.将一根镍铬合金丝均匀拉长接入电路，其电阻将 ；若将这根镍铬合金丝对折后接入电路，其电阻将 ．（填“增大”、“减小”或“不变”）10.某同学在研究电阻大小与哪些因素有关的实验时，给一段导线通以1A 的电流时，电阻为5欧，如通以3A 的电流时，其电阻____________5欧；不通电时，其电阻___________5欧.（填“大于”、“小于”或“等于”）11.导体的电阻随其长度的增加而 (填“增大”、“减小”或“不变”)．滑动变阻 器是靠改变导体的 来改变接入电路中电阻大小的．实验室 用的滑动变阻器上标有 “50Ω 1A ”中的“50Ω”表示 ， “1A 表示 ．12.如所示是学生实验中常用的滑动变阻器。

电功率题型练习-滑动变阻器1、滑动变阻器是一种较常见的电学器材。

物理实验室中有一标有“10Ω1A ”的滑动变阻器，小明同学对它进行了研究，得到了以下些结论，其中错误的是( ) A ．此滑动变阻器能连入电路中的最大阻值是10Ω B ．当此滑动变阻器中的电流不超过1A 时，它能安全使用 C ．当此滑动变阻器两端的电压不超过10V 时，它能安全使用 D ．此滑动变阻器在安全使用时，它消耗的最大功率是10W2、如图所示电路中，电源电压恒定，R l 为定值电阻，R l 为滑动变阻器。

闭合开关S 后，滑动变阻器滑片自b 向a 移动的过程中（ ）A ．电流表A 的示数变大，电压表V 2的示数与电流表A 的示数之比变大B ．电流表A 的示数变大，电压表V 1的示数与电流表A 的示数之比变小C ．电压表V 1的示数不变，电路消耗的总功率变大D ．电压表V 2的示数变小，电路消耗的总功率变大3、如图所示是探究并联电路电流特点的一种实用电路，闭合开关S ，灯泡L1、L 2都正常发光。

过一会儿，由于灯泡L 1的质量问题，灯丝被烧断了。

则下列说法正确的是（ ）A.滑动变阻器实际功率变小B.灯泡L 2额定功率变大C.灯泡L 2亮度不变D. 滑动变阻器实际功率变大4、某同学在探究“灯的亮度是否与电压有关”时，将实物按如图所示的电路连接，进行实验操作前，作出如下判断，其中合理的是 ( )A ．若滑片P 向a 端滑动时，电压表示数会变小，灯会变暗B ．若滑片P 向b 端滑动时，电压表示数会变小，灯会变亮C ．应将灯和滑动变阻器的位置互换后，移动滑片进行观察D ．应将电压表接c 点的导线改接在d 点后，移动滑片进行观察5、如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a 端时，电阻R 1消耗的功率为7.2W ，滑动变阻器R 2的滑片滑到b 端时，电阻R 1消耗的功率为0.8W ，此时电压表示数为4V 。

则滑片在b 端时，电流表的示数为（ ） A.1.8A B.1.2A C.0.4A D.0.2A6、将一个标有“20V ，10W ”的灯泡与一个最大阻值为40Ω的滑动变阻器串联，接 在20V 的电源上，闭合开关移动滑片的过程中，灯泡功率的变化范围是（ ） A.0W ～10W B.2.5W ～10W C.5W ～10W D.10W ～20W7、某同学做电学实验时，电路如图所示，已知他所用的电流表的量程为0-0.6A，电压表的量程为0-3V，为10Ω，S闭合后，在实验操作无误电源电压6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R的情况下，正确的说法是( )A.电流表的最大示数为0.6AB.滑动变阻器消耗的最小功率为0WC.电压表的最小示数为1VD.电阻R消耗的最大功率为1.8W8、在如图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表的示数为0.5A，电压表的示数为2V，则关于该电路，下述判断正确的是（）A.电源电压是2VB.灯泡的额定功率是1WC.若滑片再向右滑动，灯泡有可能被烧毁D.若滑片再向右滑动，电流表示数将减小，电压表示数将增大9、右图所示的电路中，电源电压为30V,定值电阻为30Ω，滑动变阻器标有“60Ω1.5A”字样，在该电路正常使用的情况下，则（）A.电路消耗的最大功率为75WB.电流表的最大示数为1.5 AC.滑动变阻器消耗的最小功率为45WD.电路总电阻的变化范围为15Ω～20Ω10、下图是伏安法测小灯泡电阻、功率的实验电路图。

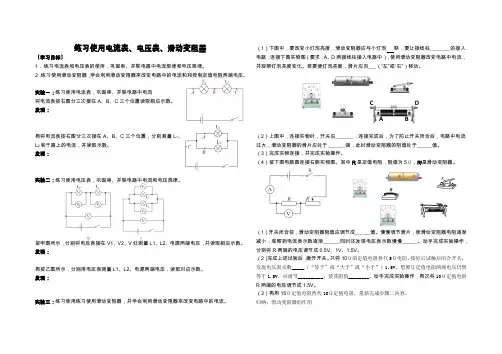

练习使用电流表、电压表、滑动变阻器【学习目标】1． 练习电流表和电压表的使用，巩固串、并联电路中电流规律和电压规律。

2．练习使用滑动变阻器，学会利用滑动变阻器来改变电路中的电流和和控制定值电阻两端电压。

实验一：练习使用电流表，巩固串、并联电路中电流将电流表按右图分三次接在A 、B 、C 三个位置读取相应示数。

发现：再将电流表按右图分三次接在A 、B 、C 三个位置，分别测量L 1、L 2和干路上的电流，并读取示数。

发现：实验二：练习使用电压表，巩固串、并联电路中电流和电压规律。

按甲图所示，分别将电压表接在V1、V2、V 处测量L1、L2、电源两端电压，并读取相应示数。

发现：再按乙图所示，分别用电压表测量L1、L2、电源两端电压，读取对应示数。

发现：实验三：练习使用练习使用滑动变阻器，并学会利用滑动变阻器来改变电路中的电流。

（1）下图中，要改变小灯泡亮度，滑动变阻器应与小灯泡联，要让接线柱________的接入电路；连接下图实物图（要求：A 、D 两接线柱接入电路中），使用滑动变阻器改变电路中电流，并观察灯泡亮度变化。

若要使灯泡亮度，滑片应向___（“左”或“右”）移动。

（2）上图中，连接实物时，开关应_______；连接完成后，为了防止开关闭合后，电路中电流过大，滑动变阻器的滑片应处于_______端，此时滑动变阻器的阻值处于______值。

（3）完成实物连接，并完成实验操作。

（4）按下图电路图连接右侧实物图。

其中R 是定值电阻，阻值为5Ω，R /是滑动变阻器。

（1）开关闭合前，滑动变阻器阻值应调节成______值。

慢慢调节滑片，使滑动变阻器电阻逐渐减小，观察到电流表示数逐渐______,同时还发现电压表示数慢慢______。

动手完成实验操作，分别将R 两端的电压调节成0.5V 、1V 、1.5V 。

（2）完成上述试验后，断开开关。

只将10Ω的定值电阻替代5Ω电阻。

接好后试触后闭合开关，发现电压表示数_____（“等于”或“大于”或“小于”）1.5V 。

16.4 变阻器刷基础知识点1变阻器(1[2023湖北仙桃质检]如图是学生实验中常用的滑动变阻器，其铭牌上标有“30Ω 0.5 A”。
