fpc耐电压范围

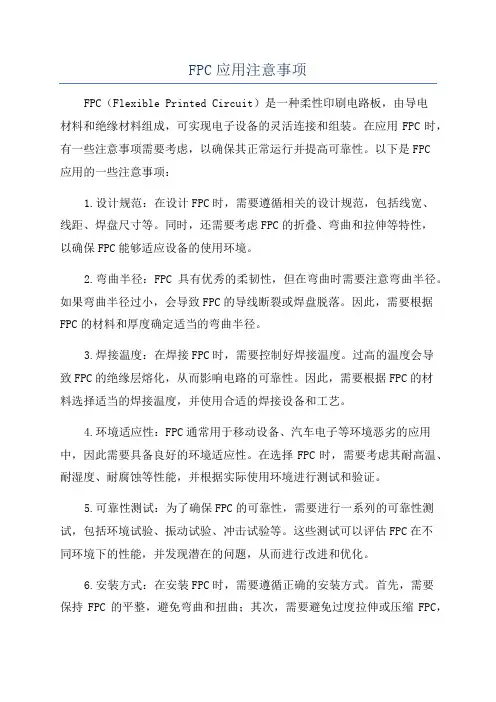

FPC应用注意事项FPC（Flexible Printed Circuit）是一种柔性印刷电路板，由导电材料和绝缘材料组成，可实现电子设备的灵活连接和组装。

在应用FPC时，有一些注意事项需要考虑，以确保其正常运行并提高可靠性。

以下是FPC应用的一些注意事项：1.设计规范：在设计FPC时，需要遵循相关的设计规范，包括线宽、线距、焊盘尺寸等。

同时，还需要考虑FPC的折叠、弯曲和拉伸等特性，以确保FPC能够适应设备的使用环境。

2.弯曲半径：FPC具有优秀的柔韧性，但在弯曲时需要注意弯曲半径。

如果弯曲半径过小，会导致FPC的导线断裂或焊盘脱落。

因此，需要根据FPC的材料和厚度确定适当的弯曲半径。

3.焊接温度：在焊接FPC时，需要控制好焊接温度。

过高的温度会导致FPC的绝缘层熔化，从而影响电路的可靠性。

因此，需要根据FPC的材料选择适当的焊接温度，并使用合适的焊接设备和工艺。

4.环境适应性：FPC通常用于移动设备、汽车电子等环境恶劣的应用中，因此需要具备良好的环境适应性。

在选择FPC时，需要考虑其耐高温、耐湿度、耐腐蚀等性能，并根据实际使用环境进行测试和验证。

5.可靠性测试：为了确保FPC的可靠性，需要进行一系列的可靠性测试，包括环境试验、振动试验、冲击试验等。

这些测试可以评估FPC在不同环境下的性能，并发现潜在的问题，从而进行改进和优化。

6.安装方式：在安装FPC时，需要遵循正确的安装方式。

首先，需要保持FPC的平整，避免弯曲和扭曲；其次，需要避免过度拉伸或压缩FPC，以免导致导线断裂或焊盘脱落；最后，需要使用合适的连接器和固定件，确保FPC与其他组件之间的可靠连接。

7.防静电保护：FPC对静电非常敏感，因此在使用和安装过程中需要注意防静电保护。

在操作FPC时，需要使用防静电手套和工具，并将FPC 存放在防静电袋中，以避免静电对FPC的损坏。

8.维护保养：为了延长FPC的使用寿命，需要进行定期的维护保养。

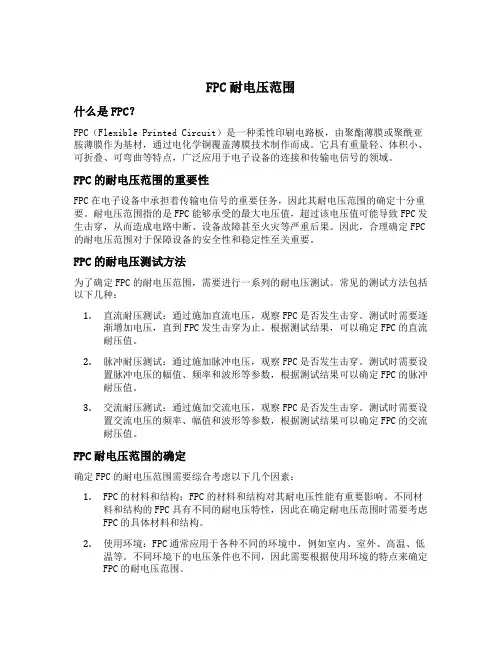

FPC耐电压范围什么是FPC？FPC（Flexible Printed Circuit）是一种柔性印刷电路板，由聚酯薄膜或聚酰亚胺薄膜作为基材，通过电化学铜覆盖薄膜技术制作而成。

它具有重量轻、体积小、可折叠、可弯曲等特点，广泛应用于电子设备的连接和传输电信号的领域。

FPC的耐电压范围的重要性FPC在电子设备中承担着传输电信号的重要任务，因此其耐电压范围的确定十分重要。

耐电压范围指的是FPC能够承受的最大电压值，超过该电压值可能导致FPC发生击穿，从而造成电路中断、设备故障甚至火灾等严重后果。

因此，合理确定FPC 的耐电压范围对于保障设备的安全性和稳定性至关重要。

FPC的耐电压测试方法为了确定FPC的耐电压范围，需要进行一系列的耐电压测试。

常见的测试方法包括以下几种：1.直流耐压测试：通过施加直流电压，观察FPC是否发生击穿。

测试时需要逐渐增加电压，直到FPC发生击穿为止。

根据测试结果，可以确定FPC的直流耐压值。

2.脉冲耐压测试：通过施加脉冲电压，观察FPC是否发生击穿。

测试时需要设置脉冲电压的幅值、频率和波形等参数，根据测试结果可以确定FPC的脉冲耐压值。

3.交流耐压测试：通过施加交流电压，观察FPC是否发生击穿。

测试时需要设置交流电压的频率、幅值和波形等参数，根据测试结果可以确定FPC的交流耐压值。

FPC耐电压范围的确定确定FPC的耐电压范围需要综合考虑以下几个因素：1.FPC的材料和结构：FPC的材料和结构对其耐电压性能有重要影响。

不同材料和结构的FPC具有不同的耐电压特性，因此在确定耐电压范围时需要考虑FPC的具体材料和结构。

2.使用环境：FPC通常应用于各种不同的环境中，例如室内、室外、高温、低温等。

不同环境下的电压条件也不同，因此需要根据使用环境的特点来确定FPC的耐电压范围。

3.安全性要求：不同的应用场景对FPC的安全性要求也不同。

一些关键应用领域，例如医疗设备、航空航天等，对FPC的安全性要求较高，因此需要确定较高的耐电压范围。

软性板（FPC）常识柔性印刷电路板（Flexible Printed Circuit Board）是用柔性的绝缘基材制成的印刷电路，具有许多硬性印刷电路板不具备的优点。

例如它可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。

利用FPC可大大缩小电子产品的体积，适用电子产品向高密度、小型化、高可靠方向发展的需要。

因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用。

FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

柔性印刷线路板有单面、双面和多层板之分。

所采用的基材以聚酰亚胺覆铜板为主。

此种材料耐热性高、尺寸稳定性好，与兼有机械保护和良好电气绝缘性能的覆盖膜通过压制而成最终产品。

双面、多层印制线路板的表层和内层导体通过金属化实现内外层电路的电气连接。

指标名称参数值基材厚度（μm）聚酰亚胺25，35，50聚酯25，50，75，100铜导体厚度（μm）18，35，50，70，105最小线宽线距（mm）0.1/0.1最小孔径（mm）0.3最大单片产品尺寸（mm×mm）350×350抗剥强度（n/mm） 1.0绝缘电阻（MΩ ）﹥500绝缘强度（V/mm）﹥1000耐焊性聚酰亚胺260℃ 10秒聚酯243℃ 5秒手机折叠处FPC(AIR GAP)设计说明大家好，因为长期从事手机折叠处FPC的技术应用和营销工作，故对此方面的FPC设计有些许经验，在此与大家讨论一下。

其中涉及的一些技术参数以本公司规范为基准。

众所周知，手机折叠处用的FPC需要非常好的柔韧性，因为信息产业部对折叠手机的翻盖寿命要求是5万次，而目前国内的一线手机厂对此要求是8－10万次。

故FPC是影响折叠手机品质的关键因素。

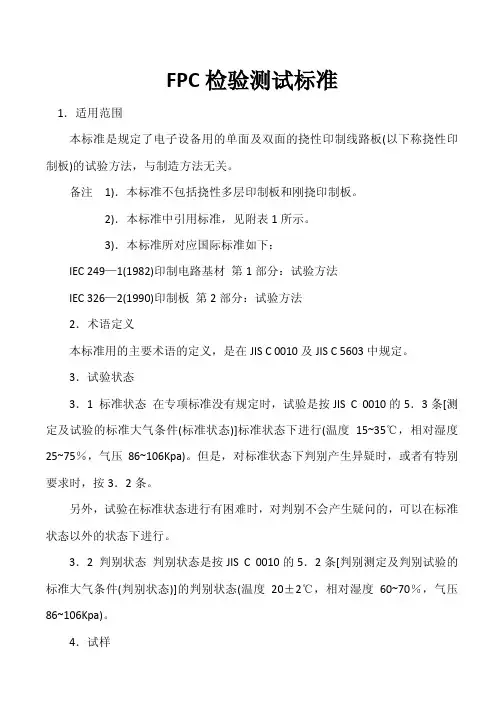

FPC检验测试标准1．适用范围本标准是规定了电子设备用的单面及双面的挠性印制线路板(以下称挠性印制板)的试验方法，与制造方法无关。

备注1)．本标准不包括挠性多层印制板和刚挠印制板。

2)．本标准中引用标准，见附表1所示。

3)．本标准所对应国际标准如下：IEC 249—1(1982)印制电路基材第1部分：试验方法IEC 326—2(1990)印制板第2部分：试验方法2．术语定义本标准用的主要术语的定义，是在JIS C 0010及JIS C 5603中规定。

3．试验状态3．1 标准状态在专项标准没有规定时，试验是按JIS C 0010的5．3条[测定及试验的标准大气条件(标准状态)]标准状态下进行(温度15~35℃，相对湿度25~75％，气压86~106Kpa)。

但是，对标准状态下判别产生异疑时，或者有特别要求时，按3．2条。

另外，试验在标准状态进行有困难时，对判别不会产生疑问的，可以在标准状态以外的状态下进行。

3．2 判别状态判别状态是按JIS C 0010的5．2条[判别测定及判别试验的标准大气条件(判别状态)]的判别状态(温度20±2℃，相对湿度60~70％，气压86~106Kpa)。

4．试样4．1 试样的制作试样制作方法为(1)和(2)。

而要注意试样表面不可有油类、汗和其它污染。

(1)取样方法试样是从实际使用的挠性印制板中抽取。

在专项标准指定形状和尺寸时，以不影响性能的方法切割试样。

而有设计的试验样板时，以此作为试样。

(2)试验图形的方法以4．2的试验图形为试样，试验对象是以与挠性印制板相同材料和制造方法制作的。

4．2 试验图形的形状和尺寸试验图形的形状和尺寸是附图1~8。

5．前处理试样前处理是在标准状态下放置24±4小时。

6．外观显微切片及其尺寸检验6．1 外观外观检验是用目视或3~10倍放大镜，对照专项标准确认挠性印制板的品质，对外观、加工质量、图形等检查。

另外，用显微切片看试样加工质量状态时，用约250倍的显微镜，通常用环氧化树脂、聚脂树脂等填埋入试样，固化，切割试样的观察部分，研磨割切面，检查研磨面。

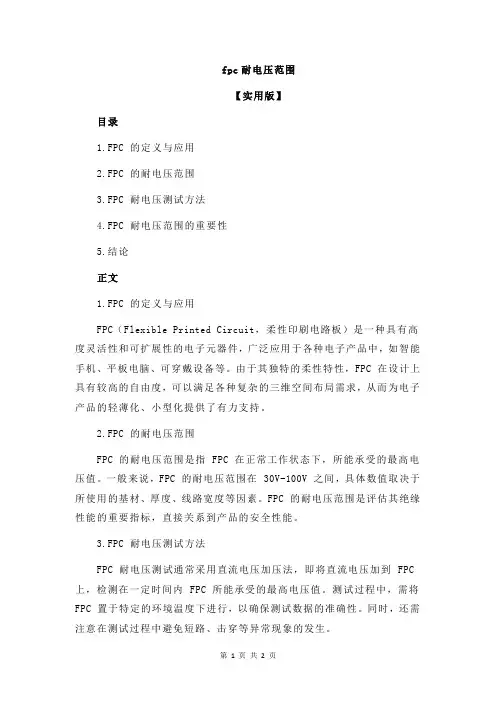

fpc耐电压范围【实用版】目录1.FPC 的定义与应用2.FPC 的耐电压范围3.FPC 耐电压测试方法4.FPC 耐电压范围的重要性5.结论正文1.FPC 的定义与应用FPC（Flexible Printed Circuit，柔性印刷电路板）是一种具有高度灵活性和可扩展性的电子元器件，广泛应用于各种电子产品中，如智能手机、平板电脑、可穿戴设备等。

由于其独特的柔性特性，FPC 在设计上具有较高的自由度，可以满足各种复杂的三维空间布局需求，从而为电子产品的轻薄化、小型化提供了有力支持。

2.FPC 的耐电压范围FPC 的耐电压范围是指 FPC 在正常工作状态下，所能承受的最高电压值。

一般来说，FPC 的耐电压范围在 30V-100V 之间，具体数值取决于所使用的基材、厚度、线路宽度等因素。

FPC 的耐电压范围是评估其绝缘性能的重要指标，直接关系到产品的安全性能。

3.FPC 耐电压测试方法FPC 耐电压测试通常采用直流电压加压法，即将直流电压加到 FPC 上，检测在一定时间内 FPC 所能承受的最高电压值。

测试过程中，需将FPC 置于特定的环境温度下进行，以确保测试数据的准确性。

同时，还需注意在测试过程中避免短路、击穿等异常现象的发生。

4.FPC 耐电压范围的重要性FPC 耐电压范围的重要性体现在以下几个方面：（1）保障产品安全：FPC 作为电子产品的核心元器件，其耐电压范围直接影响到产品的安全性能。

如果 FPC 的耐电压范围不足，可能导致产品在正常使用过程中出现短路、击穿等故障，危及使用者的人身安全。

（2）保证产品性能：FPC 的耐电压范围影响其在电路中的信号传输质量。

如果 FPC 的耐电压范围不足，可能导致信号衰减、失真等问题，影响产品的整体性能。

（3）满足行业标准：FPC 在生产制造过程中，需遵循一定的行业标准和规范。

其中，耐电压范围是衡量 FPC 质量的重要指标之一。

只有满足相关标准的 FPC，才能确保其在实际应用中的可靠性和稳定性。

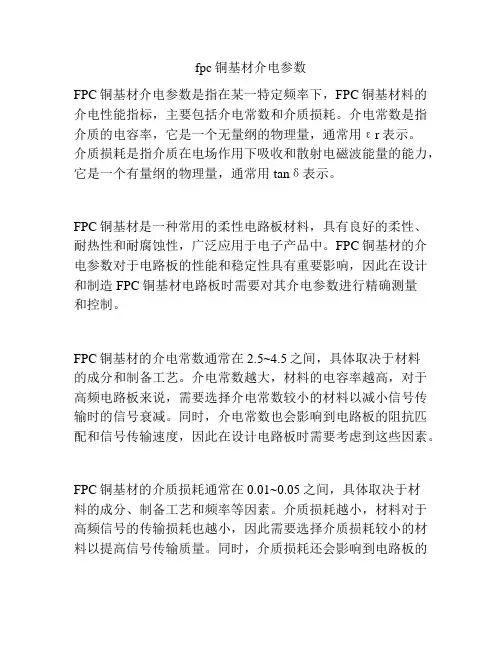

fpc铜基材介电参数
FPC铜基材介电参数是指在某一特定频率下，FPC铜基材料的介电性能指标，主要包括介电常数和介质损耗。

介电常数是指介质的电容率，它是一个无量纲的物理量，通常用εr表示。

介质损耗是指介质在电场作用下吸收和散射电磁波能量的能力，它是一个有量纲的物理量，通常用tanδ表示。

FPC铜基材是一种常用的柔性电路板材料，具有良好的柔性、耐热性和耐腐蚀性，广泛应用于电子产品中。

FPC铜基材的介电参数对于电路板的性能和稳定性具有重要影响，因此在设计和制造FPC铜基材电路板时需要对其介电参数进行精确测量
和控制。

FPC铜基材的介电常数通常在2.5~4.5之间，具体取决于材料
的成分和制备工艺。

介电常数越大，材料的电容率越高，对于高频电路板来说，需要选择介电常数较小的材料以减小信号传输时的信号衰减。

同时，介电常数也会影响到电路板的阻抗匹配和信号传输速度，因此在设计电路板时需要考虑到这些因素。

FPC铜基材的介质损耗通常在0.01~0.05之间，具体取决于材
料的成分、制备工艺和频率等因素。

介质损耗越小，材料对于高频信号的传输损耗也越小，因此需要选择介质损耗较小的材料以提高信号传输质量。

同时，介质损耗还会影响到电路板的
工作温度和稳定性等因素，因此需要在设计电路板时进行充分考虑。

总之，FPC铜基材的介电参数是影响电路板性能和稳定性的重要因素，需要在设计和制造过程中进行精确控制。

同时，随着电子产品对于高频信号传输质量和稳定性要求的不断提高，对于FPC铜基材介电参数的研究和优化也将越来越重要。

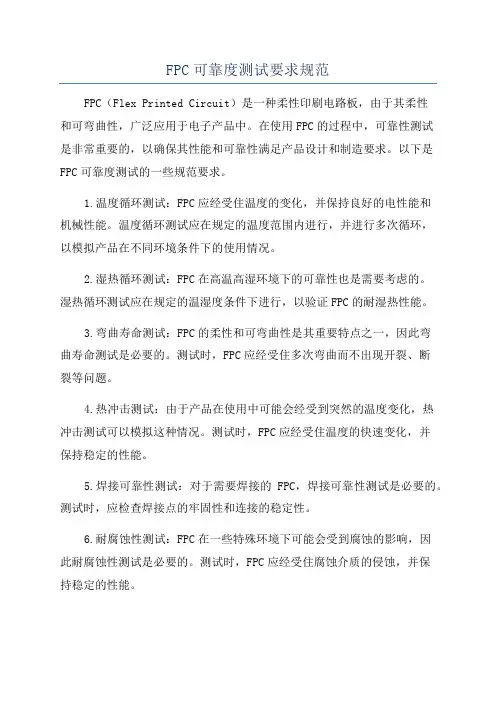

FPC可靠度测试要求规范FPC（Flex Printed Circuit）是一种柔性印刷电路板，由于其柔性和可弯曲性，广泛应用于电子产品中。

在使用FPC的过程中，可靠性测试是非常重要的，以确保其性能和可靠性满足产品设计和制造要求。

以下是FPC可靠度测试的一些规范要求。

1.温度循环测试：FPC应经受住温度的变化，并保持良好的电性能和机械性能。

温度循环测试应在规定的温度范围内进行，并进行多次循环，以模拟产品在不同环境条件下的使用情况。

2.湿热循环测试：FPC在高温高湿环境下的可靠性也是需要考虑的。

湿热循环测试应在规定的温湿度条件下进行，以验证FPC的耐湿热性能。

3.弯曲寿命测试：FPC的柔性和可弯曲性是其重要特点之一，因此弯曲寿命测试是必要的。

测试时，FPC应经受住多次弯曲而不出现开裂、断裂等问题。

4.热冲击测试：由于产品在使用中可能会经受到突然的温度变化，热冲击测试可以模拟这种情况。

测试时，FPC应经受住温度的快速变化，并保持稳定的性能。

5.焊接可靠性测试：对于需要焊接的FPC，焊接可靠性测试是必要的。

测试时，应检查焊接点的牢固性和连接的稳定性。

6.耐腐蚀性测试：FPC在一些特殊环境下可能会受到腐蚀的影响，因此耐腐蚀性测试是必要的。

测试时，FPC应经受住腐蚀介质的侵蚀，并保持稳定的性能。

7.电气性能测试：FPC的电性能是其核心要素之一，电气性能测试应包括电阻、绝缘电阻、导通电阻、电容等参数的测试，以确保FPC在使用中具有良好的电性能。

8.机械性能测试：除了弯曲寿命测试外，还应进行其他机械性能测试，如拉伸强度、撕裂强度等，以验证FPC的机械强度和可靠性。

9.可靠性验证测试：在完成上述测试后，还应进行可靠性验证测试，以验证FPC在各种极端条件下的可靠性，如高温、低温、高湿度等。

总之，FPC可靠度测试要求规范，需要包括温度循环测试、湿热循环测试、弯曲寿命测试、热冲击测试、焊接可靠性测试、耐腐蚀性测试、电气性能测试、机械性能测试和可靠性验证测试等多个方面，以确保FPC的性能和可靠性满足产品设计和制造要求。

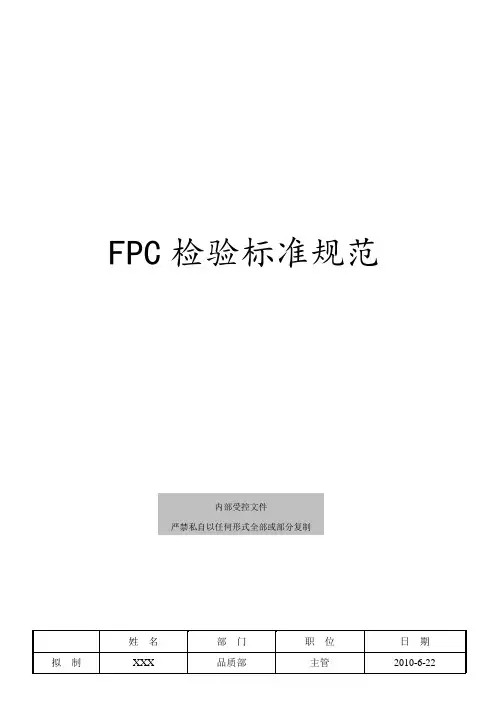

FPC检验标准规范1、目的提供对软性线路板的质量要求和性能要求，作为进料、制程检验、出货评定和依据。

2、范围本规范所指的软性线路板可以是单面板、双面板、多层板或软硬结合板。

3．参考文献：JIS-C5017、JPCA-6202、IPC-6013、IPC-TM-650；4、性能分级，线路板类型及安装使用。

4.1性能分级一般情况下，印制板按使用性能要求的高低分为三级（第1级、第2级和第3级）。

如客户文件未明确注明的情况下，我司均按第2级执行。

4.2线路板类型按软性线路板性能要求的不同，本规范将线路板分为五种类型：第1型：软性单面印制板，包含一个导电层，可以有或无增强层；第2型：软性双面印制板，包含两层具有镀覆通孔的导电层，可以有或无增强层；第3型：软性多层印制板，包含三层或更多层具有镀覆通孔的导电层，可以有或无增强层；第4型：刚性材料组合的多层印制板，包含三层或更多层具有的镀覆通孔的导电层；第5型：软性或软硬结合印制板，包含两层或多层无镀覆通孔导电层。

4.3安装使用的类别A类：在安装过程中能经受挠曲；B类：能连续经受采购文件中规定的各圈挠曲；C类：用于高温环境（超过105℃）；经过UL认可。

在客户采购文件未注明的情况下，本规范使用的类别为A类。

5、质量要求按照本规范生产和软性印制板应满足或超过客户采购文件规定的性能级别的全部要求，这些要求适用于软性印制板的所有附连板或样件，并适用于软性印制板成品的交货验收。

5.1定义和术语表护层：在具有定位豁口或圆孔的印制板表面导电图形上，所涂覆的外部绝缘材料层（包括覆膜层和覆被层）。

5.2质量标准内容5.2.1目检印制板的外观特征细节的检验应在放大1.75倍的光学仪器下进行，如果看不清所怀疑的缺陷，则应逐步提高放大镜数（直至40倍）直到确定此缺陷细节为止。

5.2.2外观5.2.2.1印制板边缘挠性印制板的切割边缘应无毛刺、缺口、分层或撕裂。

在刚挠结合板中刚性段边缘出现的缺口或晕圈，只要其延伸到板内的深度未超过边缘至最近导体距离的50%，或不大于2.54mm则可允收。

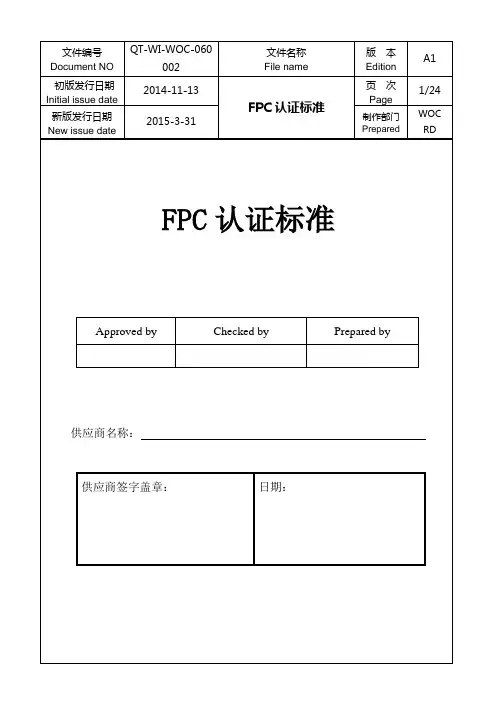

初版发行日期Initial issue date 2014-11-13FPC认证标准页次Page4/24新版发行日期New issue date 2015-3-31 制作部门PreparedWOCRD6.1.3.2贮藏温度/湿度范围：23±3℃，30%~70%RH；6.2材质及结构尺寸设计要求：6.2.1材质要求：所用材质必须提供相关材质证明及ROHS报告，且通过相关信赖性试验验证;6.2.2图纸设计检查项：6.2.2.1图纸必须用★标注关键尺寸，并且这些关键尺寸的管控标准为CPK>1.33 ；6.2.2.2图纸需注明使用材质如：压延铜、PI覆膜；6.2.2.3图纸需注明镀层要求，如材料：化学镍金、镀层厚度：Ni:80-160µ", Au:1-3µ";6.2.2.4图纸上需标准补强钢片接地，并按产品要求注明补强板的对地阻抗规格；6.2.2.5图纸必须包含历史修订记录，每次修订图纸，必须在图纸相应位置做出标识并及时通知我司确认；6.2.3针对PAD，通孔，补强的设计公差均需考虑FPC厂商的实际制程能力；6.2.4部分FPC设计规范：6.2.4.1开窗6.2.4.1.1过孔✧hole size：0.15mm regular pad：0.35mm，不开窗✧hole size：0.2mm regular pad：0.4mm，不开窗✧hole size：0.25mm regular pad：0.45mm，不开窗。

HOLERegular初版发行日期Initial issue date2014-11-13FPC认证标准页次Page5/24 新版发行日期New issue date2015-3-31 制作部门PreparedWOCRD6.2.4.1.2定位孔：机械孔，FPC:内壁不导通，无铜皮；其它按情况选择。

以保证定位柱可顺利插入定位孔且尽量少偏移：FPC/PCB:定位孔钻孔直径=定位柱直径+0.05mm；钢片补强：定位孔钻孔直径=定位柱直径+0.1mm。

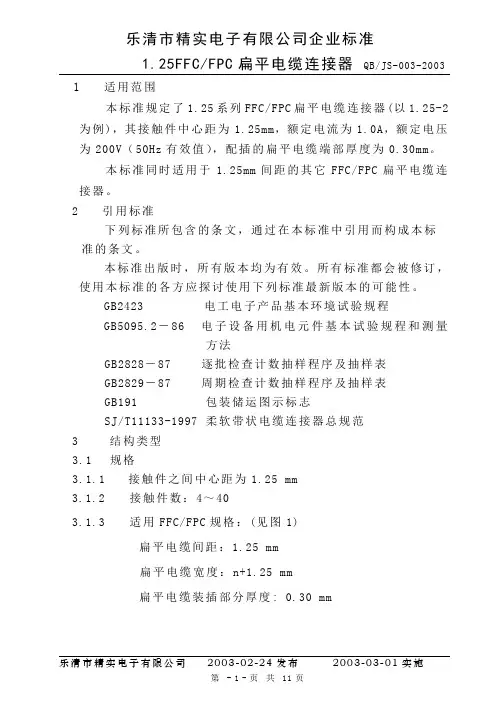

1 适用范围本标准规定了1.25系列FFC/FPC扁平电缆连接器(以1.25-2为例)，其接触件中心距为1.25mm，额定电流为1.0A，额定电压为200V（50Hz有效值），配插的扁平电缆端部厚度为0.30mm。

本标准同时适用于 1.25mm间距的其它FFC/FPC扁平电缆连接器。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。

本标准出版时，所有版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB2423 电工电子产品基本环境试验规程GB5095.2－86 电子设备用机电元件基本试验规程和测量方法GB2828－87 逐批检查计数抽样程序及抽样表GB2829－87 周期检查计数抽样程序及抽样表GB191 包装储运图示标志SJ/T11133-1997 柔软带状电缆连接器总规范3结构类型3.1规格3.1.1 接触件之间中心距为1.25 mm3.1.2接触件数：4～403.1.3适用FFC/FPC规格：(见图1)扁平电缆间距：1.25 mm扁平电缆宽度：n+1.25 mm扁平电缆装插部分厚度: 0.30 mm3.3 型号命名本标准的1.25mm间距FFC/FPC扁平电缆连接器应按如下规3.3.2 气候等级25／085／044技术要求和试验方法：见表2、表3、表4、表5鉴定检验一览表表 2鉴定检验一览表续表 2逐批检验一览表表35 外观和标志5.1产品外观质量要求5.1.1缺陷5.1.1.1产品表面的损伤及划伤、不光滑、塑料件的气泡、飞边、毛刺、裂纹、肿胀、颜色不正确。

5.1.1.2金属件和塑料件尺寸超差，互换性差。

5.1.1.3金属件镀层起层、脱落、锈蚀。

5.2标志5.2.1内包装袋标志内包装袋内必须有合格证，且内容同5.2.2条5.2.2 内包装盒标志（合格证标签）5.2.2.1元件名称：型号规格，（编号或代号）5.2.2.2出厂日期：检验者印章和检验批号5.2.2.3产品数量5.2.2.4制造厂名称5.2.2.5名称、型号等只准用标准印章，不准手写5.2.3 外包装箱标志5.2.3.1元件名称、型号、（编号或代号）5.2.3.2 产品数量5.2.3.3制造厂名称、商标和厂址5.2.3.4出厂日期5.2.3.5 还应有符合GB191规定的相应运输要求的标志。

FPC连接器基础知识简介主要内容一. FPC简介及运用范围二. 连接器分类及组件说明三.制程及各常见不良现象；四.产品功能测試方面的要求五.产品组装标准化作业要求六.市场上常见FPC状况七.结 束一.FPC简介及运用范围1.1 FPC 简介:FPC即柔性印刷电路板(Flexible Printed Circuit Board),是用柔性的绝缘基材(聚脂薄膜或聚酰亚胺)制成的印刷电路,它具有一般PCB所不具备的优势,可用来连接LCD与主板,侧键与主板的连接等.它可以自由弯曲、卷绕、折叠,可依照空间布局要求任意安排,并在三维空间任意移动和伸缩,从而到达元器件装配和导线连接的一体化.该种电路不但可任凭弯曲,而且重量轻,体积小,散热性好,安装便利,冲破了传统的互连技术概念;FPC还具有良好的散热性和可焊性以及易于装连、综合本钱较低等优点,软硬结合的设计也在确定程度上弥补了柔性基材在元件承载力气上的略微缺乏;利用 FPC可大大缩小电子产品的体积,适用电子产品向高密度、小型化、高牢靠方向开展的需要;因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数码相机等领域或产品上得到了广泛的应用。

当前,随着SMT技术的普及表面贴装连接器的应用也越来越广泛,各种类型的PCB都随之有相应的表面贴装连接器出现.从穿孔式(T/H)焊接工艺到表面贴片(SMT)焊接工艺,使得连接器的端子排列间距(Pitch)逐渐减小到0.5mm和0.3mm,而且应用SMT工艺允许在PCB的双面都焊接电子元器件,大大增加了PCB上的元器件密度;现在各类消费类电子产品都已经集小型化、薄型化和高性能化于一身,利用柔性印制电路板(FPC)及与之相配的FPC连接器来减少空间，减轻重量,降低装配成本已经被众多的客户所接受.FPC及FPC连接器广泛应用于电脑行业，家用电器，自控设备，尤其是用于体积小、重量轻的消费类电子产品，如:笔电显示屏，PDA,手机等产品.M&T一.FPC简介及运用范围1.2.产品的传统使用范围LCD及LED液晶显示器,MP3,数码像机,游戏机,平板电脑,笔记本脑,DVD,车载影院等;作用:FPC连接器用于连接电路板(PCB)和柔性印制电路板(FPC),使之实现机械和电气上的连接.M&T一.FPC简介及运用范围1.3.FPC在新能源车上的使用以下是新能源汽车BMS系统所需配备FPC状况,每部车,预计109条(PCS)M&T二.FPC连接器之基本构造及分类2.1.以下为FPC连接器常见的结构方式附：本公司FPC产品的分类(产品编码原则)CO NN E LE C TR O N I CS CO ,LTD☆产品料号编码原则☆FPC 系列P A RT N O 例如：料号：PH0.50正脚位16PIN镀锡卷装米色；以下按该款产品展开说明；:F P ①x ②x ⑧xx⑥x ③x ④xx ⑤x ⑦x 代码代码类型代码类型类型直插弯插12x 立贴①(焊接方式5)卧贴P H 0.35P H 1.0P H 1.25722x P H 0.3P H 0.818②(间跑)前插前锁前插后锁抽拉上接29x 抽拉下接③356无锁立式抽拉(结构)8正脚4位反脚位直通头01P I N2P IN 0102xx ④(P I N 数)3P I N03044P I N 镀金0x ⑤(电镀)镀锡卷1装卷装+吸2帽卷装+麦拉13x ⑥包装方式)管装+吸帽管装5黑6色米色NB x 白色z 棕色①w 主体颜色)建立料号时，图纸无注明颜色，需跟采购确认流水号(递增)01⑧x x二.FPC 连接器之基本构造及分类FPC 连接器可实现薄型化,并且为抑制连接器之占用面积,而谋求小型化高频信号/传输之连接器2.2.基本构造:.此连接器一般包含有你以下四部分组成胶芯:功能:保护端子,绝缘,连接时之导正,提供机构强度等;制程:注塑材质:PA9T 舌片:功能:压接排线,绝缘,连接时之导正,提供机构强度等;制程:注塑材质:PA10T,PPS 端子:功能:电子信号之导体传输.制程:冲压十电镀(镀金或锡,提升产品的焊接能力)材质:磷青铜C5191接地片:功能:元件定位,固定,增加强度等;制程:冲压十电镀(镀金或锡,提升产品的焊接能力)材质:黄铜C2680塑胶体内部是等间距的片状隔栏结构,使端子装配后保持小间距的排列和提供一定的保持力;根据产品的使用要求,塑胶体要有足够的强度和韧性，且在SMT 焊接前后都不能有翘曲变形2.2.1胶芯。

fpc耐电压范围摘要：I.引言- 介绍FPC 的耐电压范围是什么II.FPC 的定义和作用- 介绍FPC 是什么以及它的作用III.FPC 耐电压范围的具体数值- 详细介绍FPC 的耐电压范围IV.FPC 耐电压范围的影响因素- 分析影响FPC 耐电压范围的因素V.如何提高FPC 的耐电压范围- 提出提高FPC 耐电压范围的方法VI.总结- 总结全文，强调FPC 耐电压范围的重要性正文：FPC（柔性印刷电路板）是一种具有柔性的电路板，广泛应用于各种电子设备中。

对于FPC 来说，耐电压范围是一个重要的性能指标，决定了它在电路板应用中的可靠性和稳定性。

FPC 是一种采用柔性基材制成的印刷电路板，具有轻薄、可弯曲、可折叠等特点。

它可以在不破坏电路的情况下进行多次弯曲，大大提高了电子设备的可靠性和稳定性。

FPC 广泛应用于手机、平板电脑、笔记本电脑等电子设备中。

FPC 的耐电压范围是指FPC 能够承受的最大电压。

一般来说，FPC 的耐电压范围在300V 到1000V 之间。

但是，这个范围并不是固定的，它受到多种因素的影响，例如FPC 的材料、厚度、工艺等。

FPC 耐电压范围的影响因素主要有以下几个方面：1.FPC 的材料：FPC 的材料对耐电压范围有很大的影响。

一般来说，材料的绝缘性能越好，FPC 的耐电压范围就越大。

2.FPC 的厚度：FPC 的厚度也会影响其耐电压范围。

一般来说，FPC 越厚，其耐电压范围就越大。

3.FPC 的工艺：FPC 的工艺也会影响其耐电压范围。

如果工艺不良，会导致FPC 的绝缘性能降低，从而减小其耐电压范围。

为了提高FPC 的耐电压范围，可以采取以下几种方法：1.选择优质的材料：选择绝缘性能好的材料可以提高FPC 的耐电压范围。

2.优化工艺：优化FPC 的制造工艺，可以提高其绝缘性能，从而提高其耐电压范围。

3.增加FPC 的厚度：增加FPC 的厚度可以提高其耐电压范围。

总的来说，FPC 的耐电压范围是一个重要的性能指标，它决定了FPC 在电路板应用中的可靠性和稳定性。

fpc耐电压范围摘要：1.FPC 的定义与应用2.FPC 的耐电压范围3.FPC 耐电压测试方法4.FPC 耐电压范围的重要性5.结论正文：1.FPC 的定义与应用FPC（Flexible Printed Circuit，柔性印刷电路板）是一种具有高度柔性和可弯曲性的电路板，其结构由柔性基材、导电层、绝缘层和保护层组成。

由于FPC 具有轻便、可弯曲折叠、安装简便等特点，因此在消费电子产品、通讯设备、汽车电子等领域得到广泛应用。

2.FPC 的耐电压范围FPC 的耐电压范围是指FPC 在正常工作或突发电压情况下，能够承受的最高电压值。

FPC 的耐电压范围主要取决于其使用的材料和结构设计。

一般来说，FPC 的耐电压范围在30V-1000V 之间，具体数值需要根据产品规格和应用场景来确定。

3.FPC 耐电压测试方法FPC 的耐电压测试通常分为以下几个步骤：（1）样品准备：从FPC 产品中随机抽取一定数量的样品，并对样品进行编号。

（2）测试设备准备：确保测试设备已经校准完毕，并准备好测试所需的夹具和连接线。

（3）测试操作：将FPC 样品连接到测试设备上，并调整测试设备的电压等级。

然后，逐步增加电压，观察FPC 样品在每个电压阶段的表现。

（4）结果记录：记录每个电压阶段下FPC 样品的性能变化，如是否出现短路、断路、漏电等现象。

（5）结论分析：根据测试结果，分析FPC 样品的耐电压性能，并得出测试结论。

4.FPC 耐电压范围的重要性FPC 的耐电压范围对于保证产品性能和安全性至关重要。

如果FPC 的耐电压范围不足，可能会在使用过程中出现电路短路、设备故障等问题，甚至危及使用者的人身安全。

因此，在设计和生产FPC 时，需要充分考虑其耐电压范围，并进行严格的耐电压测试，以确保产品性能和安全性。

5.结论FPC 的耐电压范围是其重要性能指标之一，关系到产品的可靠性和安全性。

生产商需要根据产品应用场景和使用环境，设计合适的FPC 结构和选用合适的材料，以保证FPC 具有良好的耐电压性能。

fpc耐电压测试标准FPC（Flexible Printed Circuit）是指柔性印刷电路板，其具有高弯曲性和自由弯折的特点，被广泛应用于电子设备中。

在FPC的制作过程中，耐电压测试是非常重要的一环，它能够评估FPC在工作环境中抗击电压冲击的能力。

本文将详细介绍FPC耐电压测试的标准。

FPC耐电压测试标准主要包括以下几个方面：1.测试设备和仪器：进行FPC耐电压测试，需要使用高压发生器、测试工作台、电压切换装置、高阻抗电流表等测试设备和仪器。

这些设备和仪器能够提供稳定的高电压和精确的测试结果。

2.测试方法：FPC耐电压测试可采用交流耐压法和直流耐压法两种方法。

通常情况下，直流耐压法的测试电压为工作电压的1.5倍，测试时间为60s；而交流耐压法的测试电压为工作电压的2倍，测试时间为60s。

3.测试参数：FPC耐电压测试中的主要参数包括测试电压、工作电压、测试电流、测试时间等。

在测试过程中，需要确保测试电压的稳定性和工作电压的准确性。

同时，测试电流要适当控制，以避免对FPC产生过大的电流冲击。

4.测试标准：FPC耐电压测试的标准可以根据应用环境和使用要求来确定。

一般来说，电压应该能够覆盖到FPC所使用的工作电压范围，并且在测试过程中不应出现电流泄漏、电压失真等异常情况。

5.测试结果评估：FPC耐电压测试完成后，需要对测试结果进行评估。

通常情况下，FPC在测试期间应能承受所施加的测试电压，并且在测试后不应出现损坏、永久形变、电气性能变差等情况。

总结起来，FPC耐电压测试标准主要包括测试设备和仪器的选择、测试方法的确定、测试参数的设置、测试标准的制定以及测试结果的评估。

通过严格遵守这些标准，可以有效评估FPC的耐电压能力，为电子设备的正常工作提供保障。

fpc耐电压测试标准FPC是一种特殊的可折叠线路板，在众多的电子线路中应用比较广泛。

由于其主要用于电路和电信设备上，在设计和生产时需要对其进行耐电压测试，以确保其符合相关标准要求。

那么，究竟如何进行FPC的耐电压测试呢？以下是详细的步骤介绍。

1.选取合适的测试设备首先，需要为FPC的耐电压测试选择合适的测试设备。

通常情况下，测试设备的选择应根据FPC电路板的规格和尺寸而定。

测试设备包括高压发生器、绝缘测试仪等。

2.测试准备在进行测试前，需要对设备进行一些准备工作。

首先需要对测试设备进行校准，确保其能够精确测量相关参数。

然后，需要将FPC电路板按照设计要求整理好，做好相关连接准备。

3.进行测试进行FPC电路板的耐电压测试需要注意以下几点。

（1）设置测试参数：首先需要设置测试参数，如电压大小、测试时间等。

这些参数应根据相关标准要求来确定。

（2）测试样本的放置：样品需放在测试设备上进行高电压漏电测试。

测试时应注意安全，以免发生意外事故。

（3）记录测试数据：测试过程中应记录所有出现的数据，如进行测试时的电压值、电流值等，以便于后续的分析。

4.分析测试结果完成测试后，需要对测试数据进行分析。

首先，需要判断测试数据是否符合相关国家或行业标准。

如果FPC电路板能够通过耐电压测试，那么就可以开始下一步的流程。

5.出具测试报告最后，要将测试结果记录在报告中，以向客户和使用者展示相关测试数据和结论。

测试报告应包括测试数据、测试样品的描述、测试条件和测试标准等。

总的来说，在对FPC进行耐电压测试时，需要遵循相关的标准和流程。

只有这样，才能保证FPC电路板的质量和稳定性，进而满足消费者和行业的不同要求。
