【CN109833682A】一种脱硫脱硝一体化烟气净化装置及其使用方法【专利】

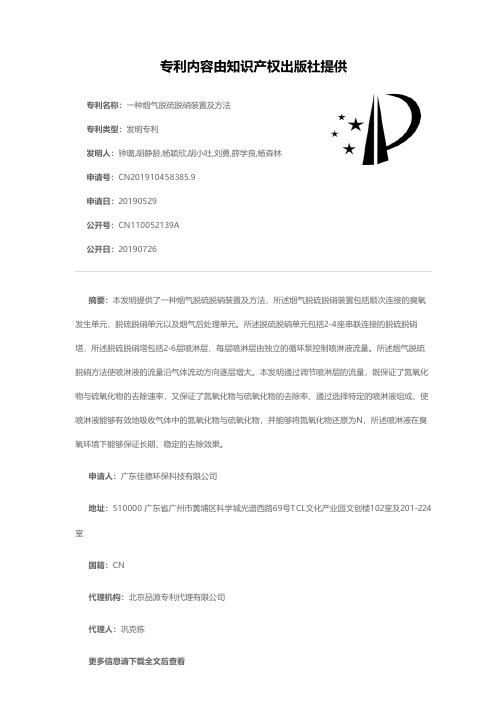

专利名称：一种烟气脱硫脱硝装置及方法
专利类型：发明专利
发明人：钟璐,胡静龄,杨颖欣,胡小吐,刘勇,薛学良,杨森林申请号：CN201910458385.9
申请日：20190529
公开号：CN110052139A
公开日：
20190726
专利内容由知识产权出版社提供
摘要：本发明提供了一种烟气脱硫脱硝装置及方法，所述烟气脱硫脱硝装置包括顺次连接的臭氧发生单元、脱硫脱硝单元以及烟气后处理单元。

所述脱硫脱硝单元包括2‑4座串联连接的脱硫脱硝塔，所述脱硫脱硝塔包括2‑6层喷淋层，每层喷淋层由独立的循环泵控制喷淋液流量。

所述烟气脱硫脱硝方法使喷淋液的流量沿气体流动方向逐层增大。

本发明通过调节喷淋层的流量，既保证了氮氧化物与硫氧化物的去除速率，又保证了氮氧化物与硫氧化物的去除率，通过选择特定的喷淋液组成，使喷淋液能够有效地吸收气体中的氮氧化物与硫氧化物，并能够将氮氧化物还原为N，所述喷淋液在臭氧环境下能够保证长期、稳定的去除效果。

申请人：广东佳德环保科技有限公司
地址：510000 广东省广州市黄埔区科学城光谱西路69号TCL文化产业园文创楼102室及201-224室
国籍：CN
代理机构：北京品源专利代理有限公司
代理人：巩克栋
更多信息请下载全文后查看。

一体化烟气脱硫脱硝剂及其使用方法与流程
一体化烟气脱硫脱硝剂是指将脱硫和脱硝两个过程结合在一起，同时完成烟气中的二氧化硫和氮氧化物的去除。

其使用方法和流程一般包括以下几个步骤：
1. 原烟气进入预处理单元：原烟气先经过除尘设备进行粉尘的去除，确保烟气中的固体颗粒物不影响后续的脱硫脱硝过程。

2. 脱硫脱硝剂喷射：在预处理单元后，将脱硫脱硝剂按一定比例加入烟气中。

脱硫脱硝剂一般是一种具有吸收二氧化硫和氮氧化物能力的化学物质，如石灰石、活性炭等。

3. 反应吸收：脱硫脱硝剂与烟气中的二氧化硫和氮氧化物发生反应，进行吸收。

其中，脱硫剂与二氧化硫反应生成硫酸钙或硫酸钠；脱硝剂与氮氧化物反应生成氮气和水。

4. 脱硫脱硝产物处理：烟气中的二氧化硫和氮氧化物被脱除后，生成的硫酸钙、硫酸钠、氮气和水等产物需要进行处理。

一般情况下，可以通过过滤、沉淀、氧化等方法将产物进行分离和处理，以减少对环境的影响。

5. 烟气排放：经过脱硫脱硝处理后的烟气可以再经过除尘设备进行粉尘去除，然后达到国家排放标准后进行排放。

总体来说，一体化烟气脱硫脱硝剂的使用方法和流程包括原烟气进入预处理单元、脱硫脱硝剂喷射、反应吸收、脱硫脱硝产
物处理和烟气排放等步骤，通过这些步骤可以实现烟气中二氧化硫和氮氧化物的去除。

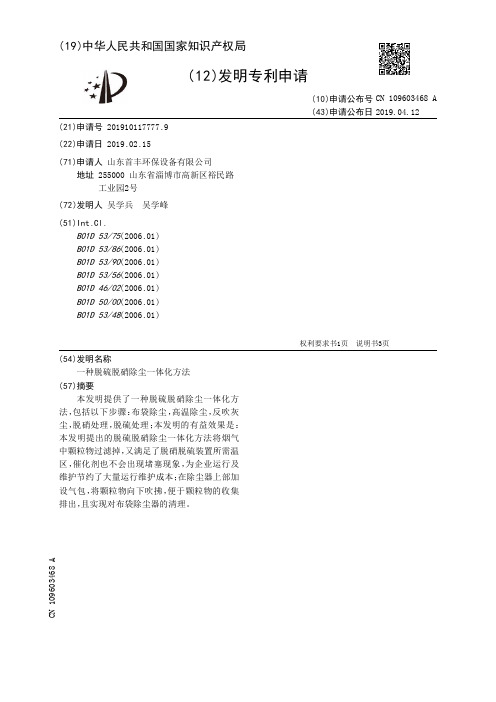

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910117777.9(22)申请日 2019.02.15(71)申请人 山东首丰环保设备有限公司地址 255000 山东省淄博市高新区裕民路工业园2号(72)发明人 吴学兵　吴学峰　(51)Int.Cl.B01D 53/75(2006.01)B01D 53/86(2006.01)B01D 53/90(2006.01)B01D 53/56(2006.01)B01D 46/02(2006.01)B01D 50/00(2006.01)B01D 53/48(2006.01)(54)发明名称一种脱硫脱硝除尘一体化方法(57)摘要本发明提供了一种脱硫脱硝除尘一体化方法，包括以下步骤：布袋除尘，高温除尘，反吹灰尘，脱硝处理，脱硫处理；本发明的有益效果是：本发明提出的脱硫脱硝除尘一体化方法将烟气中颗粒物过滤掉，又满足了脱硝脱硫装置所需温区，催化剂也不会出现堵塞现象，为企业运行及维护节约了大量运行维护成本；在除尘器上部加设气包，将颗粒物向下吹拂，便于颗粒物的收集排出，且实现对布袋除尘器的清理。

权利要求书1页 说明书3页CN 109603468 A 2019.04.12C N 109603468A权　利　要　求　书1/1页CN 109603468 A1.一种脱硫脱硝除尘一体化方法，其特征在于，包括以下步骤：S1，布袋除尘，从锅炉尾部烟道出来的烟气经过管道进入到除尘器中，烟气在上升的过程中穿过布袋除尘器，烟气中的灰尘吸附在布袋内壁上，布袋除尘器对烟气进行初步粗除尘；S2，高温除尘，从布袋除尘器流出的烟气进入高温除尘器中，高温除尘器对烟气进行精细除尘；S3，反吹灰尘，启动气包对除尘器进行反吹，使烟气颗粒物下落，且将布袋除尘器内壁的颗粒物吹下，颗粒物落入集尘箱，并通过螺旋机排出；S4，脱硝处理，通过管道将除尘后的烟气输送至脱硫装置内部，并在输送除尘后烟气的管道上部设置药桶，药筒内部装有脱硝液，并采用喷头将脱硝液均匀的喷入管道中，对管道内部的烟气进行脱硝；S5，脱硫处理，脱硝后的烟气流入脱酸装置内部进行脱酸处理，脱酸后的烟气流入脱硝装置下部设置的催化剂层中，提升烟气的洁净度，使其满足排放标准。

专利名称：一种用于脱硫脱硝脱汞除尘一体化的烟气净化装置专利类型：实用新型专利
发明人：王旭慧
申请号：CN201921358276.1
申请日：20190821
公开号：CN210410139U
公开日：
20200428
专利内容由知识产权出版社提供
摘要：本实用新型涉及烟气处理设备技术领域，且公开了一种用于脱硫脱硝脱汞除尘一体化的烟气净化装置，包括吸收塔，所述吸收塔内腔的底面放置有蓄池槽，所述吸收塔的内腔中部和上方分别安装有喷淋管和除雾器，且喷淋管的右端伸出至吸收塔的外侧，所述吸收塔左侧的下方固定连接有进风口，所述进风口的顶面固定连接有两个安装架。

该用于脱硫脱硝脱汞除尘一体化的烟气净化装置，通过在吸收塔内采用喷淋石灰石浆液来吸收烟气中的硫化物，同时也降低了烟气的温度，再配合滚筒带动活性炭不停滚动的作用，使得能够再次吸收烟气中的其他污染物，大大降低了烟气中的有害成分，保护了环境的同时，也大大提高了装置的实用性。

申请人：山西大学
地址：030000 山西省太原市坞城路92号
国籍：CN
代理机构：北京睿博行远知识产权代理有限公司
代理人：龚家骅
更多信息请下载全文后查看。

专利名称：一种烟气除尘脱硫一体化的方法及其装置
专利类型：发明专利
发明人：孙俊民,姚强,项光明,刘惠永,王小立,郑跃红,汤乐萍,徐纪清,韩明霞,岳立毅
申请号：CN01144578.5
申请日：20011221
公开号：CN1426830A
公开日：
20030702
专利内容由知识产权出版社提供
摘要：一种烟气除尘脱硫一体化的方法及其装置，属于烟气净化技术领域。

本发明解决了烟气除尘脱硫技术中除尘效率低，系统运行可靠性差，脱硫与除尘协调运行难以实现等问题。

本发明使用混合造粒器将催化剂、脱硫剂和持水剂混合造粒形成复合颗粒，并用高温蒸汽增湿活化后随烟气一起进入袋式除尘器；复合颗粒通过在烟气、预反应仓的反应和吸附，最后进入袋式除尘器；使滤料表面形成颗粒层，并再次对二氧化硫和细颗粒进行脱除和吸附反应；将滤料表面脱落并自行进入灰仓的粉尘回送至循环灰仓，使循环灰仓和混合造粒器通过控制系统实现交替运行，实现复合颗粒的循环使用。

本发明主要应用于烟气除尘和二氧化硫的同时脱除。

申请人：清华大学,清华同方股份有限公司
地址：100084 北京市2670信箱
国籍：CN
更多信息请下载全文后查看。
