浅谈矿物绝缘电缆的特点及施工中应注意事项刘虹(中建四局安装工程有限公司 361000)摘要：参考国内外各种现行施工规范、标准和技术措施的规定，结合我国实际情况和作者本人在施工过程中的直接和间接经验，提出了在民用建筑中矿物绝缘电缆的特点及注意事项的一些具体看法。
一则作为笔者的学习和工程经验总结，二则可供同行参考。
关键词：矿物绝缘电缆、特点、注意事项引言随着现代化建筑的不断发展，对建筑物内使用的电气设备的要求越来越高。
矿物绝缘电缆简称MI电缆，国内习惯称之为氧化镁电缆或防火电缆，它是由矿物材料氧化镁粉作为绝缘的铜芯铜护套电缆，矿物绝缘电缆由铜导体、氧化镁、铜护套两种无机材料组成。
矿物绝缘电力电缆具有耐火、防爆、防水、耐蚀、耐机械损伤、载流大、寿命长等特点，在现代化的大型建筑及一类、二类建筑物内的使用也越来越广泛。
矿物绝缘电力电缆主要适用于消防电源、不间断电源、应急照明电源等供电线路上。
l、矿物绝缘电缆自身的特点1）耐火：在矿物绝缘电力电缆中应用的两种材料铜和氧化镁是无机物。
此种电缆不会燃烧，也不会助燃，在接近火焰的条件下可以继续操作。
铜护套在1083℃下熔融，氧化镁绝缘材料则在2800℃下固化。
2）操作温度高矿物绝缘电缆可耐连续操作温度高达250℃。
但是，在紧急情况下电缆可在接近铜护套熔点的温度下，短时间内继续操作。
3）寿命长在矿物绝缘电缆中应用的无机材料，可保证电缆具有稳定性、寿命长和耐火性。
4）防爆性矿物绝缘电缆中高度压实的绝缘材料，可阻止蒸汽、气体和火焰在于电缆连接的设备零件之间通过。
5）外径小矿物绝缘电缆的直径比其他额定电流相同的电缆小。
6）防水如果将矿物绝缘电缆完全浸在水中，借助其无缝金属护套，矿物绝缘电缆可继续操作。
7）机械强度高矿物绝缘电缆坚固耐用，可经受剧烈的机械破坏，而不会损坏其电性能。
8）载流量大对同相同截面的电缆而言，矿物绝缘电缆比其他类型的电缆传输较高的电流。
同时，矿物绝缘电缆还可以承受相当的过载。
前言：我国发生的火灾中，因电线电缆引起的火灾占较大比例，火灾时引燃电线电缆中可燃绝缘和护套材料致使火灾事故进一步扩大，电线电缆绝缘和护套材料燃烧散发出的有毒气体会造成人员伤亡，并阻碍消防人员的灭火，发生火灾可能导致消防设备的电源线路被烧毁，不能确保消防电气设备正常运行，延误了灭火时间，造成更大的人员和财产损失。
使电线电缆的选择做到安全可靠、技术先进、经济合理，防止电线电缆所引起的火灾，减少电线电缆在火灾中造成的人身伤亡和财产损失，保证消防设备电源线路在火灾中仍能适时维持其完整性，那么消防配电线路中常用的电线电缆有哪些？1消防电缆是采用新型隔氧、阻燃、耐火材料，具有不熔化、不溶解、不延燃和低烟低卤、低毒的性能，当电缆遇火焰时，原先虽软性的金属化合物，将转化成不溶解的金属氧化物及水，隔断了灼热的氧气对内部绝缘层的侵袭，使内部绝缘层无法燃烧，隔氧层受热将结晶水分离，吸受大量蒸发潜热，会大大降低外层可燃物的温度.着火的电缆就将自行熄灭（火焰为950-1000℃）。
消防配电线路中常用的阻燃及耐火电线电缆火灾条件下，消防用电设备必须保证一定的工作时间，以利于人员逃生和火灾的扑救，这是不容质疑的。
加拿大国家建筑法规规定高度大于18m的建筑内，应提供在满载情况下能工作2h的应急电源，报警和通信系统用电缆应能直接经受火灾袭击1h，澳大利亚AS2293标准要求应急撤离照明主馈线和分支馈线电缆应能运行2h，而最后的分支电路要达到15min。
普通电缆、阻燃电缆和耐火电缆在明敷及穿钢管并施防火涂料时，其持续供电时间均未达到30min，这对于消防控制室、消防水泵、消防电梯、防排烟设施等供电时间较长的消防设备供电是不利的。
2什么是阻燃电线电缆？阻燃电线电缆是具有阻止或延缓火焰发生或蔓延能力的电线电缆，即在规定试验条件下，电线电缆被燃烧，在撤去火源后，火焰在电线电缆上的蔓延仅在限定范围内并能自行熄灭。
阻燃电线电缆不是不燃电缆，它只是在绝缘层和护套层增加了阻燃材料，使电缆在火中不会延燃，在外部火源消失的情况下，经过一段时间会自熄。
BTTZ电缆概述BTTZ电缆：铜芯铜护套氧化镁绝缘防火电缆，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。
主要特性及应用范围它具有耐高温、防火、防爆、不燃烧（250℃时可连续长时间运行，1000℃极限状态下也可作30min的短时间运行）且载流量大、外径小、机械强度高、使用寿命长，一般不需要独立接地导线的特点。
因此被广泛应用于核电站、冶金、化工、矿井、制窑等危险、恶劣、高温环境。
近年来也较多的应用于高层建筑、机场、码头、地下铁道等场所，用以保障在火灾情况下消防水泵、消防电梯、局部照明、应急疏散指示、保安监视，防、排烟系统及自备电源等消防用电及重要设备不间断运行。
选型及施工注意事项由于BTTZ电缆特殊的结构,使其具备一些与传统电缆不同的特性，这些优点及不足之处应引起选择和施工的注意。
1、BTTZ电缆主要优点1）完全防火BTTZ电缆自身完全不燃烧，同时也不会引发火源。
即使在有火焰烧烤的情况下，只要火焰温度低于铜的熔点温度，火焰消除后电缆无需更换仍可继续使用。
在被火焰烧烤的情况下不会产生有毒的烟雾和气体。
2）过载保护能力强线路过载时，只要发热达不到铜的熔点温度，电缆不会受损。
即使瞬间击穿，击穿处氧化镁晶体也不会形成碳化物，过载消除后，电缆性能不会产生变化，仍可继续正常使用。
3）工作温度高由于绝缘层氧化镁晶体的熔点温度远高于铜的熔点温度，因而电缆最高正常工作温度可达250℃，短期内可在接近铜的熔点温度1083℃下继续运行。
4）防腐、防爆性能好由于采用无缝铜管作护套，所以BTTZ电缆具有防水、潮气、油和一些化学物质侵害的性能，铜管具有相当的机械强度故有较好的防爆性能。
5）使用寿命长BTTZ电缆全部由无机材料构成，因而不存在绝缘老化，使用寿命可达到普通电缆的3倍以上。
6）敷设灵活性较大BTTZ电缆可以与普通电缆敷设在桥架上，同时也可以采用专用支架明敷，比普通电缆敷设更具灵活性，也节省了电缆桥架的投入，可以降低工程整体造价。

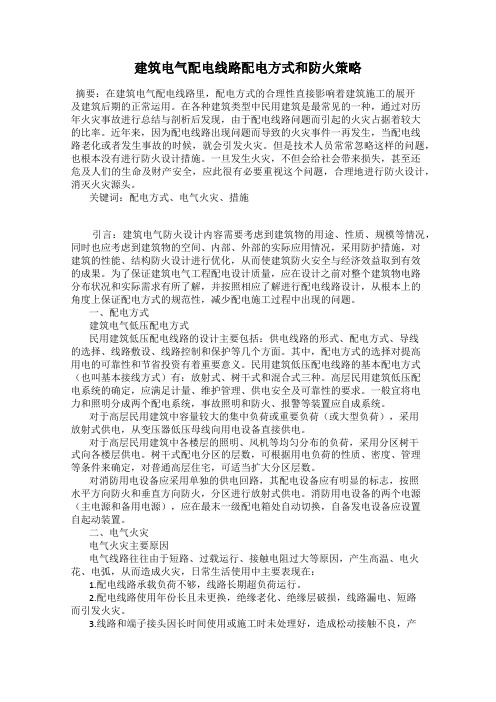

建筑电气配电线路配电方式和防火策略摘要：在建筑电气配电线路里，配电方式的合理性直接影响着建筑施工的展开及建筑后期的正常运用。
在各种建筑类型中民用建筑是最常见的一种，通过对历年火灾事故进行总结与剖析后发现，由于配电线路问题而引起的火灾占据着较大的比率。
近年来，因为配电线路出现问题而导致的火灾事件一再发生，当配电线路老化或者发生事故的时候，就会引发火灾。
但是技术人员常常忽略这样的问题，也根本没有进行防火设计措施。
一旦发生火灾，不但会给社会带来损失，甚至还危及人们的生命及财产安全，应此很有必要重视这个问题，合理地进行防火设计，消灭火灾源头。
关键词：配电方式、电气火灾、措施引言：建筑电气防火设计内容需要考虑到建筑物的用途、性质、规模等情况，同时也应考虑到建筑物的空间、内部、外部的实际应用情况，采用防护措施，对建筑的性能、结构防火设计进行优化，从而使建筑防火安全与经济效益取到有效的成果。
为了保证建筑电气工程配电设计质量，应在设计之前对整个建筑物电路分布状况和实际需求有所了解，并按照相应了解进行配电线路设计，从根本上的角度上保证配电方式的规范性，减少配电施工过程中出现的问题。
一、配电方式建筑电气低压配电方式民用建筑低压配电线路的设计主要包括：供电线路的形式、配电方式、导线的选择、线路敷设、线路控制和保护等几个方面。
其中，配电方式的选择对提高用电的可靠性和节省投资有着重要意义。
民用建筑低压配电线路的基本配电方式（也叫基本接线方式）有：放射式、树干式和混合式三种。
高层民用建筑低压配电系统的确定，应满足计量、维护管理、供电安全及可靠性的要求。
一般宜将电力和照明分成两个配电系统，事故照明和防火、报警等装置应自成系统。
对于高层民用建筑中容量较大的集中负荷或重要负荷（或大型负荷），采用放射式供电，从变压器低压母线向用电设备直接供电。
对于高层民用建筑中各楼层的照明、风机等均匀分布的负荷，采用分区树干式向各楼层供电。
树干式配电分区的层数，可根据用电负荷的性质、密度、管理等条件来确定，对普通高层住宅，可适当扩大分区层数。
矿物绝缘电缆及其敷设简介（前言：标准、规范、规程）一、矿物绝缘电缆的概念1、概念或定义国家标准GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》（第一部分）中没有给出定义。
2、住房和城乡建设部的标准JG/T313—2011《额定电压750V及以下矿物绝缘电缆及终端》(中华人民共和国建筑工业行业标准) 给出定义不适合BTTZ矿物绝缘电缆。
具体到今天的介绍主要以国家标准GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》为基础。
说的更具体点主要介绍铜芯铜护套氧化镁绝缘防火电缆，因为《矿物质电缆敷设技术工程》——JGJ232__2011中主要内容就是铜芯铜护套氧化镁绝缘防火电缆的敷设规定。
它的定义如下：采用高导电率的铜作导体，无机物氧化镁作绝缘，无缝铜管作护套，必要时在金属铜护套外面挤包一层塑料外护套。
例如：铜芯铜护套氧化镁绝缘防火电缆(以下简称BTTZ 电缆)，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。
这个定义与上一个定义相比显得更狭义。
3、矿物绝缘电缆的发展矿物绝缘电缆(Mineral Insulated Cable)简称MI电缆。
目前按结构特性可以分为刚性和柔性两种。
刚性矿物绝缘电缆(BTTZ)发明较早，19世纪末瑞士工程师Arnold Francois Borel就提出矿物绝缘电缆的设想，并于1896年获得专利权，1934-1936年法、英投入生产以后发展很快。
我国也于上世纪六十年代研制，开始用于军事、冶金等领域，80年代中期开始工业化生产，并逐步被建筑领域全面接受。
在1991年我国颁布了GB13033《额定电压750V及以下矿物绝缘电缆及终端》国家标准，但相应的设计标准和规范的制订、修订工作未能跟上，导致该矿物质电缆的使用和推广在我国一直发展缓慢，在应用方面严重滞后于发达国家。
近几年，为了提高电气线路的安全等级，减少电气火灾事故的发生及损失，国家建设部、公安部以及一些地方政府相继出台了电气设计规范，并明确规定在一些重要的电气线路或场所宜采用矿物绝缘电缆，进一步拓宽了矿物绝缘电缆的应用范围。
氧化镁电缆简介及优点一、氧化镁电缆的简介：铜芯铜护套氧化镁绝缘防火电缆(以下简称氧化镁电缆)，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料、以单股铜棒作为导体的新型电缆。
它不但能耐高温、防火、防爆、阻燃，而且载流量大、外径小、机械强度高、使用寿命长、一般不需要独立接地导线。
因此，氧化镁电缆被广泛应用于危险、恶劣、高温的环境中，如核电站、冶金、化工、矿井、制窑等。
近年来，随着各种技术工艺的蓬勃发展，氧化镁电缆也较多的应用于高层楼房、机场、码头、地铁等民用建筑，用以保障在火灾情况下消防水泵、消防电梯、局部照明、应急疏散指示、保安监视、防烟排烟系统、自备电源等消防用电及重要设备的不间断运行。
氧化镁电缆的构造与型号规格：氧化镁防火电缆制造工艺比较复杂。
主要有两种方法，一是先在外层的无缝铜管与核心的铜芯导体之间灌入氧化镁晶体粉，然后进行压实；二是先将氧化镁粉压制成空心的圆柱，将它穿入导体和铜管之间，然后通过拉拔——退火——再拉拔等多道工序循环反复进而制成电缆。
需要注意的是，在氧化镁电缆的加工过程中需要不断检测氧化镁的密实性和铜管的气密性等项目。
通过对氧化镁电缆制作过程和方法的了解，我们可以看出电缆的结构主要由三部分组成：外层的无缝铜管护套、中间起绝缘作用的氧化镁晶体粉、核心作为导体的铜棒。
氧化镁电缆的型号可以分为BTTQ 轻型电缆（500V 级）和BTTZ 重型电缆（75 0V级）两种，凯宾斯基项目主要为BTTZ 重型电缆。
其规格主要有单芯、二芯、三芯、四芯、七芯、十二芯等。
单芯至四芯的氧化镁电缆主要用于动力、照明，七芯以上的主要用于通讯、控制。
单芯电缆线最大截面可达4002ｍ㎡，二芯至四芯电缆芯线最大截面为25ｍ㎡。
二、氧化镁电缆的优点1、完全防火氧化镁电缆自身完全不燃烧，250℃时可连续长时间运行，1000℃极限状态下也可以保持30 分钟的正常运行，同时还不会引发火源。
即使在有火焰烧烤的情况下，只要火焰温度低于铜的熔点温度，火焰消除后电缆无需更换仍可继续使用。
电缆按用途分有电力电缆、通信电缆、控制电缆和信号电缆等；按绝缘材料分有纸绝缘电缆、橡胶绝缘电缆、塑料绝缘电缆等；电缆还分为阻燃电缆和耐火电缆。
电缆的结构主要有三个部分，即线芯、绝缘层和保护层，保护层又分内保护层和外保护层。
电气工程中应用最广泛的是电力电缆。
1、电力电缆电力电缆是用以传输和分配电能的产品。
主要用在输变电线路中，工作电流在几十安至几千安，额定电压在220V-500Kv及以上。
常用的电力电缆，按其线芯材质分为铜芯和铝芯两大类。
按其采用的绝缘材料分为聚氯乙烯绝缘电力电缆、交联聚乙烯绝缘电缆、橡胶绝缘电力电缆和油浸绝缘电力电缆等。
具有聚氯乙烯绝缘或聚氯乙烯护套的电缆，安装时的环境温度不宜低于0℃。
聚氯乙烯电缆：采用聚氯乙烯（PVC)作为绝缘材料，电缆最高使用工作温度不超过70°；聚氯乙烯的比重在1.35-1.5之间。
聚乙烯电缆：采用交联聚乙烯（XLPE)作为绝缘材料，电缆最高使用工作温度不超过90°；聚乙烯的比重在0.922-0.95之间。
绝缘性能比聚氯乙烯好常用的电力电缆型号及名称见下表：例如：YJV22-0.6/1-3*95+1*50，表示交联聚乙烯绝缘聚氯乙烯护套内钢带铠装铜芯电力电缆，额定电压0.6/1Kv ，3芯95mm ²+1芯50mm ²。
例如：YJV-26/35-3*240，表示交联聚乙烯绝缘聚氯乙烯护套铜芯电力电缆，额定电压26/35Kv ，3芯240mm ²。
（1）阻燃电缆阻燃电缆是指残焰或残灼在限定时间内能自行熄灭的电缆。
阻燃电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而造成的重大灾害，从而提高电缆线路的防火水平。
电气工程中常用的阻燃电力电缆型号、名称和用途见下表：根据电缆阻燃材料的不同，阻燃电缆分为含卤阻燃电缆及无卤低烟阻燃电缆。
无卤低烟阻燃电缆是指不含卤素（氟、氯、溴、碘、砹）、不含铅、镉、铬、汞等物质的胶料制成，燃烧时产生的烟尘较少，且不会发出有毒烟雾，燃烧时的腐蚀性较低，因此对环境产生危害很小。
本产品具有耐火特性,在高低温状况下具有优良的电气绝缘性能和化学稳定性能，特别适用于防爆系统和设备，即火灾危险区（石油化工工业、核电站等）；高温场合（冶金工业、发电厂等）；要求特别安全的设施（公共场所、高层建筑）；地下供电线路（地铁、矿井等）。
产品型号、名称及规格1) 铜芯铜护套氧化镁绝缘防火电缆型号如表12）铜芯铜护套氧化镁绝缘防火电缆规格如表2产品特点1）防火:电缆的材料都是无机物,无任何可助燃介质(铜和氧化镁熔点分别为1083℃和2800℃);2）耐高温:电缆允许长期工作温度达250℃,短时间或非常时期允许接近铜熔点温度;3）防爆:无缝铜管护套及其密封的电缆终端可阻止可燃气体和火焰通过电缆进入电器设备起防爆作用； 4）耐腐蚀性强；载流量大；机械强度高；体积小、重量轻、寿命长；良好的接地性能；防水性能好。
1）500/500V、750/750V铜芯铜护套氧化镁绝缘防火电缆主要技术参数见表1。
（仅供参考）2）500/500、750/750V铜芯铜护套氧化镁绝缘防火电缆载流量表注：该表所列载流量为环境温度30℃温升至护套表面温度70℃时的载流量和环境温度30℃温升至护套表面温度90℃时的载流量，分别适用于允许接触敷设电缆和不允许接触敷设电缆。
3）运行温度及载流量修正系数见表3、表4、表5表3表4表5注：载流温升不超过90℃电缆附件●终端电缆在正式安装时,需要一种永久性的终端。
这种终端由两个部分构成。
密封部分：一般由铜罐（或热缩性套管）、罐盖、密封材料和导体的绝缘套管组成；压盖部分：一般由压盖本体、压缩环、压盖螺母组成。
●中间连接器由于防火电缆生产长度难以达到用户所需线路的长度，所以在电缆敷设安装过程中，需采用中间连接器作为二根相同规格的电缆连接，外面用铜套管加以保护。
这种连接器由二端均有内螺纹无缝铜管、铜罐或热缩套管、铜压接管和绝缘热收缩套管所组成。
●敷设时推荐的电缆弯曲半径如表。
铜芯铜护套氧化镁绝缘防火电缆(以下简称BTTZ电缆)，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。
它具有耐高温、防火、防爆、不燃烧（250℃时可连续长时间运行，1000℃极限状态下也可作30min的短时间运行）且载流量大、外径小、机械强度高、使用寿命长，一般不需要独立接地导线的特点。
因此被广泛应用于核电站、冶金、化工、矿井、制窑等危险、恶劣、高温环境。
近年来也较多的应用于高层建筑、机场、码头、地下铁道等场所，用以保障在火灾情况下消防水泵、消防电梯、局部照明、应急疏散指示、保安监视，防、排烟系统及自备电源等消防用电及重要设备不间断运行。
由于BTTZ电缆特殊的结构,使其具备一些与传统电缆不同的特性，这些优点及不足之处应引起选择和施工的注意。
1、 BTTZ电缆主要优点1）完全防火BTTZ电缆自身完全不燃烧，同时也不会引发火源。
即使在有火焰烧烤的情况下，只要火焰温度低于铜的熔点温度，火焰消除后电缆无需更换仍可继续使用。
在被火焰烧烤的情况下不会产生有毒的烟雾和气体。
2）过载保护能力强线路过载时，只要发热达不到铜的熔点温度，电缆不会受损。
即使瞬间击穿，击穿处氧化镁晶体也不会形成碳化物，过载消除后，电缆性能不会产生变化，仍可继续正常使用。
3）工作温度高由于绝缘层氧化镁晶体的熔点温度远高于铜的熔点温度，因而电缆最高正常工作温度可达250℃，短期内可在接近铜的熔点温度1083℃下继续运行。
4）防腐、防爆性能好由于采用无缝铜管作护套，所以BTTZ电缆具有防水、潮气、油和一些化学物质侵害的性能，铜管具有相当的机械强度故有较好的防爆性能。
5）使用寿命长BTTZ电缆全部由无机材料构成，因而不存在绝缘老化，使用寿命可达到普通电缆的3倍以上。
6）敷设灵活性较大BTTZ电缆可以与普通电缆敷设在桥架上，同时也可以采用专用支架明敷，比普通电缆敷设更具灵活性，也节省了电缆桥架的投入，可以降低工程整体造价。
2、 BTTZ电缆的主要缺点1）投资成本高由于BTTZ电缆外护套是由无缝铜管构成，整体含铜量远多于普通电缆，同时BTTZ电缆的施工工艺对设备要求高于普通电缆，造成BTTZ电缆价格与普通电缆相比高出30％左右。
2）接头处易受潮绝缘层由矿物氧化镁组成，它极易与空气中的水分发生化学反应，而生成能导电的氢氧化镁。
在电缆头施工中,电缆端头剥开裸露导体时，电缆的绝缘电阻一般在10MΩ以上，但如在1小时内未完成电缆头制作，绝缘电阻可下降到10MΩ以下，甚至会出现降到0.5MΩ以下的情况，如不注意划破外层，又未及时发现并作密封防潮处理，绝缘值会很快下降并会逐步下降到0，这样就会造成该电缆无法使用。
3）施工难度大BTTZ电缆硬度与一般电缆相比较高，重量约为一般电缆的2倍，敷设时不易达到平行整洁的观感效果，且线路长、接头多，查找故障点困难，因此施工难度较大，在进出配线箱处和桥架内弯曲成型困难。
4）施工工作量较大BTTZ电缆凡规格超过35mm2的均为单芯电缆，如1根70mm2的电缆，普通电缆只需3×70+2×35五根导体在同一外护套内即可，而BTTZ要达到同等规格须由3根70mm2加1根35mm2的单芯电缆拼合而成。
单芯电缆的交货长度较短，例如240mm2的电缆交货长度为69米，若敷设距离较长则会增加大量中间接头的制作，使得施工工作量成倍增加。
针对上述缺点，进行BTTZ电缆的施工质量控制就显得尤为重要。
根据中共中央党校综合楼工程近15000米BTTZ电缆的施工经验,笔者认为应从以下几方面进行施工质量的控制。
3、BTTZ电缆敷设过程中的质量控制1）电缆敷设时应注意的事项BTTZ电缆硬度较大，所以敷设中应尽量避免交叉。
敷设前应根据设计图纸绘制“电缆敷设走向图”，认真核对电缆的根数、规格、长度、走向、中间接头位置及与其他管道交叉的间距等。
敷设时应在专用的电缆放线架上进行，拆除包装时必须格外小心，不得让小刀划穿包装层，以免损伤铜护套，在处理中间接头、终端头时要留足操作裕量。
在穿钢管及桥架的转角、分支等处，要按照事先排布好的顺序平滑均匀地过渡，避免交叉和重叠。
2）电缆回路应编号并粘贴标志在每个回路终、始点，每个中间接头处，穿墙洞等处采用悬挂标志牌或粘贴永久性标志的方法标明各回路编号及相序，以免由于回路多、接头过多而无法分辨，出现回路、相序连接的错误。
3）减小涡流损耗BTTZ电缆在实际应用中多为单芯电缆组成回路，故容易在电缆固定金具中产生感应涡流。
若涡流过大不仅会产生大量的涡流损耗还使电缆的固定金具老化速度加快，所以在实际施工过程中应尽量避免产生涡流或将涡流减至最小。
现场通常采用以非金属固定件绑扎电缆，同时采用合理电缆相序排列使涡流产生量最小。
通常有以下几种排列方法：（1）、(5)排列方式多用在电缆桥架内，其余方式也可用于桥架内敷设但多用于直接明敷4）电缆防潮在调直电缆时应小心，避免在调直过程中损伤电缆的铜护套。
敷设前，应认真检测其绝缘值和端头及铜护套是否裸露、划伤。
发现后应及时进行密封，现场一般备有石蜡作为临时密封材料。
放线时剩余部分锯断处也应立即密封。
确保空气中水份不进入绝缘层，若检测中电阻值不符合规范要求的不得敷设，应在采取除湿处理电阻值符合要求后进行敷设。
5）电缆的弯曲在桥架T形弯、L型弯、穿越墙洞、电气竖井、进出配电柜箱等弯曲度大、空间狭小处敷设时要注意敷设时应用力均衡，在处理弯曲处时，要使用厂家配备专用的弯曲工具，按照安装说明的弯曲方法和力度进行冷弯，切不可使用普通工具或人工强行弯曲，以免在操作中损伤电缆铜护套。
6）膨胀环的设置由于BTTZ电缆硬度较大，为避免温度变化对电缆产生永久的损伤，在电缆直线敷设超过70米时应在允许的场合设置膨胀环，通常采用S型膨胀环。
另外，在电缆与电机、水泵、风机等有震动的设备连接处也应设置膨胀环，此处通常采用Ω型膨胀环。
S型膨胀环Ω型膨胀环7）电缆敷设后的保护在同一桥架内，同一回路不同相序的电缆应同时敷设，敷设完后应及时将桥架盖板盖好以作保护，防止在其他专业施工过程中电缆被工具、建材碰撞或被焊接火花等击伤、烧伤从而造成电缆外护套的损坏。
4、BTTZ电缆头制作的质量控制在电缆敷设工程中电缆头的制作是其中重要的环节，由于BTTZ电缆相比普通电缆有其明显的特殊性，在敷设完毕后摇测绝缘电阻出现阻值过低的情况中有80％是由电缆头制作过程中出现的质量缺陷造成的，所以其电缆头制作过程中的质量控制就显得更加重要。
BTTZ电缆的电缆头有两种：电缆终端头和电缆中间接头，这两种接头的组成元件电缆生产厂家都可成套提供，如下图所示：多芯电缆终端头单芯电缆中间头在电缆头制作前还应注意一下几个方面：电缆绝缘电阻摇测值应符合规范要求，否则应进行除湿操作；剥除铜护套时应小心，避免损伤线芯；剥除氧化镁粉末后应使用干净的棉纱将线芯上的剩余粉末清理干净，严禁用嘴吹，以免使电缆受潮；电缆接头制作必须使用质量合格的硅胶、封口膏和专用施工工具；制作时应先从配电室电缆集中的地方做起，依次向负荷终端施工。
1）中间接头制作中的质量控制BTTZ电缆中间连接器包括1支黄铜管，2个黄铜束头及2个黄铜封杯。
质量控制主要注意点：导线制作时，要彻底清除粉末杂物，以免影响密封效果。
使用封口膏或硅胶时不得有污染杂物混入，在拧封口杯时扣丝要准确，用力要均匀，切不可蛮干。
在多芯电缆中间头制作中应特别注意：在接头之前应仔细核对各线芯对应的相位以避免相位连接出错，在接头中不同相的线芯连接部位应错开，填充绝缘密封物时应保证密实，以保证各相之间绝缘，如下图所示：四芯电缆中间接头剖面图2）终端头的制作BTTZ电缆终端接头包括1个黄铜封杯，1个黄铜束头，1个接地端子片。
其制作工艺与中间接头基本相同，质量控制要点为：密封前电缆必须要用500V摇表测量绝缘电阻，其阻值大于100MΩ才可进行密封。
密封过程应保证密封填料干净无杂物侵入，密封严密。
对于多芯BTTZ电缆终端头应特别注意，安装过程中应保证线芯之间、线芯与铜护套之间的间距和绝缘。
BTTZ电缆在终端头和中间头安装之后，应再进行一次绝缘摇测。
在实际测量时兆欧表的指针应指向∞，这时说明电缆线路性能良好。
若测量时发现阻值下降，则应找出故障点。
通常故障点都处于接头处，此时应拆除接头并进行除湿直到其绝缘阻值恢复，再重新制作接头。
5、BTTZ电缆防潮除湿的质量控制由于BTTZ电缆中作为绝缘体的氧化镁晶体粉末是一种吸潮率非常高的材料，所以在电缆运输、敷设过程中一旦外护套有轻微破损就会造成氧化镁晶体粉末受潮，造成电阻大幅降低；另外在电缆中间、终端接头制作时要截断电缆，此时也会造成氧化镁晶体粉末受潮。
针对这些情况现场应有相应的处理办法。
通常有以下两种情况：1）电缆受潮端头的除湿法在电缆端头处，一般情况下潮气侵入范围为300－400mm，但是若电缆端头未作临时密封长时间曝露在空气中，潮气能侵入1m左右。
这时可将电缆受潮尾端斜向上并用汽油喷灯从离电缆端头约1m处向外进行文火烘烤去湿，使电缆氧化镁内的潮气由里向外逐渐散发，操作时火焰要缓慢移动，做到均匀加热，注意要将铜护套表面温度控制在200℃以内，将潮气排除。
若在一端烘烤后测量绝缘电阻的阻值上升不大，应用相同方法继续烘烤电缆的另一端，直至绝缘电阻值合格为止。
2）电缆铜护套损伤的查找与修复在施工中电缆中间部分的铜护套出现破裂的情况，其查找修复方法是：首先若电缆两端的绝缘层经过文火去湿后绝缘阻值无上升或变化不大的情况下，才能确定为中间段故障，可用文火对电缆全长进行烘烤并用万用表高阻档进行查找。
具体方法是：将万用表调至高阻档，表头一端接电缆线芯，另一端接外护套，用喷灯沿该电缆首端进行文火烘烤加热，并观察指针读数变化，若指针在烘烤某一部位时读数变化很大，则故障点可确定在此，之后锯断电缆并用文火烘烤除湿，除湿后再检测绝缘值是否合格，阻值合格后再使用中间接头将电缆连接起来。
除湿时,要注意加热温度和电阻值的变化。
受潮电缆绝缘层在200℃烘烤时电阻变化曲线同时，在BTTZ电缆在选择使用的过程中还应注意一些相关方面的问题：首先，BTTZ电缆应采用于重要建筑，如高层建筑、机场、码头、车站等的要害部位，如消防控制中心、应急照明、消防水泵、备用电源、防排烟风机、消防自动报警装置等的电器回路，这样有利于降低工程造价、缩短工期、便于施工和维护。
其次，BTTZ电缆的终端头相比普通电缆要长并且弯曲困难，故在定制配电箱时应充分考虑预留足够操作空间。
电缆敷设时弯曲处应使用专用工具冷作和防止铜外套的损伤。
终端头、中间接头制作应严格执行操作规程，保持操作现场的整洁和封口胶、封口膏、硅胶的无杂物污染，确保其绝缘电阻符合规范要求。
