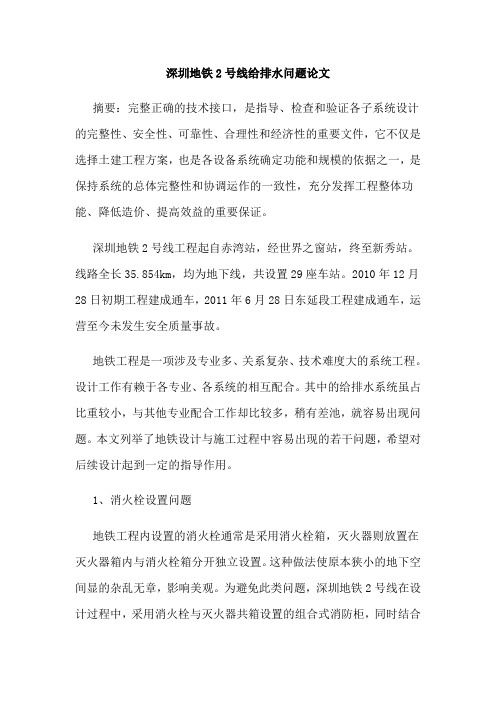

深圳地铁2号线给排水问题论文摘要：完整正确的技术接口，是指导、检查和验证各子系统设计的完整性、安全性、可靠性、合理性和经济性的重要文件，它不仅是选择土建工程方案，也是各设备系统确定功能和规模的依据之一，是保持系统的总体完整性和协调运作的一致性，充分发挥工程整体功能、降低造价、提高效益的重要保证。

深圳地铁2号线工程起自赤湾站，经世界之窗站，终至新秀站。

线路全长35.854km，均为地下线，共设置29座车站。

2010年12月28日初期工程建成通车，2011年6月28日东延段工程建成通车，运营至今未发生安全质量事故。

地铁工程是一项涉及专业多、关系复杂、技术难度大的系统工程。

设计工作有赖于各专业、各系统的相互配合。

其中的给排水系统虽占比重较小，与其他专业配合工作却比较多，稍有差池，就容易出现问题。

本文列举了地铁设计与施工过程中容易出现的若干问题，希望对后续设计起到一定的指导作用。

1、消火栓设置问题地铁工程内设置的消火栓通常是采用消火栓箱，灭火器则放置在灭火器箱内与消火栓箱分开独立设置。

这种做法使原本狭小的地下空间显的杂乱无章，影响美观。

为避免此类问题，深圳地铁2号线在设计过程中，采用消火栓与灭火器共箱设置的组合式消防柜，同时结合建筑特点增设灭火器箱的方式，使整个地铁站摆脱了到处是灭火器箱的杂乱状态，得到了业主的好评，值得进一步推广。

同时笔者认为公共区设置的组合式消防柜不宜采用与墙壁装修相同的材料做为装饰门，而宜采用比较明显、易于识别的自带门。

其原因在于：地铁设施的功能定位不同于公共商场，商场作为一种吸引人群的购物场所，其装修风格需要考虑美观。

地铁则不同，其本身是一种公共交通工具，装修应优先考虑功能，消火栓作为重要的消防设施，应以明显，易取用为基本原则。

另外，消火栓自带门能缩小其安装厚度，使离壁墙厚度减小，从而减少土建投资费用。

2、公共区水泵控制箱问题深圳地铁2号线大部分出入口设置有排水泵，用于抽排结构渗水及雨水。

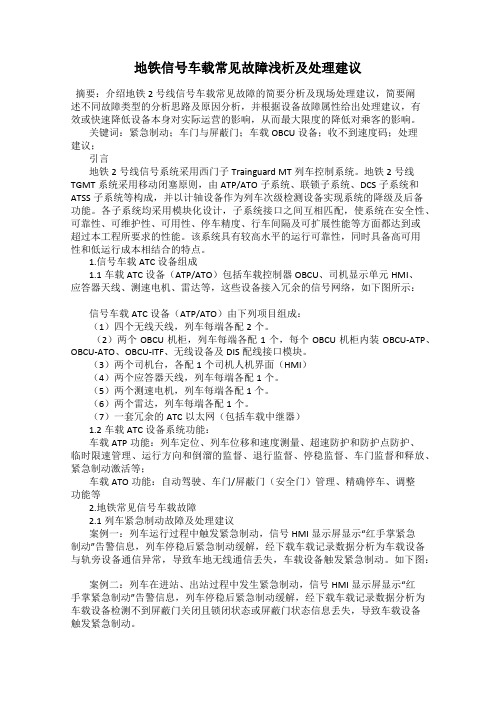

地铁信号车载常见故障浅析及处理建议摘要：介绍地铁2号线信号车载常见故障的简要分析及现场处理建议，简要阐述不同故障类型的分析思路及原因分析，并根据设备故障属性给出处理建议，有效或快速降低设备本身对实际运营的影响，从而最大限度的降低对乘客的影响。

关键词：紧急制动；车门与屏蔽门；车载OBCU设备；收不到速度码；处理建议；引言地铁2号线信号系统采用西门子Trainguard MT列车控制系统。

地铁2号线TGMT系统采用移动闭塞原则，由ATP/ATO子系统、联锁子系统、DCS子系统和ATSS子系统等构成，并以计轴设备作为列车次级检测设备实现系统的降级及后备功能。

各子系统均采用模块化设计，子系统接口之间互相匹配，使系统在安全性、可靠性、可维护性、可用性、停车精度、行车间隔及可扩展性能等方面都达到或超过本工程所要求的性能。

该系统具有较高水平的运行可靠性，同时具备高可用性和低运行成本相结合的特点。

1.信号车载ATC设备组成1.1车载ATC设备（ATP/ATO）包括车载控制器OBCU、司机显示单元HMI、应答器天线、测速电机、雷达等，这些设备接入冗余的信号网络，如下图所示：信号车载ATC设备（ATP/ATO）由下列项目组成：（1）四个无线天线，列车每端各配2个。

（2）两个OBCU机柜，列车每端各配1个，每个OBCU机柜内装OBCU-ATP、OBCU-ATO、OBCU-ITF、无线设备及DIS配线接口模块。

（3）两个司机台，各配1个司机人机界面（HMI）（4）两个应答器天线，列车每端各配1个。

（5）两个测速电机，列车每端各配1个。

（6）两个雷达，列车每端各配1个。

（7）一套冗余的ATC以太网（包括车载中继器）1.2车载ATC设备系统功能：车载ATP功能：列车定位、列车位移和速度测量、超速防护和防护点防护、临时限速管理、运行方向和倒溜的监督、退行监督、停稳监督、车门监督和释放、紧急制动激活等；车载ATO功能：自动驾驶、车门/屏蔽门（安全门）管理、精确停车、调整功能等2.地铁常见信号车载故障2.1列车紧急制动故障及处理建议案例一：列车运行过程中触发紧急制动，信号HMI显示屏显示“红手掌紧急制动”告警信息，列车停稳后紧急制动缓解，经下载车载记录数据分析为车载设备与轨旁设备通信异常，导致车地无线通信丢失，车载设备触发紧急制动。

地铁车辆段信号设备的维护与改进1. 定期检测地铁车辆段信号设备是地铁交通中至关重要的一环，任何一台设备的故障都可能导致整个地铁交通系统的异常运行和乘客的安全问题。

地铁车辆段信号设备的定期检测是非常必要的。

定期检测包括对设备的各个部件进行检查、测试和维护，以保证设备的正常运行和安全性。

2. 及时维修一旦地铁车辆段信号设备出现故障，就需要进行及时的维修处理。

一旦设备出现故障，不仅会影响地铁的正常运行，还可能造成严重的事故。

维修人员需要迅速响应，对设备进行维修，以确保地铁交通的正常运行和乘客的安全。

3. 更新维护技术随着科技的发展，地铁车辆段信号设备的维护技术也在不断更新。

维护人员需要及时学习和掌握新技术，以确保设备的维护和维修工作能跟上科技的发展步伐，提高设备的维护效率和质量。

二、地铁车辆段信号设备的改进1. 提高设备的智能化水平当前，地铁车辆段信号设备的大部分仍然是传统的设备，智能化程度较低。

为了提高设备的稳定性和可靠性，应该加快推进设备的智能化改进，引入先进的智能控制技术，以提高设备的自动化水平，减少人为操作的错误和设备的运行风险。

2. 提高设备的故障诊断能力地铁车辆段信号设备一旦出现故障，对维修人员的要求很高，需要通过丰富的经验和专业的技术来进行排查和修复。

应该加强对设备的故障诊断能力的改进，引入先进的故障检测技术，提高设备故障的检测和处理效率。

3. 提高设备的安全性和稳定性地铁车辆段信号设备的安全性和稳定性是其改进的重点。

应该加强对设备的结构设计和工艺技术的改进，提高设备的抗干扰能力和抗灾害能力，从而提高设备的安全性和可靠性。

4. 提高设备的维护效率维护人员需要对设备进行定期的检测和维护，要提高维护效率，就需要改进维护的技术手段和方法。

应该引入先进的维护装备和工具，提高维护的自动化程度，减少维护的时间和人力成本，提高维护的效率和质量。

地铁车辆段信号设备的维护和改进，是地铁交通安全的重要保障和提升地铁运行效率的重要途径。

地铁车载信号设备故障和改善策略摘要：地铁车载信号设备是地铁稳定安全运行的保障和基础，只有地铁车载信号设备正常运转才能提高运输效率，保证地铁乘客的安全。

地铁车载信号发生故障时可以采用QC质量控制法对车载信号设备故障进行检测，并针对具体故障采取有效的解决方式。

通过QC理论的实践对故障信息进行分析、图表化展示，进而得出故障原因，科学有效处理和预防车载信号设备故障。

关键词：地铁车载信号设备；故障；改善策略引言地铁车载信号设备决定地铁运行的安全性和速度，是我国列控系统中的重要内容。

在地铁运行时，受到环境、零部件磨损、设备老化等影响导致车载信号设备容易引发故障，致使系统运行安全性降低，给地铁乘客带来安全隐患。

因此，要对地铁车载信号设备故障的原因进行及时确定并采取高效、快速解决方法，在短时间内完成故障检测和维修，提高地铁运行的高效性和稳定性，确保乘客安全。

一、地铁车载信号系统地铁车载信号系统包含自动监控系统（ATS）、正线联锁系统（CI）车辆段联锁系统、轨旁系统（ZC）、自动防护系统（ATP）、维护检测系统等[1]，如图1。

车载信号系统的信号传递依靠于速度感应器、应答器及查询器等通过车载天线将信息数据传送到地铁自动防护系统。

轨旁系统控制地铁移动方向和速度，经过地铁方位、方向等数据并结合轨旁其他有关设备和轨道上其他列车进行移动授权，而车载信号系统接收到移动授权后根据地铁运行方向和速度及结尾数据核算地铁行进最大速度，对速度进行控制。

地铁自动防护系统通过检测地铁运行速度和与其他列车的间隔确保地铁在移动授权范围内安全运行和泊车，并将有关数据传输到司机界面，指引司机操作。

列车自动防护系统功能强大，能够准确计算泊车间距，若泊车间距不在移动授范围内则会紧急制动；同时具有防止倒溜和过冲回退防护、开门授权、牵引授权、列车完整性、车门状况监督等功能。

整个车载信号系统维持列车稳定、安全运行和泊车，因此对车载信号设备的监测十分重要，一旦发生任何故障都有可能对列车造成重大安全问题，一定要及时有效的解决故障，同时避免故障的发生。

地铁车辆段信号设备的维护与改进【摘要】地铁车辆段信号设备是保障地铁运行安全的重要组成部分，然而在长期使用过程中存在着设备老化、故障频发等问题，威胁地铁安全运行。

为了解决这一问题，本文从设备维护现状、维护方法探讨、信号设备改进方案、安全性提升措施以及成本考量等方面进行了全面分析。

通过提出改进设备维护方法和信号设备改进方案，可以有效提升地铁车辆段信号设备的安全性并降低维护成本。

维护改进的重要性和未来发展方向也被进一步探讨，强调了对地铁车辆段信号设备维护改进工作的重要性，为地铁安全运行提供更有力的保障。

通过维护与改进，地铁车辆段信号设备将迎来更加可靠和安全的未来发展。

【关键词】地铁车辆段、信号设备、维护、改进、安全性、成本、重要性、未来发展、现状分析、问题意识、设备维护现状、维护方法、信号设备改进方案、安全性提升、成本考量、发展方向、总结。

1. 引言1.1 现状分析地铁车辆段作为地铁运行的重要组成部分，信号设备的正常运行和维护至关重要。

目前，地铁车辆段信号设备存在着一些现状问题需要引起重视。

由于设备长期运行，存在老化的情况，导致信号传递不及时，影响列车运行的正常安全。

由于设备维护不及时，容易出现故障，进而影响地铁运行的正常运转。

信号设备的自动化程度较低，需要人工干预较多，增加了维护的难度和成本。

地铁车辆段信号设备的现状分析显示出存在着一些问题和挑战，需要及时采取相关措施加以改进和完善。

1.2 问题意识在地铁车辆段信号设备的维护与改进中，我们需要关注到一个核心问题，即设备维护不足可能导致信号系统出现故障，进而影响列车的正常运行。

由于地铁车辆段信号设备是确保列车行车安全和高效的重要保障，一旦出现故障或失效，可能会造成列车之间的碰撞或其他安全事故，给乘客和工作人员的生命财产安全带来严重威胁。

地铁车辆段信号设备的维护与改进也在一定程度上反映了地铁运营管理水平的高低。

如果信号设备维护工作得当，能够及时发现问题并进行修复和改进，可以提高设备的稳定性和可靠性，进而提升列车运行的安全性和效率，为乘客提供更加舒适便捷的出行体验。

深圳城市轨道交通相关创新探讨近年来，深圳城市轨道交通在技术和服务方面都有了重要的创新。

在技术层面，深圳地铁引进了最先进的列车、信号和通信技术，以提高运营效率和安全性。

在服务方面，深圳地铁不断创新服务方式，如推出智能化服务（如自助售票机、自助检票机等），推出在线购票等服务，以方便乘客出行。

下面我们将逐一探讨深圳城市轨道交通相关创新。

一、车站智能化深圳地铁在车站建设上，引进了智能化技术，以提升车站服务水平。

例如，在车站内，出入口设置了智能化售票机，让乘客可以方便地购票；车站内还设置了自助检票机，乘客可以通过移动支付或扫码支付自主进站；部分车站还设置了自助服务中心，提供了自助换乘、自助取票、自助充值、自助查询等多项便民服务。

这些智能化设备不仅方便了乘客，也大大提高了车站服务效率。

二、运营智能化深圳地铁在运营智能化方面也做出了诸多创新。

例如，通过互联网技术，深圳地铁提高了列车的调度效率和准确度，降低了列车间隔时间，提升了车站的运营效率。

此外，深圳地铁还实现了精确定位技术，可以实时监测列车的位置和准确到达时间，同时也能够精确监测乘客流量状况，根据乘客出行情况灵活调整班次数量和车型等，以提高运营效率。

三、信号控制智能化深圳地铁在信号控制系统上进行了创新，引入了最新的数字化信号技术，提高了列车的运行安全性和定位准确性。

新技术可以根据车辆的位置、速度和车间距等参数自动控制信号灯，以确保列车行驶时的最大安全间隔。

同时，新技术还可以自动调整车辆速度、车间距和发车间隔等参数，以便实现最优的车辆间距和最大的列车运行速度，提高运营效率。

四、售票、支付智能化深圳地铁还在售票、支付方面进行了创新。

例如，推出了线上购票系统，让乘客可以在手机上购买车票，不必到车站购票；同时，深圳地铁还提供了多种支付方式，例如移动支付、扫码支付等，让乘客可以便捷地支付车费。

此外，深圳地铁还推出了月票、季票、年票等多种票种门槛，方便乘客使用，提高乘客的出行体验。

深圳地铁2号线车辆与信号接口的改进方案摘要：深圳地铁2号线信号与车辆接口设计阶段没有很好的解决，存在一些影响运营的缺陷。

由于2号线已经开始正常运营，不能大规模进行拆车整改。

在经过深入调查后，采取改变信号采集点及信号正反逻辑等方式很好的解决的接口的问题。

关键词:车辆；信号；信号采集点；零速型号；转向架制动管路隔离塞门（B09）一、问题分析营过程中中发现：1、动管路隔离塞门（B09）切除后，车门保持线路无输出，车门收不到开门码和门保持信号，门不能保持在开的状态；同时车载ATC系统退出列车控制，无法使用ATO模式进行驾驶，列车只能手动驾驶，减低列车的可用性。

2、M模式下，车门打开后关闭主控钥匙，车门不能保持在开的状态并自动关闭。

在正线运行发生故障时，只要司机离开司机室处理故障时，在行规中必须拔掉主控钥匙，此时门均关闭，对乘客及司机的操作产生诸多不便。

尤其在客室车门发生故障，司机需要切除故障门时，司机无法走到站台折返，需要从客室内折返，将对运营产生极大的影响，在正常运营中是不允许的。

图中3KA18为与钥匙相关的继电器，当用钥匙激活列车时，激活端的3KA18继电器得电，110V电通过非激活端的3KA18使得3354得电从而使得信号系统取得驱动信号。

3KA52为与B09相接相关的继电器，当切除转向架制动管路隔离塞门（B09）（即切除某一转向架气制动，3KA32是一位转向架，3KA58是二位转向架）3KA52得电，从而长闭触头分开，使得全部气制动施加失电。

原因分析：从图中可见，信号系统的同时采集钥匙信号和气制动施加信号作为控制信号，只有得到列车激活端钥匙信号和所有转向架均已经施加制动，信号系统才正常工作，只要某一信号失去，信号系统将退出对列车的控制。

当列车钥匙离开激活位，3310列车线失电，信号系统采集不到高电平退出服务，信号系统提供门使能信号丢失，门无法保持自动门关闭。

深圳地铁2号线列车为六辆编组的A型车，每个转向架均配有一个转向架制动管路隔离塞门（B09），共设置有12个转向架制动管路隔离塞门（B09），每个转向架制动管路隔离塞门（B09）与一个继电器相关，12个继电器的常闭触头3552线上串接在一起。

CONSTRUCTION技术探讨一、接口问题案例情况在工作中遇到很多车辆和信号的接口问题，其中在车辆TMS 的显示界面上频繁报告“ATC 通信故障”的问题，困扰了我们很长时间。

“ATC 通信故障”是在信号系统控车的状态下，列车管理系统（Train management system 简称TMS）实时检查车辆和信号信息传输是否正常，在不正常的情况下，发出”ATC 通信故障”的报警信息。

二、接口电路设计车辆和信号接口电路：列车上的车载控制器（Carborne Controller 简称CC）采用半双工RS-485串行接口与TMS 设备连接，以CC 为主，轮询周期50毫秒。

CC 与TMS 通讯连接示意图CC（经由ATO）与TMS 的接口采用UART（通用异步收发器）接口。

UART 的配置如下：数据格式：1位起始位，8位数据位，无奇偶校验位，1位停止位UART 方式格式基于主从式数据交换机制以CC 为主。

只有CC 设备能够发起一个请求，同时TMS 应答以确认收到请求。

在传输到/收到的TMS 数据帧中定义了TMS 识别码信息。

因此CC 主设备能够识别出2个从设备。

CC 发送主帧，包括TMS 的TMS 识别码信息广播给2个从设备。

两个TMS 通过主帧收到的识别码决定哪个TMS 响应。

只有一个编码匹配的TMS 发送数据帧响应CC。

三、故障分析根据故障现象，首先查看了车辆的报警信息记录，在记录中显示故障原因是未接收到信号发来的信息，排除了车辆错误报警的可能，于是查找控制列车的CC 是否如车辆所监测到的未将信息发送给车辆，我们调取了CC 的监测记录，记录上显示已经将信息发送出去，单纯从双方的监测记录上看各方都没有问题。

看来故障出在车辆和信号接口的这一段电路中。

缩小了故障点的区域，我们就在接口的两端进行了大量的测试，例如使用四通道示波器在TMS 和CC 两端同时进行实时监测，在线打印输入输出信息，针对出现故障的时段逐条核对双方信息是否一致等，由于接口形式是RS-485形式，通用的测试手段和仪器仪表以及测试点都有局限性，因此一直未能发现准确的故障点，RS-485成为了故障检测的瓶颈。

地铁车辆段信号设备的维护与改进随着城市轨道交通的发展，地铁成为了人们生活中不可或缺的交通工具。

而地铁车辆段信号设备作为地铁运行的重要保障，其维护与改进显得尤为重要。

本文将就地铁车辆段信号设备的维护与改进展开讨论，以期提高地铁运行的效率和安全性。

一、地铁车辆段信号设备的重要性地铁车辆段信号设备是地铁运行的关键部分，它主要起到监控和控制车辆段内列车行车运行的作用。

在地铁车辆段内，信号设备需要实时监测列车的位置、速度和运行状态，以保证列车之间的安全距离，避免发生追尾事故。

信号设备还需要控制列车的运行速度和停车位置，以确保列车按照规定的时刻表顺利停靠和发车。

地铁车辆段信号设备的稳定运行对于地铁运行的安全性和正常性至关重要。

二、地铁车辆段信号设备存在的问题在实际运行中，地铁车辆段信号设备也存在一些问题需要解决。

传统的信号设备大多采用有线连接，存在线路敷设难度大、维护成本高等问题；设备老化和损坏导致信号失灵、数据错误等情况时有发生；随着地铁线路的扩建和运量的增加，原有的信号设备已经满足不了需求，需要进行改进升级。

三、地铁车辆段信号设备的维护为了确保地铁车辆段信号设备的稳定运行，需要对其进行定期的维护保养工作。

一方面是对设备的定期巡视和检修，及时发现并处理设备的故障和损坏；另一方面是对设备进行一定周期的清洁和保养，以延长设备的使用寿命。

还需要对设备进行数据备份和故障预警等工作，以保证设备在出现问题时可以快速响应和处理。

四、地铁车辆段信号设备的改进在维护的地铁车辆段信号设备也需要进行改进以适应城市轨道交通的发展和需求。

首先是在信号设备通讯方式上的改进，可以考虑采用新型无线通讯技术，实现设备之间的全面互联，提高设备的可靠性和稳定性。

其次是在设备的自动化程度上进行改进，引入先进的控制系统和人机交互界面，提高设备的智能化水平，减少人工操作和减轻维护工作量。

最后是在设备的数据处理和故障处理能力上进行改进，引入先进的数据处理算法和故障自诊断技术，提高设备对列车运行状态的准确判断和响应能力。
