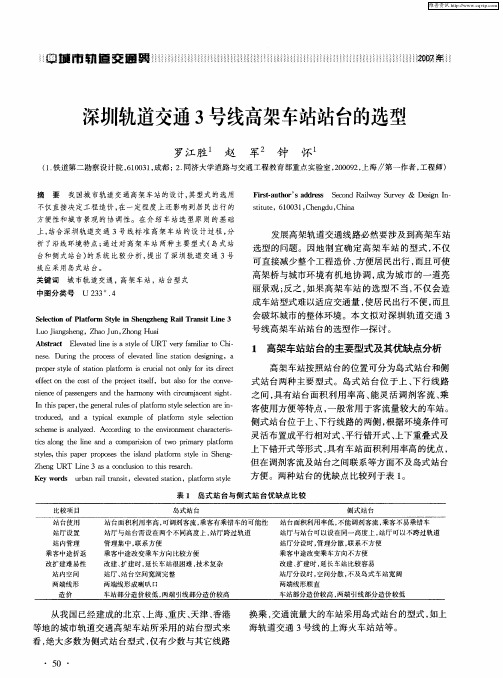

深圳地铁3号线高架车站结构设计研究

城市轨道交通系统高架线综述城市轨道交通系统按线路敷设方式划分，可以分为地下线、地面线和高架线。

高架线是轨道交通的一种重要形式，发展至今已得到人们的认可。

高架线简介1）高架线定义高架线即轨道交通车辆运行在连续的、带状的高架桥上的轨道交通系统。

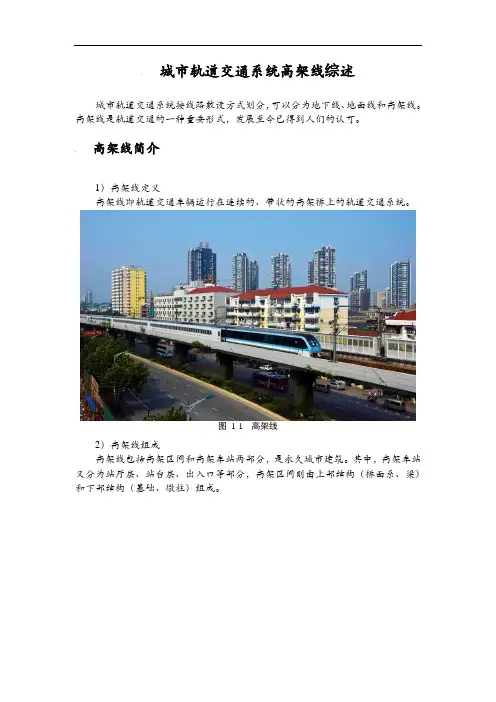

图1-1 高架线2）高架线组成高架线包括高架区间和高架车站两部分，是永久城市建筑。

其中，高架车站又分为站厅层、站台层、出入口等部分，高架区间则由上部结构（桥面系、梁）和下部结构（基础、墩柱）组成。

3）高架线要求高架线除必须满足安全、经济、使用功能、施工便捷、养护维修方便等要求外，还需满足一些特殊要求：高架线要与城市景观相协调，并尽量降低列车运行产生的振动噪音对沿线居民的影响。

（原来的两幅高架站图片都太难看了，台湾那张甚至看不出是高架站来）高架线的优势及存在的问题高架线的优势显著，可以节约大量的建设投资，避免不良地质的影响，但也存在振动、噪声、景观等问题。

下面就对高架线路的优势及存在的问题进行详细分析。

高架线的优势1）建设成本低城市轨道交通的建设费用耗资巨大，尤其是地下部分，工程复杂、工程量大，投资较高。

相对地下线的巨额建设费用，高架线的工程建设成本较低，据统计，地下线路和高架线路的土建工程造价之比一般约为6:2.5。

2）建设速度快由于高架线是在地面上建设，建设条件好，工程量小，加之承重梁等主体构件可以工厂模块化建造，因此同漫长的地下隧道施工相比，其建造速度要快得多，据初步估算，在拆迁不制约工程实施的前提下，高架线比地下线节省约一半的工程建设时间，更适应大城市发展的迫切需要。

3）运营费用低由于位于地上，高架线在通风、昼间照明、排水提升设备等方面，可节省大量的能源和运营维修管理费用。

据统计，对于同一种轨道交通制式，一座高架车站的运营费用较地下车站节省约700万元/年。

选择高架线对于减轻运营财政补贴、实现轨道交通的可持续发展是非常有利的。

4）工程风险小在工程实施风险和难度工程事故率方面，地下线与高架线的比例一般情况下约为25:1，高架线远比地下线安全[i]。

紧邻既有高架桥深基坑施工风险及应对措施研究1 引言城市中土地资源紧缺，地质条件复杂，既有建（构）筑物分布密集，给基坑工程的施工安全与施工质量带来了挑战，狭小空间施工工艺以及对工程周围环境的保护成为工程热点[1～3]。

受当下施工工艺限制，深基坑的开挖必将引起周围地层水位和应力场的改变，导致周围地层变形。

但目前仍缺乏对施工过程中的风险及应对措施的研究，本文以深圳城市轨道交通14 号线布吉站基坑工程为依托，对坑施工过程中存在的风险和应对措施进行了研究和总结。

2 工程及地质概况2.1 工程概况深圳城市轨道交通14 号线布吉站为地下3 层岛式换乘车站，位于地铁3 号线高架与龙岗大道布吉高架桥夹持的龙岗大道西侧道路下方，沿龙岗大道呈西南- 东北方向布置，如图1 所示。

图1 布吉站平面示意图车站基坑主体长239 m，标准段基坑宽度为22.3 m、深度为26.6 m，采用明挖法施工，围护结构采用咬合桩，设置4 道支撑，采用坑内降水方案。

2.2 地质概况布吉车站的原始地貌主要为冲洪积平原，基坑范围内土层由地表向下分别为：第四系全新统人工素填土、冲洪积粉质黏土、砾砂、全风化至微风化的下伏侏罗系角岩，岩体基本质量等级为Ⅴ级。

地下水位位于埋深2.8～9.7 m，基坑范围内主要为赋存于第四系岩土层的松散岩类孔隙水和略承压性的基岩裂隙水两类。

3 工程难点布吉站基坑周边建构筑物密集，西侧毗邻3 号线高架车站及草布高架区间、北侧紧邻5 号线的布百右线盾构区间、东侧紧靠龙岗大道高架桥。

工程具有以下难点：1）由于施工场地紧邻既有高架桥，施工区域的高度、宽度都受到极大的限制，施工空间极其狭小，必须采用低净空作业，施工难度大并且质量难以保证；2）既有建（构）筑物对地层的荷载增大了基坑支护难度；3）施工过程中需做好对既有建（构）筑物及周围行人、车辆的保护。

4 施工风险及应对措施4.1 咬合桩施工4.1.1 施工工艺布吉站基坑选择钻孔咬合桩作为基坑的围护结构，咬合桩成孔采用DTR-2016H 型全套管全回旋钻机，护壁为套管；取土方式采用XR360 旋挖钻机或冲抓斗土层取土+ 潜孔锤岩层破岩；吊装设备为130 t+90 t 履带吊。

城市轨道交通高架结构设计荷载标准摘要城市轨道交通高架结构设计荷载标准是确保轨道交通高架结构安全稳定运行的重要技术标准。

本文将从轨道交通高架结构荷载标准的确定原则、具体的荷载要求以及高架结构设计中需注意的问题等方面进行论述和分析，以期为轨道交通高架结构的设计与建设提供一定的参考和借鉴。

关键词：城市轨道交通；高架结构；荷载标准1.引言城市轨道交通作为城市公共交通的重要组成部分，其发展已经成为现代城市交通发展的重要标志。

随着城市人口的增加和城市交通需求的提高，轨道交通系统已经成为解决城市交通拥堵和环境污染等问题的主要手段之一。

而在轨道交通系统中，轨道交通高架结构作为其重要的组成部分之一，其设计与建设对于轨道交通系统的运行安全与稳定具有重要意义。

城市轨道交通高架结构设计荷载标准是指在高架结构设计中，需要考虑到各种可能的荷载情况，以保证高架结构在运行过程中能够承受各种不同的外部荷载和内部荷载，保证其安全稳定地运行。

因此，在城市轨道交通高架结构设计过程中，需要遵循相关的荷载标准，以确保高架结构的设计符合国家标准，并且能够满足实际运行的要求。

2.城市轨道交通高架结构设计荷载标准的确定原则在确定城市轨道交通高架结构设计荷载标准时，需要遵循一定的原则和规定。

通常情况下，城市轨道交通高架结构设计荷载标准的确定需要遵循以下原则：2.1 安全性原则在确定荷载标准时，首要的原则是确保高架结构在实际运行过程中能够承受各种荷载，保证其安全稳定地运行。

因此，在设计荷载标准时，需要考虑到高架结构所承受的各种外部荷载和内部荷载，以确保高架结构在运行过程中能够保持结构的安全性和稳定性。

2.2 经济性原则在确定荷载标准时，需要考虑到高架结构的设计成本和运行成本，以确保高架结构的设计具有较低的经济成本。

因此，在设计荷载标准时，需要综合考虑各种外部荷载和内部荷载的实际情况，以确定各种荷载的设计数值，从而保证高架结构的设计具有较低的经济成本。

深圳轨道交通三号线横岗双层车辆段特点及施工组织分析郝毅忠【摘要】深圳轨道交通三号线横岗双层车辆段是三号线车辆停放、维修检修、三号线管理办公、深圳轨道交通线网B型车大修、架修基地,是目前国内规模最大的车辆段,也是国内第一个双层结构的车辆段.在分析该车辆段设计和施工特点基础上,重点对车辆段项目管理和施工组织模式进行了介绍,对今后同类工程设计与施工具有一定的参考价值.【期刊名称】《铁道建筑技术》【年(卷),期】2013(000)003【总页数】4页(P48-51)【关键词】轨道交通;双层车辆段;设计特点;施工组织;接口管理【作者】郝毅忠【作者单位】中国土木工程集团有限公司北京100038【正文语种】中文【中图分类】U231.4;TU7211 工程概况深圳市轨道交通三号线横岗双层车辆段位于深圳市龙岗区横岗镇六约村，是深圳市轨道交通三号线重要的组成部分，主要承担三号线车辆停放、维修检修、三号线管理办公的任务，同时是深圳轨道交通线网B型车大修、架修基地，是目前国内规模最大的车辆段，也是国内第一个双层结构的车辆段［1］。

轨道交通三号线横岗双层车辆段北临深惠公路，东靠牛始埔路，西侧为在建的盐排高速公路，南面靠山，占地18.34 hm2，整个场地呈不规则的多边形，东西长约1 070 m，南北宽约480 m。

房屋建筑面积18.78万m2，车辆段上盖进行物业开发。

深圳轨道交通三号线是深圳市轨道交通工程车辆段项目中规划大、建设周期短、工程任务最为艰巨的工程之一。

2 深圳轨道交通三号线横岗车辆段布置形式2.1 平面布置深圳轨道交通三号线横岗车辆段总平面采用纵列式顺向布置，段内检查库和停车库上下双层重叠，并设维修工务大楼(含维修车间、控制中心)、调机及工程车库、压缩空气站及牵引变电所、洗车机用房、污水处理站、行政办公大楼、地铁公安派出所、C区物业开发而预留的管线走廊、与六约站连接的人员通道。

段内还设有一些室外设备及构筑物。

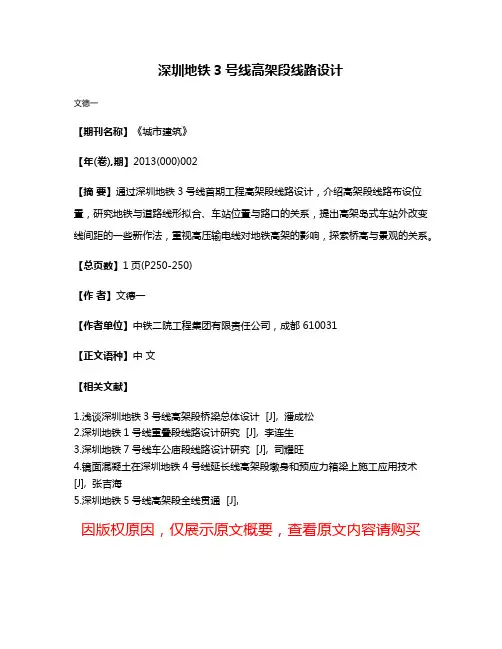

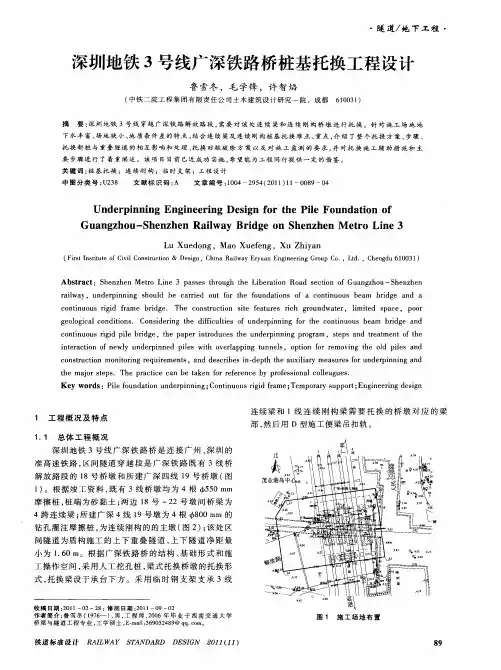

深圳地铁3号线高架段线路设计
