各种馈线性能指标

不锈钢馈电棒的技术参数
不锈钢馈电棒的技术参数主要包括以下几个方面：
1. 材质：不锈钢（如304、316等）。

2. 直径：根据实际需求选择不同直径的馈电棒，常见的直径有1/8英寸、1/4英寸、3/8英寸等。

3. 长度：馈电棒的长度可以根据实际需求进行定制，一般为1-3米。

4. 电阻值：根据实际需求选择不同电阻值的馈电棒，以满足不同的接地要求。

5. 防腐性能：不锈钢材料具有良好的防腐性能，能够有效抵抗土壤中的腐蚀介质。

6. 机械强度：不锈钢馈电棒具有一定的机械强度，能够承受一定的压力和弯曲。

7. 接地效果：不锈钢馈电棒具有良好的接地效果，能够有效地将电流引入地下，降低电位差。

在实际应用中，需要根据具体需求选择适合的不锈钢馈电棒，并遵循相关规范进行施工，以保证接地效果和安全可靠。

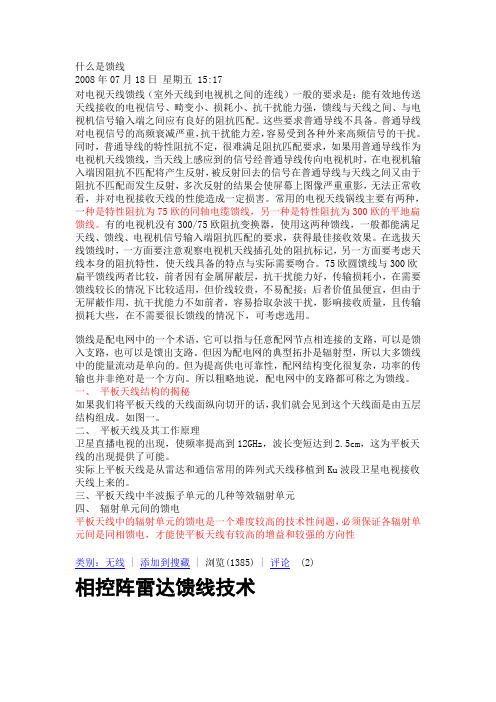

什么是馈线2008年07月18日星期五 15:17对电视天线馈线（室外天线到电视机之间的连线）一般的要求是：能有效地传送天线接收的电视信号、畸变小、损耗小、抗干扰能力强，馈线与天线之间、与电视机信号输入端之间应有良好的阻抗匹配。

这些要求普通导线不具备。

普通导线对电视信号的高频衰减严重，抗干扰能力差，容易受到各种外来高频信号的干扰。

同时，普通导线的特性阻抗不定，很难满足阻抗匹配要求，如果用普通导线作为电视机天线馈线，当天线上感应到的信号经普通导线传向电视机时，在电视机输入端因阻抗不匹配将产生反射，被反射回去的信号在普通导线与天线之间又由于阻抗不匹配而发生反射，多次反射的结果会使屏幕上图像严重重影，无法正常收看，并对电视接收天线的性能造成一定损害。

常用的电视天线锅线主要有两种，一种是特性阻抗为75欧的同轴电缆馈线，另一种是特性阻抗为300欧的平地扁馈线。

有的电视机没有300/75欧阻抗变换器，使用这两种馈线，一般都能满足天线、馈线、电视机信号输入端阻抗匹配的要求，获得最佳接收效果。

在选拔天线馈线时，一方面要注意观察电视机天线插孔处的阻抗标记，另一方面要考虑天线本身的阻抗特性，使天线具备的特点与实际需要吻合。

75欧圆馈线与300欧扁平馈线两者比较，前者因有金属屏蔽层，抗干扰能力好，传输损耗小，在需要馈线较长的情况下比较适用，但价线较贵，不易配接；后者价值虽便宜，但由于无屏蔽作用，抗干扰能力不如前者，容易拾取杂波干扰，影响接收质量，且传输损耗大些，在不需要很长馈线的情况下，可考虑选用。

馈线是配电网中的一个术语，它可以指与任意配网节点相连接的支路，可以是馈入支路，也可以是馈出支路。

但因为配电网的典型拓扑是辐射型，所以大多馈线中的能量流动是单向的。

但为提高供电可靠性，配网结构变化很复杂，功率的传输也并非绝对是一个方向。

所以粗略地说，配电网中的支路都可称之为馈线。

一、平板天线结构的揭秘如果我们将平板天线的天线面纵向切开的话，我们就会见到这个天线面是由五层结构组成。

江苏俊知技术有限公司2009年04月一、天馈系统总体图二、天馈系统的组成部分基站天线一般可分为全向天线、定向天线（定向单极化、定向双极化）等。

1、基站天线二、天馈系统的组成部分2、基站馈线普通型：HHTAY-50-42( 1-5/8″)、HCTAY-50-32( 1-1/4″)、HCTAY-50-22( 7/8″)HCAAY-50-12( 1/2″)、HCAAY-50-8( 3/8″)、HCAAY-50-6( 1/4″)超柔型：HHTAY-50-31(1-1/4″S)、HHTAY-50-21(7/8″S)HCAHY-50-9(1/2″S) 、HCAHY-50-7(3/8″S)、HCAHY-50-5(1/4″S)二、天馈系统的组成部分3、基站跳线基站跳线一般有两种：1、室外跳线：又可称为天线跳线，用于天线与主馈线的连接。

2、室内跳线：又可称为机顶跳线，用于主设备与主馈线或避雷器的连接。

二、天馈系统的组成部分4、馈线连接器（N型和7/16型）7/16M-7/8L 7/16F-7/8L NM-7/8L NF-7/8L7/16M-1/2L 7/16F-1/2L NM-1/2L NF-1/2L二、天馈系统的组成部分5、避雷器◆特点采用1/4λ短路线设计原理自动旁路非工作频率来波通流容量大，60KA；残压低，小于200V；根据用户要求设计接口◆用于高频信号设备的防护，本保护器安装于高频信号设备和同轴馈线之间，防止由雷电感应形成的暂态过电压对高频信号设备的损害，主要用于微波传输，GSM天线，广播电视等设备的防护。

二、天馈系统的组成部分6、接地卡接地卡有多种形式，这是市场上常用的三种。

主要用于馈线的室内外防雷接地。

1、环扣式2、骨架式3、铜排式二、天馈系统的组成部分7、接地铜排室内接地铜排室外接地铜排接地汇接铜条1、室内接地铜排：用于基站、中心机房内工作地、保护地、防雷地等多组设备防雷接地电缆的汇接。

2、室外接地铜排：用于基站室外馈线防雷接地线的汇接。

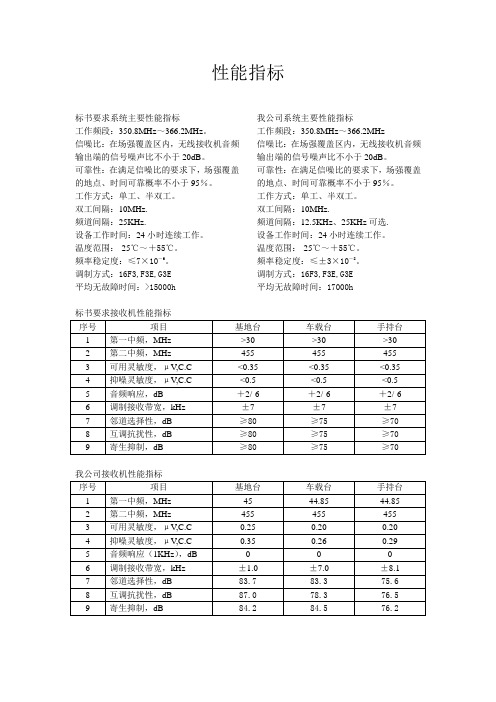

性能指标标书要求系统主要性能指标我公司系统主要性能指标工作频段：350.8MHz～366.2MHz。

信噪比：在场强覆盖区内，无线接收机音频输出端的信号噪声比不小于20dB。

可靠性：在满足信噪比的要求下，场强覆盖的地点、时间可靠概率不小于95％。

工作方式：单工、半双工。

双工间隔：10MHz.频道间隔：25KHz.设备工作时间：24小时连续工作。

温度范围：-25℃～＋55℃。

频率稳定度：≤7×10－6。

调制方式：16F3,F3E,G3E平均无故障时间：>15000h 工作频段：350.8MHz～366.2MHz信噪比：在场强覆盖区内，无线接收机音频输出端的信号噪声比不小于20dB。

可靠性：在满足信噪比的要求下，场强覆盖的地点、时间可靠概率不小于95％。

工作方式：单工、半双工。

双工间隔：10MHz.频道间隔：12.5KHz、25KHz可选.设备工作时间：24小时连续工作。

温度范围：-25℃～＋55℃。

频率稳定度：≤±3×10－8。

调制方式：16F3,F3E,G3E平均无故障时间：17000h标书要求发射机性能指标天馈系统性能指标1、天线共用器性能指标：（1）工作频段：360.8 MHz ～366.2 MHz（2）隔离度（Tx/Tx）：90 dB（3）隔离度（Ant/Tx）：70 dB（4）反向传输损耗：55 dB（5）插入损耗(3信道)：≤ 3.5 dB（6）驻波比：1.25（7）阻抗：50 Ω（8）温度范围：- 30 ℃～＋ 60 ℃。

2、多路接收耦合放大器性能指标：（1）工作频段：350.8 MHz ～356.2 MHz360.8 MHz ～366.2 MHz（2）端口间隔离度：≥ 30 dB（3）噪声系数：3 dB（4）驻波比：1.2（5）天放增益：35 dB（6）阻抗：50 Ω（7）天放电流（直流）：200 mA（8）温度范围：- 30 ℃～＋ 60 ℃。

3、宽带双工器性能指标：（1）工作频段：Tx：360.8 MHz ～366.2 MHz，Rx：350.8 MHz ～356.2 MHz。

馈线（传输线）的基本概念a) 传输线（天馈线）的基本概念连接天线和基站输出（或输入）端的导线称为传输线或馈线。

传输线的主要任务是有效地传输信号能量。

因此它应能将天线接收的信号以最小的损耗传送到接收机输入端，或将发射机发出的信号以最小的损耗传送到发射天线的输入端，同时它本身不应拾取或产生杂散干扰信号。

这样，就要求传输线必须屏蔽或平衡。

当传输线的几何长度等于或大于所传送信号的波长时就叫做长传输线，简称长线。

b) 传输线的种类、阻抗和馈线衰减常数超短波段的传输线一般有两种：平行线传输线和同轴电缆传输线（微波传输线有波导和微带等）。

平行线传输线通常由两根平行的导线组成。

它是对称式或平衡式的传输线。

这种馈线损耗大，不能用于UHF频段。

同轴电缆传输线的两根导线为芯线和屏蔽铜网，因铜网接地，两根导体对地不对称，因此叫做不对称式或不平衡式传输线。

同轴电缆工作频率范围宽，损耗小，对静电耦合有一定的屏蔽作用，但对磁场的干扰却无能为力。

使用时切忌与有强电流的线路并行走向，也不能靠近低频信号线路。

GSM系统所用天馈为同轴电缆。

无限长传输线上各点电压与电流的比值等于特性阻抗，用符号Ｚ。

表示。

同轴电缆的特性阻抗Ｚ。

＝〔138/√εr〕×log(D/d)欧姆。

通常Ｚ。

=50欧姆/或75欧姆；D为同轴电缆外导体铜网内径；d为其芯线外径；εr为导体间绝缘介质的相对介电常数。

由上式不难看出，馈线特性阻抗与导体直径、导体间距和导体间介质的介电常数有关，与馈线长短、工作频率以及馈线终端所接负载阻抗大小无关。

一般GSM工程上采用的馈线为口径为7/8 inch；在Alcatl系统的双频小区中DCS1800使用13/8 inch口径的馈线。

信号在馈线里传输，除有导体的电阻损耗外，还有绝缘材料的介质损耗。

这两种损耗随馈线长度的增加和工作频率的提高而增加。

因此，应合理布局尽量缩短馈线长度。

损耗的大小用衰减常数表示。

单位用分贝（dB）／米或分贝／百米表示。

天线的主要性能指标天线是无线通信系统中的重要组成部分，它的性能直接影响到通信系统的稳定性、可靠性和性能。

天线的主要性能指标可以分为以下几个方面。

1.频率范围：天线的频率范围是指天线能够工作的频率范围。

不同的无线通信系统需要不同的频率范围，因此天线的频率范围应该能够覆盖所需的频率范围。

2.增益：天线的增益是指天线在特定方向上相对于理想同轴电缆天线的功率增加量。

增益越高，天线的接收和发射效果就越好。

增益与天线的指向性有关，指向性越高，增益越高。

3.方向性：天线的方向性是指天线在空间范围内辐射和接收电磁信号的特性。

天线的方向性可以通过天线的辐射图来表示，主要包括主瓣方向和边瓣。

4.波束宽度：波束宽度是指天线主瓣的宽度，也可以理解为天线对信号的接收和发送的方向选择性。

波束宽度越小，方向选择性越好，但覆盖范围也会减小。

5.阻抗匹配：天线的阻抗匹配是指天线的输入阻抗与馈线的阻抗保持一致。

阻抗匹配不好会导致信号的反射和损耗，影响信号的传输质量。

6.驻波比：驻波比是指天线输入端口处的反射波和传输波之比。

驻波比越小，说明天线的阻抗匹配越好，信号的传输质量越好。

7.前后比：前后比是指天线在其中一方向上的辐射功率与在反方向上的辐射功率之比。

前后比越大，说明天线的方向性越好，信号的传输干扰越小。

8.极化方式：天线的极化方式有垂直极化、水平极化、圆极化等。

天线的极化方式应与无线通信系统的极化方式一致，以保证信号的传输效果。

9.环境适应性：天线的环境适应性是指天线在不同的环境条件下的性能表现。

例如，天线在恶劣天气条件下的性能是否稳定，是否受到周围物体的干扰等。

10.承载能力：承载能力是指天线能够承受的最大功率。

天线的承载能力应该能够满足无线通信系统所需的功率要求，以确保天线的稳定运行。

总之，天线的性能指标决定了它在无线通信系统中的适用性和性能表现。

无论是接收还是发射信号，在选购天线时，需要根据具体的应用需求，选择适合的天线，并通过合理的安装和调试，实现最佳的通信效果。
