多联络馈线的集中型馈线自动化典型案例模拟分析

配电网馈线自动化实现过程实例分析陈小明摘要：配电自动化的建设可提高供电可靠性、改善供电质量、提升配网管理水平。

本文首先对配电自动化建设中馈线自动化进行了简要的概述，对馈线自动化的设计原则进行了简述，并以电压-电流型馈线自动化为实例，对其自动化实现过程进行了分析。

关键词：电能质量；馈线自动化；控制；过程分析一、馈线自动化的概述及作用馈线自动化，指的是利用自动化装置及其系统，监测配电线路的实时运行状态，同时在线路发生故障时，进行故障定位、故障隔离和恢复非故障区的供电，是配电网实现自动化功能的主要构成部分之一。

主要作用有：可以有效的降低停电率，缩减停电时间，提高供电可靠性。

能够有效的提高供电效率和质量，降低网损；可实现线路的快速故意定位，能有效降低电网运维费用；可对线路及其设备运行状态进行实时监控，使运维人员有针对性的对其进行检修，从而提高检修效率。

二、馈线自动化设计模式馈线自动化以实现故障快速隔离与恢复供电为主要目的，根据不同实现手段分就地控制型和集中控制型。

1、就地控制型，当线路发生故障时，可绕开自动化主站，仅通过线路已安装的自动化开关装置及其终端、保护装置的相互配合及自我诊断，就可以准确定位故障区域，快速隔离故障、恢复非故障区的供电，另外还可以将线路运行状态、开关设备动作情况、故障信号等信息实时上传至自动化主站。

就地控制型有三种基本方式：级差保护式、就地重合式和智能分布式。

级差保护方式是通过开关间电流保护配合，实现故障隔离和非故障区恢复供电。

就地重合式是在故障发生时，通过线路开关间的逻辑配合，利用重合器实现线路故障的定位、隔离和非故障区恢复供电，其技术手段包括电压-电流-时间配合、电压-时间逻辑配合等方式。

智能分布式是通过自动化终端之间的故障处理逻辑，实现故障隔离和非故障区恢复供电，并将故障处理结果上报给主站。

2、集中控制型，建设有完整的通信系统、自动化终端及自动化主站。

可通过自动化终端与自动化主站的信息互通，根据实时采集的线路及其设备的运行信息及故障信号，由自动化主站自动计算或加上人为方式远程控制线路开关设备开合，从而使线路优化运行方式、快速隔离故障，同时恢复非故障区供电。

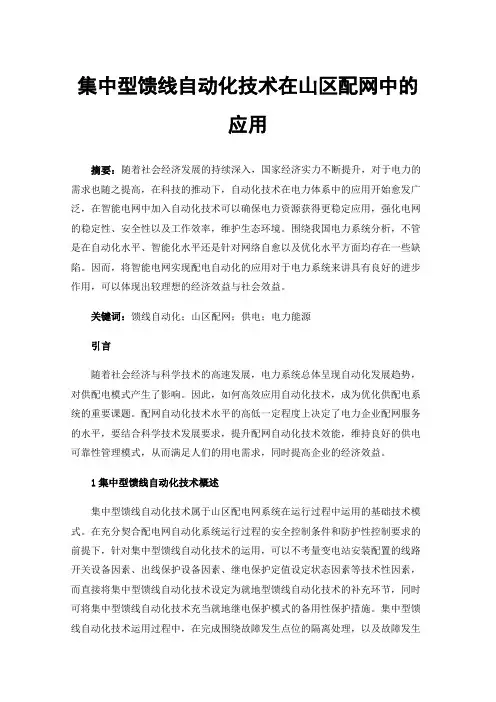

集中型馈线自动化技术在山区配网中的应用摘要：随着社会经济发展的持续深入，国家经济实力不断提升，对于电力的需求也随之提高，在科技的推动下，自动化技术在电力体系中的应用开始愈发广泛，在智能电网中加入自动化技术可以确保电力资源获得更稳定应用，强化电网的稳定性、安全性以及工作效率，维护生态环境。

围绕我国电力系统分析，不管是在自动化水平、智能化水平还是针对网络自愈以及优化水平方面均存在一些缺陷。

因而，将智能电网实现配电自动化的应用对于电力系统来讲具有良好的进步作用，可以体现出较理想的经济效益与社会效益。

关键词：馈线自动化；山区配网；供电；电力能源引言随着社会经济与科学技术的高速发展，电力系统总体呈现自动化发展趋势，对供配电模式产生了影响。

因此，如何高效应用自动化技术，成为优化供配电系统的重要课题。

配网自动化技术水平的高低一定程度上决定了电力企业配网服务的水平，要结合科学技术发展要求，提升配网自动化技术效能，维持良好的供电可靠性管理模式，从而满足人们的用电需求，同时提高企业的经济效益。

1集中型馈线自动化技术概述集中型馈线自动化技术属于山区配电网系统在运行过程中运用的基础技术模式。

在充分契合配电网自动化系统运行过程的安全控制条件和防护性控制要求的前提下，针对集中型馈线自动化技术的运用，可以不考量变电站安装配置的线路开关设备因素、出线保护设备因素、继电保护定值设定状态因素等技术性因素，而直接将集中型馈线自动化技术设定为就地型馈线自动化技术的补充环节，同时可将集中型馈线自动化技术充当就地继电保护模式的备用性保护措施。

集中型馈线自动化技术运用过程中，在完成围绕故障发生点位的隔离处理，以及故障发生区域上游区域供电状态的恢复后，可以实现故障发生区域的彻底隔离处置，且借由对负荷转供技术方法的运用，促进故障发生区域下游区域的正常供电状态。

2电网建设特点近年来，我国电网建设逐渐向节能环保、交互性等方向发展。

第一，节能环保。

传统的电网建设会应用大量的传统材料且会对生态环境产生不良影响，而现代化的电网建设主要应用环保材料，不仅可以减少资源消耗也可以减少对环境的影响。

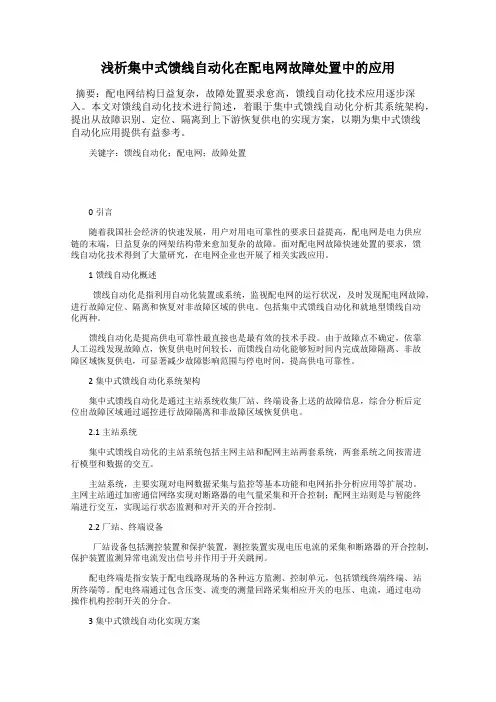

浅析集中式馈线自动化在配电网故障处置中的应用摘要：配电网结构日益复杂，故障处置要求愈高，馈线自动化技术应用逐步深入。

本文对馈线自动化技术进行简述，着眼于集中式馈线自动化分析其系统架构，提出从故障识别、定位、隔离到上下游恢复供电的实现方案，以期为集中式馈线自动化应用提供有益参考。

关键字：馈线自动化；配电网；故障处置0引言随着我国社会经济的快速发展，用户对用电可靠性的要求日益提高，配电网是电力供应链的末端，日益复杂的网架结构带来愈加复杂的故障。

面对配电网故障快速处置的要求，馈线自动化技术得到了大量研究，在电网企业也开展了相关实践应用。

1馈线自动化概述馈线自动化是指利用自动化装置或系统，监视配电网的运行状况，及时发现配电网故障，进行故障定位、隔离和恢复对非故障区域的供电。

包括集中式馈线自动化和就地型馈线自动化两种。

馈线自动化是提高供电可靠性最直接也是最有效的技术手段。

由于故障点不确定，依靠人工巡线发现故障点，恢复供电时间较长，而馈线自动化能够短时间内完成故障隔离、非故障区域恢复供电，可显著减少故障影响范围与停电时间，提高供电可靠性。

2集中式馈线自动化系统架构集中式馈线自动化是通过主站系统收集厂站、终端设备上送的故障信息，综合分析后定位出故障区域通过遥控进行故障隔离和非故障区域恢复供电。

2.1主站系统集中式馈线自动化的主站系统包括主网主站和配网主站两套系统，两套系统之间按需进行模型和数据的交互。

主站系统，主要实现对电网数据采集与监控等基本功能和电网拓扑分析应用等扩展功。

主网主站通过加密通信网络实现对断路器的电气量采集和开合控制；配网主站则是与智能终端进行交互，实现运行状态监测和对开关的开合控制。

2.2厂站、终端设备厂站设备包括测控装置和保护装置，测控装置实现电压电流的采集和断路器的开合控制，保护装置监测异常电流发出信号并作用于开关跳闸。

配电终端是指安装于配电线路现场的各种远方监测、控制单元，包括馈线终端终端、站所终端等。

集中型馈线自动化模式集中型馈线自动化是指通过配电主站和配电终端的配合，借助通信网络，将故障后的配电终端信息汇集到配电主站，由配电主站对各种故障信息进行研判，实现配电线路的故障定位、故障隔离和恢复非故障区域供电的馈线自动化处理模式。

可分为全自动和半自动2种实现方式：全自动方式：线路发生故障后，配电主站通过快速收集区域内配电终端的信息，判断配电网运行状态，集中进行故障识别、定位，配电主站根据故障处理策略自动完成故障隔离和非故障区域恢复供电。

半自动方式：线路发生故障后，配电主站通过收集区域内配电终端的信息，判断配电网运行状态，集中进行故障识别、定位，由人工介入完成故障隔离和非故障区域恢复供电。

按供电区域划分属于A+、A类、B类区域的供电线路，馈线自动化处理模式应采用主站集中型馈线自动化方式进行故障处理。

“三遥”自动化终端优先采用光纤通信方式，配置一条具备自愈功能的专线通道或网络通道，配电自动化光纤通信终端宜采用工业以太网交换机。

对已实现光纤通信的三遥终端线路采用集中型馈线自动化处理模式。

变电站出线开关开关分段开关联络开关分段开关分段开关变电站出线开关终端DTU/FTU配网主站故障处理的相关遥控命令等1. 集中型馈线自动化设备建设配置方案1.1.柱上开关配置方案：新建柱上开关按弹簧储能型柱上断路器建设，柱上断路器额定电流630A ，短路电流容量不应低于20kA ；断路器可实现电动手动操作，能实现就地及远方分、合闸操作。

断路器配置PT ，接线形式为VV 接线，可采集线电压及提供工作电源。

内置A 、C 两相CT 和零序CT ；开关控制回路电压与储能电压相同，采用直流24V 电压；断路器具有自动化信号输入/输出接口；10kV 断路器需提供至少2常开2常闭开关位置辅助触点、SF6气压低、机构未储能等报警与闭锁节点；各遥测、遥信及电源用专用插头（防水、防尘）与FTU 连接。

对不具备自动化接口的老旧柱上开关，按上述柱上开关配置原则进行更换。

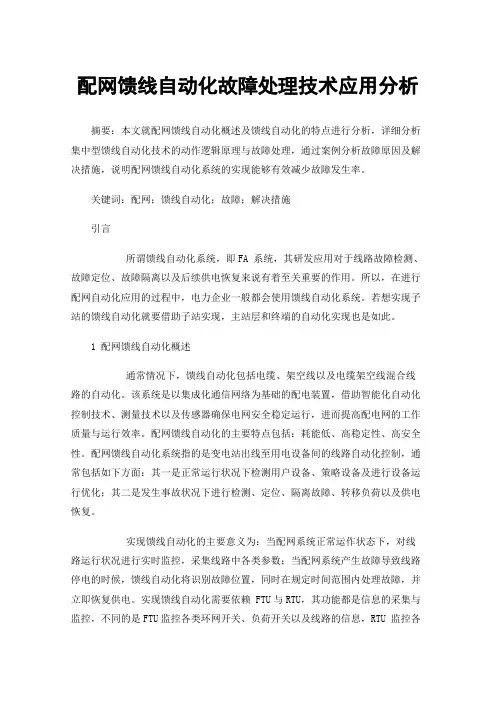

配网馈线自动化故障处理技术应用分析摘要：本文就配网馈线自动化概述及馈线自动化的特点进行分析，详细分析集中型馈线自动化技术的动作逻辑原理与故障处理，通过案例分析故障原因及解决措施，说明配网馈线自动化系统的实现能够有效减少故障发生率。

关键词：配网；馈线自动化；故障；解决措施引言所谓馈线自动化系统，即FA 系统，其研发应用对于线路故障检测、故障定位、故障隔离以及后续供电恢复来说有着至关重要的作用。

所以，在进行配网自动化应用的过程中，电力企业一般都会使用馈线自动化系统。

若想实现子站的馈线自动化就要借助子站实现，主站层和终端的自动化实现也是如此。

1 配网馈线自动化概述通常情况下，馈线自动化包括电缆、架空线以及电缆架空线混合线路的自动化。

该系统是以集成化通信网络为基础的配电装置，借助智能化自动化控制技术、测量技术以及传感器确保电网安全稳定运行，进而提高配电网的工作质量与运行效率。

配网馈线自动化的主要特点包括：耗能低、高稳定性、高安全性。

配网馈线自动化系统指的是变电站出线至用电设备间的线路自动化控制，通常包括如下方面：其一是正常运行状况下检测用户设备、策略设备及进行设备运行优化；其二是发生事故状况下进行检测、定位、隔离故障、转移负荷以及供电恢复。

实现馈线自动化的主要意义为：当配网系统正常运作状态下，对线路运行状况进行实时监控，采集线路中各类参数；当配网系统产生故障导致线路停电的时候，馈线自动化将识别故障位置，同时在规定时间范围内处理故障，并立即恢复供电。

实现馈线自动化需要依赖 FTU与RTU，其功能都是信息的采集与监控，不同的是FTU监控各类环网开关、负荷开关以及线路的信息，RTU 监控各馈线开关的实时数据。

馈线自动化能够实现的主要条件包括：具有连接条件、10k V主干网架的形成以及合理的电源布点。

目前，因为馈线自动化的实现依靠的是配网的分段环网建设，因此多数地区配电网络采用的辐射式并不能满足馈线自动化的需求。

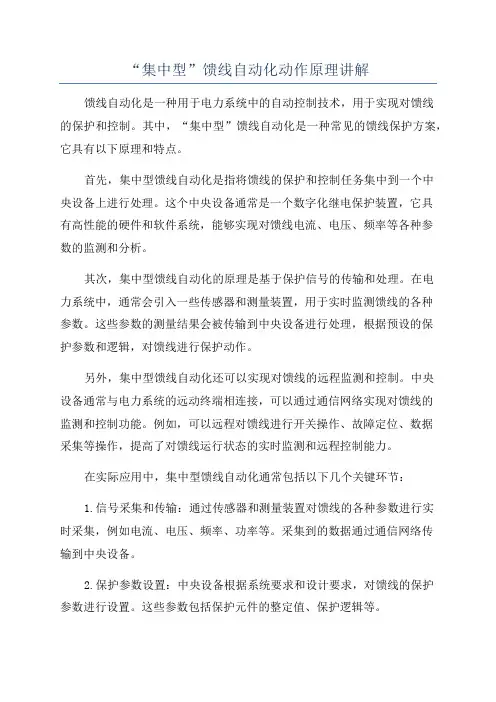

“集中型”馈线自动化动作原理讲解馈线自动化是一种用于电力系统中的自动控制技术，用于实现对馈线的保护和控制。

其中，“集中型”馈线自动化是一种常见的馈线保护方案，它具有以下原理和特点。

首先，集中型馈线自动化是指将馈线的保护和控制任务集中到一个中央设备上进行处理。

这个中央设备通常是一个数字化继电保护装置，它具有高性能的硬件和软件系统，能够实现对馈线电流、电压、频率等各种参数的监测和分析。

其次，集中型馈线自动化的原理是基于保护信号的传输和处理。

在电力系统中，通常会引入一些传感器和测量装置，用于实时监测馈线的各种参数。

这些参数的测量结果会被传输到中央设备进行处理，根据预设的保护参数和逻辑，对馈线进行保护动作。

另外，集中型馈线自动化还可以实现对馈线的远程监测和控制。

中央设备通常与电力系统的远动终端相连接，可以通过通信网络实现对馈线的监测和控制功能。

例如，可以远程对馈线进行开关操作、故障定位、数据采集等操作，提高了对馈线运行状态的实时监测和远程控制能力。

在实际应用中，集中型馈线自动化通常包括以下几个关键环节：1.信号采集和传输：通过传感器和测量装置对馈线的各种参数进行实时采集，例如电流、电压、频率、功率等。

采集到的数据通过通信网络传输到中央设备。

2.保护参数设置：中央设备根据系统要求和设计要求，对馈线的保护参数进行设置。

这些参数包括保护元件的整定值、保护逻辑等。

3.保护逻辑和分析：中央设备对采集到的数据进行逻辑判断和分析，根据预设的保护参数和逻辑，判断馈线是否存在故障，并确定采取何种保护动作。

4.保护动作：一旦中央设备判断出馈线存在故障，会触发相应的保护动作。

这些动作可以是对故障线路进行断开、对故障线路进行隔离或切换、对其他线路进行接入或切换等。

总之，集中型馈线自动化通过集中保护和控制功能于一个中央设备进行处理，实现对馈线的自动保护和控制。

它的核心原理是基于保护信号的传输和处理，通过采集和分析馈线的参数，以实现对馈线的保护动作。

配电网馈线组自动化技术及其应用分析
配电网馈线组自动化技术是为了提高配电网的运行效率和可靠性而发展的一种技术，它通过引入先进的通信与控制技术，实现对配电网馈线组的远程监测与控制，使馈线组的运行更加智能化、自动化。

1. 馈线组状态监测与故障检测：自动化技术可以对馈线组的电压、电流、功率等参数进行实时监测，能够及时发现馈线组的故障，如过流、过载、短路等，并通过报警信号向运维人员发送告警信息，以便及时采取措施进行处理。

2. 馈线组远程控制与操作：自动化技术可以实现对馈线组的分、合闸操作，可以通过远程控制终端对馈线组的开关状态进行调节，从而实现远程控制和管理。

3. 馈线组保护与自动重启：自动化技术可以为馈线组配置各种电力保护装置，如过流保护、过载保护、短路保护等，可以及时对馈线组进行保护，防止故障扩大。

在故障发生后，自动化技术还可以实现对馈线组的自动重启，提高了馈线组的可靠性和可用性。

4. 馈线组数据采集与分析：自动化技术可以实现对馈线组的数据采集和存储，可以记录馈线组的运行状态、故障信息以及其他相关数据。

通过对这些数据的分析，可以了解馈线组的运行情况，及时发现问题，并提供决策参考。

5. 馈线组运行优化与节能管理：自动化技术可以对馈线组的运行进行优化，通过对馈线组的负载、功率因数等参数进行监控和调节，实现馈线组的节能管理，降低能耗，并提高电网的运行效率。

需要指出的是，配电网馈线组自动化技术的应用是一个系统工程，需要结合配电网的实际情况和具体需求进行设计和实施。

随着智能电网的不断发展，配电网馈线组自动化技术的应用将会越来越广泛，为配电网的运行管理提供更多的便利和支持。

典型馈线自动化失败案例分析引言：馈线自动化（Automatic Feeder Line）是指使用自动化技术对传统的馈线系统进行改造和升级，实现线路维护和故障处理的智能化和自动化。

然而，在实际的馈线自动化项目中，由于各种原因，仍然存在一些失败案例。

本文将从技术、管理和人员等多个方面对典型馈线自动化失败案例进行分析，以期能够总结出经验教训，提高馈线自动化项目的成功率。

技术原因：1.技术选择不合理：一些项目在技术方案的选择上存在盲目追求新技术的情况，忽视了技术的成熟度和稳定性。

导致项目在实施过程中出现了频繁的故障和系统不稳定的情况。

2.软硬件兼容性问题：在馈线自动化项目中，硬件设备和软件系统的兼容性是一个重要的因素。

如果在项目实施中没有充分考虑到硬件和软件的兼容性问题，就会导致系统集成困难，甚至无法正常使用。

3.技术人员能力不足：在一些项目中，由于技术人员的技术能力不足，导致项目实施过程中出现了一系列的技术问题，并未能及时解决。

这些技术问题的存在，往往会对整个项目的顺利进行造成一定的影响。

管理原因：1.项目管理不规范：项目管理是保证项目成功的关键，如果项目管理不规范，就会导致项目进度延误和质量问题。

一些项目在项目管理中存在计划不合理、进度安排不合理、需求管理不规范等问题，导致项目失败。

2.项目需求变更频繁：在项目实施过程中，如果项目需求频繁变更，就会导致项目进度的延误和成本的增加。

一些项目由于需求变更频繁，无法按计划进行，最终导致项目失败。

3.项目经费不足：在一些项目中，由于项目经费不足，导致项目无法顺利进行。

项目在实施过程中面临着资金不足的问题，无法购买到所需的设备和材料，最终导致项目失败。

人员原因：1.人员配备不足：人员配备是项目实施的基础，如果项目组人员不足，就会导致项目进度的延误和质量问题。

一些项目由于人员配备不足，导致项目实施过程中无法应对突发情况，最终导致项目失败。

2.人员培训不足：在一些项目中，由于人员培训不足，导致项目实施过程中人员对新技术和系统不够熟悉，无法正常操作和使用。

集中型馈线自动化动作过程分析和提升措施于乔;王奉冲;寇岩【摘要】馈线自动化能够及时、准确地发现配电网故障,进行故障定位、隔离并恢复对非故障区域的供电.首先介绍了馈线自动化工作过程,通过分析故障定位错误和故障后供电恢复失败的典型案例,探讨了馈线自动化工作原理,分类讨论馈线自动化动作中存在的问题.针对实际运行中馈线自动化现场终端、无线通信延时,主站FA 策略和自动化线路运行状态问题等,提出了提升正确率的措施.【期刊名称】《山东电力技术》【年(卷),期】2017(044)005【总页数】3页(P72-74)【关键词】馈线自动化;配网;故障区间;恢复供电【作者】于乔;王奉冲;寇岩【作者单位】国网山东省电力公司青岛供电公司,山东青岛266002;国网山东省电力公司青岛供电公司,山东青岛266002;国网山东省电力公司经济技术研究院,山东济南 250021【正文语种】中文【中图分类】TM64随着智能电网技术的快速发展，建立一个具有可靠性、经济性、实用性和自愈性的智能配电系统是电网发展的必然趋势［1-3］。

馈线自动化（Feeder Automation，FA）是指利用自动化装置或系统，监视配电网的运行状况，及时发现配电网故障，进行故障定位、隔离和恢复对非故障区域的供电。

FA启动后会出现动作失败的情况，例如故障区间定位错误或无法恢复供电，本文主要针对FA失败原因进行分析并提出相应的提升措施。

根据配电线路安装的自动化开关的不同类型，FA动作策略可分为电压型故障处理、电流型故障处理、混合型故障处理、看门狗故障处理及级差保护故障处理等多种处理方式［1］。

目前青岛配电线路上自动化设备均为电流型开关，因此，仅对电流型故障处理进行说明，采用电流型开关的馈线自动化模式也称为集中型馈线自动化。

1.1 故障处理启动青岛集中型馈线自动化启动条件为变电站10 kV出口断路器开关分闸，同时保护信号动作，且二者时间差应在10 s之内。

若主站中该线路运行状态为“在线”，则正常启动故障处理程序。
