2017-2018年中考物理专题复习题：电压和电阻-教师用卷

初三物理电压电阻测试卷有答案一、选择题（共18道总分36分）1、在图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。

一段时间后，电压表V的示数不变，电流表A的示数变大，若故障只发生在两个电阻R1或R2上，用某完好的电阻R（R＜R1＜R2）替换R1，替换后电压表的示数不变，电流表的示数变得更大（没有超过电流表量程），则A．R1可能断路B．R2一定断路C．R1可能短路D．R2一定短路2、如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（）A．L1变暗，L2亮度不变B．L1、L2都变亮C．L1变亮，L2变暗D．L1、L2都变暗3、光敏电阻的特点是有光照射它时阻值变小.如图所示是某小区门口利用光敏电阻设计的行人监控装置, R1为光敏电阻, R2为滑动变阻器,A、B间接监控装置,则：（）A.当有人通过通道而遮蔽光线时,A、B间电压降低B.当有人通过通道而遮蔽光线时,通过R1的电流变大C.当仅增大R2连入电路中的阻值时,通过R1的电流变大D.当仅增大R2连入电路中的阻值时,可降低A、B间的电压4、如右图，为了让灯泡发光，其中a、b分别为（）A．a、b都是电压表B．a、b都是电流表C．a是电压表，b是电流表D．a是电流表，b是电压表5、如图所示，当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大.可能的故障是（）A．L1断路B．L2断路C．L2短路D．L1短路6、如图3所示，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列说法正确的是（）A.电流表的示数变大B.电压表的示数不变C.电压表的示数变小D.灯泡变暗7、如图2，滑动变阻器的四种接法中，当滑片P向左滑动时电阻变大的是（）8、下列哪个物理量是决定导体电阻大小的因秦之一()A.导体的长度B.导体的材料C.导体两端的电压D.导体实际消耗的电功率9、图所示为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P 向右移动时，可使通过滑动变阻器的电流变大的接法是()10、如图所示，闭合开关，两灯并联，各电表都能正常工作，下列判断正确的是（）A.a、b、c都是电流表B.a、b、c都是电压表C.a、c是电压表，b是电流表D.a、c是电流表，b是电压表11、根据表中所提供的数据，可以确定适宜制作保险丝的是()金属铅铜铁钨长1 m，横切面积1 mm2的导0.206 0.017 0.096 0.053线在20℃时的电阻/Ω在标准大气压下的熔点/℃328 1 083 1 535 3 410A.铅B.铜C.铁D.钨12、如图3所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是A．灯L1和灯L2串联B．灯L1和灯L2并联C．通过灯L1和灯L2的电流一定相等D．灯L1和灯L2两端的电压不一定相等13、(2015怒江模拟)如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是( )A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路14、如图，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是A. V1示数为6V B. V1示数大于6V C.V示数小于6V D. V示数大于6V15、超导材料是一种电阻为零的材料，小明预测超导材料将会在以下方面得到应用，你认为其中合理的是A．制而成电饭锅的发热体B．作为远距离输电导线C．制成滑动变阻器的电阻线D．制成白纸灯泡的灯丝16、如图所示的各电路图中，电压表能测L灯两端电压的是（）1A．B．C．D．17、如图所示的电路中，闭合开关S，已知电源电压为6V，L两端的电压为11V，则下列说法正确的是：A．电压表的示数为1V B．电压表的示数为5VC．电压表的示数为6V D．电压表的示数为7V18、使用手电筒时发现小灯泡不亮，造成该现象的原因不可能的是（）A．开关处出现短路B．小灯泡灯丝断了C．小灯泡接触不良D．电池两端电压过低二、填空题（共10道总分30分）19、有A、B、C三根导线，其中A、B是铜导线，C是镍铬合金线．A、B两根导线的长短相同，A比B粗；B、C两根导线的长短、粗细都相同，则三根导线中电阻最大的是，电阻最小的是．20、如图10所示，电阻箱的读数为________Ω。

初三物理电压和电阻专项综合练习题（含答案） 一、选择题1．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（ ）A. 当导体两端电压和通过导体的电流为零时，导体的电阻为零B. 当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半C. 电阻是导体本身的一种性质，所以温度不论如何变化，电阻也不可能变为零D. 电阻是导体本身的一种性质，与电压和电流无关【答案】 D【解析】 【解答】导体的电阻是导体自身的性质，和导体的材料、长度、横截面积有关， 和电压、电流大小无关， ABC 不符合题意， D 符合题意。

故答案为： D.【分析】根据电阻大小的影响因素是导体的材料、长度、横截面积解答。

【解答】焦耳是能量的单位；欧姆是电阻的单位；瓦特是功率的单位；牛顿是力 B 符合题意 .分析】电阻的单位是欧姆3．如图所示的电路中，电源电压不变，开关 S 闭合，灯 L 1和 L 2 都正常发光一段时间后， 突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（ ）2．在如图所示的四位科学家中，以其名字命名电阻单位的是（解析】的单位； 故答案为： B.答案】 B欧姆B. 牛顿A. 灯 L 1短路B. 灯 L 2 短路C. 灯 L 1 断路D. 灯 L 2 断 路【答案】 D【解析】 【解答】 A 、如果灯泡 L 1 短路，整个电路短路，电流表电压表示数最终都变为 零， A 不符合题意；B 、如果灯泡 L 2短路，整个电路短路，电流表电压表示数最终都变为零， B 不符合题意．C 、如果灯泡 L 1 断路，不发光；电流表断路无示数， C 不符合题意；D 、如果灯泡 L 2 断路，电流表测量 L 1 支路电流不受影响，示数不变；电源电压不变，电压 表示数不变， D 符合题意； 故答案为： D【分析】结合选项，注意分析与题目条件符合的选项即可 .4．下列关于导体电阻的说法中，正确的是（）A. 粗导线的电阻一定比细导线的电阻小B. 导体中没有电流通过，导体就没有电阻C. 一根金属丝被均匀拉长后，它的电阻变大D. 电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零【答案】 C【解析】 【解答】解： A 、导体的电阻与导体的材料、长度和横截面积有关，只比较导线 的粗细无法确定电阻的大小， A 不符合题意；B 、电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、 横截面积、温度有关，而与导体两端的电压、通过的电流无关， B 不符合题意；C 、金属丝被均匀拉长后，长度变长，横截面积变小，电阻变大， C 符合题意；D 、电阻是导体的一种属性，其大小除与导体的材料、长度、横截面积有关外，还受温度 影响，当温度足够低时，电阻会变为零，成为超导体， D 不符合题意。

电压电阻一、选择题1. 在下边的电路中，闭合开关S，能用电压表丈量L 2两头电压的是（）【答案】 C2.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图， a、b、 c 是它的是三个接线柱， a 、 c 分别与弧形电阻丝的两端相连， b 与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调理灯泡亮度，以下剖析正确的选项是（）A．电位器与灯泡并联B．电位器是经过改变接入电路中电阻丝的长度来改变灯泡亮度的C ．若只将 a 、 c 接入电路，顺时针转动旋钮时灯泡变亮D ．若只将 b 、 c 接入电路，顺时针转动旋钮时灯泡变暗【答案】 B3.（2016玉林）一段1 m 长的电阻丝，以下做法能使它的电阻增大的是（）A．对折B．长度拉伸为本来的 2 倍C．剪掉一半D．表面涂上绝缘资料【答案】 B4.（2016鄂州）已知甲、乙两灯的额定电压均为 6 V，如图是甲、乙两灯电流随其两头电压变化的曲线。

现将两灯串连后接在某一电源两头，要使此中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为（）A．0.5 A 12 VB． 1.5 A 12 VC． 1.5 A 8 VD． 0.5 A 8 V【答案】 D5.（ 2016 自贡）为节俭用电，小明老是顺手关掉家中临时不使用的家用电器，每多封闭一个家用电器，家庭电路里变大的物理量是（）A．总电阻B．总电流C．总功率D．没法判断答案： A6.（ 2016 台州）在番茄上相隔必定距离分别插入铜片和锌片，即为番茄电池。

将铜片、锌片与电压表相连，以下图。

以下说法正确的选项是（）A．锌电极是番茄电池的正极B．番茄电池可将化学能转变为电能C．番茄电池形成通路后，电子将从铜电极流出D．将电压表直接接在该番茄电池上，会破坏电压表答案： B（）7. （ 2016 成都）以下要素中，对导体电阻大小有决定作用的是A ．导体能否接入电路B ．导体两头的电压C．经过导体的电流D ．导体的长度答案： D8.（2016天津）将一根金属导线平均拉长后，其电阻（）A.变大B.变小C.不变D.没法判断答案： A9.（ 2016 枣庄）某学习小组在一次实验中利用电压表和电流表丈量出了多组数据，并记录如表中，请依据表中给出的数据，剖析判断出他们实验时所使用的电路图可能是（）U /VI/A答案： D10.（2016黔东南）以下科学方法中，表达错误的选项是（）A．两个 5Ω的电阻串连与一个 10 Ω的电阻成效同样，运用了变换法B．依据增大摩擦力的方法想到减小摩擦力的方法，运用了逆向思想法C．研究杠杆均衡条件，运用了概括法D．在学习电压时，常比较水压来理解电压，运用了类比法【答案】 A11.（2016绥化）以下图，对于电流表和电压表的使用方法中正确的选项是( )【答案】 A12.（ 2016 三明）小明的奶奶有顺手关灯的好习惯。

中考物理总复习《探究电流与电压、电阻的关系-测量电阻》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、探究电流与电压、电阻的关系1.在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器甲“10Ω；2A”和滑动变阻器乙“20Ω；1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。

（1）注意在连接电路时，开关必须处于状态；（2）用笔画线代替导线，将图甲的实验电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉）；（3）正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是（答出一种情况即可）；（4）排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示，正确记录后，小明又改用10Ω电阻继续实验，闭合开关后，小明应将滑片P向（选填“左”或者“右”）移动至电压表示数为V；（5）小明在实验中所选用的滑动变阻器应该是（选填“甲”或“乙”）；（6）利用老师给的器材，还能完成的电学实验有：（写出一个即可）。

2.小刚同学在探究电流与电阻的关系时，设计了如图甲所示的电路，部分实物连接情况如图乙所示。

其中电源电压恒为4.5V，滑动变阻器R0最大阻值为80Ω，定值电阻R备有阻值分别为5Ω、10Ω、25Ω、50Ω各一个。

（1）请根据甲图电路图，在乙图中用笔画线代替导线将实物电路连接完整（要求滑片P右移时接入阻值变大）；（2）正确连好电路，移动滑片P到最大阻值处，闭合开关后发现电流表示数为零，电压表示数接近电源电压。

故障原因是定值电阻R ；（3）故障排除后，小刚先用5Ω电阻实验，闭合开关，调节滑片P，使电压表示数为2V，并记录此时电流表的示数，断开开关；将5Ω电阻换成10Ω，闭合开关，将滑片P向（选填“A”或“B”）端适当移动，使电压表示数为2V，记录此时电流表的示数；（4）更换其余电阻继续实验，根据4组数据作出I=1/R图像如图丙所示；分析I=1/R图像可得出：在电压一定时，电流与电阻成；（5）小刚学习了伏安法测电阻后，用刻度尺、电流表和已知最大阻值为R1的滑动变阻器来测量未知电阻R x的阻值。

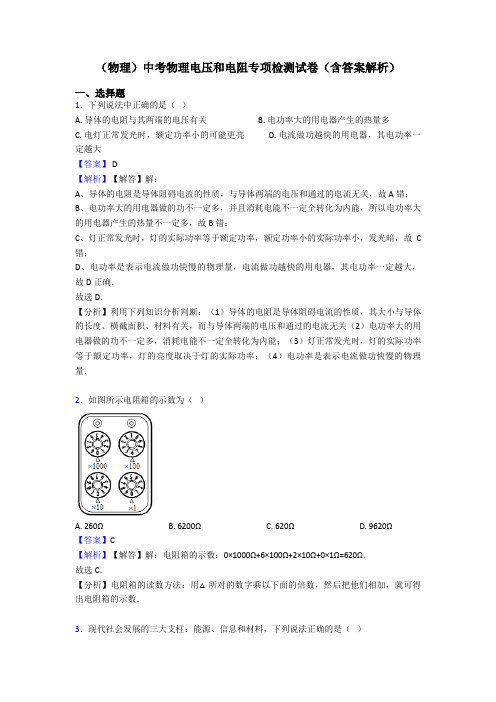

（物理）中考物理电压和电阻专项检测试卷（含答案解析）一、选择题1．下列说法中正确的是（）A. 导体的电阻与其两端的电压有关B. 电功率大的用电器产生的热量多C. 电灯正常发光时，额定功率小的可能更亮D. 电流做功越快的用电器，其电功率一定越大【答案】 D【解析】【解答】解：A、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关，故A错；B、电功率大的用电器做的功不一定多，并且消耗电能不一定全转化为内能，所以电功率大的用电器产生的热量不一定多，故B错；C、灯正常发光时，灯的实际功率等于额定功率，额定功率小的实际功率小，发光暗，故C 错；D、电功率是表示电流做功快慢的物理量，电流做功越快的用电器，其电功率一定越大，故D正确．故选D．【分析】利用下列知识分析判断：（1）导体的电阻是导体阻碍电流的性质，其大小与导体的长度、横截面积、材料有关，而与导体两端的电压和通过的电流无关（2）电功率大的用电器做的功不一定多，消耗电能不一定全转化为内能；（3）灯正常发光时，灯的实际功率等于额定功率，灯的亮度取决于灯的实际功率；（4）电功率是表示电流做功快慢的物理量．2．如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．3．现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是（）A. 太阳能、风能、核能都是不可再生能源B. 手机移动通信是利用电磁波来传递信息的C. “北斗”导航系统是利用超声波进行定位和导航的D. LED灯的核心元件发光二极管是由超导材料制成的【答案】 B【解析】【解答】解：A、太阳能、风能是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故A错误；B、手机是利用电磁波来传递信息的，故B正确；C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播．故“北斗”导航是利用电磁波进行定位和导航的，故C错误；D、LED灯的核心元件发光二极管是由半导体材料制成的，故D错误．故选B．【分析】利用下列知识分析判断：（1）能在短时间内形成的能源属于可再生能源，不能在短时间内形成的能源属于不可再生能源；（2）手机是利用电磁波来传递信息的；（3）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中传播，所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的；（4）二极管是由半导体做成的器件，它具有单向导电性．4．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.5．下列关于电阻的说法正确的是（）A. 滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B. 长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C. 一切导体的电阻都随着温度的升高而增大D. 当导体中电流为零时，导体的电阻也为零【答案】B【解析】【分析】（1）材料、长度、横截面积、温度都影响电阻，而在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；（2）在长度为1m，横截面积为1mm2，温度为20℃时，做保险丝的铅锑合金比铜电阻大，即保险丝比铜电阻率大；（3）导体的电阻与温度有关，有的导体电阻随温度升高而增大，有的导体电阻随温度的升高而减小；（4）电阻是导体本身的性质，不受外界电流、电压的影响．【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故A错误；B、保险丝是根据电流的热效应，当电路中电流过大时熔断自己来保护电路的，这说明保险丝比铜的电阻率大，故B正确；C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故C错误；D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响，故D 错误．故选B．【点评】（1）当电阻一定时，电流与电压成正比，当电压为0时，电流也为0，不要误以为电压为0时，电阻变成0了；（2）记住影响电阻大小的四个因素．6．在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3，则U1、U2、U3的关系正确的是（）A. U1=U2+U3B. U1=U2=U3C. U1＞U2＞U3D. U3＞U2＞U3【答案】 B【解析】【解答】解：由图可知，两盏灯并联，V1并联在L2两端，所以V1测量L2两端的电压；而V3与L1并联，所以V3测量L1两端的电压；V2直接并联在电源两端，所以V2测量电源电压；并联电路的电压关系为：并联电路中各支路两端的电压相等，即U=U1=U2=U3．故选B．【分析】分析电路结构，明确各电路元件的连接方式，明确各电压表所测电路电压间的关系．7．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（）A. 电压表V示数不为零，电流表A示数为零B. 电压表V示数不为零，电流表A1示数为零C. 电压表V示数为零，电流表A1示数不为零D. 电压表V示数为零，电流表A示数不为零【答案】 B【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.故答案为：B.【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．8．下列图中，滑动变阻器的接线方法正确的是（）A. B. C. D.【答案】D【解析】【解答】解：A、图中接了上面两接线柱，相当于导线，故A错误；B、图中接了下面两接线柱，相当于定值电阻，故B错误；C、图中下面接在了滑动变阻器的腿上，没有接在接线柱上，故C错误；D、图中滑动变阻器按一上一下原则接线，对电路起调节作用，故D正确．故选D．【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度改变电阻，需按一上一下的原则接线．9．对生活中物理量的认识，下列数据最接近实际的是（）A. 教室里课桌的高度约为75dmB. 一节新干电池的电压约为36VC. 九年级学生100m短跑的成绩约为8sD. 在我们就读的学校，水沸腾时的温度约为98℃【答案】 D【解析】【解答】解：A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm=8dm左右．此选项不符合实际；B、一节干电池两端电压为1.5V．此选项符合实际；C、九年级学生100m短跑的成绩约为13s左右．此选项不符合实际；D、液体的沸点与气压有关，如果气压低于一个标准大气压，水可以在98℃时沸腾，此选项符合实际。

初三物理电压电阻测试卷有答案一、选择题（共18道总分36分）1、用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关2、如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（）3、假如科学家在不久的将来研制出了常温下的超导体，则它适合于制作成A．保险丝B．输电线C．灯丝D．电阻丝4、如图3所示的电路，电阻，串联在电路中，电源电压，闭合开关K，电压表的示数约为4V，则A．R1断路B．R2短路C．R3短路D．安培表示数为1.5A5、在如图所示的电路中，当开关S闭合后，灯L1不亮，L2亮，电压表有示数，则下列说法中正确的是（）A．灯L1与L2并联，L1的灯丝断了B．灯L1与L2并联，L1被短路了C．灯L1与L2串联，L1的灯丝断了D．灯L1与L2串联，L1的实际功率比L2的小很多6、在如图所示的电路中，闭合开关S后，灯泡L1不亮，L2亮，电压表无示数，其故障原因可能是()A．L1断路B．L2断路C．Ll短路D．L2短路7、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：（）A．P1放在最右端，P2放在最右端;B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端;D．P1放在最左端，P2放在最右端.8、在做电学实验时，下列注意事项正确的是（）A．接线过程中开关应该是断开的B．接线应该从用电器开始，开关靠近正极C．滑动变阻器的滑片应放在中间D．电流表和电压表后接9、将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d10、在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：故障现象可能原因检修方法灯泡不亮灯泡的灯丝断了换新灯泡灯头内的电线断了连接好灯头、开关等处的接线松动检查加固从电路的组成来看，上述故障现象的原因可以概括成A.开路B.短路C.通路D.开路或短路11、如图4甲所示的电路中，在M、N两点间接入滑动变阻器，要求闭合开关S 后，在滑片P向左滑动的过程中，灯泡的亮度逐渐变亮。

初三物理电压电阻测试卷有答案一、选择题（共18道总分36分）1、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A．V1示数为6V B．V1示数大于6V C．V示数小于6V D．V示数大于6V2、将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d3、小明用如图7所示的器材研究"影响电阻大小的因素"。

a,b为长度一样的镍铬合金丝，b比a的横截面积大。

关于此实验，下列说法正确的是（）A.利用此装置能探究导体电阻的大小和横截面积、长度的关系B.利用此装置只能探究导体电阻大小和横截面积的关系C.小灯泡越亮，表示接入的合金丝电阻越大D.为了准确比较两条合金丝的电阻，可在电路中串联一个电压表4、小璇按照物理属性的不同将六种物品分成了甲、乙两组，其中甲组有铝条、铅笔芯、水银；乙组有玻璃、陶瓷片、干木棒，小璇这样分类所依据的物理属性是（）A．密度B．导电性C．硬度D．磁性5、如图所示，两盏相同的电灯在闭合开关后都能发光．过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是A．电灯L1短路B．电灯L2短路C．电灯L1灯丝断了D．电灯L2灯丝断了6、LED灯是一种新型的高效节能光源，它的核心元件是发光二极管．制成这种发光二极管的主要材料是A．陶瓷材料B．金属材料C．半导体材料D．超导材料7、如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V8、在"探究影响导体电阻大小的因素"的活动中，小刚发现实验器材中金属丝只有一根，其它器材足够，那么下面的一些探究活动他不可能完成的是A、探究导体电阻与材料的关系；B、探究导体电阻与长度的关系；C、探究导体电阻与横截面积的关系；D、探究导体电阻与温度的关系。

中考物理《电阻和电压》专项练习题(附答案) 一、单选题1．关于欧姆定律公式I=UR及其变形式的理解，下列说法正确的是（）A．导体两端的电压为零时，导体的电阻也为零B．导体的电阻与两端电压成正比，与通过的电流成反比C．导体的电阻一定时，导体两端的电压与通过导体的电流成正比D．导体两端的电压一定时，通过导体的电流与导体的电阻成反比2．一只20Ω的定值电阻与一个最大阻值为60Ω的滑动变阻器并联，当滑动变阻器的滑片在两端之间滑动时，总电阻的变化范围是（）A．20Ω与60Ω之间B．0Ω与15Ω之间C．15Ω与20Ω之间D．0Ω与20Ω之间3．关于半导体，以下说法错误的是（）A．计算机的集成电路是用半导体材料做成的。

B．楼道自动开关中的光敏电阻可能是半导体制成的。

C．半导体的导电性能受温度、光照等外界因素影响很大。

D．盐水的浓度对导电性能有很大的影响，降低盐水的浓度就可以使盐水成为半导体。

4．关于公式R=UI，下列说法中正确的是()A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比D．当导体两端的电压为零时，导体的电阻也一定为零5．如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，关于两个电表的示数变化，下列判断中正确的是（）A．如果是灯断路，则电压表示数变大B．如果是灯短路，则电流表示数变大C．如果是电阻断路，则电压表示数为零D．可能是电阻R断路，则电流表示数变大6．一段导线的电阻是4Ω，将它对折后接入电路中，则对折后的电阻()A．大于4ΩB．小于ΩC．等于4ΩD．无法判断7．如图所示的电路，元件均完好无损，但开关S1、S2同时闭合时，灯L2亮L1不亮，由此可知电路故障的原因可能是（）A．导线的绝缘层夹到S1的接线柱内，S1接触不良B．导线的绝缘层夹到S2的绝缘柱内，S2接触不良C．电源的两极跟导线接触不良D．灯L2的灯座两接线柱被短路8．如图甲电路，电源电压保持不变。

2017年物理最新中考题—电阻篇（人教版16.3）.doc一．选择题（共15小题）1．关于电压、电流和电阻，下列说法正确的是（）A．导体的电阻由它两端电压和通过的电流决定B．电荷移动就能形成电流C．电路中有电流时它两端一定有电压D．电压的作用是电路中产生自由电荷2．越来越多的家庭选择LED电灯作为照明光源，某广告中说道：“选择LED，你就是选择了节能”，其中“节能”体现了LED电灯的下列哪个优点（）A．无紫外线辐射B．发光效率高C．使用寿命长 D．对环境无污染3．使用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的（）A．长度B．横截面积C．材料D．温度4．导体的电阻与下列哪个因素无关（）A．导体的材料 B．导体的粗细C．导体的长度 D．导体两端的电压5．随着技术的进步，LED常被用作光源或信号显示器，制作LED的关键材料是（）A．绝缘体B．普通导体C．超导体D．半导体6．材料、横截面积均相同的两根电阻丝（温度相同），a的长度大于b的长度，则（）A．a的电阻小于b的电阻B．a的电阻等于b的电阻C．a的电阻大于b的电阻D．无法判断a与b电阻的大小7．如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮．导致铅笔芯接入电路的电阻变小的主要因素是（）A．材料B．长度C．温度D．横截面面积8．下列因素中，对导体电阻大小有决定作用的是（）A．导体是否接入电路B．导体的长度C．通过导体的电流D．导体两端的电压9．关于导体的电阻，下列说法中正确的是（）A．导体导电说明它对电流没有任何阻碍作用B．导体的电阻越大，说明它对电流的阻碍作用越小C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关D．导体的电阻由它两端的电压和通过的电流决定10．青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（）A．B．C．D．11．一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2倍C．剪掉一半D．外表涂上绝缘材料12．集成电路是二十世纪最重要的发明之一，现代的收音机、电视机、手机、计算机等设备中都有集成电路，如图所示，是某数码相机的图象传感器．关于集成电路主要是由下列哪一种材料制成（）A．超导体B．金属导体C．半导体D．绝缘体13．将一根金属导线均匀拉长后，其电阻（）A．变大B．变小C．不变D．无法判断14．2014年诺贝尔物理学奖颁给了发明蓝色二极管的三位科学家，他们的这项发明实现了利用二极管呈现白光，且发光效率高．LED灯（即发光二极管）不具有的特点是（）A．亮度高B．能耗低C．寿命长D．发热多15．将电阻为1欧姆的均匀铜棒拉成半径为原来的的铜线，则这时铜线的电阻为（）A．3ΩB．81Ω C．9ΩD．18Ω二．填空题（共17小题）16．科学家发明一种由石墨烯制成的“排热被”，把它覆盖在电子元件上，能大幅度降低电子元件工作时的温度．这说明石墨烯具有良好的（选填“导电”或“导热”）性；用半导体材料制成的发光二极管具有导电的属性．17．有一种用新型材料制成的电阻，小明通过实验探究该电阻大小与某个预想的因素是否有关．他将该电阻、电流表和开关串联起来，接在电源两端．先用冷风使电阻降温，闭合开关，观测电流表示数为I1，并记录，断开开关．再用热风使电阻升温，闭合开关，观测电流表示数为I2，并记录．他发现：I1＜I2．则小明所探究问题的自变量是：．18．电视机有许多电子原件，其中的半导体二极管具有性；电视机荧光屏上经常有许多灰尘．这主要是因为荧光屏带了电荷，能够轻小物体．19．两段材料相同、长度相等、横截面积不同的圆柱形导体A、B，A比B的横截面积大，它们的电阻关系是R A R B；将它们串联在电路中，如图所示，则通过它们的电流关系是I A I B．（以上两空均填“＞”、“=”或“＜”）20．2014年诺贝尔物理学家奖颁发给蓝色发光二极管发明者．二极管是用（选填“导体”“半导体”或“绝缘体”）材料制成的、正是因为集齐、绿、蓝三原色的LED光，才能产生照亮世界的LED白色光源．21．刘老师在课堂上做了一个演示实验．实验器材有：玻璃泡破碎但钨丝完好的废白炽灯、标有“6V 6W”的小灯泡L、蓄电池、开关S、酒精灯、火柴、导线若干．连接的电路如图所示，当闭合开关S时，小灯泡L正常发光，然后用点燃的酒精灯对白炽灯的钨丝加热，可观察到小灯泡L的亮度明显变暗，此时通过小灯泡L的电流变．这个实验说明了电阻跟有关．22．LED灯是一种特殊的二极管，按物质的导电性来分类，制作二极管的材料属于体；要使LED灯发出白光，可用红、、蓝三种色光混合而成．23．二极管由材料制成，在社会各领域应用广泛．小满在学习了二极管的相关知识后，将二极管与电流表串联起来（如图所示），对电流表起保护作用，这是利用了二极管的特性．24．如图，薄片形电阻的长与宽之比为3：2，左边两角截去半径为r的圆角，右边处挖去一个半径也为r的圆孔．测得A、B间的电阻为R，则C、D之间的电阻为．25．根据电流表和电压表的知识推断，图示表头的仪器是测量（填物理量的名称）的仪表，指针所指示的物理量的大小是，此仪器的刻度与电流表、电压表的区别是（写出一点即可）：．26．阅读下面短文，回答问题：二极管的导电特性，二极管是一种电学元件，它最重要的特性就是单向导电性．图1甲所示是二极管的实物图和它的电路图符号．在电路中，电流只能从二极管的正极流入，负极流出．下面通过简单的实验说明二极管的单向导电性．方法是：将二极管与一个小灯泡、一个开关串联接在干电池两端．闭合开关后，若灯泡亮，表明二极管的连接方式是图1乙所示，这种连接方式相当电路中的通路状态；若灯泡不亮，表明二极管的连接方式是图1丙所示．这种连接方式相当于电路中的断路状态．这个实验很直观地说明了二极管的单向导电性．把二极管、小灯泡．电池、开关分别连接成图2所示电路，请分别说明闭合开关后甲、乙电路中的小灯泡是否发光？．27．图中高压输电线上的装置是导体，它的作用是将四根导线并联起来，相当于增大了导线的，从而减小了输电导线的，这样就能大大减少输电线上电能的损失．28．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，则R AB R BC，将它们串联后连入电路中，则电流I AB I BC（填“＞”、“＜”或“=”）．29．甲、乙两导体的材料和长度相同，甲的横截面积小于乙的横截面积，则甲的电阻乙的电阻；若将它们串联在电路中时，通过甲的电流乙导体的电流；若将它们并联后接入电路，则甲两端的电压乙导体两端的电压．（均选填“大于”、“等于”或“小于”）30．如图所示是发光二极管的示意图，我们把它连入电路中，当较长的接线脚接A接线柱，短脚接B接线柱时，发光二极管和小灯泡都发光；如果把二极管的两极调换后再接入电路，发光二极管和小灯泡都不光，这说明发光二极管具有的性质．发光二极管是由（选填“半导体”或“超导体”）材料制成的，这种材料的导电性与绝缘体相比，其导电性更（选填“强”或“弱”）．31．如图所示是电路，铜丝和镍络合金丝长短与粗细均相同．闭合开关后，通过观察，可以比较导体电阻的大小，这种研究方法叫（选填“转换法”或“等效替代法”）．这个实验装置是研究电阻大小与导体的的关系．32．如图所示是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的横截面积，从而减小了导线的，以达到减少输电线上电能损失的目的，这个装置应该是（填“导体”或“绝缘体”）．三．多选题（共11小题）33．小倩用如图所示器材探究影响导体电阻大小的因素，实验板上固定了四根金属丝．A、B、C的长度均为1m，D的长度为0.5m；A、B的横截面积相同，材料不同；B、C的材料相同，但横截面积不同；B、D的材料和横截面积都相同．下列说法中正确的是（）A．探究导体电阻大小与横截面积是否有关应选用B和C金属丝接入M、N两点间B．探究导体电阻大小与导体长度是否有关应选用A和D金属丝接入M、N两点间C．将B和D金属丝分别连入M、N两点间，连金属丝D时电流表示数大一些D．该实验装置能探究导体电阻与导体材料是否有关34．小阳想探究铅笔芯的电阻大小与哪些因素有关，选取了两根横截面积不同、长度和材料均相同的铅笔芯a和b，如图所示连入电路，下列说法中正确的是（）A．该实验可以通过灯泡的亮度反映铅笔芯电阻的大小B．该实验可以探究铅笔芯的电阻大小与材料是否有关C．该实验可以探究铅笔芯的电阻大小与横截面积是否有关D．该实验可以探究铅笔芯的电阻大小与长度是否有关35．影响电阻大小的因素有（）A．材料B．电流C．长度D．电压36．20世纪初，科学家发现，某些物质在温度很低时，电阻就变成了零，这就是超导现象，目前已经开发出一些“高温”超导材料．超导材料可以用在下列哪些地方以大大降低由于电阻引起的电路损耗（）A．发电机线圈 B．保险丝C．电风扇D．电磁铁37．现有一根较长的粗细均匀的电阻丝，如图所示，利用他们可以探究影响电阻大小跟导体（）A．温度的关系 B．材料的关系C．长度的关系 D．横截面积的关系38．在科学实践课上，同学们在土豆上分别插入铜片和锌片，制成了土豆电池，将土豆电池与LED连接成如图所示的电路，LED立即发光．当LED的长引脚与铜片相连时，LED发光；当LED的短引脚与铜片相连时，LED不发光．则下列说法中正确的是（）A．LED具有单向导电性B．铜片相当于电池的负极C．LED的正极应与锌片相连D．土豆电池可将化学能转化为电能39．如图所示两个实验，1用酒精灯加热金属丝，2将灯丝断开的玻璃芯加热到红炽状态时，灯泡将发光，下面描述这两个实验现象中说法正确的是（）A．加热金属丝会使其电阻变小，电流表示数增大B．加热使玻璃芯由绝缘体变成了导体C．第一个实验说明导体电阻受温度影响，第二个实验说明，导体和绝缘体可以相互转化D．不加热时，这两个实验所示的电路在闭合开关后没有电流40．现有一根较长的粗细均匀的电阻丝和如图所示的电路，利用它们可以探究影响电阻大小跟导体（）A．温度的关系 B．长度的关系C．横截面积的关系D．材料的关系41．当温度降到很低时，某些金属导体如铝在﹣271.76℃以下，铅在﹣265.95℃以下时，电阻就变成了零，这种现象称为超导现象．假如白炽灯的灯丝、电动车内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是（）A．白炽灯仍能发光且更省电B．电动机仍能转动且效率更高C．电饭锅仍能煮饭且效率更高D．输电线仍能导电且更减少电损耗42．关于下列物质的性质及其应用，说法正确的是（）A．LED是灯是新型节能灯，它的核心元件发光二极管是由半导体材料制成的B．如果能把超导材料应用于实际，它可以用来制作电子元件C．氢的热值很大，所以可以作为火箭的燃料D．冷却汽车发动机用水是由于水的沸点高43．若要使连入电路中的一根铜导线的电阻变大，可采取的措施为（）A．将这根导线对折后连入电路中B．将这根导线拉长后连入电路中C．用长度、横截面积相同的铝导线代替铜导线连入电路中D．增大导线两端的电压或减小通过导线的电流四．实验探究题（共5小题）44．在研究导体电阻与哪些因素有关的实验中，小明采用了图中所示的电路．闭合开关，夹子P向左滑动时，电阻丝连入电路的长度变长，观察到电流表示数变小，灯的亮度变暗．小明在得出导体电阻与长度关系的同时，还得出”灯泡的亮度由电流大小决定“的结论．（1）你认为小明关于灯泡的亮度由电流大小决定的结论是的．（2）小丽用L1“6V 3W“和L2”6V 2W“的两个小灯泡及6V的电源等器材，设计如下实验来验证小明的结论是否正确，请你帮她将实验步骤填写完整：①将两个小灯泡串联，接到6V的电路中，则通过两灯的电流；灯两端的电压较大；可观察到灯较亮；②将两个小灯泡并联，接到6V的电路中，则两灯两端的电压；通过灯的电流较大，可观察到灯较亮．（3）由以上实验可以得出灯泡的亮度由决定．45．小禹在复习“探究导体的电阻与哪些因素有关”的实验时，产生了一些疑惑；实验中为什么选择不常见的镍铬合金作为研究的导体，而不选用常见的铜丝？难道选用钢丝会不利于探究？带着这些思考，小禹决定进行实验验证；（1）为了能够更好地反映出电阻的变化，小禹可以在如图所示的电路中接入，且与研究导体联．（2）连接电路时，开关必须处于状态．（3）实验中，选择一根带鳄鱼夹的导线，主要是为了方便改变．（4）分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表，对比实验记录，发现用作为研究导体，实验现象不明显．不明显之处是：．（5）通过实验，小禹解开了心中的疑惑，并进一步理解了滑动变阻器的原理及其在电学实验中的作用，如在图2所示的“探究电流与电阻的关系”实验中，将电阻R由5Ω换成10Ω后，滑动变阻器的滑片应该向（选填“上”或“下”）端移动，以起到使电阻R两端电压的作用．46．导体电阻的大小与哪些因素有关呢？对于这个问题，小明想起课堂上老师把电压比作水压，把电流比作水流，于是他想：电阻也可以比作是水管对水流的阻力．他还想到水管内部粗糙程度、有无杂物和它的长短粗细都可能导致水管对水流的阻力不同，因此经过分析，他提出了以下几种猜想：猜想1：导体的电阻可能跟导体的材料有关；猜想2：导体的电阻可能跟导体的长度有关；猜想3：导体的电阻可能跟导体的横截面积有关：为了验证自己的猜想，实验室有如下表格中的7种电阻丝，则：（1）若要探究电阻跟横截面积的关系，可依次把如图中M、N跟电阻丝、（选填导线代号）的两端连接，闭合开关记下电流表示数，分析比较这两个金属丝电阻大小．（2）若依次把M、N跟电阻丝C、F的两端连接；闭合开关记下电流表示数，分析比较这两个金属丝的电阻大小，这时探究的是电阻跟导体的的关系．（3）在上面的实验中，电阻的大小并不能直接观察，而是通过电流表的示数反映出来的，电流表的示数越大，说明电阻丝的电阻越．47．学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池（电压恒为 1.5V）各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，小明将合金丝以不同方式分别接入电路A、B 之间，闭合开关S后，记录的数据如表．根据实验数据，回答下列问题：（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中．（2）导体电阻的大小跟材料、长度和横截面积的关系．A．电阻的大小与长度的关系是：；B．电阻的大小与横截面积的关系是：．（3）分析表中的实验数据，还可以得出导体的电流与电阻的关系：．（4）实验中一根合金丝的电阻为Ω，若该合金丝的横截面积为1mm2，则一根合金丝的长度是m．（已知该合金丝长1m，横截面积1mm2的阻值为1Ω）48．如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同（1）该实验是通过观察的示数间接比较导线电阻的大小．（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的有关．（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的有关．（4）选用导线分别接入电路中，是为了探究电阻大小跟导体的横截面积有关．（5）影响导体电阻大小因素除了上述因素外，还可能跟有关．五．解答题（共2小题）49．阅读下面的短文，回答问题新型发热材料﹣PTCPTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的．PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛．（1）家用固体电热灭蚊器就使用PTC陶瓷电热元件，如图（a）为其电阻随温度变化的图象，由图可知，该PTC材料的居里点温度为℃．（2）家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，若它的温度高于165℃，电阻（选填“变大”、“变小”或“不变”），功率（选填“变大”、“变小”或“不变”），使其温度（选填“升高”、“降低”或“不变”）；反之，也能自动调节．因此用PTC材料制成的电热器具有自动调节功能．（3）如图（b）所示的陶瓷电热水壶就使用了这种材料．它的发热效率较高，PTC有一个人为设定的温度．它的工作电路如图（c）所示，R0是定值电阻，其阻值不受温度的影响．R T是PTC的电阻，它的电阻值与温度的关系如图（d）所示．该电热水壶在R T设定温度（100℃）状态工作时，电路消耗的总功率1100W．则当在设定温度状态工作时，R0、R T是联，连入电路的电阻R T=Ω，R0=Ω．50．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把（甲）中还没有连接的一根导线接上，使电路完整；（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最（选填“左”或“右”）端；滑动变阻器标有（20Ω 2A）字样，其物理涵义是．（3）某次实验中，测得电压表的读数为2.1V，电流表指针偏转如图（乙）所示，则电流表的读数为I=A．（4）实验中移动金属夹P，分别测得AP段的长度l和对应的电阻值R，数据如表：分析表中数据可知：金属丝电阻的大小与长度成（选填“正比”或“反比”）；（5）根据探究结果，如果有一根材料和粗细相同的金属丝长度为1m，则它的电阻为Ω．。

中考物理电压电阻题20套(带答案)一、电压电阻选择题1．下列说法中正确的是（）A. 导体的电阻与其两端的电压有关B. 电功率大的用电器产生的热量多C. 电灯正常发光时，额定功率小的可能更亮D. 电流做功越快的用电器，其电功率一定越大【答案】 D【解析】【解答】解：A、导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关，故A错；B、电功率大的用电器做的功不一定多，并且消耗电能不一定全转化为内能，所以电功率大的用电器产生的热量不一定多，故B错；C、灯正常发光时，灯的实际功率等于额定功率，额定功率小的实际功率小，发光暗，故C 错；D、电功率是表示电流做功快慢的物理量，电流做功越快的用电器，其电功率一定越大，故D正确．故选D．【分析】利用下列知识分析判断：（1）导体的电阻是导体阻碍电流的性质，其大小与导体的长度、横截面积、材料有关，而与导体两端的电压和通过的电流无关（2）电功率大的用电器做的功不一定多，消耗电能不一定全转化为内能；（3）灯正常发光时，灯的实际功率等于额定功率，灯的亮度取决于灯的实际功率；（4）电功率是表示电流做功快慢的物理量．2．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。

用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（）A. 开关S接触不良B. ac导线断路C. R1断路D. R2断路【答案】 B【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。

开关S闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的。

由上知a到电源的负极、b到电源的正极之间是接通的，Ac间导线出现了断路。

故答案为：B【分析】结合题意，电流表示数突然减小说明电路故障是断路，根据电压表的示数判定故障之处.3．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。
