第六章 单相流体对流换热

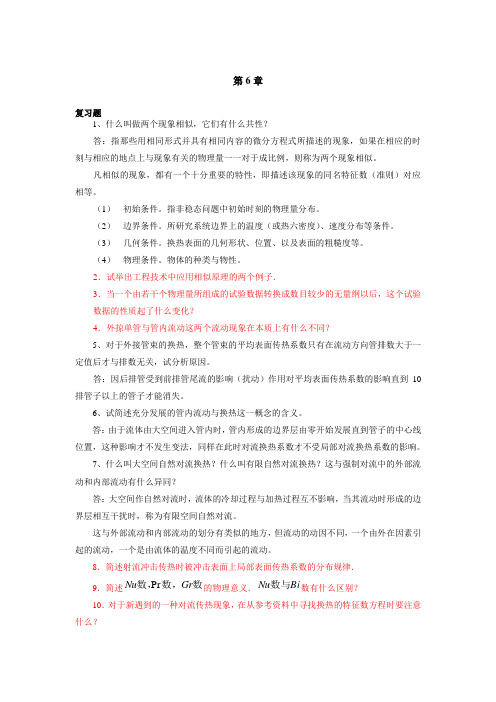

第6章复习题1、什么叫做两个现象相似，它们有什么共性？答：指那些用相同形式并具有相同内容的微分方程式所描述的现象，如果在相应的时刻与相应的地点上与现象有关的物理量一一对于成比例，则称为两个现象相似。

凡相似的现象，都有一个十分重要的特性，即描述该现象的同名特征数（准则）对应相等。

（1） 初始条件。

指非稳态问题中初始时刻的物理量分布。

（2） 边界条件。

所研究系统边界上的温度（或热六密度）、速度分布等条件。

（3） 几何条件。

换热表面的几何形状、位置、以及表面的粗糙度等。

（4） 物理条件。

物体的种类与物性。

2．试举出工程技术中应用相似原理的两个例子．3．当一个由若干个物理量所组成的试验数据转换成数目较少的无量纲以后，这个试验数据的性质起了什么变化？4．外掠单管与管内流动这两个流动现象在本质上有什么不同？5、对于外接管束的换热，整个管束的平均表面传热系数只有在流动方向管排数大于一定值后才与排数无关，试分析原因。

答：因后排管受到前排管尾流的影响（扰动）作用对平均表面传热系数的影响直到10排管子以上的管子才能消失。

6、试简述充分发展的管内流动与换热这一概念的含义。

答：由于流体由大空间进入管内时，管内形成的边界层由零开始发展直到管子的中心线位置，这种影响才不发生变法，同样在此时对流换热系数才不受局部对流换热系数的影响。

7、什么叫大空间自然对流换热？什么叫有限自然对流换热？这与强制对流中的外部流动和内部流动有什么异同？答：大空间作自然对流时，流体的冷却过程与加热过程互不影响，当其流动时形成的边界层相互干扰时，称为有限空间自然对流。

这与外部流动和内部流动的划分有类似的地方，但流动的动因不同，一个由外在因素引起的流动，一个是由流体的温度不同而引起的流动。

8．简述射流冲击传热时被冲击表面上局部表面传热系数的分布规律．9．简述数数，数，Gr Nu Pr 的物理意义．Bi Nu 数与数有什么区别？ 10．对于新遇到的一种对流传热现象，在从参考资料中寻找换热的特征数方程时要注意什么？相似原理与量纲分析6－1 、在一台缩小成为实物1/8的模型中，用200C 的空气来模拟实物中平均温度为2000C 空气的加热过程。

第六章 单相流体对流换热及准则关联式第一节 管内受迫对流换热本章重点：准确掌握准则方程式的适用条件和定性温度、定型尺寸的确定。

1-1 一般分析),,,,,,,,(l c t t u f h p f w μαρλ=流体受迫在管内对流换热时，还应考虑以下因素的影响：① 进口段与充分发展段，② 平均流速与平均温度，③ 物性场的不均匀性，④ 管子的几何特征。

一、进口段与充分发展段1．流体在管内流动的主要特征是，流动存在着两个明显的流动区段，即流动进口（或发展）段和流动充分发展段，如图所示。

（1）从管子进口到边界层汇合处的这段管长内的流动称为管内流动进口段。

（2）进入定型流动的区域称为流动充分发展段。

在流动充分发展段，流体的径向速度分量v 为零，且轴向速度u 不再沿轴向变化，即：0=∂∂xu， 0=v 2．管内的流态（1）如果边界层在管中心处汇合时流体流动仍然保持层流，那么进入充分发展区后也就继续保持层流流动状态，从而构成流体管内层流流动过程。

2300Re <用νdu m =Re 判断流态, 式中 m u 为管内流体的截面平均流速， d 为管子的内直径，ν 为流体的运动黏度。

（2）如果边界层在管中心处汇合时流体已经从层流流动完全转变为紊流流动，那么进入充分发展区后就会维持紊流流动状态，从而构成流体管内紊流流动过程。

410Re >（3）如果边界层汇合时正处于流动从层流向紊流过渡的区域，那么其后的流动就会是过渡性的不稳定的流动，称为流体管内过渡流动过程。

410Re 2300<<3．热进口段和热充分发展段当流体温度和管壁温度不同时，在管子的进口区域同时也有热边界层在发展，随着流体向管内深入，热边界层最后也会在管中心汇合，从而进入热充分发展的流动换热区域，在热边界层汇合之前也就必然存在热进口区段。

随着流动从层流变为紊流， 热边界层亦有层流和紊流热边界层之分。

热充分发展段的特征对常物性流体，在常热流和常壁温边界条件下，热充分发展段的特征是：)(1x f t f =及)(2x f t w =与管内任意点的温度),(r x f t =组成的无量纲温度⎪⎪⎭⎫⎝⎛--x f x w w t t t t ,,x ,随管长保持不变，即：0,,x ,=⎪⎪⎭⎫ ⎝⎛--∂∂x f x w w t t t t x 式中，t —管内任意点的温度，),(r x f t = ⇒xf x w w t t tt ,,x ,--仅是r 的函数。

1Chapter 6 Single-Phase Fluid Convection (单相流体对流换热)The discussion and analysis of Chapter 5 have shown how convection heat transfer flow over a flat plate (外掠平板) may be calculated. However it is not always possible to obtain analytical solutions (分析解)to convection problems.不能用理论方法求解时，靠实验方法获得换热关联式。

单相流体换热包括：受迫对流、自然对流、混合对流。

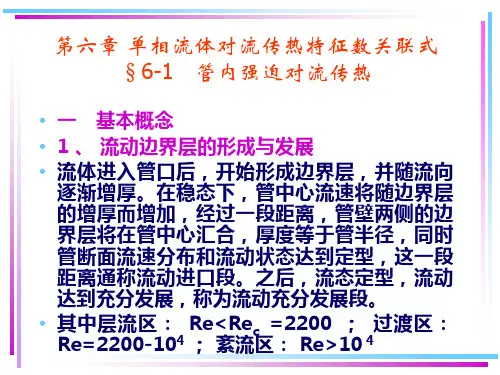

26-1 Forced-Convection Heat Transferin a Tube(管内受迫对流换热)1-1 Analysis for flow in a tube(管内流动分析)1.1 entry region and fully developed region in a tube (进口段与充分发展段)1.Flow boundary layer(流动边界层)进口段：流体进入管口，经历一段距离，管断面流速分布和流动状态才达到定型。

充分发展段：流态定型，流动达到充分发展。

In a tube,the Reynolds number (Re ) is again used as acriterion (标准)for Laminar and turbulent flow.entry regiondeveloped region Figure 6-1Thefluid and surface is approximately注意事项：间的温度差及其平均温度。

Isothermal flow等温流Liquid cooling,gas heatingLiquid heating ,gas cooling221-2 heat transfer for forced-convection of tube flow(管内受迫对流换热)2.1 Heat transfer in fully developed turbulent flow(紊流换热)The empirical relations for forced-convection heat transfer(受迫紊流换热准则关联式)1. A traditional expressions for calculation of heattransfer in fully developed turbulent flow in smooth tubes is that recommended by Dittus and Beolter (迪图斯—贝尔特)n fff Nu PrRe023.08.0=nm C Nu PrRe =Where C , n and m are constants to be determined from the experimental data.23For heating of the fluid )(f w t t >For cooling of the fluid)(f w t t <With moderate temperature differences between wall andfluid conditions, ExampleApplicable ranges ：长径比160~7.0Pr;10Re ;10/4=>>>ffd l Film temperature ：the mean bulk temperature of fluid (定性温度：全管长流体平均温度)Characteristic length ：inner diameter of tube Ct air °=Δ50Ct liquids °≈Δ20=0.4n=0.3n(定型尺寸：管内径d )0.81/30.140.023Re Pr(/)f f ff w Nu μμ=()()20.80.40.2530.0214Re 100Pr1/(/)f fff w Nu d l T T ⎡⎤=−+⎢⎥⎣⎦()()20.870.40.1130.012Re280Pr1/(Pr /Pr )f fff w Nu d l ⎡⎤=−+⎢⎥⎣⎦It strengthens the heat transfer,so4.04.02.08.0023.0−−−=adu h λν),,,,,(2.04.08.04.06.08.0−−=dc u f h pμρλLaminar flowThe heat transfer is not influenced by surface roughness35The heat transfer is increased by the surface roughness in turbulent flow region.讨论：粗糙点能增强换热，缩小换热设备面积，节约设备投资，并带来其他经济效益，但流动阻力也随之增加，致使泵的功率消耗增加，运行费用增加。
