柔性PCB电路板FPC介绍

FPC基础知识培训什么是FPC？FPC（Flexible Printed Circuit）即柔性印制电路，是一种由柔性基材制成的电路板。

相较于传统的刚性电路板，FPC具有更高的灵活性和折弯性，使其能够适应更复杂的电路布线和特殊的装配环境。

FPC可用于各种电子设备中，如移动电话、计算机、汽车电子、医疗设备等。

FPC的结构每个FPC都有一个基板，它通常由聚酯薄膜或聚酰亚胺薄膜制成。

薄膜基板上覆盖了金属箔层，通常是铜箔。

金属箔通常通过化学铜涂覆技术来制作，以确保其与基板的粘附性。

此外，FPC还配备了耐高温和耐腐蚀的绝缘层，以保护电路。

FPC的优势1. 灵活性：FPC具有出色的弯曲和折叠性能，可以适应各种复杂的装配环境。

2. 空间效率：由于FPC的薄型设计，它可以在相对较小的空间内完成复杂的电路布线。

3. 减少重量：FPC相较于刚性电路板更轻巧，可降低设备的整体重量。

4. 提高可靠性：FPC中金属箔的热传导性能较好，能够有效地散热，提高电路的稳定性和可靠性。

5. 环保：由于FPC中使用的材料可回收利用，因此具有较低的环境影响。

FPC制造过程FPC的制造过程包括以下几个关键步骤：1. 设计：根据产品要求，使用CAD软件设计FPC的电路布线和结构。

2. 材料准备：选择适合的基板材料和金属箔，并确保其质量和规格符合要求。

3. 扩铜：在基板上制作铜箔层，以完成电路布线。

4. 扩展：通过化学处理，使铜箔与基板的粘附性更强，提高其耐腐蚀性和机械性能。

5. 图形化：使用光刻技术将电路图案印在FPC上。

6. 绝缘层涂布：在FPC上涂覆绝缘层以保护电路并改善绝缘性能。

7. 表面处理：在FPC上进行适当的表面处理，以提高焊接和连接性能。

8. 钻孔与切割：在FPC上进行钻孔和切割，以形成最终的电路形状。

9. 检测与测试：对FPC进行严格的检测和测试，以确保其质量和可靠性。

10. 组装和包装：将FPC与其他电子组件组装在一起，并进行包装，以便于运输和使用。

FPC简介FPC:柔性线路板.它主要合成的技术是印刷技术,蚀刻技术和压制技术,它将干膜贴在挠性基板上,经曝光,显影蚀刻后在基板上产生导通线路,相对于刚性印刷线路板来说它可曲可挠,体积更小,重量更轻,在电子产品中起了导通的和桥梁的作用,使产品性能更好,体积更小.FPC主要材料:基材〔单面覆铜板、双面覆铜板、纯铜箔〕包封〔PI聚酰亚胺〕油墨、热固胶膜、补强板〔PI聚酰亚胺、PET聚脂〕产品特点:可曲可挠,占用空间小,重量轻,传输特性稳定,密封性,绝缘性,装配工艺性好.它最大的特点就是柔软性.应用领域：自动化仪器仪表,办公设备,通讯设备,汽车仪表,航天仪表,照像机等.FPC制造的要求及缺点:对环境的要求高〔防尘、恒温、恒湿〕尺寸稳定性差, 对操作的打皱压痕敏感.FPC材料从膜的性质上分有:PI 〔聚酰亚胺〕材料,PET 〔聚脂〕材料FPC材料从铜的性质上分有:压延铜、电解铜.FPC材料的结构:纯铜箔,铜单面覆铜板:铜双面覆铜板:铜胶粘剂胶粘剂基材〔PI/PET〕基材胶粘剂包封:PI膜热固胶膜:离型膜胶粘剂胶粘剂离型纸离型纸〔膜〕补强:PI FR-4:环氧玻璃布胶粘剂胶粘剂离型纸离型纸开料:依照工艺指示对材料进行裁剪.考前须知:材料,供给商,规格型号,尺寸,方向是否正确.钻孔：由工程提供钻带然后根据已设计的方案,对材料进行钻孔.考前须知:是否有孔钻偏、爆孔、多钻、少钻、孔未钻透、孔内毛刺等.沉/镀铜:通过化学处理,使孔壁上沉积上一层薄铜,然后通过电流电解加厚铜壁,从而到达孔金属化.〔做切片看孔内情况:在在客房没有要求的情况下一般在10unT20um 之间.〕注意：1.钻孔的质量；2.板面的洁净度；3.药水的渗透水平；4.活化质量;5.电流时间的限制.化学铜孔内无铜的原因通常有：1.孔壁内残留钻粉末；2.钻孔后孔壁产生裂缝或内层的别离；3.整孔不当影响杷的沉积；4.水洗不良造成相互污染；5.化学铜槽的活性差；6.在化学铜反响过程中孔内气泡无法逸出.外表处理:通过化学药水清洗或机械磨刷处理,去除板面的油污胶点,氧化层等, 使板面保持清洁光亮.注意:药水的浓度;磨刷的压力;烘板的温度速度.贴干膜:用贴膜机在清洁的板面上贴上一层抗电镀抗蚀刻的蓝色油墨.此工序是为图形边转移做根底.注意：1.所有操作要在黄光区;2.板面要清洁干净;3.油墨要洁净.曝光:利用菲林底片通过紫外线的强光照射,使板面上的干膜分子发生反响,在板面上干固,贴紧铜面.注意：1.所有的操作要在黄光区；2.曝光的能量；3.要抽真空.常见的缺陷:针眼、短路、开路、线路变粗、线路变细等.显影:利用化学药水(碳酸钠)对板面干膜进行冲洗,形成干膜图形.注意:药水的浓度和显影的传送速度蚀刻:利用化学药水将非干膜保护区域的裸铜进行腐蚀,形成图形线路.注意：1.蚀刻液的浓度；2.传送的速度；3.喷咀的压力.常见的缺陷:蚀刻缺乏形成梯形铜叫侧蚀,蚀刻过量,会造成线幼、线宽线距不准等.铜原:线路的精密度和铜的厚度有很大的关联,铜越薄,蚀刻量越小,线路的失真数越小,细线路就越能保证.常用的铜厚有:1/3 0Z(12 um) 1/2 0Z(18 um) o脱膜:利用化学药水(氢氧化钠NaOH)脱退板面的干膜.注意:药水的浓度和传送的速度.抗氧化:通过化学清洗或机械磨刷处理,去除板面的油污,胶点,氧化层等,使板面保持清洁光亮.贴包封:对已清洁好的图形线路上贴上一层已设计好的覆盖膜,并露出客户需焊盘.注意:是否用错包封,包封有无漏冲或冲坏现象,包封是否偏离标识线.包封毛刺,膜下杂物等现象.压制:通过高温和压力,使包封上的胶融化填充到线路上,形成一严密的防焊保护层.分层:指包封与基材或压合后基材间的别离.注意：1.层压的叠板方式；2.压制的压力时间温度〔参数〕；3.压制辅著的使用；4.胶厚与铜厚的比例.胶厚:胶的原度直接影响压制的效果,胶越厚溢胶量越大,对焊盘的影响越明显, 反之,胶越薄填充性越差,线路就有压不实现象.溢胶:从包封/补强边缘溢出来的物质.电镀:在焊盘外表镀上一层抗氧化层.包括：电镀镣金、化学沉镣金、电镀锡铅、化学沉锡等,防氧化剂注意：1.能引线电镀的板子,尽量不做化学沉积工艺.2.限制镀层的厚度；3.焊盘上锡的附着力常见的不良项日：露铜、金面粗糙、金裂、针孔、色差等现象.税印文字:通过税网版,给FPC印上元器标识或公司标志等.注意：1.所有操作要在黄光区;2.板面要清洁干净;3.油墨要洁净；4.油墨要限制厚度.图形内因有原油或油墨薄而造成短路断线现象.冲切:使用钢模或刀模在冲床上通过模具的作用,让具有一定大小,方向和机台的压力对FPC产品进行别离的过程〔冲偏:钢模按0. 1mm,刀模按0. 2皿〕.考前须知:软板是否冲反,外形尺寸是否付合要求,是否有多冲,少冲,未冲透, 板边毛冲,残屑等现象.辅助:根据客户要求要每一个单件的相应部位增加一块补强,增加软板的硬度和厚度;在相应部位增加一小块3M胶纸使其有粘连作用〔焊接过程可以定位焊接〕.电测:测试方式一般有机测,手测两种.机测:根据相应的FPC焊盘位置钻孔,装探针做成固定的测试夹具,与开短路测试仪连接测试的一种方式.机测原理:利用学习功能,通过针治具直接从样板学习程序数据,用绑定的数据判别FPC 的开短路.机测优点:测试速度比拟快,测试质量高,同时可对绝缘阻抗判断,测试压痕轻微.手测:根据FPC的电器连接特性,制作测试步骤图纸通过人工利用类似万用表的音乐器对FPC的每个焊盘的电性能逐个检测的方式.手测优点：图纸制作简易,本钱低廉;手测缺点:测试效率低,不能对绝缘阻抗测试；手测原理:根据线路特性,手工编测试步骤,利用音乐器测试FPC的开短路,通路测试时,0K的产品音乐器会发声,反之音乐器不发声;短路测试时,0K产品音乐器不发声,反之音乐器会发声.。

FPC的设计重点解读FPC（Flexible Printed Circuit）是一种柔性印制电路板，由先进的柔性基材制成，可用于连接各种电子设备的各种部件。

FPC的设计重点在于满足柔性需求、提高可靠性和性能、降低成本，并适应不同行业的应用需求。

首先，柔性需求是FPC设计的重要考量因素之一、FPC相比于传统的刚性PCB，具有柔性和可弯曲的特性，因此可以适应更加复杂的装配环境和空间限制。

在设计中，需要考虑到电路板的弯曲半径、折叠和拉伸等弯曲形态，确保电路板在使用过程中不会因为机械应力而产生开路或短路等故障。

其次，FPC的可靠性和性能也是设计的关键要点。

由于FPC通常被应用在移动设备、汽车电子、医疗设备等领域，对可靠性和性能有较高的要求。

例如，在电气连接设计中，需要确保信号传输的可靠性和抗干扰能力，采用合适的屏蔽和接地措施。

同时还需要考虑温度、湿度、震动等环境因素对FPC的影响，选择适当的材料和工艺来提高FPC的耐用性。

降低成本也是FPC设计的重点之一、FPC的制造过程相较于刚性PCB较为复杂，因此成本也相对较高。

在设计中，需要优化布线、减少层数，降低测试和组装的难度，提高生产效率，从而降低制造成本。

同时，还需要考虑材料的选择和工艺的合理性，以确保在降低成本的同时不牺牲品质和性能。

此外，FPC的设计还需要考虑特定行业的应用需求。

不同行业对FPC的要求也不尽相同。

例如，在医疗设备领域，对FPC的生物相容性和抗菌能力有较高的要求；而在汽车电子领域，对FPC的温度范围和耐油性能有较高的要求。

因此，设计人员需要了解不同行业的需求，根据具体应用场景进行定制化设计，以满足不同行业的需求。

综上所述，FPC的设计重点主要体现在满足柔性需求、提高可靠性和性能、降低成本以及适应不同行业应用需求上。

只有在综合考虑这些重点因素的基础上，设计出符合特定要求的FPC，才能更好地满足市场需求并推动FPC技术的发展。

FPC是什么FPC是Flexible Printed Circuit的简称，又称软性线路板、柔性印刷电路板,挠性线路板，简称软板或FPC，具有配线密度高、重量轻、厚度薄的特点.主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品.FPC软性印制电路是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路。

产品特点：1.可自由弯曲、折叠、卷绕，可在三维空间随意移动及伸缩。

2.散热性能好，可利用F-PC缩小体积。

3.实现轻量化、小型化、薄型化，从而达到元件装置和导线连接一体化。

FPC应用领域MP3、MP4播放器、便携式CD播放机、家用VCD、DVD 、数码照相机、手机及手机电池、医疗、汽车及航天领域FPC成为环氧覆铜板重要品种具有柔性功能、以环氧树脂为基材的挠性覆铜板(FPC)，由于拥有特殊的功能而使用越来越广泛，正在成为环氧树脂基覆铜板的一个重要品种。

但我国起步较晚有待迎头赶上。

环氧挠性印制线路板自实现工业生产以来，至今已经历了30多年的发展历程。

从20世纪70年代开始迈入了真正工业化的大生产，直至80年代后期，由于一类新的聚酰亚胺薄膜材料的问世及应用，挠性印制电路板使FPC出现了无粘接剂型的FPC(一般将其称为“二层型FPC”)。

进入90年代世界上开发出与高密度电路相对应的感光性覆盖膜，使得FPC在设计方面有了较大的转变。

由于新应用领域的开辟，它的产品形态的概念又发生了不小的变化，其中把它扩展到包括TAB、COB用基板的更大范围。

在90年代的后半期所兴起的高密度FPC开始进入规模化的工业生产。

它的电路图形急剧向更加微细程度发展，高密度FPC的市场需求量也在迅速增长。

FPC也可以称为:柔性线路板PCB称为硬板最常有的材料如:美资: 杜邦 ROGERS 日资:有泽 TORAY 信越京瓷台资: 台虹宏仁律胜四维新杨佳胜国产:九江华弘PCB/FPC常用单位的互换关系1inch(英寸) = 25.4mm(毫米) = 1000mils(千分之一英寸);1m(米) = 3.28foot(英尺); 1foot(英尺) = 12 inch(英寸);1mils(千分之一英寸) = 25.4um(微米) = 1000uinch(微英寸);1M2(平方米) = 10.7638 SF(平方英尺);1SF(英尺) = 144 square inch(平方英寸);1OZ(盈司) = 35um(微米）;1OZ(盈司) = 1.38mils(千分之一英寸);1Lt(公升) = 1dm3(立方分米); 1Lt(公升) = 61.026 cubic inch(立方英寸);1Kg(公斤) = 1000g(克); 1LB(英镑) = 453.92g(克);1Kg(公斤) = 1000g(克); 1Kg(公斤) = 2.20LB(英镑);1Kg(公斤)= 9.8N (牛顿); 1m(米) = 10dm(分米) =100cm( 厘米) = 1000mm(毫米)1mm (毫米）= 1000um（微米）; 1um（微米）= 1000 nm（纳米）；1Gal(加仑) = 4.546 Lt(公升) 英制； 1Gal(加仑) = 3.785Lt(公升)美制；1PSI(磅/平方英寸）= 0.006895Mpa（兆帕斯卡）； 1Pa(帕斯卡）= 1N/m2(牛顿/平方米）；1bar（巴） = 0.101Mpa（兆帕斯卡）; 1克 = 5 克拉.1、Access Hole 露出孔(穿露孔，露底孔) （FPC、软板相关术语）常指软板外表的保护层 Coverlay(须先冲切出的穿露孔)，用以贴合在软板线路表面做为防焊膜的用途。

FPC（柔性线路板一、《FPC材料》1、覆盖膜：由基材+胶组合而成，基材分PI与PET。

膜胶厚均为（15um-50um）25μm的保护膜会使电路板比较硬，但价格比较便宜。

对于弯折比较大的电路板，最好选用13μm的保护膜2、油层：感光油墨(分亮油与哑光油)将产品表面不需电镀的铜箔与基材涂阻焊油墨，厚度为（10um-20um），3、铜箔：分电解铜与压延铜两种，两者特性（压延铜强度高，耐弯折，但价格较贵；电解铜价格便宜得多，但强度差，易折断，一般用在很少弯折的场合）。

厚度一般为1/3Oz、1/2Oz、1Oz、2Oz （注：1Oz=0.035mm）.选用压延铜时，要注意铜箔的压延方向要与电路板的主要弯曲方向一致。

4、AD胶：环氧树脂热固胶，厚度一般为0.0125mm、0.02mm 等分为环氧树脂和聚乙烯两种，都为热固胶。

聚乙烯的强度比较低，如果希望电路板比较柔软，则选择聚乙烯（覆盖膜的胶与铜箔基材的胶相同）5、基材：分PI与PEI两种，两者区别（PI耐燃性佳、是一种耐高温，高强度的高分子材料、它可以承受400摄氏度的温度10秒钟，价格高；PEI材料不耐高温，超过80℃会软化、价格低，其它的性能可满足一般的生产工艺要），厚度一般为0.50mil、1mil、2mil，注（1mil=0.0254mm）25μm厚的基材价格最便宜，应用也最普遍。

如果需要电路板硬一点，应选用50μm的基材。

反之，如果需要电路板柔软一点，则选用13μm的基材。

6、3M胶：分压敏胶/热敏胶/导电胶等，其中压敏胶不耐高温，贴合后轻轻滚压使胶与产品结合；热敏胶是通过热压/快压后达到的粘合效果；导电胶是有接地要求才用到的。

胶分为3M200、 3M467、3M468、3M9471、3M9495、3M68532等，厚度一般为（0.05mm-0.10mm） 3M胶分（有基材跟无基材）3M胶在粘贴时理想温度为15-38度左右，不能低于10度左右。

7、离型纸：避免3M胶沾附异物、便于作业。

fpc材料FPC材料，全名为Flexible Printed Circuit，是一种由柔性基材制成的印刷电路板。

它与传统的硬质电路板相比，具有更高的柔韧性和可折叠性，适用于一些弯曲和紧凑空间的应用。

FPC材料主要由导电薄膜、介质基材和覆盖层组成。

导电薄膜通常由铜箔制成，其具有良好的导电性能和适量的柔韧性，使得FPC可以在不损失电性能的情况下进行弯曲和折叠。

介质基材一般使用聚酰亚胺（PI）材料，该材料具有耐高温、耐化学腐蚀和优异的电绝缘性能，可保护电路不受外界的干扰。

覆盖层主要是为了保护导电薄膜和介质基材，通常使用聚酰亚胺或聚酯薄膜。

FPC材料具有以下几个优点：第一，高柔韧性。

相较于传统的硬质电路板，FPC材料可以进行弯曲、折叠，甚至可以被卷起来。

这使得FPC可以适应更复杂的设计和更紧凑的空间布局。

第二，较低的重量。

FPC材料相对较轻，由于其薄型设计，其在应用中可以减少整体重量，特别适用于一些对重量有要求的应用场景。

第三，多元化的应用。

FPC材料可以广泛应用于手机、平板电脑、可穿戴设备、汽车电子、医疗设备等领域。

随着电子产品的迅速发展和多样化需求的崛起，FPC材料为产品提供了更好的解决方案。

第四，高可靠性。

FPC材料采用多层覆铜的结构，可以提供良好的电性能和电热性能。

此外，FPC材料还具有较好的抗振动、抗冲击和抗高温性能，能够在恶劣环境下稳定工作。

第五，低功耗。

FPC材料具有低电阻、低电容和低互感特性，可以降低功耗和电磁干扰。

这对于一些对能耗有严格要求的电子产品来说尤为重要。

尽管FPC材料具有许多优点，但也有一些局限性。

首先，FPC材料的制造过程相对复杂，需要专门的设备和技术。

其次，FPC材料的成本相对较高，对于一些成本敏感的产品可能不太适用。

此外，FPC材料的抗化学腐蚀性能相对较差，对一些特殊环境下的腐蚀有一定的风险。

综上所述，FPC材料以其高柔韧性、轻量化、多元化的应用以及高可靠性等优点成为电子产品设计中不可或缺的一部分。

一、FPC定义：FPC——Flexible Printed Circuit挠性电路板又称软性电路板；以聚脂薄膜或聚酰亚胺为基材，通过蚀刻在铜箔上形成线路而制成的一种具有高度可靠性，绝佳挠曲性的印刷电路。

二、FPC产品特点：体积小、重量轻满足高密度、小型化、轻量化、薄型化、高可靠方向发展的需要高度挠曲性在三维空间内任意移动和伸缩，从而达到元件装配和导线连接一体化 优良的电性能, 耐高温，耐燃装配可靠性高为电路设计提供方便，并能大幅度降低装配工作量，而且容易保证电路的性能，使整机成本降低。

通过使用增强材料的方法增加其强度，以取得附加的机械稳定性。

软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

三、FPC产品用途✧照相机、摄影机✧CD-ROM、DVD✧硬驱、笔记本电脑✧电话、手机✧打印机、传真机✧电视机四、FPC产品结构FPC一般由基材、保护膜、补强板等组成。

普通单、双面板结构如下图所示：（单面板）（双面板）注：1、导体铜箔的分类电解铜（ED）压延铜（RA）其特点如下表所示：2、常用材料规格：◆基材：五、FPC生产流程：1、总体流程图示：2、流程分解◆钻孔：钻定位孔及零件过孔。

注意钻孔程序及叠板方式（铜面及胶面的面向）◆沉铜：即在基材表面及过孔孔壁沉积上一层化学铜◆电镀：提高孔内镀层的均匀性，保证整个板面（孔内及孔口附近的整个镀层）厚度达到一定要求，使双面基材上下镀通◆金相切片：对沉铜、镀铜之后的品质检查（是否有孔空洞、无铜象、镀铜厚度）◆贴膜：将感光膜通过一定的压力、温度粘贴于基材上。

干膜贴在板材上，经曝光显影后，使线路基本形成。

在此过程中干膜主要起到影像转移的功能，而且在蚀刻进程中起到保护线路的作用。

◆曝光：使线路通过干膜的作用转移到板材上。

利用光感应方式，将曝光光源通过制品线路形状的菲林（胶片），照射到感光膜上，使之感光。

被光射到的感光膜形成保护层，未被光射到的感光膜则没有保护层。

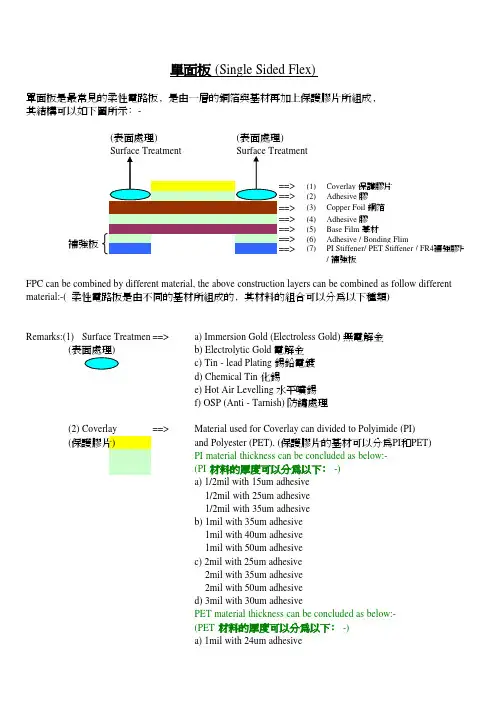

單面板是最常見的柔性電路板﹐是由一層的銅箔與基材再加上保護膠片所組成﹐其結構可以如下圖所示﹕-(表面處理)(表面處理)(1)Coverlay 保護膠片(2)Adhesive 膠(3)Copper Foil 銅箔(4)Adhesive 膠(5)Base Film 基材(6)Adhesive / Bonding Flim(7)PI Stiffener/ PET Stiffener / FR4補強膠片/ 補強板FPC can be combined by different material, the above construction layers can be combined as follow different material:-(柔性電路板是由不同的基材所組成的﹐其材料的組合可以分為以下種類)Remarks:(1) Surface Treatment==>a) Immersion Gold (Electroless Gold) 無電解金(表面處理)b) Electrolytic Gold 電解金c) Tin - lead Plating 錫鉛電鍍d) Chemical Tin 化錫e) Hot Air Levelling 水平噴錫f) OSP (Anti - Tarnish) 防鏽處理(2) Coverlay ==>Material used for Coverlay can divided to Polyimide (PI)(保護膠片)and Polyester (PET). (保護膠片的基材可以分為PI 和PET)PI material thickness can be concluded as below:-(PI 材料的厚度可以分為以下﹕-)a) 1/2mil with 15um adhesive 1/2mil with 25um adhesive 1/2mil with 35um adhesive b) 1mil with 35um adhesive 1mil with 40um adhesive 1mil with 50um adhesive c) 2mil with 25um adhesive 2mil with 35um adhesive 2mil with 50um adhesive d) 3mil with 30um adhesivePET material thickness can be concluded as below:-(PET 材料的厚度可以分為以下﹕-)a) 1mil with 24um adhesive補強板單面板 (Single Sided Flex)(3) Copper Foil &==>Normal copper foil thickness can be concluded as below:-(銅箔)PI material thickness can be concluded as below:-(PI 材料的厚度可以分為以下﹕-)(5) Base Film a) 1/2oz RA, 1/2mil PI CCL(基板)b) 1/2oz RA, 1mil PI CCLc) 1/2oz RA, 2mil PI CCLd) 1oz RA, 1mil PI CCLe) 1oz RA, 1/2mil PI CCLf) 1oz RA, 2mil PI CCLh) 2oz RA, 1/2mil PI CCLi) 2oz RA, 1mil PI CCLj) 2oz RA, 2mil PI CCLk) 1/2oz ED, 1/2mil PI CCLl) 1/2oz ED, 1mil PI CCLm) 1/2oz ED, 2mil PI CCLn) 1oz ED, 1mil PI CCLo) 1oz ED, 1/2mil PI CCLp) 1oz ED, 2mil PI CCLq) 2oz ED, 1/2mil PI CCLr) 2oz ED, 1mil PI CCLs) 2oz ED, 2mil PI CCL(7) PI & PETStiffener ==>PI stiffener can be concluded as below:-(補強膠片)(PI的補強膠片可以分為以下﹕-)a) 1mil PIb) 2mil PI3) 3mil PI4) 5mil PI5) 7mil PIPET stiffener can be concluded as below:-(PET的補強膠片可以分為以下﹕-)a) 2mil PETb) 3mil PETc) 4mil PETd) 5mil PETe) 7mil PETf) 8mil PETg) 10mil PETFR4 thickness==>FR4 thickness can be concluded as below:-(補強板)(FR4補強板的厚度可以分為以下﹕-)a) 0.05mm m) 0.15mmb) 0.08mm n) 0.16mmc) 0.102mm o) 0.18mmd) 0.2mm p) 1.0mme) 0.203mm q) 1.2mmf) 0.3mm r) 1.5mmg) 0.4mm s) 1.6mmh) 0.5mmi) 0.6mmj) 0.8mmk) 0.11mml) 0.13mm雙面板是含有或不含鍍通孔的雙層電層﹐具有更高的集成度﹐有利于控制電阻。

FPC柔性电路板（Flexible Printed Circuit）柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。

具有配线密度高、重量轻、厚度薄、弯折性好的特点。

产前处理在生产过程中，为了防止开短路过多而引起良率过低或减少钻孔、压延、切割等粗工艺问题而导致的FPC板报废、补料的问题，及评估如何选材方能达到客户使用的最佳效果的柔性线路板。

产前预处理显得尤其重要。

产前预处理，需要处理的有三个方面，这三个方面都是由工程师完成。

首先是FPC板工程评估，主要是评估客户的FPC板是否能生产，公司的生产能力是否能满足客户的制板要求以及单位成本；如果工程评估通过，接下来则需要马上备料，满足各个生产环节的原材料供给，最后，工程师对：客户的CAD结构图、gerber线路资料等工程文件进行处理，以适合生产设备的生产环境与生产规格，然后将生产图纸及MI（工程流程卡）等资料下放给生产部及文控、采购等各个部门，进入常规生产流程。

生产流程双面板制开料→钻孔→PTH→电镀→前处理→贴干膜→对位→曝光→显影→图形电镀→脱膜→前处理→贴干膜→对位曝光→显影→蚀刻→脱膜→表面处理→贴覆盖膜→压制→固化→沉镍金→印字符→剪切→电测→冲切→终检→包装→出货单面板制开料→钻孔→贴干膜→对位→曝光→显影→蚀刻→脱膜→表面处理→贴覆盖膜→压制→固化→表面处理→沉镍金→印字符→剪切→电测→冲切→终检→包装→出货1.开料：将整卷或大面积材料裁切成设计加工所需要的尺寸。

注意：材料型号、尺寸；材料加工面向（CVL、BOD、CU等有面向）；材料皱折，污染。

2.钻孔：在线路板上钻出客户所需要的孔位及后续制程所需要之孔位，主要包括：标识孔、组装孔、定位孔、导通孔、对位孔。

注意：钻孔文件的正确使用；钻针放置排布及钻针质量；孔内有无毛边，孔径大小，漏钻等。

3.PTH（Plating Through Hole）:在铜箔之间的胶层上镀上一层鈀离子，作为后续镀铜的电镀介质。

软性板（FPC）常识柔性印刷电路板（Flexible Printed Circuit Board）是用柔性的绝缘基材制成的印刷电路，具有许多硬性印刷电路板不具备的优点。

例如它可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。

利用FPC可大大缩小电子产品的体积，适用电子产品向高密度、小型化、高可靠方向发展的需要。

因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用。

FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

柔性印刷线路板有单面、双面和多层板之分。

所采用的基材以聚酰亚胺覆铜板为主。

此种材料耐热性高、尺寸稳定性好，与兼有机械保护和良好电气绝缘性能的覆盖膜通过压制而成最终产品。

双面、多层印制线路板的表层和内层导体通过金属化实现内外层电路的电气连接。

指标名称参数值基材厚度（μm）聚酰亚胺25，35，50聚酯25，50，75，100铜导体厚度（μm）18，35，50，70，105最小线宽线距（mm）0.1/0.1最小孔径（mm）0.3最大单片产品尺寸（mm×mm）350×350抗剥强度（n/mm） 1.0绝缘电阻（MΩ ）﹥500绝缘强度（V/mm）﹥1000耐焊性聚酰亚胺260℃ 10秒聚酯243℃ 5秒手机折叠处FPC(AIR GAP)设计说明大家好，因为长期从事手机折叠处FPC的技术应用和营销工作，故对此方面的FPC设计有些许经验，在此与大家讨论一下。

其中涉及的一些技术参数以本公司规范为基准。

众所周知，手机折叠处用的FPC需要非常好的柔韧性，因为信息产业部对折叠手机的翻盖寿命要求是5万次，而目前国内的一线手机厂对此要求是8－10万次。

故FPC是影响折叠手机品质的关键因素。

1．FPC简介：大家都知道，FPC在手机中得到广泛应用，占有重要地位，它具有普通PCB 所不具备的优势，可用来连接LCD与主板；侧键与主板的连接等。

FPC即柔性印刷电路板（Flexible Printed Circuit Board），是用柔性的绝缘基材（聚脂薄膜或聚酰亚胺）制成的印刷电路，具有许多硬性印刷电路板不具备的优点。

它可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。

该种电路不但可随意弯曲，而且重量轻，体积小，散热性好，安装方便，冲破了传统的互连技术概念。

FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

利用FPC可大大缩小电子产品的体积，适用电子产品向高密度、小型化、高可靠方向发展的需要。

因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数码相机等领域或产品上得到了广泛的应用。

当然，FPC也具有很多缺点，例如机械强度小，易龟裂；制程设计困难；重加工的可能性低；检查困难；无法单一承载较重的部品；容易产生折、打、伤痕；产品的成本较高等等。

但是这些缺点远远不及它的优点给我们带来的好处，因此，它在电子及通讯行业得到日趋重视和广泛的应用。

2．FPC的材料：FPC主要由4部分组成：铜箔基板（Copper Film）、保护胶片（Cover Fil m）、补强胶片（PI Stiffener Film）、接着剂胶片（Adhesive Sheet）。

涉及到的具体材料如下：铜箔（copper）：基本分成电解铜（ED）与压延铜(RA)两种（手机FPC一般常用压延铜箔）。

厚度上常见的为1oz与1/2oz（1/2oz铜厚度=0.7 mil=0.0 18mm。

）。

基板胶片（base film）：常用材料为PI（聚酰亚胺）。

常见的厚度有1mi l与1/2mil两种。

FPC基本结构及特性介绍FPC（Flexible Printed Circuit）是指柔性印刷电路板，它是一种用在电子设备中的柔性基板。

相比传统的刚性电路板，FPC具有更好的柔性和可弯曲性，使得它能够适应更多的设计需求。

本文将介绍FPC的基本结构以及其特性。

FPC的基本结构由导电层、绝缘层和保护层组成。

导电层是FPC中最关键的部分，它通常由铜箔制成。

铜箔具有良好的导电性能和机械强度，可以传输电流和信号。

绝缘层通常由聚酰亚胺（PI）材料制成，它具有优良的电绝缘性能和耐高温性能，能够保护导电层。

保护层通常由覆盖在绝缘层上的聚合物材料制成，用于保护FPC免受外界物理损伤。

FPC具有以下几个特性：1.柔性：FPC的材料和结构使得它具有很好的柔性和可弯曲性。

这使得FPC能够适应更多的设计需求，可以弯曲、折叠和扭曲，适应不规则空间的布局需求。

2.轻薄：FPC相比传统的刚性电路板更加轻薄。

由于FPC使用的是薄型材料，它的整体厚度较低，可以在空间受限的情况下使用。

3.高密度连接：FPC可以实现高密度的电路连接。

由于FPC可以进行多层堆叠，同时使用微细导线和细间距的焊盘，使得FPC能够实现复杂的电路布线和信号传输。

4.耐高温性能：FPC使用的聚酰亚胺材料具有良好的耐高温性能，可以承受高温环境下的工作。

这使得FPC在一些需要耐热的应用中得到广泛应用，例如汽车电子、航空航天等领域。

5.可靠性：FPC具有良好的可靠性和稳定性。

由于FPC采用的是可靠的材料和制造工艺，能够抵抗振动、冲击和温度变化的影响，同时也具有较高的抗腐蚀性能，能够在恶劣环境下工作。

6.生产制造效率高：FPC的制造过程采用印刷技术和自动化设备，相比传统的刚性电路板制造工艺更加简单、快速和高效。

这使得FPC的生产制造周期较短，适用于大批量生产。

总结起来，FPC是一种具有柔性、轻薄、高密度连接、耐高温、可靠性高和制造效率高等特点的电路板。

由于这些特性，FPC在电子设备中得到了广泛应用，例如手机、平板电脑、相机等消费电子产品，以及汽车、航空航天、医疗设备等领域。

FPC基础知识解析目录一、FPC概述 (2)1.1 FPC的定义 (2)1.2 FPC的发展历程 (3)1.3 FPC的应用领域 (5)二、FPC的基本结构 (6)2.1 FPC的组成结构 (6)2.2 FPC的类型 (8)2.2.1 按照层数分类 (9)2.2.2 按照导电介质分类 (10)2.3 FPC的规格 (11)2.3.1 按照尺寸分类 (13)2.3.2 按照厚度分类 (13)三、FPC的制作工艺 (14)3.1 印刷电路板(PCB)的制作工艺 (15)3.2 电子元件的制造工艺 (16)3.3 FPC的组装工艺 (17)四、FPC的性能要求 (19)4.1 导电性 (20)4.2 结构强度 (22)4.3 抗干扰能力 (23)4.4 可焊性 (24)五、FPC的设计与制造 (25)5.1 设计原则与方法 (26)5.2 制造工艺与流程 (28)六、FPC的应用与选购 (29)6.1 应用领域 (30)6.2 质量判断与选购指南 (31)七、FPC的发展趋势与挑战 (33)7.1 发展趋势 (34)7.2 面临的挑战 (36)一、FPC概述FPC，即柔性印刷电路板，是电子行业中的重要组成部分。

它是一种具有高密度、高可靠性的柔性电子组件，具有多种功能，并在多个领域得到广泛应用。

FPC的主要特点在于其可弯曲、可折叠的特性，这使得它在各种紧凑且复杂的设计中表现出色。

FPC还具有轻薄、薄型化、短小、轻量以及良好的散热性和可焊性等优点。

FPC的制造过程涉及多个步骤，包括基板材料的选择、导电层和绝缘层的制作、覆盖层的涂布以及最终的固化处理等。

这些步骤需要精确控制，以确保FPC的质量和性能。

随着科技的不断发展，FPC的应用领域也在不断扩大。

在智能手机、平板电脑、笔记本电脑等消费电子产品中，FPC被广泛应用于触控面板、摄像头模组、电池管理系统等方面。

在汽车电子、医疗设备、工业控制等领域，FPC也发挥着重要作用。

fpc原理FPC原理。

柔性印刷电路板（FPC）是一种具有高度柔性、高密度、轻薄小型化的电子产品。

它由柔性基材、覆铜箔和保护膜组成，具有优良的柔性、可折叠、可弯曲等特点，广泛应用于手机、平板电脑、汽车电子、医疗器械等领域。

FPC的主要原理是利用柔性基材和覆铜箔的特性，通过特殊的工艺制作成具有导电功能的线路板。

在FPC制作过程中，首先需要选择合适的柔性基材，常见的有聚酯薄膜、聚酰亚胺薄膜等。

然后在基材上涂覆一层覆铜箔，通过光刻、蚀刻等工艺形成线路图形，最后再进行覆盖保护膜、切割、焊接等工艺步骤，最终形成FPC。

FPC的原理主要包括导电原理和柔性原理。

导电原理是FPC的基本特性，通过覆铜箔形成导电层，实现电子器件之间的连接和信号传输。

而柔性原理则是FPC 与刚性线路板的显著区别，FPC具有极佳的柔韧性和可弯曲性，适应了现代电子产品对轻薄小型化的需求。

FPC的制作工艺需要高度精密的设备和工艺控制。

首先是基材的选择和表面处理，要求基材具有良好的机械性能和热稳定性，表面平整无瑕疵。

其次是覆铜箔的加工，需要精确的光刻和蚀刻工艺，以保证线路的精细度和导电性能。

最后是保护膜的覆盖和切割焊接工艺，要求保护膜具有良好的耐热性和绝缘性能，切割焊接工艺精准可靠。

FPC在电子产品中的应用越来越广泛，其原理的深入理解和工艺的精益求精是FPC行业不断发展的动力。

未来，随着电子产品对轻薄小型化和柔性化的需求不断增加，FPC的原理和工艺将会得到更多的关注和突破，为电子产品的创新和发展提供更多可能性。

总结，FPC作为一种具有高度柔性、高密度的电子产品，其原理主要包括导电原理和柔性原理。

在制作工艺上需要高度精密的设备和工艺控制。

随着电子产品对轻薄小型化和柔性化的需求不断增加，FPC的原理和工艺将会得到更多的关注和突破，为电子产品的创新和发展提供更多可能性。

FPC：柔性电路板(柔性PCB): 简称"软板", 又称"柔性线路板", 也称"软性线路板、挠性线路板"或"软性电路板、挠性电路板", 英文是"FPC PCB"或"FPCB,Flexible and Rigid-Flex".1、挠性线路板（挠性印制板）挠性线路板（挠性印制板）：英文Flexible Printed Circuit，缩写FPC，俗称软板。

IPC-T-50中对挠性线路板的定义是使用挠性的基材制作的单层、双层或多层线路的印制电路板，可以有覆盖层（阻焊层），也可以没有覆盖层（阻焊层）。

国标GB/T2036-94《印制电路术语》2.11对挠性印制板（FPC）的解释是：用挠性基材制成的印制板，可以有或无挠性覆盖层。

2、刚挠性印制板刚挠性印制板：英文Rigid-Flex Printed Circuit，（FPC）又称软硬结合板。

刚挠性印制板是由刚性和挠性基板有选择的层压在一起组成，结构紧密，以金属化孔形成导电连接，每块刚扰结合印制板上有一个或多个刚性区和一个或多个挠性区。

国标GB/T2036-94 2.11 《印制电路术语》对刚挠性印制板（FPC）的解释是：利用挠性基材并在不同区域与刚性基材结合而制成的印制板，在刚挠结合区，挠性基材与刚性基材的导电图形通常都要进行互连。

目前FPC有：单面、双面、多层柔性板和刚柔性板四种。

①单面柔性板是成本最低，当对电性能要求不高的印制板。

在单面布线时，应当选用单面柔性板。

其具有一层化学蚀刻出的导电图形，在柔性绝缘基材面上的导电图形层为压延铜箔。

绝缘基材可以是聚酰亚胺，聚对苯二甲酸乙二醇酯，芳酰胺纤维酯和聚氯乙烯。

②双面柔性板是在绝缘基膜的两面各有一层蚀刻制成的导电图形。

金属化孔将绝缘材料两面的图形连接形成导电通路，以满足挠曲性的设计和使用功能。

FPC介绍与应用FPC，即柔性印刷电路板（Flexible Printed Circuit），是一种以聚酰亚胺薄膜为基材，通过印刷方式制作的电路板。

相比于传统的刚性电路板，FPC具有较好的柔性、轻薄、重量轻、可弯曲等特点，因此在一些特殊的应用场景中得到了广泛的应用。

FPC的结构由基材、金属导线、覆盖层以及胶粘剂等组成。

基材通常采用聚酰亚胺薄膜，具有良好的柔韧性和耐高温性能，适合应对较为苛刻的工作环境。

金属导线则采用导电性好的铜材料制作，可通过印刷或粘贴的方式形成电路。

覆盖层和胶粘剂则用于保护电路板，防止短路和氧化。

FPC在各个领域中都有广泛的应用。

首先，在电子消费品领域中，FPC常用于移动设备、平板电脑、笔记本电脑以及可穿戴设备中。

柔性电路板可以更好地适应设备尺寸和形状的要求，并且可以实现更高的电路密度，提高电子产品的性能和功能。

其次，在汽车行业中，FPC被广泛应用于汽车电器、仪表盘、车载娱乐系统、安全控制系统等设备中。

在汽车电子设备的设计中，常常需要考虑到空间限制、振动和环境温度等因素，FPC的柔性和耐高温性能使其更加适合于这些特殊环境。

此外，FPC还在医疗领域中得到了广泛应用。

例如，柔性电路板可以用于医疗设备的控制面板、传感器和连接器等部件中。

其柔性和可弯曲性使得FPC不仅能够适应医疗设备的形状要求，还能够提供更好的灵活性和舒适性。

此外，FPC还具有较好的抗菌性能和耐高温性能，使其更适合于医疗行业使用。

总之，FPC作为一种柔性、可弯曲的电路板，在设计和制造各类电子设备时发挥着重要的作用。

其应用领域广泛，不仅包括电子消费品和汽车行业，还涉及到医疗、航空航天、军事等领域。

随着科技的不断进步，FPC的应用前景将会越来越广阔，为各行各业带来更多的创新和发展机会。
