覆铜板基础知识

PCB覆铜板基础知识一、板材：目前常用的双面板有FR-4 板和CEM-3 板。

二种板材都是阻燃型。

FR-4 型板是用电子级无碱玻璃纤维布浸以阻燃型溴化环氧树脂，一面或二面覆铜箔，经热压而成的覆铜层压板。

CEM-3 型板是中间的绝缘层用浸有阻燃型溴化环氧树脂的电子级无碱玻璃无纺布，在无纺布的二侧各覆一张浸以阻燃型溴化环氧树脂电子级无碱玻璃纤维布一面或二面覆铜箔，经热压而成的覆铜层压板。

二、板材分类:FR—1酚醛纸基板,击穿电压787V/mm表面电阻,体积电阻比FR—2低.FR--2酚醛纸基板,击穿电压1300V/mmFR—3环氧纸基板FR—4环氧玻璃布板CEM—1环氧玻璃布—纸复合板CEM—3环氧玻璃布--玻璃毡板HDI板High Density Interconnet高密互连覆铜板-----又名基材。

将补强材料浸以树脂，一面或两面覆以铜箔，经热压而成的一种板状材料，称为覆铜箔层压板。

它是做PCB的基本材料，常叫基材。

当它用于多层板生产时，也叫芯板（CORE）覆铜板常用的有以下几种:FR-1 ──酚醛棉纸，这基材通称电木板（比FR-2较高经济性）FR-2 ──酚醛棉纸，FR-3 ──棉纸（Cotton paper）、环氧树脂FR-4──玻璃布（Woven glass）、环氧树脂FR-5 ──玻璃布、环氧树脂FR-6 ──毛面玻璃、聚酯G-10 ──玻璃布、环氧树脂CEM-1 ──棉纸、环氧树脂（阻燃）CEM-2 ──棉纸、环氧树脂（非阻燃）CEM-3 ──玻璃布、环氧树脂CEM-4 ──玻璃布、环氧树脂CEM-5 ──玻璃布、多元酯AIN ──氮化铝SIC ──碳化硅目前，市场上供应的覆铜板，从基材考虑，主要可分以下几类：覆铜板的分类纸基板玻纤布基板合成纤维布基板无纺布基板复合基板其它所谓基材，是指纸或玻纤布等增强材料。

若按形状分类，可分成以下4种。

覆铜板屏蔽板多层板用材料特殊基板上述4种板材，分别说明如下。

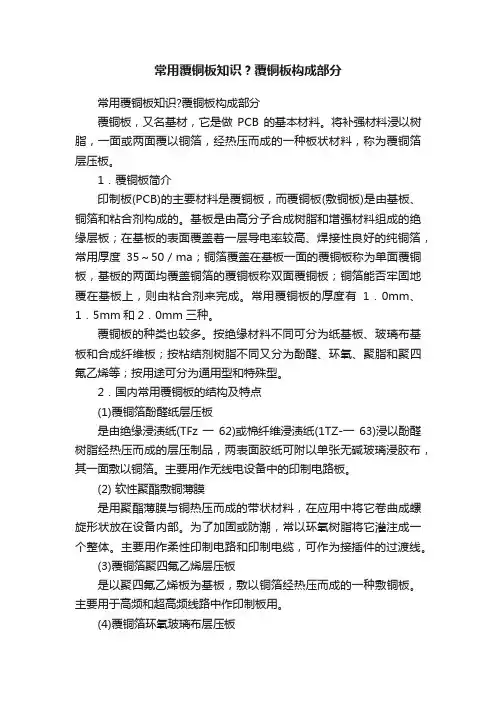

常用覆铜板知识？覆铜板构成部分常用覆铜板知识?覆铜板构成部分覆铜板，又名基材，它是做PCB的基本材料。

将补强材料浸以树脂，一面或两面覆以铜箔，经热压而成的一种板状材料，称为覆铜箔层压板。

1．覆铜板简介印制板(PCB)的主要材料是覆铜板，而覆铜板(敷铜板)是由基板、铜箔和粘合剂构成的。

基板是由高分子合成树脂和增强材料组成的绝缘层板；在基板的表面覆盖着一层导电率较高、焊接性良好的纯铜箔，常用厚度35～50／ma；铜箔覆盖在基板一面的覆铜板称为单面覆铜板，基板的两面均覆盖铜箔的覆铜板称双面覆铜板；铜箔能否牢固地覆在基板上，则由粘合剂来完成。

常用覆铜板的厚度有1．0mm、1．5mm和2．0mm三种。

覆铜板的种类也较多。

按绝缘材料不同可分为纸基板、玻璃布基板和合成纤维板；按粘结剂树脂不同又分为酚醛、环氧、聚脂和聚四氟乙烯等；按用途可分为通用型和特殊型。

2．国内常用覆铜板的结构及特点(1)覆铜箔酚醛纸层压板是由绝缘浸渍纸(TFz一62)或棉纤维浸渍纸(1TZ-一63)浸以酚醛树脂经热压而成的层压制品，两表面胶纸可附以单张无碱玻璃浸胶布，其一面敷以铜箔。

主要用作无线电设备中的印制电路板。

(2) 软性聚酯敷铜薄膜是用聚酯薄膜与铜热压而成的带状材料，在应用中将它卷曲成螺旋形状放在设备内部。

为了加固或防潮，常以环氧树脂将它灌注成一个整体。

主要用作柔性印制电路和印制电缆，可作为接插件的过渡线。

(3)覆铜箔聚四氟乙烯层压板是以聚四氟乙烯板为基板，敷以铜箔经热压而成的一种敷铜板。

主要用于高频和超高频线路中作印制板用。

(4)覆铜箔环氧玻璃布层压板是孔金属化印制板常用的材料。

(5) 覆铜箔酚醛玻璃布层压板是用无碱玻璃布浸以环氧酚醛树脂经热压而成的层压制品，其一面或双面敷以铜箔，具有质轻、电气和机械性能良好、加工方便等优点。

其板面呈淡黄色，若用三氰二胺作固化剂，则板面呈淡绿色，具有良好的透明度。

主要在工作温度和工作频率较高的无线电设备中用作印制电路板。

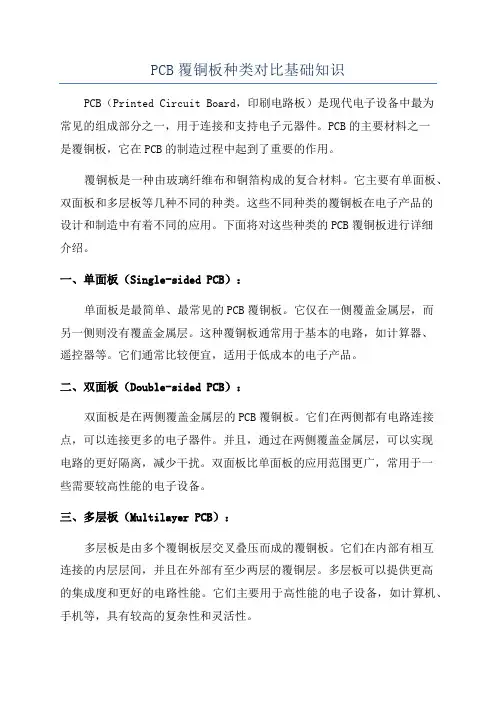

PCB覆铜板种类对比基础知识PCB（Printed Circuit Board，印刷电路板）是现代电子设备中最为常见的组成部分之一，用于连接和支持电子元器件。

PCB的主要材料之一是覆铜板，它在PCB的制造过程中起到了重要的作用。

覆铜板是一种由玻璃纤维布和铜箔构成的复合材料。

它主要有单面板、双面板和多层板等几种不同的种类。

这些不同种类的覆铜板在电子产品的设计和制造中有着不同的应用。

下面将对这些种类的PCB覆铜板进行详细介绍。

一、单面板（Single-sided PCB）：单面板是最简单、最常见的PCB覆铜板。

它仅在一侧覆盖金属层，而另一侧则没有覆盖金属层。

这种覆铜板通常用于基本的电路，如计算器、遥控器等。

它们通常比较便宜，适用于低成本的电子产品。

二、双面板（Double-sided PCB）：双面板是在两侧覆盖金属层的PCB覆铜板。

它们在两侧都有电路连接点，可以连接更多的电子器件。

并且，通过在两侧覆盖金属层，可以实现电路的更好隔离，减少干扰。

双面板比单面板的应用范围更广，常用于一些需要较高性能的电子设备。

三、多层板（Multilayer PCB）：多层板是由多个覆铜板层交叉叠压而成的覆铜板。

它们在内部有相互连接的内层层间，并且在外部有至少两层的覆铜层。

多层板可以提供更高的集成度和更好的电路性能。

它们主要用于高性能的电子设备，如计算机、手机等，具有较高的复杂性和灵活性。

除了这些基本的PCB覆铜板种类，还有一些特殊的PCB覆铜板，如高频覆铜板（High-frequency PCB）、金属基板（Metal Base PCB）和柔性覆铜板（Flexible PCB）等。

高频覆铜板主要用于需要高频信号传输的电子产品。

它们通过优化电路结构和材料选择，能够提供更好的信号传输性能和抗干扰能力。

金属基板是使用金属材料作为基板的覆铜板。

金属基板具有良好的散热性能和机械强度，适用于高功率电子设备和LED照明产品等。

柔性覆铜板是由柔性基板和覆铜层组成的覆铜板。

覆铜板简介知识1. 什么是覆铜板？覆铜板（Copper Clad Laminate，简称CCL），是一种常用于电子电路板的基材。

它由两层薄铜箔与中间的绝缘层复合而成。

覆铜板常用于制造印刷电路板（Printed Circuit Board，简称PCB），提供了电子器件之间的电气连接和支持。

2. 覆铜板的组成覆铜板的组成主要包括铜箔、绝缘层和胶黏剂。

•铜箔：覆铜板的两面均有铜箔，它们通常具有不同的厚度，为了满足不同的电路设计要求。

铜箔作为导电层，用于传输电流。

•绝缘层：绝缘层位于两层铜箔之间，起到隔离和支撑的作用。

常见的绝缘材料有环氧树脂（FR-4）和聚酰亚胺（PI）等。

•胶黏剂：胶黏剂用于固定铜箔和绝缘层。

常用的胶黏剂有聚酰亚胺和环氧树脂等。

3. 覆铜板的分类根据不同的特性和应用需求，覆铜板可以分为多种类型。

常见的分类方式有：•单面覆铜板：只有一层铜箔，通常用于简单的电路设计和低成本的应用。

•双面覆铜板：两面都有铜箔，可以通过穿孔连接两个铜箔，广泛应用于中等复杂度的电路设计。

•多层覆铜板：在双面覆铜板的基础上，进一步添加绝缘层和铜箔，形成多层堆叠结构。

多层覆铜板用于复杂的电路设计，可以实现更高的集成度和信号传输速率。

•特种覆铜板：根据特殊需要，可以采用特殊材料或制造工艺的覆铜板，如高频覆铜板、高TG值覆铜板等。

4. 覆铜板的特性和性能覆铜板具有以下特性和性能：•导电性能：铜箔作为导电层，具有良好的导电性能，可满足电子器件之间的电气连接需求。

•机械强度：覆铜板的绝缘层具有较高的机械强度，能够提供稳定的支撑和保护。

•热稳定性：覆铜板要求在高温环境下仍能保持稳定性能，以确保电路的可靠性。

•焊接性能：覆铜板表面的铜箔可以进行焊接，便于电子器件的安装和连接。

•环保性：现代的覆铜板广泛采用环保材料，满足环境保护要求。

5. 覆铜板的应用覆铜板在电子制造领域有广泛的应用，常见的应用领域包括：•通信设备：手机、电视、路由器等通信设备中需要大量的覆铜板来支持电路连接和传输。

覆铜板简介知识
字数达标
热镀覆铜板简介
热镀覆铜板是一种由一层铜层覆盖在形状多样的基材上的一种金属复
合材料，厚度可以做到0.04毫米以下，是一种用来代替普通铜箔层的新
型复合薄板，具有良好的物理力学性能和电学性能。

热镀覆铜板由钢板或
不锈钢板等金属基材，以及由铜、银、镍层或其它质量要求高的金属薄层
构成的复合板，经过特殊的处理，工艺流程不同，可用于电子学、电子元
件和其它一些电气和汽车用途，并可以用作反射材料。

热镀覆铜板经过超薄多层铜膜和聚合物覆铜技术，可以制作出厚度为0.04毫米以下，具有良好的抗冲击力，抗蚀力，耐热性，高导热系数，
电影耐热电阻等性能优异的板材，并可以适应特殊高温环境的使用。

另外，热镀覆铜板还有良好的膨胀性，可减少内部接触应力，减少裂缝产生，使
得工作条件达到最佳状态，从而使产品具有更高的可靠性。

覆铜板基础知识范文覆铜板是一种由基板和覆铜箔组成的复合材料，广泛应用于电子电路领域。

下面是关于覆铜板的基本知识介绍，包括其组成、分类、制造工艺和应用等方面。

一、覆铜板的组成覆铜板由两部分组成：基板和覆铜箔。

基板是覆铜板的主体材料，具有机械强度和绝缘性能，常用的基板材料有玻璃纤维布基板、环氧树脂基板、聚酰亚胺基板等。

覆铜箔是基板上的一层铜箔，可分为单面覆铜板和双面覆铜板，根据需求的导电性能和层数选择合适的覆铜箔厚度。

二、覆铜板的分类根据基板的材料和用途，覆铜板可以分为多种类型，包括常规覆铜板、高频用覆铜板、多层覆铜板、柔性覆铜板等。

常规覆铜板适用于一般的电路设计，高频用覆铜板适用于高频电子设备，多层覆铜板适用于多层电路设计，柔性覆铜板适用于需要折叠和弯曲的电子产品。

三、覆铜板的制造工艺覆铜板的制造工艺包括以下几个步骤：1.基板预处理：包括去除油污和光化学剥离等，以确保基板表面的清洁和粗糙度。

2.覆铜箔粘合：将铜箔通过热压或化学方法固定在基板上，形成覆铜板的基本结构。

3.铜箔精铣：使用机械设备对覆铜板的铜箔进行平整和打磨，以提高铜箔的平整度和厚度精度。

4.复合层压：将多个覆铜板按照设计需求叠加并进行高温高压的层压处理，形成多层覆铜板。

5.特殊处理：根据不同的应用需求，对覆铜板进行不同的特殊处理，如阻焊处理、喷镀锡处理等。

四、覆铜板的应用覆铜板广泛应用于电子电路领域，它是电子器件的重要组成部分。

常见的应用包括：1.电子产品：如手机、平板电脑、电视机等消费电子产品中，覆铜板用于连接各种电子元器件，实现信号传输和电路功能。

2.通信设备：覆铜板用于制造通信设备中的电路板，如网络交换机、通信基站等，保证信号传输的稳定性和可靠性。

3.工业控制设备：工控设备中的电路板需要使用高品质的覆铜板，以满足复杂的工业环境和高性能要求。

4.汽车电子：现代汽车中的电子器件越来越多，覆铜板用于实现汽车电路系统和汽车电子控制单元的连接与传输。

覆铜板简介知识
覆铜板是一种在铜箔覆盖在基材上的复合材料。

覆铜板通常由基材、
铜箔和粘合剂组成。

基材可以是纸、塑料或金属等，而铜箔则可以是纯铜
或含铜合金。

粘合剂主要用于将铜箔与基材牢固地连接在一起。

覆铜板具有优异的导电性能，因为铜是一种良好的导电材料。

铜箔覆
盖在基材上可以提供稳定而持久的电导路径，使电流能够顺利流动。

这使
得覆铜板广泛应用于电子设备和电路板等领域。

覆铜板还具有良好的焊接性能。

铜箔可以很容易地与其他金属材料进
行焊接，使得覆铜板可以方便地与其他组件连接在一起。

这使得覆铜板成
为电路板制造中的重要组成部分。

另外，覆铜板还具有较好的机械性能。

铜箔和基材的结合使得覆铜板
具有较高的强度和刚度，可以保护电路板不易变形或受到物理损伤。

此外，覆铜板还具有较好的耐热性和耐腐蚀性，能够在一定的温度和环境条件下
长时间稳定运行。

覆铜板的应用范围非常广泛。

它可以用于制造手机、电脑、电视和其
他电子设备的电路板。

此外，它还可用于制造汽车电子、航空航天电子、
通信设备和工业控制系统等。

覆铜板的种类也非常丰富，可以根据不同的
需求选择不同类型的覆铜板，以满足不同领域的应用要求。

总之，覆铜板是一种复合材料，由基材、铜箔和粘合剂组成。

它具有
优异的导电性能、焊接性能和机械性能，应用范围广泛，是电子设备和电
路板制造中不可或缺的重要材料之一。
