西安工业大学10年工科电路分析试题

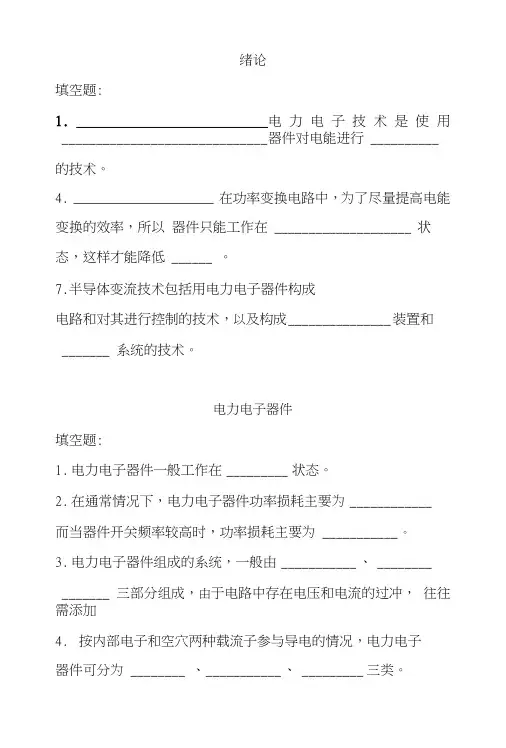

绪论填空题:1._________________________ 电力电子技术是使用 ______________________________ 器件对电能进行 __________的技术。

4. ___________________ 在功率变换电路中，为了尽量提高电能变换的效率，所以器件只能工作在 ____________________ 状态，这样才能降低 ______ 。

7.半导体变流技术包括用电力电子器件构成电路和对其进行控制的技术，以及构成_______________ 装置和_______ 系统的技术。

电力电子器件填空题:1.电力电子器件一般工作在_________ 状态。

2.在通常情况下，电力电子器件功率损耗主要为____________而当器件开关频率较高时，功率损耗主要为 ___________ 。

3.电力电子器件组成的系统，一般由___________ 、_______________ 三部分组成，由于电路中存在电压和电流的过冲，往往需添加4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为 ________ 、___________ 、 _________ 三类。

5.按照器件能够被控制的程度，电力电子器件可分为以下三类：、__________ 和____________ o6.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为 __________ 和_______ 两类。

7.电力二极管的主要类型W ____________ > __________ > ____________ o11.晶闸管的基本工作特性可概括为：承受反向电压时，不论 ________ ，晶闸管都不会导通；承受正向电压时，仅在情况下，晶阐管才能导通；晶闸管一旦导通， ______________就失去控制作用。

要使晶闸管关断，只能使晶闸管的电流 ____________________12.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL _______ IH o14.逆导晶闸管是将_________ 与晶闸管__________ （如何连接）在同一管芯上的功率集成器件。

电路分析试题（Ⅰ）二. 填空（每题1分，共10分）1．KVL体现了电路中守恒的法则。

2．电路中，某元件开路，则流过它的电流必为。

3．若电路的支路数为b，节点数为n，则独立的KCL方程数为。

4．在线性电路叠加定理分析中，不作用的独立电压源应将其。

5．若一阶电路电容电压的完全响应为uc(t)= 8 - 3eV,则电容电压的零输入响应为。

7．若一个正弦电压的瞬时表达式为10cos(100πt+45°)V,则它的周期T 为。

8．正弦电压u(t)=220cos(10t+45°)V, u(t)=220sin(10t+120°)V,则相位差φ＝。

9．若电感L＝2H的电流i =2 cos(10t+30°)A (设u ,为关联参考方向)，则它的电压u为。

三．求下图单口网络的诺顿等效电路，并画等效电路图。

(15分)a b四．用结点分析法，求各结点电位和电压源功率。

(15分)1 2五．一阶电路如图，t = 0开关断开，断开前电路为稳态，求t ≥ 0电感电流(t) ,并画出波形。

(15分)电路分析试题（Ⅱ）二. 填空（每题1分，共10分）1．电路的两类约束是。

2．一只100Ω，1w的电阻器，使用时电阻上的电压不得超过 V。

3．含U和I两直流电源的线性非时变电阻电路，若I单独作用时，R 上的电流为I′，当U单独作用时，R上的电流为I"，（I′与I"参考方向相同），则当U和I共同作用时，R上的功率应为。

4．若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为。

5．实际电压源与理想电压源的区别在于实际电压源的内阻。

6．电感元件能存储能。

9．正弦稳态电路中, 某电感两端电压有效值为20V，流过电流有效值为2A，正弦量周期T =πS , 则电感的电感量L＝。

10．正弦稳态L，C串联电路中, 电容电压有效值为8V , 电感电压有效值为12V , 则总电压有效值为。

11．正弦稳态电路中, 一个无源单口网络的功率因数为0. 5 , 端口电压u(t) ＝10cos (100t +ψu) V，端口电流(t) = 3 cos(100t - 10°)A (u,i为关联参考方向),则电压的初相ψu为。

西工大17春《电路分析基础》在线作业试卷总分:100 得分:100一、判断题 (共 40 道试题,共 100 分)1. 最大功率传输定理是关于使含源线性阻抗单口网络向可变电阻负载传输最大功率的条件。

A. 错误B. 正确满分：2.5 分正确答案:B2. 耦合电感的串联有两种方式——顺接和反接。

A. 错误B. 正确满分：2.5 分正确答案:B3. 通常人们所说的正弦电压和电流的大小一般是指其真实值。

A. 错误B. 正确满分：2.5 分正确答案:A4. 支路法是线性电路分析的基本方法之一。

A. 错误B. 正确满分：2.5 分正确答案:B5. 当所有独立电源都同时扩大N倍时，每个支路电流和电压也都随之扩大N倍，称为线性电路的齐次性。

A. 错误B. 正确满分：2.5 分正确答案:B6. 若加在各个颠倒两端的电压为同一电压，则称为并联。

A. 错误B. 正确满分：2.5 分正确答案:B7. 一些家用电器在实际使用时在考虑到它们的电场效应和磁场效应，而只考虑其热效应，称为电阻原件。

A. 错误B. 正确满分：2.5 分正确答案:A8. 电源的定义有两种。

A. 错误B. 正确满分：2.5 分正确答案:B9. 在零状态下产生的响应称为单位冲击响应。

A. 错误B. 正确满分：2.5 分正确答案:B10. 直接法是耦合电感电路的唯一分析方法。

A. 错误B. 正确满分：2.5 分正确答案:A11. 信号为电压、电流等称为电信号。

A. 错误B. 正确满分：2.5 分正确答案:B12. 由人们主观设想的在网孔回路中流动的电流，称为网孔电流。

A. 错误B. 正确满分：2.5 分正确答案:B13. 在一个集中参数电路中，如果其中第k条支路的电压uk或电流ik为已知，那么该支路就可以用一个电压等于uk的电压源或一个电流等于ik的电流源加以替代，替代前后电路中全部电压和电流将保持原值，称为替代定律。

A. 错误B. 正确满分：2.5 分正确答案:B14. 为了电路分析的需要，将电压源模型和电流源模型进行等效变换后得到的电路称为等效电路。

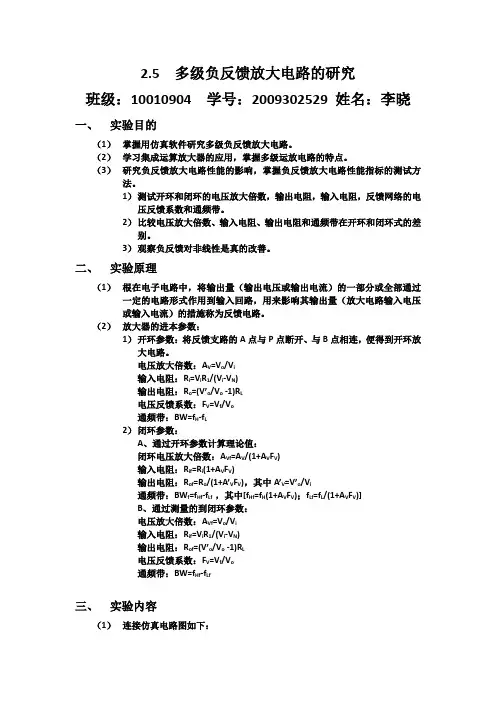

2.5 多级负反馈放大电路的研究班级：10010904 学号：2009302529姓名：李晓一、实验目的（1）掌握用仿真软件研究多级负反馈放大电路。

（2）学习集成运算放大器的应用，掌握多级运放电路的特点。

（3）研究负反馈放大电路性能的影响，掌握负反馈放大电路性能指标的测试方法。

1）测试开环和闭环的电压放大倍数，输出电阻，输入电阻，反馈网络的电压反馈系数和通频带。

2）比较电压放大倍数、输入电阻、输出电阻和通频带在开环和闭环式的差别。

3）观察负反馈对非线性是真的改善。

二、实验原理（1）根在电子电路中，将输出量（输出电压或输出电流）的一部分或全部通过一定的电路形式作用到输入回路，用来影响其输出量（放大电路输入电压或输入电流）的措施称为反馈电路。

（2）放大器的进本参数：1）开环参数：将反馈支路的A点与P点断开、与B点相连，便得到开环放大电路。

电压放大倍数：A V=V o/V i输入电阻：R i=V i R1/(V i-V N)输出电阻：R o=(V’o/V o -1)R L电压反馈系数：F V=V f/V o通频带：BW=f H-f L2）闭环参数：A、通过开环参数计算理论值：闭环电压放大倍数：A Vf=A V/(1+A V F V)输入电阻：R if=R i(1+A V F V)输出电阻：R of=R o/(1+A’V F V)，其中A’V=V’o/V i通频带：BW f=f Hf-f Lf，其中[f Hf=f H(1+A V F V)；f Lf=f L/(1+A V F V)]B、通过测量的到闭环参数：电压放大倍数：A Vf=V o/V i输入电阻：R if=V i R1/(V i-V N)输出电阻：R of=(V’o/V o -1)R L电压反馈系数：F V=V f/V o通频带：BW=f Hf-f Lf三、实验内容（1）连接仿真电路图如下：（2）调节S1，使开关A端与B端相连，测试开环电路的基本性质。

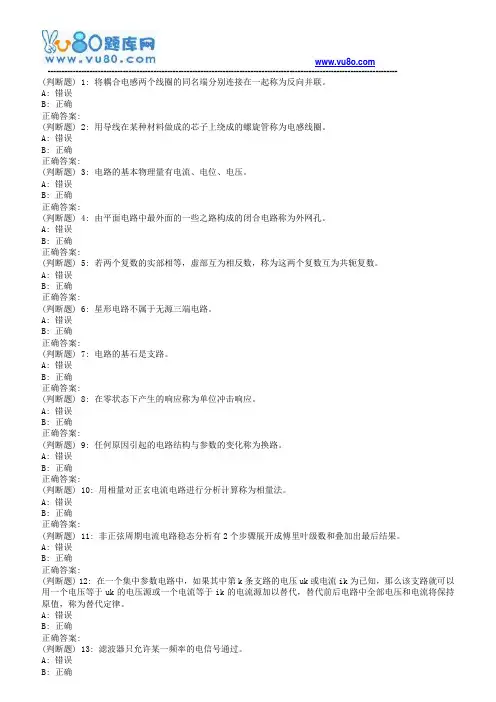

(判断题) 1: 将耦合电感两个线圈的同名端分别连接在一起称为反向并联。

A: 错误B: 正确正确答案:(判断题) 2: 用导线在某种材料做成的芯子上绕成的螺旋管称为电感线圈。

A: 错误B: 正确正确答案:(判断题) 3: 电路的基本物理量有电流、电位、电压。

A: 错误B: 正确正确答案:(判断题) 4: 由平面电路中最外面的一些之路构成的闭合电路称为外网孔。

A: 错误B: 正确正确答案:(判断题) 5: 若两个复数的实部相等，虚部互为相反数，称为这两个复数互为共轭复数。

A: 错误B: 正确正确答案:(判断题) 6: 星形电路不属于无源三端电路。

A: 错误B: 正确正确答案:(判断题) 7: 电路的基石是支路。

A: 错误B: 正确正确答案:(判断题) 8: 在零状态下产生的响应称为单位冲击响应。

A: 错误B: 正确正确答案:(判断题) 9: 任何原因引起的电路结构与参数的变化称为换路。

A: 错误B: 正确正确答案:(判断题) 10: 用相量对正玄电流电路进行分析计算称为相量法。

A: 错误B: 正确正确答案:(判断题) 11: 非正弦周期电流电路稳态分析有2个步骤展开成傅里叶级数和叠加出最后结果。

A: 错误B: 正确正确答案:(判断题) 12: 在一个集中参数电路中，如果其中第k条支路的电压uk或电流ik为已知，那么该支路就可以用一个电压等于uk的电压源或一个电流等于ik的电流源加以替代，替代前后电路中全部电压和电流将保持原值，称为替代定律。

A: 错误B: 正确正确答案:(判断题) 13: 滤波器只允许某一频率的电信号通过。

A: 错误B: 正确正确答案:(判断题) 14: 一个实际的电压源可以用一个电阻和一个理想电压源的串联组合来做为它的模型，称为电压源模型。

A: 错误B: 正确正确答案:(判断题) 15: 叠加定理是指线性电路中所有独立电源同时作用在每一个之路所产生的响应电流或电压，等于各个独立电源单独作用时在该支路中所产生响应电流或电压的代数和。

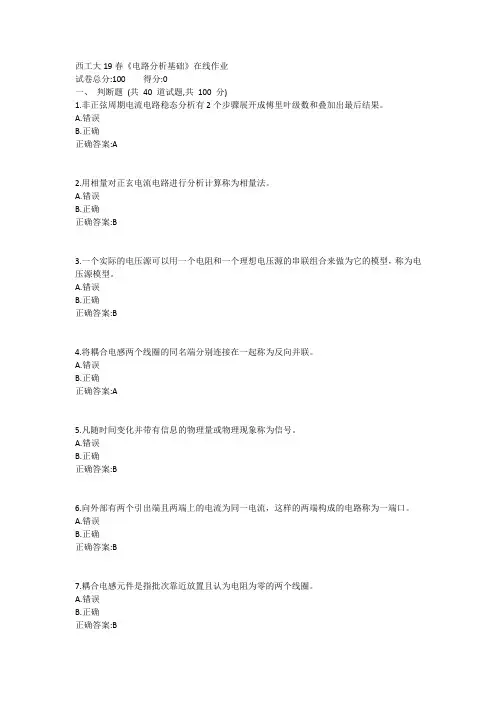

西工大19春《电路分析基础》在线作业试卷总分:100 得分:0一、判断题(共40 道试题,共100 分)1.非正弦周期电流电路稳态分析有2个步骤展开成傅里叶级数和叠加出最后结果。

A.错误B.正确正确答案:A2.用相量对正玄电流电路进行分析计算称为相量法。

A.错误B.正确正确答案:B3.一个实际的电压源可以用一个电阻和一个理想电压源的串联组合来做为它的模型，称为电压源模型。

A.错误B.正确正确答案:B4.将耦合电感两个线圈的同名端分别连接在一起称为反向并联。

A.错误B.正确正确答案:A5.凡随时间变化并带有信息的物理量或物理现象称为信号。

A.错误B.正确正确答案:B6.向外部有两个引出端且两端上的电流为同一电流，这样的两端构成的电路称为一端口。

A.错误B.正确正确答案:B7.耦合电感元件是指批次靠近放置且认为电阻为零的两个线圈。

A.错误B.正确正确答案:B8.基尔霍夫第一定律又称基尔霍夫电流定律，简记为KCLA.错误B.正确正确答案:B9.滤波器只允许某一频率的电信号通过。

A.错误B.正确正确答案:A10.叠加定理是指线性电路中所有独立电源同时作用在每一个之路所产生的响应电流或电压，等于各个独立电源单独作用时在该支路中所产生响应电流或电压的代数和。

A.错误B.正确正确答案:B11.当一个线圈中的电流变化时，在另一个线圈的两端所产生的感应电压，称为互感电压。

A.错误B.正确正确答案:B12.当所有独立电源都同时扩大N倍时，每个支路电流和电压也都随之扩大N倍，称为线性电路的齐次性。

A.错误B.正确正确答案:B13.滤波器只在通信工程领域内有所应用。

A.错误B.正确正确答案:A14.用来变换电压的电器就是变压器。

A.错误B.正确正确答案:B15.等效电源定理包括电压源等效（戴维南定理），和电流源等效（诺顿定理）两个定理。

A.错误B.正确正确答案:B16.电路的基本物理量有电流、电位、电压。

A.错误B.正确正确答案:B17.电场力在单位时间内所作的功称为电功率。

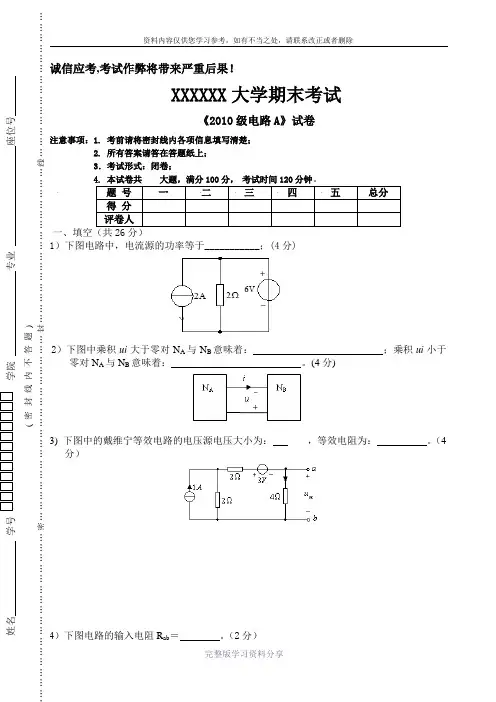

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除4. 本试卷共大题，满分100分，考试时间120分钟。

题号一二三四五总分得分评卷人一、填空（共26分）意味着：_；乘积意味着：_。

(4分)下图中的戴维宁等效电路的电压源电压大小为：____，等效电阻为：_______。

……5) 若网络端口电压u(t)=100＋100cost V, 端口电流i(t)=1＋10cost＋50cos2t A，(设u ,i为关联参考方向)，网络吸收的平均功率是。

（4分）6）有一对称星形负载接于线电压为380V的三相四线制电源上，如下图所示。

在M点断开时,U1为__________V。

（2分）ABCNR R RU1M+－7）、如图所示电路中，已知u= 400cos (100t - 30o ) V ，i = 2cos(100t - 30o ) A ，C = 50 μF ，则电阻R 为________，电感L为________。

（6分）二、设要求图示电路的输出u o为u o=－3u1－0.2u2，已知R3=10kΩ，求R1和R2。

（10分）三、用结点电压法求解图示电路中电压U。

（10分）++―∞+――++u1u2R2R1R3u O四、求图示电路的戴维宁和诺顿等效电路。

（10分）五、图示电路中t= 0时开关S1打开，S2闭合，在开关动作前，电路已达稳态。

试求t ≥0时的u L(t)、i L(t)（电感元件支路采用关联参考方向）。

（10分）六、如图所示电路在开关打开前已达稳态，t =0时开关S打开，求t >0时的u c。

（10分）1A+ －3V2Ω2Ω4Ωba七、图示电路中，电容原先已充电，,6)0(VUuC==-R=2.5Ω、L=0.25H、C=0.25F。

试求开关闭合后的u c(t)、i(t)。

（10分）八、对称三相电路如下图所示，已知ABU =380∠30°V，Z L＝(2+j3)Ω，Z1＝(48+j36) Ω，Z2＝(12+i16)Ω。

电力系统分析1.采用分裂导线后，输电线路的（）减小。

A.电阻B.电导C.电抗D.电容答案:C2.电力系统在枯水期最适于做调频的发电厂是（）。

A.高温高压火电厂B.中温中压火电厂C.水电厂D.核电厂答案:C3.电力系统有功功率电源是（）。

A.变压器B.调相机C.静电电容器D.发电机答案:D4.电力系统两相断线时的复合序网在形式上与（）的复合序网相同。

A.单相接地短路B.两相短路接地C.两相短路D.两相接地答案:A5.在电力系统潮流计算中，PV节点的待求量是（）。

A.P、QB.Q、VC.Q、θD.以上均不是答案:C6.近似计算法中，变压器的变比采用变压器两侧（）。

A.实际电压比B.额定电压比C.平均额定电压比D.平均实际电压比答案:C7.电力系统的一次调频是靠发电机组的（）完成。

A.调频器B.调压器C.励磁调节器D.调速器答案:D8.电力系统发生三相短路，短路电流只包含（）。

A.正序分量B.负序分量C.零序分量D.正序和零序分量答案:A9.构成电力网的主要设备有（）。

A.变压器，用户B.变压器，电力线路C.电缆，发电机D.电阻，电容答案:B10.环形网络中自然功率的分布规律是（）。

A.与支路电阻成反比B.与支路电导成反比C.与支路阻抗成反比D.与支路电纳成反比答案:A11.电力系统分析中，有功功率的单位常用（）。

A.VARB.MWC.MVAD.V答案:B12.系统发生两相接地短路故障时，复合序网的连接方式为（）。

A.正序、负序、零序网络并联B.正序、负序网并联、零序网开路C.正序、零序网络并联、负序网络开路D.零序、负序网并联，正序网开路答案:A13.在下列各种故障类型中，属于纵向故障的是（）。

A.两相短路B.两相断线C.单相接地短路D.两相短路接地答案:B14.系统发生短路故障后，越靠近短路点，正序电压（）。

A.越低B.越高C.不变D.无穷大答案:A15.借助改变发电机端电压调压是典型的（）。

A.顺调压B.逆调压C.常调压D.恒调压答案:B16.潮流计算中的P-Q分解法是在哪一类方法的基础上简化来的？（）A.阻抗法B.直角坐标形式的牛顿拉夫逊法C.高斯—赛德尔法D.极坐标形式的牛顿拉夫逊法答案:D17.利用等面积定则分析简单系统的暂态稳定性，当减速面积小于加速面积，则系统将（）。

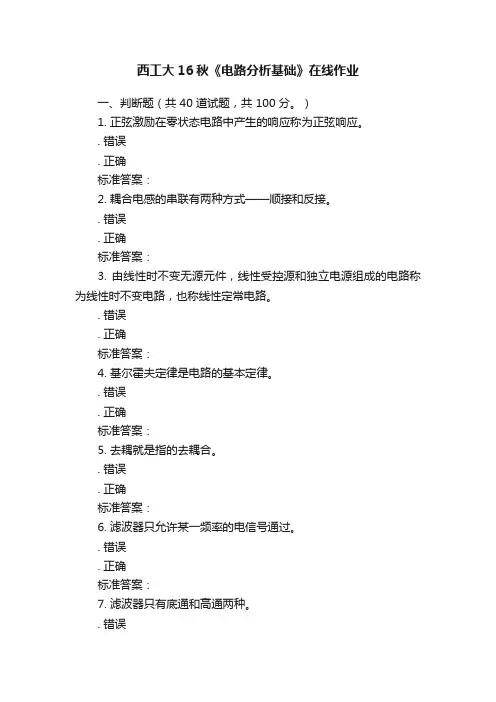

西工大16秋《电路分析基础》在线作业一、判断题（共 40 道试题，共 100 分。

）1. 正弦激励在零状态电路中产生的响应称为正弦响应。

. 错误. 正确标准答案：2. 耦合电感的串联有两种方式——顺接和反接。

. 错误. 正确标准答案：3. 由线性时不变无源元件，线性受控源和独立电源组成的电路称为线性时不变电路，也称线性定常电路。

. 错误. 正确标准答案：4. 基尔霍夫定律是电路的基本定律。

. 错误. 正确标准答案：5. 去耦就是指的去耦合。

. 错误. 正确标准答案：6. 滤波器只允许某一频率的电信号通过。

. 错误. 正确标准答案：7. 滤波器只有底通和高通两种。

. 错误标准答案：8. 当一个线圈中的电流变化时，在另一个线圈的两端所产生的感应电压，称为互感电压。

. 错误. 正确标准答案：9. 叠加定理能用来计算电路功率。

. 错误. 正确标准答案：10. 网孔法适用于立体电路。

. 错误. 正确标准答案：11. 叠加定理是指线性电路中所有独立电源同时作用在每一个之路所产生的响应电流或电压，等于各个独立电源单独作用时在该支路中所产生响应电流或电压的代数和。

. 错误. 正确标准答案：12. 用相量对正玄电流电路进行分析计算称为相量法。

. 错误. 正确标准答案：13. 无源三端电路只有一种即三角形电路。

. 错误. 正确标准答案：14. 若加在各个颠倒两端的电压为同一电压，则称为并联。

. 错误标准答案：15. 最大功率传输定理是关于使含源线性阻抗单口网络向可变电阻负载传输最大功率的条件。

. 错误. 正确标准答案：16. 电场力在单位时间内所作的功称为电功率。

. 错误. 正确标准答案：17. 不随时间变化的电路称为定常电路。

. 错误. 正确标准答案：18. 非正弦周期电流电路稳态分析有2个步骤展开成傅里叶级数和叠加出最后结果。

. 错误. 正确标准答案：19. 用导线在某种材料做成的芯子上绕成的螺旋管称为电感线圈。

西工大16秋《电路分析基础》在线作业试卷总分:100 得分:100一、判断题 (共 40 道试题,共 100 分)1. 正弦激励在零状态电路中产生的响应称为正弦响应。

A. 错误B. 正确满分：2.5 分正确答案:B2. 耦合电感的串联有两种方式——顺接和反接。

A. 错误B. 正确满分：2.5 分正确答案:B3. 由线性时不变无源元件，线性受控源和独立电源组成的电路称为线性时不变电路，也称线性定常电路。

A. 错误B. 正确满分：2.5 分正确答案:B4. 基尔霍夫定律是电路的基本定律。

A. 错误B. 正确满分：2.5 分正确答案:B5. 去耦就是指的去耦合。

A. 错误B. 正确满分：2.5 分正确答案:B6. 滤波器只允许某一频率的电信号通过。

A. 错误B. 正确满分：2.5 分正确答案:A7. 滤波器只有底通和高通两种。

A. 错误B. 正确满分：2.5 分正确答案:A8. 当一个线圈中的电流变化时，在另一个线圈的两端所产生的感应电压，称为互感电压。

A. 错误B. 正确满分：2.5 分正确答案:B9. 叠加定理能用来计算电路功率。

A. 错误B. 正确满分：2.5 分正确答案:A10. 网孔法适用于立体电路。

A. 错误B. 正确满分：2.5 分正确答案:A11. 叠加定理是指线性电路中所有独立电源同时作用在每一个之路所产生的响应电流或电压，等于各个独立电源单独作用时在该支路中所产生响应电流或电压的代数和。

A. 错误B. 正确满分：2.5 分正确答案:B12. 用相量对正玄电流电路进行分析计算称为相量法。

A. 错误B. 正确满分：2.5 分正确答案:B13. 无源三端电路只有一种即三角形电路。

A. 错误B. 正确满分：2.5 分正确答案:A14. 若加在各个颠倒两端的电压为同一电压，则称为并联。

A. 错误B. 正确满分：2.5 分正确答案:B15. 最大功率传输定理是关于使含源线性阻抗单口网络向可变电阻负载传输最大功率的条件。

《电路分析基础》模拟试卷1一、单选题（30题，每题1分，共30分），答案写在下表中1.基尔霍夫定律（Σi＝0和Σu＝0）可以适用的电路类型为（）（A）只适用于直流电路；（B）只适用于正弦交流电路；（C）只适用于动态电路；（D）可适用于任何电路。

2.基尔霍夫电流定律（Σi＝0）应用于电路中的（）（A）支路；（B）节点；（C）回路；（D）网孔。

3.若把电路中的参考点由原来电位较低的点改选为电位较高的点，则电路中各点的电位比原来（）（A）升高；（B）降低；（C）不变；（D）不能确定。

4．在如题4图所示直流电路中，根据基尔霍夫节点电流定律可确定电路中电流I的大小为（）（A）I＝0 A；（B）I＝0.5 A；（C）I＝1 A；（D）I＝10 A。

5．如题5图所示直流电路，当开关S断开时电压表V读数为10 V，当开关S闭合时电压表V读数为5 V，则U S和R S的值分别为（）（A）U S =5 V，R S =5 Ω；（B）U S =5 V，R S =10 Ω；（C）U S =10 V，R S =5 Ω；（D）U S =10 V，R S =10 Ω。

10IR L10 Ω单选题4电路图单选题5电路图6．理想电压源的内阻R S的大小是（）（A）内阻为零；（B）内阻为无穷大；（C）内阻的大小由外电路来确定；（D）不能确定。

7．如题7图所示直流电路，若用支路电流法解题，则下列式子正确的是（）（A）I1+I2+I3=0 ；（B）I1R1+I3R3+U1=0 ；（C）I2R2+I3R3－U2=0 ；（D）I1R1－I2R2+U2+U1=0 。

U 22S单选题7电路图 单选题8电路图8．如题8图所示直流电路，R 1和R 2值均未知。

根据叠加定理，当3 A 电流源单独作用时，U R2＝4 V ；当12 V 电压源单独作用时，U R2＝4 V 。

则R 2的值为（ ） （A ）2 Ω ； （B ）4 Ω ； （C ）8 Ω ； （D ）16 Ω 。

《工科电路分析》10-11学年第一学期试题一、单项选择题(每小题2分，共20分)。

1、如图1所 示电路中，当 R 1 增加时，电流I 2 将( )。

A. 变 大B. 变 小C. 不 变2、电路如图2所示，R ab =( )。

A ．100ΩB ．50ΩC ．150ΩD ．200Ω22图13、直流电路中，以下叙述正确的是( )。

A. 感抗为0，容抗为无穷大B. 感抗为无穷大，容抗为0C. 感抗和容抗均为0D. 感抗和容抗均为无穷大 4、在正弦交流电路中提高感性负载功率因数的方法是( )。

A. 负载串联电感B. 负载串联电容C. 负载并联电感D. 负载并联电容 5、正弦电压 u (t ) =2U cos (ωt + θu )对应的相量表示为( )。

uU U A θ∠=. u U U B θ∠=∙. u U U C θ∠=2. u U U D θ∠=∙2.6、如图3所示直流电阻电路中，流过电压源的电流I 等于( )。

A ． 0.15A B. 0A C. 0.03A D. ∞ 7、电路如图4所示，电压源( )。

A. 吸收120W 功率B. 吸收0功率C.产生120W 功率D. 无法计算10A图4图360Ω8、已知图5中电流表A 1、A 2、A 3读数均为10A ，则电流I s 为( )。

A ．10A B ．20A C ．30A D ．40A9.在图6所示电路中，开关S 在t = 0瞬间闭合，若u C ()00-=V ，则i C ( 0+)为 ( )。

A. 0 AB. 0.6 AC. 1.2 AD. 2.4 A10．如图7所示的互感元件，下列电压表达式正确的是（ ）A. B. C.D.二、简单计算题：（每小题6分，共24分）1、如图8所示电路，电容器原已充电到20V ，极性如图示，t =0时将开关S 闭合。

已知：U s=40V ，R =5k Ω，C =2μF 。

求开关S 闭合后的。

图82、求图9二端网络的等效电阻。

电路分析第一阶段自测试卷（第1.2.3章）（一）本试卷满分100分，限定在90分钟内完成。

一、填空题（共28分）1.在图1中，方框代表电源或负载。

已知U 二100V, I 二-2A ，试问哪些方框是电源，哪些是负载? (4 X 2二8 分)I r+ ----- + ------ ----- UUUU一 -------+ -----+ -----(a)(b) （C ）(d)()() ( )()图12.试求图2所示电路中的 U O(2X5=10 分)——-10A 15V(b)(2X5=10 分)10AU 二( )图2U=( )3.如图3所示（a ）、（b ）二个单口网络, 分别求出它们的等效电阻心,。

二、选择题（共4个小题，每个小题5分，共20分）4.求图4所示电路的输入电阻R ah .（5.求图5所示电路的输入电阻心o)(b)1^24Q L124Q abo A 8Q B 10Q C -8Q A 12Q B 60 C 80 —6Q<$3U 1 _ 6Q n H6Q6. A 电路如图6所示，求h 、 5A 、 2A 、 4A B 2A 、 1A 、 I 2和 I 3 1Ao ()C -1A 、3A 、2AD 7A 、 5A 、9Aiov O8Q0 U |J8QI电路如图7所示，求电压U 。

4V 、 B 7V C -4V7. A ()D 8V三、计算题（共52分）8.求图8所示电路的诺顿等效电路。

（10分）1A10Q1Q11.电路如图11所示，求运放电路输出电压uo 。

（12分）4Q TA丄3QIV------aa21图10C ）8V1AV L18Q24V （）@5A----- ---------------------- ° b图8 图99. 求图9所示电路的戴维南等效电路。

（10分）44V4Q10. 电路如图10所示，分别用节点法和网络法求电路中I X 。

■o a +U—o b（20第一阶段自测试卷（第1.2.3章）（一）答案一、填空题（共28分）1. （a）电源（b）负载（c）负载（d）电源（每题2分）2. （a） U二15V （b） U二50V （每题 5 分）3. （a） 36。

西安工业大学试题纸一．单项选择题：（共10分，每小题1分。

在每小题的4个备选答案中，选出一个正确的答案。

并将其号码填在括号内。

）1.在8086CPU中，进位标志是（）。

﹝A﹞AF ﹝B﹞ZF ﹝C﹞SF ﹝D﹞CF2.在8086CPU中，中断优先权最高的是（）。

﹝A﹞NMI ﹝B﹞INTR ﹝C﹞内部中断﹝D﹞单步中断3.某SRAM芯片，其型号为6264。

该芯片的地址线和数据线的数目是。

﹝A﹞12、8 ﹝B﹞13、8 ﹝C﹞12、16 ﹝D﹞13、164. 执行PUSH BX指令后，SP的值自动（）。

﹝A﹞加一﹝B﹞加二﹝C﹞减一﹝D﹞减二5.一般情况下，执行指令后不影响标志位的指令是（）。

﹝A﹞MOV 类﹝B﹞算术类﹝C﹞逻辑类﹝D﹞CMP指令6.采用查询传送方式时，接口中必须要有（）。

﹝A﹞中断逻辑﹝B﹞请求信号﹝C﹞状态端口﹝D﹞类型号7.硬盘和系统之间的数据传送，主要工作于（）。

﹝A﹞无条件方式﹝B﹞查询方式﹝C﹞中断方式﹝D﹞DMA方式8.中断控制器的初始化命令字是（）。

﹝A﹞IRR ﹝B﹞IMR ﹝C﹞ICW ﹝D﹞OCW9.有8个开关作为一个外设经8255的PA口连接，则PA口应该工作于（）﹝A﹞方式0输入﹝B﹞方式0输出﹝C﹞方式1输出﹝D﹞位控10.8254计数器/定时器的工作（）可以连续均匀的控制LED灯的亮灭。

﹝A﹞模式0 ﹝B﹞模式1 ﹝C﹞模式2 ﹝D﹞模式3二.填空题：（共10分,每空1分）11.作为8086CPU最大模式的典型配置，应该有一片8284A时钟发生器、一片8288总线控制器、两片______________和三片_______________。

12. 作为8086CPU的中断向量表，从内存的____________H开始，到内存的____________H单元结束。

共有1KB大小。

13.EPROM 的汉语意思是__________________________。

一、填空（本题共20分，每空1分）：1．共射极放大电路中，若增加输入的正弦波信号，首先出现输出电压顶部削平的失真，这种失真是________失真，原因是静态工作点偏________。

2．在集成运放中，电流源电路的主要作用有两种：一是为放大电路提供合适的________，二是作为放大电路的________。

3.场效应管的转移特性如图1所示。

由图可知该管的I DSS ＝________，U GS(off)＝________。

4．负反馈放大电路产生自激振荡的幅度条件是________，相位条件是________。

5.在放大电路中，引入电压负反馈可以稳定________、降低________。

6.串联型稳压电路一般由调整管、________电路、________电路、________电路这几个部分组成。

7．多级放大电路常见的三种耦合方式为：阻容耦合、________耦合和________耦合。

8．从结构上看，集成运放通常由________电路、输入级、________和输出级四部分组成。

9．功率放大电路如图2。

（设U BE >0时，管子立即导通，忽略管子的饱和压降）电路最大输出功率P Omax ＝________，最大效率max η=________，T 1和T 2的耐压BR)CEO (U 至少应为________。

图1图2二、判断（本题共12分）：1．(本小题4分)电路如图3所示。

试用相位平衡条件判断是否有可能产生振荡。

图中电容C E 、C B 、C S 、C G 的容量足够大，对交流来说可视为短路。

3．(本小题8分)电路如图4所示。

试判断电阻R 引入的反馈类型。

（说明反馈是正、负、交流、直流、电压、电流、串联、并联反馈中的哪些类型）图3图4三、分析与计算（本题共68分）：1．(本小题20分)放大电路及参数如图5所示。

其中，管子的β＝50，300'=bb r Ω，BE U ＝0.6V，（1）画出直流通路，估算电路的静态工作点BQ I 、CQ I 、CEQ U；CC o（2）画出交流通路，计算电路的放大倍数U A 、输入电阻i R 和输出电阻o R 的值；2．(本小题10分)电路如图6所示，A 为理想运放，1R ＝1kΩ，f R ＝10kΩ，E R ＝1kΩ，Vcc=9V，（1）判断电路所属的反馈组态；（2）在深度负反馈条件下，近似计算此电路的电压放大倍数。
