MW双馈风力发电机运行和维护手册A版

操作指导书目录一、前言 (1)二、叶片介绍 (2)三、叶片运输及到现场后检查 (4)四、叶片起吊 (7)五、叶片存放 (8)七、检查工具 (10)八、日常巡检 (11)九、定检维护 (13)十、缺陷处理 (19)十一、注意事项 (20)一、前言随着风机运行时间的积累延长，叶片开始出现部分缺陷，诸如叶片表面裂纹、鼓包、破损、凹坑、雷电接闪器腐蚀或发黑、叶片异响、开裂、甚至断裂等现象。

叶片是风电机组吸收风能的部件，其运行状况的好坏直接影响到风能利用效率、以及其它部件使用寿命。

必须从运输、起吊、叶片存放、日常巡检、定检维护、监测手段、故障处理及预防等多方面入手，使叶片在全生命周期内保持良好的工作状态，做到最大程度地保护叶片，保证安全、稳定运行，降低故障率，减少叶片断裂更换的风险，通过预防性的排查，及早发现叶片日常运行过程中的潜在问题，并进行有效处理，保证风机叶片的安全运行。

从运输、存放、吊装、运维、修理每个环节加强技术措施完善：1、叶片运输及到现场后检查制造商须提供陆运或海运的运输支撑装置。

叶片的支撑位置由制造商提供，根据运输车辆的通常规定，叶尖处的运输支撑工装与叶跟的距离选择适当。

山区运输叶片时，为了避开途中的障碍（树木、山体、电线等），可使用专门的扬举车运输。

2、叶片起吊叶片夹具必须设计成能够在叶片重心位置吊装叶片。

该区域至少要1m宽。

叶片前缘运输支架位置必须能满足运输、存放以及辅助吊装的要求，该区域至少需要600mm宽。

前、后缘保护套等辅助夹具必须标明吸力侧和压力侧。

3、叶片存放叶片可以进行露天存放，但必须使用专用的叶片存放工装，工装需要和地面固定牢靠，保证叶片不能触地面及大风下工装不会被吹倒。

4、叶片安装叶片安装前需要确认叶片配重是否符合要求，三只叶片的配对编号是否正确，确认后再进行安装。

把叶片安装在轮毂上，在螺栓和螺母表面均匀涂抹MoS2类润滑剂，然后按照规定的顺序和力矩紧固或预紧螺栓，确保螺栓紧固均匀。

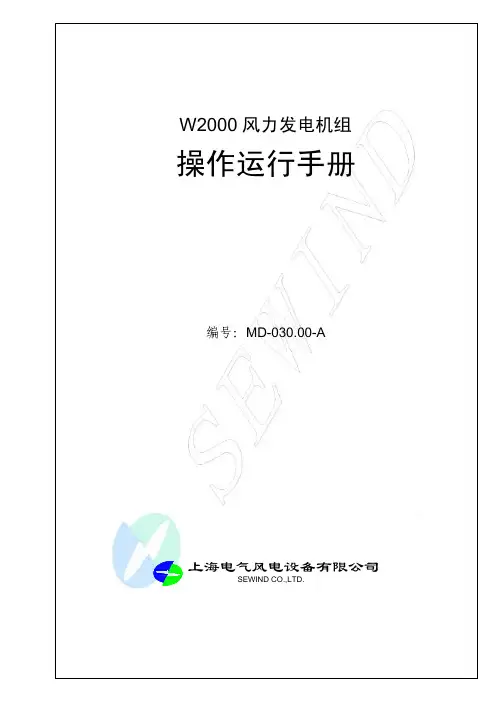

W2000风力发电机组操作运行手册编号：MD-030.00-A编制：孙永刚日期： 2009-11-24 .校核：杨宏坤日期： 2009-11-24 .审查：徐学渊、丁立洋日期： 2009-11-24 .审定：禹华军日期： 2009-11-24 .更改记录更改单号更改位置更改内容描述签字日10.04.02 FB-10-063 P54 增加变频器冷却系统相关内容孙业辉W2000型风力发电机组为三叶片、上风向、水平轴、变速变桨距风力发电机组。

风力发电机组的额定功率为2.0MW。

该风力发电机组风能利用效率高、噪声小、电网兼容性好、经久耐用、外型美观；能在变速条件下运行，在低风速段可提高有效发电，高风速段不会使风力发电机组和部件超载；采用双馈异步发电机和先进的IGBT 变流器的组合将电网电压、频率与发电机的转速隔离，从而使风力发电机组能与任何电网连接。

风力发电机组能在无操作人员值班条件下安全运行；所有部件均能在设计风况下安全可靠运行；设计寿命不少于20 年，其中主要部件（风轮、发电机、齿轮箱、主轴、机舱、塔架等）在设计寿命期间不需更换。

为了确保风力发电机组长期安全可靠的运行，事先要仔细的阅读操作运行手册并留意其中给出的建议。

请将这份操作运行手册看作风力发电机组安全装备的一部分，因此在风力发电机组随机资料中必须要保留一份该手册副本。

请注意手册中出现的警告标记。

警告！忽略此警告将导致人员的受伤或致死，或其它导致财产损失的事故。

当以下某个事件发生，而控制设备未显示任何错误信息或检查到中央控制室未收到任何报警概述....................................................................................对操作人员的总体要求....................................................................对操作及相关人员的特殊要求..............................................................安全指导................................................................................通用安全指南............................................................................总体要求................................................................................例行检查................................................................................个人防护装备（PPE）.....................................................................防坠落装备..............................................................................个人安全保护...........................................................................防护装备的存放和检查...................................................................机舱顶上的安全绳系着点和行为方式.......................................................其它装备...............................................................................紧急情况下的行动——逃生通道...........................................................生命链.................................................................................紧急情况下的行动.......................................................................风机失火时的行动.......................................................................雷暴中的行动...........................................................................叶片结冰时的行动.......................................................................急救...................................................................................概要...................................................................................滑落后的受伤处理.......................................................................安全报告...............................................................................风机的基本技术参数.....................................................................风机的基本操作概念.....................................................................进入、攀爬和离开风机...................................................................相关部件及其操作.......................................................................变流器.................................................................................滑环单元...............................................................................安全传感器系统.........................................................................状态码历史列表...................................................................状态码激活次数列表...............................................................输入输出列表(IO)...................................................................安全链............................................................................. .................................................................ETHERCAT及PROFIBUS历史数据统计.......................................................................运行模式...............................................................................初始化模式.............................................................................停机模式...............................................................................服务模式...............................................................................待机模式...............................................................................自检测模式.............................................................................自检程序1..........................................................................自检程序2..........................................................................自检程序3..........................................................................空转模式...............................................................................启动模式...............................................................................切入模式...............................................................................发电模式...............................................................................共振模式...............................................................................变桨润滑模式...........................................................................系统控制...............................................................................制动系统...............................................................................正常停机...........................................................................快速停机...........................................................................紧急停机...........................................................................变桨系统...............................................................................偏航系统...............................................................................自动偏航...........................................................................电网无功功率监测.......................................................................温度控制...............................................................................齿轮箱温度控制.........................................................................发电机温度控制.........................................................................变压器温度控制.........................................................................控制柜温度控制.........................................................................机舱温度控制...........................................................................塔底温度控制...........................................................................润滑控制...............................................................................主轴承润滑控制.........................................................................发电机润滑控制.........................................................................齿轮箱润滑控制.........................................................................偏航润滑控制...........................................................................变桨润滑控制...........................................................................手动控制...............................................................................手动启动...............................................................................功能描述...........................................................................操作方法...........................................................................手动停机...............................................................................功能描述...........................................................................操作方法...........................................................................手动复位...............................................................................功能描述...........................................................................操作方法...........................................................................服务模式下的手动控制...................................................................功能描述...........................................................................操作方法...........................................................................变频器冷却系统.........................................................................功能描述................................................................................安装、维护操作方法......................................................................本操作运行手册解释了风力发电机组（以下简称风机）的操作人员如何在风机内部或者外部操作所有的设备以及需参照的文件。

风力发电机组设备运行维护操作规程风力发电机组设备运行维护操作规程，主要内容如下：1、风力发电机组在投入运行前应具备的条件（1）电源相序正确，三相电压平衡。

（2）调向系统处于正常状态，风速仪和风向标处于正常运行的状态。

（3）制动和控制系统的液压装置的油压和油位在规定范围。

（4）齿轮箱油位和油温在正常范围。

（5）各项保护装置均在正确投入位置，且保护定值均与批准设定的值相符。

（6）控制电源处于接通位置。

（7）控制计算机显示处于正常运行状态。

（8）手动起动前叶轮上应无结冰现象。

（9）在寒冷和潮湿地区，长期停用和新投运的风电机组在投入运行前应检查绝缘，合格后才允许起动。

（10）经维修的风电机组在起动前，所有为检修而设立的各种安全措施应已拆除。

2、风电机组的起动和停机（1）风电机组的自动起动和停机①风电机组的自动起动，风电机组处于自动状态，当风速达到起动风速范围时，风电机组按计算机程序自动启动和并入电网。

②风电机组的自动停机，风电机组处于自动状态，当风速超出正常运行范围时，风电机组按计算机程序自动与电网解列、停机。

（2）风电机组的手动起动和停机手动起动和停机的四种操作方式①主控室操作，在主控室操作计算机启动键或停机键。

①就地操作，断开遥控操作开关，在风电机组的控制盘上，操作起动或停机按钮，操作后再合上遥控开关。

①远程操作，在远程终端操作启动键或停机键。

①机舱上操作，在机舱的控制盘上操作启动键或停机键，但机舱上操作仅限于调试时使用。

风电机组的手动起动当风速达到起动风速范围时，手动操作启动键或按钮，风电机组按计算机启动程序启动和并网。

风电机组的手动停机当风速超出正常运行范围时，手动操作启动键或按钮，风电机组按计算机停机程序与电网解列、停机。

凡经手动停机操作后，必须在按“起动”按钮，方能使风电机组进入自起动状态。

故障停机和紧急停机状态下的手动起动操作，风电机组在故障停机和紧急停机后，如故障已排除且具备起动的条件，重新起动前必须按“重置”或“复位”就地控制按钮，才能按正常起动操作方式进行启动。

风力发电机维护手册1208 风力发电机维护手册12081. 引言1.1 目的1.2 背景1.3 读者对象2. 风力发电机概述2.1 工作原理2.2 主要组成部件2.3 机组运行参数3. 维护计划3.1 检查和维护频率3.2 维护计划制定3.3 维护记录4. 维护指南4.1 安全注意事项4.2 维护工具和设备4.3 维护步骤4.3.1 检查叶片和塔筒4.3.2 检查发电机和变速器4.3.3 检查电力系统4.3.4 检查控制系统4.3.5 清洁和润滑4.3.6 故障排除5. 附件5.1 维护记录表5.2 维护工具清单5.3 故障排除指南附件：1. 维护记录表：记录每次维护操作的日期、维护人员姓名、维护内容、发现的问题、解决方案以及维护结果等信息。

使用此表格可以追踪风力发电机的维护历史，提供数据分析和更好地为维护计划做出调整。

2. 维护工具清单：列出了进行风力发电机维护所需的工具和设备清单。

包括但不限于扳手、钳子、润滑剂、清洁工具等。

3. 故障排除指南：提供常见故障的识别和解决方法，如发电机停止转动、发电机噪音过大等。

根据指南可以迅速定位问题并进行修复。

本文所涉及的法律名词及注释：1. 风力发电机：根据国家关于新能源的发展政策，风力发电机是一种可再生能源设备，用于通过风力转动发电机以产生电能。

2. 叶片：风力发电机的主要组成部件之一，负责将风的动能转化为机械能。

3. 塔筒：风力发电机的主要组成部件之一，用于支撑发电机和叶片，通常由钢材制成。

4. 变速器：风力发电机的主要组成部件之一，用于将叶片转动的低速运动转化为发电机的高速运动。

5. 发电机：风力发电机的主要组成部件之一，用于将机械能转化为电能。

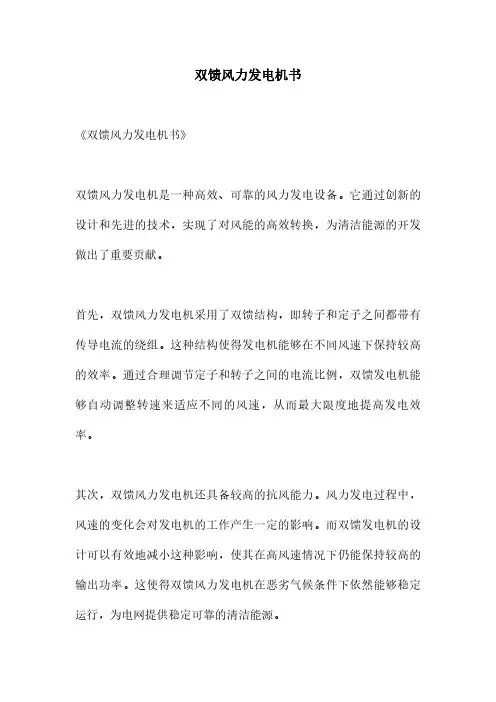

双馈风力发电机书
《双馈风力发电机书》
双馈风力发电机是一种高效、可靠的风力发电设备。

它通过创新的设计和先进的技术，实现了对风能的高效转换，为清洁能源的开发做出了重要贡献。

首先，双馈风力发电机采用了双馈结构，即转子和定子之间都带有传导电流的绕组。

这种结构使得发电机能够在不同风速下保持较高的效率。

通过合理调节定子和转子之间的电流比例，双馈发电机能够自动调整转速来适应不同的风速，从而最大限度地提高发电效率。

其次，双馈风力发电机还具备较高的抗风能力。

风力发电过程中，风速的变化会对发电机的工作产生一定的影响。

而双馈发电机的设计可以有效地减小这种影响，使其在高风速情况下仍能保持较高的输出功率。

这使得双馈风力发电机在恶劣气候条件下依然能够稳定运行，为电网提供稳定可靠的清洁能源。

另外，双馈风力发电机还具备较低的维护成本。

相比传统的全功率变频器风力发电机，双馈发电机的变频器功率较小，不仅减少了设备的体积和重量，也降低了设备的成本。

同时，双馈发电机的寿命也更长，更换和维修的频率较低，进一步降低了维护成本。

综上所述，双馈风力发电机作为一种高效、可靠的风力发电设备，具备很多优势。

它的双馈结构、抗风能力和低维护成本，使其成为清洁能源的重要组成部分。

在未来的发展中，双馈风力发电机有望发挥更大的作用，为人类创造更加清洁、可持续的能源未来。

风力发电机维护手册1208风力发电机维护手册1208一、介绍1.1 本手册目的本手册旨在提供对风力发电机进行维护的详细指南，以确保其安全稳定运行。

1.2 适用范围本手册适用于各型号风力发电机的维护，包括但不限于X型号、YYYY型号等。

二、安全须知2.1 工作环境安全要求2.1.1 工作高度安全要求在进行维护作业时，必须遵守相关的工作高度安全要求，如佩戴安全带、使用工作平台等。

2.1.2 输电线路安全要求维护作业中要注意接近或跨越高压输电线路时的安全事项，必须遵守相关安全规定。

2.2 个人防护措施2.2.1 头部防护在维护作业中，需要佩戴安全帽以保护头部安全。

2.2.2 眼部防护使用护目镜、面罩等安全防护装备，以保护眼睛免受粉尘、飞溅物等伤害。

2.2.3 手部防护在维护作业中，需要佩戴防切割、防碰撞手套等手部防护装备。

2.2.4 呼吸道防护需要使用防尘口罩、防毒面具等呼吸道防护装备，以防止吸入有害气体和颗粒物。

2.3 作业规范及流程2.3.1 事故处理在维护作业中，如发生意外事故，应立即停止作业并采取相应的救援措施。

2.3.2 健康状况检查在进行维护作业前，应进行健康状况检查，确保身体健康状况良好。

2.3.3 安全培训要求对于参与维护工作的人员，应进行相关的安全培训，并取得相关证书。

2.3.4 作业流程维护作业的具体流程包括但不限于步骤、YY步骤等。

三、维护指南3.1 日常维护3.1.1 清洁保养定期对风力发电机进行清洁，清除积灰、杂物等，保持机组的正常运转。

3.1.2 运行监视对风力发电机的运行情况进行监视，并及时处理异常问题。

3.2 定期维护3.2.1 润滑维护定期对风力发电机进行润滑，确保各零部件的正常工作。

3.2.2 电气维护对风力发电机的电气系统进行检查和维护，确保电气连续性和安全性。

3.3 故障排除3.3.1 常见故障分析对常见故障进行分析、排查和解决，以保证风力发电机的正常运转。

3.3.2 故障排除步骤对发电机出现故障时，按照一定的步骤进行故障排除，确保问题得到解决。

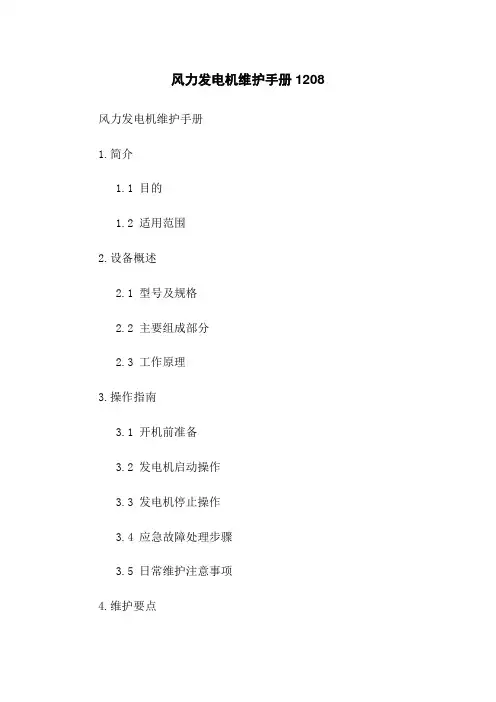

风力发电机维护手册1208 风力发电机维护手册1.简介1.1 目的1.2 适用范围2.设备概述2.1 型号及规格2.2 主要组成部分2.3 工作原理3.操作指南3.1 开机前准备3.2 发电机启动操作3.3 发电机停止操作3.4 应急故障处理步骤3.5 日常维护注意事项4.维护要点4.1 润滑系统维护4.2 齿轮箱维护4.3 发电机维护4.4 控制系统维护4.5 塔筒维护4.6 叶片维护5.安全操作规程5.1 个人安全防护措施5.2 操作安全措施5.3 应急处理流程5.4 风力发电机事故预防措施附件列表：1.风力发电机维护记录表2.风力发电机备件清单3.风力发电机安全操作手册法律名词及注释：1.发电机：指将机械能转换成电能的设备。

2.齿轮箱：风力发电机中用于传递转动力的装置。

3.控制系统：控制风力发电机启停及调节转速的系统。

4.塔筒：支撑风力发电机的塔状结构。

5.叶片：风力发电机上的旋转部分，用于捕捉风能。

本文档涉及附件：1.风力发电机维护记录表（附件1）- 用于记录风力发电机的维护情况，包括维护时间、维护内容等信息。

2.风力发电机备件清单（附件2）- 列出风力发电机所需备件清单，以便及时更换损坏的零部件。

3.风力发电机安全操作手册（附件3）- 提供风力发电机的安全操作指南，包括个人防护措施、事故预防措施等内容。

本文所涉及的法律名词及注释：1.发电机：根据《电力法》的定义，发电机是将机械能转变为电能的设备。

2.齿轮箱：风力发电机中用于传递转动力的装置。

齿轮箱的设计和制造必须符合《机械工程设计规范》。

3.控制系统：风力发电机的控制系统是用于控制其启停及调节转速的设备。

控制系统的设计和使用必须符合《安全生产法》的相关规定。

4.塔筒：风力发电机的塔状支撑结构，必须符合《建筑设计规范》的要求，确保其稳定性和安全性。

5.叶片：风力发电机上的旋转部分，用于捕捉风能。

叶片的设计和制造必须符合《机械工程设计规范》的相关要求。

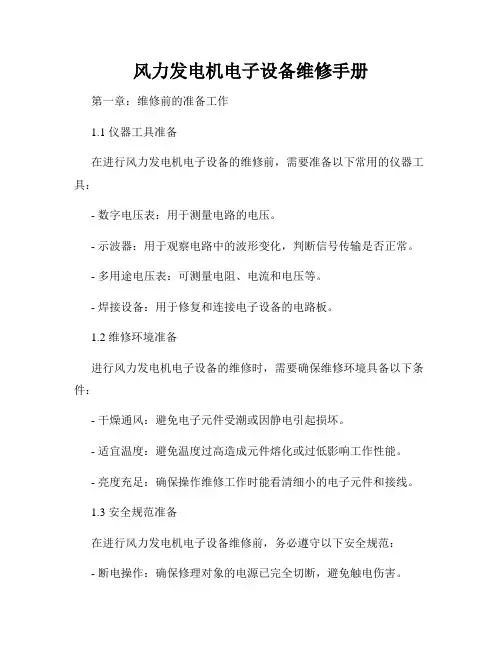

风力发电机电子设备维修手册第一章：维修前的准备工作1.1 仪器工具准备在进行风力发电机电子设备的维修前，需要准备以下常用的仪器工具：- 数字电压表：用于测量电路的电压。

- 示波器：用于观察电路中的波形变化，判断信号传输是否正常。

- 多用途电压表：可测量电阻、电流和电压等。

- 焊接设备：用于修复和连接电子设备的电路板。

1.2 维修环境准备进行风力发电机电子设备的维修时，需要确保维修环境具备以下条件：- 干燥通风：避免电子元件受潮或因静电引起损坏。

- 适宜温度：避免温度过高造成元件熔化或过低影响工作性能。

- 亮度充足：确保操作维修工作时能看清细小的电子元件和接线。

1.3 安全规范准备在进行风力发电机电子设备维修前，务必遵守以下安全规范：- 断电操作：确保修理对象的电源已完全切断，避免触电伤害。

- 掌握设备结构：了解风力发电机电子设备的结构和内部元件布局，方便维修过程中的操作。

第二章：常见故障排除与修复2.1 电路故障2.1.1 电压异常若风力发电机电子设备的输出电压异常，可按照以下步骤进行排除与修复：1) 使用数字电压表测量输出端口的电压是否正常。

2) 若电压异常，检查电源线路和输出线路的连接情况，确保接触良好。

3) 检查电路板上的元器件是否存在短路或损坏，修复或更换受损元件。

2.1.2 信号传输异常若风力发电机电子设备的信号传输异常，可按照以下步骤进行排除与修复：1) 使用示波器观察信号线上的波形变化，判断信号传输是否正常。

2) 若信号异常，检查信号线路的连接情况，确保接触良好。

3) 检查电路板上的信号处理器等元器件是否存在损坏，修复或更换受损元件。

2.2 元件故障2.2.1 电容器损坏若风力发电机电子设备出现电容器损坏，可按照以下步骤进行排除与修复：1) 使用多用途电压表测量电容器的电阻，判断是否需要更换电容器。

2) 若电容器损坏，使用焊接设备将损坏的电容器拆卸下来，并焊接新的电容器。

2.2.2 电阻器损坏若风力发电机电子设备出现电阻器损坏，可按照以下步骤进行排除与修复：1) 使用多用途电压表测量电阻器的电阻，判断是否需要更换电阻器。

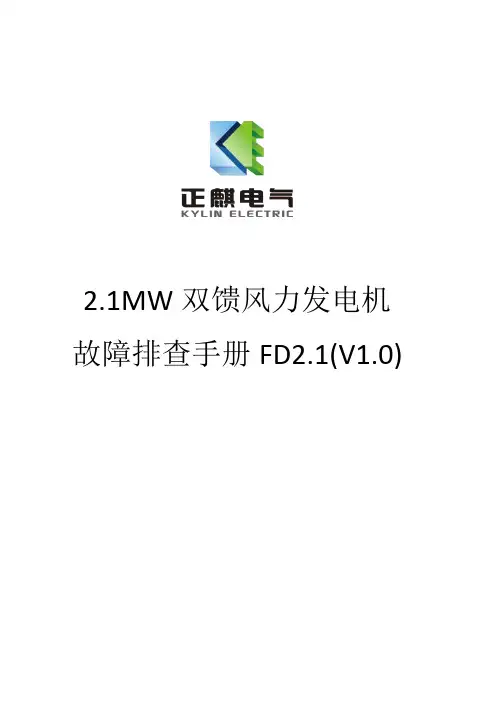

2.1MW双馈风力发电机故障排查手册FD2.1(V1.0)正麒电气版本说明：目录1 手册的描述 42 电机结构83 双馈电机简介，工作原理94 电机常见故障125 电机主要部件常见故障及解决方法226 注意事项231.手册的描述本维修手册适用于2.1KW双馈风力发电机，指导相关技术人员和专业维修人员对电机的故障诊断、异常处理以及维护工作。

特别注意：●请认真阅读使用说明书，本手册对系统的外部接口、性能参数等不再作具体介绍。

●请相关人员仔细阅读学习本手册和用户手册，只有通过系统学习和培训，完全熟悉安全注意、结构安装、操作维护的人员，才能从事本系统的维修工作。

●对于擅自拆除和错误维修导致系统损坏，本公司不承担任何法律责任。

●在没有得到本公司书面许可时，任何单位和个人不得对本手册擅自摘抄、复印，不得以任何形式进行传播。

●本产品在改进的同时，资料可能有所改动，恕不另行通知2.电机结构2.1MW 双馈风力发电机为2100kW 三相异步电机，定子接线方式三角形型连接，转子接线方式星形连接，冷却方式为风冷却。

图1 图空冷器冷却器风机注油器定子避雷器定子接线盒端盖轴承接地刷1.电机外观图2.电机外观图转子接线盒转子避雷器电机滑环室电机滑环图3.电机外观图1.1定子，机座为焊接结构，部铁芯叠压后由轴向扣片拉紧定子线圈为3相成型线圈嵌线后整体真空压力浸漆绝缘等级H三相绕组由电缆线引固定在机座上的大接线盒。

1.2转子，为绕线式转子铁心采用压力安装在轴上转子绕组为波形绕组，绕组K、L、M端头通过轴孔引出与非传动端滑环连接轴接地采用接地电刷电刷装在滑环室并有电刷磨损报警单元编码器安装于轴的非传动端。

1.3加热器，加热器位于电机定子腔，主要用于低温环境下对电机绕组进行加热。

1.4端盖、轴承端盖采用铸造结构轴承采用两个绝缘深沟球轴承。

1.5冷却和通风，发电机采用机壳水冷却，电机部风扇使空气循环流动把热量传到电机机壳机壳中循环的冷却水将热量带走，滑环室部空气自然流动，热量传递给滑环室再经过顶部装的水冷机构进行冷却。

双馈风力发电机书摘要：一、双馈风力发电机的原理与结构二、双馈风力发电机的优缺点三、双馈风力发电机在我国的应用与发展四、双馈风力发电机的运行维护与管理五、双馈风力发电机的未来发展趋势正文：一、双馈风力发电机的原理与结构双馈风力发电机是一种采用双馈传动技术的风力发电机组。

其主要由风轮、传动系统、发电机、变频器和控制系统等部分组成。

双馈风力发电机的原理是利用风力驱动风轮，风轮通过传动系统将动力传递给发电机，发电机发出电能经过变频器调节电压和频率后，输送到电网。

二、双馈风力发电机的优缺点双馈风力发电机具有以下优点：1.高效率：双馈风力发电机的转子与电网直接连接，降低了损耗，提高了发电效率。

2.适应性强：双馈风力发电机具有较强的适应性，可适应不同风速和风况条件。

3.结构紧凑：双馈风力发电机采用双馈传动技术，使得发电机尺寸较小，降低了整个机组的体积和重量。

4.可靠性较高：双馈风力发电机的传动系统相对简单，维护方便，运行可靠性较高。

然而，双馈风力发电机也存在一定的缺点：1.对风速要求较高：双馈风力发电机的最佳工作效率对应于一定风速范围，当风速低于或高于这个范围时，效率会降低。

2.噪音较大：由于传动系统的存在，双馈风力发电机的噪音较直驱风力发电机较大。

3.投资成本较高：与直驱风力发电机相比，双馈风力发电机的投资成本和维护成本较高。

三、双馈风力发电机在我国的应用与发展我国双馈风力发电机的技术水平世界领先，已成为全球最大的双馈风力发电机市场。

近年来，我国政府高度重视新能源产业的发展，双馈风力发电机在我国得到了广泛应用。

根据统计数据，我国双馈风力发电机的装机容量持续增长，占全部风力发电装机容量的绝大部分。

四、双馈风力发电机的运行维护与管理为确保双馈风力发电机的稳定运行和延长机组寿命，运行维护与管理至关重要。

主要包括以下几个方面：1.定期检查：定期对双馈风力发电机的各个部件进行检查，确保机组处于良好状态。

2.故障排查：发现故障及时进行排查，分析原因并进行修复。

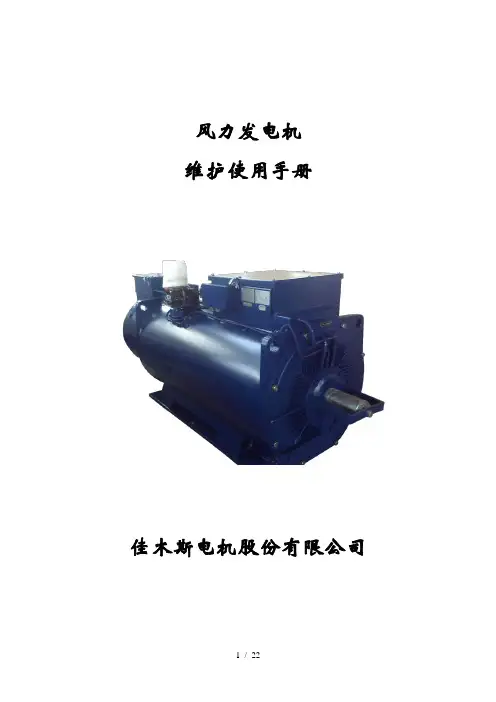

风力发电机维护使用手册佳木斯电机股份有限公司风力发电机维护使用手册1通用信息请妥善保存本手册！适用范围本手册适用于由佳木斯电机股份有限公司生产制造的1.5MW双馈风力发电机。

2指南本手册简要概括了电机构造及以下相关信息说明✓结构型式✓保养与维护✓故障分析与排除✓售后服务本手册不能代替相关专业人员对操作人员所作的重要操作指导。

本手册对组件安装已做出了相类似说明，操作者可参照此些方法执行。

对于超出一般范畴而在此手册中未提及的电机维修及保养工作，应由电机专业有经验人员执行。

电机若由于交货后客户的不适当操作或存储维护不利所产生的损失，电机生产商对此不承担责任。

须指出，此手册的内容不属于早期或现行协议、承诺或法律关系的一部分。

也无修订这些内容的作用。

3发电机结构特征1 轴2 伸端接地碳刷3 伸端端盖系统4 定子接线盒5 机座6 自动注油泵7 呼吸阀8 进、出水管9 尾端端盖系统10 滑环罩11 转子接线盒12 编码器13 辅助接线盒14 手动注油管15 轴承测温16 自动注油管17 排油器4维护保养精心的维护保养（包括监控，维护，检测及设备补充）才能保证电机的正常运转。

未对电机进行维护保养，用户将失去保修的权利。

发电机应进行周期性的维护和检查，应保证：a)发电机清洁，定子和转子的通风管路畅通无阻；b)负载不超过额定值和使用系数；c)线圈温升不超过额定值；d)绕组绝缘电阻和端盖绝缘电阻要大于推荐的最小值。

危险！绝缘试验所使用的高压能造成损伤和生命危险，只能由合格人员来做试验，注意试验装置说明中的安全部分。

e) 电压频率的变化应符合相关的规定；f) 滚动轴承温度应不超过95℃，保持润滑油清洁和适当油量；g) 没有异常的振动和噪声；h) 必要零件的贮备及备用件库存一览表；i) 对中数据（与准确对中的偏差，高温允许值）；j) 正常检查结果（“使用记录”）；k) 修理（“使用记录”）；l) 润滑数据：1) 使用方法；2) 润滑脂的贮备；3) 维护周期；4) 对每台设备进行记录。

风力发电机基础系统维修手册第一节：风力发电机基础系统概述1.1 系统介绍风力发电机基础系统是指风力发电场中用于接收和转换风能的设备。

它由风轮、传动系统、发电机和控制系统组成。

本手册将详细介绍风力发电机基础系统的构造、工作原理以及常见故障及其应对方法。

1.2 构造与工作原理风力发电机基础系统的核心是风轮，其通过捕捉风能并将其转化为机械能。

机械能通过传动系统传递给发电机，最终转化为电能。

同时，控制系统对发电机的运行进行监测和调控，以确保系统的安全运行及最大的发电效率。

第二节：风力发电机基础系统维护与保养2.1 检查与清洁定期检查风力发电机基础系统的各个部件，包括风轮、传动系统和控制系统等。

清洁各个部件以保持系统的正常工作和延长使用寿命。

2.2 润滑维护风力发电机基础系统的传动部件需要定期进行润滑维护，以确保传动系统的顺畅运转。

根据制造商的建议，选择适当的润滑油及更换周期。

针对风力发电机基础系统运行中的故障进行分析和排除。

针对常见的故障情况，本手册提供详细的解决方案和操作步骤，以便维修人员能够快速查找并解决故障。

第三节：风力发电机基础系统安全与预防3.1 安全措施风力发电机基础系统维护过程中，必须严格遵守相关的安全规定和操作程序。

在各种维护作业中，保证安全是至关重要的。

3.2 预防性维护除了日常的维护与保养，建议定期进行系统性能评估和预防性维护。

通过定期检查和替换老化部件，可以减少系统故障的发生，提高系统的可靠性和稳定性。

第四节：常见故障与解决方法4.1 风轮叶片损坏若风轮叶片出现磨损或损坏的情况，应立即停机检修，根据实际情况采取修复或更换措施。

4.2 传动系统异常传动系统出现异常情况时，可通过定期检查齿轮、轴承等部件的磨损情况，并及时更换损坏的部件。

发电机故障可能导致发电能力下降或无法发电。

应根据故障类型进行相应的维修或更换。

第五节：风力发电机基础系统维修记录维修记录是对风力发电机基础系统进行维护和故障排除的重要依据。

南车株洲电机有限公司设计文件4G90100000G35FYKS01水冷双馈风力发电机使用维护说明书更改清单前言本文件根据企业标准Q/TXN 01-024-2009《产品使用维护说明书编制办法》的要求编制。

本文件对FYKS01水冷双馈风力发电机的用途和使用环境条件、主要技术参数、主要结构和工作原理、安全规定、维护保养和检修方法、易损备件以及存储和运输等方面的要求作出了说明。

用户在使用FYKS01水冷双馈风力发电机之前，应仔细阅读本文件。

FYKS01水冷双馈风力发电机使用维护说明书1安全说明本使用维护说明书包含了重要的警示及安全指导，用户阅读时必须重点关注。

用户详细掌握和了解FYKS01 1.65MW水冷双馈风力发电机（以下简称“发电机”）各个部件的性能、结构特点以及维护要点、安全使用方法，才能确保发电机正常运行。

只有专业人士才能负责发电机的运输、安装、连接、运行、维护与操作。

（专业人士：良好技能和经验；了解电气设备的功能和使用条件；了解相关标准和操作指导、规则及避免事故发生的指南。

）发电机主要钢质螺栓安全拧紧扭矩见表1，螺栓紧固应有弹性垫圈。

表1 主要安全拧紧扭矩（钢质螺钉）位置紧固件规格拧紧扭矩N·m 工具备注运输装置M10 12 N.m 扭力扳手GB 5783M6 8 N.m 扭力扳手M8 23 N.m 扭力扳手M10 40 N.m 扭力扳手M12 70 N.m 扭力扳手M16 170 N.m 扭力扳手M20 340 N.m 扭力扳手重要提示：请正确使用扭力扳手！2 产品的技术参数产品的主要技术参数见表2。

表2 主要技术参数续表2 主要技术参数3产品主要结构3.1发电机主要部件为带滑环结构的绕线式转子、带焊接机座的定子、非传动端端盖、传动端端盖及轴承；发电机安装有转速编码器、绕组及轴承温度监控元件、自动注油器及加热器。

发电机断面图见图2。

图1 发电机断面图3.2 定子发电机定子由机座、定子铁心、定子绕组、定子接线盒等零部件组成。

风力发电机维修手册一、前言风力发电机作为一种清洁和可再生的能源发电设备，在现代社会中扮演着重要的角色。

然而，由于长期运行和风力环境的影响，风力发电机会出现一些故障和损坏。

本手册旨在为维修人员提供详细的维修指南，帮助他们快速、准确地修复风力发电机故障。

二、准备工作在进行风力发电机维修之前，有几项准备工作是必不可少的。

首先，需要确认维修人员已经具备相关的技术培训和操作经验，确保其能够熟练处理各种故障。

其次，需要准备好所需的工具和设备，包括常用的手工工具、电器测试仪器和必要的安全装备。

三、常见故障及修复方法1. 叶片损坏叶片损坏是常见的风力发电机故障之一。

当发现叶片破损、变形或腐蚀时，需要采取相应的修复措施。

修复方法包括更换叶片、修补叶片表面损伤或进行局部维修。

2. 发电机故障发电机故障会导致风力发电机无法正常发电。

常见的故障原因包括绕组短路、绝缘损坏等。

对于发电机故障，需要进行详细的检查和测试，确定具体的故障原因，并进行相应的修复或更换。

3. 控制系统故障风力发电机的控制系统是确保其正常运行的关键组成部分。

控制系统故障会导致发电机无法启动或停止。

在发现控制系统故障时，需要仔细检查各个传感器、电路和控制器，并根据故障表现采取相应的维修措施。

4. 塔筒和基础损坏塔筒和基础是支撑风力发电机的重要结构，出现损坏将严重影响其安全性和稳定性。

当发现塔筒或基础有裂缝、损伤或变形时，应立即采取修复措施，如加固、更换或进行局部修复。

5. 转动机构故障风力发电机的转动机构包括轴承、齿轮等部件，出现故障会导致转子无法正常旋转。

对于转动机构故障，需要仔细检查各个部件的磨损程度和润滑情况，并进行相应的维修或更换。

四、维护保养建议除了及时修复故障，定期的维护保养也是保证风力发电机正常运行的重要措施。

以下是几点常见的维护保养建议：1. 定期检查叶片和塔筒表面的腐蚀情况，并进行清洁和防腐处理。

2. 检查发电机的温度和振动情况，确保其在正常工作范围内。

能源业风力发电设备维护手册第一章：概述 (2)1.1 风力发电设备维护的意义 (2)1.2 风力发电设备维护的基本原则 (3)第二章：风力发电设备组成及原理 (3)2.1 风力发电设备的组成 (3)2.2 风力发电设备的原理 (4)第三章：风力发电设备维护流程 (4)3.1 维护前的准备工作 (4)3.2 维护实施流程 (5)3.3 维护后的验收与总结 (5)第四章：风力发电设备日常巡检 (6)4.1 日常巡检内容 (6)4.1.1 风力发电机组外观检查 (6)4.1.2 电气部分检查 (6)4.1.3 机械部分检查 (6)4.1.4 安全防护设施检查 (6)4.2 日常巡检方法与要求 (6)4.2.1 巡检方法 (7)4.2.2 巡检要求 (7)第五章：风力发电设备定期检查 (7)5.1 定期检查项目 (7)5.2 定期检查周期与要求 (8)第六章：风力发电设备故障处理 (8)6.1 故障分类与处理原则 (8)6.1.1 故障分类 (8)6.1.2 处理原则 (9)6.2 常见故障分析与处理方法 (9)6.2.1 机械故障 (9)6.2.2 电气故障 (9)6.2.3 液压系统故障 (9)6.2.4 控制系统故障 (10)第七章：风力发电设备维修与更换 (10)7.1 维修与更换的流程 (10)7.1.1 故障诊断 (10)7.1.2 维修方案制定 (10)7.1.3 维修准备 (10)7.1.4 维修实施 (10)7.1.5 维修验收 (10)7.1.6 更换周期管理 (10)7.2 维修与更换的技术要求 (11)7.2.1 维修人员要求 (11)7.2.2 维修工具和设备要求 (11)7.2.3 维修材料要求 (11)7.2.4 维修工艺要求 (11)第八章：风力发电设备润滑与保养 (11)8.1 润滑与保养的基本原则 (11)8.2 润滑与保养的具体方法 (12)第九章：风力发电设备安全防护 (12)9.1 安全防护措施 (12)9.1.1 设备安全防护 (12)9.1.2 工作人员安全防护 (13)9.2 应急处理与预防 (13)9.2.1 应急处理 (13)9.2.2 预防 (13)第十章：风力发电设备环境保护 (13)10.1 环境保护措施 (13)10.2 环境监测与治理 (14)第十一章：风力发电设备维护管理 (14)11.1 维护管理组织结构 (14)11.1.1 组织架构 (15)11.1.2 组织职能 (15)11.2 维护管理规章制度 (15)11.2.1 维护管理制度 (15)11.2.2 安全管理制度 (16)11.2.3 质量管理制度 (16)第十二章：风力发电设备维护信息化 (16)12.1 信息化管理平台建设 (16)12.1.1 平台架构设计 (16)12.1.2 关键技术研究 (16)12.1.3 平台实施与推广 (17)12.2 信息化管理应用与实践 (17)12.2.1 数据采集与监控 (17)12.2.2 故障诊断与预测 (17)12.2.3 维护计划制定与执行 (17)12.2.4 人员培训与考核 (18)第一章：概述1.1 风力发电设备维护的意义全球能源需求的不断增长，可再生能源的开发利用越来越受到关注。

风力发电机维修手册第一章：引言风力发电机已被广泛应用于可再生能源领域，其能够有效地将风能转化为电能，为人们的生活提供可靠、清洁的电力供应。

然而，由于长期运行或不可预见的故障，风力发电机可能需要进行维修和保养。

本手册旨在为风力发电机的维修人员提供详细的操作指南和维护建议，以确保风力发电机的正常运行和延长其使用寿命。

第二章：风力发电机的基本结构风力发电机由风轮、发电机、塔架、控制系统等组成。

本章将详细介绍各个部件的功能和相互关系，以帮助维修人员更好地理解风力发电机的结构与工作原理。

第三章：常见故障排查与维修1. 风轮叶片故障：包括破损、腐蚀、变形等情况。

本节将介绍如何识别和修复风轮叶片的故障，并提供相应的维修步骤和注意事项。

2. 发电机故障：如发电机湿润、线圈短路、轴承损坏等。

本节将提供对应的故障诊断方法和维修方案，确保发电机的正常运行。

3. 控制系统故障：包括电子元件损坏、连接线路故障等。

本节将介绍如何进行电子元件的更换和线路的检修，以保证风力发电机的控制系统正常工作。

第四章：定期保养与维护1. 润滑与密封：风力发电机的轴承和齿轮等部件需要定期进行润滑和密封的保养。

本节将介绍合适的润滑剂和密封材料的选择，并提供具体的保养步骤。

2. 清洁与检查：风力发电机的表面和内部需要定期清洁和检查，以防止灰尘和腐蚀物对设备的损害。

本节将详细说明清洁和检查的方法和周期要求。

3. 安全防护检查：风力发电机的各个部件需要经常检查其安全防护装置的完好性和有效性。

本节将指导维修人员进行安全检查的步骤和注意事项。

第五章：常用工具和备件介绍1. 维修工具：列举维修风力发电机常用的工具和仪器设备，并提供使用说明和注意事项。

2. 备件配件：介绍常见的风力发电机备件和配件，包括风轮叶片、轴承、电子元件等，并提供选型和更换的指南。

第六章：安全操作指南风力发电机维修过程中，安全操作至关重要。

本章将总结各种安全事项和操作规范，包括个人防护、设备操作、电气安全等等，以确保维修人员和设备的安全。
