华锐1.5MW风力发电机安装手册

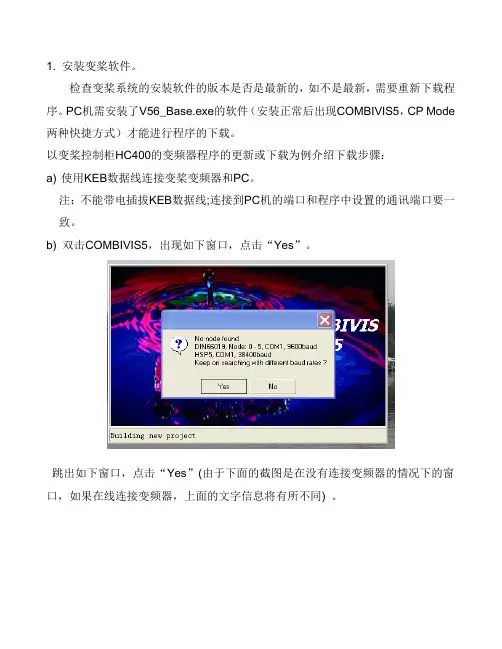

1. 安装变桨软件。

检查变桨系统的安装软件的版本是否是最新的，如不是最新，需要重新下载程序。

PC机需安装了V56_Base.exe的软件（安装正常后出现COMBIVIS5，CP Mode 两种快捷方式）才能进行程序的下载。

以变桨控制柜HC400的变频器程序的更新或下载为例介绍下载步骤：
a) 使用KEB数据线连接变桨变频器和PC。

注：不能带电插拔KEB数据线;连接到PC机的端口和程序中设置的通讯端口要一致。

b) 双击COMBIVIS5，出现如下窗口，点击“Yes”。

跳出如下窗口，点击“Yes”(由于下面的截图是在没有连接变频器的情况下的窗口，如果在线连接变频器，上面的文字信息将有所不同) 。

出现如下对话框：选择“F5-S/V2.80 4000rpm”，点击“ok”。

c)．在“File”菜单下点击选择“Open...”选项，↙；
在弹出对话框中选择“Parameter_Pitch_3004_Blade1.dw5”选项,打开；
在如下对话框中选择“否”选项,
显示如下：
点击“”或者在如下菜单中选择“Download to inverter”
之后经确认键，就开始下载程序到变频器中，显示如下进程图框：。

前 言 (1)1．目的 (5)2．适用范围 (6)3．职责 (6)4．一次电装的准备 (6)4.1 电缆剪裁 (7)4.2 电缆敷设 (12)4.2.1 吊装前的电缆预敷设（通缆） (12)4.2.2 吊装前的电缆预敷设（分段式） (15)4.2.3 塔筒内电缆走线 (17)4.3 灯具的安装 (18)4.4 卫生要求 (19)5．一次电装 (19)5.1 接地系统的安装 (19)5.2机舱动力缆及通缆的敷设 (20)5.3 扭缆的制作及敷设方法 (24)5.5分段式电缆的安装 (31)5.6 校线 (34)5.8电缆铜鼻子压接 (36)5.9塔底柜和机舱柜的接线 (40)5.10变流器接线 (42)5.10.1 ABB变流器接线 (42)5.10.2 日立变流器接线 (51)5.10.3 龙源变流器接线 (57)5.10.4 龙源科孚德变频器接线 (63)5.11塔底干式变压器接线 (68)5.12接地系统的连接 (70)5.13滑环至轮毂线缆的安装 (74)5.13.1 安全组织措施 (74)5.13.2 布线规范 (74)5.13.3 轮毂侧安装接线 (75)5.13.4 滑环侧安装接线 (82)5.14发电机编码器线缆的安装 (86)5.14.1 Linde862系列编码器电缆的安装 (87)5.14.2 Linde865系列编码器电缆的安装 (89)5.15风向标、风速仪和航标灯的接线 (90)15.17通讯光纤的安装 (103)6．安装后的自检 (104)7. 二次电装 (104)7.1超速模块的改线 (105)7.2扭揽开关的接线与设定 (105)7.3机舱柜改线以及短接线 (109)7.4塔底屏及菲尼克斯UPS接线方法 (109)8．附录 (110)附录1：材料 (110)附录2：工具 (118)附录3：风电机组现场电装记录 (120)附录4：控制及通讯电缆安装物料清单 (120)附录5：控制及通讯电缆安装所需工具 (122)附录6：1.5MW风力发电机组控制柜低压电器整定值 (123)2前言本作业指导书适用于国电联合动力技术有限公司并网型陆（地）上双馈风力发电机组现场电气安装，作为现场施工作业指导。

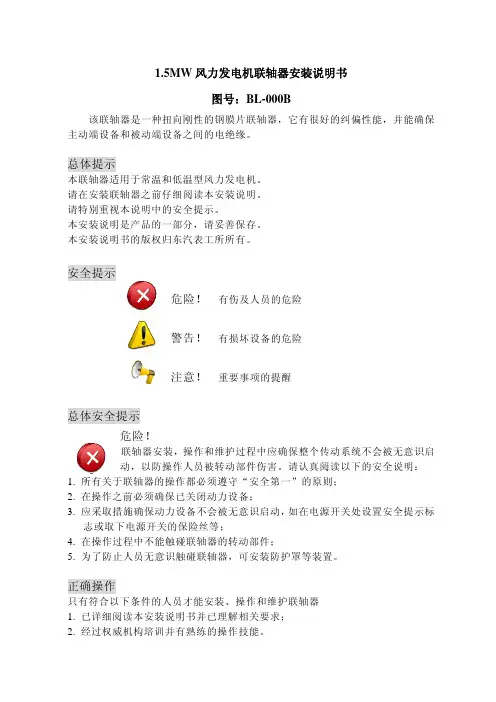

1.5MW风力发电机联轴器安装说明书图号：BL-000B该联轴器是一种扭向刚性的钢膜片联轴器，它有很好的纠偏性能，并能确保主动端设备和被动端设备之间的电绝缘。

总体提示本联轴器适用于常温和低温型风力发电机。

请在安装联轴器之前仔细阅读本安装说明。

请特别重视本说明中的安全提示。

本安装说明是产品的一部分，请妥善保存。

本安装说明书的版权归东汽表工所所有。

安全提示危险！有伤及人员的危险警告！有损坏设备的危险注意！重要事项的提醒总体安全提示危险！在联轴器安装，操作和维护过程中应确保整个传动系统不会被无意识启动，以防操作人员被转动部件伤害。

请认真阅读以下的安全说明：1. 所有关于联轴器的操作都必须遵守“安全第一”的原则；2. 在操作之前必须确保已关闭动力设备；3. 应采取措施确保动力设备不会被无意识启动，如在电源开关处设置安全提示标志或取下电源开关的保险丝等；4. 在操作过程中不能触碰联轴器的转动部件；5. 为了防止人员无意识触碰联轴器，可安装防护罩等装置。

正确操作只有符合以下条件的人员才能安装、操作和维护联轴器1. 已详细阅读本安装说明书并已理解相关要求；2. 经过权威机构培训并有熟练的操作技能。

联轴器必须在符合给定技术参数（见表1）的场合使用，禁止擅自修改联轴器的结构，否则我们对由此造成的破坏性后果不负责任。

为了以后的产品升级，我们保留技术修改的权利。

在此描述的联轴器符合印刷本安装说明书时的技术状态。

技术参数表1：联轴器参数规定扭矩T KN 8300 Nm最大扭矩T KMAX 29050 Nm交变扭矩T KW3750 Nm设定打滑扭矩（20%）T setting20800 Nm径向刚度C R 4.76 N/mm轴向刚度C a 137.9 N/mm每组膜片扭向刚度C w3400 Nm/rad电绝缘等级≥ 10M0hm 1000V直流联轴器的组成部件联轴器在交货时已安装以下几个组件,请在安装联轴器前检查所有部件是否齐全。

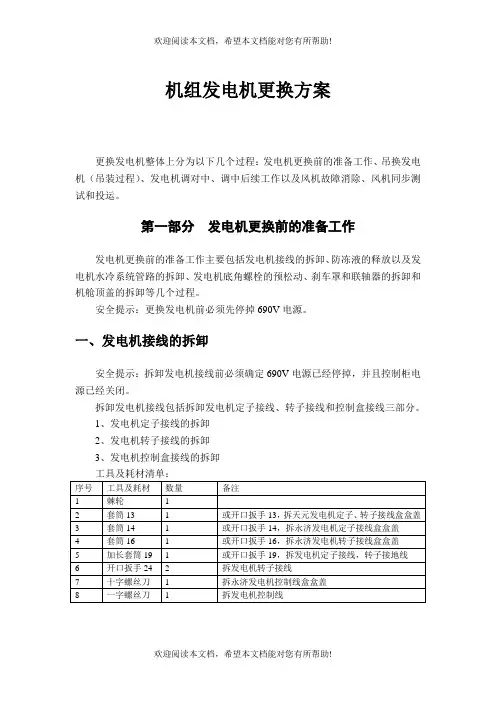

机组发电机更换方案更换发电机整体上分为以下几个过程：发电机更换前的准备工作、吊换发电机（吊装过程）、发电机调对中、调中后续工作以及风机故障消除、风机同步测试和投运。

第一部分发电机更换前的准备工作发电机更换前的准备工作主要包括发电机接线的拆卸、防冻液的释放以及发电机水冷系统管路的拆卸、发电机底角螺栓的预松动、刹车罩和联轴器的拆卸和机舱顶盖的拆卸等几个过程。

安全提示：更换发电机前必须先停掉690V电源。

一、发电机接线的拆卸安全提示：拆卸发电机接线前必须确定690V电源已经停掉，并且控制柜电源已经关闭。

拆卸发电机接线包括拆卸发电机定子接线、转子接线和控制盒接线三部分。

1、发电机定子接线的拆卸2、发电机转子接线的拆卸3、发电机控制盒接线的拆卸二、防冻液的释放回收以及发电机水冷管路的拆卸防冻液的释放回收一般从防冻液的注入口接出一根皮管到空桶内，然后打开阀门释放防冻液。

一般永济发电机能够释放大约40L防冻液，天元发电机能够释放超过50L防冻液。

工具及耗材清单三、刹车罩和联轴器的拆卸刹车罩拆卸之后，旋转小调车支架于联轴器的上方，将联轴器用绳索悬挂于小调车支架上。

使用800力矩扳手将联轴器与收缩盘、联轴器与刹车盘的连接螺栓打松，用手将螺栓取下，并撬棍将联轴器撬下放于机舱平台上。

四、发电机底角螺栓的预松动吊换发电机前最好先对发电机底角螺栓进行预松动，以便加快发电机的吊换过程。

对底角螺栓进行预松动，用800力矩扳手将螺栓打松，能够用手松动即可，不可松的太高，以免吊机舱盖时震动太大造成发电机失位。

五、上机舱罩的拆卸上机舱罩的拆卸包括上机舱罩与左右机舱罩联接螺栓的拆卸，上机舱罩与背板联接螺栓的拆卸，帆布罩的拆卸以及油冷支架与上机舱罩弹性支撑的拆卸。

第二部分吊换发电机（吊装过程）吊换发电机主要分为五个过程：将上机舱罩吊下，将旧发电机吊下，吊上新发电机，吊上上机舱罩，上机舱罩预紧。

将上机舱罩吊下，用三个小吊环，三个小卸扣以及三条吊带吊挂。

1.5MW风力发电机组液压系统安装、维护指导书(哈威被动式)目录1. 液压系统说明 (1)2. 液压系统的基本构成 (2)3. 液压系统功能说明 (3)4. 液压站压力值 (3)5. 液压系统元件 (3)6. 安装位置和电器接线 (5)7. 液压系统的安装 (5)8.液压系统的调试、保养与维修 (6)9. 常见故障的诊断及消除方法 (7)1. 液压系统说明东汽风力发电机的液压站系统属于风力发电机的一种刹车动力系统，它的主要功能是为偏航制动和主轴制动装置提供液压驱动力。

风机液压站系统是一个公共服务系统，它为风力发电机上一切使用液压作为驱动力装置提供动力。

1.1液压系统常识（一）、液压工作原理液压装置的工作原理是：在特定的机械、电子设备内，利用液体介质的静压力，完成能量的蓄积、传递、控制、放大，实现机械功能的轻巧化、精细化、科学化和最大化。

（二）、液压技术的特点：液压系统的基本功能是以液体压力能的形式进行便于控制的能量传递。

从能量传递方面看，液压技术大致处于机械式能量传递和电气式能量传递之间位置。

1.2液压技术的特点如下：1、可实现大范围的无级调速（调速范围达2000：1），即能在很宽的范围内很容易地调节力与转矩；2、控制性能好，对力、速度、位置等指标能以很高的响应速度正确地进行控制。

很容易实现机器的自动化，当采用电液联合控制时，不仅可实现更高程度的自动控制过程，而且可以实现遥控。

3、体积小、重量轻、运动惯性小、反应速度快，动作可靠，操作性能好。

4、可自动实现过载保护。

一般采用矿物油作为工作介质，相对运动面可自行润滑，使用寿命长。

5、可以方便地根据需要使用液压标准元件、灵活地构成实现任意复杂功能的系统。

2. 液压系统的基本构成系统的组成部分称为液压元件，根据液压元件的功能分类如下：1、动力元件动力元件的作用是将原动机的机械能转换成液体（主要是油）的压力能，是指液压系统中的油泵，向整个液压系统提供压力油。

新疆金风科技股份有限公司编号：金风1500KW系列风力发电机组机舱安装作业指导书版本：A０编制：校对：审核：标准化：2007-04- 发布2007-04- 实施目录1．机舱的卸货与摆放要求 (2)1.1机舱检查 (2)1.2机舱卸货 (2)1.3机舱摆放 (2)2．机舱安装参数 (2)2.1机舱重量和外形尺寸 (2)2.2安装时使用工器具 (3)3.机舱安装作业顺序 (3)3.1风向杆支架安装 (3)3.2机舱安装 (4)机舱安装作业指导1．机舱的卸货与摆放要求1.1机舱检查到货检验：外观，零部件、随机件齐全、完好。

1.2机舱卸货使用与机舱重量相匹配的吊车，用机舱吊具将机舱连同运输支架一起卸吊，并卸下两片表1.1图1.1 图1.21.3机舱摆放a)放置时机舱口（带毛刷）应偏离主风向，并保持运输支架水平；b)存放时使用专用蓬布防护。

c)并将两片舱底护罩放置并保护好，避免将护罩接触面直接与地接触，以免破坏出厂时的密封胶（见图1.3）。

图1.32．机舱安装参数2.1机舱重量和外形尺寸金风1.5MW风机机舱重量：11685 kg，外形尺寸如下图：2.2安装时使用工器具表2.1工器具（包括吊装工器具）3.机舱安装作业顺序3.1风向杆支架安装b) 在起吊前固定好风向标、风速仪支架，在机舱顶后部的安装孔位置安装支架，在支架支腿部涂抹密封胶后用螺栓固定。

c) 将风向标及风速仪安装在支架上，注意风向标及风速仪需装在提供的安装碗上再固定在支架上。

风向杆的接地线一端固定在支架的安装位上，一端固定在机舱内的接地排上。

风向杆支架如下图：3.2机舱安装预计工时：8人×2小时3.2.1机舱起吊准备a)吊车就位，将机舱专用吊具安装在机舱的三个吊点上，挂上吊钩。

（注意：机舱在地面准备就绪后，将剩余的主电缆放入塔架上平台）c)准备工作完成后，将机舱台车螺栓取下。

3.2.2安装机舱底（与机舱的结合）a)安装材料及工具见表3.2b)使吊车吃力到8吨，这样机舱不会离开地面，此时拆掉运输支架，然后吊起机舱约1.7米，检查偏航轴承及偏航刹车的情况。

华锐1.5M W风力发电机安装手册华锐风电科技有限公司目录第一章 FL1500 风力发电机安装导叙.......................................................................................................... - 3 -第二章机舱部分.......................................................................................................................................... - 4 -2．1 机舱以及机舱罩的卸车....................................................................................................- 4 -2．1．1 机舱的卸车......................................................................................................................- 4 -2．1．2 机舱罩的卸车..................................................................................................................- 5 -2．2 机舱的组装............................................................................................................................- 6 -2．2．1 油冷风扇及其安装吊架的组装......................................................................................- 6 -2．2．2 逃生支架的安装..............................................................................................................- 7 -2．2．3 机舱内吊车的安装..........................................................................................................- 7 -2．2．4 机舱罩的吊装..................................................................................................................- 7 -2．2．5 油冷风扇吊架上部弹性轴承的安装..............................................................................- 8 -2．2．6 接地线和避雷针的安装..................................................................................................- 8 -2．2．7 水冷管接头的安装..........................................................................................................- 9 -2．2．8 航空灯接线盒的固定....................................................................................................- 10 -2．2．9 机舱内照明灯的安装....................................................................................................- 10 -2．2．10 航空灯的安装.............................................................................................................. - 11 -2．2．11 风速风向仪的安装...................................................................................................... - 11 -2．2．12 通风罩的安装.............................................................................................................. - 11 -2．2．13 联轴器和刹车盘罩子的拆卸......................................................................................- 12 -2．2．14 机舱罩打密封胶..........................................................................................................- 12 -2．2．15 机舱内卫生打扫以及主轴法兰的清理......................................................................- 12 -2．3 机舱的吊2．3．1 吊装专用吊具的试吊....................................................................................................- 13 -2．3．2 机舱的吊装....................................................................................................................- 13 -2．4 机舱部分螺栓和工具清单..................................................................................................- 14 -2．4．1 机舱用螺栓清单............................................................................................................- 14 -2．4．2 工具清单........................................................................................................................- 14 -第三章塔筒部分........................................................................................................................................ - 16 - 3．1 塔筒内电缆的铺设..............................................................................................................- 16 -3．1．1 下段塔筒内电缆铺设....................................................................................................- 16 -3．1．2 中段塔筒电缆的铺设....................................................................................................- 16 -3．1．3 上段塔筒电缆的铺设....................................................................................................- 16 - 3．2 塔筒内踏板拆除，下塔筒中间搁板的拆除，安全绳铺设以及三段塔筒法兰面的清理- 17-3.3 塔筒吊具的安装.....................................................................................................................- 18 -3．3．1 下段塔筒吊具的安装....................................................................................................- 18 -3．3．2 中段塔筒与上段塔筒吊具的安装................................................................................- 18 -3．4 塔筒吊装..............................................................................................................................- 19 -3．4．1 下塔筒的吊装................................................................................................................- 19 -3．4．2 中段塔筒和上段塔筒的吊装........................................................................................- 19 -3．5 塔筒部分安装用螺栓以及工具、消耗品清单..................................................................- 20 -3．5．1 安装用螺栓清单............................................................................................................- 20 -3．5．2 工具及消耗品清单........................................................................................................- 20 -- 1 - 12/16/2006华锐风电科技有限公司第四章叶轮部分........................................................................................................................................ - 21 - 4．1 轮毂部分..............................................................................................................................- 21 -4．1．1 轮毂的卸车....................................................................................................................- 21 -4．1．2 轮毂罩的清洗以及楔形盘的安装................................................................................- 21 -4．2 叶片部分..............................................................................................................................- 22 -4．2．1 叶片卸到安装准备位置................................................................................................- 22 -4．2．2 防雨罩的安装................................................................................................................- 23 -4．2．3 叶片的清理....................................................................................................................- 23 - 4．3 叶轮的组装..........................................................................................................................- 24 -4．3．1 叶片对接........................................................................................................................- 24 -4．3．2 导流帽的安装................................................................................................................- 24 - 4．4 叶轮的吊装..........................................................................................................................- 25 -4．5 工具清单..............................................................................................................................- 27 -- 2 - 12/16/2006第一章FL1500 风力发电机安装导叙风力发电机是把风能转化为电能，并按照供电公司的指标给其他电网供电的设备。

CCWE-1500/82变速恒频风力发电机组安装手册（版本：200912 A版）沈阳华创风能有限公司2009年12月目录一、安全守则及注意事项 (1)二、安装场地条件与吊车 (2)三、主要部件的尺寸重量表 (4)四、现场卸车与工件存放 (4)五、安装用主要及专用工具 (6)六、塔筒的安装 (7)七、风轮组装 (13)八、机舱的吊装 (16)九、轮毂组件的吊装 (19)一、安全守则及注意事项在现场作业期间，必须遵循“安全第一，预防为主”的原则。

在整个安全作业期间，必须遵循以下安全说明：1、在整个现场作业期间，现场安装人员必须按标准配带劳保鞋、安全帽、工作服，如果需要还必须配带防护眼睛。

在塔筒内部和高空作业时，还需要配带安全带、止跌扣等安全保障措施。

安装现场应配备对讲机等通讯工具。

2 施工现场应根据需要设置警示性标牌、围栏等安全设施。

3 施工现场临时用电应采取可靠的安全措施。

4 吊装现场必须设专人指挥，指挥者必须有丰富的安装同类型风电机组的经验，执行规定的指挥手势和信号。

5 吊装前，吊装人员必须检查吊车各零部件，正确选择吊具。

起吊前，认真检查起吊的风机部件，防止起吊过程中有物品坠落。

6 起重机械操作人员在吊装过程中负有重要责任。

吊装前，吊装指挥和起重机械操作人员要共同制定吊装方案。

吊装指挥应向其中机械操作人员交待清楚工作任务。

7 在起吊过程中，不得调整吊具，不得在吊臂工作范围内停留。

塔上协助安装指挥及工作人员不得将头和手臂伸出塔筒之外。

8 所有吊具调整应在地面进行，在吊索被拉紧时，不得用手接触起吊部位，以免碰伤。

9 攀爬塔筒时，必须戴安全帽，手机、记号笔等必须放在结实的口袋里，然后密封好。

施工用的工具必须放在专用的工具袋里，背在身上然后再登塔，严防登塔过程中，有物品从身上落下。

10 在机舱或轮毂内工作时，必须最少确保2人同时在场。

11 遇有大雾、雷雨天、照明不足，指挥人员看不清各工作地点，或起重驾驶员看不见指挥人员时，不得进行起重工作。

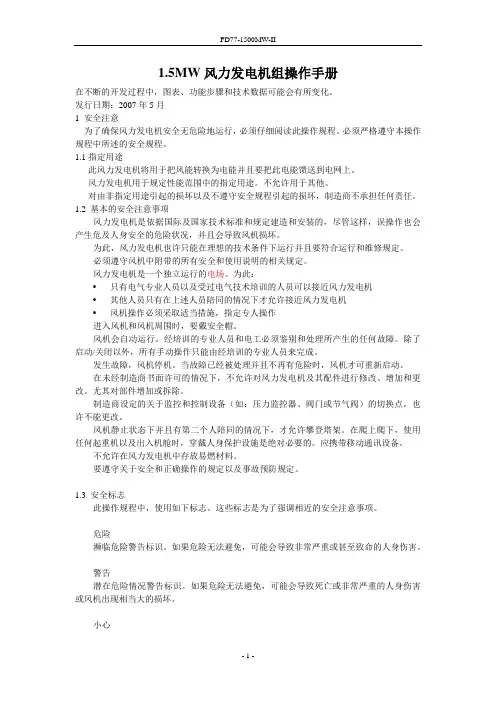

1.5MW风力发电机组操作手册在不断的开发过程中，图表、功能步骤和技术数据可能会有所变化。

发行日期：2007年5月1 安全注意为了确保风力发电机安全无危险地运行，必须仔细阅读此操作规程。

必须严格遵守本操作规程中所述的安全规程。

1.1指定用途此风力发电机将用于把风能转换为电能并且要把此电能馈送到电网上。

风力发电机用于规定性能范围中的指定用途。

不允许用于其他。

对由非指定用途引起的损坏以及不遵守安全规程引起的损坏，制造商不承担任何责任。

1.2 基本的安全注意事项风力发电机是依据国际及国家技术标准和规定建造和安装的，尽管这样，误操作也会产生危及人身安全的危险状况，并且会导致风机损坏。

为此，风力发电机也许只能在理想的技术条件下运行并且要符合运行和维修规定。

必须遵守风机中附带的所有安全和使用说明的相关规定。

风力发电机是一个独立运行的电场。

为此：•只有电气专业人员以及受过电气技术培训的人员可以接近风力发电机•其他人员只有在上述人员陪同的情况下才允许接近风力发电机•风机操作必须采取适当措施，指定专人操作进入风机和风机周围时，要戴安全帽。

风机会自动运行。

经培训的专业人员和电工必须鉴别和处理所产生的任何故障。

除了启动/关闭以外，所有手动操作只能由经培训的专业人员来完成。

发生故障，风机停机。

当故障已经被处理并且不再有危险时，风机才可重新启动。

在未经制造商书面许可的情况下，不允许对风力发电机及其配件进行修改、增加和更改。

尤其对部件增加或拆除。

制造商设定的关于监控和控制设备（如：压力监控器、阀门或节气阀）的切换点，也许不能更改。

风机静止状态下并且有第二个人陪同的情况下，才允许攀登塔架。

在爬上爬下，使用任何起重机以及出入机舱时，穿戴人身保护设施是绝对必要的。

应携带移动通讯设备。

不允许在风力发电机中存放易燃材料。

要遵守关于安全和正确操作的规定以及事故预防规定。

1.3 安全标志此操作规程中，使用如下标志。

这些标志是为了强调相近的安全注意事项。

1.5MW风力发电机组更换齿轮箱作业指导书更换齿轮箱作业指导书一、前期准备工作1、协调当地关系，规划吊车及运输平板车进场路线。

2、吊装作业现场评估作业条件并规划吊车摆放位置和叶轮及齿轮箱摆放位置。

华锐风机更换齿轮箱的拆卸和吊装，需要使用500t汽车吊（杆长85m）为主吊，50t汽车吊为辅吊，如作业现场场地足够，摆放位置建议如（图1.2.1）所示。

图1.2.13、准备工具、吊具、工桩4、拆除叶轮，详见更换轮毂作业指导书5、摘除联轴器，详见更换联轴器作业指导书6、拆除齿轮箱附件：传感器、叶轮碳刷刷架、齿轮箱小爬梯、油管、齿轮箱接线盒及线缆等。

（注意，将冷却油管拆下后用抹布将借口堵上，防止漏油）7、拆除高速刹车卡钳及液压泵，详见更换刹车卡钳作业指导书8、拆除机舱盖，四角各留两颗螺栓。

(注意，拆除机舱盖同时需要将机舱盖上水冷管同时拆除)9、抽出轮毂滑环电缆。

10、拆除机舱底部横梁。

二、拆除齿轮箱1、拆除齿轮箱固定部分之前，首相要用M30工桩螺栓将齿轮箱固定在主机架上，固定螺栓最少5颗，安装在齿轮箱左右和上部固定孔中，将固定工桩螺栓用290N力矩预紧。

（图2.1.1）图2.1.12、用5MXT 液压力矩扳手将齿轮箱两侧楔块上的75mm 固定螺栓卸下。

3、用3MXT 液压力矩扳手将齿轮箱两侧楔块上的46mm 固定螺栓卸下。

注意：未拆掉75mm 固定螺栓之前不可以先卸下两侧46mm 螺栓，否则将无法拆卸75mm 螺栓。

46mm 未挂吊带前不可全部卸下，每侧各留两个，防止楔块脱落。

（图2.3.1）图2.3.14、在齿轮箱加紧法兰楔块上安装M13吊环，2T 卸扣和3T 吊带，缓缓增加吊车起重力至吊带微微张紧，卸下剩余46mm 螺栓。

（图2.4.1）用撬杠将楔块撬出。

（图2.4.2）由于楔块上有凸台，且凸台上有减噪用弹性支承，在提升吊钩过程中要将楔块饭庄，以免破坏弹性支承。

将楔块吊出机舱妥善安置。

图2.4.1图2.4.25、在齿轮箱夹紧法兰上挂好 M24吊环、25T 卸扣和6T 吊带。
