风电发电机组的运维技术培训教程风力发电是一种环保、可再生的能源，随着全球对清洁能源需求的不断增加，风力发电的规模也在不断扩大。
而风电发电机组作为风力发电的核心设备，其运维技术的培训尤为重要。
本文将从风电发电机组的结构与原理、日常运维要点和故障排除等方面，为读者提供一份详细的运维技术培训教程。
一、风电发电机组的结构与原理风电发电机组包括风轮、塔筒、齿轮箱、发电机和控制系统等几个基本部分。
风轮通过风的作用驱动转动，然后经过齿轮箱的速比传递给发电机，最终转化为电能。
风电发电机组在运行过程中，需要有专业的维护人员进行定期检查、保养和故障排除，以确保其安全高效运行。
二、风电发电机组的日常运维要点1. 定期检查：需定期检查风电发电机组的机舱、机械部件和主要控制系统，包括齿轮箱、发电机、转子叶片等。
特别需要关注的是机舱内的润滑系统、冷却系统和机械旋转部件的润滑情况。
2. 清洁维护：保持风轮清洁，及时清除风轮表面积聚的灰尘和杂物，避免积尘对发电机组的影响。
同时，清除机舱内部的杂物和积尘，保持整体通风良好。
3. 润滑维护：定期检查润滑油的质量和油位，并及时更换。
风电发电机组的齿轮箱和发电机内部的滑动轴承等部件需要定期加注润滑油，并根据使用情况进行维护。
4. 温度监测：对风电发电机组的关键部位，如齿轮箱内部、发电机的绕组和轴承等，进行温度监测，及时发现异常情况并采取相应措施。
5. 翻修更新：对于老化的风电发电机组，及时进行翻修和更新，更换老化的部件，保持设备的稳定性和安全性。
三、风电发电机组故障排除1. 叶片故障：如叶片损坏、变形或严重磨损。
可能原因包括风力过大、叶片结构缺陷或外力撞击等。
针对此类故障，需要调整叶轮位置或更换叶片。
2. 齿轮箱故障：如齿轮啮合不良、轴承损坏或润滑油温度异常。
可能原因包括齿轮磨损、润滑油不足或质量不合格等。
解决方法包括更换齿轮、修复或更换轴承，并注意及时更换润滑油。
3. 发电机故障：如电机绕组过热、电气连接故障或发电机输出电压异常。
双馈风力发电机书
摘要：
1.双馈风力发电机的概述
2.双馈风力发电机的工作原理
3.双馈风力发电机的优点
4.双馈风力发电机的应用现状和前景
正文：
一、双馈风力发电机的概述
双馈风力发电机是一种新型的风力发电设备，其结构和工作原理都与传统的风力发电机有很大的不同。
双馈风力发电机主要由两个部分组成，一个是风轮，另一个是发电机。
风轮通过风力驱动，将风能转化为机械能，然后通过传动系统传递给发电机，发电机再将机械能转化为电能，供给电网使用。
二、双馈风力发电机的工作原理
双馈风力发电机的工作原理主要可以分为两个部分，一是风轮驱动部分，二是发电部分。
风轮驱动部分主要包括风轮、轴承、齿轮箱等部件，风轮通过风力驱动，将风能转化为机械能，然后通过轴承和齿轮箱传递给发电机。
发电部分主要包括发电机和变频器，发电机将机械能转化为电能，变频器则将发电机输出的电能进行变频处理，以适应电网的需求。
三、双馈风力发电机的优点
双馈风力发电机具有许多优点，主要表现在以下几个方面：
1.高效：双馈风力发电机的发电效率高，可以充分利用风能，提高发电
量。
2.稳定：双馈风力发电机通过变频器控制，可以适应不同的风力条件，保证发电的稳定性。
3.环保：双馈风力发电机无噪音，无污染，是一种绿色环保的发电方式。
4.适应性强：双馈风力发电机可以根据不同的环境和需求，进行设计和调整，具有很强的适应性。
四、双馈风力发电机的应用现状和前景
双馈风力发电机在我国的应用已经相当成熟，广泛应用于风力发电、光伏发电等领域。
随着我国对可再生能源的需求和重视，双馈风力发电机的应用前景十分广阔。
GUP3MW双馈风力发电机组培训教材一．3MW风力发电机组整机构架二．控制系统2.1 控制系统构成主控系统：塔上控制柜+塔底控制柜核心巴赫曼PLC 控制系统执行机构：变桨系统变流器 +发电机偏航系统信号采集反馈单元（各传感器）：叶轮转速传感器、发电机编码器、风速仪、风向标、PCH 震动传感器等遵循闭环控制原理：2.2 主控系统硬件组成UPC 3MW PLC 系统分为塔上1#站（主站），2#站（从站）和塔底3#站（从站）3部分组成，各站点硬件组成如下图示，因机型不同：海上机型、潮间带、陆上机型，部分模块选型略有不同。
详见图纸2.2.1 PLC 模块介绍背板✓背板作为控制器的组成部分，作用是实现与PLC 模块间的机械和电气连接；通过K-BS240电缆，一个背板可扩展成16个模块连接点；✓背面的后面是滑道，实现与控制柜的固定和可靠的接地点✓一个背板或背板组称为一个站点，一个站点不允许有两个单独背板，一个控制器最多能有16个站点；✓背板的扩展有多种形式：扩展电缆、总线扩展模块（BEM/BES），快速总线模块（FM/FS）、标准的通讯模块（CM/CS）；✓通过FM/FS（光纤通讯）可实现更长距离传输，最多可增加至222个I/O 模块连接点（主站12个+15个从站*每个从站14个）；✓在主站的16个模块连接点中，其中必包含一个处理器和一个电源模块（依据不同的处理器型号，有的是集成在处理器内，有的是外部独立的）；✓每个模块号码的定义是按每个站的从左至右的顺序从“1”开始的。
GUP 3MW 机舱柜用的是BS210，塔底柜用的是BS206。
●处理器模块MPC2XX系列处理器是M1控制器的核心，集成了2个以太网接口，一个PC 卡插口，和2个RS232/422/485接口，一个USB 接口，其中参数40代表CPU主频为400MHZ，需要和电源模块配套使用。
MX207具有供电模块（DC-DC，为背板供电），集成了一个CAN总站和一个100Mbit的以太网接口，（MOOG和能建变桨使用），如果和电源模块一起使用，内部电源将自动关闭。

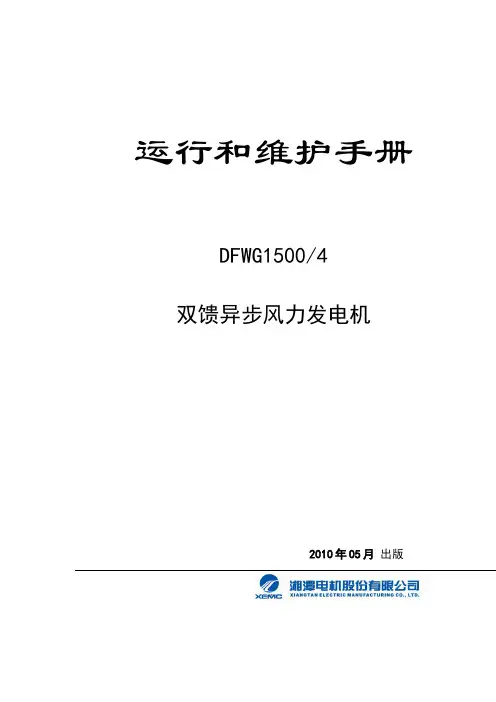

运行和维护手册DFWG1500/4双馈异步风力发电机2010年05月出版目录1 安全规范 (4)1.1 注意 (4)1.2 定义，警告 (4)1.3 安全和应用规范 (5)1.4 处理方法 (6)1.5 制造商声明................................................................ 错误！未定义书签。
1.6 符合性声明................................................................ 错误！未定义书签。
2 描述/技术数据 (7)2.1 用途 (7)2.2 解释 (7)2.2.1 定子 (7)2.2.2 转子 (8)2.2.3 静态加热器 (8)2.2.4 减磨滚柱轴承 (8)2.2.5 冷却和通风 (9)2.2.6 监控设备 (9)2.2.7 滑环室 (9)2.2.8 电气连接 (10)2.3 技术数据 (10)2.4 相关图纸 (11)3 安装/装配 (19)3.1 运输，存储 (19)3.1.1 运输后的检查 (20)3.1.2 存储防范 (20)3.2 吊装 (20)3.3 固定 (21)3.4 连接............................................................................ 错误！未定义书签。
3.4.1 基础配置 (21)3.4.2 装配联轴器 (22)3.4.3 粗略连接 (22)3.4.4 精细连接.......................................................... 错误！未定义书签。
3.5 定子绕组连接 (23)3.6 接地电缆连接 (24)3.7 辅助电路连接 (24)3.8 收尾工作 (24)3.9 螺栓连接的扳紧扭矩 (24)3.10 在长时间停机或存储之后检查轴承润滑 (25)4 试车 (25)4.1 准备 (25)4.1.1 检查绝缘电阻 (26)4.1.2 收尾工作 (28)4.2 接通 (28)5 参数 (28)5.1 极限温度 (28)6 运行 (29)6.1 接通 (29)6.2 停机期间 (29)7 维护 (30)7.1 维护 (30)7.1.1 维护时间表 (30)7.1.2 常规清理和维护检查 (31)7.1.3 维护减摩轴承 (31)7.1.4 维护电刷 (33)7.1.5 维护滑环 (35)7.1.6 清洁滑环室 (36)8 一般说明 (36)8.1 备件清单 (36)9附加的使用说明书（可选，其它供应商） (37)10.1 速度监控器 (37)注意由于各种原因，此运行规范没有包括所有的细节并且可能没有考虑某些单独的应用模块。

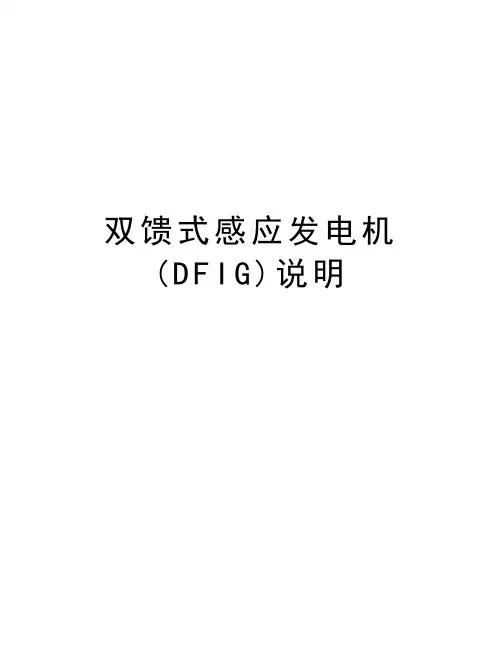

双馈式感应发电机(D F I G)说明双馈式感应发电机（DFIG）简介刘大明双馈电机（或称为交流励磁电机），它早在四十年代就已经出现。
随着电力电子技术和数字控制技术的发展，双馈电机在电气性能方面所具有的一系列优点和巨大的潜力，已经引起国内外的高度重视。
双馈式感应发电机(Doubly-Fed Induction Generator, DFIG) 使用绕线式转子，由于电力可经由转子侧之电力转换器双向流动，因此发电机馈入电力系统的界面同时包括定子侧（Line side）及转子侧（Rotor side），其电力转换器功率仅为发电机额定功率之20~30%，故成本较低，而且发电机可变速范围可达同步转速之±30%，因此性能/价格比值最高，为目前大型风力发电机中最普遍采用之组态。
全球前10大风力发电机制造商的产品中有六成以上的变速风力发电机采用双馈式感应发电机，本文将介绍双馈式感应发电机的基本原理与特性。
一、双馈式感应发电机（DFIG）基本原理双馈式感应发电机（DFIG）是在同步发电机和异步发电机的基础上发展起来的一种新型发电机，其转子具有三相励磁绕组结构。
当通以某一频率（转差频率）的交流电时，就会产生一个相对转子旋转的磁场，转子的实际转速加上交流励磁产生的旋转磁场所对应的转速等于同步转速，则在电机气隙中形成一个同步旋转磁场，在定子侧感应出同步频率的感应电势。
从定子侧看，这与同步发电机直流励磁的转子以同步转速旋转时，在电机气隙中形成一个同步旋转的磁场是等效的。
双馈式感应发电机与一般感应发电机不同之处在于联接其转子侧之PWM脉宽调变电力转换器具有四象限之运转能力，电力转换器提供低频（转差频率）的交流电流(或电压)进行励磁，调节励磁电流(或电压)的幅值、频率、相位，来实现定子恒频恒压输出，其定子输出特性与同步发电机十分类似，所以有一些文献指出，双馈式感应发电机可以视为同步发电机与感应发电机之综合体。
从能量流动的特性来看，与采用直流励磁的同步发电机相比，同步发电机励磁的可调量只有直流励磁电流的幅值一个，所以同步发电机励磁一般只能对无效功率进行调节，而双馈式感应发电机，其励磁的可调量除了励磁电流的幅值外，还有励磁电流的频率和相位。
