3050303竣工图编制管理规定

竣工图管理规定公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
竣工图编制管理规定
为加快工程结算，降低工程综合成本，规范竣工图编制时效，经公司研究决定，现将公司竣工图编制管理规定如下：
1、工程竣工图由项目技术负责人组织编制，其编制应严谨、准确，有利工程结算，并应与工程施工进度同步。

2、项目部应制定竣工图月度编制计划，明确每周的编制数量、范围；同时，月度编制计划应符合本办法规定的竣工图编制最低时限要求。

3、在每月月度工作会前，项目部应将工程施工总进度计划（含总进度调整计划）、月度工作计划、竣工图编制计划一并传工程部经理、技术主管。

4、竣工图编制的最低时限要求
、竣工图编制应与施工进度同步，收到甲方的变更资料后，应及时完成相应资料的修改，并应标明更改范围、变更通知编号、日期。

、基础开工前应完成基坑自编号图，基坑开挖完成及时完成基础基槽（坑）、桩收方图，基础转序验收30天之内完成基础竣工图。

、主体结构验收后30天内完成主体结构竣工图。

、工程竣工初验前应完成全部竣工图;对竣工初步验收后，因甲方原因的局部变更，应在验收后及时进行竣工图的补充、修改完善。

、在工程验收(或工程施工全部结束)后，应对竣工图进行全面清理，30天内完成全套竣工图。

、竣工图按附表流程完成后，应传工程部技术主管、资料员，以工程部收到的时间为该项工作完成时间。

5、检查、考核
工程部将按月对项目部的竣工图编制情况进行检查、考核，对未按计划时限完成竣工图编制的，给予项目技术负责人下浮当月工资一档，项目月度检查质量版块扣分1分的处罚。

附：竣工图编制流程。

竣工图纸编制与管理制度依据施工总承包合同及相关法律法规约定，由施工总承包单位负责编制竣工图。

编制费用含在合同价内，建设单位不另行支付相关费用。

竣工图编制份数为纸版蓝图及CAD光盘均一式六套。

一、竣工图的编制原则竣工图应在合法有效的施工蓝图基础上依据过程中实际发生的设计变更、技术核定单进行绘制，采用黑色碳素墨水笔就每张施工图涉及到的设计变更、技术核定单内容修改反馈到对应修改部位，并云线圈出修改部位，同时引注方式注明依据的设计变更单或技术核定单编号，无编号的注明出具时间，亦可重新绘制。

1.合法有效的施工蓝图是指设计院正式签发，设计图签内设计、校核、审查等设计人员签署齐全，施工图出图章及有关设计注册人员执业资格章按现行施工图出图规定盖章齐全、签署完整。

2.针对以深化设计为最终版施工图的，竣工图需在经各方审批同意的深化设计图纸基础上绘制，针对重新绘制的，参照相关规定完善深化设计图纸出图时有关签署盖章手续后加盖竣工图章。

二、竣工图编制方法依据施工蓝图改绘竣工图1.凡在施工中，完全按原设计施工，无任何变动的，则在原设计图上加盖“竣工图”章，作为竣工图。

2.凡在施工中，虽有一般性设计变更或工程变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是正式合法有效的施工蓝图）上注明修改的部分，并标注修改依据，然后加盖“竣工图”章作为竣工图。

3.施工图被取消，包括设计变更取消或现场未施工的，不需要编制竣工图。

但应在原图纸目录中注明“取消”，并将原图作废。

4.由于特殊原因，存在没有正式施工图情况下依据白图或临时指令文件等先行施工的（原则上应禁止该种情况），应按实际施工最终状况，由施工单位先行按技术核定流程或协调设计院完善设计变更，完善相应变更手续后据此绘制竣工图，无合法变更手续的不得进入竣工图。

5.在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

竣工图编制要求一、竣工图的基本概念竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。

它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。

二、竣工图的编制职责范围竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。

纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。

即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。

竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。

三、纸质竣工图的编制方法（一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。

（二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。

由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。

（三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。

重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。

并注明修改出图日期及版数后由施工单位加盖竣工图章。

四、纸质竣工图的编制要求（一）竣工图的绘制工作，由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。

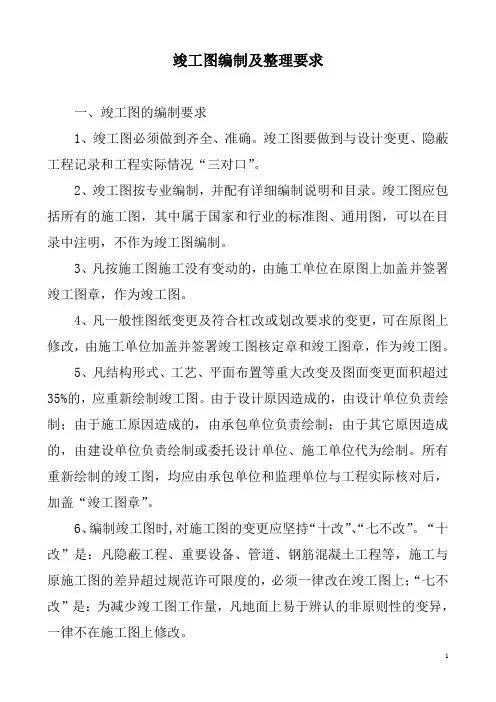

竣工图编制及整理要求一、竣工图的编制要求1、竣工图必须做到齐全、准确。

竣工图要做到与设计变更、隐蔽工程记录和工程实际情况“三对口”。

2、竣工图按专业编制，并配有详细编制说明和目录。

竣工图应包括所有的施工图，其中属于国家和行业的标准图、通用图，可以在目录中注明，不作为竣工图编制。

3、凡按施工图施工没有变动的，由施工单位在原图上加盖并签署竣工图章，作为竣工图。

4、凡一般性图纸变更及符合杠改或划改要求的变更，可在原图上修改，由施工单位加盖并签署竣工图核定章和竣工图章，作为竣工图。

5、凡结构形式、工艺、平面布置等重大改变及图面变更面积超过35%的，应重新绘制竣工图。

由于设计原因造成的，由设计单位负责绘制；由于施工原因造成的，由承包单位负责绘制；由于其它原因造成的，由建设单位负责绘制或委托设计单位、施工单位代为绘制。

所有重新绘制的竣工图，均应由承包单位和监理单位与工程实际核对后，加盖“竣工图章”。

6、编制竣工图时,对施工图的变更应坚持“十改”、“七不改”。

“十改”是：凡隐蔽工程、重要设备、管道、钢筋混凝土工程等，施工与原施工图的差异超过规范许可限度的，必须一律改在竣工图上；“七不改”是：为减少竣工图工作量，凡地面上易于辨认的非原则性的变异，一律不在施工图上修改。

7、竣工图应使用新蓝图，计算机出图必须清晰，不得使用复印件。

8、竣工图应逐张加盖并签署竣工图章（轴侧图、设计说明书、设备材料一览表多页的，装订后，可以只加盖在每类文件的首页上）。

“竣工图章”按《国家重大建设项目文件归档要求与档案整理规范》（DA/T28-2002）的规定，其规格为80mm×60mm，上部有“竣工图”字样，并包括编制单位名称及其编制人、技术负责人签署栏及编制日期等内容。

“竣工图核定章”的规格为40mm×15mm，应注明核定的依据。

修改部位应通过引出线与竣工图核定章相连。

“竣工图章”和“竣工图核定章”均采用红色印泥加盖。

XXX工程建设有限公司项目竣工图编制及管理规定文件编号：1 范围本标准规定了工程项目竣工图的编制和管理要求。

本标准适用于公司承担的工程项目的竣工图的编制及管理。

2 引用文件05AQS329项目设计成品归档验收规定05AQS330项目设计成品发送管理规定3 竣工图的编制3.1 编制竣工图的项目范围设计合同（包括工程总承包合同）要求编制竣工图的项目。

根据公司需要要求编制竣工图的项目，一般情况下由项目管理部提出。

3.2 项目竣工图的编制3.2.1 项目竣工图由项目设计经理负责组织设计专业负责人进行编制。

需要编制项目竣工图的项目，在项目详细设计立项时应予明确（特殊情况可在详细设计完成前根据需要补充）。

项目竣工图应按照合同规定的时间完成。

3.2.2 项目竣工图的编制是一个动态的过程。

项目详细设计完成后，由项目设计经理通知项目统计人员关闭该项目的详细设计项目号人工时统计系统，开启竣工图项目号人工时统计系统。

设计总代表应负责每月将项目已实施的“设计变更通知单”、“设计联络单”或“工程材料代用单”等分装置、分专业进行整理后提交项目设计经理，由项目设计经理安排各专业负责人及时完成详细设计文件的修改。

3.2.3 为保证设计的完整性和可追溯性，项目竣工图维持原详细设计文件的文件编号，为示区分，只在原单元号的后面加大写字母“Z”。

如原详细设计的项目单元号“101081D0202”在竣工图的项目单元号改为“101081D0202Z”，其他文件编号维持不变。

3.2.4 项目竣工图应完整、准确、清晰、规范，按最终修改状况（包括设计更改单和工程联络单）进行绘制，要真实反映项目竣工时的实际情况。

3.2.5 项目竣工图的签署一般为编制、校审两级；竣工图原详细设计文件的签署人名字用计算机键入。

竣工图完成修改后，由项目设计经理按照设计合同要求的份数请晒蓝图，然后组织人员在蓝图上加盖竣工图章，竣工图编制人员和相关单位人员完成签署。

3.2.6 项目竣工图应采用新晒制的蓝图（如顾客和档案管理部门认可，也可采用白图）。

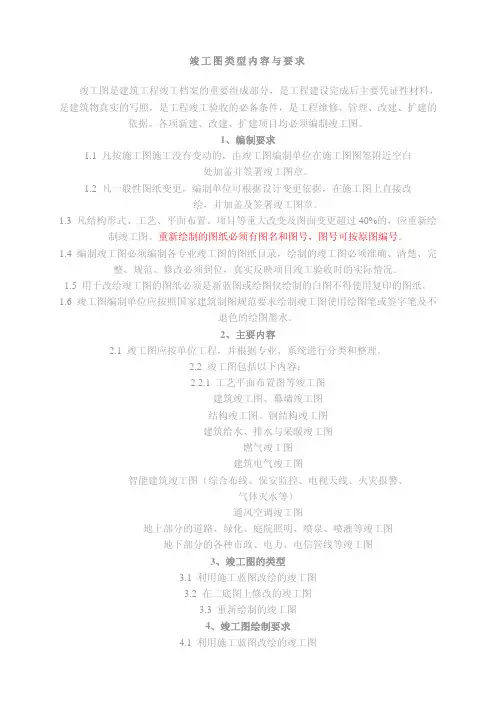

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

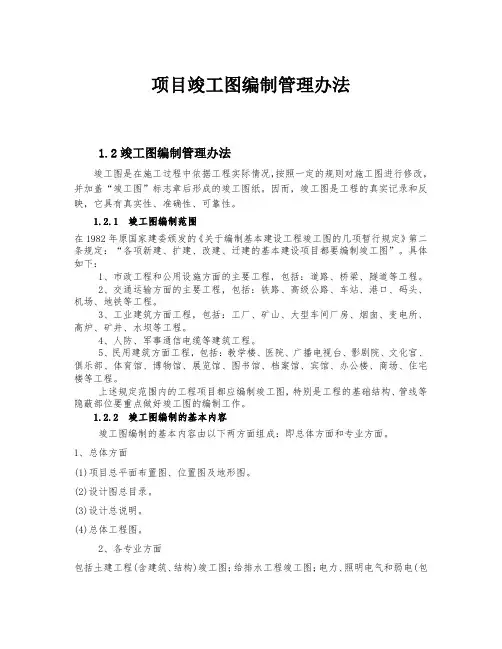

项目竣工图编制管理办法1.2竣工图编制管理办法竣工图是在施工过程中依据工程实际情况，按照一定的规则对施工图进行修改，并加盖“竣工图”标志章后形成的竣工图纸。

因而，竣工图是工程的真实记录和反映，它具有真实性、准确性、可靠性。

1.2.1 竣工图编制范围在1982年原国家建委颁发的《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图”。

具体如下：1、市政工程和公用设施方面的主要工程，包括：道路、桥梁、隧道等工程。

2、交通运输方面的主要工程，包括：铁路、高级公路、车站、港口、码头、机场、地铁等工程。

3、工业建筑方面工程，包括：工厂、矿山、大型车间厂房、烟囱、变电所、高炉、矿井、水坝等工程。

4、人防、军事通信电缆等建筑工程。

5、民用建筑方面工程，包括：教学楼、医院、广播电视台、影剧院、文化宫、俱乐部、体育馆、博物馆、展览馆、图书馆、档案馆、宾馆、办公楼、商场、住宅楼等工程。

上述规定范围内的工程项目都应编制竣工图，特别是工程的基础结构、管线等隐蔽部位要重点做好竣工图的编制工作。

1.2.2 竣工图编制的基本内容竣工图编制的基本内容由以下两方面组成：即总体方面和专业方面。

1、总体方面(1)项目总平面布置图、位置图及地形图。

(2)设计图总目录。

(3)设计总说明。

(4)总体工程图。

2、各专业方面包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；设备及工艺流程竣工图。

具体内容如下：(1) 建筑竣工图包括：图纸目录；设计说明；屋面、楼面、地面(含地下室工程)分层平面图；立面图；剖面图；门窗图；楼梯间、电梯间、电梯井道的平面和剖面详图；电梯机房平、剖面图；地下部分的防水防潮图，外墙伸缩缝防水图；阳台、雨篷、挑檐及其它建筑大样图。

(2) 结构竣工图包括：结构竣工图目录；说明；基础平面图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

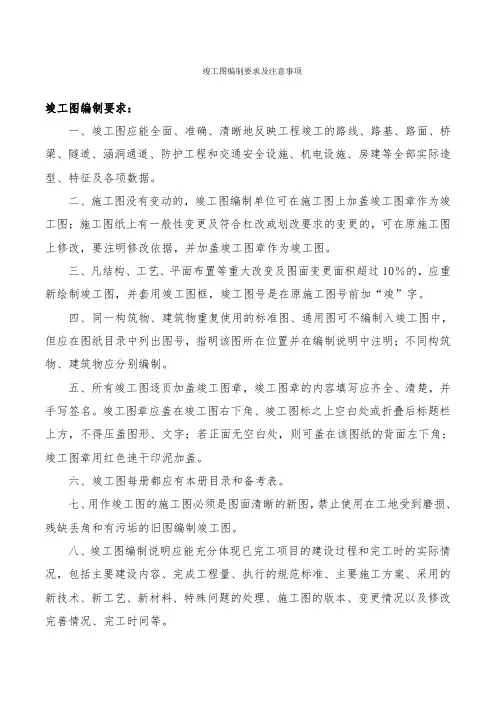

竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

竣工图表及通用图编制办法凡承包人根据施工设计图施工的工程或由业主委托承包人自行设计的永久工程在工程竣工后都必须编制竣工图。

竣工图应由施工单位按要求和规定编制。

以下是对编制竣工图的常规要求和一般规定。

1、竣工图是竣工文件的重要组成部分，其编制工作量大，必须细致认真办理。

公路工程按常规制图法进行绘制（机电和房屋建筑工程从其行业规定）。

对绘制的竣工图的基本要求务必达到：1）完全真实反映工程施工的成果（即竣工验收时的实际情况）；2）对有工程量的结构物，按图上所绘图形形状和标的几何尺寸（含标高）能够计算出各分项工程数量。

3）根据绘制完毕的竣工图能够实施施工放样并能修建出同已竣工完全相同的结构物。

2、竣工图必须按图册目录（详见《竣工图图册目录》）所列者分项汇总成册。

每册均应包括图纸目录、竣工说明、工程数量表和竣工图等基本内容。

图纸和图册封面采用规定样式。

3、竣工图标准幅面尺寸为297cm*420cm(A3)，大于此幅面的应按A3折叠，并将页号外露。

报送市城建档案馆的竣工图全部按A4折叠并成册。

4、竣工图内的所有图形、表格和文字一律用计算机绘制成图和打印，并记录光盘连同其它文件一并报送归档。

5、无论对施工图是否更改，均应重新绘制竣工图；一律不采用对施工设计图进行扛改或划改代替工的图作法。

所绘竣工图均应符合规定的图框（包括标题栏）统一标准。

6、竣工图内各栏签字必须齐全完整，不留空缺。

施工单位完成制图后需制图者和复核者签字，专业监理工程师在审核处签字。

施工单位技术负责人（项目总工程师）和监理单位现场负责人（副总监）应对本合同的全部竣工图逐页签字。

所有签字必须是手书。

业主代表应对竣工图进行最后综合核查，符合规定要求后在图册封面上签字。

7、竣工图内所有的里程桩号一律为施工设计图中的里程桩号。

有特别要求时，才将施工里程桩号与统一里程桩号同时对应填写。

8、读图要符合常规习惯，图上的文字应以下方和右方视角识图为准。

9、标题栏的“图名”文字应简明清晰，并不应有相同名称，如遇多张图纸才能全部反映同一分项工程或同一部分时在可图名后加注阿拉伯数字序号。

竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

竣工图管理制度一、总则1.1 本制度是为了规范和加强竣工图管理工作，确保竣工图质量和安全，并严格按照相关法规和标准执行。

1.2 本制度适用于所有需要编制、审查和审批竣工图的项目，包括建筑、土木工程、市政工程等各类工程项目。

1.3 本制度由工程管理部门负责制定和执行，相关部门和人员需严格遵守和执行。

二、竣工图编制2.1 项目负责人在工程完工前，必须组织竣工图的编制工作。

竣工图应包括建筑、结构、给排水、通风、空调、电气等所有相关专业的图纸和资料。

2.2 竣工图的编制应按照相关法规和标准执行，并有专业工程师和设计师进行审核，确保图纸的准确性和完整性。

2.3 编制竣工图过程中，应注重与现场实际情况的结合，确保图纸符合工程实际施工要求。

2.4 竣工图编制完成后，需提交相关部门进行审查和确认，确保符合规定要求后方可进行下一步工作。

三、竣工图审查3.1 竣工图审查由工程管理部门负责组织和实施，审查人员应具有相关工程设计和施工经验，并熟悉相关法规和标准。

3.2 竣工图审查应根据相关法规和标准进行，确保图纸的合法性和可行性。

3.3 审查过程中，需重点关注工程安全和质量方面的问题，确保竣工图的合理性和准确性。

3.4 审查完成后，需出具审查意见和结论，明确通过或不通过，并提出具体修改要求，确保竣工图符合规定要求。

四、竣工图审批4.1 审查通过的竣工图需提交相关部门进行审批，确保符合法规和标准要求。

4.2 竣工图审批应由相关主管部门进行，审批人员需具有相关资质和经验，确保审批程序的合法性和公正性。

4.3 竣工图审批过程中，需严格按照相关法规和标准进行，确保审批结果的准确性和权威性。

4.4 审批完成后，需出具审批意见和批复文件，确保竣工图的合法性和实施可行性。

五、竣工图备案5.1 审批通过的竣工图需进行备案，备案由工程管理部门负责组织和实施。

5.2 竣工图备案应包括竣工图原件和相关审批文件，并进行归档保存，确保备案的可追溯性和可查性。

竣工图编制管理制度一、总则为规范和统一竣工图编制管理工作，提高竣工图质量，有效防止项目延误、增加成本和质量问题，特制定竣工图编制管理制度。

二、编制范围本制度适用于企业内所有项目的竣工图审批、编制和管理工作，包括但不限于建筑工程、市政工程、装修工程等各类工程项目。

三、编制单位竣工图编制单位应当是具有相应资质的设计、施工、监理单位，确保竣工图的真实性、准确性、合法性和合规性。

四、竣工图编制流程1、项目验收项目经理应当与项目团队一起对项目进行全面的验收，核实项目是否满足合同约定的要求，确定竣工图编制的时间和范围。

2、收集资料竣工图编制人员应当向项目团队收集项目相关资料，包括设计图纸、施工记录、验收报告等，以保证竣工图的准确性和完整性。

3、编制竣工图编制竣工图应当由专业人员进行，确保图纸内容合理、清晰、准确，并符合国家相关标准和规定。

4、内部审核竣工图编制完成后，应当组织内部审核，确保竣工图的合规性和合理性。

5、项目经理审批竣工图经过内部审核后，项目经理应当对竣工图进行审批，签字认可。

6、报送审批竣工图经项目经理审批后，应当按照相关流程报送相关部门审批，确保竣工图合规合法。

7、归档管理竣工图审批完成后，应当按照相关规定进行归档管理，确保竣工图的安全、完整性和可追溯性。

五、竣工图质量控制1、竣工图应当包括但不限于建筑图纸、结构图纸、给排水图纸、电气图纸等，确保图纸内容全面且符合实际情况。

2、竣工图应当清晰明了，图纸内容应当准确、规范、易读易懂。

3、竣工图应当按照国家相关标准和规定进行编制，确保图纸内容合规合法。

4、竣工图编制人员应当具有相应资质和经验，确保竣工图的质量和准确性。

六、责任制度1、项目经理负责组织竣工图编制工作，确保竣工图的质量和进度。

2、竣工图编制人员应当严格遵守编制流程和规定，确保竣工图的准确性和合规性。

3、项目团队应当配合竣工图编制工作，提供必要的支持和协助。

4、竣工图审批部门负责对竣工图进行审批，确保竣工图的合规性和合理性。

工程竣工图纸编制制度有哪些一、编制制度依据1.1国家建设部门颁发的有关竣工图纸编制的法律法规和规范要求；1.2《建筑工程竣工图审查规范》的相关要求；1.3工程建设项目管理部门制定的相关规章制度。

二、编制机构设立2.1竣工图纸编制应由具备相应资质和人员专业技术水平的单位负责，主要包括设计单位、施工单位等；2.2编制单位应设立专门的工程竣工图纸编制部门，明确责任分工，制定工作流程和标准，确保图纸编制工作的质量和效率。

三、编制流程及文件要求3.1竣工图纸编制应按照《建筑工程竣工图审查规范》的要求进行，主要包括与设计单位、施工单位的沟通协调、资料搜集整理、图纸绘制审查等环节；3.2竣工图纸应包括图纸目录、总平面布置图、地下室及地上层平面布置图、构造及标高图、管线布置图、设备平面图、外立面图、剖面图、细部节点图等内容，图纸应具备完整性和准确性；3.3竣工图纸应根据工程实际情况进行绘制，并经过审查确认无误后方可报送相关部门进行审核。

四、审查验收要求4.1竣工图纸应经过设计单位、施工单位等相关单位的内部审核后，方可报送相关部门进行验收审查；4.2竣工图纸应符合相关法律法规和规范要求，并经专业人员审查合格后，方可进行下一步的工程交付和验收工作；4.3审查人员应具备相应的专业技术水平和工作经验，审查过程应公正严谨，确保竣工图纸的质量和准确性。

五、监督管理要求5.1相关部门应加强对竣工图纸编制工作的监督管理，定期进行检查评估，确保竣工图纸的质量和效果；5.2对于发现的竣工图纸质量问题或者不符合规范要求的情况，相关部门应及时进行整改，确保工程建设的顺利进行和质量安全。

六、责任追究6.1对于竣工图纸编制过程中出现的违规行为或者质量问题，相关单位负责人应承担相应的责任，进行追究；6.2对于竣工图纸审核过程中发现的不符合规范要求的情况，相关责任人员应及时整改，确保竣工图纸的质量和准确性。

综上所述，工程竣工图纸编制制度是工程建设过程中至关重要的管理规范，其严格遵循和执行对于确保工程建设质量、安全和合法性具有重要意义。

竣工图编制管理规定为加快工程结算，降低工程综合成本，规范竣工图编制时效，经公司研究决定，现将公司竣工图编制管理规定如下：1、工程竣工图由项目技术负责人组织编制，其编制应严谨、准确，有利工程结算，并应与工程施工进度同步。

2、项目部应制定竣工图月度编制计划，明确每周的编制数量、范围；同时，月度编制计划应符合本办法规定的竣工图编制最低时限要求。

3、在每月月度工作会前，项目部应将工程施工总进度计划（含总进度调整计划）、月度工作计划、竣工图编制计划一并传工程技术部经理。

4、竣工图编制的最低时限要求4.1、竣工图编制应与施工进度同步，收到甲方的变更资料后，应及时完成相应资料的修改，并应标明更改范围、变更通知编号、日期。

4.2、基础工序序验收30天之内完成基础竣工图。

4.3、主体结构验收后30天内完成主体结构竣工图。

4.4、工程竣工初验前应完成全部竣工图;对竣工初步验收后，因甲方原因的局部变更，应在验收后及时进行竣工图的补充、修改完善。

4.5、在工程验收(或工程施工全部结束)后，应对竣工图进行全面清理，30天内完成全套竣工图。

4.6、竣工图按附表流程完成后，应报公司工程技术部。

以工程技术部收到的时间为该项工作完成时间。

5、检查、考核工程部将按月对项目部的竣工图编制情况进行检查、考核，竣工图按计划时限完成编制的情况，作为项目技术负责人年度调薪的指标之一，且对于未按计划时限完成竣工图编制的，公司对项目抽检、季度检查总分扣分2分的处罚。

附：竣工图编制流程编制竣工图编制计划竣工图编制项目预算员复核项目经理审核预算部门经理审项目技术负责人工程部备案、考核xx建设集团股份有限公司工程技术部。

竣工图编制要求1、竣工图编制的原则⑴工程施工过程中，完全按图施工无变动者，可在原施工蓝图上加盖“竣工图”章，即可转化为竣工图。

⑵在施工过程中虽有一般性设计变动，但能在原施工蓝图上修改补充，且不影响图面质量的，可用碳素墨水笔对变更部位进行杠（划）改或叉改。

修改时应当注明变更依据，并加盖“竣工图”章即可转化为竣工图。

⑶凡是不宜在原施工蓝图上改绘或是工程项目结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应按国家有关规范重新绘制竣工图，并加盖“竣工图”章。

2、竣工图章的式样和规格尺寸详《建设工程文件归档整理规范》，竣工图章应使用不褪色的红印泥加盖在蓝图右下角设计图签的上方或周围不压盖图形文字的地方，技术负责人，总监必须在审核后签字。

3、编制竣工图应当使用新蓝图。

计算机出图必须清晰，不得使用计算机出图的复印件编制竣工图。

4、重新绘制的竣工图，在设计图签栏中必须有原设计单位人员签字，图纸应符合设计单位施工图出图用章规定。

5、竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一、图面整洁、字迹清楚。

不得用圆珠笔或其他易于褪色的墨水绘制。

6、竣工图的折叠方法应按《建筑工程资料管理规程》附录E执行。

（九）竣工图的编制方法竣工图按绘制方法不同可分为以下几种形式：利用电子版施工图改绘的竣工图；利用施工蓝图改绘的竣工图；利用翻晒硫酸纸底图改绘的竣工图；重新绘制的竣工图。

1、利用电子版施工图改绘竣工图应符合下列规定：⑴将图纸变更结果直接改绘到电了版施工图中，用云线圈出修改部位，并按下表的形式做修改内容备注表；⑶设计图签栏中应有原设计人员签字；⑷委托本工程设计单位编制竣工图时，应直接在设计图签中注明“竣工阶段”，并应有绘图人、审核人的签字；⑸竣工图章可直接绘制成电子版竣工图章，出图后应有相关责任人的签字。

2、利用施工图蓝图（必须是新蓝图）改绘竣工图应采用杠（划）改或叉改法进行绘制。

具体方法示例子如下：⑴取消内容①例如：首层结构平面图中Z16（Z17）柱断面，（Z17）取消。

项目竣工图编制管理办法1.2竣工图编制管理办法竣工图是在施工过程中依据工程实际情况，按照一定的规则对施工图进行修改，并加盖“竣工图”标志章后形成的竣工图纸。

因而，竣工图是工程的真实记录和反映，它具有真实性、准确性、可靠性。

1.2.1 竣工图编制范围在1982年原国家建委颁发的《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图”。

具体如下：1、市政工程和公用设施方面的主要工程，包括：道路、桥梁、隧道等工程。

2、交通运输方面的主要工程，包括：铁路、高级公路、车站、港口、码头、机场、地铁等工程。

3、工业建筑方面工程，包括：工厂、矿山、大型车间厂房、烟囱、变电所、高炉、矿井、水坝等工程。

4、人防、军事通信电缆等建筑工程。

5、民用建筑方面工程，包括：教学楼、医院、广播电视台、影剧院、文化宫、俱乐部、体育馆、博物馆、展览馆、图书馆、档案馆、宾馆、办公楼、商场、住宅楼等工程。

上述规定范围内的工程项目都应编制竣工图，特别是工程的基础结构、管线等隐蔽部位要重点做好竣工图的编制工作。

1.2.2 竣工图编制的基本内容竣工图编制的基本内容由以下两方面组成：即总体方面和专业方面。

1、总体方面(1)项目总平面布置图、位置图及地形图。

(2)设计图总目录。

(3)设计总说明。

(4)总体工程图。

2、各专业方面包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；设备及工艺流程竣工图。

具体内容如下：(1) 建筑竣工图包括：图纸目录；设计说明；屋面、楼面、地面(含地下室工程)分层平面图；立面图；剖面图；门窗图；楼梯间、电梯间、电梯井道的平面和剖面详图；电梯机房平、剖面图；地下部分的防水防潮图，外墙伸缩缝防水图；阳台、雨篷、挑檐及其它建筑大样图。

(2) 结构竣工图包括：结构竣工图目录；说明；基础平面图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
