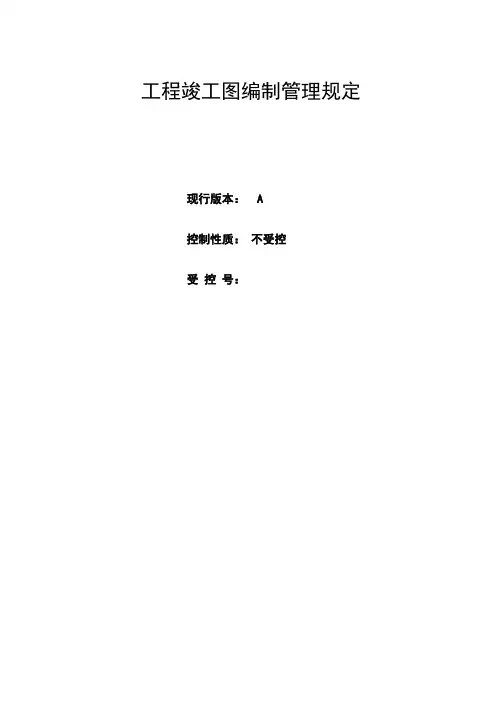

中电投电力工程公司竣工图编制管理规定

工程竣工图编制管理规定现行版本： A控制性质：不受控受控号：目录1 目的 (1)2 适用范围 (1)3 职责 (1)4 内容和要求 (1)5 相关文件 (2)1 目的工程竣工图是项目建设最终情况的真实反映，是项目工程建成后验收、投产运行、维护、保养、改建、扩建必不可少的凭证和依据。

为保证向业主方移交符合规定的竣工图，依据国家档案局《建设项目（工程）竣工文件编制及档案整理规范》（修改稿），《火力发电厂工程竣工图文件编制规定》，特制定本规定。

2 适用范围本规定适用于XXX工程项目移交给业主前，对竣工图的编制管理。

3 职责3.1 工程管理部对工程项目的竣工图的接收、归档进行归口管理；3.2 竣工图由项目设计组编制，工程管理部予以配合；3.3 根据合同要求，按时完成竣工图的编制并保证质量。

4 内容和要求4.1 内容4.1.1 工程竣工文件应是工程竣工时形成的反映工程建设(指施工，包括土建、安装及及调试)过程的文件。

主要由施工文件、配套设备技术文件和工程竣工图组成。

4.1.2 工程竣工图是根据施工结案后工程实际情况所绘制的图纸，是真实记录电厂竣工验收时现场各工艺系统、车间布置、建（构）筑物等情况的技术文件。

4.2 要求4.2.1 工程竣工图由设计单位负责编制，并提供三份竣工图给总承包商项目部，总承包商项目部的工程管理部档案管理人员负责接收管理与配合。

4.2.2 设计单位竣工图的编制工作应及时、正确、完整。

a）总承包商工程管理部应在每台机组整套启动试运行结束后1～2个月内，向设计单位提交编制竣工图所需的有关施工、调试等变更资料，设计单位在收到资料后1～2个月内将本台机组完整的工程变更资料整理后提交总承包商工程管理部档案管理人员。

b）每台机组投产后，凡能编制分部或分项工程竣工图时，应在机组投产后2～4个月内完成相应的竣工图。

c）设计单位在承建工程最后一台机组启动试运结束后，要校核已投产机组先期完成的部分竣工图。

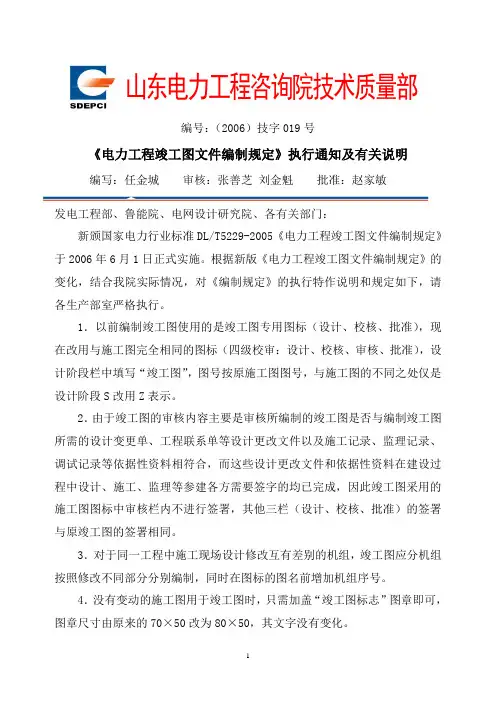

山东电力工程咨询院技术质量部编号：（2006）技字019号《电力工程竣工图文件编制规定》执行通知及有关说明编写：任金城审核：张善芝刘金魁批准：赵家敏发电工程部、鲁能院、电网设计研究院、各有关部门：新颁国家电力行业标准DL/T5229-2005《电力工程竣工图文件编制规定》于2006年6月1日正式实施。

根据新版《电力工程竣工图文件编制规定》的变化，结合我院实际情况，对《编制规定》的执行特作说明和规定如下，请各生产部室严格执行。

1．以前编制竣工图使用的是竣工图专用图标（设计、校核、批准），现在改用与施工图完全相同的图标（四级校审：设计、校核、审核、批准），设计阶段栏中填写“竣工图”，图号按原施工图图号，与施工图的不同之处仅是设计阶段S改用Z表示。

2．由于竣工图的审核内容主要是审核所编制的竣工图是否与编制竣工图所需的设计变更单、工程联系单等设计更改文件以及施工记录、监理记录、调试记录等依据性资料相符合，而这些设计更改文件和依据性资料在建设过程中设计、施工、监理等参建各方需要签字的均已完成，因此竣工图采用的施工图图标中审核栏内不进行签署，其他三栏（设计、校核、批准）的签署与原竣工图的签署相同。

3．对于同一工程中施工现场设计修改互有差别的机组，竣工图应分机组按照修改不同部分分别编制，同时在图标的图名前增加机组序号。

4．没有变动的施工图用于竣工图时，只需加盖“竣工图标志”图章即可，图章尺寸由原来的70×50改为80×50，其文字没有变化。

5．竣工图编制的范围是DL/T5229-2005《电力工程竣工图文件编制规定》附录B中的一、二、三级图和确定的部分四级图。

6．管理程序文件Q/01-208.712-2003《勘测设计产品标识和可追溯性程序》附录B中的图B3-1“用于0-4号图纸的竣工图图标”章不再使用。

图B3-2 “用于竣工图标志”章延长使用到2006年12月31日，2007年1月1日起启用新图标和相应图章（仅尺寸变化）。

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。

重新绘制的图纸必须有图名和图号，图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

工程资料存档说明1.目的为规范我公司竣工图文件编制作业流程，提高竣工图编制质量，确保竣工图内容能真实反映工程竣工验收时的实际情况，特制定本规定。

2.范围本规定适用于我公司承接的单项EPC总承包、EC工程。

单项设计工程、PC工程或单项施工工程如需我司编制竣工图的，亦可参照本规定执行。

3.管理职责3.1设计经理根据合同条款要求，负责组织编制合同范围内的相关竣工图的编制及竣工图的最终出版工作。

并对竣工图的编制负有总管理、总协调责任。

3.2 项目经理负责提资竣工图编制所需的各类输入资料，包括竣工草图、工程变更单、变更核定单以及涉及图纸修改的各类工程文件。

并对输入资料的完整性、准确性负责。

3.3 技术质量部负责竣工图内部归档。

4.管理规范4.1 编制要求及原则4.1.1项目经理负责组织项目部专工、资料员完成竣工草图的编制及竣工图输入资料的收集、整理。

（1）施工过程中发生的施工工艺优化、材料替换等与施工图设计有差异的改动，应及时、完整的做好竣工草图编制。

（2）收集、整理施工过程中发生的工程联系单、设计变更单、变更核定单等涉及图纸修改的工程文件。

（3）竣工草图应统一在CAD版施工图的基础上做修改，宜用云线标识，并用引出线备注修改内容。

（4）项目竣工后，项目经理统一将竣工草图及其它图纸相关修改文件以邮件的形式提供给设计院。

4.1.2 设计经理负责组织各专业设计人员完成最终竣工图的编制出版。

（1）竣工图的编制应以项目部提供的竣工图输入资料为主要编制依据。

（2）若工程严格按照设计施工，没有任何变更的卷册图纸，在原施工蓝图上加盖竣工图章，即可视为竣工蓝图。

（3）若施工中有一般性变更或修改，则对应的施工图应重新编制竣工图，图标采用竣工图标，设计阶段代码“S”改为“Z”。

有变更或修改的竣工图应按QSP 20707-2014《设计产品校审规定》进行校审。

（4）若涉及结构安全、重要功能变化、重要工艺改变或与施工图有较大出入的变更，重新出版的竣工图需经项目经理签字审核、并经公司总工（公司领导层）批准。

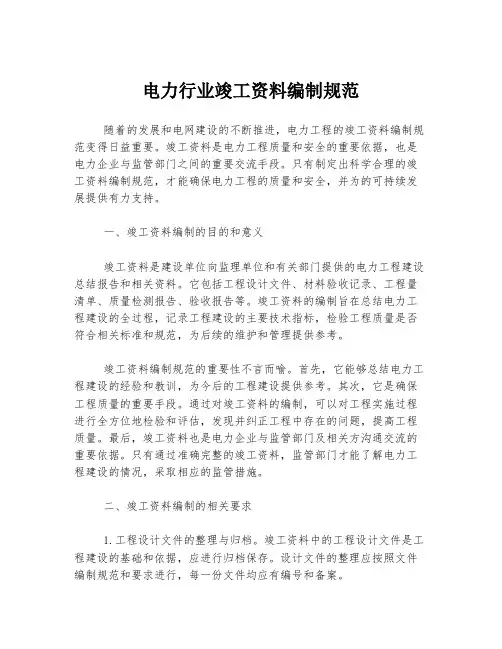

电力行业竣工资料编制规范随着的发展和电网建设的不断推进，电力工程的竣工资料编制规范变得日益重要。

竣工资料是电力工程质量和安全的重要依据，也是电力企业与监管部门之间的重要交流手段。

只有制定出科学合理的竣工资料编制规范，才能确保电力工程的质量和安全，并为的可持续发展提供有力支持。

一、竣工资料编制的目的和意义竣工资料是建设单位向监理单位和有关部门提供的电力工程建设总结报告和相关资料。

它包括工程设计文件、材料验收记录、工程量清单、质量检测报告、验收报告等。

竣工资料的编制旨在总结电力工程建设的全过程，记录工程建设的主要技术指标，检验工程质量是否符合相关标准和规范，为后续的维护和管理提供参考。

竣工资料编制规范的重要性不言而喻。

首先，它能够总结电力工程建设的经验和教训，为今后的工程建设提供参考。

其次，它是确保工程质量的重要手段。

通过对竣工资料的编制，可以对工程实施过程进行全方位地检验和评估，发现并纠正工程中存在的问题，提高工程质量。

最后，竣工资料也是电力企业与监管部门及相关方沟通交流的重要依据。

只有通过准确完整的竣工资料，监管部门才能了解电力工程建设的情况，采取相应的监管措施。

二、竣工资料编制的相关要求1.工程设计文件的整理与归档。

竣工资料中的工程设计文件是工程建设的基础和依据，应进行归档保存。

设计文件的整理应按照文件编制规范和要求进行，每一份文件均应有编号和备案。

2.材料验收记录的详细记录。

材料验收是工程质量的重要环节，材料验收记录对于后期工程质量的检验具有重要意义。

材料验收记录应详细记录验收过程和结果，确保材料质量符合相关标准。

3.工程量清单的准确编制。

工程量清单是工程成本的基础，也是后期维护和管理的重要依据。

工程量清单应根据实际情况准确编制，包括工程量的名称、计量单位、数量和单价等信息。

4.质量检测报告的全面归档。

质量检测是对工程质量进行全面检测的手段，质量检测报告应包括检测项目、结果和结论等信息，并进行归档保存。

项目竣工图编制管理办法1.2竣工图编制管理办法竣工图是在施工过程中依据工程实际情况，按照一定的规则对施工图进行修改，并加盖“竣工图”标志章后形成的竣工图纸。

因而，竣工图是工程的真实记录和反映，它具有真实性、准确性、可靠性。

1.2.1 竣工图编制范围在1982年原国家建委颁发的《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图”。

具体如下：1、市政工程和公用设施方面的主要工程，包括：道路、桥梁、隧道等工程。

2、交通运输方面的主要工程，包括：铁路、高级公路、车站、港口、码头、机场、地铁等工程。

3、工业建筑方面工程，包括：工厂、矿山、大型车间厂房、烟囱、变电所、高炉、矿井、水坝等工程。

4、人防、军事通信电缆等建筑工程。

5、民用建筑方面工程，包括：教学楼、医院、广播电视台、影剧院、文化宫、俱乐部、体育馆、博物馆、展览馆、图书馆、档案馆、宾馆、办公楼、商场、住宅楼等工程。

上述规定范围内的工程项目都应编制竣工图，特别是工程的基础结构、管线等隐蔽部位要重点做好竣工图的编制工作。

1.2.2 竣工图编制的基本内容竣工图编制的基本内容由以下两方面组成：即总体方面和专业方面。

1、总体方面(1)项目总平面布置图、位置图及地形图。

(2)设计图总目录。

(3)设计总说明。

(4)总体工程图。

2、各专业方面包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；设备及工艺流程竣工图。

具体内容如下：(1) 建筑竣工图包括：图纸目录；设计说明；屋面、楼面、地面(含地下室工程)分层平面图；立面图；剖面图；门窗图；楼梯间、电梯间、电梯井道的平面和剖面详图；电梯机房平、剖面图；地下部分的防水防潮图，外墙伸缩缝防水图；阳台、雨篷、挑檐及其它建筑大样图。

(2) 结构竣工图包括：结构竣工图目录；说明；基础平面图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

依据标准⏹《国家重大建设项目文件归档要求与档案整理规范》DA/T 28-2002⏹国家建委关于编制基本建设工程竣工图的几项暂行规定⏹《电力工程竣工图文件编制规定》DL/T 5229-2005⏹《国网建设有限公司竣工图编制规定》国网建设办[2006]205号⏹设计管理通知524号A016《华东电力设计院竣工图文件编制办法》DA-中华人民共和国档案行业标准！项目竣工图Drawing on completion of project 指项目竣后按照程指项目竣工后按照工程实际情况所绘制的图纸竣工图编制要求输变电工程项目竣工时要编制竣工图；项目竣工草图应由施工单位负责编制；国家电网公司新、扩、改建的输变电工程，由设计单位负责编制本单位设计范围内的竣工图文件位负责编制本单位设计范围内的竣工图文件。

书面修改落实确由施工单位和监理单位负责审核和签字认可责任。

书面修改落实确认由施工和监理方负责!竣工图质量要求竣工图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况。

项目竣工验收时的实际情况监理修改设计修改施工修改联系单修改通知单联系单竣工图国家电网司要求设计原国家电网公司要求:因出修改通知单,非设计原因修改设计出联系单!院施工图设计修改流程要求施工修改监理修改设计修改施修改修改监理联系单施工联系单修改通知单施工联系单联系单系单监理联系单不同意不同意设计确认设计确认监理签收无修改设计签字同意有修改设计出修改通知现场修改国家电网公司施工图设计修改流程要求设计修改施工修改监理修改监理联系单施工联系单修改通知单施工联系单监理联系单设计确认设计确认不同意不同意监理签收有修改院设计联系单无修改设计签字同意现场修改无更改施工图-竣工图的编制要求按施工图施工没有变动的，由竣工图编制单位在施工图上加盖并签署竣工图章竣工图章。

国网公司不要求设计加盖竣工图章!竣工草图编制要求⏹施工承包商负责编制竣工草图和竣工草图移交单；⏹竣工草图应完整、准确、清晰、规范、修改到位，真实反映项目竣工验收时的实际情况，为设计院编制竣工图提供可靠的依据。

竣工图编制管理制度一、总则为规范和统一竣工图编制管理工作，提高竣工图质量，有效防止项目延误、增加成本和质量问题，特制定竣工图编制管理制度。

二、编制范围本制度适用于企业内所有项目的竣工图审批、编制和管理工作，包括但不限于建筑工程、市政工程、装修工程等各类工程项目。

三、编制单位竣工图编制单位应当是具有相应资质的设计、施工、监理单位，确保竣工图的真实性、准确性、合法性和合规性。

四、竣工图编制流程1、项目验收项目经理应当与项目团队一起对项目进行全面的验收，核实项目是否满足合同约定的要求，确定竣工图编制的时间和范围。

2、收集资料竣工图编制人员应当向项目团队收集项目相关资料，包括设计图纸、施工记录、验收报告等，以保证竣工图的准确性和完整性。

3、编制竣工图编制竣工图应当由专业人员进行，确保图纸内容合理、清晰、准确，并符合国家相关标准和规定。

4、内部审核竣工图编制完成后，应当组织内部审核，确保竣工图的合规性和合理性。

5、项目经理审批竣工图经过内部审核后，项目经理应当对竣工图进行审批，签字认可。

6、报送审批竣工图经项目经理审批后，应当按照相关流程报送相关部门审批，确保竣工图合规合法。

7、归档管理竣工图审批完成后，应当按照相关规定进行归档管理，确保竣工图的安全、完整性和可追溯性。

五、竣工图质量控制1、竣工图应当包括但不限于建筑图纸、结构图纸、给排水图纸、电气图纸等，确保图纸内容全面且符合实际情况。

2、竣工图应当清晰明了，图纸内容应当准确、规范、易读易懂。

3、竣工图应当按照国家相关标准和规定进行编制，确保图纸内容合规合法。

4、竣工图编制人员应当具有相应资质和经验，确保竣工图的质量和准确性。

六、责任制度1、项目经理负责组织竣工图编制工作，确保竣工图的质量和进度。

2、竣工图编制人员应当严格遵守编制流程和规定，确保竣工图的准确性和合规性。

3、项目团队应当配合竣工图编制工作，提供必要的支持和协助。

4、竣工图审批部门负责对竣工图进行审批，确保竣工图的合规性和合理性。

ICS 01.100F 20备案号：J489—2019中华人民共和国电力行业标准DL/T5229—2019电力工程竣工图文件编制规定Stipulations for drafting as-built drawing documentsof electric power projects2005-11-28发布2006-06-01实施中华人民共和国国家发展和改革委员会发布目次前言1范围2规范性引用文件3术语和定义4竣工图编制要求5竣工图范围及内容深度6竣工图的审核7竣工图的印制、交付与归档附录Ａ（规范性附录）竣工图图章附录Ｂ（资料性附录）竣工图内容条文说明前言本标准是根据原国家经济贸易委员会《关于下达2019年度电力行业标准制定和修订计划的通知》（国经贸电力［2019］973号）的安排制定的。

本标准是以原电力工业部的《火力发电厂工程竣工图文件编制规定》［电建（1996）666号］为基础，参照有关国家标准和行业标准，对电力工程竣工图文件的编制作出规定。

本标准实施后代替《火力发电厂工程竣工图文件编制规定》［电建（1996）666号］。

本标准与《火力发电厂工程竣工图文件编制规定》比较有以下一些主要变化：——适用范围由原来的火力发电厂工程扩展到所有的电力工程；——根据国家有关标准要求，增加了“各项新建、扩建、改建、技术改造的电力工程项目，在工程竣工后应编制竣工图”这一条款要求；——增加了监理单位的有关职责；——增加了竣工图的审核要求；——增加了竣工图的印制、交付与归档的要求。

本标准的附录A为规范性附录，附录B为资料性附录。

本标准由中国电力企业联合会提出。

本标准由电力行业电力规划设计标准化技术委员会归口并解释。

本标准负责起草单位：江西省电力设计院。

本标准参加起草单位：华东电力设计院。

本标准主要起草人：唐其练、谢小敏、于一立、齐韶平、杨炳良、柯英。

1范围本标准规定了电力工程（包括发电、输变电、系统通信等工程）竣工图文件（以下简称竣工图）编制的要求和方法。

竣工图编制管理规定为加快工程结算，降低工程综合成本，规范竣工图编制时效，经公司研究决定，现将公司竣工图编制管理规定如下：1、工程竣工图由项目技术负责人组织编制，其编制应严谨、准确，有利工程结算，并应与工程施工进度同步。

2、项目部应制定竣工图月度编制计划，明确每周的编制数量、范围；同时，月度编制计划应符合本办法规定的竣工图编制最低时限要求。

3、在每月月度工作会前，项目部应将工程施工总进度计划（含总进度调整计划）、月度工作计划、竣工图编制计划一并传工程技术部经理。

4、竣工图编制的最低时限要求4.1、竣工图编制应与施工进度同步，收到甲方的变更资料后，应及时完成相应资料的修改，并应标明更改范围、变更通知编号、日期。

4.2、基础工序序验收30天之内完成基础竣工图。

4.3、主体结构验收后30天内完成主体结构竣工图。

4.4、工程竣工初验前应完成全部竣工图;对竣工初步验收后，因甲方原因的局部变更，应在验收后及时进行竣工图的补充、修改完善。

4.5、在工程验收(或工程施工全部结束)后，应对竣工图进行全面清理，30天内完成全套竣工图。

4.6、竣工图按附表流程完成后，应报公司工程技术部。

以工程技术部收到的时间为该项工作完成时间。

5、检查、考核工程部将按月对项目部的竣工图编制情况进行检查、考核，竣工图按计划时限完成编制的情况，作为项目技术负责人年度调薪的指标之一，且对于未按计划时限完成竣工图编制的，公司对项目抽检、季度检查总分扣分2分的处罚。

附：竣工图编制流程编制竣工图编制计划竣工图编制项目预算员复核项目经理审核预算部门经理审项目技术负责人工程部备案、考核xx建设集团股份有限公司工程技术部。

国电公司要求做好火力发电工程施工图预算和竣工图文件编制工作国家电力公司于4月23日以国电电源［2001］222号文发出《关于做好火力发电工程施工图预算和竣工图文件编制工作的通知》。

通知说，在电力工程项目建设过程中，按规定及时编制施工图预算和竣工图文件，既是对工程建设项目自身的要求，也是提高电力建设整体管理水平的需要。

近年来，公司系统的火电建设项目编制施工图预算及竣工图文件的总体情况是好的，但是，仍存在一些问题，如有的建设项目不编制施工图预算；有的施工图预算不完整、不准确，与工程设计及当地设备、材料供应等价格实际情况存在较大差异；有的施工图预算编制进度和质量不能满足要求；竣工图文件的编制存在不完整、不真实的现象等。

根据建设部、原电力工业部等对编制施工图预算、竣工图文件提出的要求，为切实做好施工图预算及竣工图文件的编制工作，满足加强工程建设管理、加强造价管理、审计及后评价等工作的需要，进一步提高对编制施工图预算、竣工图文件重要性的认识，保证设计文件的完整性，现对施工图预算和竣工图文件编制的有关问题予以重申，并对今后的工作要求通知如下：一、编制的目的和作用1．施工图预算是设计文件的重要组织部分，是建设项目单位控制投资的重要手段，也是拨付阶段性工程款和单项工程结算的重要依据。

2．施工图预算是编制工程决算的主要基础，对于保证工程竣工决算准确性具有十分重要的作用。

3．施工图预算是进行工程审计的必要条件，工程项目只有具备完整的概算、预算和决算资料，才具备审计的条件。

4．施工图预算、竣工图文件是项目申报优秀设计、优秀工程及达标投产的必备条件。

按照申报优秀设计、优秀工程的有关规定及现行达标投产考核办法，要求具有完整的施工图预算和竣工图文件。

5．施工图预算是工程项目进行后评价工作的基础，是后评价工作所需工程量等有关资料的重要来源。

6．施工图预算可以为电力建设行业管理积累工程基础资料，有利于准确制定行业定额、标准；有利于提高定额管理水平、设计水平及技经工作管理水平。

关于竣工图纸编制的相关管理规定一．竣工图纸的编制人1．对配置了项目技术负责人的项目，由项目技术负责人负责各专业竣工图纸的编制。

2．对没有配置项目技术负责人的项目，由项目经理指定各专业施工员负责各专业竣工图纸的编制。

3．对分包专业的竣工图纸，由分包单位编制，项目技术负责人负责监督和审核。

二．竣工图纸的分类及编制依据三．竣工图纸的编制形式1．在新的原施工图上编制。

2．在电子版上编制。

说明：采用何种形式编制竣工图，由项目部自行决定，但公司推荐使用电子版进行编制，因存在有些甲方额外要求提供竣工图供其它分包使用的现象，且数量较多，如果采用在原图上编制，无形中会给项目部增加很多工作量。

四．竣工图纸的编制方法1．竣工图必须与工程实物相符，变更内容必须修改、注记到位（包括被修改部分的相关图纸），竣工图的修改、注记应符合制图规范，做到图形清晰和字迹工整，竣工图必须使用新的蓝晒图或计算机直接出图打印的图纸原件，修改、注记要用黑色碳素墨水。

2．对于文字和数字的修改，可采用杠改法，即用一条细实线将被修改的部分划去，在其附近的适当位置，填写变更后的内容，并注明修改依据。

3．对于少量图形的修改，可采用叉改法，即用“×”将被修改部分划去，在其附近的适当位置，绘制修改后的图形，注明修改内容及修改依据。

4．对于较多图形的修改，可采用圈改法，即将被修改的部分圈出，在其附近的适当位置，绘制修改后的图形，注明修改依据。

5．作废图纸不归档，但必须在原施工图目录上进行标注，并注明依据。

五．竣工图纸的编制时间1．要求第一份竣工图纸（包括归档用竣工图与结算用竣工图）与工程进度同步编制完成，即在收到相应设计变更通知书、甲方指令等书面文件并在实施完工后的7天内，应将该变更内容描上竣工图纸；达到工程完工后便有竣工图纸用于结算，加快资金回收的目的。

2．剩余份数（总数量一般总共为4份，甲方有其它需要的按甲方要求）的竣工图纸，须在工程完工后，正式竣工验收前的30天前完成。

竣工技术文件及竣工图编制规定1.目的为了贯彻国家《关于加强重点工程项目档案工作的通知》、《关于做好基本建设项目档案资料管理工作》及《建设项目（工程）档案验收办法》等文件精神、根据《火电机组达标投产考核标准（2001年版）》，为使今后电厂设备的维护、改建、扩建能有准确可靠的依据，特制订了本规定。

2. 适用范围本制度适用于国电**发电有限公司2×600MW超临界机组一期工程的建设。

要求施工单位、设计单位、监理单位及业主共同做好竣工图、竣工技术文件的编制、审核与验收工作。

3. 竣工图、竣工技术文件编制范围：3.1 凡设计院提供的施工阶段技术文件材料及图纸，包括：总平面布置、地形图、设计图总目录、总说明及各专业的施工图、加工图及设备清册等。

竣工图必须与施工图的卷册数相同。

3.2 制造厂提供的设备安装图、材料表、说明书、合格证等。

3.3 竣工技术文件包括：变更单、联系单、技术记录、各级验收记录、原材料合格证及材料质量证明书、施工测量记录、设备及管线的安装记录、会议记录及声像材料等。

具体的内容见《火电机组达标投产考核标准（2001年版）》中“工程档案管理”考核内容及“附录C：工程档案管理项目实施细则”（见附录GDFX-GZ19-01）。

4.竣工技术文件编制规定：4.1装帧要求：竣工技术文件装帧采用A4硬面夹，硬面上要有工程名称、单位工程名称、本卷册名称及施工单位名称，所有名称应填写全称，其中的本卷册名称必须简明、准确揭示该卷册的文件材料内容。

4.2文件内容及编排程序第一页：卷册封面：其内容项目和填写要求必须符合科技档案国家标准的要求。

第二页：卷内目录：其内容项目和填写要求必须符合科技档案国家标准的要求。

卷册中的每一项具体内容都必须在目录中一一列出。

第三页：内封面，内容与外封面相同第四页：施工单位负责、编制人等审查签字以下的具体内容参考如下：1，工程概况2，重要文件3，施工技术记录及调试记录4，变更单、工程联系单及汇总表5，焊接材料、钢材、混凝土等合格证及试验报告6，缺陷处理记录7，照片8，其它未列出项目，具体内容见《火电机组达标投产考核标准（2001年版）》中“工程档案管理”考核内容及“附录C：工程档案管理项目实施细则”。

工程竣工图编制规定1. 总则1.0.1 为了使火力发电厂（以下简称电厂）运行单位保存一套完整的、符合实际的电厂竣工设计技术资料，根据《火力发电厂基本建设工程启动及竣工验收规程》和《国家基本建设委员会关于编撰基本建设工程竣工图的几项暂行规定》，每期新、扩、改建的电厂工程，应由建设单位组织，原设计单位负责编制本单位设计范围内的竣工图文件（以下简称竣工图）1.0.2 竣工图应是真实记录电厂竣工验收时现场各工艺系统、车间布置、建（构）筑物等情况的技术文件，是电厂运行、维护、改建、扩建的重要技术档案。

1.0.3 本规定适用于单机容量为100MW及以上的各类新、扩、改建的电厂工程竣工图的编制。

单机容量为100MW及以下机组工程竣工图的编制可参照执行。

国外引进项目、引进主要设备的项目或中外合资项目，应按双方签订的合同执行。

1.0.4 电厂工程竣工图的编制除应执行本《规定》外，还应执行现行的有关国家和行业标准的规定。

2. 竣工图编制总要求2.1 设计单位受建设单位委托负责本单位设计范围内竣工图的编制。

施工、调试和建设单位应在施工及启动调试过程中及时、准确地做好变更记录，提供完整的变更资料给竣工图的编制单位进行编制并出版。

2.2 竣工图的编制工作应及时、正确、完整。

设计单位各专业工地代表应及时做好本专业的设计变更记录，收集施工、建设单位的工程联系单位和设计变更单，并将变更情况及时反映在设计蓝图上，对于涉及其它专业的设计变更、应及时通知相关专业。

2.3 工程建设单位应在每台机组整套启动试运行结束后1-2个月内组织有关单位向设计单位提交编制竣工图所需的有关施工、调试等变更资料，设计单位在收到资料后，在每台机组投产后，凡有条件编制分部或分项工程竣工图时，应在每台机组投产后2-4个月内完成相应的竣工图。

设计单位在本期工程最后一台机组启动试运结束后，要校核已投产机组先期完成的部分竣工图，并在收到末台机组设计变更资料后2-4个月，结束本期工程全部竣工图的编制工作。
