【高考物理错题】4、电路与电磁感应

专题四 电磁感应与电路一、考点回顾“电磁感应”是电磁学的核心内容之一，同时又是与电学、力学知识紧密联系的知识点，是高考试题考查综合运用知识能力的很好落脚点，所以它向来高考关注的一个重点和热点，本专题涉及三个方面的知识：一、电磁感应，电磁感应研究是其它形式有能量转化为电能的特点和规律，其核心内容是法拉第电磁感应定律和楞次定律；二、与电路知识的综合，主要讨论电能在电路中传输、分配，并通过用电器转化为其它形式的能量的特点及规律；三、与力学知识的综合，主要讨论产生电磁感应的导体受力、运动特点规律以及电磁感应过程中的能量关系。

由于本专题所涉及的知识较为综合，能力要求较高，所以往往会在高考中现身。

从近三年的高考试题来看，无论哪一套试卷，都有这一部分内容的考题，题量稳定在1～2道，题型可能为选择、实验和计算题三种，并且以计算题形式出现的较多。

考查的知识：以本部分内容为主线与力和运动、动量、能量、电场、磁场、电路等知识的综合，感应电流（电动势）图象问题也经常出现。

二、典例题剖析根据本专题所涉及内容的特点及高考试题中出的特点，本专题的复习我们分这样几个小专题来进行：1.感应电流的产生及方向判断。

2.电磁感应与电路知识的综合。

3.电磁感应中的动力学问题。

4.电磁感应中动量定理、动能定理的应用。

5.电磁感应中的单金属棒的运动及能量分析。

6.电磁感应中的双金属棒运动及能量分析。

7.多种原因引起的电磁感应现象。

(一)感应电流的产生及方向判断1．(2007理综II 卷)如图所示，在PQ 、QR 区域是在在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面，bc 边与磁场的边界P 重合。

导线框与磁场区域的尺寸如图所示。

从t ＝0时刻开始线框匀速横穿两个磁场区域。

以a →b →c →d →e →f 为线框中有电动势的正方向。

以下四个ε-t 关系示意图中正确的是【 】解析：楞次定律或左手定则可判定线框刚开始进入磁场时，电流方向，即感应电动势的方向为顺时针方向，故D 选项错误；1－2s 内，磁通量不变化，感应电动势为0，A 选项错误；2－3s 内，产生感应电动势E ＝2Blv ＋Blv ＝3Blv ，感应电动势的方向为逆时针方向（正方向），故C 选项正确。

电磁感应与电路问题-----高中物理模块典型题归纳（含详细答案）一、单选题1.如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的匀强磁场B中．一接入电路电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程PQ始终与ab垂直，且与线框接触良好，不计摩擦．在PQ从靠近ad处向bc滑动的过程中()A.PQ中电流先增大后减小B.PQ两端电压先减小后增大C.PQ上拉力的功率先减小后增大D.线框消耗的电功率先减小后增大2.如图表示，矩形线圈绕垂直于匀强磁场磁感线的固定轴O以角速度w逆时针匀速转动时，下列叙述中正确的是（）A.若从图示位置计时，则线圈中的感应电动势e=E m sinwtB.线圈每转1周交流电的方向改变1次C.线圈的磁通量最大时感应电动势为零D.线圈的磁通量最小时感应电动势为零3.如图所示，MN、PQ是间距为L的平行金属导轨，置于磁感应强度为B、方向垂直导轨所在平面向里的匀强磁场中，M、P间接有一阻值为R的电阻。

一根与导轨接触良好、有效阻值为的金属导线ab垂直导轨放置，并在水平外力F的作用下以速度v向右匀速运动，不计导轨电阻，则（）A.通过电阻R的电流方向为P→R→MB.a、b两点间的电压为BLvC.a端电势比b端电势高D.外力F做的功等于电阻R上产生的焦耳热4.闭合的金属环处于随时间均匀变化的匀强磁场中，磁场方向垂直于圆环平面，则()A.环中产生的感应电动势均匀变化B.环中产生的感应电流均匀变化C.环中产生的感应电动势保持不变D.环上某一小段导体所受的安培力保持不变5.用相同导线绕制的边长为L或2L的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图所示。

在每个线框进入磁场的过程中，M、N两点间的电压分别为U a、U b、U c 和U d。

下列判断正确的是()A.U a＜U b＜U c＜U dB.U a＜U b＜U d＜U cC.U a＝U b＜U c＝U dD.U b＜U a＜U d＜U c6.如图所示，两个线圈套在同一个铁芯上，线圈的绕向在图中已经画出．左线圈连着平行导轨M和N，导轨电阻不计，在导轨垂直方向上放着金属棒ab，金属棒处于垂直纸面向外的匀强磁场中，下列说法正确的是()A.当金属棒向右匀速运动时，a点电势高于b点，c点电势高于d点B.当金属棒向右匀速运动时，b点电势高于a点，c点与d点为等电势点C.当金属棒向右加速运动时，b点电势高于a点，c点电势高于d点D.当金属棒向左加速运动时，b点电势高于a点，d点电势高于c点7.在匀强磁场中，ab、cd两根导体棒沿两根导轨分别以速度v1、v2滑动，如图所示。

高考物理新电磁学知识点之电磁感应易错题汇编附解析一、选择题1．穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb，则（）A．线圈中感应电动势每秒增加2VB．线圈中感应电动势始终为2VC．线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD．线圈中感应电动势每秒减少2V2．如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。

下列四个图中能产生感应电流的是A．B．C．D．3．如图所示，MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.4m，电阻不计。

导轨所在平面与磁感应强度B为0.5T的匀强磁场垂直。

质量m为6.0×10-3kg电阻为1Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触。

导轨两端分别接有滑动变阻器R2和阻值为3.0Ω的电阻R1。

当杆ab达到稳定状态时以速率v匀速下滑，整个电路消耗的电功率P为0.27W。

则（）A．ab稳定状态时的速率v=0.4m/sB．ab稳定状态时的速率v=0.6m/sC．滑动变阻器接入电路部分的阻值R2=4.0ΩD．滑动变阻器接入电路部分的阻值R2=6.0Ω4．如图所示，用粗细均匀的铜导线制成半径为r、电阻为4R的圆环，PQ为圆环的直径，在PQ的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B，但方向相反，一根长为2r、电阻为R的金属棒MN绕着圆心O以角速度 顺时针匀速转动，金属棒与圆环紧密接触。

下列说法正确的是（）A ．金属棒MN 两端的电压大小为2B r ωB ．金属棒MN 中的电流大小为22B r R ωC ．图示位置金属棒中电流方向为从N 到MD ．金属棒MN 转动一周的过程中，其电流方向不变5．如图所示，两块水平放置的金属板间距离为d ，用导线与一个n 匝线圈连接，线圈置于方向竖直向上的磁场B 中。

两板间有一个质量为m 、电荷量为+q 的油滴恰好处于平衡状态，则线圈中的磁场B 的变化情况和磁通量变化率分别是（ ）A ．正在增强；t φ∆∆dmg q = B ．正在减弱；dmg t nq φ∆=∆ C ．正在减弱；dmg t q φ∆=∆ D ．正在增强；dmg t nqφ∆=∆ 6．如图甲所示，矩形线圈位于一变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，磁感应强度B 随时间t 的变化规律如图乙所示．用I 表示线圈中的感应电流，取顺时针方向的电流为正．则下图中的I -t 图像正确的是 ( )A．B．C．D．7．如图甲所示，一根电阻R＝4 Ω的导线绕成半径d＝2 m的圆，在圆内部分区域存在变化的匀强磁场，中间S形虚线是两个直径均为d的半圆，磁感应强度随时间变化如图乙所示(磁场垂直于纸面向外为正，电流逆时针方向为正)，关于圆环中的感应电流—时间图象，下列选项中正确的是( )A． B．C．D．8．有一种自行车，它有能向自行车车头灯泡供电的小型发电机，其原理示意图如图甲所示，图中N，S是一对固定的磁极，磁极间有一固定的绝缘轴上的矩形线圈，转轴的一端有一个与自行车后轮边缘结束的摩擦轮．如图乙所示，当车轮转动时，因摩擦而带动摩擦轮转动，从而使线圈在磁场中转动而产生电流给车头灯泡供电．关于此装置，下列说法正确的是（）A．自行车匀速行驶时线圈中产生的是直流电B．小灯泡亮度与自行车的行驶速度无关C．知道摩擦轮与后轮的半径，就可以知道后轮转一周的时间里摩擦轮转动的圈数D．线圈匝数越多，穿过线圈的磁通量的变化率越大9．物理课上老师做了这样一个实验，将一平整且厚度均匀的铜板固定在绝缘支架上，将一质量为m的永磁体放置在铜板的上端，t=0时刻给永磁体一沿斜面向下的瞬时冲量，永磁体将沿斜面向下运动，如图甲所示。

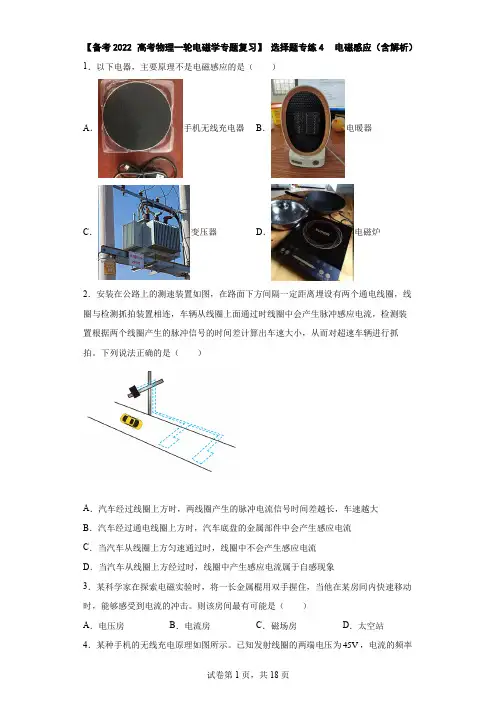

【备考2022 高考物理一轮电磁学专题复习】选择题专练4 电磁感应（含解析）1．以下电器，主要原理不是电磁感应的是（）A．手机无线充电器B．电暖器C．变压器D．电磁炉2．安装在公路上的测速装置如图，在路面下方间隔一定距离埋设有两个通电线圈，线圈与检测抓拍装置相连，车辆从线圈上面通过时线圈中会产生脉冲感应电流，检测装置根据两个线圈产生的脉冲信号的时间差计算出车速大小，从而对超速车辆进行抓拍。

下列说法正确的是（）A．汽车经过线圈上方时，两线圈产生的脉冲电流信号时间差越长，车速越大B．汽车经过通电线圈上方时，汽车底盘的金属部件中会产生感应电流C．当汽车从线圈上方匀速通过时，线圈中不会产生感应电流D．当汽车从线圈上方经过时，线圈中产生感应电流属于自感现象3．某科学家在探索电磁实验时，将一长金属棍用双手握住，当他在某房间内快速移动时，能够感受到电流的冲击。

则该房间最有可能是（）A．电压房B．电流房C．磁场房D．太空站4．某种手机的无线充电原理如图所示。

已知发射线圈的两端电压为45V，电流的频率为100kHz，接收线圈的两端电压为5.4V。

充电时效率大约60%。

下列说法正确的是（）A．无线充电工作原理是“电流的磁效应”B．接收线圈中电流的频率为100kHzC．无线充电发射线圈与接收线圈匝数比为25:3D．充电时接收线圈始终有收缩的趋势5．将线圈置于范围足够大、方向竖直向下的匀强磁场B中，各线圈的运动方式如下列图所示，则能够在线圈中产生感应电动势的是（）A．水平向左移动B．水平向右移动C．绕虚线轴转动D．竖直向下移动6．动能回收系统能够提高电动车的续航能力，在电动车刹车瞬间，电源与电动车的电动机断开，同时启动动能回收系统，车轮带动电机转动向蓄电池充电，实现动能的回收，下列说法正确的是（）A．动能回收技术应用了电磁感应的原理B．动能回收技术应用了磁场对电流的驱动原理C．如果关闭此系统，刹车时汽车的机械能守恒D．随着技术的进步，动能回收的效率可以达到100%7．航母上的飞机起飞可以利用电磁驱动来实现。

高三物理电磁感应试题答案及解析1.电磁感应现象在生活及生产中的应用非常普遍，下列不属于电磁感应现象及其应用的是【答案】 C【解析】试题分析: 发电机是利用线圈在磁场中做切割磁感线运动从而产生电流---电磁感应现象来工作的，所以A属于电磁感应现象及其应用；动圈式话筒是利用说话时空气柱的振动引起绕在磁铁上的线圈做切割磁感线运动，从而产生随声音变化的电流，利用了电磁感应现象，所以B属于电磁感应现象及其应用；电动机是利用通电线圈在磁场中受力转动的原理来工作的，所以C不属于电磁感应现象及其应用；变压器是利用电磁感应现象的原理来改变交流电压的，所以D属于电磁感应现象及其应用，故选C。

【考点】电磁感应2.在倾角为θ足够长的光滑斜面上，存在着两个磁感应强度大小相等的匀强磁场，磁场方向一个垂直斜面向上，另一个垂直斜面向下，宽度均为L，如图所示。

一个质量为m、电阻为R、边长也为L的正方形线框在t＝0时刻以速度v0进入磁场，恰好做匀速直线运动，若经过时间t，线框ab边到达gg′与ff′中间位置时，线框又恰好做匀速运动，则下列说法正确的是（）A．当ab边刚越过ff′时，线框加速度的大小为gsinθB．t时刻线框匀速运动的速度为C．t时间内线框中产生的焦耳热为D．离开磁场的过程中线框将做匀速直线运动【答案】BC【解析】当ab边进入磁场时，有E=Blv0，I=E/R，mgsinθ=BIl，有B2l2v/R=mgsinθ.当ab边刚越过f′时，线框的感应电动势和电流均加倍，则线框做减速运动，有4B2I2v/R=4mgsinθ，加速向上为3gsinθ，A错误；t0时刻线框匀速运动的速度为v，则有4B2I2v/R=mgsinθ，解得v=v/4，B正确；线框从进入磁场到再次做匀速运动过程，沿斜面向下运动距离为3l/2,则由功能关系得线框中产生的焦耳热为Q=3mglsinθ/2+（mv02/2-mv2/2）=3mgls inθ/2+15mv2/32，C正确；线框离开磁场时做加速运动，D错误。

(1)电磁感应的图像；(2)电磁感应与电路问题。

例1．(2019·全国卷I·20)空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图(a)中虚线MN 所示。

一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上。

t ＝0时磁感应强度的方向如图(a)所示；磁感应强度B 随时间t 的变化关系如图(b)所示。

则在t ＝0到t ＝t 1的时间间隔内( )A ．圆环所受安培力的方向始终不变B ．圆环中的感应电流始终沿顺时针方向C ．圆环中的感应电流大小为B 0rS4t 0ρD ．圆环中的感应电动势大小为B 0πr 24t 0【答案】BC【解析】第一过程从①移动②的过程中，左边导体棒切割产生的电流方向是顺时针，右边切割磁感线产生的根据楞次定律可知在0～t 0时间内，磁感应强度减小，感应电流的方向为顺时针，圆环所受安培力水平向左，在t 0～t 1时间内，磁感应强度反向增大，感应电流的方向为顺时针，圆环所受安培力水平向右，所以选项A 错误，B 正确；根据法拉第电磁感应定律得E ＝ΔΦΔt ＝12πr 2·B 0t 0＝B 0πr 22t 0，根据电阻定律可得R ＝ρ2πr S ，根据欧姆定律可得I ＝E R ＝B 0rS 4t 0ρ，所以选项C 正确，D 错误。

例2．(2020·山东卷·12)如图所示，平面直角坐标系的第一和第二像限分别存在磁感应强小题必练24：电磁感应中的图象与电路问题度大小相等、方向相反且垂直于坐标平面的匀强磁场，图中虚线方格为等大正方形。

一位于Oxy 平面内的刚性导体框abcde 在外力作用下以恒定速度沿y 轴正方向运动（不发生转动）。

从图示位置开始计时，4 s 末bc 边刚好进入磁场。

在此过程中，导体框内感应电流的大小为I ， ab 边所受安培力的大小为F ab ，二者与时间t 的关系图像，可能正确的是( )【答案】BC【解析】因为4 s 末bc 边刚好进入磁场，可知线框的速度每秒运动一个方格，故在0～1 s 内只有ae 边切割磁场，设方格边长为L ，根据E 1＝2BLv ，11E I R=，可知电流恒定；2 s 末时线框在第二像限长度最长，此时有E 2＝3BLv ，22E I R=，可知I 2＝32I 1，2～4 s 线框有一部分进入第一像限，电流减小，在4s 末同理可得I 3＝12I 1，综上分析可知A 错误，B 正确；根据F ab ＝BIL ab ，可知在0～1 s 内ab 边所受的安培力线性增加；1 s 末安培力为F ab ＝BI 1L ，在2 s 末可得安培力为F ab ′＝B ×32I 1×2L ，所以有F ab ′＝3F ab ；由图像可知C 正确，D 错误。

2020年高考物理100考点最新模拟题千题精练（选修3-2）第四部分电磁感应专题4.电磁感应-2020高考真题一．选择题1．（2020高考全国理综I）如图，U形光滑金属框abcd置于水平绝缘平台上，ab和dc边平行，和bc边垂直。

ab、dc足够长，整个金属框电阻可忽略。

一根具有一定电阻的导体棒MN置于金属框上，用水平恒力F向右拉动金属框，运动过程中，装置始终处于竖直向下的匀强磁场中，MN与金属框保持良好接触，且与bc边保持平行。

经过一段时间后A．金属框的速度大小趋于恒定值B．金属框的加速度大小趋于恒定值C．导体棒所受安培力的大小趋于恒定值D．导体棒到金属框bc边的距离趋于恒定值【参考答案】BC【命题意图】本题考查法拉第电磁感应定律、闭合电路欧姆定律、安培力及其相关知识点，考查的核心素养是运动和力的物理观念、科学思维。

【解题思路】用水平恒力F向右拉动金属框，bc边切割磁感线产生感应电动势，回路中有感应电流i，bc 边受到水平向左的安培力作用，设金属框的质量为M，加速度为a1，由牛顿第二定律，F-BiL=Ma1；导体棒MN受到向右的安培力向右加速运动，设导体棒的质量为m，加速度为a2，由牛顿第二定律，BiL=ma2，二者运动的速度图像如图所示。

设金属框bc边的速度为v时，导体棒的速度为v’，则回路中产生的感应电动势为E=BL（v-v’），由闭合电路欧姆定律I=E/R=()'BL v vR-，F安=BIL可得金属框ab边所受的安培力和导体棒MN所受的安培力都是F安=B 2L 2（v-v’）/R ，即金属框所受的安培力随着速度的增大而增大。

对金属框，由牛顿运动定律，F - F 安=Ma 1，对导体棒MN ，由牛顿运动定律， F 安=ma 2，二者加速度之差△a= a 1- a 2=（F - F 安）/M- F 安/m=F/M- F安（1/M+1/m ），随着所受安培力的增大，二者加速度之差△a 减小，当△a 减小到零时，即F/M=()22'B L v v R-（1/M+1/m ），所以金属框和导体棒的速度之差△v=（v-v’）=()22FRmB L m M +保持不变。

高考物理中电磁感应的考点和解题技巧有哪些在高考物理中，电磁感应是一个重要且具有一定难度的考点。

理解和掌握电磁感应的相关知识，以及熟练运用解题技巧，对于在高考中取得优异成绩至关重要。

一、电磁感应的考点1、法拉第电磁感应定律法拉第电磁感应定律是电磁感应的核心内容之一。

其表达式为：＄E ＝ n\frac{＼Delta ＼Phi}｛＼Delta t}＄，其中＄E$ 表示感应电动势，＄n$ 为线圈匝数，＄＼Delta ＼Phi$ 表示磁通量的变化量，＄＼Delta t$ 表示变化所用的时间。

这个考点通常会要求我们计算感应电动势的大小，或者根据给定的条件判断感应电动势的变化情况。

2、楞次定律楞次定律用于判断感应电流的方向。

其核心思想是：感应电流的磁场总是阻碍引起感应电流的磁通量的变化。

这一定律在解决电磁感应中的电流方向问题时经常用到，需要我们能够准确理解并运用“阻碍”这一概念。

3、电磁感应中的电路问题当导体在磁场中做切割磁感线运动或者磁通量发生变化时，会产生感应电动势，从而形成闭合回路中的电流。

在这类问题中，我们需要根据电路的基本规律，如欧姆定律、串并联电路的特点等，来计算电路中的电流、电压、电阻等物理量。

4、电磁感应中的能量转化问题电磁感应现象中，机械能与电能相互转化。

例如，导体棒在磁场中运动时，克服安培力做功，将机械能转化为电能；而电流通过电阻时，电能又转化为内能。

在解题时，需要运用能量守恒定律来分析能量的转化和守恒关系。

5、电磁感应与力学的综合问题这类问题通常将电磁感应现象与力学中的牛顿运动定律、功和能等知识结合起来。

例如，导体棒在磁场中受到安培力的作用，其运动情况会受到影响，我们需要综合运用电磁学和力学的知识来求解。

6、电磁感应中的图像问题包括磁感应强度＄B$、磁通量＄＼Phi$、感应电动势＄E$、感应电流＄I$ 等随时间或位移变化的图像。

要求我们能够根据给定的物理过程，准确地画出相应的图像，或者从给定的图像中获取有用的信息，分析物理过程。

易错点24 电磁感应中的电路和图像问题易错总结以及解题方法一、电磁感应中的电路问题处理电磁感应中的电路问题的一般方法1．明确哪部分电路或导体产生感应电动势，该部分电路或导体就相当于电源，其他部分是外电路．2．画等效电路图，分清内、外电路．3．用法拉第电磁感应定律E ＝n ΔΦΔt 或E ＝Blv sin θ确定感应电动势的大小，用楞次定律或右手定则确定感应电流的方向．注意在等效电源内部，电流方向从负极流向正极． 4．运用闭合电路欧姆定律、串并联电路特点、电功率等公式联立求解． 二、电磁感应中的电荷量问题闭合回路中磁通量发生变化时，电荷发生定向移动而形成感应电流，在Δt 内通过某一截面的电荷量(感应电荷量)q ＝I ·Δt ＝E R 总·Δt ＝n ΔΦΔt ·1R 总·Δt ＝n ΔΦR 总.(1)由上式可知，线圈匝数一定时，通过某一截面的感应电荷量仅由回路电阻和磁通量的变化量决定，与时间无关．(2)求解电路中通过的电荷量时，I 、E 均为平均值． 三、电磁感应中的图像问题 1．问题类型(1)由给定的电磁感应过程选出或画出正确的图像． (2)由给定的图像分析电磁感应过程，求解相应的物理量． 2．图像类型(1)各物理量随时间t 变化的图像，即B －t 图像、Φ－t 图像、E －t 图像和I －t 图像． (2)导体做切割磁感线运动时，还涉及感应电动势E 和感应电流I 随导体位移变化的图像，即E －x 图像和I －x 图像．3．解决此类问题需要熟练掌握的规律：安培定则、左手定则、楞次定律、右手定则、法拉第电磁感应定律、欧姆定律等．判断物理量增大、减小、正负等，必要时写出函数关系式，进行分析．【易错跟踪训练】易错类型1：挖掘隐含条件、临界条件不够1．（2021·湖北孝感高中高三月考）如图所示，在天花板下用细线悬挂一个闭合金属圆环，圆环处于静止状态。

上半圆环处在垂直于环面的水平匀强磁场中，规定垂直于纸面向外的方向为磁场的正方向，磁感应强度B 随时间t 变化的关系如图乙所示。

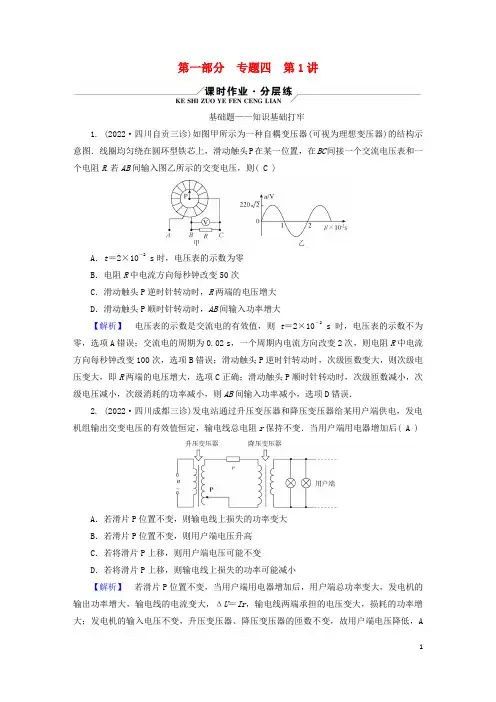

第一部分专题四第1讲基础题——知识基础打牢1. (2022·四川自贡三诊)如图甲所示为一种自耦变压器(可视为理想变压器)的结构示意图．线圈均匀绕在圆环型铁芯上，滑动触头P在某一位置，在BC间接一个交流电压表和一个电阻R.若AB间输入图乙所示的交变电压，则( C )A．t＝2×10－2 s时，电压表的示数为零B．电阻R中电流方向每秒钟改变50次C．滑动触头P逆时针转动时，R两端的电压增大D．滑动触头P顺时针转动时，AB间输入功率增大【解析】电压表的示数是交流电的有效值，则t＝2×10－2 s时，电压表的示数不为零，选项A错误；交流电的周期为0.02 s，一个周期内电流方向改变2次，则电阻R中电流方向每秒钟改变100次，选项B错误；滑动触头P逆时针转动时，次级匝数变大，则次级电压变大，即R两端的电压增大，选项C正确；滑动触头P顺时针转动时，次级匝数减小，次级电压减小，次级消耗的功率减小，则AB间输入功率减小，选项D错误．2. (2022·四川成都三诊)发电站通过升压变压器和降压变压器给某用户端供电，发电机组输出交变电压的有效值恒定，输电线总电阻r保持不变．当用户端用电器增加后( A )A．若滑片P位置不变，则输电线上损失的功率变大B．若滑片P位置不变，则用户端电压升高C．若将滑片P上移，则用户端电压可能不变D．若将滑片P上移，则输电线上损失的功率可能减小【解析】若滑片P位置不变，当用户端用电器增加后，用户端总功率变大，发电机的输出功率增大，输电线的电流变大，ΔU＝Ir，输电线两端承担的电压变大，损耗的功率增大；发电机的输入电压不变，升压变压器、降压变压器的匝数不变，故用户端电压降低，A正确，B 错误；若将滑片P 上移，升压变压器的副线圈与原线圈的匝数比变小，发电机组输出交变电压的有效值恒定，则副线圈两端电压变小．用户端用电器使用相同功率，则输电线上的电流会更大，输电线两端承担的电压更大，损耗的功率更大，则用户端的电压更小，故C 、D 错误．3. (多选)(2022·河南押题卷)图甲是一种振动式发电机的截面图，半径r ＝0.1 m 、匝数n ＝30的线圈位于辐射状分布的磁场中，磁场的磁感线沿半径方向均匀分布，线圈所在位置的磁感应强度大小均为B ＝12πT .如图乙，施加外力使线圈沿轴线做往复运动，线圈运动的速度随时间变化的规律如图丙中正弦曲线所示．发电机通过灯泡L 后接入理想变压器，对图乙中电路供电，三个完全相同的小灯泡均正常发光，灯泡的阻值R L ＝1 Ω，电压表为理想电压表，线圈及导线电阻均不计．下列说法正确的是( AC )A ．发电机产生电动势的瞬时值为e ＝6sin 5πt (V)B ．变压器原、副线圈的匝数之比为1∶3C ．每个小灯泡正常发光时的功率为2 WD ．t ＝0.1 s 时电压表的示数为6 V【解析】 由图丙可知，线圈运动的速度最大值v m ＝2 m/s ，速度变化周期为T ＝0.4 s ，则线圈运动的速度瞬时值v ＝v m sin 2πTt ＝2sin 5πt (m/s)，发电机产生电动势的瞬时值为e ＝nB ·2πr ·v ＝6sin 5πt (V)，A 正确；设灯泡正常发光时通过灯泡的电流为I ，则通过原线圈的电流I 1＝I ，通过副线圈的电流I 2＝2I ，变压器原、副线圈的匝数之比为n 1n 2＝I 2I 1＝21，B 错误；根据能量关系可知，U 出I 1＝3I 2R L ，其中U 出＝E m 2＝62 V ＝3 2 V ，I 1＝I ，解得I ＝ 2 A ，每个小灯泡正常发光时的功率为P L ＝I 2R L ＝2 W ，C 正确；电压表示数为发电机两端电压的有效值，即电压表示数为U ＝E 2＝62V ＝3 2 V ，D 错误．故选AC. 4. (多选)(2022·四川巴中一诊)在如图所示的电路中，定值电阻R 1＝R 4＝3 kΩ，R 2＝2 kΩ，R 3＝R 5＝12 kΩ，电容器的电容C ＝6 μF，电源的电动势E ＝10 V ，内阻不计，当开关S 1闭合电流达到稳定时，处在电容器中间带电量q ＝2×10－3C 的油滴恰好保持静止，当开关S 2闭合后，则以下判断正确的是( BD )A ．电容器上极板是高电势点B ．带电油滴加速向下运动C ．a 、b 两点的电势差U ab ＝8 VD ．通过R 3的电量Q ＝4.8×10－5C【解析】 当开关S 2闭合后，由电路图可知，电容器上极板是低电势点，A 错误；当开关S 1闭合电流达到稳定时，处在电容器中油滴保持静止，而开关S 2闭合后，电容器上极板是低电势点，油滴受到的电场力方向发生变化，故可得带电油滴加速向下运动，B 正确；由电路图可知，a 、b 两点的电势差为U R 5－U R 2＝8 V －4 V ＝4 V ，C 错误；由开关S 1闭合电流达到稳定时，再到当开关S 2闭合后的过程中，通过R 3的电量为Q ＝Q 1＋Q 2＝4×6×10－6 C ＋(8－4)×6×10－6 C ＝4.8×10－5 C ，D 正确．5. (多选)(2022·天津南开二模)如图甲所示电路中，L 1为标有“4 V,2 W”字样的小灯泡，L 2、L 3为两只标有“8 V，6 W”字样的相同灯泡，变压器为理想变压器，各电表为理想电表，当ab 端接如图乙所示的交变电压时，三只灯泡均正常发光．下列说法正确的是( ACD )A ．电流表的示数为1.5 AB ．交变电压的最大值U m ＝28 VC ．变压器原、副线圈的匝数之比为3∶1D ．电压表的示数为24 V【解析】 L 2、L 3的额定电流为I 23＝P 23U 23＝34A ，所以电流表的示数为I 2＝2I 23＝1.5 A ，故A 正确；通过原线圈的电流等于L 1的额定电流，为I 1＝P 1U 1′＝0.5 A ，所以变压器原、副线圈的匝数之比为n 1n 2＝I 2I 1＝31，故C 正确；副线圈两端电压等于L 2和L 3的额定电压，为U 2＝8 V ，所以电压表的示数，即原线圈两端电压为U 1＝n 1n 2U 2＝24 V ，故D 正确；根据闭合电路的欧姆定律可得U m2－U 1′＝U 1，解得U m ＝28 2 V ，故B 错误．故选ACD.6. (多选)(2022·广西桂林模拟)在一小型交流发电机中，矩形金属线圈abcd 的面积为S ，匝数为n ，线圈总电阻为r ，在磁感应强度为B 的匀强磁场中，绕轴OO ′(从上往下看逆时针转动)以角速度ω匀速转动，从如图甲所示的位置作为计时的起点，产生的感应电动势随时间的变化关系如图乙所示，矩形线圈与阻值为R 的电阻构成闭合电路，下列说法中正确的是( AD )A ．在t 1～t 3时间内，穿过线圈的磁通量的变化量大小为2BSB ．在t 1～t 3时间内，通过电阻R 电流方向先向上然后向下C ．t 4时刻穿过线圈的磁通量的变化率大小为E 0D ．在t 1～t 3时间内，通过电阻R 的电荷量为2E 0R ＋r ω【解析】 由图乙可知t 1和t 3时刻，线圈的感应电动势都为0，可知这两个时刻穿过线圈的磁通量一正一负，大小均为BS ，故此过程穿过线圈的磁通量的变化量大小为ΔΦ＝BS －(－BS )＝2BS ，A 正确；由图乙可知，在t 1～t 3时间内，线圈中的电流方向不变，根据右手定则可知通过电阻R 电流方向始终向上，B 错误；由图乙可知，t 4时刻的感应电动势为E 0，根据法拉第电磁感应定律可得E 0＝n ΔΦΔt 可得穿过线圈的磁通量的变化率大小为ΔΦΔt ＝E 0n，C 错误；在t 1～t 3时间内，通过电阻R 的电荷量为q ＝n ΔΦR ＋r ＝2nBS R ＋r，又E 0＝nBSω，联立可得q ＝2E 0R ＋r ω，D 正确．故选AD. 7. (多选)(2022·河北秦皇岛三模)如图所示，变压器为理想变压器，原、副线圈的匝数比为2∶1，原线圈的输入端接有正弦交变电流，开关S 闭合．已知L 1、L 2、L 3是相同的电灯且灯丝的电阻不随温度变化，灯丝不会被烧断．下列说法正确的是( BD )A ．L 1、L 2中的电流之比为1∶2B ．L 1两端的电压与原线圈两端的电压之比为1∶2C ．开关S 断开后，L 1、L 2中的电流之比为1∶1D ．开关S 断开后，L 1两端的电压与原线圈两端的电压之比为1∶4【解析】 原、副线圈中的电流之比为1∶2，由于开关S 闭合时L 2与L 3并联，因此L 1、L 2中的电流之比I 1∶I 2＝1∶1，A 错误；设电灯的电阻为R ，由于原、副线圈两端的电压之比为2∶1，因此原线圈两端的电压U ＝2I 2R ，L 1两端的电压U 1＝I 1R ，结合I 1∶I 2＝1∶1，解得U 1U＝12，B 正确；开关S 断开后，L 1、L 2中的电流与线圈匝数成反比I 1′∶I 2′＝1∶2，C 错误；开关S 断开后，原线圈两端的电压U ′＝2I 2′R ，L 1两端的电压U 1′＝I 1′R ，结合I 1′∶I 2′＝1∶2解得U 1′U ′＝14，D 正确．故选BD. 8. (多选)(2022·辽宁鞍山预测)如图甲所示，理想变压器的原副线圈匝数之比n 1∶n 2＝2∶1，定值电阻R 1和R 2的阻值分别为5 Ω和3 Ω，电表均为理想交流电表，电源输出的电流如图乙所示，图中的前半周期是正弦交流的一部分，后半周期是稳恒直流的一部分，则( BD )A ．电流表示数为2 AB ．电压表示数为6 VC ．R 1的功率为10 WD ．R 2的功率为12 W【解析】 设电源输出电流的有效值即电流表示数为I 1，根据等效热值法可得I 21RT ＝⎝ ⎛⎭⎪⎫i m 22RT 2＋i 2m ·RT 2，解得I 1＝ 3 A ，故A 错误；由于变压器不能对稳恒直流电进行变压，所以每个周期内有半个周期副线圈无电流，设副线圈中电流的有效值为I 2，根据等效热值法有⎝⎛⎭⎪⎫n 1n 2·i m 22RT 2＝I 22RT ，解得I 2＝2 A ，电压表示数为U 2＝I 2R 2＝6 V ，故B 正确；R 1的功率为P 1＝I 21R 1＝15 W ，故C 错误；R 2的功率为P 2＝I 22R 2＝12 W ，故D 正确．故选BD.9. (多选)(2022·湖南押题卷)如图所示在竖直平面的电路，闭合开关S 1和S 2后，带电油滴在电容器内部处于静止状态，R 1为滑动变阻器，R 2为定值电阻，二极管为理想二极管，电容器的下极板接地，则下列说法正确的是( AC )A ．滑动变阻器的滑动头P 向右滑动，油滴向上运动B ．滑动变阻器的滑动头P 向左滑动，油滴向下运动C ．极板M 向上运动，M 板的电势升高D ．断开S 2，油滴不动【解析】 滑动变阻器的滑动头P 向右滑动，则R 1阻值减小，回路电流变大，则R 2两端电压变大，则电容器要充电，此时电容器两板电压变大，场强变大，则油滴向上运动，选项A 正确；滑动变阻器的滑动头P 向左滑动，则R 1阻值变大，回路电流变小，则R 2两端电压变小，则电容器要放电，但是由于二极管的单向导电性使得电容器不能放电，则使得电容器两板电压不变，则油滴仍静止，选项B 错误；极板M 向上运动，根据C ＝εr S 4πkd可知电容器电容减小，则带电量应该减小，但是由于二极管的单向导电性使得电容器不能放电，则两板间电量不变，结合E ＝U d ＝Q Cd ＝Q εr S 4πkdd ＝4πkQ εr S 可知两板间场强不变，则根据U ＝Ed 可知，两板电势差变大，则M 板的电势升高，选项C 正确；断开S 2，则电容器两板间的电压等于电源的电动势，即电压变大，电容器充电，两板间场强变大，则油滴向上运动，选项D 错误．故选AC.10. (多选)(2022·山东威海二模)如图所示为远距离输电的原理图，升压变压器T 1、降压变压器T 2均为理想变压器，T 1、T 2的原、副线圈匝数比分别为k 1、k 2.输电线间的总电阻为R 0，可变电阻R 为用户端负载．U 1、I 1分别表示电压表V 1、电流表A 1的示数，输入电压U 保持不变，当负载电阻R 减小时，理想电压表V 2的示数变化的绝对值为ΔU ，理想电流表A 2的示数变化的绝对值为ΔI ，下列说法正确的是( BD )A ．R 0＝U 1I 1B ．R 0＝ΔU ΔI k 22C ．电压表V 1示数增大D ．电流表A 1的示数增加了ΔI k 2【解析】 设降压变压器T 2原线圈电压为U 3，副线圈电压为U 2，根据题意可知，电阻R 0两端的电压等于U R 0＝U 1－U 3，则R 0＝U 1－U 3I 1，故A 错误；设降压变压器T 2原线圈电压变化为ΔU 3，则ΔU 3ΔU ＝k 2，设降压变压器T 2原线圈电流变化为ΔI 3，则ΔI 3ΔI ＝1k 2，可得ΔI 3＝ΔI k 2，根据欧姆定律得ΔU 3＝ΔI 3R 0，即k 2ΔU ＝ΔI k 2R 0，解得R 0＝ΔU ΔIk 22，故B 、D 正确；输入电压不变，升压变压器T 1原副线圈匝数比不变，则升压变压器T 1副线圈的电压不变，电压表V 1示数不变，故C 错误．故选BD.应用题——强化学以致用11. (多选)(2022·安徽合肥预测)如图所示，理想变压器的原、副线圈分别接有R 1＝250 Ω与R 2＝10 Ω的电阻．当原线圈一侧接入u ＝311sin 100πt (V)的交流电时，两电阻消耗的功率相等，则有( AC )A ．原、副线圈的匝数比为5∶1B ．电阻R 1两端电压有效值是电阻R 2两端电压有效值的2倍C ．电阻R 2消耗的功率为48.4 WD ．1 s 内流过电阻R 2的电流方向改变200次【解析】 设原线圈电流为I 1，副线圈电流为I 2，由题意可知I 21R 1＝I 22R 2，故n 1n 2＝I 2I 1＝R 1R 2＝5，A 正确；电阻R 1两端电压有效值和电阻R 2两端电压有效值之比为U R 1U R 2＝I 1R 1I 2R 2＝5，B 错误；设原线圈输入电压为U 1，副线圈输出电压为U 2，故U 1U 2＝n 1n 2＝5，解得U 1＝5U 2，又U R 1＝I 1R 1，U 2＝I 2R 2，又因为U ＝U R 1＋U 1，外接交流电压有效值为220 V ，联立代入数据解得U 2＝110U ＝22 V ，电阻R 2消耗的功率为P ＝U 22R 2＝48.4 W ，C 正确；由题意可知，交流电的频率为f ＝ω2π＝50 Hz ，变压器不改变交流电的频率，一个周期内电流方向改变2次，故1 s 内流过电阻R 2的电流方向改变100次，D 错误．故选AC.12. (多选)(2022·湖北恩施预测)为了适应特高压输电以实现地区间电力资源的有效配置，需要对原来线路中的变压器进行调换．某输电线路可简化为如图所示，变压器均为理想变压器，调换前后发电机输出电压、输电线电阻、用户得到的电压均不变，改造后输送电压提升为原来的5倍，假设特高压输电前后输送的功率不变，下列说法正确的是( AB )A ．线路改造后升压变压器原、副线圈的匝数比改变B ．线路上电阻的功率变为原来的125C ．特高压输电后，电压损失变为原来的125D ．线路改造后用户端降压变压器匝数比不变【解析】 发电机输出电压不变，应改变升压变压器原、副线圈的匝数比，故A 项正确；根据线路上功率的损失ΔP ＝I 22r ，输送功率不变，电压提升为原来的5倍，输送的电流变为原来的15，线路电阻不变，损失的功率变为原来的125，故B 项正确；输电线上的电压损失为ΔU ＝I 2r ，输送功率为P 2＝U 2I 2则输送功率不变，电压增为原来的5倍，电流变为原来的15，损失的电压变为原来的15，故C 项错误；用户端的降压变压器改造前后输出端电压U 4不变，输入端电压U 3变大，根据U 3U 4＝n 3n 4，可得原、副线圈的匝数比一定变化，故D 项错误．故选AB.13. (多选)(2022·湖北襄阳模拟)如图所示，矩形线圈abcd 在匀强磁场中绕垂直于磁场的轴OO ′匀速转动，线圈的电阻为R ，线圈共N 匝，理想变压器原、副线圈的匝数比为1∶2，定值电阻R 1＝R ，当线圈转动的转速为n 时，电压表的示数为U ，则( ACD )A ．电流表的示数为2U RB ．从线圈转动到图示位置开始计时，线圈中产生的电动势的瞬时表达式为e ＝52U cos2πntC ．线圈在转动过程中通过线圈磁通量的最大值为52U 4Nn πD ．当线圈转动的转速为2n 时，电压表的示数为2U 【解析】 依题意有I 2＝U R 1＝U R ，I 1∶I 2＝2∶1则有I 1＝2I 2＝2U R，故A 正确；根据欧姆定律，发电机产生的感应电动势的最大值为E m ，有E m 2＝R ×I 1＋U 1，U 1U ＝12，ω＝2n π rad/s，从线圈转动到图示位置开始计时，线圈中产生的电动势的瞬时表达式为e ＝E m cos ωt ＝52U 2cos 2n πt (V)，故B 错误；依题意有，线圈在转动过程中通过线圈磁通量的最大值为Φm ，则有52U 2＝NΦm 2n π，解得Φm ＝52U 4Nn π，故C 正确；当线圈转动的转速为2n 时，线圈中产生的电动势的最大值为E m ′＝NΦm 4n π，因52U 2＝NΦm 2n π＝E m ，所以E m ′＝52U ，其有效值为5U ，假定电压表示数为U 2′，则有5U ＝I 1′R ＋U 1′＝2U 2′R 1×R ＋U 1′＝12U 2′＋2U 2′＝52U 2′，解得U 2′＝2U ，当线圈转动的转速为2n 时，电压表的示数为2U ，故D 正确．故选ACD.。

高三物理电磁感应与电路试题答案及解析1.如图所示，足够长的光滑U型导轨宽度为L，其所在平面与水平面的夹角为，上端连接一个阻值为R的电阻，置于磁感应强度大小为B，方向垂直于导轨平面向上的匀强磁场中，今有一质量为、有效电阻的金属杆沿框架由静止下滑，设磁场区域无限大，当金属杆下滑达到最大速度时，运动的位移为，则A．金属杆下滑的最大速度B．在此过程中电阻R产生的焦耳热为C．在此过程中电阻R产生的焦耳热为D．在此过程中流过电阻R的电量为【答案】 B【解析】感应电动势为①感应电流为②安培力为③根据平恒条件得解得:由能量守恒定律得:又因所以由法拉第电磁感应定律得通过R的电量为所以选项B正确2.如图所示，间距为L、电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R的电阻连接，导轨上横跨一根质量为m、电阻也为R的金属棒，金属棒与导轨接触良好。

整个装置处于竖直向上、磁感应强度为B的匀强磁场中。

现使金属棒以初速度沿导轨向右运动，若金属棒在整个运动过程中通过的电荷量为。

下列说法正确的是A．金属棒在导轨上做匀减速运动B．整个过程中金属棒在导轨上发生的位移为C．整个过程中金属棒克服安培力做功为D．整个过程中电阻R上产生的焦耳热为【答案】C【解析】A、金属棒切割产生感应电动势，产生感应电流，从而受到向左的安培力，做减速运动，由于速度减小，电动势减小，则电流减小，安培力减小，根据牛顿第二定律知，加速度减小，做加速度逐渐减小的减速运动．故A错误．B、根据，则金属棒在导轨上发生的位移．故B错误．＝0−mv2，则金属棒克服安培力做功为mv2．故C正确．C、根据动能定律得，−WAD、根据能量守恒得，动能的减小全部转化为整个回路产生的热量，则电阻R产生的热量=mv2．故D错误．QR故选C．【考点】导体切割磁感线时的感应电动势；闭合电路的欧姆定律；电磁感应中的能量转化．3.如图所示，固定在水平面上的光滑平行金属导轨，间距为L，右端接有阻值为R的电阻，空间存在在方向竖直、磁感应强度为B的匀强磁场。

2020-2021年电与磁易错题（word）一、电与磁选择题1．关于电磁现象，下列说法正确的是（）A. 铜制品很容易被磁化B. 电磁继电器中的铁芯，可以用永磁体代替C. 发电机正常工作时，是将电能转化为机械能D. 直流电动机的转向器，由两个彼此绝缘的金属半圆环组成【答案】D【解析】【解答】解：A、铜制品不是磁性材料，不容易被磁化，而铁、钴、镍等制品很容易被磁化，故A错误；B、电磁继电器中的磁体，必须用铁芯，通过电流的通断控制磁性的有无，不能用永磁体，故B错误；C、发电机正常工作时，是将机械能转化为电能，故C错误；D、直流电动机的换向器是由两个彼此绝缘的金属半圆环组成的，故D正确．故选：D．【分析】（1）铁钴镍等磁性材料容易被磁化；（2）电磁铁是利用电流的磁效应制成的，电流的通断可以控制磁性的有无；电磁铁有电流有磁性，无电流时无磁性．铁芯需用软磁性材料制成，因为软磁性材料的磁性不能保留下来；（3）发电机是根据电磁感应现象工作的，工作过程中将机械能转化为电能；（4）换向器是由两个彼此绝缘的铜制半环组成的．2．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

解答这类题目的思路是先明确产生感应电路的条件：①闭合电路的一部分导体；②导体切割磁感线运动这两个条件。

3．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可4．下列由学校生活联想到的物理知识中，错误的是（）A. 做操时排直队伍，利用了光沿直线传播原理B. 电风扇转动，利用了电磁感应原理C. 用力踢球，脚感到痛，是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快，是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解：A、做操时排直队伍，利用了光沿直线传播原理，故A正确，不合题意；B、电风扇转动，利用了通电导线在磁场中受力转动的原理，故B错误，符合题意；C、用力踢球，脚感到痛，是因为物体间力的作用是相互的，故C正确，不合题意；D、湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的，故D正确，不合题意．故选B．【分析】（1）光在均匀介质中直线传播；（2）电动机是利用了通电导线在磁场中受力转动的原理；（3）物体间力的作用是相互的；（4）影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动．5．发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（）A. 电磁感应现象B. 电流的周围存在着磁场C. 磁场间的相互作用D. 通电导体在磁场中受到力的作用【答案】D【解析】【解答】解：电动机是根据通电导体在磁场中受到力的作用的原理来工作的．故选D．【分析】电动机的工作原理：通电导体在磁场中受到力的作用．发电机的工作原理：电磁感应现象．6．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．7．下列描述正确的是（）A. 静止时在水平面上的小车受力图B. 匀速直线运动的路程与时间的关系C. 条形磁铁的磁场分布D. 电流表的读数为2.7A【答案】 A【解析】【解答】解：A、小车静止，在竖直方向上受：向下的重力和向上的支持力，它们是一对平衡力，故A正确；B、匀速直线运动的s﹣t图象应该是一条经过原点的直线，而图中是一条平行横轴的直线，故B错误；C、在磁体外部，磁感线的方向总是从N极出发流向S极，故条形磁铁的右端应为S极，左端应为N极，故C错误；D、由图可知，接线柱接的是0～0.6A，则分度值为0.02A，则由指针位置可知电流表的读数为0.54A，故D错误．故选A．【分析】A、对小车进行受力分析，在水平地面上静止的小车，处于平衡状态，受平衡力作用；B、匀速直线运动的s﹣t图象是一条经过原点的直线；C、根据磁体外部磁感线的方向分析；D、根据电流变所选量程，确定分度值，然后再读数．8．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理（）。

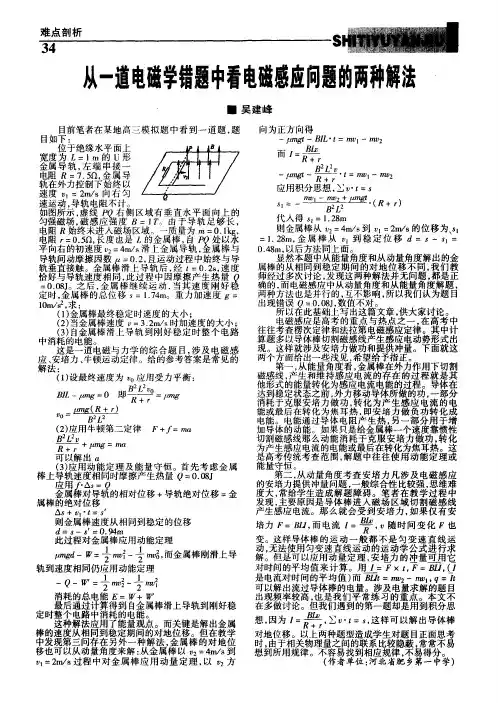

电磁感应综合问题1.掌握应用动量定理处理电磁感应问题的思路。

2.掌握应用动量守恒定律处理电磁感应问题的方法。

3.熟练应用楞次定律与法拉第电磁感应定律解决问题。

4.会分析电磁感应中的图像问题。

5.会分析电磁感应中的动力学与能量问题。

电磁感应中的动力学与能量问题1(2024·河北·模拟预测)如图甲所示，水平粗糙导轨左侧接有定值电阻R =3Ω，导轨处于垂直纸面向外的匀强磁场中，磁感应强度B =1T ，导轨间距L =1m 。

一质量m =1kg ，阻值r =1Ω的金属棒在水平向右拉力F 作用下由静止开始从CD 处运动，金属棒与导轨间动摩擦因数μ=0.25，金属棒的v -x 图像如图乙所示，取g =10m/s 2，求：(1)x =1m 时，安培力的大小；(2)从起点到发生x =1m 位移的过程中，金属棒产生的焦耳热；(3)从起点到发生x =1m 位移的过程中，拉力F 做的功。

【答案】(1)0.5N ；(2)116J ；(3)4.75J 【详解】(1)由图乙可知，x =1m 时，v =2m/s ，回路中电流为I =E R +r =BLv R +r=0.5A安培力的大小为F 安=IBL =0.5N (2)由图乙可得v =2x金属棒受到的安培力为F A =IBL =B 2L 2v R +r=x2(N )回路中产生的焦耳热等于克服安培力做的功，从起点到发生x =1m 位移的过程中，回路中产生的焦耳热为Q =W 安=F A x =0+0.52×1J =0.25J金属棒产生的焦耳热为Q 棒=r R +rQ =116J(3)从起点到发生x =1m 位移的过程中，根据动能定理有W F -W 安-μmgx =12mv 2解得拉力F 做的功为W F =4.75J1．电磁感应综合问题的解题思路2．求解焦耳热Q 的三种方法(1)焦耳定律：Q =I 2Rt ，适用于电流恒定的情况；(2)功能关系：Q =W 克安(W 克安为克服安培力做的功)；(3)能量转化：Q =ΔE (其他能的减少量)。

专题四电路与电磁感应1.恒定电流(1)闭合电路中的电压、电流关系:E=U外+U内,I=,U=E-Ir。

(2)闭合电路中的功率关系:P总=EI,P内=I2r,P出=IU=I2R=P总-P内。

(3)直流电路中的能量关系:电功W=qU=UIt,电热Q=I2Rt。

(4)纯电阻电路中W=Q,非纯电阻电路中W>Q。

2.电磁感应(1)判断感应电流的方向:右手定则和楞次定律(增反减同、来拒去留、增缩减扩)。

(2)求解感应电动势常见情况与方法(3)自感现象与涡流自感电动势与导体中的电流变化率成正比,线圈的自感系数L跟线圈的形状、长短、匝数等因素有关系。

线圈的横截面积越大,线圈越长,匝数越多,它的自感系数就越大。

带有铁芯的线圈其自感系数比没有铁芯时大得多。

3.交变电流(1)交变电流的“四值”①最大值:为U m、I m,即交变电流的峰值。

②瞬时值:反映交变电流每瞬间的值,如e=E m sinωt。

③有效值:正弦式交变电流的有效值与最大值之间的关系为E=、U=、I=;非正弦式交变电流的有效值可以根据电流的热效应来求解。

计算交变电流的电功、电功率和测定交流电路的电压、电流都是指有效值。

④平均值:反映交变电流的某物理量在t时间内的平均大小,如平均电动势E=n。

(2)理想变压器的基本关系式①功率关系:P入=P出;②电压关系:=;③电流关系:=。

(3)远距离输电常用关系式(如图所示)①功率关系:P1=P2,P3=P4,P2=P线+P3。

②电压损失:U损=I2R线=U2-U3。

③输电电流:I线===。

④输电导线上损耗的电功率:P损=I线U损=R线=R线。

高考演练1.(2019江苏单科,1,3分)某理想变压器原、副线圈的匝数之比为1∶10,当输入电压增加20 V时,输出电压()A.降低2 VB.增加2 VC.降低200 VD.增加200 V答案D依据理想变压器原、副线圈的电压比与匝数比关系公式可知,=,则ΔU 2=ΔU1,得ΔU2=200 V,故选项D正确。

2023年高考物理全国乙卷真题变式·分层精准练：第4题一、原题1．一学生小组在探究电磁感应现象时，进行了如下比较实验。

用图（a）所示的缠绕方式，将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上，漆包线的两端与电流传感器接通。

两管皆竖直放置，将一很小的强磁体分别从管的上端由静止释放，在管内下落至管的下端。

实验中电流传感器测得的两管上流过漆包线的电流I随时间t的变化分别如图（b）和图（c）所示，分析可知（）A．图（c）是用玻璃管获得的图像B．在铝管中下落，小磁体做匀变速运动C．在玻璃管中下落，小磁体受到的电磁阻力始终保持不变D．用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短二、基础2．关于对楞次定律的理解，下面说法中正确的是（）A．感应电流的方向总是要使它的磁场阻碍原来的磁通量的变化B．感应电流的磁场方向，总是跟原磁场方向相同C．感应电流的磁场方向，总是跟原磁场方向相反D．感应电流的磁场总是跟原磁场磁感应强度大小相等，方向相反3．如图所示，用绳吊起一个铝环，用磁铁的任意一极靠近铝环。

下列说法正确的是（）A．用磁铁N极靠近铝环，铝环会被吸引B．用磁铁S极靠近铝环，铝环会被吸引C．用磁铁N极靠近铝环，铝环中的电流方向为逆时针方向（从左向右看）D．用磁铁S极靠近铝环，铝环中的电流方向为逆时针方向（从左向右看）4．如图所示，一个面积为S、匝数为n的圆形线圈，线圈平面与匀强磁场垂直、且一半在磁场中。

在时间t内，磁感应强度的方向不变、大小由B增大到2B，在此过程中，线圈中产生的感应电动势为（）A．BS t B．n BSt C．n BS2t D．n2BSt5．关于涡流、电磁阻尼、电磁驱动，下列说法错误的是（）A．电磁炉利用电磁阻尼工作，录音机在磁带上录制声音利用电磁驱动工作B．真空冶炼炉熔化金属是利用了涡流C．金属探测器应用于安检场所，探测器利用了涡流的原理D．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用6．金属探测器是用来探测金属的仪器，关于其工作原理，下列说法中正确的是（）A．探测器内的探测线圈会产生稳定的磁场B．只有有磁性的金属物才会被探测器探测到C．探测到金属物是因为金属物中产生了涡流D．探测到金属物是因为探测器中产生了涡流三、巩固7．电磁阻尼现象演示装置如图所示，钢锯条上端固定在支架上，下端固定有强磁铁，将磁铁推开一个角度释放，它会在竖直面内摆动较长时间；若在其正下方固定一钢块（不与磁铁接触），则摆动快速停止。
