微机原理实验四实验报告 8255控制交通灯实验

8255控制交通灯实验总结
8255控制
交通灯实验总结
一、实验目的
1. 掌握8255控制器的控制原理和编程过程；
2. 学习8255控制器的编程、基本操作；
3. 通过实验指导的方式，掌握控制交通灯的基本原理；
4. 通过编程，实现交通灯控制系统的实现。

二、实验过程
1. 首先要对8255的编程进行编程，这就需要根据8255的控制字节和模式的要求进行操作；
2. 然后用它来控制交通灯，这需要根据交通灯的运行原理和总线接线的方式来编程控制它；
3. 然后对所做程序进行测试，以验证其控制的可靠性。

三、实验结果
通过本次实验，我们学会了怎样编程控制8255，并且学会了8255控制交通灯的方式，本次实验编程操作也顺利完成，经测试验证，程序实现的正确，交通灯可以根据8255控制运行。

四、总结
本次实验主要是让我们学习掌握8255模块的操作，实现8255控制交通灯的运行，实验结果证明，程序实现正确，交通灯可以根据8255控制运行。

今后，如果能继续拓展，可以把8255用来控制更复
杂的系统，这将有助于我们深入了解和掌握8255控制器的操作技术。

8255交通灯实验报告8255交通灯实验报告一、实验目的本实验旨在通过使用8255芯片控制交通灯的亮灭，熟悉和掌握8255芯片的使用方法，并了解交通灯控制系统的基本原理。

二、实验原理交通灯控制系统是一种常见的嵌入式系统，其核心是使用微控制器或者可编程逻辑器件控制交通灯的亮灭。

在本实验中，我们使用8255芯片作为控制器，通过控制芯片的输入输出端口，实现交通灯的控制。

8255芯片是一种通用输入输出设备，具有24个可编程的输入输出引脚，可以通过编程控制这些引脚的状态。

在本实验中，我们将使用8255芯片的其中8个引脚来控制交通灯的亮灭。

三、实验材料1. 8255芯片2. 交通灯模块3. 电路连接线4. 电源四、实验步骤1. 将8255芯片插入实验板上的相应位置，并根据芯片的引脚定义连接电路。

2. 将交通灯模块连接到8255芯片的输出端口。

3. 将电源连接到电路上，确保电源正常工作。

4. 编写控制程序，通过对8255芯片的输入输出端口进行编程，控制交通灯的亮灭。

5. 运行程序，观察交通灯的亮灭情况。

五、实验结果经过实验，我们成功地使用8255芯片控制了交通灯的亮灭。

通过编程控制8255芯片的输出端口，我们可以实现交通灯的各种状态，如红灯亮、绿灯亮、黄灯亮等。

实验结果表明，8255芯片是一种可靠且灵活的控制器，适用于各种嵌入式系统。

六、实验总结通过本次实验，我们深入了解了8255芯片的使用方法，并掌握了交通灯控制系统的基本原理。

8255芯片作为一种通用输入输出设备，具有广泛的应用前景。

在实际工程中，我们可以使用8255芯片来控制各种设备，如灯光、电机等，实现更加复杂的控制功能。

然而，本实验只是对8255芯片的基本应用进行了简单的演示。

在实际项目中，我们还需要考虑更多的因素，如多任务处理、中断处理等。

因此，我们需要进一步学习和掌握更加高级的嵌入式系统开发技术，以应对更加复杂的控制需求。

总之，本次实验为我们提供了一个宝贵的学习机会，让我们更加深入地了解了8255芯片的应用和交通灯控制系统的原理。

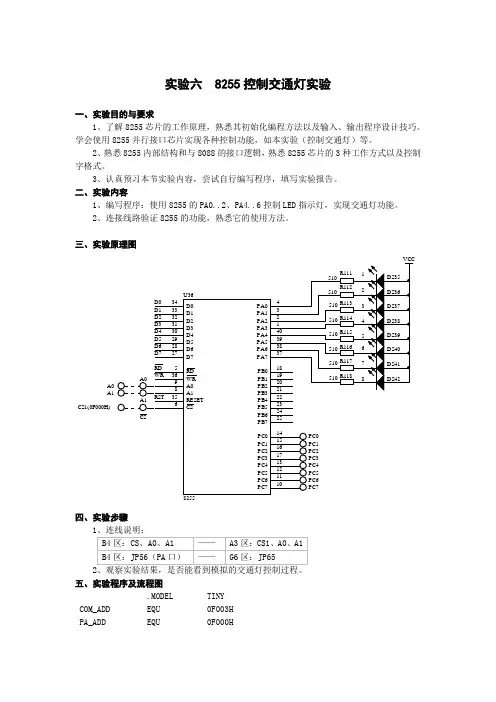

实验六 8255控制交通灯实验一、实验目的与要求1、了解8255芯片的工作原理，熟悉其初始化编程方法以及输入、输出程序设计技巧。

学会使用8255并行接口芯片实现各种控制功能，如本实验（控制交通灯）等。

2、熟悉8255内部结构和与8088的接口逻辑，熟悉8255芯片的3种工作方式以及控制字格式。

3、认真预习本节实验内容，尝试自行编写程序，填写实验报告。

二、实验内容1、编写程序：使用8255的PA0..2、PA4..6控制LED 指示灯，实现交通灯功能。

2、连接线路验证8255的功能，熟悉它的使用方法。

三、实验原理图D034D133D232D331D430D529D628D727PA04PA13PA22PA31PA440PA539PA638PA737PB018PB119PB220PB321PB422PB523PB624PB725PC014PC115PC216PC317PC413PC512PC611PC710RD 5WR 36A09A18RESET 35CS68255U36D0D1D2D3D4D5D6D7WRRD RSTA0A1PC5PC6PC7PC2PC3PC4PC0PC1DS35DS36DS37DS38DS39DS40DS4112345678VCCDS42A0A1CSCS1(0F000H)510R111510R112510R113510R114510R115510R116510R117510R118四、实验步骤1、连线说明：B4区：CS 、A0、A1——A3区：CS1、A0、A1 B4区：JP56（PA 口） ——G6区：JP652、观察实验结果，是否能看到模拟的交通灯控制过程。

五、实验程序及流程图 .MODEL TINY COM_ADD EQU 0F003H PA_ADD EQU 0F000HPB_ADD EQU 0F001HPC_ADD EQU 0F002H.STACK 100.DATALED_Data DB 01111101B ;东西绿灯，南北红灯DB 11111101B ;东西绿灯闪烁，南北红灯DB 10111101B ;东西黄灯亮，南北红灯DB 11010111B ;东西红灯，南北绿灯DB 11011111B ;东西红灯，南北绿灯闪烁DB 11011011B ;东西红灯，南北黄灯亮.CODESTART: MOV AX,@DATAMOV DS,AXNOPMOV DX,COM_ADDMOV AL,80H ;PA、PB、PC为基本输出模式OUT DX,ALMOV DX,PA_ADD ;灯全熄灭MOV AL,0FFHOUT DX,ALLEA BX,LED_DataSTART1: MOV AL,0XLATOUT DX,AL ;东西绿灯，南北红灯CALL DL5SMOV CX,6START2: MOV AL,1XLATOUT DX,AL ;东西绿灯闪烁，南北红灯CALL DL500msMOV AL,0XLATOUT DX,ALCALL DL500msLOOP START2MOV AL,2 ;东西黄灯亮，南北红灯XLATOUT DX,ALCALL DL3SMOV AL,3 ;东西红灯，南北绿灯XLATOUT DX,ALCALL DL5SMOV CX,6START3: MOV AL,4 ;东西红灯，南北绿灯闪烁XLATOUT DX,ALCALL DL500msMOV AL,3XLATOUT DX,ALCALL DL500msLOOP START3MOV AL,5 ;东西红灯，南北黄灯亮XLATOUT DX,ALCALL DL3SJMP START1DL500ms PROC NEARPUSH CXMOV CX,60000DL500ms1: LOOP DL500ms1POP CXRETDL500ms ENDPDL3S PROC NEARPUSH CXMOV CX,6DL3S1: CALL DL500msLOOP DL3S1POP CXRETENDPDL5S PROC NEARPUSH CXMOV CX,10DL5S1: CALL DL500msLOOP DL5S1POP CXRETENDPEND START六、实验结果按照流程图所示，1、7号灯先亮，延时一段时间，2、7号灯亮，延时一段时间，3、5号灯亮，延时一段时间，3号灯亮，5号灯闪烁6次，之后3号灯亮，6号灯亮，再延时一段时间，1、7号灯亮，如此循环。

交通灯控制实验计算机实验班1001 赵训201026811130交通灯控制实验：设计一个十字路口的交通灯控制，设初始状态是4个路口红灯全亮，然后，南北方向绿灯亮，延时30秒，南北方向灯灭，黄灯闪3次后，红灯亮，东西方绿灯亮，延时30秒，东西方黄灯闪3次后红灯亮。

重复上述过程。

要求：作出实验流程图。

硬件连接图。

写出汇编语言程序。

1、实验目的：分析实际的十字路口交通灯的亮灭过程，用实验箱上的8255实现交通灯的控制（红，黄，绿三色灯）。

2、实验设备及材料：微机原理和接口技术实验室的实验箱和电脑设备等。

3、理论依据：此设计是通过并行接口芯片8255A和8086计算机的硬件连接，以及通过8253延时的方法，来实现十字路口交通灯的模拟控制。

8255A是可编程的通用并行输入/输出接口芯片，因通用性强，使用灵活，可直接与CPU总线相连，应用非常广泛。

8255A芯片内部有3个8为的输入/输出端口，即A口，B口和C口。

从内部控制的角度来讲，可分为两组：A组合B组。

A 组控制模块管理A口和C口德高四位（PC7~PC4），B组控制模块管理B口和C口的低四位（PC3~PC0）。

如硬件连接图所示（在后），红灯（RLED），黄灯（YLEDD）和绿灯（GLED）分别接在8255的A，B，C口的低四位端口，PA0，PA1，PA2，PA3分别接1，2，3，4（南东北西）路口的红灯，B，C口类推。

8086工作在最小模式，低八位端口AD0~AD7接到8255和8253的D0~D7，AD8~AD15通过地址锁存器8282，接到三八译码器，译码后分别连到8255和8253的CS片选端。

8253的三个门控端接+5V，CLOCK0接由分频器产生的1MHZ的时钟脉冲，OUT0接到CLOCK1和CLOCK2，OUT1接到8086的AD18，8086通过检测此端口是否有高电平来判断是否30s定时到。

OUT2产生1MHZ方波通过或门和8255的B口共同控制黄灯的闪烁。

8255控制交通灯实验原理我们需要了解交通灯的工作原理。

一般来说，交通灯是通过控制红、黄、绿三个灯的亮灭来指示交通的状态。

红灯表示停车，黄灯表示准备行车，绿灯表示可以行车。

交通灯的亮灭是通过控制电流的开关来实现的。

在实验中，我们将使用8255芯片的三个I/O端口来控制交通灯的红、黄、绿三个灯。

具体来说，我们将把红灯连接到8255芯片的一个I/O端口，黄灯连接到另一个I/O端口，绿灯连接到第三个I/O端口。

通过编程控制这三个I/O端口的输出电平，我们就可以控制交通灯的亮灭。

在编程方面，我们需要使用汇编语言来编写控制程序。

首先，我们需要初始化8255芯片的工作模式。

通过将控制字写入控制寄存器，我们可以将8255芯片设置为输出模式，同时设置输出的电平。

然后，我们需要编写一个循环程序，不断改变输出的电平，从而实现交通灯灯光的变换。

具体来说，我们可以通过改变红、黄、绿三个灯的输出电平的组合来控制交通灯的亮灭。

在实验中，我们可以通过按下开关来触发交通灯的变换。

当按下开关时，控制程序将会执行一次循环，改变交通灯的亮灭状态。

这样，我们就可以通过按下开关来模拟交通灯的工作过程。

通过这个实验，我们可以更好地理解8255芯片的工作原理，并且掌握使用8255芯片来控制外部设备的方法。

在实际应用中，我们可以利用8255芯片来控制各种外部设备，如LED灯、电机等。

这样，我们可以通过编程来实现对外部设备的控制，从而实现各种功能。

使用8255芯片来控制交通灯是一种简单而有效的方法。

通过编程控制8255芯片的输出电平，我们可以实现交通灯的亮灭变换。

这个实验不仅可以帮助我们更好地理解8255芯片的工作原理，还可以培养我们的编程能力。

希望通过这个实验，我们可以更好地掌握8255芯片的使用，为以后的学习和工作打下良好的基础。

D034D133D232D331D430D529D628D727PA04PA13PA22PA31PA440PA539PA638PA737PB018PB119PB220PB321PB422PB523PB624PB725PC014PC115PC216PC317PC413PC512PC611PC710RD 5WR 36A09A18RESET 35CS68255U36D0D1D2D3D4D5D6D7WRRD RSTA0A1PC5PC6PC7PC2PC3PC4PC0PC1DS35DS36DS37DS38DS39DS40DS4112345678VCCDS42A0A1CSCS1(0F000H)510R111510R112510R113510R114510R115510R116510R117510R118.MODEL TINYCOM_ADD EQU 0F003HPA_ADD EQU 0F000HPB_ADD EQU 0F001HPC_ADD EQU 0F002H.STACK 100.DATALED_Data DB 01111101B ;东西绿灯，南北红灯DB 11111101B ;东西绿灯闪烁，南北红灯DB 10111101B ;东西黄灯亮，南北红灯DB 11010111B ;东西红灯，南北绿灯DB 11011111B ;东西红灯，南北绿灯闪烁DB 11011011B ;东西红灯，南北黄灯亮.CODESTART: MOV AX,@DATAMOV DS,AXNOPMOV DX,COM_ADDMOV AL,80H ;PA、PB、PC为基本输出模式OUT DX,ALMOV DX,PA_ADD ;灯全熄灭MOV AL,0FFHOUT DX,ALLEA BX,LED_DataSTART1: MOV AL,0XLATOUT DX,AL ;东西绿灯，南北红灯CALL DL5SMOV CX,6START2: MOV AL,1XLATOUT DX,AL ;东西绿灯闪烁，南北红灯CALL DL500msMOV AL,0XLATOUT DX,ALCALL DL500msLOOP START2MOV AL,2 ;东西黄灯亮，南北红灯XLATOUT DX,ALCALL DL3SMOV AL,3 ;东西红灯，南北绿灯XLATOUT DX,ALCALL DL5SMOV CX,6START3: MOV AL,4 ;东西红灯，南北绿灯闪烁XLATOUT DX,ALCALL DL500msMOV AL,3XLATOUT DX,ALCALL DL500msLOOP START3MOV AL,5 ;东西红灯，南北黄灯亮XLATOUT DX,ALCALL DL3SJMP START1DL500ms PROC NEARPUSH CXMOV CX,60000DL500ms1: LOOP DL500ms1POP CXRETDL500ms ENDPDL3S PROC NEARPUSH CXMOV CX,6DL3S1: CALL DL500msLOOP DL3S1POP CXRETENDPDL5S PROC NEARPUSH CXMOV CX,10DL5S1: CALL DL500msLOOP DL5S1POP CXRETENDPEND START七、实验扩展及思考1、如何对8255的PC口进行位操作？控制字最高位写0，中间三位无关取0，接着三位是编码了对应的C口哪几位，最低一位为0是复位，为1是置位。

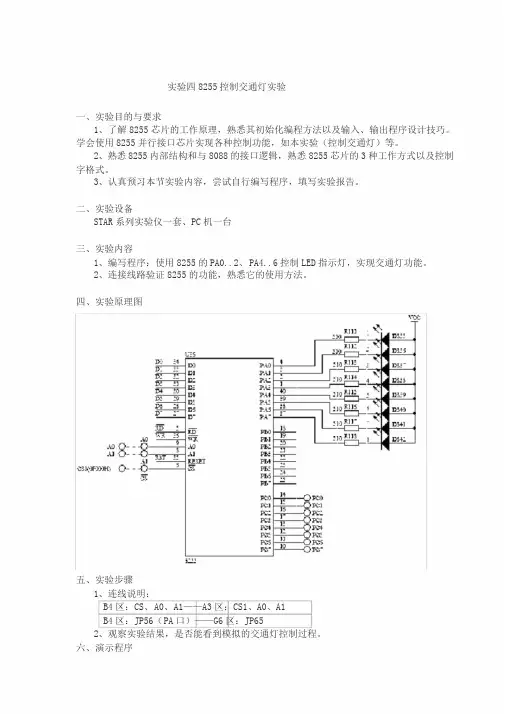

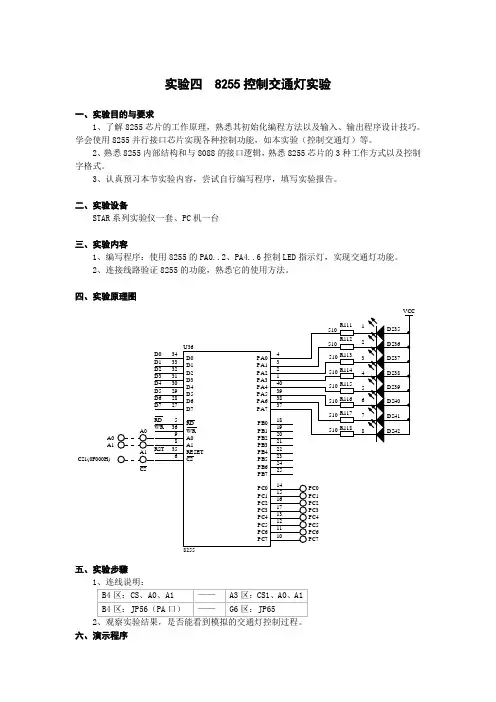

实验四8255控制交通灯实验一、实验目的与要求1、了解8255芯片的工作原理，熟悉其初始化编程方法以及输入、输出程序设计技巧。

学会使用8255并行接口芯片实现各种控制功能，如本实验（控制交通灯）等。

2、熟悉8255内部结构和与8088的接口逻辑，熟悉8255芯片的3种工作方式以及控制字格式。

3、认真预习本节实验内容，尝试自行编写程序，填写实验报告。

二、实验设备STAR系列实验仪一套、PC机一台三、实验内容1、编写程序：使用8255的PA0..2、PA4..6控制LED指示灯，实现交通灯功能。

2、连接线路验证8255的功能，熟悉它的使用方法。

四、实验原理图五、实验步骤1、连线说明：B4区：CS、A0、A1——A3区：CS1、A0、A1B4区：JP56（PA口）——G6区：JP652、观察实验结果，是否能看到模拟的交通灯控制过程。

六、演示程序.MODELTINYCOM_ADDEQU0F003HPA_ADDEQU0F000HPB_ADDEQU0F001HPC_ADDEQU0F002H.STACK100.DATALED_DataDB01111101B;东西绿灯，南北红灯DB11111101B;东西绿灯闪烁，南北红灯DB10111101B;东西黄灯亮，南北红灯DB11010111B;东西红灯，南北绿灯DB11011111B;东西红灯，南北绿灯闪烁DB11011011B;东西红灯，南北黄灯亮.CODESTART:MOVAX,@DATAMOVDS,AXNOPMOVDX,COM_ADDMOVAL,80H;PA、PB、PC为基本输出模式OUTDX,ALMOVDX,PA_ADD;灯全熄灭MOVAL,0FFHOUTDX,ALLEABX,LED_DataSTART1:MOVAL,0XLATOUTDX,AL;东西绿灯，南北红灯CALLDL5SMOVCX,6START2:MOVAL,1XLATOUTDX,AL;东西绿灯闪烁，南北红灯CALLDL500msMOVAL,0XLATOUTDX,ALCALLDL500msLOOPSTART2MOVAL,2;东西黄灯亮，南北红灯XLATOUTDX,ALCALLDL3SMOVAL,3;东西红灯，南北绿灯OUTDX,ALCALLDL5SMOVCX,6START3:MOVAL,4;东西红灯，南北绿灯闪烁XLATOUTDX,ALCALLDL500msMOVAL,3XLATOUTDX,ALCALLDL500msLOOPSTART3MOVAL,5;东西红灯，南北黄灯亮XLATOUTDX,ALCALLDL3SJMPSTART1DL500msPROCNEARPUSHCXMOVCX,60000DL500ms1:LOOPDL500ms1POPCXRETDL500msENDPDL3SPROCNEARPUSHCXMOVCX,6DL3S1:CALLDL500msLOOPDL3S1POPCXRETENDPDL5SPROCNEARPUSHCXMOVCX,10DL5S1:CALLDL500msLOOPDL5S1POPCXRETENDSTART七、实验扩展及思考1、如何对8255的PC口进行位操作？控制字最高位写0，中间三位无关取0，接着三位是编码了对应的C口哪几位，最低一位为0是复位，为1是置位。

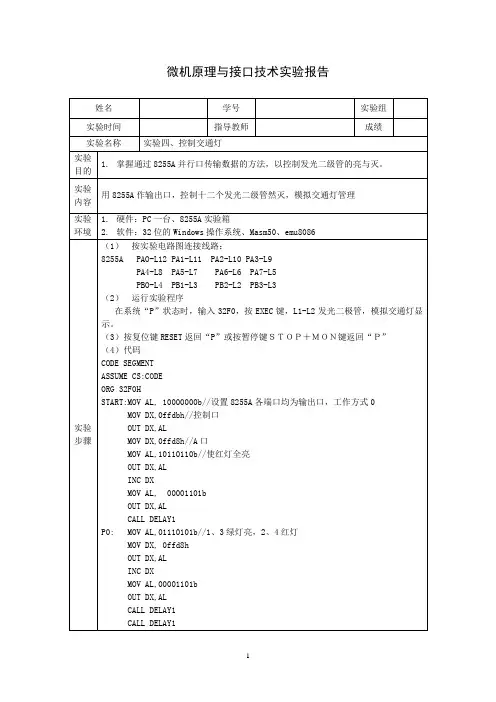

..’. 实验四8255A并行口实验-----交通灯控制一、8255A并行口实验（二）目的掌握通过8255A并行口传输数据的方法，以控制发光二极管的亮与灭。

二、8255A并行口实验（二）内容1、实验原理实验原理图如图所示，PB4 ~ PB7和PC0 ~ PC7分别与发光二极管电路L1~ L12 相连，本实验为模拟交通灯实验。

交通灯的亮灭规律如下：设有一个十字路口，1、3为南北方向，2、4为东西方向，初始为四个路口的红灯全亮，之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车；延时一段时间后，1、3路口的绿灯熄灭，而1、3路口的黄灯开始闪烁，闪烁若干次以后，1、3 路口红灯亮，而同时2、4路口的绿灯亮，2、4路口方向通车；延时一段时间后，2、4 路口的绿灯熄灭，而黄灯开始闪烁，闪烁若干次以后，再切换到1、3路口方向，之后重复上述过程。

8255A的PB4~ PB7对应黄灯，PC0 ~ PC3对应红灯，PC4~ PC7对应绿灯。

8255A工作于模式0，并置为输出。

由于各发光二极管为共阳极，使其点亮应使8255A相应端口清0。

2、实验线路连接(1) 8255CS插孔连译码输出070H－07FH插孔。

(2) L1 - PC4 L4 - PC5 L7 - PC6 L10 - PC7L2 - PB4 L5 - PB5 L8 - PB6 L11 - PB7L3 - PC0 L6 - PC1 L9 - PC2 L12 - PC33、实验步骤(1) 按图5－9连好实验线路(2) 运行实验程序在系统显示"DVCC－86H"状态下，按任意键，系统显示命令提示符"－"。

按GO键，显示"1000 XX"输入F000 ：B1B0按EXEC键，在DVCC－8086H上显示"8255－2"。

同时L1~L12 发光二极管模拟交通灯显示。

三、实验程序CODE SEGMENTASSUME CS:CODEIOCONPT EQU 0073HIOAPT EQU 0070HIOBPT EQU 0071HIOCPT EQU 0072HIOBDATA EQU 0500HCONTPORT EQU 00DFH DATAPORT EQU 00DEHDATA1 EQU 0640HSTART: JMP IOLEDIOLED: CALL FORMATCALL LEDDISPMOV AX,0HMOV DS,AXMOV AL,82HMOV DX,IOCONPTOUT DX,ALMOV DX,IOBPTIN AL,DXMOV BYTE PTR DS:[0501H],ALMOV DX,IOCONPTMOV AL,80HOUT DX,ALMOV DX,IOBPTMOV AL,DS:[0501H]OR AL,0F0HOUT DX,ALMOV DX,IOCPTMOV AL,0F0HOUT DX,ALCALL DELAY1IOLED0: MOV AL,10100101BMOV DX,IOCPTOUT DX,ALCALL DELAY1CALL DELAY1OR AL,0F0HOUT DX,ALMOV CX,8HIOLED1: MOV DX,IOBPTMOV AL,DS:[0501H]AND AL,10101111BOUT DX,AL..’. CALL DELAY2OR AL,01010000B OUT DX,ALCALL DELAY2 LOOP IOLED1 MOV DX,IOCPT MOV AL,0F0H OUT DX,ALCALL DELAY2 MOV AL,01011010B OUT DX,ALCALL DELAY1 CALL DELAY1OR AL,0F0HOUT DX,ALMOV CX,8HIOLED2: MOV DX,IOBPT MOV AL,DS:[0501H]AND AL,01011111BOUT DX,ALCALL DELAY2OR AL,10100000BOUT DX,ALCALL DELAY2LOOP IOLED2MOV DX,IOCPTMOV AL,0F0HOUT DX,ALCALL DELAY2JMP IOLED0 DELAY1: PUSH AXPUSH CXMOV CX,0030H DELY2: CALL DELAY2 LOOP DELY2POP CXPOP AXRETDELAY2: PUSH CXMOV CX,8000H DELA1: LOOP DELA1POP CXRETLEDDISP:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:[0600H],00 LED1: CMP BYTE PTR DS:[0600H],07HJA LED2MOV BL,DS:[0600H]MOV BH,0HMOV AL,CS:[BX+DA TA1]MOV DX,DA TAPORTOUT DX,ALADD BYTE PTR DS:[0600H],01HJNZ LED1LED2: RETFORMAT: MOV BX,0MOV WORD PTR DS:[BX+0640H],405BHADD BX,2MOV WORD PTR DS:[BX+0640H],4040HADD BX,2MOV WORD PTR DS:[BX+0640H],6D6DHADD BX,2MOV WORD PTR DS:[BX+0640H],7F5BHRETCODE ENDSEND START。

微机原理课程设计 8255控制交通灯微机原理课程设计-8255控制交通灯微机原理课程设计：8255模拟交通灯1、目的：自学8255采用方法，自学演示交通灯掌控的方法，自学双色灯的采用。

2、建议：掌控4个双色led灯(可以红肿,蓝,黄光)，演示十字路口交通灯管理。

3、电路及连线pc0-pc3连dg1-dg4，pc4-pc7连dr1-dr4。

8255片选cs8255连138译码处210h。

4、说明（1）因为本实验就是演示交通灯掌控实验，所以必须先介绍实际交通灯的变化规律。

假设一个十字路口为东西南北走向。

初始状态0为东西红灯，南北红灯。

然后转状态1南北绿灯通车,东西红灯。

过一段时间转状态2，南北绿灯闪几次转亮黄灯，延时几秒,东西仍然红灯。

再转状态3，东西绿灯通车,南北红灯。

过一段时间转状态4，东西绿灯闪几次转亮黄灯，延时几秒,南北仍然红灯。

最后循环至状态1。

（2）双色led就是由一个红色led管芯和一个绿色led管芯PCB在一起，公用负端。

当红色正端提高电平，绿色正端提低电平时，红灯暗；红色正端提低电平，绿色正端提高电平时，绿灯暗；两端都提高电平时，黄灯暗。

（3）74ls240为8输入输出的逆向驱动器。

5、顺利完成的任务（1）利用计算机和微机原理试验箱，将实验6的程序tlamp_88.asm在试验箱运行和调试。

全速运行，观察整体效果。

单步运行，观察程序每条语句额执行效果，理解语句含义。

（2）修正实验连线为，pc7-pc4连dg1-dg4，pc3-pc0连dr1-dr4。

8255片挑选cs8255连138译码处为210h孔。

将tlamp_88.asm另存为jiaotong.asm。

修正jiaotong.asm，同时实现交通灯旧有功能。

（3）修改实验连线为，pb7-pb4连dg1-dg4，pb3-pb0连dr1-dr4。

8255片选cs8255连138译码处210h孔。

将jiaotong.asm另存为jiaotong2.asm。

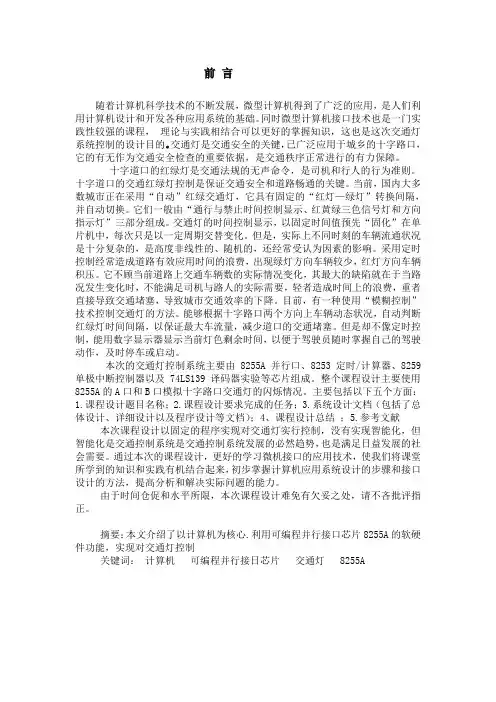

随着计算机科学技术的不断发展，微型计算机得到了广泛的应用，是人们利用计算机设计和开发各种应用系统的基础。

同时微型计算机接口技术也是一门实践性较强的课程，理论与实践相结合可以更好的掌握知识，这也是这次交通灯系统控制的设计目的。

交通灯是交通安全的关键，已广泛应用于城乡的十字路口，它的有无作为交通安全检查的重要依据，是交通秩序正常进行的有力保障。

十字道口的红绿灯是交通法规的无声命令，是司机和行人的行为准则。

十字道口的交通红绿灯控制是保证交通安全和道路畅通的关键。

当前，国内大多数城市正在采用“自动”红绿交通灯，它具有固定的“红灯—绿灯”转换间隔，并自动切换。

它们一般由“通行与禁止时间控制显示、红黄绿三色信号灯和方向指示灯”三部分组成。

交通灯的时间控制显示，以固定时间值预先“固化”在单片机中，每次只是以一定周期交替变化。

但是，实际上不同时刻的车辆流通状况是十分复杂的，是高度非线性的、随机的，还经常受认为因素的影响。

采用定时控制经常造成道路有效应用时间的浪费，出现绿灯方向车辆较少，红灯方向车辆积压。

它不顾当前道路上交通车辆数的实际情况变化，其最大的缺陷就在于当路况发生变化时，不能满足司机与路人的实际需要，轻者造成时间上的浪费，重者直接导致交通堵塞，导致城市交通效率的下降。

目前，有一种使用“模糊控制”技术控制交通灯的方法。

能够根据十字路口两个方向上车辆动态状况，自动判断红绿灯时间间隔，以保证最大车流量，减少道口的交通堵塞。

但是却不像定时控制，能用数字显示器显示当前灯色剩余时间，以便于驾驶员随时掌握自己的驾驶动作，及时停车或启动。

本次的交通灯控制系统主要由8255A并行口、8253定时/计算器、8259单极中断控制器以及74LS139译码器实验等芯片组成。

整个课程设计主要使用8255A的A口和B口模拟十字路口交通灯的闪烁情况。

主要包括以下五个方面：1.课程设计题目名称；2.课程设计要求完成的任务；3.系统设计文档（包括了总体设计、详细设计以及程序设计等文档）；4、课程设计总结；5.参考文献本次课程设计以固定的程序实现对交通灯实行控制，没有实现智能化，但智能化是交通控制系统是交通控制系统发展的必然趋势，也是满足日益发展的社会需要。

2.4实验详细步骤首先接线，8255C口的0、1、2、5、6、7号管脚接LED显示电路L0、L1、L2、L5、L6、L7，D0~D7接JD1，RD*、WR*、A0、A1、RESET、CS*接IOR、IOW、A0、A1、RST、Y1，各模块接电。

然后运行DVCC软件，替换I/O基址，汇编、链接、运行，查看结果。

2.5实验结果LED显示电路的L0、L1、L2、L5、L6、L7按照十字路口交通灯的变化规律显示。

2.6实验过程遇到的问题与解决方案当出现红绿灯交换闪烁时，老师说体现不了交叉路口的灯的感觉（灯的排布的问题），后来我们把两个控制线叠加连接，使相同的灯闪烁。

江西理工大学《微机原理与接口技术》课实验报告实验二交通灯控制实验专业班级实验人学号实验日期同组人2.1 实验目的通过并行接口8255实现十字路口交通灯的模拟控制,进一步掌握对并行口的使用。

2.2实验内容1．如图16-1，L8、L7、L6作为南北路口的交通灯与PC7、PC6、PC5相连，L2、L1、L0作为东西路口的交通灯与PC2、PC1、PC0相连。

编程使六个灯按交通灯变化规律亮灭。

2．L0对应东西路口绿灯，L1对应东西路口黄灯，L2对应东西路口红灯；L6对应南北路口绿灯，L7对应南北路口黄灯，L8 对应南北路口红灯。

D034D133D232D331D430D529D628D727PA04PA13PA22PA31PA440PA539PA638PA737PB018PB119PB220PB321PB422PB523PB624PB725PC014PC115PC216PC317PC413PC512PC611PC710R D5W R36A09A18R ESET35C S6U18255D0D1D2D3D4D5D6D7/R D/W RA0A1R STPA0PA1PA2PA3PA4PA5PA6PA7PB0PB1PB2PB3PB4PB5PB6PB7PC0PC1PC2PC3PC4PC5PC6PC7R14.7KVCCD0D1D2D3D4D5D6D7JD1IORIOWA0A1RST(288H)Y1L6L7L8L0L1L28255C S图2-12.3实验整体思路实验时，首先根据实验手册连线，待连好后检查无误时，打开电脑中的程序，修改其地址，然后运行程序。

微机原理课程设计一.设计任务及要求：交通信号灯的控制：1．通过8255A并口来控制LED发光二极管的亮灭。

2．A口控制红灯，B口控制黄灯，C口控制绿灯。

3．输出为0则亮，输出为1则灭。

4．用8253定时来控制变换时间。

要求：设有一个十字路口，1、3为南，北方向，2、4为东西方向，初始态为4个路口的红灯全亮。

之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车。

延迟30秒后，1、3路口的绿灯熄灭，而1，3路口的黄灯开始闪烁（1HZ）。

闪烁5次后，1、3路口的红灯亮，同时2、4路口的绿灯亮，2、4路口方向开始通车。

延迟30秒时间后，2、4路口的绿灯熄灭，而黄灯开始闪烁。

闪烁5次后，再切换到1、3路口方向。

之后，重复上述过程。

二．方案比较及评估论证:分析题意，红，黄，绿灯可分别接在8255的A口，B口和C口上，灯的亮灭可直接由8086输出0，1控制。

30秒延时及闪烁由8253控制，由闪烁的实现方法可分为两种方案：方案一：设8253各口地址分别为：设8253基地址即通道0地址为04A0H；通道1为04A2H；通道2为04A4H；命令控制口为04A6H。

黄灯闪烁的频率为1HZ，所以想到由8253产生一个1HZ的方波， 8255控制或门打开的时间，在或门打开的时间内，8253将方波信号输入或门使黄灯闪烁。

由于计数值最大为65535,1MHZ/65536的值远大于2HZ,所以采用两个计数器级联的方式,8253通道0的clock0输入由分频器产生的1MHZ时钟脉冲，工作在方式3即方波发生器方式，理论设计输出周期为0.01s的方波。

1MHZ的时钟脉冲其重复周期为T=1/1MHZ=1 s，因此通道0的计数初值为10000=2710H。

由此方波分别作为clock1和clock2的输入时钟脉冲，所以通道1和通道2的输入时钟频率为100HZ，通道1作计数器工作在方式1，计数初值3000=BB8H既30s，计数口，8255将A口数据输入到8086，8086检测到则输出一个高电平到8255的PA7到高电平既完成30s定时。

实验三 8255控制交通灯实验一、本实验所编写程序二、实验流程图D034D133D232D331D430D529D628D727PA04PA13PA22PA31PA440PA539PA638PA737PB018PB119PB220PB321PB422PB523PB624PB725PC014PC115PC216PC317PC413PC512PC611PC710RD 5WR 36A09A18RESET 35CS68255U36D0D1D2D3D4D5D6D7WRRD RSTA0A1PC5PC6PC7PC2PC3PC4PC0PC1DS35DS36DS37DS38DS39DS40DS4112345678VCCDS42A0A1CSCS1(0F000H)510R111510R112510R113510R114510R115510R116510R117510R118四、调试与总结1.调试（1）焊接时注意各个器件的引脚处,注意区分各个电阻与电容的数值要仔细看清楚,每一个器件都要尽量贴近印制板,最后,要用万用表测试一下,检查有没有短路的的地方。

（2）在设计电路时为节省引线数目利用P1.3作为电源驱动led但是这样驱动的led 亮度有限尤其是绿灯几乎不亮，所以测了一下高电平下的P1.3得知为2V左右所以改为5V 电源。

（3）在编写延时程序时尤其当延时常数太大时仿真时程序易错，所以使用定时器定时中断的方法，然后对定时计数以次延时。

2.总结通过本次课程设计较系统地掌握有关单片机控制的设计思想和设计方法，主要对AT89C5的结构、功能、内部资源等了解并对其进行测试和加以应用的知识得到学习。

这个设计的一些内容是在网上找的，自己做了一些的改动，在上网找资料的同时也学到了许多东西，找到了很多学习单片机的网站，里面的内容都比较适合我们初学者去学，有些网站还专门介绍这种单片机的类型、用法、功能等等。

其实我们平时不懂就应该自己去学习去弄明白，通过这个课程设计，使我发现，原来小小的一片单片机有这么强大的功能，能应用于各种领域。

一、设计目的学习和掌握计算机中常用接口电路的应用和设计技术，充分认识理论知识对应用技术的指导性作用，进一步加强理论知识与应用相结合的实践和锻炼。

通过这次设计实践能够进一步加深对专业知识和理论知识学习的认识和理解，使自己的设计水平和对所学的知识的应用能力以及分析问题解决问题的能力得到全面提高。

二、设计思路1、通过8255A控制发光二极管，PB4-PB7对应黄灯，PC0-PC3对应红灯，PC4-PC7对应绿灯，以模拟交通路灯的管理。

2、设有一个十字路口1、3路口为南北方向2、4为东西方向，初始状态为四个路口的红灯全亮，之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3路口方向通车。

延时一段时间后，1、3路口的绿灯熄灭，而1、3路口的黄灯开始闪烁，闪烁若干次以后，1、3路口红灯亮，而同时2、4路口的绿灯亮，2、4路口的方向通车，延时一段时间后，2、4路口的绿灯熄灭，而黄灯开始闪烁，闪烁若干次以后，再切换到1、3路口方向，之后，重复上述过程。

三、实验原理在设计中采用的是软件定时实现的。

而灯的亮与灭以及闪烁是用8255的B口和C口控制的，工作方式0，B口和C口均为输出。

并行接口是以数据的字节的单位与I/O设备或控制对象之间传递信息。

CPU和接口之间的数据传送是并行的，即可以同时传递8位、16位、32位等。

8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5单电源供电，能在以下三种方式下工作：方式0——基本输入/输出方式。

方式1——选通输入/输出方式。

方式2——双向选通工作方式。

由于实验中所用到的发光二级管是共阳极的,如图2-1所示,所以在为8255的B口和C口写数据时,对应的每一位有:0代表灯亮,1代表灯灭。

将8255A的RE和WR非信号端分别与8086的两个端口相对应连接起来，8255A的数据线和8086的数据端口相连接，RE和WR非信号都是8086发出的控制信号，当进行读数据时，从8255A传送到8086，如果为写信号时，由8086写向8255A。
