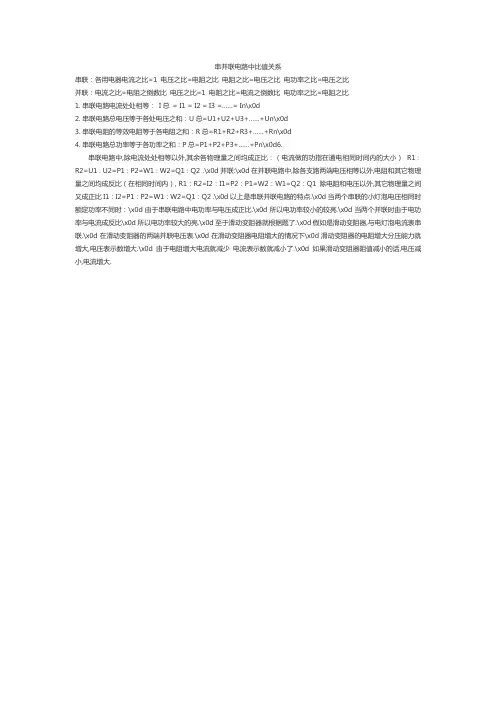

串并联电路中比值关系
串联：各用电器电流之比=1 电压之比=电阻之比电阻之比=电压之比电功率之比=电压之比
并联：电流之比=电阻之倒数比电压之比=1 电阻之比=电流之倒数比电功率之比=电阻之比
1.串联电路电流处处相等：I总= I1 = I2 = I3 =……= In\x0d
2.串联电路总电压等于各处电压之和：U总=U1+U2+U3+……+Un\x0d
3.串联电阻的等效电阻等于各电阻之和：R总=R1+R2+R3+……+Rn\x0d
4.串联电路总功率等于各功率之和：P总=P1+P2+P3+……+Pn\x0d6.
串联电路中,除电流处处相等以外,其余各物理量之间均成正比：（电流做的功指在通电相同时间内的大小）R1∶R2=U1∶U2=P1∶P2=W1∶W2=Q1∶Q2 .\x0d并联:\x0d在并联电路中,除各支路两端电压相等以外,电阻和其它物理量之间均成反比（在相同时间内）, R1：R2=I2：I1=P2：P1=W2：W1=Q2：Q1 除电阻和电压以外,其它物理量之间又成正比I1：I2=P1：P2=W1：W2=Q1：Q2 .\x0d以上是串联并联电路的特点.\x0d当两个串联的小灯泡电压相同时额定功率不同时：\x0d由于串联电路中电功率与电压成正比.\x0d所以电功率较小的较亮.\x0d当两个并联时由于电功率与电流成反比\x0d所以电功率较大的亮.\x0d至于滑动变阻器就根据题了.\x0d假如是滑动变阻器,与电灯泡电流表串联.\x0d在滑动变阻器的两端并联电压表.\x0d在滑动变阻器电阻增大的情况下\x0d滑动变阻器的电阻增大分压能力就增大,电压表示数增大.\x0d由于电阻增大电流就减少电流表示数就减小了.\x0d如果滑动变阻器阻值减小的话,电压减小,电流增大.。

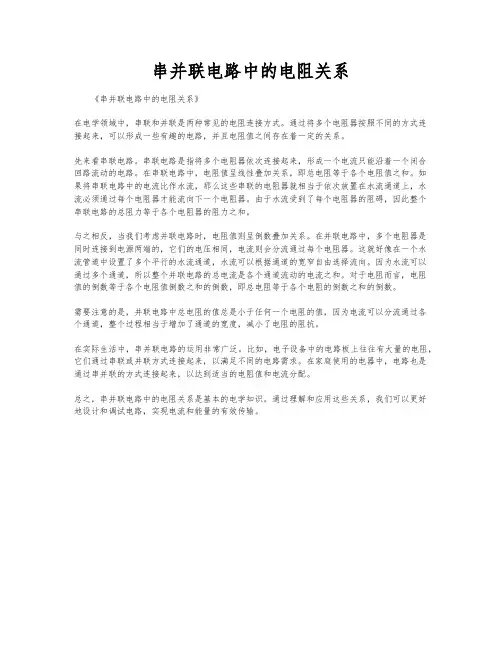

串并联电路中的电阻关系《串并联电路中的电阻关系》在电学领域中，串联和并联是两种常见的电阻连接方式。
通过将多个电阻器按照不同的方式连接起来，可以形成一些有趣的电路，并且电阻值之间存在着一定的关系。
先来看串联电路。
串联电路是指将多个电阻器依次连接起来，形成一个电流只能沿着一个闭合回路流动的电路。
在串联电路中，电阻值呈线性叠加关系，即总电阻等于各个电阻值之和。
如果将串联电路中的电流比作水流，那么这些串联的电阻器就相当于依次放置在水流通道上，水流必须通过每个电阻器才能流向下一个电阻器。
由于水流受到了每个电阻器的阻碍，因此整个串联电路的总阻力等于各个电阻器的阻力之和。
与之相反，当我们考虑并联电路时，电阻值则呈倒数叠加关系。
在并联电路中，多个电阻器是同时连接到电源两端的，它们的电压相同，电流则会分流通过每个电阻器。
这就好像在一个水流管道中设置了多个平行的水流通道，水流可以根据通道的宽窄自由选择流向。
因为水流可以通过多个通道，所以整个并联电路的总电流是各个通道流动的电流之和。
对于电阻而言，电阻值的倒数等于各个电阻值倒数之和的倒数，即总电阻等于各个电阻的倒数之和的倒数。
需要注意的是，并联电路中总电阻的值总是小于任何一个电阻的值，因为电流可以分流通过各个通道，整个过程相当于增加了通道的宽度，减小了电阻的阻抗。
在实际生活中，串并联电路的运用非常广泛。
比如，电子设备中的电路板上往往有大量的电阻，它们通过串联或并联方式连接起来，以满足不同的电路需求。
在家庭使用的电器中，电路也是通过串并联的方式连接起来，以达到适当的电阻值和电流分配。
总之，串并联电路中的电阻关系是基本的电学知识。
通过理解和应用这些关系，我们可以更好地设计和调试电路，实现电流和能量的有效传输。

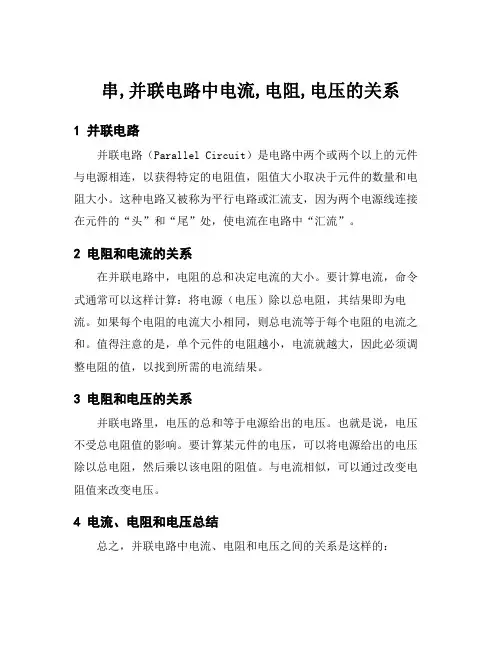

串,并联电路中电流,电阻,电压的关系
1并联电路
并联电路（Parallel Circuit）是电路中两个或两个以上的元件与电源相连，以获得特定的电阻值，阻值大小取决于元件的数量和电阻大小。
这种电路又被称为平行电路或汇流支，因为两个电源线连接在元件的“头”和“尾”处，使电流在电路中“汇流”。
2电阻和电流的关系
在并联电路中，电阻的总和决定电流的大小。
要计算电流，命令式通常可以这样计算：将电源（电压）除以总电阻，其结果即为电流。
如果每个电阻的电流大小相同，则总电流等于每个电阻的电流之和。
值得注意的是，单个元件的电阻越小，电流就越大，因此必须调整电阻的值，以找到所需的电流结果。
3电阻和电压的关系
并联电路里，电压的总和等于电源给出的电压。
也就是说，电压不受总电阻值的影响。
要计算某元件的电压，可以将电源给出的电压除以总电阻，然后乘以该电阻的阻值。
与电流相似，可以通过改变电阻值来改变电压。
4电流、电阻和电压总结
总之，并联电路中电流、电阻和电压之间的关系是这样的：
（1）电流的大小取决于总电阻，总电阻由元件的阻值和数量决定。
（2）电压的总和等于电源给出的电压，即使电阻变量也是如此。
（3）电压可以通过将电源给出的电压除以总电阻，然后乘以该电阻的阻值计算出来。
因此，在并联电路中，必须调整电阻值、电流和电压的互动关系，才能实现最佳的效果和电路功能。

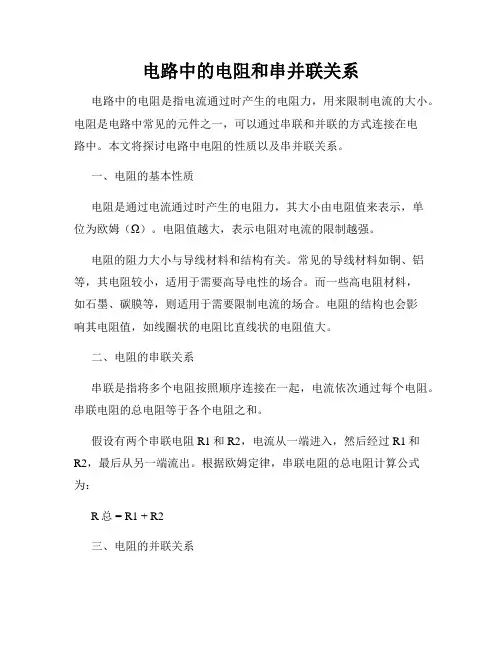

电路中的电阻和串并联关系电路中的电阻是指电流通过时产生的电阻力，用来限制电流的大小。
电阻是电路中常见的元件之一，可以通过串联和并联的方式连接在电路中。
本文将探讨电路中电阻的性质以及串并联关系。
一、电阻的基本性质电阻是通过电流通过时产生的电阻力，其大小由电阻值来表示，单位为欧姆（Ω）。
电阻值越大，表示电阻对电流的限制越强。
电阻的阻力大小与导线材料和结构有关。
常见的导线材料如铜、铝等，其电阻较小，适用于需要高导电性的场合。
而一些高电阻材料，如石墨、碳膜等，则适用于需要限制电流的场合。
电阻的结构也会影响其电阻值，如线圈状的电阻比直线状的电阻值大。
二、电阻的串联关系串联是指将多个电阻按照顺序连接在一起，电流依次通过每个电阻。
串联电阻的总电阻等于各个电阻之和。
假设有两个串联电阻R1和R2，电流从一端进入，然后经过R1和R2，最后从另一端流出。
根据欧姆定律，串联电阻的总电阻计算公式为：R总 = R1 + R2三、电阻的并联关系并联是指将多个电阻的一端连接在一起，另一端连接在一起，电流同时通过每个电阻。
并联电阻的总电阻等于各个电阻的倒数之和的倒数。
假设有两个并联电阻R1和R2，电流分为两路，经过R1和经过R2，然后再汇聚到一起。
根据欧姆定律，并联电阻的总电阻计算公式为：1/R总 = 1/R1 + 1/R2四、串并联的应用案例串并联电阻在电路中有着广泛的应用。
以下是一些常见的案例：1.亮度调节：在家用灯具中，通过串联或并联电阻来调节灯泡的亮度。
串联电阻可以通过增加电阻值来降低灯泡的亮度，而并联电阻则可以通过减小电阻值来提高亮度。
2.分压电路：在电路中，我们常常需要将电压进行分压，以满足电路中的元件对电压的要求。
串联电阻可以通过设置不同的电阻值来实现电压的分压。
3.电流限制：在一些需要限制电流的场合，可以通过串联电阻来达到控制电流的目的。
通过调整串联电阻的阻值，可以限制电路中的电流大小。
五、总结电路中的电阻和串并联关系是电路中的重要概念。
