QTZ63系列塔吊主要参数表

QTZ63（张家口）塔吊基本参数2008-11-18 14 : 06 来源：
一、起重臂长：20M—50M
二、平衡臂长：11.55M
三、工作速度及功率：（总功率：35.4KW）
1）、起升：（22KW）
80m/min、载荷：800Kg
50m/min、载荷：2000Kg
13m/min、载荷：2000Kg
35m/min、载荷：3000Kg
23m/min、载荷：5000Kg
7m/min、载荷：5000Kg
2）、回转：0.43rpm（2×5.5KW）
3）、变幅：20—40m/min（1.5～2.4KW）
四、供电：70KV A、380V、50HZ、三相四线、
五、起重性能：（额定起重力矩：63吨米，性能附后）
六、底架长宽：4600×4600mm
七、轨道式反力：（自由高度：36.3M，1节基础节+15节标准节）工作状态最大反力：T
非工作状态最大反力：T
最大水平反力：T
压重：T
配重：10 T
自重：28.43 T
八、固定式反力：（自由高度：36.2M，15节标准节）
最大力矩：T-M
最大剪切力：T
最大扭矩：Kg
最大压力：T
配重：T
自重：T
九、塔吊附着及高度
附着高度：H1=25m，H2=43m，H3=61m，H4=79m，H5=97m。

最多可以安装5个附着架，高度可达120m。

十、标准节：1.5×1.5×2.2M。

十一、主要组件的重量及起升高度汇总表。

塔吊QTZ63的参数
Ⅰ.产品概况
QTZ63塔吊是一种变频曲线控制的单臂铰接式塔吊，它由前叉伸出梁、钢丝索芯轴吊用主机钢、下放、斗杆、悬挂芯轴吊、操纵机构、检修平台、变频器、以及倾斜角控制系统等部分组成。

Ⅱ.产品参数
1.力矩变量输入：有效值为18-95A(60HZ)和16-85A(50HZ)；
2.额定输入电压：220V（3φ，50/60HZ）；
3.输出频率：40-60HZ；
4.功率因素：≥0.95；
5.最大力矩：23J.J.J（50HZ时）；
6.电流电压误差：≤1％；
7.冷却方式：自然风冷；
8.防护等级：IP20；
9.工作环境：-10℃～+45℃；
10.噪音：≤75dB；
11.重量：约12KG；
Ⅲ.产品特性
1.变频曲线控制：机械结构紧凑，精密高效、电流电压误差小，额定功率能维持稳定。

2.铰接式机构：可以较为柔和地改变塔吊运转方向，比传统的凸轮式机构的操作更加顺畅。

3.变频器：采用磁控变频器，精密度更高，可以做到更精准的控制。

4.倾斜角控制系统：采用有倾斜角控制系统，可以避免超载和悬挂前后偏移，保证了更好的悬挂精度。

5.全自动检修平台：可以实现塔机的全自动检修和维修。

QTZ50中50表示公称起重力矩为50t·m。

QTZ5013中50表示最大臂长为50m，13表示50m臂长时臂端载荷为，不是13t。

5013塔机属于QTZ63级别，即口头上说的63塔吊。

5010塔机参数起重技术性能技术性能参数表（表一）表二配套机构明细表QTZ63塔机技术参数表QTZ50（5008/5010）自升式塔机超长吊臂（48/50米），覆盖面大标准节截面大（1500*1500）和（1680*1680），刚性好，吊重时整机稳定，摆动小标准节主肢材料型号大（∠140*140*14和∠160*160*12）电器系统采用国内优质或进口元件，性能稳定可靠标准节、拉杆、上下转台等主要部件（位）全部采用二氧化碳气体保护焊，熔深大，变形小标准节可互换组合起升机构调速性能好，起升、下降平稳、无冲击回转机构采用绕线电机，工作平稳，就位快捷方便、高效QTZ50自升式塔机主要参数型号主要参数 QTZ50A QTZ50B额定起重力矩500500最大起重量 t44最大幅度额定起重量 t最大工作幅度 m4850最大高度m 独立：30 独立：30附着：140 附着：140起升速度 m/min a=2 70/30/9a=4 35/4.5 a=2 70/30/9a=4 35/变幅速度 m/min回转速度 r/min顶升速度 m/min塔机自重 t电动总功率kw工作温度℃ -20℃---+40℃工作电压 v -380v±5% 50HZ最大工作风压 N/㎡250( 转自久久信息网: )超长吊臂（48/50米），覆盖面大。

标准节截面大（1600×1600），刚性好，吊重时整机稳定，摆动小。

标准节主肢材料型号大（∠140×140×14）。

电器系统采用国内优质或进口元件，性能稳定可靠。

标准节、拉杆、上下转台等主要部件（位）全部采用CO2气体保护焊，溶深大，变形小标准节可互换组合。

起升机构调速性能好，起升、下降平稳、无冲击。

塔吊QTZ63的参数
QTZ63(张家口)塔吊基本参数 2008-11-18 14 : 06 来源: 一、起重臂长:20M—50M
二、平衡臂长:11.55M
三、工作速度及功率:(总功率:35.4KW)
1)、起升:(22KW)
80m/min、载荷:800Kg
50m/min、载荷:2000Kg
13m/min、载荷:2000Kg
35m/min、载荷:3000Kg
23m/min、载荷:5000Kg
7m/min、载荷:5000Kg
2)、回转:0.43rpm(2×5.5KW)
3)、变幅:20—40m/min(1.5,2.4KW)
四、供电:70KVA、380V、50HZ、三相四线、
五、起重性能:(额定起重力矩:63吨米，性能附后)
六、底架长宽:4600×4600mm
七、轨道式反力:(自由高度:36.3M，1节基础节+15节标准节)
工作状态最大反力: T
非工作状态最大反力: T
最大水平反力: T
压重: T
配重: 10 T
自重: 28.43 T
八、固定式反力:(自由高度:36.2M，15节标准节)
最大力矩: T-M
最大剪切力: T
最大扭矩: Kg
最大压力: T
配重: T
自重: T
九、塔吊附着及高度
附着高度:H1=25m，H2=43m，H3=61m，H4=79m，H5=97m。

最多可以安装5个附着架，高度可达120m。

十、标准节:1.5×1.5×2.2M。

十一、主要组件的重量及起升高度汇总表。

QTZ63系列塔吊主要参数表
附表一：QTZ63B塔吊技术性能表
QTZ5013B
塔身节形式：基础节：××米整体吨)，
标准节：××米片式（吨），
套架总成：（套架截面：2×2米；高米）吨
回转：吨平衡臂：米（）
塔头及驾驶室节：吨
最大自由高度基础受力（吨）：P=37, M=186, H=8
起重性能：
固定式：满顶12节标准节：米
行走式：满顶12节标准节：米
配重
主卷扬机构：YZRW200L-6B3
起升速度（米／分）：
（2）5米/分（）；38米/分（）；81米/分（）
（2/4）米/分（4t）；19米/分（4t）；米/分（）
主卷扬电机功率：22kw
卷筒最大容绳量：425m
钢丝绳直径：φ11
变幅机构：YZR132M1-6
变幅速度（米／分）：33
变幅电机功率：
钢丝绳直径：φ
回转机构：YZR132M2-6
回转速度（tr／min）：0～
回转电机功率：
行走机构：Y100L2-4B3
行走速度（米/分）：23
行走电机功率：3×2kw
电网参数：电源：380V 50HZ 电缆截面面积（平方毫米）：25
附墙与塔高和标准节的关系：Array说明：H-塔吊高度（m）N-标准节数量n1-
附墙数量H1-第一道附墙高度H2-自由高
度
附墙性能：附着式塔机吊钩最大高度达106米，应设有4道附着装置。

第一道附着装置距离轨道或混凝土基础平面小于28米，第二道距离第一道为20米，第三道距离第二道为20米，第四道距
离第三道为19米，塔身悬高不大于23米。

QTZ50中50表示公称起重力矩为50t·m。

QTZ5013中50表示最大臂长为50m，13表示50m臂长时臂端载荷为1.3t，不是13t。

5013塔机属于QTZ63级别，即口头上说的63塔吊。

5010塔机参数起重技术性能技术性能参数表（表一）表二配套机构明细表QTZ63塔机技术参数表QTZ50（5008/5010）自升式塔机超长吊臂（48/50米），覆盖面大标准节截面大（1500*1500）和（1680*1680），刚性好，吊重时整机稳定，摆动小标准节主肢材料型号大（∠140*140*14和∠160*160*12）电器系统采用国内优质或进口元件，性能稳定可靠标准节、拉杆、上下转台等主要部件（位）全部采用二氧化碳气体保护焊，熔深大，变形小标准节可互换组合起升机构调速性能好，起升、下降平稳、无冲击回转机构采用绕线电机，工作平稳，就位快捷方便、高效QTZ50自升式塔机主要参数型号主要参数QTZ50A QTZ50B额定起重力矩KN.m500500最大起重量t44最大幅度额定起重量t1.00.8最大工作幅度m4850最大高度m 独立：30 独立：30附着：140 附着：140起升速度m/min a=2 70/30/9a=4 35/17.5/4.5 a=2 70/30/9a=4 35/17.5/4.5变幅速度m/min 25.2/38.6 25.5/38.6回转速度r/min 0.6 0.6顶升速度m/min 0.6 0.6塔机自重t 25.82 25.82电动总功率kw36.4工作温度℃-20℃---+40℃工作电压v -380v±5% 50HZ最大工作风压N/㎡250( 转自久久信息网: /jixie/qzzxjx/33711.html )。

QTZ63系列塔吊主要参数表附表一：QTZ63B塔吊技术性能表QTZ5013B塔身节形式：基础节：1.5×1.5×5.5 米整体(1.633吨)，标准节：1.5×1.5×2.5米片式（0.923吨），套架总成：（套架截面：2×2米；高7.16米）2.2吨回转： 3.44吨平衡臂：12.39米（2.91t）塔头及驾驶室节：0.95吨最大自由高度基础受力（吨）：P=37, M=186, H=8起重性能：固定式：满顶12节标准节：35.5米行走式：满顶12节标准节：36.5米配重主卷扬机构： YZRW200L-6B3起升速度（米／分）：（2）5米/分（2.5t）；38米/分（2.5t）； 81米/分（1.3t）（2/4）2.5米/分（4t）；19米/分（4t）；40.5米/分（2.5t）主卷扬电机功率： 22kw卷筒最大容绳量： 425m钢丝绳直径：φ11变幅机构： YZR132M1-6变幅速度（米／分）： 33变幅电机功率：2.2Kw钢丝绳直径：φ回转机构： YZR132M2-6回转速度（tr／min）： 0～0.67回转电机功率： 3.7Kw行走机构： Y100L2-4B 3行走速度（米/分）：23行走电机功率： 3×2kw电网参数：电源：380V 50HZ 电缆截面面积（平方毫米）：25附墙与塔高和标准节的关系：说明：H-塔吊高度（m） N-标准节数量 n1-附墙数量 H1-第一道附墙高度 H2-自由高度106米，应设有4道附着装置。

第一道附着装置距离轨道或混凝土基础平面小于28米，第二道距离第一道为20米，第三道距离第二道为20米，第四道距离第三道为19米，塔身悬高不大于23米。

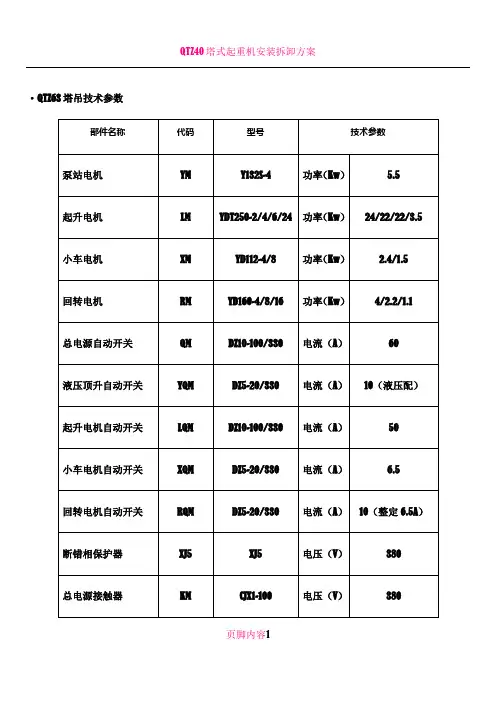

·QTZ63塔吊技术参数部件名称代码型号技术参数泵站电机YM Y132S-4功率（Kw） 5.5起升电机LM YDT250-2/4/6/24功率（Kw）24/22/22/3.5小车电机XM YD112-4/8 功率（Kw） 2.4/1.5回转电机RM YD160-4/8/16 功率（Kw）4/2.2/1.1总电源自动开关QM DZ10-100/330 电流（A）60液压顶升自动开关YQM DZ5-20/330电流（A）10（液压配）起升电机自动开关LQM DZ10-100/330 电流（A）50小车电机自动开关XQM DZ5-20/330电流（A） 6.5回转电机自动开关RQM DZ5-20/330电流（A）10（整定6.5A）断错相保护器XJ5 XJ5 电压（V）380总电源接触器KM CJX1-100 电压（V）380LKM5电压（V）起升电机接触器CJX1-63380LKM8CJX1-110 或LKM1起升电机接触器电压（V）380CJ20-100LKM2LKM3LKM4LKM6LKM7中间继电器LKA 3TH80-22 电压（V）380 起升电机时间继电器LKT JS7-2A电压（V）380XKM1XKM2小车电机接触器XKM3 3TB42-17-OA 电压（V）380XKM4XKM5RKM1RKM2RKM3 3TB43-17-OA 电压（V）380RKM4回转电机接触器RKM5RKM6 3TB42-17-OA 电压（V）380RKM7 3TB40-17-OA回转电机时间继电器RKT1 JS7-2ARKT2JS7-2A力矩限制保护器KA3TB40-17-OA 电压（V）380 液压顶升接触器YKM起升电机控制开关LSA LW5-16-H5933/3小车电机控制开关XSA LW5-16-F2/3回转电机控制开关RSA LW5-16-H2/3起升高度限位器LSQ DXZ-4/6(i=210)起重量限制器ZSQ LXW5-11M小车行程限位器XSQ DXZ-4/4(i=60)回转角度限制器RSQ DXZ-4/3(i=46)力矩限制器SQ JW2A-11H/W1(TH)风速仪及报警开关SQ4OF-3E紧急按钮(红) SB1LA20-22JD总启、总停按钮SB2SB3 LA20-22D·(续)QTZ63塔吊技术参数部件名称代码型号技术参数电笛、起升加速按钮SB4LSBYSB1顶升按钮YSB2回转制动按钮LA20-22D 起升电机制动器LBM 回转制动器RBM控制电源自动开关QM1 照明控制开关QM3-6 低压照明保险FU1FU2 电笛HD驾驶室照明灯具1HL塔顶灯障碍灯2HL指示灯3HL-6HLXS1XS2 电源插座XS3LA20-11DYWZ300/45YT1-25Z/4DZ15L-40/4902 电流（A）15(四级)AP86K4(1/2)-10电流10A 电压250V电流（A） 5 DDJ1 电压220V 功率25W电压220V 功率40W DHJ-1 电压220V 功率25W电压6-8V 电流0.15A AP86Z13A16电压250V 电流16A E26UST-2 电压250V电流10A交流电压表PV 69L9-V 电压500V变压器TC BK100-380V/6/36/48 有保险安装孔起升风冷电机LFM排风扇直径Ф200 电压220V 预警电铃HA 电压12V整流桥堆VC 电压100V 电流4A ·QTZ63塔吊常用零部件参数标准节规格 1.7×1.7×2 重量435Kg标准节连接螺栓规格M30×270预埋地脚螺栓规格M36×1033附墙拉杆销轴规格Ф40×125平衡臂栏杆规格5×50×140 数量20块夹板操作平台栏杆规格5×50×140 数量2块爬升架平台栏杆规格5×50×190 数量8块夹板规格M10×60 数量40套螺栓驾驶室平台撑杆规格M18×70 数量6套顶升平台撑杆规格M14×70 数量24套引进小车规格M18×70 数量2套上下弦销轴规格M8×80 数量50颗开口栏杆规格M6 ×80 数量80 颗销组装/拉杆规格M10 ×100 数量60 颗小车/终结头规格M8×80 数量4颗·QTZ63塔吊零部件参数-1总成所含部件序名称规格备注号名称数量1地脚螺栓16套M36×1033对方自配【或公司发货】2塔身支脚4件Ф450×4003爬升套1件2300×230×65004顶身机构顶升油缸1件5顶升横梁1件6引进小车1件7回转电机1件8回转减速机2件回转机构9回转支承1件2000×1930×200010回转角度限制器1个【DXZ—4/3】含限制器支座11回转过渡节1件12油泵站液压油泵站1件含油管2根13驾驶室1件1800×1250×2130 坐椅.电控柜.操作台14塔帽塔帽1件1341×1341×6140 含障碍灯1个15平衡臂架1件含障碍灯1个16电控柜1件17起升电机1件YT250-2/4/618起升减速机1件平衡臂19起升高度限制器1件【DXZ—4/6】20起升卷筒1件6×29FI＋FC―12.5―1910独立式标塔为22M21配重（1.75 吨）4块1425×2495×24022配重（1吨）2块1425×1375×24023第一节起重臂1件8540×1370×100024第二节起重臂1件8540×1370×100025第三节起重臂1件7140×1370×100026第四节起重臂1件7140×1370×100027起重臂第五节起重臂1件7140×1370×100028第六节起重臂1件7140×1370×100029第七节起重臂1件4040×1370×10005340×1370×100030第八节起重臂1件4040×1370×100031起重臂尖1件1350×1370×1000 含障碍灯1个32变幅小车电机1件33变幅小车减速机1件34小车行徎限位器1件【DXZ—4/4】含限制器支座变幅机构35变幅小车卷筒1件6×19―6.2―170―光右同前绳95M·后绳65M36变幅小车1件37小车检修挂蓝1件38 吊钩吊钩2件·QTZ63塔吊零部件参数-2序总成所含部件名称规格备注号名称数量39 斜撑杆8根783爬升平台用斜撑杆40 斜撑杆2根60×1105 驾驶室平台用41 驾驶室上方斜拉杆1根38×63442 起重臂后拉杆1根120043 起重臂后拉杆3根405044 起重臂前拉杆6根538345起重臂前拉杆1根3990拉杆组46 平衡臂拉杆6根395047 拉板组1块700与前拉杆连接48 拉板组1块300或270 与前拉杆连接49 拉板组1块1190与后拉杆连接50 拉板组4片950与塔头连接51 爬升平台2件2348×50052 套架平台2件3294×470平台类53 平衡臂平台2件2750×750平衡臂平台54 驾驶室平台1件2180×1530驾驶室平台55 2件3294×11056 爬升栏杆2件2288×110栏杆类57 4件440×11058 平衡臂栏杆18件1300×10005960616263646566676869707172737475764件630×10001件1470×10001件525×1000 转角驾驶室栏杆1件605×10001件570×1000供电电缆2根YC3×252＋255+27米驾驶室―起升柜1根YC3×162＋1×1027米驾驶室―起升柜1根27米YC19×1.5起升柜―起升电机4根YC3×16212 米起升柜―起升刹车1根YZ3×1.5212 米电起升柜―起升风机1根212 米YZ3×1.5缆驾驶室―回转电机1根YC10×2.52 4.5 米驾驶室―回转刹车1根YC3×12 4.5 米类驾驶室―回转限位1根25.5 米YC4×1.5驾驶室―小车电机2根YC3×2.5216 米驾驶室―小车制动1根216 米YZ2×1.5平衡臂障碍灯线1根216 米YZ2×1.5塔帽障碍灯线1根YZ2×1.5212 米·QTZ63塔吊零部件参数-3序总成所含部件名称规格备注号名称数量77 起重臂障碍灯线1根 YZ2×1.52 60米电78 电笛线1根 YZ2×1.5 2 5米 缆79类力矩开关线1根YZ5×1.52 9米80重量限制开关线1根YZ7×1.529米81高度限位开关线1根212米YZ4×1.582小车限位开关线1根YZ4×1.5216米83油泵站线1根YZ3×4214米84过度节根部销8颗φ55×245含与臂的连接销858颗φ50×112 平衡臂拉杆连接862颗φ55×215 拉板与拉杆连接879颗φ55×115 前后拉杆连接拉杆销轴883颗φ55×160 拉板组连接892颗φ55×125 拉板与大臂连接90销轴类2颗φ60×225 拉板与拉杆连接91平衡臂平台销8颗φ40×150 平衡臂平台销928颗φ45×150 上弦销936颗φ35×110 下弦销起重臂942颗φ45×125 下弦销958颗φ40×120 下弦销96塔帽1颗φ60×225 塔帽.拉板连接9720块5×50×140 平衡臂栏杆用98夹板栏杆夹板2块5×50×140 操作平台栏杆用998块5×50×190 套架平台栏杆用10040套M10×60 夹板用1016套M18×70 驾驶室平台撑杆螺栓螺栓螺栓10224套M14×70 顶升平台撑杆螺栓1032套M18×70 引进小车10450颗φ8×80 上下弦销轴用10580颗φ6×80 栏杆用开口销开口销10660颗φ10×100 组装/拉杆用1074颗φ5×60 小车/终结头用。

QTZ50中50表示公称起重力矩为50t·m。

QTZ5013中50表示最大臂长为50m，13表示50m臂长时臂端载荷为1.3t，不是13t。

5013塔机属于QTZ63级别，即口头上说的63塔吊。

5010塔机参数起重技术性能技术性能参数表（表一）表二配套机构明细表QTZ63塔机技术参数表QTZ50（5008/5010）自升式塔机超长吊臂（48/50米），覆盖面大标准节截面大（1500*1500）和（1680*1680），刚性好，吊重时整机稳定，摆动小标准节主肢材料型号大（∠140*140*14和∠160*160*12）电器系统采用国内优质或进口元件，性能稳定可靠标准节、拉杆、上下转台等主要部件（位）全部采用二氧化碳气体保护焊，熔深大，变形小标准节可互换组合起升机构调速性能好，起升、下降平稳、无冲击回转机构采用绕线电机，工作平稳，就位快捷方便、高效QTZ50自升式塔机主要参数型号主要参数QTZ50A QTZ50B额定起重力矩KN.m500500最大起重量t44最大幅度额定起重量t1.00.8最大工作幅度m4850最大高度m 独立：30 独立：30附着：140 附着：140起升速度m/min a=2 70/30/9a=4 35/17.5/4.5 a=2 70/30/9a=4 35/17.5/4.5变幅速度m/min 25.2/38.6 25.5/38.6回转速度r/min 0.6 0.6顶升速度m/min 0.6 0.6塔机自重t 25.82 25.82电动总功率kw36.4工作温度℃-20℃---+40℃工作电压v -380v±5% 50HZ最大工作风压N/㎡250( 转自久久信息网: /jixie/qzzxjx/33711.html )超长吊臂（48/50米），覆盖面大。

标准节截面大（1600×1600），刚性好，吊重时整机稳定，摆动小。

标准节主肢材料型号大（∠140×140×14）。
