QTZ63(5013)说明书高达塔吊

QTZ50中50表示公称起重力矩为50t·m。

QTZ5013中50表示最大臂长为50m，13表示50m臂长时臂端载荷为1.3t，不是13t。

5013塔机属于QTZ63级别，即口头上说的63塔吊。

5010塔机参数起重技术性能技术性能参数表（表一）表二配套机构明细表QTZ63塔机技术参数表QTZ50（5008/5010）自升式塔机超长吊臂（48/50米），覆盖面大标准节截面大（1500*1500）和（1680*1680），刚性好，吊重时整机稳定，摆动小标准节主肢材料型号大（∠140*140*14和∠160*160*12）电器系统采用国内优质或进口元件，性能稳定可靠标准节、拉杆、上下转台等主要部件（位）全部采用二氧化碳气体保护焊，熔深大，变形小标准节可互换组合起升机构调速性能好，起升、下降平稳、无冲击回转机构采用绕线电机，工作平稳，就位快捷方便、高效QTZ50自升式塔机主要参数型号主要参数QTZ50A QTZ50B额定起重力矩KN.m500500最大起重量t44最大幅度额定起重量t1.00.8最大工作幅度m4850最大高度m 独立：30 独立：30附着：140 附着：140起升速度m/min a=2 70/30/9a=4 35/17.5/4.5 a=2 70/30/9a=4 35/17.5/4.5变幅速度m/min 25.2/38.6 25.5/38.6回转速度r/min 0.6 0.6顶升速度m/min 0.6 0.6塔机自重t 25.82 25.82电动总功率kw36.4工作温度℃-20℃---+40℃工作电压v -380v±5% 50HZ最大工作风压N/㎡250( 转自久久信息网: /jixie/qzzxjx/33711.html )。

QTZ63塔吊说明书一、概述上部采用液压顶升，来实现增加或者减少塔身标准节，使塔机能随着建造物高度变化而升高或者降低，同时塔机的起重能力不因塔机的升高而降低。

工作范围大，工作方式多，合用对象广。

通过更换或者增减一些部件及辅助装置，塔机可以获得固定、附着于建造物两种工作方式，以满足不同的使用要求。

附着式的最大起升高度可达140米。

各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。

该机设有起升高度限位器、塔机回转限位器等安全装置。

整机布局合理，外形美观。

吊臂采用刚性双拉杆支承，结构轻巧。

使用方便，维修方便。

二、技术参数---项目 ---参数 ---------------机构工作级别 ---起升机构 M5 回转机构 M4 牵引机构 M4 -------起升高度（m） ---倍率固定附着α=2 40 140 α=4 40 70 -------最大起分量 ( t ) ---6 -------幅度 (m) ---最大幅度（m） 50 最小幅度 (m) 2 -------起升机构 ---速度倍率α=2α=4起分量（吨） 3 3 1.5 6 6 3 速度（米/分） 8.5 40 80 4.25 20 40 机电型号功率转速YZTD225L2—4/8/32 -------回转机构 ---转速机电型号功率转速 0.6转/分YZR132M1—6 2×2.2KW 908转/分 -------牵引机构 ---速度机电型号功率转速 44/22米/分YDEJ132S-8/4 2.2/3.3KW 750/1500转/分 -------顶升机构 ---速度机电型号功率转速 0.5米/分 Y132S-4 5.5KW 1440转/分工作压力＜20MPa -------平衡重 ---臂长分量（吨） 50米 13.55 55米 14.78 -------总功率 ---37.2KW ----三、结构简介该机由金属结构、工作机构、液压顶升、电气控制以及安全保护装置等组成，现按各部份的不同特点简介如下：3.1 金属结构金属结构主要包括：塔身标准节、起重臂、平衡臂、爬升架、塔顶、上下支座以及附着架等。

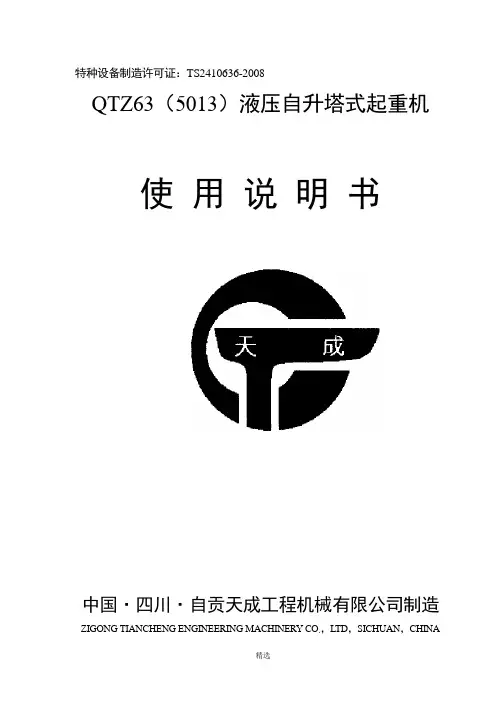

特种设备制造许可证：TS2410636-2008QTZ63（5013）液压自升塔式起重机使用说明书中国·四川·自贡天成工程机械有限公司制造ZIGONG TIANCHENG ENGINEERING MACHINERY CO。

，L TD，SICHUAN，CHINA目录致用户： 5 注意： 6概述： (7)塔机使用条件和工作环境及型号 8塔机示意图 9 第一章、塔机技术性能： (10)1．1、外形尺寸： (10)1．2、起重性能： (10)1．3、技术性能： (11)1．4、主要技术数据： (12)第二章塔机主要构造及特点： (13)2．1、总体布置： (13)2．2、主要金属构件简述： (13)2．3、工作机构： (18)2．4、绕绳系统： (22)第三章、塔机的安装： (24)3．1、安装前的检查项目： (24)3．2、安装注意事项： 24 3．3、塔机地基基础： (25)3．4、接地装置： (26)3．5、塔机安装： (27)第四章．安全保护装置： (30)4．1、起升高度、回转及幅度限位器的调整： (30)4．2、力矩限制器： (32)4．3、重量限制器： (33)塔机的顶升操作： (35)第五章。

5．1、顶升前的准备工作： (35)5．2、顶升操作： (36)5．3、顶升加节注意事项： (37)第六章塔机的附着： (40)6．1、塔机的附着步骤： (40)6．2、塔机附着注意事项： (40)第七章塔机的拆卸： (41)7．1、塔机拆卸注意事项： (41)7．2、拆卸完工后的注意事项： (41)7．3、拆塔顺序及内容： (41)第八章电气系统及操作： (45)8．1、电气安装： (45)8．2、电气原理： (45)8．3、操作： (47)8．4、注意事项： (48)8．5、安装： (49)第九章起重机的使用： (50)9．1、投入使用前的工作： (50)9．2、安全操作规程： (51)9．3、维修及保养： (54)9．4、主要故障及排除方法： (55)日、月、年检基本作业项目和技术要求 (59)易损件明细表及易损件图：基础图、配重图、电气图、部件总图、压重式基础垫层图、压重块图亲爱的用户：一、感谢您对我司产品的信任。

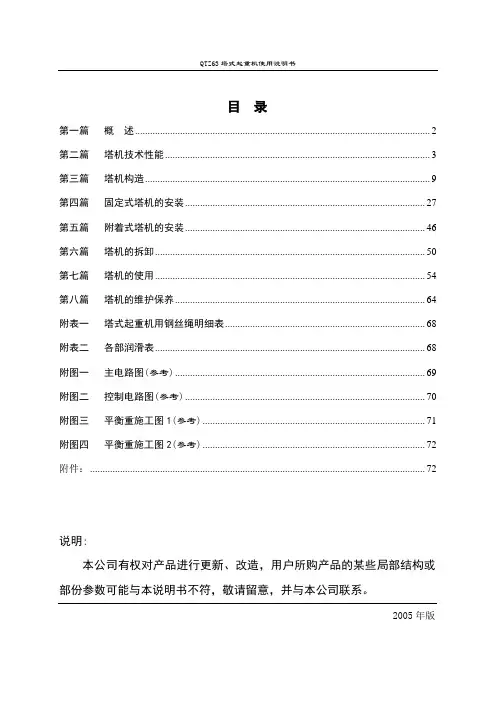

目录第一篇概述 (2)第二篇塔机技术性能 (3)第三篇塔机构造 (9)第四篇固定式塔机的安装 (27)第五篇附着式塔机的安装 (46)第六篇塔机的拆卸 (50)第七篇塔机的使用 (54)第八篇塔机的维护保养 (64)附表一塔式起重机用钢丝绳明细表 (68)附表二各部润滑表 (68)附图一主电路图(参考) (69)附图二控制电路图(参考) (70)附图三平衡重施工图1(参考) (71)附图四平衡重施工图2(参考) (72)附件： (72)说明:本公司有权对产品进行更新、改造，用户所购产品的某些局部结构或部份参数可能与本说明书不符，敬请留意，并与本公司联系。

2005年版第一篇概述QTZ63(5013)塔式起重机,是由广东业豪机械制造有限公司根据最新标准JG/T5037-93<<塔式起重机分类>>设计的自升塔式起重机。

该机为水平起重臂架，小车变幅，上回转自升式多用途塔机，其最大工作幅度为50米，最大起重量为6吨，起重力矩符合最新塔式起重机基本参数。

该机的主要特色有：1、工作方式多，适用范围广。

该机有无斜撑固定基础式、带斜撑固定基础式、外墙附着式等工作方式，同时还可以根据需要变换臂长为44m、 38m,以适用于各种不同的施工对象。

无斜撑固定独立的起升高度为37.5m,附着式是在独立式的基础上, 增加标准节和附着装置而实现的，起升高度可达到140m,特殊订货请与广东业豪机械制造有限公司联系。

2、工作速度高，调速性能好，工作平稳可靠。

采用带有涡流制动器的三速电动机，使得起升机构获得理想的起升速度及荷重的慢就位。

小车牵引机构装有电磁盘式制动器，使工作机构速度高且制动平稳可靠。

采用液力偶合器和行星减速器驱动的回转机构，使得塔机回转起动、制动平稳，就位准确，安全可靠。

3、引进国外先进技术并国产化了的重量限制器、力矩限制器、高度限位器、幅度限位器、回转限位器、回转、牵引机构的制动器具等安全装置，以及小车防断绳、防断轴装置，使塔机能适用于各种不同的施工环境，确保塔机工作可靠。

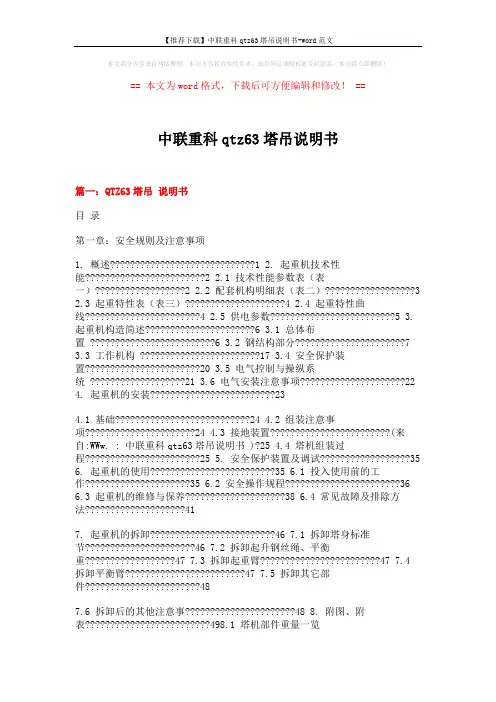

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==中联重科qtz63塔吊说明书篇一：QTZ63塔吊说明书目录第一章：安全规则及注意事项1. 概述?????????????????????????????12. 起重机技术性能????????????????????????2 2.1 技术性能参数表（表一）??????????????????2 2.2 配套机构明细表（表二）??????????????????3 2.3 起重特性表（表三）????????????????????4 2.4 起重特性曲线???????????????????????4 2.5 供电参数?????????????????????????53. 起重机构造简述??????????????????????6 3.1 总体布置 ?????????????????????????6 3.2 钢结构部分??????????????????????7 3.3 工作机构 ????????????????????????17 3.4 安全保护装置???????????????????????20 3.5 电气控制与操纵系统 ???????????????????21 3.6 电气安装注意事项?????????????????????22 4. 起重机的安装?????????????????????????234.1 基础???????????????????????????24 4.2 组装注意事项??????????????????????24 4.3 接地装置????????????????????????(来自:WWw. : 中联重科qtz63塔吊说明书 )?25 4.4 塔机组装过程???????????????????????255. 安全保护装置及调试??????????????????356. 起重机的使用?????????????????????????35 6.1 投入使用前的工作?????????????????????35 6.2 安全操作规程???????????????????????36 6.3 起重机的维修与保养????????????????????38 6.4 常见故障及排除方法????????????????????417. 起重机的拆卸?????????????????????????46 7.1 拆卸塔身标准节??????????????????????46 7.2 拆卸起升钢丝绳、平衡重??????????????????47 7.3 拆卸起重臂????????????????????????47 7.4 拆卸平衡臂????????????????????????47 7.5 拆卸其它部件???????????????????????487.6 拆卸后的其他注意事??????????????????????48 8. 附图、附表?????????????????????????498.1 塔机部件重量一览表???????????????????49 8.2 塔式起重机各部件润滑明细表???????????????50 8.3 易损件明细表??????????????????????51 8.4 轴承明细表???????????????????????52 8.5 基础图?????????????????????????538.6 拉杆示意图???????????????????????54 8.7 电气接线及原理图???????????????????????55 8.8 电气元件清单????????????????????56 9.使用说明书附录??????????????????????571、概述QTZ63塔式起重机是山东华夏集团有限公司生产制造的起重运输机械。

QTZ63塔吊说明书一、概述QTZ63塔吊是一种水平臂架、小车变幅、上回转自升式多用途塔式起重机，按照《塔式起重机》GB/T5031-2008及《塔式起重机设计规范》GB/T13752-1992标准设计制造，额定起重力矩为63吨·米，最大起重量6吨，最大工作幅度50米。

该机具有工作方式多、适用范围广、工作速度高、调速性能好、工作平稳可靠、安全装置齐全等特点，适用于高层大楼、居民住宅、高层工业建筑、大跨度工业厂房及采用滑模法施工的高大烟囱及筒仓等大型建筑工程中。

二、技术性能2.1 技术性能表---参数名称 ---参数值 ---备注 -----------------公称起重力矩 ---760 kN·m ----------工作幅度 ---2.5～50 m ----------最大额定起重量 ---6 t ----------最大幅度处额定起重量 ---1.3 t ----------起升高度 ---独立式40 m<br>附着式140 m ----------起升速度（四绳） ---8.5/40/80 m/min ----------起升速度（双绳） ---4.25/20/40 m/min ----------回转速度 ---0-0.6 r/min ----------变幅速度 ---44/22 m/min ----------加强标准节（7节） ---无缝钢管127×14<br>材质20钢 ---截面1600×1600×2500 mm -------标准节（9节） ---无缝钢管127×10<br>材质20钢 ---截面1600×1600×2500 mm -------电器 ---中德合资 ----------工作温度 ----20～40 ℃ ----------整机质量（以最长臂计算，平衡重除外） ---26186 kg -------2.2 主要机构技术数据2.2.1 起升机构起升机构采用带有涡流制动器的三速电动机，使得起升机构获得理想的起升速度及荷重的慢就位。

QTZ63自升塔式起重机使用说明书1、塔式起重机附着式工作状态的安装与拆卸1.1工作状况QTZ63塔式起重机附着工作时最大起升高度为120米。

附着工作时，可将底部部直接紧固在专用混凝土基础上，并在底架中心加上压重50吨，底架的安装尺寸见图5-1，混凝土结构及预备锚栓（见附图4）。

也可以将塔身节直接固定在已预先埋在混凝土基础中的脚柱上（见附图5）。

塔身中心距建筑物为3.5米，爬升时，应使得吊臂方向与建筑物平行，以便降、拆机。

1.2安装前的准备工作1.2.1混凝土基础的施工1.2.1.1用户和安装单位在安装QTZ63附着式塔机之前，应对塔吊底架的混凝土基础的强度和施工方法进行预先计算和确定。

下表所示是QTZ63塔机固定在基础上，塔机未采用附着装置前，塔机对基础产生的载荷值，在这种工作状况下，基础所受的载荷最大。

其中G——基础所受的垂直力W——基础所受的水平力M——基础所受的倾翻力矩1.2.1.2用户和安装单位根据给出的基础载荷按附图4进行混凝土基础的施工，同时保证四块承重钢板在一水平面上。

（若按附图5进行预埋脚柱的施工，首先，应将四个脚柱与一塔身节用螺栓连为一体。

然后，放到已经挖好的坑里用木楔将其固定并使得塔身节的端面保持小平，最后，布置钢筋浇灌混凝土）。

1.2.2建筑物附着处强度用户和安装单位在安装QTZ63附着式塔吊之前，应对建筑物附着点的确定和附着点的强度预先计算和确定。

塔机第一次附着距离地面30米，第二次附着未采用，第一附着架以上起重臂的高度为28米，此时建筑物受力最大，下表所示数值是这种工况下载F1F2F3F4附着式塔机的安装程序与行走式塔机基本相同，只是不需装主动合车、被动合车及电缆卷筒，其安装程序简述如下：1.3.1将底架十字梁吊装在专用混凝土基础上，装好四根水平撑杆，校正水平，拧紧螺栓，将底架固定在混凝土基础上。

1.3.2吊装塔身两节标准节A，并用螺栓与下部结构连接。

（若基础为预埋脚柱，则从这一步骤开始，并改为吊装三节标准节A ）。

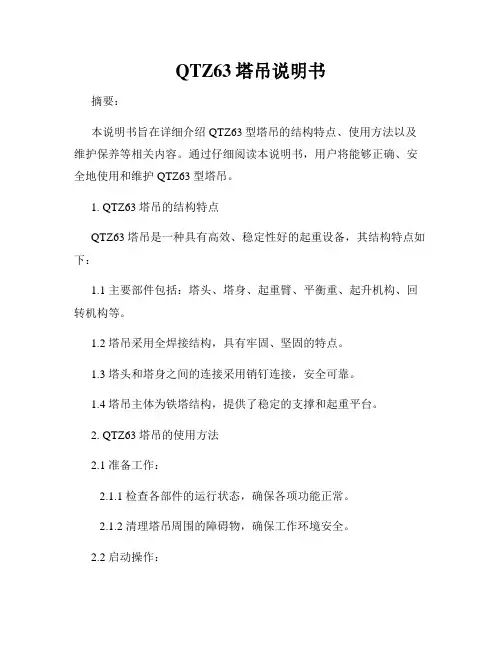

QTZ63塔吊说明书摘要：本说明书旨在详细介绍QTZ63型塔吊的结构特点、使用方法以及维护保养等相关内容。

通过仔细阅读本说明书，用户将能够正确、安全地使用和维护QTZ63型塔吊。

1. QTZ63塔吊的结构特点QTZ63塔吊是一种具有高效、稳定性好的起重设备，其结构特点如下：1.1 主要部件包括：塔头、塔身、起重臂、平衡重、起升机构、回转机构等。

1.2 塔吊采用全焊接结构，具有牢固、坚固的特点。

1.3 塔头和塔身之间的连接采用销钉连接，安全可靠。

1.4 塔吊主体为铁塔结构，提供了稳定的支撑和起重平台。

2. QTZ63塔吊的使用方法2.1 准备工作：2.1.1 检查各部件的运行状态，确保各项功能正常。

2.1.2 清理塔吊周围的障碍物，确保工作环境安全。

2.2 启动操作：2.2.1 打开电源开关，确保塔吊处于待机状态。

2.2.2 根据需要，在控制台上选择工作模式和起重参数。

2.2.3 启动起升机构和回转机构，将塔吊调整到所需位置。

2.3 起重作业：2.3.1 将起重物品稳固地连接到起重臂上，并确保吊具牢固可靠。

2.3.2 操作控制台，将起重臂缓慢升起并将物品准确放置到指定位置。

2.3.3 操作回转机构，将起重臂旋转到需要的方向。

2.4 停机操作：2.4.1 将起重臂和回转机构恢复到初始位置。

2.4.2 关闭电源开关，切断电源。

3. QTZ63塔吊的维护保养3.1 定期检查塔吊的各项功能是否正常，如发现故障及时修理。

3.2 清洁塔吊外观，定期涂抹防锈剂，保持表面光洁。

3.3 对塔吊的混凝土基础进行定期检查，如发现破损及时维修。

3.4 每次使用结束后，检查各部件是否完好，并及时清理工作环境。

结论：本说明书详细介绍了QTZ63塔吊的结构特点、使用方法和维护保养等相关内容。

用户在操作和维护塔吊时，应按照本说明书的要求进行操作，确保使用的安全和有效。

若有其他疑问或需要更多信息，请参考相关资料或联系厂家技术支持。

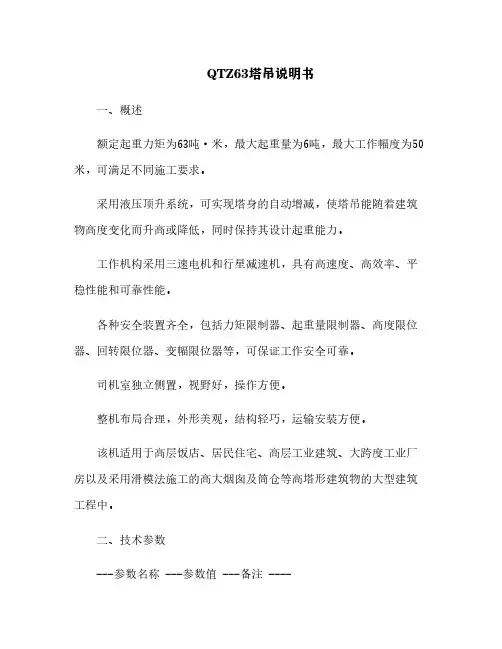

QTZ63塔吊说明书一、概述额定起重力矩为63吨·米，最大起重量为6吨，最大工作幅度为50米，可满足不同施工要求。

采用液压顶升系统，可实现塔身的自动增减，使塔吊能随着建筑物高度变化而升高或降低，同时保持其设计起重能力。

工作机构采用三速电机和行星减速机，具有高速度、高效率、平稳性能和可靠性能。

各种安全装置齐全，包括力矩限制器、起重量限制器、高度限位器、回转限位器、变幅限位器等，可保证工作安全可靠。

司机室独立侧置，视野好，操作方便。

整机布局合理，外形美观，结构轻巧，运输安装方便。

该机适用于高层饭店、居民住宅、高层工业建筑、大跨度工业厂房以及采用滑模法施工的高大烟囱及筒仓等高塔形建筑物的大型建筑工程中。

二、技术参数---参数名称 ---参数值 ---备注 -------:------: ---:----: ---:--: -------型号 ---QTZ63E ---改进序号 -------额定起重力矩 ---63 t·m ----------最大起重量 ---6 t ----------最大工作幅度 ---50 m ----------最小工作幅度 ---2 m ----------起升高度 ---固定式：40 m<br>附着式：140 m ----------起升机构 ---工作级别：M5<br>速度：α=2时8.5/40/80m/min<br>α=4时4.25/20/40 m/min<br>电机型号：YZTD225L2-4/8/32<br>功率：24/24/5.4 kW<br>转速：1410/710/150r/min<br>工作压力：<20 MPa ----------回转机构 ---工作级别：M4<br>转速：0.6r/min<br>电机型号：YZR132M1-6<br>功率：2×2.2 kW<br>转速：908 r/min ----------牵引机构 ---工作级别：M4<br>速度：44/22m/min<br>电机型号：YDEJ132S-8/4<br>功率：2.2/3.3kW<br>转速：750/1500 r/min ----------顶升机构 ---速度：0.5 m/min<br>电机型号：Y132S-4<br>功率：5.5 kW<br>转速：1440 r/min ----------平衡重 ---臂长50 m时13.55 t<br>臂长55 m时14.78 t ----------总功率 ---37.2 kW -------三、结构组成该机由金属结构、工作机构、液压顶升系统、电气控制系统和安全保护装置等组成，下面分别介绍各部分的结构特点和功能。

致用户感谢您选购和使用本公司的“中建”牌QT63（5013）塔式起重机！为了确保塔式起重机各阶段的安全，使您正确使用与维护该设备，我们要求在使用塔机前，请您必须认真阅读和理解本说明书的全部内容。

有关操作、维修人员必须具有强烈的安全意识，认真负责地切实遵守本说明书的规定，同时按适用的国家和地方有关的法律、法规、安全规程、保险要求及条例开展工作。

用户应在每个工作现场授权专人负责安全，杜绝一切事故隐患，以良好的工作质量确保塔式起重机使用安全。

本说明书文字及插图所涉及的尺寸、重量等数据因设计改进，与实物可能有所不同，以实物为准。

本使用说明书中标有“黑体”的语句，涉及到施工的安全，敬请注意。

本公司随着科学技术的进步，制造工艺的不断完善和改进，产品的某些局部结构或个别参数将有可能改变，我们将保持修改的权利，恕不另行通知，请用户谅解。

如有疑问，请与本公司联系！联系电话：制造许可证编号：TS2410793-2012出厂编号：出厂日期：2010年1月第二版QTZ63（5013）塔机使用说明书目录概述 (1)一、技术性能和主要外形尺寸 (3)二、主要部件结构特点 (8)三、立塔及升塔 (13)四、降塔及拆塔 (23)五、操作维修保养 (27)六、故障排除、易损件和润滑 (40)七、整机零部件发运清单 (44)附表1：装箱发货清单 (46)附表2：工具装箱明细表 (47)附件1：随机技术文件及附图清单 (48)附件2：塔式起重机安全操作规程 (49)附件3：塔式起重机驾驶员十不吊 (51)附图1：固定支腿基础 (52)附图2：底座基础 (53)附图3：井字底架基础 (54)附图4：平衡重Ⅰ (55)附图5：平衡重Ⅱ (56)附图6：平衡重长衬管 (57)附图7：吊环 (58)附图8：连接板 (59)附图9：平衡重长拉紧板 (60)附图10：底座安装图 (61)概述QTZ63（5013）型自升附着塔式起重机，是重庆中建机械制造有限公司按最新标准GB5144-2006《塔式起重机安全规程》和GB/T5031-2008《塔式起重机》设计和生产的新型塔式起重机。

目录第一章：安全规则及注意事项1.概述 (1)2.起重机技术性能 (2)2.1技术性能参数表（表一） (2)2.2配套机构明细表（表二） (3)2.3起重特性表（表三） (4)2.4起重特性曲线 (4)2.5供电参数 (5)3.起重机构造简述 (6)3.1 总体布置 (6)3.2钢结构部分 (7)3.3工作机构 (17)3.4 安全保护装置 (20)3.5电气控制与操纵系统 (21)3.6 电气安装注意事项 (22)4.起重机的安装 (23)4.1 基础 (24)4.2组装注意事项 (24)4.3 接地装置 (25)4.4 塔机组装过程 (25)5.安全保护装置及调试 (35)6.起重机的使用 (35)6.1 投入使用前的工作 (35)6.2 安全操作规程 (36)6.3 起重机的维修与保养 (38)6.4 常见故障及排除方法 (41)7.起重机的拆卸 (46)7.1 拆卸塔身标准节 (46)7.2 拆卸起升钢丝绳、平衡重 (47)7.3 拆卸起重臂 (47)7.4 拆卸平衡臂 (47)7.5 拆卸其它部件 (48)7.6 拆卸后的其他注意事 (48)8.附图、附表 (49)8.1塔机部件重量一览表 (49)8.2塔式起重机各部件润滑明细表 (50)8.3易损件明细表 (51)8.4轴承明细表 (52)8.5基础图 (53)8.6拉杆示意图 (54)8.7 电气接线及原理图 (55)8.8电气元件清单 (56)9.使用说明书附录 (57)1、概述QTZ63塔式起重机是山东华夏集团有限公司生产制造的起重运输机械。

该机为QTZ63公称起重力矩：760KN.m 工作幅度：2.5～50m 最大额定起重量：6t 最大幅度处额定起重量：1.3t 起升高度：独立式40m 附着式140m 起升速度：8.5/40/80m/min 4.25/20/40m/min 回转速度：0-0.6r/min 变幅速度：44/22m/min 加强标准节（7节）：无缝钢管127*14 材质20#钢标准节（9节）：无缝钢管127*10 材质20#钢截面1600*1600*2500 电器，中德合资。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==中联重科qtz63塔吊说明书篇一：QTZ63塔吊说明书目录第一章：安全规则及注意事项1. 概述?????????????????????????????12. 起重机技术性能????????????????????????2 2.1 技术性能参数表（表一）??????????????????2 2.2 配套机构明细表（表二）??????????????????3 2.3 起重特性表（表三）????????????????????4 2.4 起重特性曲线???????????????????????4 2.5 供电参数?????????????????????????53. 起重机构造简述??????????????????????6 3.1 总体布置 ?????????????????????????6 3.2 钢结构部分??????????????????????7 3.3 工作机构 ????????????????????????17 3.4 安全保护装置???????????????????????20 3.5 电气控制与操纵系统 ???????????????????21 3.6 电气安装注意事项?????????????????????22 4. 起重机的安装?????????????????????????234.1 基础???????????????????????????24 4.2 组装注意事项??????????????????????24 4.3 接地装置????????????????????????(来自:WWw. : 中联重科qtz63塔吊说明书 )?25 4.4 塔机组装过程???????????????????????255. 安全保护装置及调试??????????????????356. 起重机的使用?????????????????????????35 6.1 投入使用前的工作?????????????????????35 6.2 安全操作规程???????????????????????36 6.3 起重机的维修与保养????????????????????38 6.4 常见故障及排除方法????????????????????417. 起重机的拆卸?????????????????????????46 7.1 拆卸塔身标准节??????????????????????46 7.2 拆卸起升钢丝绳、平衡重??????????????????47 7.3 拆卸起重臂????????????????????????47 7.4 拆卸平衡臂????????????????????????47 7.5 拆卸其它部件???????????????????????487.6 拆卸后的其他注意事??????????????????????48 8. 附图、附表?????????????????????????498.1 塔机部件重量一览表???????????????????49 8.2 塔式起重机各部件润滑明细表???????????????50 8.3 易损件明细表??????????????????????51 8.4 轴承明细表???????????????????????52 8.5 基础图?????????????????????????538.6 拉杆示意图???????????????????????54 8.7 电气接线及原理图???????????????????????55 8.8 电气元件清单????????????????????56 9.使用说明书附录??????????????????????571、概述QTZ63塔式起重机是山东华夏集团有限公司生产制造的起重运输机械。

目录第一章概述 (2)第二章起重机技术性能 (5)第三章起重机构造简述 (8)第四章起重机固定式工作状态的安装与拆卸 (25)第五章起重机附着式工作状态的安装与拆卸 (46)第六章起重机的使用与操作 (50)第七章起重机的维护与保养 (56)第八章起重机常见故障与排除 (61)第九章其它 (63)第一章概述1.1 QTZ63E塔式起重机是由徐州建筑工程机械有限公司设计的新型建筑用塔式起重机，该机为水平臂架，小车变幅，上回转自升式多用途塔机。

其吊臂为50米、 55米两种臂长的组合，最大起重量为6吨，额定起重力矩为76吨·米。

该机主要特点如下：（1）上部采用液压顶升，来实现增加或减少塔身标准节，使塔机能随着建筑物高度变化而升高或降低，同时塔机的起重能力不因塔机的升高而降低。

（2）工作速度高，调整性能好，工作平稳，效率高；起升机构采用三速电机，和单速比减速箱，能实现重载低速，最高速度可达80m/min。

小车牵引机构：牵引小车在水平臂上变幅，其有良好的安装就位性能。

回转机构采用行星减速机，配置液力偶合器，承载能力高，起动制动平稳，工作可靠。

（3）工作范围大，工作方式多，适用对象广。

通过更换或增减一些部件及辅助装置，塔机可以获得固定，附着于建筑物两种工作方式，以满足不同的使用要求。

附着式的最大起升高度可达140米。

附着式起重机的塔身可直接安装在建筑物上或建筑物附近旁的混凝土基础上，为了减少塔身计算长度以保持其设计起重能力，设有五套附着装置。

第一附着装置距基础面33米，第二附着装置距离第一附着装置附着点是30米，第三附着装置距第二附着装置附着点是27米，第四附着装置距第三附着装置附着点是24米，第五附着装置距第四附着装置附着点是15米，附着点的高度可允许现场根据楼层的高度做些适当的调整。

塔机独立固定式工作，最大起升高度为40米。

（4）各种安全装置齐全，各机构均设有制动器，可保证工作安全可靠。

该机设有起升高度限位器，塔机回转限位器等安全装置。
