高级维修电工实操试卷习题.docx

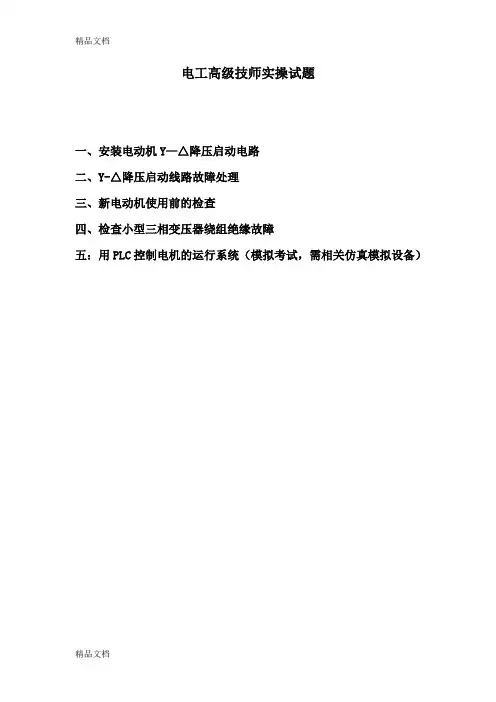

电工高级技师实操试题一、安装电动机Y—△降压启动电路二、Y-△降压启动线路故障处理三、新电动机使用前的检查四、检查小型三相变压器绕组绝缘故障五：用PLC控制电机的运行系统（模拟考试，需相关仿真模拟设备）一：安装电动机Y—△降压启动电路1、准备要求(1)设备准备(2)材料准备(3)工用具准备2、操作考核规定及说明（1）操作程序说明：1）主电路布线；2）控制电路布线；3）通电试验；4）清理现场。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作结果进行评分。

（4）测量技能说明：本项目主要测量考生对安装电动机Y—△降压启动电路操作的熟练程度。

3、考核时限（1）准备时间：1min（不计入考核时间）。

（2）正式操作时间：40min（3）提前完成操作不加分，到时停止操作考核。

4、评分记录表附图电动机Y—△降压启动控制电路试题名称：安装电动机Y—△降压启动电路考核时间：40min二：Y-△降压启动线路故障处理(按下SB3电动机发出异响转速急骤下降)一、操作准备1、场地准备（1）考核场地面积50m2整洁规范无干扰。

（2）考场安全设施齐全。

（3）有三相电源插座。

231、操作程序：（1）穿戴好劳保用品。

（2）准备好所需的工具。

（3）检查Y-△降压启动控制线路板及电动机。

（4）合上电源观察故障现象。

（5）根据所观察到的现象正确分析故障的原因。

（6）根据所分析到的故障原因，进行正确的检查核对。

（7）正确处理，排除故障。

（8）重新试车。

（9）清理现场收拾工具，摆放整齐。

2、规定说明（1）如操作违章，将停止考核。

（2）考核采用百分制，考核项目得分按组卷比例进行折算。

3、考核方式：实际操作；以操作过程与操作标准进行评分。

4、考核时限：（1）准备时间：3min（不计入考核时间）。

（2）正式操作时间：30min。

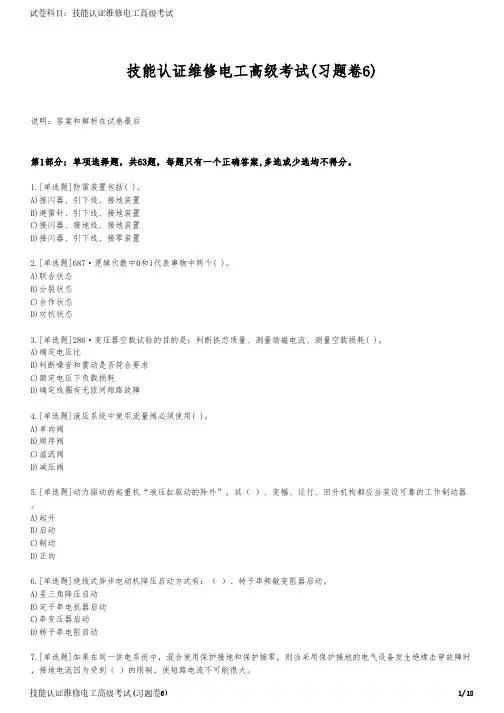

技能认证维修电工高级考试(习题卷6)说明：答案和解析在试卷最后第1部分：单项选择题，共63题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]防雷装置包括( )。

A)接闪器、引下线、接地装置B)避雷针、引下线、接地装置C)接闪器、接地线、接地装置D)接闪器、引下线、接零装置2.[单选题]687·逻辑代数中0和1代表事物中两个( )。

A)联合状态B)分裂状态C)合作状态D)对抗状态3.[单选题]286·变压器空载试验的目的是：判断铁芯质量、测量励磁电流、测量空载损耗( )。

A)确定电压比B)判断噪音和震动是否符合要求C)额定电压下负载损耗D)确定线圈有无匝间短路故障4.[单选题]液压系统中使用流量阀必须使用( )。

A)单向阀B)顺序阀C)溢流阀D)减压阀5.[单选题]动力驱动的起重机“液压缸驱动的除外”，其（ ）、变幅、运行、回升机构都应当装设可靠的工作制动器。

A)起升B)启动C)制动D)正向6.[单选题]绕线式异步电动机降压启动方式有：（ ）、转子串频敏变阻器启动。

A)星三角降压启动B)定子串电抗器启动C)串变压器启动D)转子串电阻启动7.[单选题]如果在同一供电系统中，混合使用保护接地和保护接零，则当采用保护接地的电气设备发生绝缘击穿故障时，接地电流因为受到（ ）的限制，使短路电流不可能很大。

A)电气设备绝缘电阻B)保护接地装置的接地电阻C)断路器额定电流D)电网电压8.[单选题]磁场的叠加：空间某点如果同时存在两个以上电流或磁体激发的磁场，则该点的磁感应强度是各电流或磁体在该点激发的磁场的磁感应强度的( )。

A)矢量差B)代数和C)矢量和D)不确定9.[单选题]283·正常工作线路杆塔属于起承力作用的杆塔有( )、 转角杆、终端杆。

A)直线杆B)分枝杆C)跨越杆D)耐张杆10.[单选题]( )是输电线路防雷保护的最基本和最有效的措施。

A)安装避雷器B)架设避雷针C)安装避雷针D)架设避雷线11.[单选题]变频器的主回路一般由( )组成。

注 意 事 项 一、本试卷依据2009年颁布的《维修电工》国家职业标准命制。

二、请根据试题考核要求，完成考试内容。

三、请服从考评人员指挥，保证考核安全顺利进行。

试题1、PLC 控制多种液体混合系统的设计、安装与调试考试时间：150分钟 考核方式：实操＋笔试 本题分值：40分 具体考核要点：PLC 控制多种液体混合系统的设计、安装与调试 （1）任务： 如图所示为多种液体混合系统参考图。

a) 初始状态，容量是空的，Y1,Y2,Y3,Y4为off ， L1,L2,L3 为 off ， 搅拌机M 为off 。

b) 启动按钮按下，Y1=ON ，液体A 进容器，当液体达到L3时，L3=ON ，Y1=OFF ，Y2=ON ，液体B 进入容器，当液体达到L2时，L2=ON ，Y2=OFF ，Y3=ON ，液体C 进入容器，当液面达到L1时，L1=ON ，Y3=OFF ，M 开始搅拌。

c) 搅拌到10秒后，M=OFF ，H=ON ，开始对液体加热。

d) 当温度达到一定时，T=ON ，H=OFF ，停止加热，Y4=ON ，放出混合液体。

e) 液面下降到L3后，L3=OFF ，过5秒，容器空，Y4=OFF 。

f) 要求中间隔5秒时间后，开始下一周期，如此循环。

图1.1.2-2 （2）要求：a) 工作方式设置：按下启动按钮后自动循环，按下停止按钮要在一个混合过程结束后才可停止。

b) 有必要的电气保护和互锁。

笔试部分：（1）PLC 从规模上分哪三种？ 考生答题不准超过此 线 地区姓名 单 位 名 称 准 考 证 号（）；（）；（）。

（2）正确使用工具；冲击电钻装卸钻头时有什么注意事项？（3）正确使用仪表；简述指针式万用表电阻挡的使用方法。

答:（4）安全文明生产，回答何为安全电压？答：操作部分：（5）电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC控制I/O口（输入/输出）接线图。

国家职业技能鉴定统一试卷高级维修电工技能试卷
姓名：学号：单位：成绩：
时间：120分钟
一、利用PLC指令设计十字交通灯控制程序，如图所示。

（55分）
控制要求如下：
（1）汽车道：横向绿灯（G）亮30S→绿灯闪3秒，每次1S→黄灯（Y）亮2S→红灯（R）亮35S；纵向红灯（R）亮35S→纵向绿灯（G）亮30S→绿灯闪3次，每次1S→黄灯亮2S。

（2）人行道：横向绿灯（G）亮30S→绿灯闪5次，每次1S→红灯（R）亮
35S；纵向红灯（R）亮35S→绿灯
（G）亮30S→绿灯闪5次，每次
1S。

按题目要求得交通灯的工作时序如图3-27所示。

要求：
1、根据十字交通灯控制要求画出I/O分配图。

（10分）
2、画出梯形图。

（15分）
3、写出指令表。

（10分）
4、将程序送入PLC，并试运行。

（20分）
二、变频器控制电动机运行（45分）
1、请画出变频器外部操作的接线图
(按钮用SB)。

（7分）
2、画出变频器15段多段速运行接线图。

（8分）
3、填写变频器15段多段速运行参数表（8分）
分）.
4、变频器技能操作（22分）
(以下题目只完成其中1题)
A题:利用PU面板控制电动机
45Hz运行,加速时间为10
秒,减速时间为3秒（17分）.
写出变频器参数输入的步
骤（5分）.
B题:利用外部按钮SB和电位器控
制电动机以45Hz运行,并设
置频率跳变区,当运行频率
在15--30Hz时以30Hz运行。

维修电工高级操作技能考核训练题试题1、继电—接触式控制线路的设计、安装与调试有一台生产设备用双速三相异步电动机拖动，双速三相异步电动机型号为YD123M-4/2，根据加工工艺要求电动机自动切换运转，并且具有过载保护、短路保护、失压保护和欠压保护，试设计出一个具有自动变速双速运转电气控制线路，并且进行安装与调试。

考核要求：（1）电路设计：根据提出的电气控制要求，正确绘出电路图。

按你所设计的电路图，提出主要材料单。

（2）元件安装：按所给的材料和图绘图纸的要求，正确利用工具和仪表，熟练地安装电气元件，元件在配线板上，布置要合理，安装要准确、紧固，按钮盒不固定在板上。

（3）布线：接线要求美观、紧固、无毛刺，导线要进行线槽。

电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子。

（4）通电试验：正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功，并注意人身和设备安全。

（5）满分40分，考试时间240分钟。

试题2、用双踪示波器测量交流信号的峰-峰值考核要求：（1）用双踪示波器测量由低频信号发生器发出的1000赫兹交流信号的峰—峰值。

（2）满分10分，考核时间20分钟。

否定项：损坏仪器、仪表，扣10分。

试题3、写出三相异步电动机的工作原理考核要求：（1）准备工作：教具、演示工具准备齐全。

A4纸一张。

（2）讲课：①主题明确、重点突出。

②语言清晰、自然，用词正确。

（3）满分10分，考核时间45分钟。

否定项：指导内容不正确或不能正确表达其内容，扣10分。

试题4、用PLC改造三相异步电动机星三角电路控制电路，并且进行安装与调试考核要求：（1）电路设计：根据给定的继电控制电路图，列出PLC控制I/O口（输入/输出）元件地址分配表，设计梯形图及PLC控制I/O口（输入/输出）接线图，根据梯形图，列出指令表。

（2）安装与接线：①按PLC控制I/O口（输入/输出）接线图在模拟配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要进行线槽，导线要有端子标号，引出端要用别径压端子。

技能认证维修电工高级考试(习题卷5)第1部分：单项选择题，共63题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]三相对称电路是指( )A)三相电源对称的电路B)三相负载对称的电路C)三相电源和三相负载都是对称的电路D)三相电源对称和三相负载阻抗相等的电路答案:C解析:2.[单选题]国家鼓励和支持利用可再生能源和( )发电。

A)磁场能B)机械能C)清洁能源D)化学能答案:C解析:3.[单选题]17·为了降低铁芯中的( )，叠片间要互相绝缘。

A)涡流损耗B)空载损耗C)短路损耗D)无功损耗答案:A解析:4.[单选题]390·一个人在无人监督的情况下，能够自觉按道德要求行事的修养境界是( )。

A)诚信B)仁义C)反思D)慎独答案:D解析:5.[单选题]电工高空作业必须要借助于专用的登高工具.正确选择登高工具,熟练掌握各种登高工具的使用方法,是确保电工安全作业的重要条件之一.常用的登高工具有( )。

A)梯子、腰带、脚扣B)腰带、保险绳、腰绳C)梯子、脚踏板、保险绳D)梯子、脚踏板、脚扣答案:D解析:答案:D解析:7.[单选题]电流型变频器中间直流环节采用( )。

A)高阻抗电感B)大电容C)阻容D)π型答案:A解析:8.[单选题]变频器按控制方式分为：U/F控制变频器；（ ）；VC控制变频器、A)PAM变频器B)SF控制变频器C)PWM变频器D)交交变频器答案:B解析:9.[单选题]若在C.PU属性中将周期/时钟存储器的地址设为100字节，则M100.3所存储的时钟脉冲频率是（ ）。

A)1B)2C)5D)10答案:B解析:10.[单选题]单相可控整流电路调试中要注意输出、输入回路的（ ）变化是否对应、有无局部短路及发热现象。

A)电压B)电流C)触发电压D)关断时间答案:B解析:11.[单选题]电气设备的巡视一般应由( )进行。

A)1人B)2人C)3人D)4人答案:B解析:12.[单选题]起重作业时，遇到超过（ ）级以上的大风或大雨、大雪、大雾等恶劣天气时，应停止露天作业。

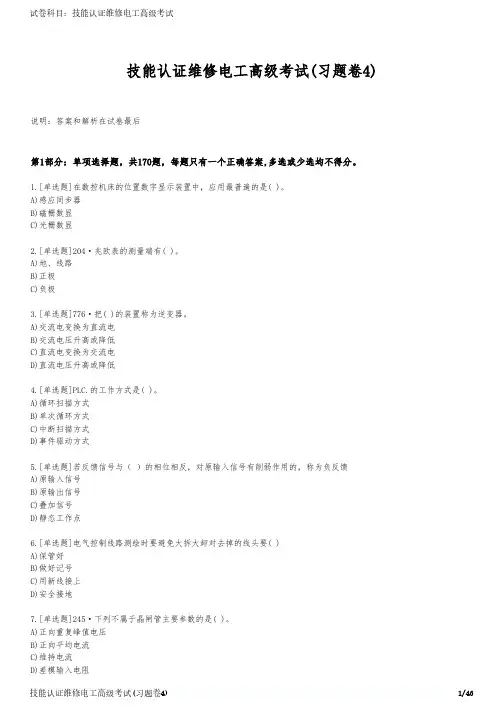

技能认证维修电工高级考试(习题卷4)说明：答案和解析在试卷最后第1部分：单项选择题，共170题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]在数控机床的位置数字显示装置中，应用最普遍的是( )。

A)感应同步器B)磁栅数显C)光栅数显2.[单选题]204·兆欧表的测量端有( )。

A)地、线路B)正极C)负极3.[单选题]776·把( )的装置称为逆变器。

A)交流电变换为直流电B)交流电压升高或降低C)直流电变换为交流电D)直流电压升高或降低4.[单选题]PLC.的工作方式是( )。

A)循环扫描方式B)单次循环方式C)中断扫描方式D)事件驱动方式5.[单选题]若反馈信号与（ ）的相位相反，对原输入信号有削弱作用的，称为负反馈A)原输入信号B)原输出信号C)叠加信号D)静态工作点6.[单选题]电气控制线路测绘时要避免大拆大卸对去掉的线头要( )A)保管好B)做好记号C)用新线接上D)安全接地7.[单选题]245·下列不属于晶闸管主要参数的是( )。

A)正向重复峰值电压B)正向平均电流C)维持电流D)差模输入电阻8.[单选题]机床电路中如发生（ ）故障，可迅速切断电源，保护其他电气元件和线路不受损坏。

A)短路B)漏电C)机械D)漏油9.[单选题]对转动惯量较大的负载，步进电动机启动时失步，原因可能是( )A)电动机过大B)启动频率过低C)启动频率过高D)负载过大10.[单选题]在PC.中，可以通过编程器修改或增删的是( )。

A)系统程序B)用户程序C)工作程序D)任何程序11.[单选题]在晶闸管斩波器中，保持晶闸管触发频率不变，改变晶闸管导通的时间从而改变直流平均电压值的控制方式叫( )。

A)定频调宽法B)定宽调频法C)定频定宽法D)调频调宽法12.[单选题]起重机械按构造特征分：有（ ）和臂架式起重机。

A)装卸机B)桥式起重机C)建筑起重机D)架桥机13.[单选题]在使用FX2N系列 PLC 程序控制交通灯时，将相对方向的同色灯并联起来，是为了( )A)减少输出电流B)节省PLC输出口C)提高输出电压D)提高工作可靠性14.[单选题]一只三极管的型号为 3A、D.6，其中 A、 表示( )。

电工高级技师实操试题一、安装电动机Y—△降压启动电路二、Y-△降压启动线路故障处理三、新电动机使用前的检查四、检查小型三相变压器绕组绝缘故障五：用PLC控制电机的运行系统（模拟考试，需相关仿真模拟设备）一：安装电动机Y—△降压启动电路1、准备要求(1)设备准备(2)材料准备(3)工用具准备2、操作考核规定及说明（1）操作程序说明：1）主电路布线；2）控制电路布线；3）通电试验；4）清理现场。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作结果进行评分。

（4）测量技能说明：本项目主要测量考生对安装电动机Y—△降压启动电路操作的熟练程度。

3、考核时限（1）准备时间：1min（不计入考核时间）。

（2）正式操作时间：40min（3）提前完成操作不加分，到时停止操作考核。

4、评分记录表附图电动机Y—△降压启动控制电路试题名称：安装电动机Y—△降压启动电路考核时间：40min二：Y-△降压启动线路故障处理(按下SB3电动机发出异响转速急骤下降)一、操作准备1、场地准备（1）考核场地面积50m2整洁规范无干扰。

（2）考场安全设施齐全。

（3）有三相电源插座。

231、操作程序：（1）穿戴好劳保用品。

（2）准备好所需的工具。

（3）检查Y-△降压启动控制线路板及电动机。

（4）合上电源观察故障现象。

（5）根据所观察到的现象正确分析故障的原因。

（6）根据所分析到的故障原因，进行正确的检查核对。

（7）正确处理，排除故障。

（8）重新试车。

（9）清理现场收拾工具，摆放整齐。

2、规定说明（1）如操作违章，将停止考核。

（2）考核采用百分制，考核项目得分按组卷比例进行折算。

3、考核方式：实际操作；以操作过程与操作标准进行评分。

4、考核时限：（1）准备时间：3min（不计入考核时间）。

（2）正式操作时间：30min。

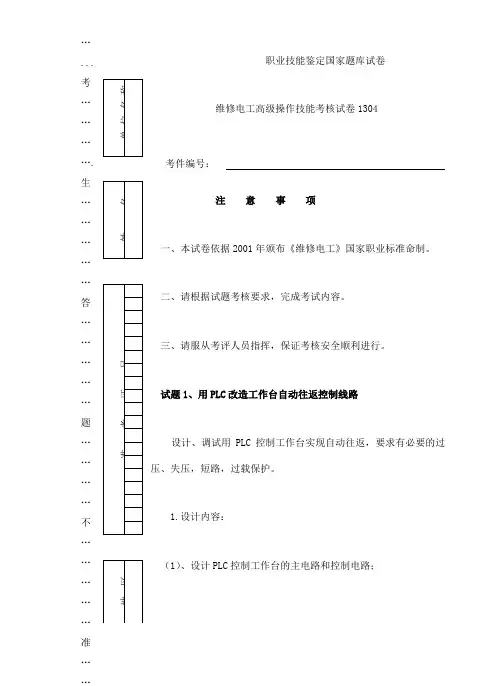

职业技能鉴定国家题库试卷维修电工高级操作技能考核试卷1304考件编号：注 意 事 项一、本试卷依据2001年颁布《维修电工》国家职业标准命制。

二、请根据试题考核要求，完成考试内容。

三、请服从考评人员指挥，保证考核安全顺利进行。

试题1、用PLC 改造工作台自动往返控制线路设计、调试用PLC 控制工作台实现自动往返，要求有必要的过压、失压，短路，过载保护。

1.设计内容：（1）、设计PLC 控制工作台的主电路和控制电路；…...考………….生……………答……………题…………不……………准…（2）、电路应具有必要的短路、过载、电气联锁保护。

2、考核要求：（1）写出I/O点分配表，画出外围接线图。

（2）设计梯形图与指令表。

（3）输入程序并调试。

（4）满分30分，考核时间:60分钟。

试题2、继电-接触式控制线路的设计、安装与调试：1、内容及操作要求：有一台生产设备用双速三相异步电动机拖动，型号为YD123M-4/2,6.5Kw/8Kw,△/2Y,13.8A/17.1A,450/2880r/min,根据加工工艺要求电动机自动切换运转，并且具有过载、短路、欠压、失压保护等。

试设计出继电-接触式控制线路，并安装与调试。

2、考核要求：(1)按设计的电路配齐元件，并检测筛选出技术参数合适的元件。

(2)按图安装并调试。

(3)检查线路，通电对电路进行调试。

(4)本题满分30分，考核时间120分钟。

试题3、检修继电-接触式控制线路电气线路故障在继电-接触式控制线路电气线路的控制回路中设隐蔽故障2处，考生向考评员询问故障现象时，故障现象可以告诉考生，考生必须单独排除故障。

考核要求（1）根据故障现象，在电气控制线路图上分析故障可能产生的原因，确定故障发生的范围。

（2）正确使用工具和仪表。

（3）在考核过程中，带电进行检修时，注意人身和设备的安全。

（4）满分30分，考试时间30分钟。

否定项：故障检修得分未达15分者，本次鉴定操作考核视为不通过。

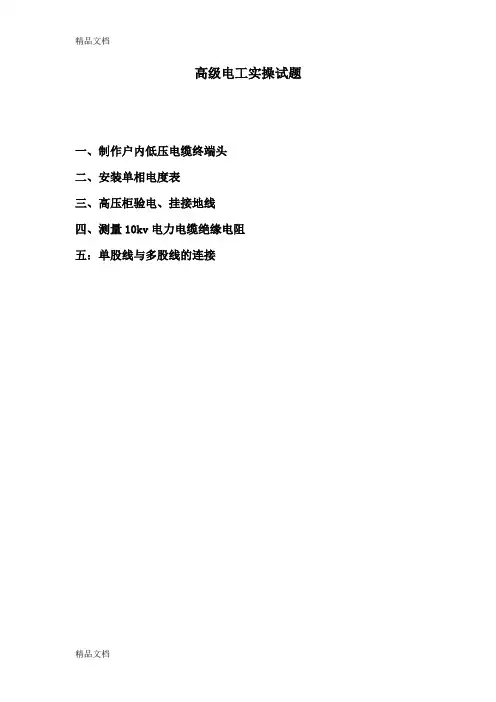

高级电工实操试题一、制作户内低压电缆终端头二、安装单相电度表三、高压柜验电、挂接地线四、测量10kv电力电缆绝缘电阻五：单股线与多股线的连接一：制作户内低压电缆终端头1、准备要求（1）材料准备2、操作考核规定及说明（1）操作程序说明：1）准备工作；2）剖削电缆绝缘层；3）制作电缆头并作绝缘处理；4）清理现场。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（过程型），考核过程按评分标准及操作过程进行评分。

（4）测量技能说明：本项目主要测量考生对制作低压电缆头的熟练程度。

3、考核时限（1）准备时间：1min（不计入考核时间）。

（2）正式操作时间15min。

（3）提前完成操作不加分，到时停止操作考核。

4、评分记录表试题名称：制作户内低压电缆终端头考核时间15min二：安装单相电度表1、准备要求（1）设备准备（2）材料准备（2、操作考核规定及说明（1）操作程序说明：1）安装电路；2）通电试验；3）清理现场；4）安全文明操作。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作过程进行评分。

（4）测量技能说明：本项目主要测量考生对安装单相电度表的熟练程度。

3、考核时限（1）准备时间：1min（不计入考核时间）。

（2）正式操作时间：15min。

（3）提前完成操作不加分，到时停止操作考核。

4、评分记录表附图单相电度表试题名称：安装单相电度表考核时间：15min三：高压柜验电、挂接地线1、准备要求2、操作考核规定及说明（1）操作程序说明：1）准备工作；；2）听指令检查验电器、接地线；3）开高压柜；4）验电；5）挂接地线；6）拆接地线；7）清理现场。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按评定比重进行折算。

维修电工等级鉴定--高级电工实操试题高级电工实操试题一、制作户内低压电缆终端头二、安装单相电度表三、高压柜验电、挂接地线四、测量10kv电力电缆绝缘电阻五：单股线与多股线的连接一：制作户内低压电缆终端头1、准备要求 （1）材料准备 （2）工用具准备 序 号 名 称 规 格 数 量 备 注1 电工刀、钢丝钳、尖嘴钳各1把 2 擦布 1块 3 绝缘胶带 A 级 1卷 4防水胶带1卷2、操作考核规定及说明 （1）操作程序说明： 1）准备工作； 2）剖削电缆绝缘层；3）制作电缆头并作绝缘处理；4）清理现场。

（2）考核规定说明：序号名 称 规 格 数 量 备 注1低压四芯电缆16 mm2及以上1m1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（过程型），考核过程按评分标准及操作过程进行评分。

（4）测量技能说明：本项目主要测量考生对制作低压电缆头的熟练程度。

3、考核时限（1）准备时间：1min（不计入考核时间）。

（2）正式操作时间15min。

（3）提前完成操作不加分，到时停止操作考核。

4、评分记录表试题名称：制作户内低压电缆终端头考核时间15min 序号 考核 内容 评 分 要 素 配分 评 分 标 准 检测 结果 扣分 得 分备注1 准备 工作工用具准备 6 少选或错选一件扣1分 2 剖削电缆护套 用电工刀具45°角切入； 25°角平推剖削电缆绝缘层 21 未45°角切入导线扣7分 未25°角平推剖削电缆绝缘层扣7分 导线绝缘层剖削过长或过短扣7分3 制作 电缆头 制作电缆头 31 钢铠未处理干净扣10分 未保留内衬垫层扣10分 未制作成伞形扣11分4 恢复 绝缘 恢复绝缘 42 包缠绝缘未采用斜叠法扣 7分包缠时绝缘带未在绝缘层前15～30毫米处开始扣7分 未从左向右，每圈压叠半幅带宽扣7分绝缘胶带包缠不紧密扣7分 里层未用绝缘胶带缠绕7分 外层未用防水胶带缠绕扣7分5 清理现场清理现场未清理现场从总分中扣5分6 安全文明操作按国家或企业颁发有关安全规定执行操作每违反一项规定从总分中扣5分，严重违规取消考核7 考核时限在规定时间内完成到时停止操作考核合计100二：安装单相电度表1、准备要求（1）设备准备序号名称规格数量备注1 单相电度表DD862 1块2 高分断小型断路器NB1-63 10A2极1个3 灯泡220V 15W 1只4 灯座10A 1只5 三相四线插头NO：199 1个6 数字式万用表DT890 1块（2）材料准备序号名称规格数量备注1 塑铜线 1.5 mm2 10米2 多股绝缘塑料导线 2.5 mm2各5米黄、绿、红、蓝色3 细木工板40cm×50cm 1块4 自攻螺丝长度20 mm 20个5 端子排JD-1020 30节380 V、10 A （3）工用具准备序号名称规格数量备注1 一字螺钉旋具1把2 十字螺钉旋具1把3 尖嘴钳1把4 剥线钳1把5 低压验电器500V 1个6 线手套1副2、操作考核规定及说明（1）操作程序说明：1）安装电路；2）通电试验；3）清理现场；4）安全文明操作。

维修电工高级技能鉴定试题职业技能鉴定实施方案鉴定职业维修电工鉴定等级高级编制人审核人申报日期2007.12. 16.南京市国家职业技能鉴定所（章）目录一、理论考场安排表 (3)二、技能考场安排表 (3)三、技能鉴定细目表 (4)四、操作技能考核试题表 (5)五、操作技能考核试卷(2套) (6)1、操作技能考核试卷（样卷） (7)2、考核准备通知单 (9)3、考核试卷(一)\(二) (10)4、评分记录表（一） (12)5、评分记录表（二） (13)6、评分记录表（三） (14)7、评分记录表（四） (15)8、评分记录表（五） (16)9、总评成绩表 (19)六、理论知识考试试卷（略）--二三-考核地点：南京机电职业技术学院中央北路69号实训中心注意事项：1、工作人员报到时间：2006.12.28.29. 上午:7:40 下午:12:402、考生报到、抽签时间：2006.12.28 .29. 上午:7:50 下午:12:50维修电工(高级)技能鉴定细目表鉴定范围分值测量模块比重鉴定细目试题选择考核方式考核时间min理论知识100 一、专业知识5 0/0 职业道德鉴定中心统一命题闭卷笔试120300/0基础知识650/0相关知识操作技能100安装调试故障排除600/0用PLC控制四极电动机顺序延时起动及顺序延时停止鉴定机构命题现场操作240用PLC控制送料小车往反工作程序PLC应用40 0/0编制PLC控制四极电动机顺序延时起动及顺序延时停止梯型图鉴定机构命题现场操作编制PLC控制送料小车往反工作程序梯型图考核评分要求：1、考生必须通过上述2个模块考核；2、每个模块成绩达该项考核满分的600/0以上为合格，各模块成绩不合格者允许补考一次；3、操作技能鉴定考核成绩为2个模块累计得分，满分为100分，各模块成绩实得分按所鉴定比重计分。

维修电工（高级）操作技能鉴定试题表测量模块鉴定比重试题名称试题编号考试时间min安装调试故障排除600/0用PLC控制四极电动机顺序延时起动及顺序延时停止DWG01-001240 用PLC控制送料小车往返工作程序DWG01-002PLC应用400/0编制PLC控制四极电动机顺序延时起动及顺序延时停止梯型图DWG02-001编制PLC控制送料小车往返工作程序梯型图DWG02-001维修电工（高级）操作技能考试试卷考生姓名: 准考证号:测试模块:安装调试、故障排除。

维修电工（高级工）实操题库目录高级技能操作鉴定要素细目表 (2)高级技能操作试题 (3)技能操作鉴定要素细目表行业：海洋石油工种：维修电工等级：高级工鉴定方式：技能操作技能操作试题AA001安装工作台自动往返电路 （一）考核要求 1、考核内容按照原理图（见附图）及相关的规定和工艺要求进行准备元器件，完成电路安装、接线、调试。

2、考核时限（1）准备时间：3min ，完成工用具、元器件检查、准备。

（2）操作时间：135min ，,从正式操作开始计时，到时停止操作。

3、其他要求（1）本场考试主线路使用红色电线、控制线路使用黑色电线，采用线槽布线。

（2）在考试时限内，经现场考评员同意后，允许上电调试。

该调试过程中出现严重设备损坏或不安全行为现象终止考试。

（3）交卷后考生不再调试。

附图：工作台自动往返电路挡铁2挡铁1（二）考核要点AA002安装两地正反转电路（一）考核要求1、考核内容按照原理图（见附图）及相关的规定和工艺要求进行准备元器件，完成电路安装、接线、调试。

2、考核时限（1）准备时间：3min，完成工用具、元器件检查、准备。

（2）操作时间：135min，,从正式操作开始计时，到时停止操作。

3、其他要求（1）本场考试主线路使用红色电线、控制线路使用黑色电线，采用线槽布线，按钮盒线路须经过接线排。

（2）在考试时限内，经现场考评员同意后，允许上电调试。

该调试过程中出现严重设备损坏或不安全行为现象终止考试。

（3）交卷后考生不再调试。

附图：两地正反转电路（二）考核要点AA003安装三速电动机电路（一）考核要求1、考核内容按照原理图（见附图）及相关的规定和工艺要求进行准备元器件，完成电路安装、接线、调试。

2、考核时限（1）准备时间：3min，完成工用具、元器件检查、准备。

（2）操作时间：120min，,从正式操作开始计时，到时停止操作。

3、其他要求（1）本场考试主线路使用红色电线、控制线路使用黑色电线，采用线槽布线。

职业技能自主鉴定实操考试题库化工检修电工（高级）题目一：正反转点动、启动控制线路1、实验所需电气元件明细表：控制线路的动作过程是：（1）正转启动控制合上电源开关QF，按正转起动按钮SB2，正转控制回路接通，KM1的线圈通电动作，其常开触头闭合自锁、常闭触头断开对KM2联锁，同时主触头闭合，主电路按U1、V1、W1相序接通，电动机正转。

（2）正转点动控制合上电源开关QF，按点动按钮SB4，触头SB4（3-4）接通，KM1线圈通电动作，电动机正转，此时触头SB4（3-6）断开，KM1不能自锁；松开SB4，SB4（3-4）先断开，SB4（3-6）后闭合，KM1失电释放，电机停止。

（3）反转启动控制合上电源开关QF，按反转起动按钮SB3，反转控制回路接通，KM2的线圈通电动作，其常开触头闭合自锁、常闭触头断开对KM1联锁，同时主触头闭合，主电路按W1、V1、U1相序接通，电动机反转。

（4）反转点动控制合上电源开关QF，按点动按钮SB5，触头SB5（3-7）接通，KM2线圈通电动作，电动机反转，此时触头SB5（3-9）断开，KM2不能自锁；松开SB5，SB5（3-7）先断开，SB5（3-9）后闭合，KM1失电释放，电机停止。

题目二：异步电动机反接制动控制线路1、操作所需电器元件明细表启动过程：按下启动按钮SB2，KM1线圈得电吸合，并通过触点KM1（1-2）自锁，同时常闭触点KM1（4-5）断开，切断KM2线圈电路；KM1主触头闭合接通电动机M的电源，电动机起动，当电机转速提升到一定值时，速度继电器SR的触点SR（U2-4）闭合，为停止时的反接制动做准备。

反接制动的控制过程：按下停止按钮SB1，KM1断电释放，KM1主触头断开，电动机M暂时失电，电动机由于惯性仍保持较高的速度，速度继电器触点SR（U2-4）还不能断开，此时KM1（4-5）已经恢复闭合，KM2线圈得电吸合，KM2主触头闭合，电动机M通过KM2主触头、电阻R反相接通电源，电动机转速迅速下降，当电动机转速下降到接近零时，速度继电器触点断开，KM2断电释放，电动机M失电，制动过程完成。

技能认证维修电工高级考试(习题卷4)第1部分：单项选择题，共63题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]S7-300 PLC.系统通电后，C.PU面板上“B.A、TF”指示灯亮，表示（ ）。

A)程序出错B)电池电压低C)输入模块故障D)输出模块故障答案:B解析:2.[单选题]20/5t桥式起重机电气线路的控制电路包括主令控制器SA4、紧急开关QS4、启动按钮SB 、过电流继电器 KC1 ~ KC5 、限位开关SQ1~SQ4、( )等。

A)电动机M1～M5B)电磁制动器YB1~YB6C)电阻器1R~5RD)欠电压继电器KV答案:D解析:3.[单选题]流动式起重机重力下降时，吊物的重量不得超过该工况下额定起重量的（ ），且应调节好下降速度，下降时不得采用紧急制动。

A)10%B)15%C)20%D)25%答案:C解析:4.[单选题]防止过电流的晶闸管保护装置常用的是( )。

A)快速熔断器保护B)阻容保护C)压敏电阻保护D)硒堆保护答案:A解析:5.[单选题]当线圈中的磁通増加时，感应电流产生的磁通与原磁通( )A)无任何关系B)大小相同C)方向相反D)方向相同答案:C解析:A)5人以上10人以下B)10人以上20人以下C)10人以上30人以下D)15人以上30人以下答案:C解析:7.[单选题]666·（ ）工作在反向击穿的情况下，管子两端才能保持稳定电压。

A)二极管B)稳压管C)三极管D)晶闸管答案:B解析:8.[单选题]三相异步电动机的缺点是( )。

A)结构复杂B)重量轻C)调速性能差D)转速低答案:C解析:9.[单选题]计算机系统软件包括：操作系统；各种语言的编译和解释程序；机器的监督管理、A)驱动程序备份软件B)故障的检测和诊断程序C)实时控制软件D)微软的Office软件答案:B解析:10.[单选题]657·晶闸管要求触发电路的触发脉冲必须与( )同步。

维修电工高级操作技能考核训练题试题1、继电—接触式控制线路的设计、安装与调试有一台生产设备用双速三相异步电动机拖动，双速三相异步电动机型号为YD123M-4/2，根据加工工艺要求电动机自动切换运转，并且具有过载保护、短路保护、失压保护和欠压保护，试设计出一个具有自动变速双速运转电气控制线路，并且进行安装与调试。

考核要求：（1）电路设计：根据提出的电气控制要求，正确绘出电路图。

按你所设计的电路图，提出主要材料单。

（2）元件安装：按所给的材料和图绘图纸的要求，正确利用工具和仪表，熟练地安装电气元件，元件在配线板上，布置要合理，安装要准确、紧固，按钮盒不固定在板上。

（3）布线：接线要求美观、紧固、无毛刺，导线要进行线槽。

电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子。

（4）通电试验：正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功，并注意人身和设备安全。

（5）满分40分，考试时间240分钟。

试题2、用双踪示波器测量交流信号的峰-峰值考核要求：（1）用双踪示波器测量由低频信号发生器发出的1000赫兹交流信号的峰—峰值。

（2）满分10分，考核时间20分钟。

否定项：损坏仪器、仪表，扣10分。

试题3、写出三相异步电动机的工作原理考核要求：（1）准备工作：教具、演示工具准备齐全。

A4纸一张。

（2）讲课：①主题明确、重点突出。

②语言清晰、自然，用词正确。

（3）满分10分，考核时间45分钟。

否定项：指导内容不正确或不能正确表达其内容，扣10分。

试题4、用PLC改造三相异步电动机星三角电路控制电路，并且进行安装与调试考核要求：（1）电路设计：根据给定的继电控制电路图，列出PLC控制I/O口（输入/输出）元件地址分配表，设计梯形图及PLC控制I/O口（输入/输出）接线图，根据梯形图，列出指令表。

（2）安装与接线：①按PLC控制I/O口（输入/输出）接线图在模拟配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要进行线槽，导线要有端子标号，引出端要用别径压端子。
