工字钢、槽钢、角钢、H型钢截面特性

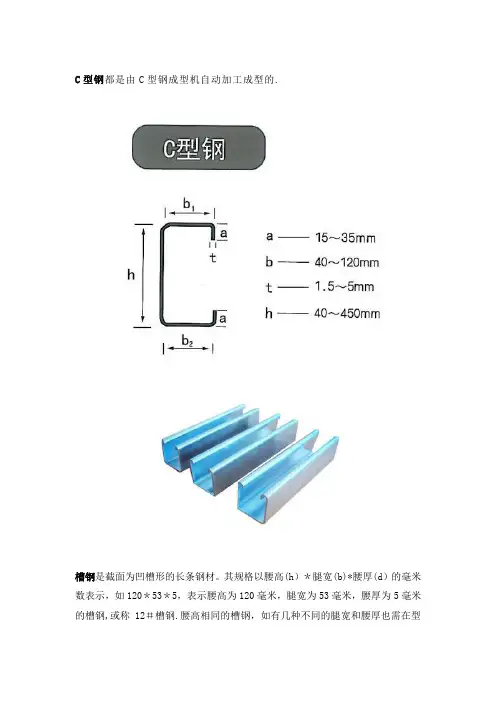

C型钢都是由C型钢成型机自动加工成型的。

槽钢是截面为凹槽形的长条钢材。

其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如120*53*5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢，或称12#槽钢。

腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。

工字钢也称钢梁（英文名称I Beam)，是截面为工字形的长条钢材。

工字钢分普通工字钢和轻型工字钢，H形钢三种。

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。

H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM)窄翼缘H型钢（HN）薄壁H型钢（HT）H型钢桩（HU）工字钢 HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、 h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

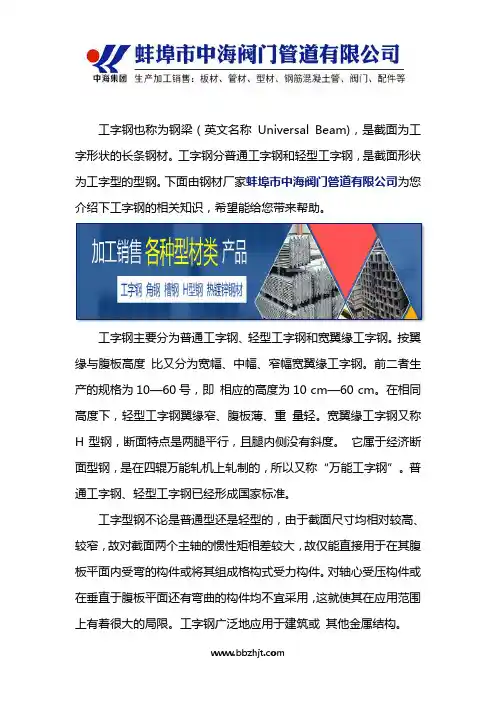

工字钢也称为钢梁（英文名称Universal Beam)，是截面为工字形状的长条钢材。

工字钢分普通工字钢和轻型工字钢，是截面形状为工字型的型钢。

下面由钢材厂家蚌埠市中海阀门管道有限公司为您介绍下工字钢的相关知识，希望能给您带来帮助。

工字钢主要分为普通工字钢、轻型工字钢和宽翼缘工字钢。

按翼缘与腹板高度比又分为宽幅、中幅、窄幅宽翼缘工字钢。

前二者生产的规格为10—60号，即相应的高度为10 cm—60 cm。

在相同高度下，轻型工字钢翼缘窄、腹板薄、重量轻。

宽翼缘工字钢又称H型钢，断面特点是两腿平行，且腿内侧没有斜度。

它属于经济断面型钢，是在四辊万能轧机上轧制的，所以又称“万能工字钢”。

普通工字钢、轻型工字钢已经形成国家标准。

工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主轴的惯性矩相差较大，故仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

工字钢广泛地应用于建筑或其他金属结构。

普通工字钢，轻型工字钢，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，这就使其在应用范围上有着很大的局限。

工字钢的使用应依据设计图纸的要求进行选用。

在结构设计中选用工字钢应依据其力学性能，化学性能，可焊性能，结构尺寸等选择合理的工字钢进行使用。

其规格以高×腿厚×腰厚表示，也可用号数表示规格的主要尺寸。

如18号工字钢，表示高为18 cm的工字钢。

若高度相同的工字钢，则可在号数后面加注角码a或b或c予以表示，如36a、36b、36c等。

它分为普通工字钢、轻型工字钢和宽翼缘工字钢。

按翼缘与腹板高度比又分为宽幅、中幅、窄幅宽翼缘工字钢。

前二者生产的规格为10—60号，即相应的高度为10 cm—60 cm。

蚌埠市中海阀门管道有限公司是中海集团的创始公司，业务范围包括：钢材加工及销售、钢材物流储备及配送、金融担保、机床制造、PCCP钢筒混凝土管、钢筋混凝土管、机械产品设计及加工等，客户群体遍及全国和全球部分地区。

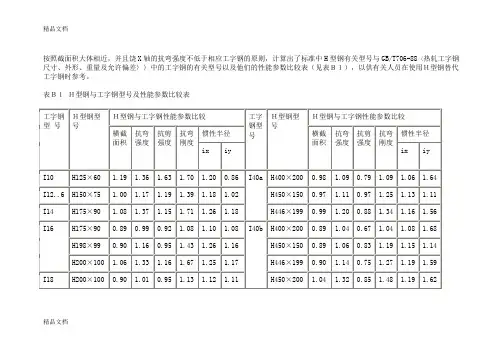

按照截面积大体相近，并且饶X轴的抗弯强度不低于相应工字钢的原则，计算出了标准中H型钢有关型号与GB/T706-88〈热轧工字钢尺寸、外形、重量及允许偏差〉〉中的工字钢的有关型号以及他们的性能参数比较表（见表Ｂ１），以供有关人员在使用Ｈ型钢替代工字钢时参考。

表Ｂ１Ｈ型钢与工字钢型号及性能参数比较表精品文档精品文档精品文档热轧普通工字钢型号H B d t A Iy(mm4) Ix(mm4)普工10 100 68 4.5 7.6 1433 328000 2450000普工12.6 126 74 5 8.4 1810 469000 48普工14 140 80 5.5 9.1 2150 643000 7120000普工16 160 88 6 9.9 2611 93100011270000精品文档普工18 180 94 6.5 10.7 3074 1229000 16690000普工20a 200 100 7 11.4 3555 1579000 23690000普工20b 200 102 9 11.4 3955 1690000 25020000普工22a 220 110 7.5 12.3 4210 2259000 34060000普工22b 220 112 9.5 12.3 4650 2402000 35830000普工25a 250 116 8 13 4851 2804000 50170000普工25b 250 118 10 13 5351 2973000 52780000普工28a 280 122 8.5 13.7 5537 3441000 71150000普工28b 280 124 10.5 13.7 6097 3638000 74810000普工32a 320 130 9.5 15 6712 4590000 110800000普工32b 320 132 11.5 15 7352 4838000 116260000普工32c 320 134 13.5 15 7992 5101000 121730000普工36a 360 136 10 15.8 7644 5549000 157960000精品文档普工36b 360 138 12 15.8 8364 5836000165740000普工36c 360 140 14 15.8 9084 6140000173510000普工40a 400 142 10.5 16.5 8607 6599000217140000普工40b 400 144 12.5 16.5 9407 6928000227810000普工40c 400 146 14.5 16.5 10207 7275000238470000普工45a 450 150 11.5 18 10240 8550000322410000普工45b 450 152 13.5 18 11140 8954000337590000普工45c 450 154 15.5 18 12040 9380000352780000普工50a 500 158 12 20 11925 11215000 46普工50b 500 160 14 20 12925 11714000 48普工50c 500 162 16 20 13925 12239000 50普工56a 560 166 12.5 21 13538 13658000 65普工56b 560 168 14.5 21 14658 14238000 68普工56c 560 170 16.5 21 15778 14848000 71普工63a 630 176 13 22 15459 17024000 94普工63b 630 178 15 22 16719 17707000 98普工63c 630 180 17 22 17979 18424000 10精品文档精品文档其中: H--高度(mm) B--翼缘宽(mm) d--腹板厚(mm) t--翼缘平均厚(mm)A--截面面积(mm2)热轧轻型工字钢型号 H B dt A Iy(mm4) Ix(mm4) 轻工10 100 55 4.5 7.2 1200 179000 1980000 轻工12 120 64 4.8 7.3 1470 279000 3500000 轻工14 140 73 4.9 7.5 1740 419000 5720000 轻工16 160 81 5 7.8 2020 586000 8730000 轻工18 180 90 5.1 8.1 2340 826000 12900000 轻工18a 180 100 5.1 8.3 2540 1140000 14300000 轻工20 200 100 5.2 8.4 2680 1150000 18400000 轻工20a 200 110 5.2 8.6 2890 1550000 20300000 轻工22 220 110 5.4 8.7 3060 1570000 25500000 轻工22a 220 120 5.4 8.9 3280 2060000 27900000 轻工24 240 1155.69.53480198000034600000轻工24a 240 125 5.6 9.8 3750 260000038000000轻工27 270 125 6 9.8 4020 260000050100000轻工27a 270 135 6 10.2 4320 337000055000000轻工30 300 135 6.5 10.2 4650 337000070800000轻工30a 300 145 6.5 10.7 4990 436000077800000轻工33 330 140 7 11.2 5380 419000098400000轻工36 360 145 7.5 12.3 6190 5160000133800000轻工40 400 155 8 13 7140 6660000189300000轻工45 450 160 8.6 14.2 8300 8070000274500000轻工50 500 170 9.5 15.2 9780 10400000 39轻工55 550 180 10.3 16.5 11400 13500000 55轻工60 600 190 11.1 17.8 13200 17200000 75轻工65 650 200 12 19.2 15300 21700000 10轻工70 700 210 13 20.8 17600 27300000 13轻工70a 700 210 15 24 20200 32400000 15轻工70b 700 210 17.5 28.2 23400 39100000 17精品文档其中: H--高度(mm) B--翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) A--截面面积(mm2)大通高频焊接工字钢型号A(cm2) Iy(cm4) Ix(cm4)100x50x2.3x3.2 535 6.68 90.71100x50x3.2x4.5 741 9.4 122.77100x100x6x8 2104 133.48 369.05120x120x3.2x4.5 1435 129.63 396.84120x120x4.5x6 1926 172.88 515.53150x75x3.2x4.5 1126 31.68 432.11150x100x3.2x4.5 1351 75.04 551.24150x100x4.5x6 1821 100.1 720.99150x150x4.5x6 2421 75.51 1032.21150x150x6x8 3204 98.67 1331.43200x100x3.2x4.5 1511 58.58 1045.92200x100x4.5x6 2046 78.08 1378.62200x100x6x8 2704 133.66 1786.89200x150x3.2x4.5 1961 253.18 1475.97200x150x4.5x6 2646 337.64 1943.34200x150x6x8 3504 450.33 2524.6200x200x6x8 4304 1067 3262.3250x125x3.2x4.5 1896 146.55 2068.56250x125x4.5x6 2571 123.36 2738.6250x125x4.5x8 3052 260.59 3409.75精品文档250x125x6x8 3404 260.84 3569.91250x150x3.2x4.5 2121 253.19 2407.62250x150x4.5x6 2871 337.68 31.8521250x150x4.5x8 3453 450.18 3995.6250x150x6x8 3804 450.42 4155.77250x200x6x8 4604 10.6709 5327.47300x150x3.2x4.5 2281 253.2 36.0441300x150x4.5x6 3096 337.72 4785.96300x150x4.5x8 3678 450.22 5976.11300x150x6x8 4104 450.51 6262.44300x200x6x8 4904 1067.18 7968.14350x150x4.5x8 3903 450.25 8416.36350x150x6x8 4404 450.6 8882.11350x175x3.2x4.5 2666 402.05 5757.85350x175x4.5x6 3621 536.19 7661.31350x175x4.5x8 4303 714.84 9586.21350x175x6x8 4804 715.18 10051.96350x200x6x8 5204 1067.27 11221.81其中: 型号--高度(mm)x翼缘宽(mm)x腹板厚(mm)x翼缘平均厚(mm)热轧H型钢型号 d t g A(cm2) Iy(cm4) Ix(cm4)HW100x100 6 8 10 2190 383 13HW125x125 6.5 9 10 3031 847 29HW150x150 7 10 13 4055 1660 54HW175x175 7.5 11 13 5143 2900 98精品文档HW200x200 8 12 16 6428 4770 16HW250x250 9 14 16 9218 10800 36HW300x300 10 15 20 12040 20500 67HW350x350 12 19 20 17390 40300 13HW400x400 13 21 24 21950 66900 22HM200x150 6 9 16 3976 2740 50HM250x175 7 11 16 5624 6120 98HM300x200 8 12 20 7303 11400 16HM350x250 9 14 20 10150 21700 36HM400x300 10 16 24 13670 38900 72HM450x300 11 18 24 15740 56100 81HM500x300 11 18 28 16440 71400 81HM600x300 12 20 28 19250 118000 90HN200x100 5.5 8 13 2757 1880 13HN250x125 6 9 13 3787 4080 29HN300x150 6.5 9 16 4753 7350 50HN350x175 7 11 16 6366 13700 98HN400x200 8 13 16 8412 23700 17HN450x200 9 14 20 9741 33700 18HN500x200 10 16 20 11420 47800 21HN600x200 11 17 24 13520 78200 22HN700x300 13 24 28 23550 201000 10HN800x300 14 26 28 26740 292000 11HN900x300 16 28 28 30980 411000 12HW100×100 6 8 10 2190 383 134精品文档HW175×175 7.5 11 13 5143 2900 984HW200×200 8 12 16 6428 4770 1600HW200×200 12 12 16 7228 5030 1700HW250×250 9 14 16 9218 10800 3650HW250×250 14 14 16 10470 11500 3880HW300×300 12 12 20 10830 17000 5520HW300×300 10 15 20 12040 20500 6760HW300×300 15 15 20 13540 21600 7100HW350×350 10 16 20 14600 33300 11200HW350×350 12 19 20 17390 40300 13600HW400×400 15 15 24 17920 49200 16300HW400×400 11 18 24 18760 56400 18900HW400×400 13 21 24 21950 66900 22400HW400×400 18 28 24 29620 93000 31000HW400×400 21 21 24 25150 71100 23800HW400×400 20 35 24 36140 119000 39400HW#200×150 6 9 16 3976 2740 508HW250×175 7 11 16 5624 6120 985HW300×200 8 12 20 7303 11400 1600HW350×250 9 14 20 10150 21700 3650HW400×300 10 16 24 13670 38900 7210HW450×300 11 18 24 15740 56100 8110HW500×300 11 15 28 14640 60800 6770HW500×300 11 18 28 16440 71400 8120HW600×300 12 17 28 17450 103000 7670 精品文档HW600×300 12 20 28 19250 118000 9020HW600×300 14 23 28 22240 137000 10600HN175×90 5 8 10 2321 1220 97HN#200×100 4.5 7 13 2359 1610 114HN#200×100 5.5 8 13 2757 1880 134HN250×125 5 8 13 3289 3560 255HN250×125 6 9 13 3787 4080 294HN300×150 5.5 8 16 4155 6460 443HN300×150 6.5 9 16 4753 7350 508HN350×175 6 9 16 5319 11200 792HN350×175 7 11 16 6366 13700 985HN400×150 8 13 16 7112 18800 734HN400×200 7 11 16 7216 20000 1450HN400×200 8 13 16 8412 23700 1740HN450×150 9 14 20 8341 27100 793HN450×200 8 12 20 8495 290000 1580HN450×200 9 14 20 9741 33700 1870HN500×150 10 16 20 9823 38500 907HN500×200 9 14 20 10130 41900 1840HN500×200 10 16 20 11420 47800 2140HN500×200 11 19 20 13130 56500 2580HN600×200 10 15 24 12120 69300 1980HN600×200 11 17 24 13520 78200 2280HN600×200 12 20 24 15330 91000 2720HN700×300 13 20 28 21150 172000 9020精品文档HN700×300 13 24 28 23550 201000 10800HP200×200 12 12 16 7228 5030 1700HP250×250 11 11 16 8205 8790 2940HP250×250 14 14 16 10470 11500 3880HP300×300 12 12 20 10830 17000 5520HP300×300 10 15 20 12040 20500 6760HP300×300 15 15 20 13540 21600 7110HP350×350 13 13 20 13530 28200 9380HP350×350 16 16 20 16660 35300 11800HP350×350 12 19 20 17390 40300 13600HP350×350 19 19 20 19840 42800 14400HP400×400 15 15 24 17920 49200 16300HP400×400 18 18 24 21520 59900 20000HP400×400 13 21 24 21950 66900 22400HP400×400 18 28 24 29620 93000 31000HP400×400 21 21 24 25150 71100 23800HP400×400 20 35 24 36140 119000 39400其中: 型号--高度(mm)x翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) g--重量(kg/m)表1-6 热轧普通工字钢规格及截面特性（GB 706-88）精品文档精品文档精品文档注：普通工字钢的通常长度：110～118，为5m～19m；120～163，为6m～19m。

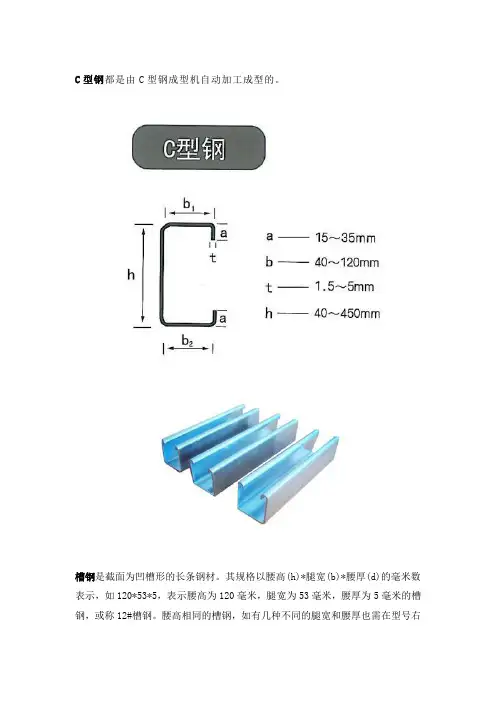

C型钢都是由C型钢成型机自动加工成型的。

槽钢是截面为凹槽形的长条钢材。

其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如120*53*5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢，或称12#槽钢。

腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。

工字钢也称钢梁（英文名称 I Beam)，是截面为工字形的长条钢材。

工字钢分普通工字钢和轻型工字钢，H形钢三种。

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。

H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM)窄翼缘H型钢（HN）薄壁H型钢（HT）H型钢桩（HU）工字钢 HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、 h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

C型钢都是由C型钢成型机自动加工成型的.槽钢是截面为凹槽形的长条钢材。

其规格以腰高(h）＊腿宽(b)*腰厚(d）的毫米数表示，如120＊53＊5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢,或称12＃槽钢.腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a＃ 25b# 25c#等。

工字钢也称钢梁（英文名称 I Beam）,是截面为工字形的长条钢材。

工字钢分普通工字钢和轻型工字钢，H形钢三种。

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名.H型钢分为宽翼缘H型钢（HW）中翼缘H型钢（HM)窄翼缘H型钢（HN）薄壁H型钢（HT)H型钢桩（HU）工字钢 HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚，外部薄； H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制； HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱，也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1。

33~～1。

75 主要在钢结构中：用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的,由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限.2、 h型钢属于高效经济裁面型材（其它还有冷弯薄壁型钢、压型钢板等）,由于截面形状合理，它们能使钢材更高地发挥效能,提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽,且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接.其尺寸构成合理系列，型号齐全,便于设计选用。

型钢的分类及特点型钢是一种常用的建筑材料，它具有多种不同的类型和特点。

下面将介绍一些常见的型钢分类及各自的特点。

1.H型钢：H型钢是一种高强度型钢，它结构稳定，承载能力强，用途广泛。

其截面形状类似于字母“H”，有两个水平的翼板和一个垂直的连接板。

H 型钢具有较大的承载力，可用于工业厂房梁、柱等支撑结构。

此外，H型钢还具有重量轻、施工方便等特点。

2.I型钢：I型钢也叫做工字钢，其截面形状类似于字母“I”。

I型钢由一根水平翼板和一根垂直翼板组成。

I型钢具有较高的承载能力，主要用于大型工业建筑、桥梁、船舶等结构的组成部分。

I型钢具有重量轻、连接方便等特点。

3.C型钢：C型钢又称带骨架工字钢，其截面形状类似于字母“C”。

C型钢是一种冷弯型钢，通过冷弯成型制作而成。

它由一个水平翼板和一个垂直翼板组成。

C型钢一般用于房屋的轻型墙体结构，如轻型钢构造房屋的骨架、隔墙等。

C型钢具有重量轻、施工方便、经济节能等特点。

4.U型钢：U型钢的截面形状类似于字母“U”，由一段水平翼板和两段垂直翼板组成。

U型钢广泛用于建筑、交通等行业。

一般情况下，U型钢用作公路护栏、船舶、汽车等机械制造中的构件。

U型钢具有良好的抗压性能和抗弯性能。

5.铰缝式H型钢：铰缝式H型钢是一种具有连接孔的H形钢型材。

它由两个相同的H型钢组成，通过连接板连接在一起，当使用时可以通过连接孔将两个H型钢互相连接。

铰缝式H型钢广泛用于大跨度、大荷载的建筑结构，如大型车间、机场等。

其特点是承载能力强、施工精度高、多功能性好。

总的来说，型钢具有高强度、稳定结构、连接方便等特点。

不同类型的型钢适用于不同的场合，可满足不同工程的需求。

无论是大型工业建筑还是轻型钢构造房屋，型钢都发挥着重要的作用。

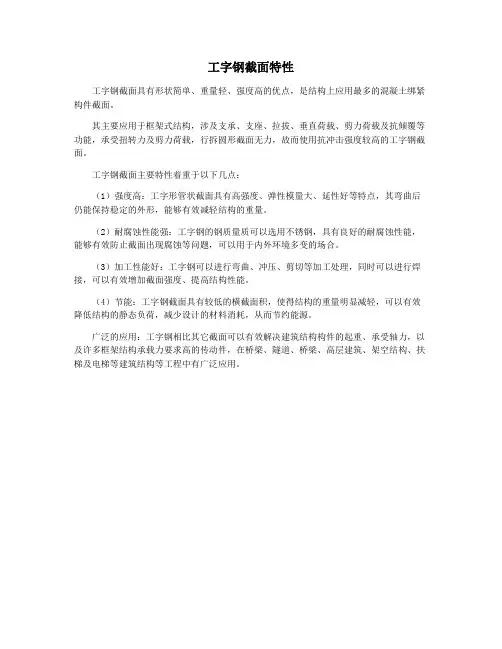

工字钢截面特性
工字钢截面具有形状简单、重量轻、强度高的优点，是结构上应用最多的混凝土绑紧构件截面。

其主要应用于框架式结构，涉及支承、支座、拉拔、垂直荷载、剪力荷载及抗倾覆等功能，承受扭转力及剪力荷载，行拆圆形截面无力，故而使用抗冲击强度较高的工字钢截面。

工字钢截面主要特性着重于以下几点：
（1）强度高：工字形管状截面具有高强度、弹性模量大、延性好等特点，其弯曲后仍能保持稳定的外形，能够有效减轻结构的重量。

（2）耐腐蚀性能强：工字钢的钢质量质可以选用不锈钢，具有良好的耐腐蚀性能，能够有效防止截面出现腐蚀等问题，可以用于内外环境多变的场合。

（3）加工性能好：工字钢可以进行弯曲、冲压、剪切等加工处理，同时可以进行焊接，可以有效增加截面强度、提高结构性能。

（4）节能：工字钢截面具有较低的横截面积，使得结构的重量明显减轻，可以有效降低结构的静态负荷，减少设计的材料消耗，从而节约能源。

广泛的应用：工字钢相比其它截面可以有效解决建筑结构构件的起重、承受轴力，以及许多框架结构承载力要求高的传动件，在桥梁、隧道、桥梁、高层建筑、架空结构、扶梯及电梯等建筑结构等工程中有广泛应用。

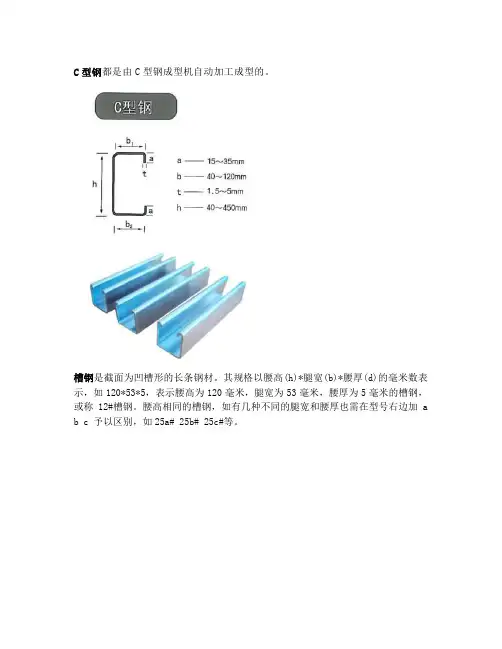

C型钢都是由C型钢成型机自动加工成型的。

槽钢是截面为凹槽形的长条钢材。

其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如120*53*5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢，或称12#槽钢。

腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加 a b c 予以区别，如25a# 25b# 25c#等。

工字钢也称钢梁（英文名称 I Beam)，是截面为工字形的长条钢材。

工字钢分普通工字钢和轻型工字钢，H形钢三种。

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。

H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM)窄翼缘H型钢（HN）薄壁H型钢（HT）H型钢桩（HU）工字钢 HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、 h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

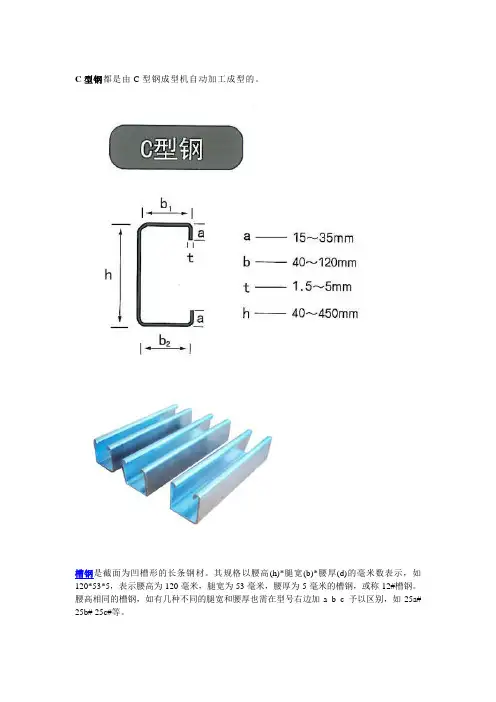

C型钢都是由C型钢成型机自动加工成型的。

槽钢是截面为凹槽形的长条钢材。

其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如120*53*5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢，或称12#槽钢。

腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。

工字钢也称钢梁（英文名称 I Beam)，是截面为工字形的长条钢材。

工字钢分普通工字钢和轻型工字钢，H形钢三种。

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。

H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM)窄翼缘H型钢（HN）薄壁H型钢（HT）H型钢桩（HU）工字钢 HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、 h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

按照截面积大体相近，并且饶X轴的抗弯强度不低于相应工字钢的原则，计算出了标准中H型钢有关型号与GB/T706-88〈热轧工字钢尺寸、外形、重量及允许偏差〉〉中的工字钢的有关型号以及他们的性能参数比较表（见表Ｂ１），以供有关人员在使用Ｈ型钢替代工字钢时参考。

表Ｂ１Ｈ型钢与工字钢型号及性能参数比较表热轧普通工字钢型号H B d t A Iy(mm4) Ix(mm4)普工10 100 68 4.5 7.6 1433 328000 2450000 普工12.6 126 74 5 8.4 1810 469000 48普工14 140 80 5.5 9.1 2150 643000 7120000 普工16 160 88 6 9.9 2611 93100011270000普工18 180 94 6.5 10.7 3074 122900016690000普工20a 200 100 7 11.4 3555 157900023690000普工20b 200 102 9 11.4 3955 1690000 25020000普工22a 220 110 7.5 12.3 4210 2259000 34060000普工22b 220 112 9.5 12.3 4650 2402000 35830000普工25a 250 116 8 13 4851 2804000 50170000普工25b 250 118 10 13 5351 2973000 52780000普工28a 280 122 8.5 13.7 5537 3441000 71150000普工28b 280 124 10.5 13.7 6097 3638000 74810000普工32a 320 130 9.5 15 6712 4590000 110800000普工32b 320 132 11.5 15 7352 4838000 116260000普工32c 320 134 13.5 15 7992 5101000 121730000普工36a 360 136 10 15.8 7644 5549000 157960000普工36b 360 138 12 15.8 8364 5836000 165740000普工36c 360 140 14 15.8 9084 6140000173510000普工40a 400 142 10.5 16.5 8607 6599000217140000普工40b 400 144 12.5 16.5 9407 6928000227810000普工40c 400 146 14.5 16.5 10207 7275000238470000普工45a 450 150 11.5 18 10240 8550000322410000普工45b 450 152 13.5 18 11140 8954000337590000普工45c 450 154 15.5 18 12040 9380000352780000普工50a 500 158 12 20 11925 11215000 46普工50b 500 160 14 20 12925 11714000 48普工50c 500 162 16 20 13925 12239000 50普工56a 560 166 12.5 21 13538 13658000 65普工56b 560 168 14.5 21 14658 14238000 68普工56c 560 170 16.5 21 15778 14848000 71普工63a 630 176 13 22 15459 17024000 94普工63b 630 178 15 22 16719 17707000 98普工63c 630 180 17 22 17979 18424000 10其中: H--高度(mm) B--翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) A--截面面积(mm2)热轧轻型工字钢型号H B d t A Iy(mm4) Ix(mm4)轻工10 100 55 4.5 7.2 1200 179000 1980000 轻工12 120 64 4.8 7.3 1470 279000 3500000 轻工14 140 73 4.9 7.5 1740 419000 5720000 轻工16 160 81 5 7.8 2020 586000 8730000 轻工18 180 90 5.1 8.1 2340 82600012900000轻工18a 180 100 5.1 8.3 2540 114000014300000轻工20 200 100 5.2 8.4 2680 115000018400000轻工20a 200 110 5.2 8.6 2890 155000020300000轻工22 220 110 5.4 8.7 3060 157000025500000轻工22a 220 120 5.4 8.9 3280 206000027900000轻工24 240 115 5.6 9.5 3480 198000034600000轻工24a 240 125 5.6 9.8 3750 260000038000000轻工27 270 125 6 9.8 4020 260000050100000轻工27a 270 135 6 10.2 4320 337000055000000轻工30 300 135 6.5 10.2 4650 337000070800000轻工30a 300 145 6.5 10.7 4990 436000077800000轻工33 330 140 7 11.2 5380 419000098400000轻工36 360 145 7.5 12.3 6190 5160000133800000轻工40 400 155 8 13 7140 6660000189300000轻工45 450 160 8.6 14.2 8300 8070000274500000轻工50 500 170 9.5 15.2 9780 10400000 39轻工55 550 180 10.3 16.5 11400 13500000 55轻工60 600 190 11.1 17.8 13200 17200000 75轻工65 650 200 12 19.2 15300 21700000 10轻工70 700 210 13 20.8 17600 27300000 13轻工70a 700 210 15 24 20200 32400000 15轻工70b 700 210 17.5 28.2 23400 39100000 17其中: H--高度(mm) B--翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) A--截面面积(mm2)大通高频焊接工字钢型号A(cm2) Iy(cm4) Ix(cm4) 100x50x2.3x3.2 535 6.68 90.71 100x50x3.2x4.5 741 9.4 122.77 100x100x6x8 2104 133.48 369.05 120x120x3.2x4.5 1435 129.63 396.84 120x120x4.5x6 1926 172.88 515.53 150x75x3.2x4.5 1126 31.68 432.11 150x100x3.2x4.5 1351 75.04 551.24 150x100x4.5x6 1821 100.1 720.99 150x150x4.5x6 2421 75.51 1032.21 150x150x6x8 3204 98.67 1331.43 200x100x3.2x4.5 1511 58.58 1045.92 200x100x4.5x6 2046 78.08 1378.62 200x100x6x8 2704 133.66 1786.89 200x150x3.2x4.5 1961 253.18 1475.97 200x150x4.5x6 2646 337.64 1943.34 200x150x6x8 3504 450.33 2524.6 200x200x6x8 4304 1067 3262.3 250x125x3.2x4.5 1896 146.55 2068.56 250x125x4.5x6 2571 123.36 2738.6 250x125x4.5x8 3052 260.59 3409.75 250x125x6x8 3404 260.84 3569.91 250x150x3.2x4.5 2121 253.19 2407.62 250x150x4.5x6 2871 337.68 31.8521250x150x4.5x8 3453 450.18 3995.6250x150x6x8 3804 450.42 4155.77250x200x6x8 4604 10.6709 5327.47300x150x3.2x4.5 2281 253.2 36.0441300x150x4.5x6 3096 337.72 4785.96300x150x4.5x8 3678 450.22 5976.11300x150x6x8 4104 450.51 6262.44300x200x6x8 4904 1067.18 7968.14350x150x4.5x8 3903 450.25 8416.36350x150x6x8 4404 450.6 8882.11350x175x3.2x4.5 2666 402.05 5757.85350x175x4.5x6 3621 536.19 7661.31350x175x4.5x8 4303 714.84 9586.21350x175x6x8 4804 715.18 10051.96350x200x6x8 5204 1067.27 11221.81其中: 型号--高度(mm)x翼缘宽(mm)x腹板厚(mm)x翼缘平均厚(mm)热轧H型钢型号 d t g A(cm2) Iy(cm4) Ix(cm4) HW100x100 6 8 10 2190 383 13 HW125x125 6.5 9 10 3031 847 29 HW150x150 7 10 13 4055 1660 54 HW175x175 7.5 11 13 5143 2900 98 HW200x200 8 12 16 6428 4770 16 HW250x250 9 14 16 9218 10800 36 HW300x300 10 15 20 12040 20500 67HW350x350 12 19 20 17390 40300 13 HW400x400 13 21 24 21950 66900 22 HM200x150 6 9 16 3976 2740 50 HM250x175 7 11 16 5624 6120 98 HM300x200 8 12 20 7303 11400 16 HM350x250 9 14 20 10150 21700 36 HM400x300 10 16 24 13670 38900 72 HM450x300 11 18 24 15740 56100 81 HM500x300 11 18 28 16440 71400 81 HM600x300 12 20 28 19250 118000 90 HN200x100 5.5 8 13 2757 1880 13 HN250x125 6 9 13 3787 4080 29 HN300x150 6.5 9 16 4753 7350 50 HN350x175 7 11 16 6366 13700 98 HN400x200 8 13 16 8412 23700 17 HN450x200 9 14 20 9741 33700 18 HN500x200 10 16 20 11420 47800 21 HN600x200 11 17 24 13520 78200 22 HN700x300 13 24 28 23550 201000 10 HN800x300 14 26 28 26740 292000 11 HN900x300 16 28 28 30980 411000 12HW100×100 6 8 10 2190 383 134HW175×175 7.5 11 13 5143 2900 984HW200×200 8 12 16 6428 4770 1600HW200×200 12 12 16 7228 5030 1700HW250×250 9 14 16 9218 10800 3650 HW250×250 14 14 16 10470 11500 3880 HW300×300 12 12 20 10830 17000 5520 HW300×300 10 15 20 12040 20500 6760 HW300×300 15 15 20 13540 21600 7100 HW350×350 10 16 20 14600 33300 11200 HW350×350 12 19 20 17390 40300 13600 HW400×400 15 15 24 17920 49200 16300 HW400×400 11 18 24 18760 56400 18900 HW400×400 13 21 24 21950 66900 22400 HW400×400 18 28 24 29620 93000 31000 HW400×400 21 21 24 25150 71100 23800 HW400×400 20 35 24 36140 119000 39400HW#200×150 6 9 16 3976 2740 508 HW250×175 7 11 16 5624 6120 985 HW300×200 8 12 20 7303 11400 1600 HW350×250 9 14 20 10150 21700 3650 HW400×300 10 16 24 13670 38900 7210 HW450×300 11 18 24 15740 56100 8110 HW500×300 11 15 28 14640 60800 6770 HW500×300 11 18 28 16440 71400 8120 HW600×300 12 17 28 17450 103000 7670 HW600×300 12 20 28 19250 118000 9020 HW600×300 14 23 28 22240 137000 10600HN175×90 5 8 10 2321 1220 97 HN#200×100 4.5 7 13 2359 1610 114HN#200×100 5.5 8 13 2757 1880 134HN250×125 5 8 13 3289 3560 255HN250×125 6 9 13 3787 4080 294HN300×150 5.5 8 16 4155 6460 443HN300×150 6.5 9 16 4753 7350 508HN350×175 6 9 16 5319 11200 792HN350×175 7 11 16 6366 13700 985HN400×150 8 13 16 7112 18800 734HN400×200 7 11 16 7216 20000 1450HN400×200 8 13 16 8412 23700 1740HN450×150 9 14 20 8341 27100 793HN450×200 8 12 20 8495 290000 1580HN450×200 9 14 20 9741 33700 1870HN500×150 10 16 20 9823 38500 907HN500×200 9 14 20 10130 41900 1840HN500×200 10 16 20 11420 47800 2140HN500×200 11 19 20 13130 56500 2580HN600×200 10 15 24 12120 69300 1980HN600×200 11 17 24 13520 78200 2280HN600×200 12 20 24 15330 91000 2720HN700×300 13 20 28 21150 172000 9020HN700×300 13 24 28 23550 201000 10800HP200×200 12 12 16 7228 5030 1700HP250×250 11 11 16 8205 8790 2940HP250×250 14 14 16 10470 11500 3880HP300×300 12 12 20 10830 17000 5520HP300×300 10 15 20 12040 20500 6760HP300×300 15 15 20 13540 21600 7110HP350×350 13 13 20 13530 28200 9380HP350×350 16 16 20 16660 35300 11800HP350×350 12 19 20 17390 40300 13600HP350×350 19 19 20 19840 42800 14400HP400×400 15 15 24 17920 49200 16300HP400×400 18 18 24 21520 59900 20000HP400×400 13 21 24 21950 66900 22400HP400×400 18 28 24 29620 93000 31000HP400×400 21 21 24 25150 71100 23800HP400×400 20 35 24 36140 119000 39400其中: 型号--高度(mm)x翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) g--重量(kg/m)表1-6 热轧普通工字钢规格及截面特性（GB 706-88）注：普通工字钢的通常长度：110～118，为5m～19m；120～163，为6m～19m。

C型钢都是由C型钢成型机自动加工成型的。

槽钢是截面为凹槽形的长条钢材。

其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如120*53*5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢，或称12#槽钢。

腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。

工字钢也称钢梁（英文名称 I Beam)，是截面为工字形的长条钢材。

工字钢分普通工字钢和轻型工字钢，H形钢三种。

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。

H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM)窄翼缘H型钢（HN）薄壁H型钢（HT）H型钢桩（HU）工字钢 HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、 h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

钢结构工字钢与H型钢之间的区别(有图比较)工字钢如名所示，是一种“工“字型截面型钢，上下翼缘齐头。

工字钢的翼缘内表面有着倾斜度（1∶6），使得翼缘外薄而内厚，这样就造成工字钢在二个主平面内的截面特性相差巨大，在应用中难以发挥钢材的强度特性。

工字钢已经逐渐被H型钢所淘汰。

1、H型钢H型钢是当今钢结构建筑中应用广泛的型材，它与工字钢相比有着很多的区别。

首先是翼缘宽，其次翼缘内表面没有斜度，上下表面平行。

H型钢的截面特性要明显优于传统的工字钢。

目前我国已经能够生产70余种规格的H型钢。

根据国家标准GB／T11263－1998《热轧H型钢和剖分T型钢》的规定，H型钢分为宽缘翼H型钢（代号HW），中翼缘H型钢（代号HM），窄翼缘H型钢（代号HN），同样T型钢也分为TW、TM和TN三类。

t2）。

如图：⨯t1⨯B⨯翼缘厚度（H⨯腹板厚度⨯宽度⨯H型钢的标记方式采用高度工字型钢主要不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大。

因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成结构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限性。

2、H型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是H型钢的翼绣进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

其尺寸构成合理系列，型号齐全，便于设计选用。

H型钢的轧制不同于普通工字钢仅用一套水平轧辊，由于其翼绦较宽且无斜度(或斜度很小)，故须增设一组立式轧辊同时进行辊轧。

因此，其轧制工艺和设备都比普通轧机复杂。

我国国标《热轧H型钢尺寸、外形、重量及允许偏差》(GB11l263—89)将H型钢分为窄翼缘、宽翼缘和钢桩三类，其代号分别为HZ、HK和HU。

窄翼绦H型钢适用于梁或压弯构件，而宽翼缘H型钢和H 型钢桩则适用于轴心受压构件或压弯构件。

C型钢都是由C型钢成型机自动加工成型的。

槽钢是截面为凹槽形的长条钢材。

其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如120*53*5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢，或称12#槽钢。

腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。

工字钢也称钢梁（英文名称I Beam)，是截面为工字形的长条钢材。

工字钢分普通工字钢和轻型工字钢，H形钢三种。

H-型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材，尤其断面与英文字母“H”相同而得名。

H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM)窄翼缘H型钢（HN）薄壁H型钢（HT）H型钢桩（HU）工字钢HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为~~ 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

2、h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。

不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。

工字钢的型号、截面尺寸、重量、截面惯性矩、截面抵抗矩等各项力学参数统计表型号尺寸/mm截面面积/cm2理论质量/(kg/m)参考数值X-X Y-Yh b d t r r1Ix/cm4 Wx/cm3 i x/cm Ix:Sx Iy/cm4 Wy/cm3 i y/cm10 100 68 4.5 7.6 6.5 3.4 14.345 11.261 245 49 4.14 8.59 33.0 9.72 1.52 12.6 126 74 5.0 8.4 7.0 3.5 18.118 14.223 488 77.5 5.20 10.8 46.9 12.7 1.61 14 140 80 5.5 9.1 7.5 3.8 21.516 16.890 712 102 5.76 12.0 64.4 16.1 1.73 16 160 88 6.0 9.9 8.0 4.0 26.131 20.513 1130 141 6.58 13.8 93.1 21.2 1.89 18 180 94 6.5 10.7 8.5 4.3 30.756 24.143 1660 185 7.36 15.4 122 26.0 2.00 20a 200 100 7.0 11.4 9.0 4.5 35.578 27.929 2370 237 8.15 17.2 158 31.5 2.12 20b 200 102 9.0 11.4 9.0 4.5 39.578 31.069 2500 250 7.96 16.9 169 33.1 2.06 22a 220 110 7.5 12.3 9.5 4.8 42.128 33.070 3400 309 8.99 18.9 225 40.9 2.31 22b 220 112 9.5 12.3 9.5 4.8 46.528 36.524 3570 325 8.78 18.7 239 42.7 2.27 25a 250 116 8.0 13.0 10.0 5.0 48.541 38.105 5020 402 10.2 21.6 280 48.3 2.40 25b 250 118 10.0 13.0 10.0 5.0 53.541 42.030 5280 423 9.94 21.3 309 52.4 2.4028a 280 122 8.5 13.7 10.5 5.3 55.404 43.492 7110 508 11.3 24.6 345 56.6 2.50 28b 280 124 10.5 13.7 10.5 5.3 61.004 47.888 7480 534 11.1 24.2 379 61.2 2.49 32a 320 130 9.5 15.0 11.5 5.8 67.156 52.717 11100 692 12.8 27.5 460 70.8 2.62 32b 320 132 11.5 15.0 11.5 5.8 73.556 57.741 11600 726 12.6 27.1 502 76.0 2.61 32c 320 134 13.5 15.0 11.5 5.8 79.956 62.765 12200 760 12.3 26.8 544 81.2 2.61 36a 360 136 10.0 15.8 12.0 6.0 76.480 60.037 15800 875 14.4 30.7 552 81.2 2.69 36b 360 138 12.0 15.8 12.0 6.0 83.680 65.689 16500 919 14.1 30.3 582 84.3 2.64 36c 360 140 14.0 15.8 12.0 6.0 90.880 71.341 17300 962 13.8 29.9 612 87.4 2.60 40a 400 142 10.5 16.5 12.5 6.3 86.112 67.598 21700 1090 15.9 34.1 660 93.2 2.77 40b 400 144 12.5 16.5 12.5 6.3 94.112 73.878 22800 1140 15.6 33.6 692 96.2 2.71 40c 400 146 14.5 16.5 12.5 6.3 102.112 80.158 23900 1190 15.2 33.2 727 99.6 2.65 45a 450 150 11.5 18.0 13.5 6.8 102.446 80.420 22200 1430 17.7 38.6 855 114 2.89 45b 450 152 13.5 18.0 13.5 6_8 111.446 87.485 33800 1500 17.4 38.0 894 118 2.84 45c 450 154 15.5 18.0 13.5 6.8 120.446 94.550 35300 1570 17.1 37.6 938 122 2.79 50a 500 158 12.0 20.0 14.0 7.0 119,304 93.654 46500 1860 19.7 42.8 1120 142 3.07 50b 500 160 14.0 20.0 14.0 7.0 129.304 101.504 48600 1940 19.4 42.4 1170 146 3.0150c 500 162 16.0 20.0 14.0 7.0 139.304 109.354 50600 2080 19.0 41.8 1220 151 2.96 56a 560 166 12.5 21.0 14.5 7.3 135.435 106.316 65600 2340 22.0 47.7 1370 165 3.18 56b 560 168 14.5 21.0 14.5 7.3 146.635 115.108 68500 2450 21.6 47.2 1490 174 3.16 56c 560 170 16.5 21.0 14.5 7.3 157.835 123.900 71400 2550 21.3 46.7 1560 183 3.16 63a 630 176 13.0 22.0 15.0 7.5 154.658 121.407 93900 2980 24.5 54.2 1700 193 3.31 63b 630 178 15.0 22.0 15.0 7.5 167.258 131.298 98100 3160 24.2 53.5 1810 204 3.29 63c 630 180 17.0 22.0 15.0 7.5 179.858 141.189 102000 3300 23.8 52.9 1920 214 3.27 12①120 74 5.0 8.4 7.0 3.5 17.818 13.987 436 72.7 4.95 10.3 46.9 12.7 1.62 24a①240 116 8.0 13.0 10.0 5.0 47.741 37.477 4570 381 9.77 20.7 280 48.4 2.42 24b①240 118 10.0 13.0 10.0 5.0 52.541 41.245 4800 400 9.57 20.4 297 50.4 2.38 27a①270 122 8.5 13.7 10.5 5.3 54.554 42.825 6550 485 10.9 23.8 345 56.6 2.51 27b①270 124 10.5 13.7 10.5 5.3 59.954 47.064 6870 509 10.7 22.9 366 58.9 2.47 30a①300 126 9.0 14.4 11.0 5.5 61.254 48.084 8950 597 12.1 25.7 400 63.5 2.55 30b①300 128 11.0 14.4 11.0 5.5 67.254 52.794 9400 627 11.8 25.4 422 65.9 2.50 30c①300 130 13.0 14.4 11.0 5.5 73.254 57.504 9850 657 11.6 25.0 445 68.5 2.46 55a①550 168 12.5 21.0 14.5 7.3 134.185 105.335 62900 2290 21.6 46.9 1370 164 3.1955b①550 168 14.5 21.0 14.5 7.3 145.185 113.970 65600 2390 21.2 46.4 1420 170 3.14 55c①550 170 16.5 21.0 14.5 7.3 156.185 122.605 68400 2490 20.9 45.8 1480 175 3.08h-高度；b-腿宽度；d-腰厚度；t-平均腿厚度；r-内圆弧半径；r1-腿端腿端圆弧半径：I-惯性矩；W-截面系数；i-惯性半径；Z0-YY轴与Y1Y1轴间距图1槽钢的尺寸、截面面积、理论重量及截面特性参数应符合表1的规定。
