2014年更新槽钢、工字钢、角钢规格尺寸解析

.word 可编写 .C 型钢都是由 C 型钢成型机自动加工成型的。

槽钢是截面为凹槽形的长条钢材。

其规格以腰高(h)* 腿宽 (b)* 腰厚 (d) 的毫米数表示，如 120*53*5 ，表示腰高为 120 毫米，腿宽为 53 毫米，腰厚为 5 毫米的槽.word 可编写 .钢，或称 12#槽钢。

腰高相同的槽钢，若有几种不一样的腿宽和腰厚也需在型号右边加 a b c予以差别，如25a# 25b# 25c#等。

工字钢也称钢梁（英文名称I Beam)，是截面为工字形的长条钢材。

工字钢分一般工字钢和轻型工字钢，H 形钢三种。

H- 型钢是由工字型钢优化发展而成的一种断面力学性能更加优秀的经济型断面钢材，特别断面与英文字母“H”相同而得名。

H型钢分为宽翼缘 H 型钢（ HW）中翼缘 H 型钢 (HM)窄翼缘 H 型钢（ HN）薄壁 H 型钢（ HT）H 型钢桩（ HU）工字钢 HW HM HN H型钢的差别工字钢翼缘是变截面靠腹板部厚, 外面薄 ; H 型钢的翼缘是等截面HW HM HN H是 H型钢的通称 ,H 型钢是焊制 ; HW HM HN是热轧HW 是 H 型钢高度和翼缘宽度基真相等; 主要用于钢筋砼框架构造柱中钢芯柱,也称劲性钢柱 ; 在钢构造中主要用于柱HM 是 H型钢高度和翼缘宽度比率大概为主要在钢构造中:用做钢框架柱在蒙受动力荷载的框架构造顶用做框架梁; 比如 : 设施平台HN 是 H 型钢高度和翼缘宽度比率大于等于2，主要用于梁；工字钢的用用途相当于 HN型钢 ;1、工字型钢无论是一般型仍是轻型的，因为截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，所以，一般仅能直接用于在其腹板平面内受弯的构件或将其构成格构式受力构件。

对轴心受压构件或在垂直于腹板平面还有曲折的构件均不宜采纳，这就使其在应用范围上有着很大的限制。

2、 h 型钢属于高效经济裁面型材 ( 其余还有冷弯薄壁型钢、压型钢板等 ) ，因为截面形状合理，它们能使钢材更高地发挥效能，提升承裁能力。

角钢、槽钢、工字钢、圆钢等常用钢材常识◆角钢◆角钢俗称角铁、是两边互相垂直成角形的长条钢材。

有等边角钢和不等边角钢之分。

等边角钢的两个边宽相等。

其规格以边宽×边宽×边厚的毫米数表示。

如“∠30×30×3”，即表示边宽为30毫米、边厚为3毫米的等边角钢。

也可用型号表示，型号是边宽的厘米数，如∠3#。

型号不表示同一型号中不同边厚的尺寸，因而在合同等单据上将角钢的边宽、边厚尺寸填写齐全，避免单独用型号表示。

热轧等边角钢的规格为2#-20#。

角钢可按结构的不同需要组成各种不同的受力构件，也可作构件之间的连接件。

广泛地用于各种建筑结构和工程结构，如房梁、桥梁、输电塔、起重运输机械、船舶、工业炉、反应塔、容器架以及仓库货架等。


其规格以直径的毫米数表示，如“ 50”即表示直径为 50毫米的圆钢。

圆钢分为热轧、锻制和冷拉三种。

热轧圆钢的规格为5.5-250毫米。

其中：5.5-25毫米的小圆钢大多以直条成捆供应，常用作钢筋、螺栓及各种机械零件；大于25毫米的圆钢，主要用于制造机械零件或作无缝钢管坯。

圆钢.jpg (75.89 KB)2010-5-5 15:33◆螺纹钢◆钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种，交货状态为直条和盘圆两种。

光圆钢筋实际上就是普通低碳钢的小圆钢和盘圆。

变形钢筋是表面带肋的钢筋，通常带有2道纵肋和沿长度方向均匀分布的横肋。

横肋的外形为螺旋形、人字形、月牙形3种。

用公称直径的毫米数表示。

变形钢筋的公称直径相当于横截面相等的光圆钢筋的公称直径。

钢筋的公称直径为8-50毫米，推荐采用的直径为8、12、16、20、25、32、40毫米。

钢筋在混凝土中主要承受拉应力。

变形钢筋由于肋的作用，和混凝土有较大的粘结能力，因而能更好地承受外力的作用。

工字钢概述工字钢也称钢梁，是截面为工字形的长条钢材。

其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。

工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。

腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如32a# 32b# 32c#等。

工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。

经供需双方协议供应的热轧普通工字钢规格为12-55#。

工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。

一、工字钢规格及理论重量表1.热轧普通工字钢尺寸及重量计算公式： W(kg/m)=0.00785* 腰厚 *[ 高 +f*(腿宽 - 腰厚)]65 650 200 12.0 120.0 70 700 210 13.0 138.0 70a 700 210 15.0 158.0 70b 700 210 17.5 184.0热轧 8#轻型工字钢尺寸及重量（据YB(T)65-87）规格型号尺寸理论重量高度腿宽腰厚8 80 50 4.5 7.52W(kg/m)=0.00785* 腰厚 *[ 高 +f*( 腿宽 - 腰厚)]二、工字钢规格表及工字钢理论重量表工字钢也称钢梁，是截面为工字形的长条钢材。

其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰三、角钢理论重量表大全角钢理论重量表及角钢理论重量计算1.等边角钢理论重量计算钢材理论重量计算的计量单位为公斤（ kg ）。

其基本公式为：W （重量， kg ） = F （断面积 mm2 ）× L （长度， m ）×ρ（密度，g/cm3 ）× 1/1000钢的密度为： 7.85g/cm3 ，各种钢材理论重量计算公式如下：名称（单位）计算公式符号意义计算举例等边角钢（kg/m）W= 0.00785 ×[d （2b ?C d ）+0.215 （R2 ?C 2r 2 ）]b= 边宽d= 边厚R= 内弧半径r= 端弧半径求20 mm × 4mm 等边角钢的每m 重量。

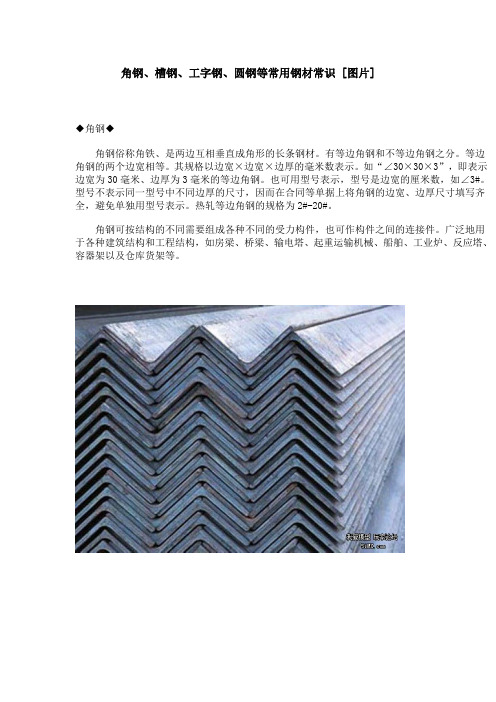

角钢、槽钢、工字钢、圆钢等常用钢材常识 [图片]◆角钢◆角钢俗称角铁、是两边互相垂直成角形的长条钢材。

有等边角钢和不等边角钢之分。

等边角钢的两个边宽相等。

其规格以边宽×边宽×边厚的毫米数表示。

如“∠30×30×3”，即表示边宽为30毫米、边厚为3毫米的等边角钢。

也可用型号表示，型号是边宽的厘米数，如∠3#。

型号不表示同一型号中不同边厚的尺寸，因而在合同等单据上将角钢的边宽、边厚尺寸填写齐全，避免单独用型号表示。

热轧等边角钢的规格为2#-20#。

角钢可按结构的不同需要组成各种不同的受力构件，也可作构件之间的连接件。

广泛地用于各种建筑结构和工程结构，如房梁、桥梁、输电塔、起重运输机械、船舶、工业炉、反应塔、容器架以及仓库货架等。

圆钢是指截面为圆形的实心长条钢材。

其规格以直径的毫米数表示，如“ 50”即表示直径为 50毫米的圆钢。

圆钢分为热轧、锻制和冷拉三种。

热轧圆钢的规格为5.5-250毫米。

其中：5.5-25毫米的小圆钢大多以直条成捆供应，常用作钢筋、螺栓及各种机械零件；大于25毫米的圆钢，主要用于制造机械零件或作无缝钢管坯。

钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材，其外形分为光圆钢筋和变形钢筋两种，交货状态为直条和盘圆两种。

光圆钢筋实际上就是普通低碳钢的小圆钢和盘圆。

变形钢筋是表面带肋的钢筋，通常带有2道纵肋和沿长度方向均匀分布的横肋。

横肋的外形为螺旋形、人字形、月牙形3种。

用公称直径的毫米数表示。

变形钢筋的公称直径相当于横截面相等的光圆钢筋的公称直径。

钢筋的公称直径为8-50毫米，推荐采用的直径为8、12、16、20、25、32、40毫米。

钢筋在混凝土中主要承受拉应力。

变形钢筋由于肋的作用，和混凝土有较大的粘结能力，因而能更好地承受外力的作用。

钢筋广泛用于各种建筑结构、特别是大型、重型、轻型薄壁和高层建筑结构。

◆焊接钢管◆焊接钢管也称焊管，是用钢板或钢带经过卷曲成型后焊接制成的钢管。

名称：结构用冷弯方形空心型钢标准：GB/T 6728-2002边长壁厚理论重量截面面积惯性矩惯性半径截面模数允许偏差/mm 扭转常数t/mm外圆弧半径/mmB/mm t/mm M/(kg/m)A/cm^2Ix=Iy/c m^4rx=ry/cm Wx=Wy/cm^3It/cm^4Ct/cm^3碳素钢(σs ≤320MPa)低合金钢(σs≥320MPa)FGDA—FGXT ————————1.20.6790.8650.4980.7590.4980.8230.75t≤3 1.0～2.5t 1.5～2.5t 1.50.826 1.0520.5830.7440.5830.9850.883＜t≤6 1.5～2.5t 2.0～3.0t 1.750.941 1.1990.6420.7320.642 1.1060.986＜t≤10 2.0～3.0t 2.0～3.5t 2 1.05 1.340.6920.720.692 1.215 1.06t ＞102.0～3.5t 2.5～4.0t1.20.867 1.105 1.0250.9630.82 1.655 1.241.51.061 1.352 1.2160.9480.973 1.998 1.471.75 1.215 1.548 1.3570.936 1.0862.261 1.652 1.363 1.736 1.4820.923 1.186 2.502 1.8定尺精度级别长度范围/mm 允许偏差/mm 1.5 1.296 1.652 2.195 1.152 1.463 3.555 2.21 普通级别4000～12000(+70,0)1.751.49 1.8982.47 1.14 1.646 4.048 2.49精确级别4000～6000(+5,0)2 1.677 2.136 2.721 1.128 1.814 4.5112075精确级别＞6000～12000(+10,0)2.5 2.032 2.5893.154 1.103 2.102 5.347 3.23 2.361 3.008 3.5 1.078 2.333 6.06 3.581.5 1.767 2.525 5.489 1.561 2.7448.7284.131.75 2.039 2.598 6.237 1.549 3.11810.009 4.692 2.305 2.936 6.939 1.537 3.46911.2385.232.5 2.817 3.5898.213 1.512 4.10613.5396.213 3.303 4.2089.32 1.488 4.6615.6287.074 4.198 5.34711.064 1.438 5.53219.1528.481.5 2.238 2.85211.065 1.969 4.42617.395 6.651.75 2.589 3.29812.641 1.957 5.05620.0257.622.9333.73614.1461.9455.65822.5788.51允许偏差/mm厚度t/mm 20±0.50FGXR 25±0.5030±0.5040±0.5050±0.502.53.6024.58916.941 1.921 6.77627.43610.223 4.2455.40819.463 1.8977.78531.97211.774 5.4546.97423.725 1.8479.4940.04714.432 3.56 4.5425.12 2.358.3839.8112.62.54.3875.58930.34 2.32910.11348.53915.223 5.1876.60835.13 2.30511.7156.89217.654 6.718.54743.539 2.25614.51372.18821.9758.12910.35650.468 2.20716.82285.5625.612.5 5.17 6.5949.4 2.7414.178.521.23 6.1297.80857.522 2.71416.43492.18824.7447.96610.14772.108 2.66520.602117.97531.1159.69912.35684.602 2.61624.172141.18336.652.5 5.957.7.58975.147 3.14718.787118.5228.2237.0719.00887.838 3.12221.959139.6633.0249.22211.747111.031 3.07427.757179.80841.84511.26914.356131.414 3.02532.853216.62849.6838.01310.208127.277 3.53128.283201.10842.51410.47813.347161.907 3.48235.979260.08854.17512.83916.356192.903 3.43442.867314.89664.71615.09719.232220.42 3.38548.982365.45274.16411.73411.947226.337 3.89145.267361.21368.1514.40918.356271.071 3.84252.214438.98681.72616.98121.632311.415 3.79462.283511.55894.12412.9916.548305.94 4.355.625486.4783.63515.9820.356367.95 4.25266.9593.6100.74618.86624.033424.57 4.20377.194694.85116.47414.24618.147402.26 4.70867.043635.603100.75517.54922.356485.441 4.65980.906776.632121.75620.74926.432562.0944.61193.683910.281141.2250±0.5060±0.6070±0.6580±0.7090±0.75100±0.80110±0.90120±0.90826.8434.191696.639 4.513116.1061155.01174.58415.50219.748516.97 5.11779.534814.72119.48519.1224.356625.68 5.06896.258998.22144.77622.63428.833726.64 5.02111.791173.6168.36828.92136.842882.86 4.895135.821502.1209.54416.75821.347651.598 5.52453.0851022.18139.8520.68926.356790.523 5.476112.9311253.57169.78624.51731.232920.359 5.428131.4791475.02197.9831.86440.5911155.74 5.331164.8191887.61247.69418.01422.948807.82 5.933107.711264.8161.73522.2628.356982.12 5.885130.951554.1196.79626.40233.6331145.9 5.837152.791832.7229.84833.94543.2421411.8 5.714188.252364.1289.03419.2724.547987.152 6.341123.3941540.13185.25523.82930.3561202.32 6.293150.2891893.79225.79628.28536.0321405.41 6.245175.6762234.57264.18836.88846.9911776.5 6.148222.0622876.94333.56420.52626.1481191.3 6.75140.151855.8210.37525.432.3561453.3 6.702170.972285.3256.8630.1738.4331701.6 6.654200.182701300.91838.96949.6422118.2 6.532249.23503.1381.28421.827.714227.16158221023752734.417377.111932724290632.140.820377.062263223340841.552.82546 6.94283418943242329.316807.571762607265528.536.420557.522163216325633.943.224137.4725438073818445632087.353194958486130±1.00140±1.10150±1.20160±1.20170±1.30180±1.40190±1.50424.330.919687.971973049295530.138.424107.932413763362635.845.628337.882834459426846.559.235667.763575815544105772.642517.654257072651533.242.432388.742945038442639.650.438138.73475976521851.565.648288.5843978156681063.280.657828.4752695338041273.593.764878.325901114992253848.448059.973847443577645.257.656729.924548843681859.175.272299.8578115988781072.792.687079.76971419710621284.810898599.55789166911226542.754.4681011.248610513730650.964.8805411.157512504863866.684.810317117371643611171082.1104.61247910.98912017313561296.1122.51423210.810172*********54.769.699641266415434997871.691.21280111.88532031212931088.41131551911.71035249661572121041321776711.61184295141829664.181.61600814915246831372884.21072061813.91182325571787101041332518913.81439401272182121231562905413.61660475982552896.71233126915.91564489342362200±1.60220±1.80250±2.00280±2.20300±2.40350±2.80101201533821615.81911604312892121411804431915.72216718433395141632085041415.62521827353877810913944966181999700433016101351735510017.92449866293702121602046416417.728511031504357141852367321017.632541190004989812215562172202487964833750101511937634119.930541194704612121792288918719.8356814242054401420726410101019.7408016453062411623529911426019.645701861407013描述(D)1.空心型钢系用带钢冷弯后焊接而成。

角钢规格表:20——200号低碳钢扁钢材质q235（规格只做参考，还不完整，如有需要还请电联）螺纹钢：10mm/12mm / 14mm / 16mm / 18mm / 20mm / 22mm / 25mm /材质：hrb335 / hrb400圆钢：10mm / 12mm / 14mm / 16mm /材质：q235方钢：7.5*7.5mm/8*8mm /9*9mm/ 10*10mm /11*11mm /12*12mm / 13*13mm / 14*14mm/ 15*15mm /16*16mm/17*17 mm /18*18 mm/ 19*19 mm /20*20 mm / 30*30 mm/材质：q235 钢材规格表大全:角钢规格表扁钢规格表螺纹钢规格表圆钢规格表方钢规格表142 10.5 86.1 67.6144 12.5 94.1 73.8146 14.5 102 80.1工字钢规格表热轧普通工字钢尺寸规格(摘自GB/T706—1988)(表一)槽钢规格表型号大全名型号明细规格理论重量槽钢5# 50*37*4.5 5.438 槽钢 6.3# 63*40*4.8 6.634 槽钢8# 80*43*5.0 8.046 槽钢10# 100*48*5.3 10.007 槽钢12# 120*53*5.5 12.059 槽钢14#A 140*58*6.0 14.535 槽钢14#B 140*60*8.0 16.733 槽钢16#A 160*63*6.5 17.24 槽钢16#B 160*65*8.5 19.752 槽钢18#A 180*68*7.0 20.174 槽钢18#B 180*70*9.0 23槽钢20#A 200*73*7.0 22.637槽钢20#B 200*75*9.0 25.777 槽钢22#a 220*77*7.0 24.999 槽钢22#B 220*79*9.0 28.453 槽钢25#A 250*78*7.0 27.41 槽钢25#B 250*80*9.0 31.335 槽钢25#C 250*82*11 35.26 槽钢28#A 280*82*7.5 31.427 槽钢28#B 280*84*9.5 35.823 槽钢28#C 280*86*11.5 40.219 槽钢30#A 300*85*7.5 34.463 槽钢30#B 300*87*9.5 39.173 槽钢30#C 300*89*11.5 43.883 槽钢32#A 320*88*8.0 38.083 槽钢32#B 320*90*10 43.107 槽钢32#C 320*92*12 48.131 槽钢36#A 360*96*9.0 47.814 槽钢36#B 360*98*11 53.466 槽钢36#C 360*100*13 59.118 槽钢40#A 400*100*10.5 58.928 槽钢40#B 400*102*12.5 65.208 槽钢40#C 400*104*14.5 71.488。

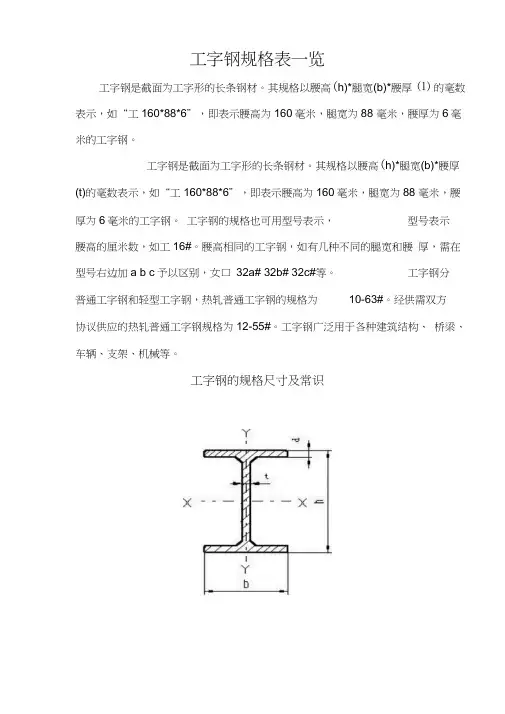

工字钢规格表一览工字钢是截面为工字形的长条钢材。

其规格以腰高(h)*腿宽(b)*腰厚⑴的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88 毫米，腰厚为6毫米的工字钢。

工字钢是截面为工字形的长条钢材。

其规格以腰高(h)*腿宽(b)*腰厚(t)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88 毫米，腰厚为6毫米的工字钢。

工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。

腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c予以区别，女口32a# 32b# 32c#等。

工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。

经供需双方协议供应的热轧普通工字钢规格为12-55#。

工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。

工字钢的规格尺寸及常识工字钢图片标题所属词条钢质型材的一种，也称钢梁，是截面为工字形的长条钢材--由此得名“工字钢”。

工字钢规格及型号其规格以腰高(h) x腿宽(b) x腰厚(d)的毫数表示，如“工160X88x6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。

标称规格工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。

腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c予以区别，女口32a#、32b#、32c#等。

分类及运用，工字钢的外形，长度，重量，牌号，化学成分，力学性能，工艺性能和表面质量普工20a ：截面高度H=200m ; 截面宽度B=100mm 翼缘厚度tf=11.4mm ; 腹板厚度tw=7mm 截面面积A=3555mm2 惯性矩 Ix=23690000mm4 惯性矩 Iy=1579000mm4 截面模量Wx=236900mm3轻工20:截面高度H=200mm 截面宽度B=100mm 翼缘厚度tf=8.4mm ； 腹板厚度tw=5.2mm 截面面积A=2680mm2 惯性矩 Ix=18400000mm4 惯性矩 Iy=1150000mm4截面模量Wx=184000mm3普工20b ：截面高度H=200mm 截面宽度B=102mm 翼缘厚度tf=11.4mm ； 腹板厚度tw=9mm 截面面积A=3955mm2 惯性矩Ix=25020000mm4 惯性矩 Iy=1690000mm4 截面模量Wx=250200mm3 截面模量Wy=33137mm3轻工20a ：截面高度H=200mm 截面宽度B=110mm 翼缘厚度tf=8.6mm ； 腹板厚度tw=5.2mm截面面积A=2890mm2 惯性矩 Ix=20300000mm4 惯性矩 Iy=1550000mm4截面模量Wx=203000mm3热轧等边角钢5#轻槽12：截面高度H=120mm 截面宽度B=52mm 翼缘厚度tf=4.8mm ；腹板厚度tw=7.8mm ； 中和轴距离z0=15.4mm 截面面积A=1330mm2 惯性矩 Ix=3010000mm4 惯性矩 Iy=312000mm4 截面模量Wx=50167mm3 工字钢单位重量表hh IU Ll - -fttllirvt — /——nil « Milb=50mm,d=3mm,r=5.5m m 截面面积 2.971cm2,理论重量 2.332公斤/米，外表面积 b=50mm,d=4mm,r=5.5m m 截面面积 3.897cm2,理论重量 3.059公斤/米，外表面积 b=50mm,d=5mm,r=5.5m m 截面面积 4.803cm2,理论重量3.770公斤/米，外表面积0.197 米 2/ 米 0.197 米 2/ 米 0.196 米 2/ 米 b=50mm,d=6mm,r=5.5m m 截面面积 5.688cm2,理论重量4.465公斤/米，外表面积0.196 米 2/ 米槽钢单位重量表轨道材料重量表钢轨每米重量表鱼尾板每块重量表工字钢理论重量表:。

附录常用型钢规格表普通工字钢符号：h—高度；b—宽度；tw—腹板厚度；t—翼缘平均厚度；I—惯性矩；W—截面模量i—回转半径；Sx—半截面的面积矩；长度：型号10～18，长5～19m；型号20～63，长6～19m。

型号尺寸（mm）截面面积(cm2)理论重量(kg/m)x-x轴y-y轴hmmbmmt wmmtmmRmmI xcm4W xcm3i xcmI x/S xcmI ycm4W ycm3I ycm10 100 68 4.5 7.6 6.5 14.3 11.2 245 49 4.14 8.69 33 9.6 1.51 12.6 126 74 5 8.4 7 18.1 14.2 488 77 5.19 11 47 12.7 1.61 14 140 80 5.5 9.1 7.5 21.5 16.9 712 102 5.75 12.2 64 16.1 1.73 16 160 88 6 9.9 8 26.1 20.5 1127 141 6.57 13.9 93 21.1 1.89 18 180 94 6.5 10.7 8.5 30.7 24.1 1699 185 7.37 15.4 123 26.2 2.0020 a200100 711.4 935.5 27.9 2369 237 8.16 17.4 158 31.6 2.11b 102 9 39.5 31.1 2502 250 7.95 17.1 169 33.1 2.0722 a220110 7.512.3 9.542.1 33 3406 310 8.99 19.2 226 41.1 2.32b 112 9.5 46.5 36.5 3583 326 8.78 18.9 240 42.9 2.2725 a250116 813 1048.5 38.1 5017 401 10.2 21.7 280 48.4 2.4b 118 10 53.5 42 5278 422 9.93 21.4 297 50.4 2.3628 a280122 8.513.7 10.555.4 43.5 7115 508 11.3 24.3 344 56.4 2.49b 124 10.5 61 47.9 7481 534 11.1 24 364 58.7 2.4432 a320130 9.515 11.567.1 52.7 11080 692 12.8 27.7 459 70.6 2.62b 132 11.5 73.5 57.7 11626 727 12.6 27.3 484 73.3 2.57c 134 13.5 79.9 62.7 12173 761 12.3 26.9 510 76.1 2.5336 a360136 1015.8 1276.4 60 15796 878 14.4 31 555 81.6 2.69b 138 12 83.6 65.6 16574 921 14.1 30.6 584 84.6 2.64c 140 14 90.8 71.3 17351 964 13.8 30.2 614 87.7 2.640 a400142 10.516.5 12.586.1 67.6 21714 1086 15.9 34.4 660 92.9 2.77b 144 12.5 94.1 73.8 22781 1139 15.6 33.9 693 96.2 2.71c 146 14.5 102 80.1 23847 1192 15.3 33.5 727 99.7 2.6745 a450150 11.518 13.5102 80.4 32241 1433 17.7 38.5 855 114 2.89b 152 13.5 111 87.4 33759 1500 17.4 38.1 895 118 2.84c 154 15.5 120 94.5 35278 1568 17.1 37.6 938 122 2.7950 a500158 1220 14119 93.6 46472 1859 19.7 42.9 1122 142 3.07b 160 14 129 101 48556 1942 19.4 42.3 1171 146 3.01c 162 16 139 109 50639 2026 19.1 41.9 1224 151 2.9656 a560166 12.521 14.5135 106 65576 2342 22 47.9 1366 165 3.18b 168 14.5 147 115 68503 2447 21.6 47.3 1424 170 3.12c 170 16.5 158 124 71430 2551 21.3 46.8 1485 175 3.0763 a630176 1322 15155 122 94004 2984 24.7 53.8 1702 194 3.32 b 178 15 167 131 98171 3117 24.2 53.2 1771 199 3.25c 780 17 180 141 102339 3249 23.9 52.6 1842 205 3.2H型钢符号：h—高度；b—宽度；t1—腹板厚度；t2—翼缘厚度；I—惯性矩；W—截面模量i—回转半径；Sx—半截面的面积矩。

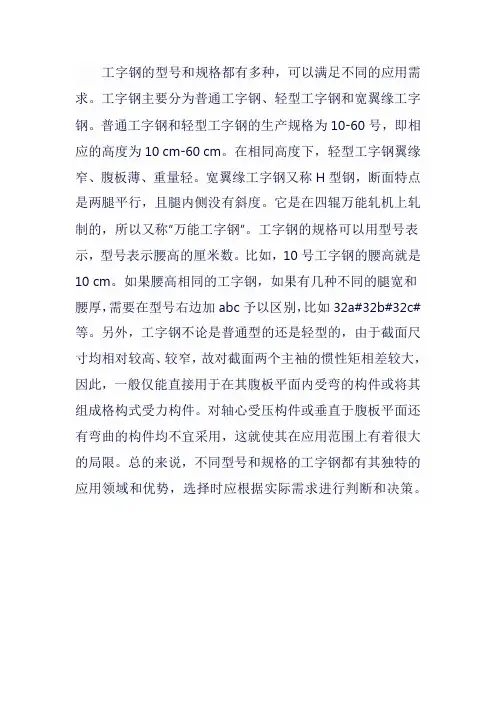

工字钢的型号和规格都有多种，可以满足不同的应用需求。

工字钢主要分为普通工字钢、轻型工字钢和宽翼缘工字钢。

普通工字钢和轻型工字钢的生产规格为10-60号，即相应的高度为10 cm-60 cm。

在相同高度下，轻型工字钢翼缘窄、腹板薄、重量轻。

宽翼缘工字钢又称H型钢，断面特点是两腿平行，且腿内侧没有斜度。

它是在四辊万能轧机上轧制的，所以又称“万能工字钢”。

工字钢的规格可以用型号表示，型号表示腰高的厘米数。

比如，10号工字钢的腰高就是10 cm。

如果腰高相同的工字钢，如果有几种不同的腿宽和腰厚，需要在型号右边加abc予以区别，比如32a#32b#32c#等。

另外，工字钢不论是普通型的还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。

对轴心受压构件或垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。

总的来说，不同型号和规格的工字钢都有其独特的应用领域和优势，选择时应根据实际需求进行判断和决策。

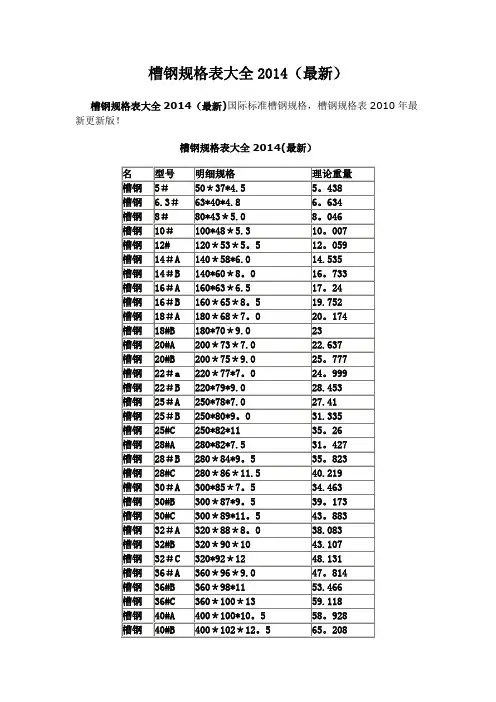

槽钢规格表大全2014（最新）槽钢规格表大全2014（最新)国际标准槽钢规格，槽钢规格表2010年最新更新版！槽钢规格表大全2014(最新）四、角钢单位重量表热轧等边角钢每米重量表热轧不等边角钢每米重量表五、工字钢单位重量表热轧普通工字钢每米重量表热轧轻型工字钢每米重量表六、槽钢单位重量表热轧普通槽钢每米重量表热轧轻型槽钢每米重量表七、轨道材料重量表钢轨每米重量表鱼尾板每块重量表九、无缝钢管单位重量表热轧无缝钢管每米重量表冷拔（轧）无缝钢管每米重量表（理论重量）注:1、括号内的尺寸不推荐使用。

2、钢管长度:壁厚〈=1毫米;壁厚〉1毫米，1。

5～9米。

十、不锈钢管单位重量表热轧不锈钢管(1Cr18Ni9Ti)每米重量表冷拔不锈钢管(1Cr18Ni9Ti）每米重量表十一、焊接钢管单位重量表电焊钢管每米重量表注：1、表括号内的外径或重量是指经过冷拔的钢管；外径〈63。

5毫米，壁厚〈2。

5毫米，没有括号的是指经过冷拔或不经过冷拔方法制造的钢管;其余的钢管均不经过冷拔方法制造。

2、钢管长度：外径<=30毫米为2～6米;外径30～70毫米为3～10米；外径70毫米为4～10米。

水、煤气管每米重量表注:镀锌钢管比不镀锌钢管重3～6％。

钢管一般用材料为A2,A3,A4.电线管规格重量表十二、铸铁管单位重量表上水铸铁管重量表下水铸铁管重量表十三、电焊条规格表结构钢电焊条每公斤根数换算表电焊条规格重量表。

符号意义：h—高度；r1—腿端圆弧半径；b—腿宽度；l—惯性矩；d—腰厚度；W—抗弯截面系数；t—平均腿厚度；i—惯性半径；C—形心；r—内圆弧半径；S—半截面的静力矩。

型号尺寸/mm 截面面积/cm2理论质量/(kg/m)参考数值X～X Y-Yh b d t r r1 Ix/c Wx/c ix/c Ix:S Iy/c Wy/c iy/c10 1068 4.5 7.6 6.5 3.14.345 11.261 245 49 4.18.533.9.72 1.5 12.6 1274 5.0 8.4 7.0 3.18.118 14.223 488 77.5 5.210.46.12.7 1.6 14 1480 5.5 9.1 7.5 3.21.516 16.890 712 102 5.712.64.16.1 1.7 16 1688 6.0 9.9 8.0 4.26.131 20.513 113141 6.513.93.21.2 1.8 18 1894 6.5 10.8.5 4.30.756 24.143 166185 7.315.122 26.0 2.0 20a 20107.0 11.9.0 4.35.578 27.929 237237 8.117.158 31.5 2.1 20b 20109.0 11.9.0 4.39.578 31.069 250250 7.916.169 33.1 2.0 22a 22117.5 12.9.5 4.42.128 33.070 340309 8.918.225 40.9 2.3 22b 22119.5 12.9.5 4.46.528 36.524 357325 8.718.239 42.7 2.2 25a 25118.0 13.10. 5.48.541 38.105 502402 10.21.280 48.3 2.4 25b 251110.13.10. 5.53.541 42.030 528423 9.921.309 52.4 2.4 28a 28128.5 13.10. 5.55.404 43.492 711508 11.24.345 56.6 2.5 28b 281210.13.10. 5.61.004 47.888 748534 11.24.379 61.2 2.4 32a 32139.5 15.11. 5.67.156 52.717 111692 12.27.460 70.8 2.6 32b 321311.15.11. 5.73.556 57.741 116726 12.27.502 76.0 2.6 32c 321313.15.11. 5.79.956 62.765 122760 12.26.544 81.2 2.6 36a 361310.15.12. 6.76.480 60.037 158875 14.30.552 81.2 2.636b 361312.15.12. 6.83.6865.689 165919 14.30.5884. 2.6 36c 361414.15.12. 6.90.880 71.341 173962 13.29.612 87.4 2.6 40a 401410.16.12. 6.86.112 67.598 21710915.34.660 93.2 2.7 40b 401412.16.12. 6.94.112 73.878 22811415.33.692 96.2 2.7 40c 401414.16.12. 6.102.1180.158 ********.33.727 99.6 2.6 45a 451511.18.13. 6.102.4480.420 22214317.38.855 114 2.8 45b 451513.18.13.6_111.4487.485 33815017.38.894 118 2.8 45c 451515.18.13. 6.120.4494.550 35315717.37.938 122 2.7 50a 501512.20.14.7.119,3093.654 46518619.42.112142 3.0 50b 501614.20.14.7.129.30101.504 48619419.42.117146 3.0 50c 501616.20.14.7.139.30109.354 50620819.41.122151 2.9 56a 561612.21.14.7.135.43106.316 65623422.47.137165 3.1 56b 561614.21.14.7.146.63115.108 68524521.47.149174 3.1 56c 561716.21.14.7.157.83123.900 71425521.46.156183 3.1 63a 631713.22.15.7.154.65121.407 93929824.54.170193 3.3 63b 631715.22.15.7.167.25131.298 98131624.53.181204 3.2 63c 631817.22.15.7.179.85141.189 ********.52.192214 3.2 12①1274 5.0 8.4 7.0 3.17.818 13.987 436 72.7 4.910.46.12.7 1.6 24a①24118.0 13.10. 5.47.741 37.477 457381 9.720.280 48.4 2.4 24b241110.13.10. 5.52.541 41.245 480400 9.520.297 50.4 2.3 27a27128.5 13.10. 5.54.554 42.825 655485 10.23.345 56.6 2.5 27b271210.13.10. 5.59.954 47.064 687509 10.22.366 58.9 2.4 30a30129.0 14.11. 5.61.254 48.084 895597 12.25.400 63.5 2.5 30b301211.14.11. 5.67.254 52.794 940627 11.25.422 65.9 2.5 30c301313.14.11. 5.73.254 57.504 985657 11.25.445 68.5 2.4 55a551612.21.14.7.134.18105.335 62922921.46.137164 3.1 55b551614.21.14.7.145.18113.970 65623921.46.142170 3.1 55c551716.21.14.7.156.18122.605 68424920.45.148175 3.02010槽钢规格表大全（最新）名型号明细规格(高*宽*厚) 理论重量槽钢5# 50*37*4.5 5.438 槽钢 6.3# 63*40*4.8 6.634 槽钢8# 80*43*5.0 8.046 槽钢10# 100*48*5.3 10.007 槽钢12# 120*53*5.5 12.059 槽钢14#A 140*58*6.0 14.535 槽钢14#B 140*60*8.0 16.733 槽钢16#A 160*63*6.5 17.24 槽钢16#B 160*65*8.5 19.752 槽钢18#A 180*68*7.0 20.174 槽钢18#B 180*70*9.0 23 槽钢20#A 200*73*7.0 22.637 槽钢20#B 200*75*9.0 25.777 槽钢22#a 220*77*7.0 24.999 槽钢22#B 220*79*9.0 28.453 槽钢25#A 250*78*7.0 27.41 槽钢25#B 250*80*9.0 31.335 槽钢25#C 250*82*11 35.26 槽钢28#A 280*82*7.5 31.427 槽钢28#B 280*84*9.5 35.823 槽钢28#C 280*86*11.5 40.219 槽钢30#A 300*85*7.5 34.463 槽钢30#B 300*87*9.5 39.173 槽钢30#C 300*89*11.5 43.883槽钢32#A 320*88*8.0 38.083 槽钢32#B 320*90*10 43.107 槽钢32#C 320*92*12 48.131 槽钢36#A 360*96*9.0 47.814 槽钢36#B 360*98*11 53.466 槽钢36#C 360*100*13 59.118 槽钢40#A 400*100*10.5 58.928 槽钢40#B 400*102*12.5 65.208 槽钢40#C 400*104*14.5 71.488角钢重量规格表一览规格理重规格理重规格理重规格理重25*3 1.124 100*6 9.366 25*16*3 0.912 100*63*6 7.5525*4 1.459 100*7 10.83 32*20*4 1.522 100*63*7 8.72230*3 1.373 100*8 12.276 32*20*4 1.522 100*63*8 9.87830*4 1.786 100*10 15.12 40*25*3 1.484 100*63*10 12.14240*3 1.852 100*12 17.898 40*25*4 1.936 100*80*6 8.3540*4 2.422 100*14 20.611 45*28*3 1.687 100*80*7 9.65640*5 2.976 100*16 23.257 45*28*4 2.203 100*80*8 10.94650*3 2.332 110*7 11.928 50*32*3 1.908 100*80*10 13.476 50*4 3.059 110*8 13.532 50*32*4 2.494 110*70*6 8.35 50*5 3.77 110*10 16.69 56*36*3 2.153 110*70*7 9.65 50*6 4.465 110*12 19.782 56*36*4 2.818 110*70*8 10.946 60*5 4.57 110*14 22.809 56*36*5 3.466 110*70*10 13.476 60*6 5.42 125*8 15.504 63*40*4 3.185 125*80*7 11.066 63*4 3.907 125*10 19.133 63*40*5 3.92 125*80*8 12.551 63*5 4.822 125*12 22.696 63*40*6 4.638 125*80*10 15.474 63*6 5.721 125*14 26.193 63*40*7 5.339 125*80*12 18.33 63*8 7.469 140*10 25.522 70*45*5 4.403 140*90*10 17.475 70*6 6.406 140*14 29.49 70*45*6 5.218 140*90*12 20.724 70*7 7.398 140*16 33.393 70*45*7 6.011 140*90*14 23.908 70*8 8.373 160*10 24.729 70*50*5 4.808 160*100*10 19.872 75*5 5.818 160*12 29.391 70*50*6 5.699 160*100*12 23.59275*6 6.905 160*14 33.987 75*50*8 7.431 160*100*14 27.247 75*7 7.976 160*16 38.518 75*50*10 9.098 160*100*16 30.835 75*8 9.03 180*12 33.159 80*50*5 5.005 180*110*10 22.273 75*10 11.089 180*14 38.383 80*50*6 5.935 180*110*12 26.464 80*6 7.376 180*16 43.542 80*50*7 6.848 180*110*14 30.589 80*8 9.658 180*18 48.634 80*50*8 7.745 180*110*16 34.649 80*10 11.874 200*14 42.894 90*56*5 5.661 200*125*12 34.436 90*6 8.35 200*16 48.68 90*56*6 6.717 200*125*14 39.045 90*8 10.946 200*18 54.401 90*56*7 7.756 200*125*16 39.045 90*10 13.476 200*20 60.056 90*56*8 8.3779 200*125*18 43.588 90*12 15.94 200*24 71.168不锈钢管规格表一览Ф6x1 Ф34x2-8 Ф70x3-10 Ф152x3-20Ф8x1-2 Ф36x2-8 Ф73x3-10 Ф159x3-25Ф10x1-2 Ф38x2-8 Ф76x2-16 Ф168x3-30Ф12x1-3 Ф40x2-8 Ф80x2-16 Ф180x3-30Ф14x1-4 Ф42x2-8 Ф83x2-16 Ф219x4-35Ф16x1-4 Ф45x2-8 Ф89x2-16 Ф245x5-35Ф18x1-4 Ф48x2-8 Ф95x2.5-16 Ф273x5-40Ф20x1-5 Ф50x2-8 Ф102x2.5-18 Ф325x5-40Ф22x1-5 Ф51x2-8 108x2.5-18 Ф355x7-40Ф25x1.5-5 Ф57x2-10 Ф114x2.5-18 Ф377x8-45Ф27x2-5 Ф60x2-10 Ф120x3-18 Ф426x8-50Ф28x2-5 Ф63x2-10 Ф127x3-18 Ф456x8-50Ф30x2-8 Ф65x3-10 Ф133x3-18 Ф530x8-50Ф32x2-8 Ф68x3-10 Ф140x3-20 Ф630x10-40 不锈钢管规格产品名称规格、型号标准名称标准号不锈钢管Φ6～630x 1～50mm 流体输送用不锈钢管 GB/T14976-2002不锈钢管Φ6～630x 1～50mm 结构用无缝不锈钢管 GB/T14975-2002不锈钢管Φ6～630x 1～50mm 锅炉、热交换器用不锈钢管 GB13296-91 不锈钢焊管Φ219～1200x 3～20mm 流体输送用不锈钢管 GB12770-2002 钢管种类钢管尺寸（毫米）精度普通级高级冷拔外径6-10 流体输送用不锈钢管Ф355x7-40>10-30 结构用无缝不锈钢管Ф377x8-45>30-50 锅炉、热交换器用不锈钢管Ф426x8-50>50 流体输送用不锈钢管Ф456x8-50（轧）管壁厚0.5-1.0 ±0.15毫米Ф530x8-50>1.0-3.0 ±14％±12％>3.0 ±12％ -10％-10％ +10％h型钢规格表一览类别型号(高度×宽度) 截面尺寸/nma 截面面积/cm2 理论质量/(kg/m) H×B t1 t2 rHW 100×100 100×100 6 8 10 21.9 17.2125×125 125×125 6.5 9 10 30.31 23.8150×150 150×150 7 10 13 40.55 31.9175×175 175×175 7.5 11 13 51.43 40.3200×200 200×200 8 12 16 64.28 50.5#200×204 12 12 16 72.28 56.7250×250 250×250 9 14 16 92.18 72.4250×255 14 14 16 104.7 82.2300×300 #294×302 12 12 20 108.3 85.O300×300 1O 15 20 120.4 94.5300×305 15 15 20 135.4 106350×350 #344×348 10 16 20 146 115350×350 12 19 20 173.9 137400x400 #388×402 15 15 24 179.2 141#394×398 11 18 24 187.6 147400×400 13 21 24 219.5 172#400×408 21 21 24 251.5 197#414×405 18 28 24 296.2 233#428×407 20 35 24 361.4 284*458×417 30 50 24 529.3 415*498×432 45 70 24 770.8 605HM 150×100 148×100 6 9 13 27.25 21.4200×150 194×150 6 9 16 39.76 31.2250×175 244×175 7 11 16 56.24 44.1300×200 294×200 8 12 20 73.03 57.3350×250 340×250 9 14 20 101.5 79.7 400×300 390×300 1O 16 25 136.7 107 450×300 440×300 11 18 24 157.4 124 500×300 482×300 11 15 28 146.4 115 488×300 n 18 28 164.4 129600×300 582×300 12 17 28 174.5 137 588×300 12 20 28 192.5 151#594×302 14 23 28 222.4 175HN 100×50 100×50 5 7 1O 12.16 9.54 125×60125×60 6 8 1O 17.01 13.3150×75 150×75 5 7 10 18.16 14.3175×90 175×90 5 8 10 23.21 18.2200×100 198×99 4.5 7 13 23.59 18.5 200×100 5.5 8 13 27.57 21.7250×125 248×124 5 8 13 32.89 25.8250×125 6 9 13 37.87 29.7300×150 298×149 5.5 8 16 41.55 32.6 300×150 6.5 9 16 47.53 37.3350×175 346×174 6 9 16 53.19 41.8350×175 7 11 16 63.66 50#400×150 #400×150 8 13 16 71.12 55.8 400×200 396×199 7 1 16 72.16 56.7400×200 8 13 16 84.12 66#450×150 #450×150 9 14 20 83.41 65.5 450×200 446×199 8 12 20 84.95 66.7 450×200 9 14 20 97.41 76.5#500×150 #500×150 10 16 20 98.23 77.1 500×200 496×199 9 14 20 101.3 79.5500×200 10 16 20 114.2 89.6500×200 #506×201 11 19 20 131.3 103 600×200 596×199 10 15 24 121.2 95.1 600×200 1 17 24 135.2 106#606×201 12 20 24 153.3 120700×300 #692×300 13 20 28 211.5 166 700×300 13 24 28 235.5 185*800×300 *792×300 14 22 28 243.4 191 *800×300 14 26 28 267.4 210*900×300 *890×299 15 23 28 270.9 213 *900×300 16 28 28 309.8 243*912×302 18 34 28 364 286。

五、工字钢单位重量表热轧普通工字钢每米重量表热轧轻型工字钢每米重量表六、槽钢单位重量表热轧普通槽钢每米重量表热轧轻型槽钢每米重量表七、轨道材料重量表钢轨每米重量表鱼尾板每块重量表方钢□20×20×2□50×50×3 □80×40×3-4□25×25×2/3 □50×50×4-5 □80×80×3-4□30×30×2/3 □50×30×3 □90×60×4□40×20×2 □60×40×3-4 □100×50×3/4□40×40×2/3□60×60×3-4 □100×100×4/5□40×40×4 □60×60×5 □150×100×5□50×25×2.5 □70×30×3 □160×80×5扁钢规格宽度(mm) 厚度4 5 6 7 8 9 10 11 12 14 16 18 20 22 25 28 30重量 (kg/m)12 0.38 0.47 0.57 0.66 0.7514 0.44 0.55 0.66 0.77 0.8816 0.50 0.63 0.75 0.88 1.00 1.15 1.2618 0.57 0.71 0.85 0.99 1.13 1.27 1.4120 0.63 0.79 0.94 1.10 1.26 1.41 1.57 1.73 1.8822 0.69 0.86 1.04 1.21 1.38 1.55 1.73 1.90 2.0725 0.79 0.98 1.18 1.37 1.57 1.77 1.96 2.16 2.36 2.75 3.1428 0.88 1.10 1.32 1.54 1.76 1.98 2.20 2.42 2.64 3.08 3.5330 0.94 1.18 1.41 1.65 1.88 2.12 2.36 2.59 2.83 3.36 3.77 4.24 4.7132 1.01 1.25 1.50 1.76 2.01 2.26 2.54 2.76 3.01 3.51 4.02 4.52 5.02（35） 1.10 1.37 1.65 1.92 2.20 2.75 3.30 3.9536 1.13 1.41 1.69 1.97 2.26 2.51 2.82 3.11 3.39 3.95 4.52 5.09 5.6540 1.26 1.57 1.88 2.20 2.51 2.83 3.14 3.45 3.77 4.40 5.02 5.65 6.28 6.91 7.85 8.7945 1.41 1.77 2.12 2.47 2.83 3.18 3.53 3.89 2.24 4.95 5.65 6.36 7.07 7.77 8.83 9.89 10.60 50 1.57 1.96 2.36 2.75 3.14 3.53 3.93 4.32 4.71 5.50 6.28 7.07 7.85 8.64 9.81 10.99 11.78 （55） 1.73 2.16 2.59 3.02 3.45 4.32 5.19 6.0556 1.76 2.20 2.64 3.08 3.52 3.95 4.39 4.83 5.27 6.15 7.30 7.91 8.79 9.67 10.99 12.31 13.19 60 1.88 2.36 2.83 3.30 3.77 4.24 4.71 5.18 5.65 6.59 7.54 8.48 9.42 10.36 11.78 13.19 14.13 63 1.98 2.47 2.97 3.46 3.95 4.45 4.94 5.44 5.93 6.92 7.91 8.90 9.69 10.88 12.36 13.85 14.34 65 2.04 2.55 3.06 3.57 4.08 4.59 5.10 5.61 6.12 7.14 8.16 9.19 10.21 11.23 12.76 14.29 15.31 70 2.20 2.75 3.30 3.85 4.40 4.95 5.50 6.04 6.59 7.69 8.79 8.89 10.99 12.09 13.74 15.39 16.49 75 2.36 2.94 3.53 4.12 4.71 5.30 5.89 6.48 7.07 8.24 9.42 10.60 11.78 12.95 14.72 16.49 17.66 80 2.51 3.14 3.77 4.40 5.02 5.65 6.28 6.91 7.54 8.79 10.05 11.30 12.56 13.82 15.70 17.58 18.84 85 2.67 3.34 4.00 4.67 5.34 6.01 6.67 7.34 8.01 9.34 10.68 12.01 13.35 14.68 16.68 18.68 20.02 90 2.83 3.53 4.24 4.95 5.56 6.36 7.07 7.77 8.48 9.89 11.30 12.72 14.13 15.54 17.65 19.78 21.20 95 2.98 3.73 4.47 5.22 5.97 6.71 7.46 8.20 8.95 10.44 11.93 13.42 14.92 16.41 18.84 20.88 22.37 100 3.14 3.93 4.71 5.50 6.28 7.07 7.85 8.64 9.42 10.99 12.56 14.13 15.70 17.27 19.63 21.98 23.55 105 3.30 4.12 4.95 5.77 6.59 7.42 8.24 9.07 9.89 11.54 13.19 14.84 16.49 18.18 20.61 23.08 24.73 110 3.45 4.32 5.18 6.04 6.91 7.77 8.64 9.50 10.36 12.09 13.82 15.54 17.27 19.00 21.59 24.18 25.91 120 3.77 4.71 5.65 6.59 7.54 8.48 9.42 10.36 11.30 13.19 15.07 16.96 18.84 20.72 23.55 26.38 28.26 125 3.93 4.91 5.89 6.67 7.85 8.83 9.81 10.76 11.78 13.74 15.70 17.66 19.63 21.50 24.53 27.48 29.44 130 4.08 5.10 6.12 7.14 8.16 9.18 10.21 11.23 12.25 14.29 16.33 18.87 20.41 22.45 25.51 28.57 30.62 140 4.40 5.50 6.59 7.69 8.79 9.89 10.99 12.09 13.19 15.39 17.58 19.78 21.98 24.18 27.48 30.77 32.97 150 4.71 5.89 7.07 8.24 9.42 10.60 11.78 12.95 14.13 16.49 18.84 21.20 23.55 25.91 29.44 32.97 35.33 160 5.02 6.28 7.54 8.79 10.05 11.30 12.56 13.82 15.07 17.58 20.10 22.61 25.12 27.63 31.40 35.17 37.63 170 5.34 6.67 8.01 9.34 10.68 12.01 13.35 14.68 16.01 18.68 21.35 24.02 26.09 29.36 33.36 37.37 40.04 180 5.65 7.07 8.48 9.89 11.30 12.72 14.13 15.54 16.96 19.78 22.61 25.43 28.26 31.09 35.33 39.56 42.39 190 5.97 7.46 8.95 10.44 11.93 13.42 14.92 16.41 17.90 20.88 23.86 26.85 29.83 32.81 37.29 41.76 44.75 200 6.28 7.85 9.42 10.99 12.56 14.13 15.70 17.27 18.84 21.98 25.12 28.26 31.40 34.54 39.25 43.96 47.10角钢规格规格宽度（毫米）厚度（毫米）根重（千克）包装（根）件重（千克）2.5#25 3 6.7 368 2480 25 4 8.8 288 25203#30 3 8.2 368 3030 30 4 10.7 288 31003.6#36 3 9.9 307 3000 36 4 13 232 3010 36 5 15.9 188 29904#40 3 11.1 232 2580 40 4 14.5 186 2700 40 5 17.9 166 29705#50 3 14 186 2600 50 4 18.4 166 3050 50 5 22.6 132 2990 50 6 26.8 112 30006.3#63 4 23.4 188 4400 63 5 28.9 156 4520 63 6 34.3 132 4530 63 8 44.8 104 4660 63 10 54.9 86 4720热轧不等边角钢(GB-T9788-1988)B—长边宽b—短边宽d—边厚计算公式：W=0.00785d（B+b－d）热轧不等边角钢的尺寸及质量号数尺寸/mm截面面积/cm2理论质量W/（kg/m）长边宽B短边宽b边宽d2.5/16 2525 1616341.1621.4990.1921.1763.2/2 3232 2020341.4921.9391.1711.5224/2.5 4040 2525341.8902.4671.4841.9364.5/2.8 45 28 3 2.149 1.687200 200 200 12512512514161843.86749.73955.52634.43639.04543.588基本尺寸截面面积F/cm2 理论重量G/kg·m-A B Smm10 5 0.8 0.203 0.1601 0.243 0.19112 50.8 0.235 0.1851 0.283 0.222 60.8 0.251 0.1971 0.303 0.2381460.8 0.283 0.2231 0.343 0.2691.5 0.471 0.370 70.8 0.299 0.2351 0.363 0.2851.5 0.501 0.394 100.8 0.347 0.2731 0.423 0.3321.5 0.591 0.4642 0.731 0.574(表一)(表二)1 0.583 0.458 0.178 0.266 0.255 0.2961.5 0.831 0.653 0.239 0.360 0.341 0.4002 1.051 0.825 0.283 0.432 0.404 0.480 (表三)(表四)(表五)(表六)(表七)。

1t钢结构，大约和40m2锅炉一t约13m250mm厚棉1m3约20m2拱顶面积计算为圆的面积*系数1.05角钢的规格规格型号材质规格型号材质Q是“屈”字汉语拼音的首位字母，代表屈服点数值（以N每平方毫米为单位），Q235表示屈服强度大于等于235N每平方毫米的钢。

? 25*25*3 Q235B 90*90*7 Q235B 30*30*3 Q235B 90*90*8 Q235B 30*30*4 Q235B 90*90*9 Q235B 38-*38*3 Q235B 90*90*10 Q235B 38*38*4 Q235B 100*100*8 Q235B 40*40*3 Q235B 100*100*9 Q235B 40*40*4 Q235B 100*100*10 Q235B40*40*5 Q235B 100*100*12 Q235B 50*50*4 Q235B 125*125*8 Q235B 50*50*5 Q235B 125*125*10 Q235B 56*56*5 Q235B 125*125*12 Q235B 56*56*6 Q235B 140*140*10 Q235B 63*63*5 Q235B 140*140*12 Q235B 63*63*6 Q235B 140*140*14 Q235B 70*70*5 Q235B 160*160*10 Q235B70*70*6 Q235B 160*160*12 Q235B 70*70*7 Q235B 160*160*14 Q235B 75*75*5 Q235B 160*160*16 Q235B 75*75*6 Q235B 180*180*12 Q235B 75*75*7 Q235B 180*180*14 Q235B 80*80*6 Q235B 200*200*12 Q235B 80*80*7 Q235B 200*200*14 Q235B 80*80*8 Q235B不锈钢管圆管规格表：不锈钢板厚度标准@不锈钢板标准厚度Φ3Φ4Φ5Φ6Φ7Φ8Φ9Φ9.5Φ10Φ12.7Φ15.9Φ19.1Φ22.2Φ25.4Φ31.8Φ38.1Φ42.16Φ50.8Φ63.5Φ76.2Φ88.9Φ101.6Φ108Φ114.3Φ127Φ133Φ141Φ159Φ168Φ219Φ273Φ323.85，厚度：0.1～8.0mm；不锈钢管圆管规格表：不锈钢板厚度标准@不锈钢板标准厚度Φ3Φ4Φ5Φ6Φ7Φ8Φ9Φ9.5Φ10Φ12.7Φ15.9Φ19.1Φ22.2Φ25.4Φ31.8Φ38.1Φ42.16Φ50.8Φ63.5Φ76.2Φ88.9Φ101.6Φ108Φ114.3Φ127Φ133Φ141Φ159Φ168Φ219Φ273Φ323.85，厚度：0.1～8.0mm；不锈钢板厚度?0.1、0.2/0.3/0.5/0.6/0.7/0.8/0.9/1.0/1.5、2.0/2.5/3.0/4.0/5.0/6.0/8.0/9/10/12/16/18/20/22/25/30mm?工字钢规格前面的数字表示型号，决定了外型尺寸。
