组合梁桥课程设计计算书

机场学院《桥梁工程》课程设计计算书专业：土木工程姓名：***学号：*********指导教师：***一、设计资料1、主梁跨径及全长标准跨径计算跨径 L=25.4m主梁全长 L1=25.96m2、桥面净宽净——7+2*1.0m人行道3、设计荷载公路二级荷载；人群荷载3.0kN/4、材料钢筋：凡直径大于或等于12毫米者用HRB335级钢筋：直径小于12毫米者一律R235级钢筋。

混凝土：主梁用40号，人行道、栏行、桥面均25号。

5、栏杆和人行道人行道包括栏杆荷载集度 6kN/m 。

横剖面T梁断面纵剖面二、主梁的计算（一）、主梁的荷载横向分布系数和内力计算1、主梁跨中截面的截面惯矩根据材料力学里面的知识可知，要计算，首先得计算出截面的重心位置，根据下图求解过程如下：I X计算平均板厚：h1=（13+17）/2=15㎝a x=56.4㎝I X=0.243m42、计算结构的自重集度（表2-2-1）结构自重集度计算表3、结构自重内力计算（表2-3-1）边主梁自重产生的内力表2-3-1注：括号（）内值为中主梁内力4、汽车、人群荷载内力计算（1）、支点处荷载横向分布系数（杠杆原理法）按《桥规》4.3.1条和4.3.5条规定：汽车荷载距人行道边缘不小于0.5m，人群荷载取 3.0kN/㎡。

在横向影响线上确定荷载横向最不利的布置各粱支点处相应于公路—Ⅱ级汽车荷载和人群荷载的横向分布系数计算（表2-4-1）1>、求荷载横向分布影响线坐标本桥梁各根主梁的横截面均相等，梁数n=4，梁间距为2.20m ，则： ∑i=14a i 2=a 12+ a 22+ a 32+ a 42=24.2m 2，（ a 1= -a 4=3.3, a 2= -a 3=1.1）1（4）号梁在两边主梁处的横向影响线竖标值为：η11 = 1n +a12/∑i=14a i2 =14+ 3.3224.2= 0.7η14 =η41= 1n −a12/∑i=14a i2 =14- 3.3224.2= -0.22（3）号梁在两边主梁处的横向影响线竖标值为：η12 =η21= 1n +a1×a2 /∑i=14a i2 =14+3.3×1.124.2= 0.4η24 =η42= 1n −a1×a2 /∑i=14a i2 =14-3.3×1.124.2= 0.12>画出各主梁的横向分布影响线，并按最不利位置布置荷载，如3>计算荷载横向分布系数表2-4-2）：表2-4-2 梁号汽车荷载人群荷载1（4）=0.659+0.414+0.2362=0.655=0.7952（3）=0.377+0.241+0.1422=0.380=0.453（3）、荷载横向分布系数汇总（表2-4-3）荷载横向分布系数表2-4-3 梁号荷载位置公路—Ⅱ级人群荷载备注1（4）跨中0.655 0.795 偏心压力法支点0.455 1.318 杠杆原理法2（3）跨中0.380 0.453 偏心压力法支点0.796 0 杠杆原理法（4）、均布荷载和内力影响线面积计算（表2-4-5）均布荷载和内力影响线面积计算表(公路—Ι级均布荷载q k =10.5KN/m ；集中荷载，L≦5m时，Pk=180KN，L≧50m 时，Pk=360KN，中间值，线性内插)表2-4-5荷载截类型面位置公路—Ⅱ级均布荷载（kN/m）人群荷载（kN/m）影响线面积（或m）影响线图线10.5×0.75=7.8753×0.75=2.25Ω=L28= 80.645L1L47.875 2.25Ω=12×L×3L16=68.48L3L167.875 2.25Ω=12×12×L2=3.1751/2L1/27.8752.25Ω=l2×1×L=12.7L1（5）、公路—Ⅱ级集中荷载P k 计算计算弯矩效应时： P k =0.75×[180+（360-180）×（25.4-5）/45]=0.75×261.6=196.2 kN计算剪力效应时：P k =1.2×196.2=235.44 kN （6）、计算冲击系μT 形截面面积A=0.68㎡ I c =0.243 m 4 G=A ×25=17.0 kN/m m c =G/g=17.0/9.81=1.733 kNS 3/m 2C40混凝土E 取3.25× 1010N/m 2=3.25× 107 KN/m 2，计算跨径l=25.4m 则：2102236.627510 2.80108.932215.50.99410c c EI f hz l m ππ-⨯⨯⨯===⨯⨯=5.19 μ=0.1767lnf-0.0157=0.1767×ln5.19-0.0157=0.275（1+μ=1.275）（7）、根据上面计算的结果记如下表，由桥规规定的计算式可算得各梁的弯矩M 1/2、M 1/4和剪力Q 1/2（计算结果如表2-4-6a 、b ，其中取ε=1）。

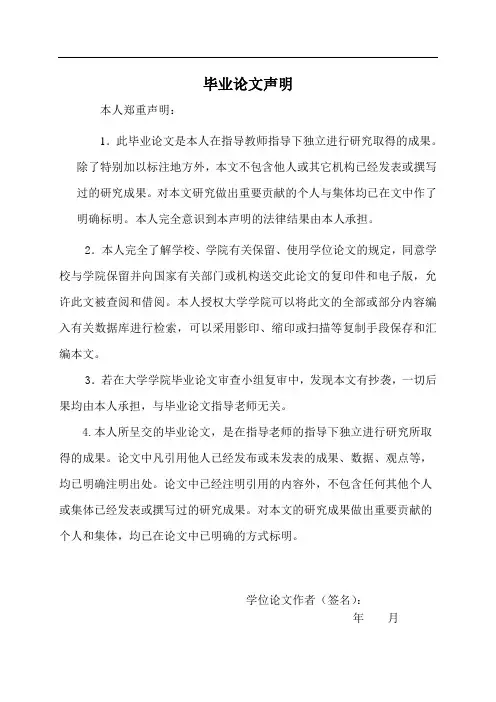

毕业论文声明本人郑重声明：1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。

除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。

对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。

本人完全意识到本声明的法律结果由本人承担。

2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。

本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。

3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。

4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。

论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。

论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。

对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。

学位论文作者（签名）：年月预应力混凝土梁拱组合桥关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。

本人完全了解大学有关保存，使用毕业论文的规定。

同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。

本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。

如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。

本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。

本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。

钢筋混凝土T 型梁桥设计计算书1 行车道板内力计算1.1恒载产生的内力以纵向1米宽的板条进行计算如图1.1所示。

图1.1铰接悬臂板计算图示（单位：cm ）沥青混凝土面层：= 0.02×1.0×21= 0.42/kN mC25号混凝土垫层：=0.06×1.0×24=1.44/kN m T 形翼缘板自重： =0.100.161.025 3.25/2kN m +⨯⨯= 合计：g=i g ∑=++=0.42+1.44+3.25=5.11/kN m 每米宽板条的恒载内力：弯距：220115.110.95 2.3122AG M gl kN m =-=-⨯⨯=-⋅剪力：0 5.110.95 4.85AG V gl kN==⨯=1.2荷载产生的内力按铰接板计算行车道板的有效宽度如图1.2所示）。

由<<桥规>>得=0.2m ，=0.6m 。

桥面铺装厚度为8cm ，则有： =+2H=0.2+2×0.08=0.36m=+2H=0.6+2×0.08=0.76m荷载对于悬臂板的有效分布宽度为:=+d+2=0.36+1.4+1.90=3.66m冲击系数采用1+=1.3，作用为每米宽板条上的弯矩为： 01(1)/2(/4)AP M P a l b μ=-+⋅⋅- 1.3140/2/3.66(0.950.76/4)=-⨯⨯-18.90KN m =-⋅作用于每米宽板条上的剪力为：图1.2 荷载有效分布宽度图示（cm ）140(1)1.324.8622 3.66AP P V KN a μ=+=⨯=⨯ 1.3内力组合承载能力极限状态内力组合：1.2 1.4 1.22.31 1.418.9029.23j Ag Ap M M M KN m =+=-⨯-⨯=-⋅ 1.2 1.4 1.2 4.85 1.424.8640.62j Ag Ap V V V KN =+=⨯+⨯=1.4 截面设计、强度验算（HRB335钢筋：335sk f MPa =，280sd f MPa =，C25混凝土：16.7,ck f MPa =1.78,11.5, 1.23tk cd td f MPa f MPa f MPa ===）翼缘板的高度：h=160mm ；翼缘板的宽度：b=1000mm ；假设钢筋截面重心到截面受拉边缘距离=35mm ，则=125mm 。

桥梁工程课程设计计算书一．行车道板计算1.计算如图1所示的T 梁翼板，荷载为公路Ⅰ级，桥面铺装为5cm 的沥青混凝土和10cm 的C40水泥混凝土垫层图12.恒载弯矩计算桥面铺装m kN 55.324110.023105.0g 1=⨯⨯+⨯⨯= 板厚平均值m216.072.16.02.0)2.025.0(56.0t =⨯++⨯=翼板自重m KN 40.5250.1216.0g 3=⨯⨯=m /kN 95.840.555.3g g g 21=+=+=m90.1b l m 936.1216.072.1t l l 00=+>=+=+=所以取m 90.1l = 恒载弯矩 m/kN 039.490.195.881gl81M 22g =⨯⨯==3.活载弯矩计算对于车辆荷载，设计荷载为公路Ⅰ级，所以车轮的着地长度为m 20.0a 2=，宽度m 60.0b 2=，则有m 50.015.0220.0H 2a a 21=⨯+=+= m 90.015.0260.0H 2b b 21=⨯+=+=车轮在板的跨中m267.190.132l 32m 133.1390.150.0l 31a a 1=⨯=<=+=+=所以取m 4.1d m 267.1a =<=车轮在板的支撑处m633.090.131l 31m 716.0216.050.0t a a 1'=⨯=>=+=+=所以取m 716.0a '=m 276.02716.0267.12a a e '=-=-=m 10.0)290.13.1(290.0)2l 3.1(2b c 1=--=--=e c <所以m 916.010.02716.0c 2a a 'c =⨯+=+= 跨中位置车轮的荷载集度m/kN 387.6190.0267.12140ab 2P P 1=⨯⨯==支点处车轮的荷载集度m/kN 628.10890.0716.02140b a 2P P 1''=⨯⨯==c 处车轮的荷载集度m/kN 910.8490.0916.02140b a 2P P 1c ''=⨯⨯==如图2所示363.0475.095.0725.0y y 21=⨯==025.0475.095.005.0y 3=⨯= 017.0475.095.03/10.0y 4=⨯=故[]44332211y A y A y A y A 1M +++μ+=）（汽[025.010.0910.84363.045.0387.61363.045.0387.613.1⨯⨯+⨯⨯+⨯⨯⨯=()]mkN 374.26017.010.0910.84-628.10821⋅=⨯⨯+图2对于人群荷载产生的弯矩，如图3mN 1.354k 1.90810.9532M ⋅=⨯⨯⨯⨯=人图3弯矩组合：人汽M 1.40.8M 4.1M 2.1Mg j⨯⨯++=m N 43.287k 1.3541.40.826.3741.44.0391.2⋅=⨯⨯+⨯+⨯ 4.翼板配筋及强度复核C40混凝土，pa M 18.4f cd =，pa M 1.65f td =HRB335级钢筋，pa M 280f sd =，0.56b =ξ， 1.00=γ （1）求混凝土相对受压区高度x 悬臂根部高度h =，净保护层厚度3cm ，取B12钢筋，则有效高度213mm13.5/2-30-250d/2-a -h h 0===由)2x-(h bx f M 0cd d 0≤γ得 )2x-(213x 10004.1810287.430.16⨯=⨯⨯解得 mm 11921356.0h mm 11x 0b =⨯=ξ<= （2）求钢筋面积s A2sdcd s mm 7232801110004.18f bx f A =⨯⨯==（3）配筋取B12钢筋，按间距14cm 配置，每米板宽配筋为2S mm 792A =，最小配筋率：()()27.0280/65.145f /f 45sd td ==，即配筋率不应小于0.27%，且不应小于0.2%，故取%27.0min =ρ 实际配筋率%)27.0(%37.02131000792bhA min 0S =ρ>=⨯==ρ分布筋按构造配置，取A8钢筋，间距为20cm （4）强度复核bxf A f cd s sd =， 得mm 1210004.18792280bf A f x cd s sd =⨯⨯==)212-(21312100018.4)2x -(h bx f M0cd u⨯⨯⨯==mkM 287.43M m kN 706.45⋅=>⋅=， 满足要求二．主梁计算(一)跨中截面荷载横向分布系数计算此桥在跨度内设有横隔梁，具有强大的横向连接刚性，且承重结构长宽比为：71.190.165.19B L =⨯=故可用偏心压力法来绘制荷载横向影响线并计算横向分布系数c m ，图4本桥各根主梁的横截面均相等，梁数6n =，梁间距为1.90m ，则26252423222161i 2i a a a a a a a +++++=∑= 2222222m175.63(-4.75)(-2.85)(-0.95)95.085.275.4=+++++=①号梁横向影响线的竖标值为：190.0175.6375.461a an 1524.0175.6375.461a a n 1261i 2i2116261i 2i2111-=-=∑-=η=+=∑+=η==由11η，16η绘制①号梁横向影响线，如图4（a ）所示，进而由11η，16η计算横向影响线的零点位置。

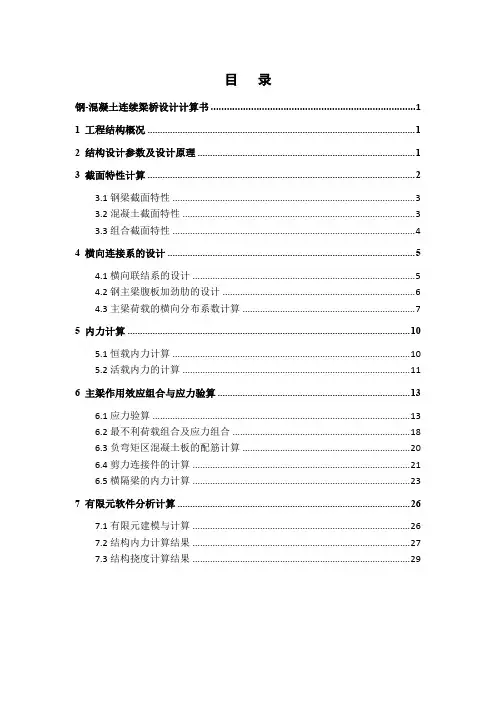

目录钢-混凝土连续梁桥设计计算书 (1)1 工程结构概况 (1)2 结构设计参数及设计原理 (1)3 截面特性计算 (2)3.1钢梁截面特性 (3)3.2混凝土截面特性 (3)3.3组合截面特性 (4)4 横向连接系的设计 (5)4.1横向联结系的设计 (5)4.2钢主梁腹板加劲肋的设计 (6)4.3主梁荷载的横向分布系数计算 (7)5 内力计算 (10)5.1恒载内力计算 (10)5.2活载内力的计算 (11)6 主梁作用效应组合与应力验算 (13)6.1应力验算 (13)6.2最不利荷载组合及应力组合 (18)6.3负弯矩区混凝土板的配筋计算 (20)6.4剪力连接件的计算 (21)6.5横隔梁的内力计算 (23)7 有限元软件分析计算 (26)7.1有限元建模与计算 (26)7.2结构内力计算结果 (27)7.3结构挠度计算结果 (29)钢-混凝土连续梁桥设计计算书1 工程结构概况本设计桥梁为某高速公路跨线桥，设计车道数为双向四车道，设计车速为120km/h ，设计荷载采用1.3倍公路-Ⅰ级荷载。

桥梁为跨径布置50m+80m+50m 的连续梁桥，桥宽为25.5m 。

通过综合分析比较各类桥型，本桥梁采用钢-混凝土组合梁桥结构形式对跨线桥进行初步设计，并进行结构设计验算。

本文先后分别进行截面设计，抗弯强度计算，以及抗剪强度设计。

本文设计过程先采用手工计算，再运用有限元软件进行复核。

2 结构设计参数及设计原理结构形式：采用连续有承托焊接工字型板梁方案，横桥向为等间距并排9个焊接工字梁，钢主梁的上翼缘顶部通过栓钉与现浇混凝土桥面板相连接，形成钢-混凝土组合结构共同承受外荷载作用。

桥梁沿桥跨方向，主跨等间距布置14道横隔梁，边跨布置9道横隔梁，以提高钢主梁的整体稳定性，保证各根主梁整体承载，三跨的横隔梁标准间距为6.00m ，结构立面如图2.1所示，桥梁桥跨方向的横断面如图2.2所示，结构钢主梁及横隔梁布置形式如图2.3所示。

30m钢板组合梁计算书-CAL-FENGHAI.-(YICAI)-Company One1钢与组合结构桥梁课程设计30m钢板组合梁桥课程设计计算书*****学号：*******任课教师：吴*联系方式：二○一五年一月目录1、总体设计..................................................................................................... 错误!未定义书签。

设计原则 ................................................................................................. 错误!未定义书签。

技术标准 ................................................................................................. 错误!未定义书签。

设计规范................................................................................................. 错误!未定义书签。

主要材料 ................................................................................................. 错误!未定义书签。

总体布置 ................................................................................................. 错误!未定义书签。

2、桥面板设计................................................................................................. 错误!未定义书签。

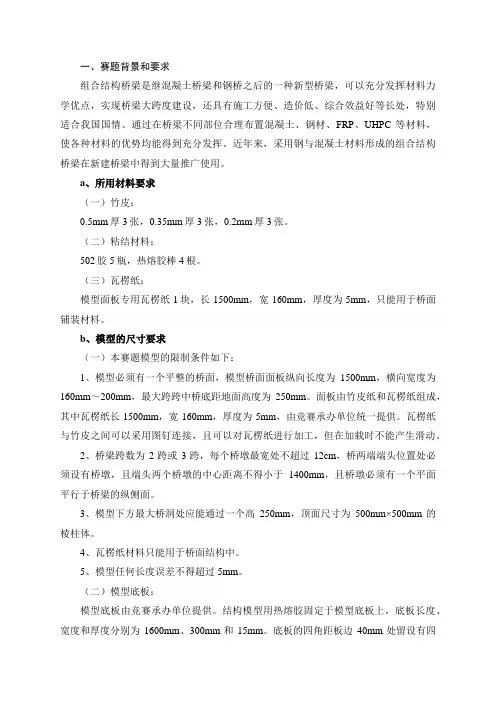

一、赛题背景和要求组合结构桥梁是继混凝土桥梁和钢桥之后的一种新型桥梁，可以充分发挥材料力学优点，实现桥梁大跨度建设，还具有施工方便、造价低、综合效益好等长处，特别适合我国国情。

通过在桥梁不同部位合理布置混凝土、钢材、FRP、UHPC等材料，使各种材料的优势均能得到充分发挥。

近年来，采用钢与混凝土材料形成的组合结构桥梁在新建桥梁中得到大量推广使用。

a、所用材料要求（一）竹皮：0.5mm厚3张，0.35mm厚3张，0.2mm厚3张。

（二）粘结材料：502胶5瓶，热熔胶棒4根。

（三）瓦楞纸：模型面板专用瓦楞纸1块，长1500mm，宽160mm，厚度为5mm，只能用于桥面铺装材料。

b、模型的尺寸要求（一）本赛题模型的限制条件如下：1、模型必须有一个平整的桥面，模型桥面面板纵向长度为1500mm，横向宽度为160mm～200mm，最大跨跨中桥底距地面高度为250mm。

面板由竹皮纸和瓦楞纸组成，其中瓦楞纸长1500mm，宽160mm，厚度为5mm，由竞赛承办单位统一提供。

瓦楞纸与竹皮之间可以采用图钉连接，且可以对瓦楞纸进行加工，但在加载时不能产生滑动。

2、桥梁跨数为2跨或3跨，每个桥墩最宽处不超过12cm，桥两端端头位置处必须设有桥墩，且端头两个桥墩的中心距离不得小于1400mm，且桥墩必须有一个平面平行于桥梁的纵侧面。

3、模型下方最大桥洞处应能通过一个高250mm，顶面尺寸为500mm×500mm的棱柱体。

4、瓦楞纸材料只能用于桥面结构中。

5、模型任何长度误差不得超过5mm。

（二）模型底板：模型底板由竞赛承办单位提供。

结构模型用热熔胶固定于模型底板上，底板长度、宽度和厚度分别为1600mm、300mm和15mm。

底板的四角距板边40mm处留设有四个螺栓固定孔，模型底板通过螺栓与加载平台连接。

模型与底板之间应严格通过热熔胶等连接。

参赛队不得对底板进行任何形式的加工处理。

c、受荷及变形要求加载设备由竞赛承办单位提供，加载装置详图见比赛通知，通知中加载装置尺寸均为到支架构件外表面的尺寸。

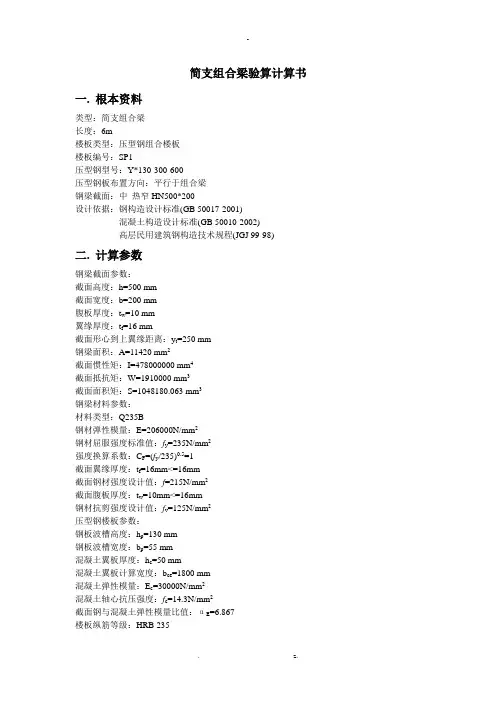

简支组合梁验算计算书一. 根本资料类型：简支组合梁长度：6m楼板类型：压型钢组合楼板楼板编号：SP1压型钢型号：Y*130-300-600压型钢板布置方向：平行于组合梁钢梁截面：中热窄HN500*200设计依据：钢构造设计标准(GB 50017-2001)混凝土构造设计标准(GB 50010-2002)高层民用建筑钢构造技术规程(JGJ 99-98)二. 计算参数钢梁截面参数：截面高度：h=500 mm截面宽度：b=200 mm腹板厚度：t w=10 mm翼缘厚度：t f=16 mm截面形心到上翼缘距离：y t=250 mm钢梁面积：A=11420 mm2截面惯性矩：I=478000000 mm4截面抵抗矩：W=1910000 mm3截面面积矩：S=1048180.063 mm3钢梁材料参数：材料类型：Q235B钢材弹性模量：E=206000N/mm2钢材屈服强度标准值：f y=235N/mm2强度换算系数：C F=(f y/235)0.5=1截面翼缘厚度：t f=16mm<=16mm截面钢材强度设计值：f=215N/mm2截面腹板厚度：t w=10mm<=16mm钢材抗剪强度设计值：f v=125N/mm2压型钢楼板参数：钢板波槽高度：h p=130 mm钢板波槽宽度：b p=55 mm混凝土翼板厚度：h c=50 mm混凝土翼板计算宽度：b ce=1800 mm混凝土弹性模量：E c=30000N/mm2混凝土轴心抗压强度：f c=14.3N/mm2截面钢与混凝土弹性模量比值：αE=6.867楼板纵筋等级：HRB 235楼板纵筋抗拉强度设计值：f sy=235 N/mm2楼板顶面配筋：φ8200楼板底面配筋：φ8200栓钉参数：栓钉材料：Q235栓钉极限抗拉强度：f u=375 N/mm2栓钉直径：d=19 mm栓钉高度：h d=160 mm栓钉列数：n s=1栓钉纵向间距：p=120 mm荷载参数：均布恒载标准值：g k=5 kN/m恒载承载力组合系数：γg=1.2恒载变形组合系数：γdg=1均布活载标准值：q k=2 kN/m活载承载力组合系数：γq=1.4活载变形组合系数：γdq=0.6均布施工荷载标准值：c k=3 kN/m施工荷载承载力组合系数：γc=1.4施工荷载变形组合系数：γdc=1变形限值参数：使用挠度限值：[ω]s=l/400施工挠度限值：[ω]c=l/250总挠度限值：[ω]g=l/250三. 强度验算控制工况：1.2恒+1.4活均布线荷载：F=γg*g k+γq*g k=1.2×5+1.4×2=8.8kN/m跨中弯矩：M=F l2/8=8.8×62/8=39.6kN·m梁端剪力：V=F l/2=8.8×6/2=26.4kN1 、正应力强度验算：钢梁全截面抗拉承载力：A*f=114.2×215/10=2455.3kN混凝土翼板全截面抗压承载力：b ce*h c*f c=1800×50×14.3/1000=1287kNA*f>b ce*h c*f c，塑性中和轴位于钢梁截面内钢梁受压区面积：A c=0.5*(A-b ce**h c*f c/f)=0.5×(11/215)=2716.977mm2钢梁翼缘面积：A f=b*t f=200*16=3200mm2A c<=A f，钢梁翼缘受压区高度：h f=A c/b=2716.977/200=13.585mm钢梁受压区合力中心到梁顶面距离：y c=0.5*h f=0.5×1.358=6.792mm钢梁受拉区合力中心到梁底面距离：y s=(A*h/2-A c*(h-y c))/(A-A c)=(11420×500/2-2716.977×(500-6.792/2))/(11420-2716.977)=174.074mm钢梁受拉区合力中心到受压区合力中心距离：y1=h-y s-y c=500-174.074-6.792=319.134mm钢梁受拉区合力中心到混凝土受压区合力中心距离：y=h-y s+h c/2+h p=500-174.074+50/2+130=480.926mm抗弯承载力比值ξ计算：ξ=M/(b ce*h c*f c*y+A c*f*y1)=39.6/(1287×480.926+2716.977×21.5×319.134)=0.04917ξ<=1.0，抗弯承载力满足要求2 、剪应力强度验算：钢梁腹板高度：h w=h-2*t f=500-2×16=468 mm抗剪承载力比值ξ计算：ξ=V/(h w*t w*f v)=26.4×103/(468×1×125)=0.04513ξ<=1.0，抗剪承载力满足要求四. 局稳验算组合梁塑性中和轴位于钢梁截面内，钢梁上翼缘受压截面自由外伸宽度：b0=95 mm截面腹板净高：h0=468 mm截面自由外伸宽厚比限值：[b0/t]=9*C F=9×1=9上翼缘宽厚比：b0/t f=95/16=5.938<=[b0/t] 满足[h0/t w]=72*C F=72×1=72腹板高厚比：h0/t w=46.8/10=46.8<=[h0/t w] 满足五. 变形验算1 、计算参数：组合梁截面高度：H=h+h c+h p=500+50+130=680 mm混凝土翼板截面参数：A cf=b ce*h c=1800×50=90000 mm2I cf=b ce*h c3/12=1800×503/12=18750000 mm4钢梁截面形心到混凝土翼板截面形心距离：d c=(H+h p)/2=(680+130)/2=405mm抗剪连接件刚度系数：k=N vs=13395.543 N/mm2 、准永久组合下，组合梁挠度计算：准永久组合均布线荷载：F d=γdg*g k+γdq*q k=1×5+0.6×2=6.2kN/m混凝土有效受压翼板的换算宽度：b eq=b ce/(2*αE)=1800/(2×6.867)=131.068 mm组合梁截面形心到钢梁截面形心的距离：*1=A cf*d c/(2*αE*A+A cf)=90000×405/(2×6.867×11420+90000)=147.67 mm组合梁截面等效惯性矩：I eq=I cf/(2*αE)+b eq*h c*(d c-*1)2+I+A**12=18750000/2/6.867+131.068×50×(405-147.67)2+18750000+11420×147.672=1162352384 mm4考虑滑移效应的刚度折减系数ζ计算：I0=I+I cf/2/αE=478000000+18750000/2/6.867=479365273.438 mm4A0=A cf*A/(2*αE A+A cf)=90000×11420/(2×6.867×11420+90000)=4163.921 mm2A1=(I0+A0*d c2)/A0=(479365273.438+4163.921×4052)/4163.921=279148.535 mm2j=0.81*[(n s*k*A1)/(E*I0*p)]0.5=0.81×[(1×13395.543×279148.531)/(206000×479365280×120)]0.5=0.00455 mm-1η=( 36*E*d c*p*A0)/(n s*k*h*l2)=(36×206000×405×120×4163.92)/(1×13395.543×680×62×1.0e6)=4.577有刚度折减系数ζ：ζ=η*[0.4-3/(j*l)2]=4.577×[0.4-3/(0.00455×6×1000)2]=-0.01145ζ<=0，取ζ=0组合梁考虑滑移效应的折减刚度：B=EI eq/(1+ζ)=206000×1162352384/(1+0)=2.394e+009 mm4准永久组合下梁的最大挠度：ωd=5*F d*l4/384/B=5×6.2×64×1.0e9/384/2.394446155e+013=0.04369 mm3 、标准组合下，组合梁挠度计算：标准组合均布线荷载：F s=g k+q k=5+2=7kN/m混凝土有效受压翼板的换算宽度：b eq=b ce/αE=1800/6.867=262.136 mm组合梁截面形心到钢梁截面形心的距离：*1=A cf*d c/(αE*A+A cf)=90000×405/(6.867×11420+90000)=216.427 mm组合梁截面等效惯性矩：I eq=I cf/αE+b eq*h c*(d c-*1)2+I+A**12=18750000/6.867+262.136×50×(405-216.427)2+18750000+11420×216.4272=1481725440 mm4考虑滑移效应的刚度折减系数ζ计算：I0=I+I cf/αE=478000000+18750000/6.867=480730585.938 mm4A0=A cf*A/(αE A+A cf)=90000×11420/(6.867×11420+90000)=6102.697 mm2A1=(I0+A0*d c2)/A0=(480730585.938+6102.697×4052)/6102.697=242798.462 mm2j=0.81*[(n s*k*A1)/(E*I0*p)]0.5=0.81×[(1×13395.543×242798.469)/(206000×480730592×120)]0.5=0.004238 mm-1η=( 36*E*d c*p*A0)/(n s*k*h*l2)=(36×206000×405×120×610.27)/(1×13395.543×680×62×1.0e6)=6.707有刚度折减系数ζ：ζ=η*[0.4-3/(j*l)2]=6.707×[0.4-3/(0.004238×6×1000)2]=-0.4298ζ<=0，取ζ=0组合梁考虑滑移效应的折减刚度：B=EI eq/(1+ζ)=206000×1481725440/(1+0)=3.052e+009 mm4标准组合下梁的最大挠度：ωs=5*F s*l4/384/B=5×7×64/384/3.052e+009=0.387 mm4 、使用阶段变形验算：使用阶段组合梁的允许挠度：[ω]s=l/400=15 mm使用阶段梁的最大挠度：ω=ma*(ωd，ωs)=0.4369 mmω<=[ω]s满足六. 总变形验算施工中使用临时支撑，取总变形为使用阶段最大变形：ω=0.4369 mm总挠度允许值：[ω]g=l/250=24 mmω<=[ω]g满足七. 栓钉承载力验算压型钢楼板平行于组合梁布置，计算栓钉承载力折减系数：压型钢板肋上部宽度：b1=245 mm压型钢板肋下部宽度：b2=70 mm压型钢板上部宽度大于下部宽度，取混凝土凸肋平均宽度：b w=(b1+b2)/2=(245+70)/2=157.5 mm混凝土凸肋平均宽度b w<1.5*h p=195mm，取承载力折减系数：η=0.6*b w*(h d-h p)/h p2=0.6×157.5×(160-130)/1302=0.1678单个栓钉受剪承载力设计值计算：栓钉钉杆面积：A st=πd2/4=3.142×192/4=283.529 mm2N vs1=0.43*A st(E c*f c)0.5=0.43×283.529/(30000×14.3)2/1000=79.854 kNN vs2=0.7*A st*f u=0.7×283.529×470/1000=93.281 kNN vs=min(N vs1，N vs2)=79.854 kN界面剪力计算：截面塑性中和轴位于钢梁截面内，有：V=b ce*h c f c=1800×50×14.3/1000=1287kN梁翼缘栓钉间距限值：[p]=η×N vs*n s*l/V=0.1678×13.396×1×6×1000/1287=62.45 mm 栓钉设计间距：p=120mm>[p]，不满足八. 界面受剪承载力验算1 、包络栓钉的纵向界面受剪承载力验算单位长度内纵向界面剪力：V=N vs*n s/p=79.854×1/120×1000/=665.446 kN纵向界面周长：u=2*h d+b=2×160+200=520 mm单位长度内横向钢筋面积：A s,tr=2*πd n2*1000/s n=2×3.142×82/4×1000/2000=502.655 mm2界面抗剪承载力计算：V s1=0.9*ξ*u+0.7*A s,tr*f y/1000=0.9×1×520+0.7×502.655×235=550.687 kNV s2=0.25*u*f c=0.25×520×14.3=1859 kNV s=min(V s1,V s2)=550.687 kN抗剪承载力：V s<V，不满足2 、混凝土翼板纵向界面受剪承载力验算假设两侧翼板计算宽度相等，则翼板单侧计算宽度：b1=(b e-b)/2=(1800-20)/2=890 mm单位长度内纵向界面剪力：V=N vs*n s/p*b1/b ce=79.854×1/120×1000×890/1800=329.026 kN 纵向界面周长：u=h c=50 mm单位长度内横向钢筋面积：A s,tr=πd n2*1000/s n+πd u2*1000/s u=3.142×82/4×1000/2000+3.142×82/4×1000/2000=502.655 mm2界面抗剪承载力计算：V s1=0.9*ξ*u+0.7*A s,tr*f y/1000=0.9×1×50+0.7×502.655×235=127.687 kNV s2=0.25*u*f c=0.25×50×14.3=178.75 kNV s=min(V s1,V s2)=127.687 kN抗剪承载力：V s<V，不满足九. 施工阶段验算施工中使用临时支撑，不须验算。

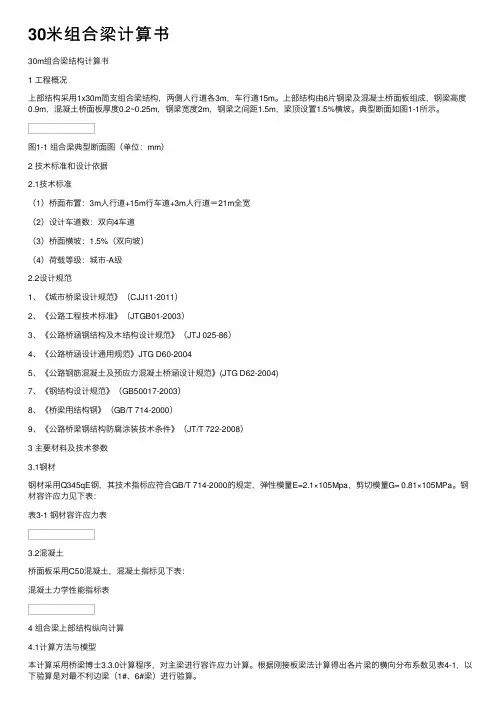

30⽶组合梁计算书30m组合梁结构计算书1 ⼯程概况上部结构采⽤1x30m简⽀组合梁结构，两侧⼈⾏道各3m，车⾏道15m。

上部结构由6⽚钢梁及混凝⼟桥⾯板组成，钢梁⾼度0.9m，混凝⼟桥⾯板厚度0.2~0.25m，钢梁宽度2m，钢梁之间距1.5m，梁顶设置1.5%横坡。

典型断⾯如图1-1所⽰。

图1-1 组合梁典型断⾯图（单位：mm）2 技术标准和设计依据2.1技术标准（1）桥⾯布置：3m⼈⾏道+15m⾏车道+3m⼈⾏道＝21m全宽（2）设计车道数：双向4车道（3）桥⾯横坡：1.5%（双向坡）（4）荷载等级：城市-A级2.2设计规范1、《城市桥梁设计规范》（CJJ11-2011）2、《公路⼯程技术标准》（JTGB01-2003）3、《公路桥涵钢结构及⽊结构设计规范》（JTJ 025-86）4、《公路桥涵设计通⽤规范》JTG D60-20045、《公路钢筋混凝⼟及预应⼒混凝⼟桥涵设计规范》(JTG D62-2004)7、《钢结构设计规范》（GB50017-2003）8、《桥梁⽤结构钢》（GB/T 714-2000）9、《公路桥梁钢结构防腐涂装技术条件》（JT/T 722-2008）3 主要材料及技术参数3.1钢材钢材采⽤Q345qE钢，其技术指标应符合GB/T 714-2000的规定，弹性模量E=2.1×105Mpa，剪切模量G= 0.81×105MPa。

钢材容许应⼒见下表：表3-1 钢材容许应⼒表3.2混凝⼟桥⾯板采⽤C50混凝⼟，混凝⼟指标见下表：混凝⼟⼒学性能指标表4 组合梁上部结构纵向计算4.1计算⽅法与模型本计算采⽤桥梁博⼠3.3.0计算程序，对主梁进⾏容许应⼒计算。

根据刚接板梁法计算得出各⽚梁的横向分布系数见表4-1，以下验算是对最不利边梁（1#、6#梁）进⾏验算。

表4-1 各⽚梁横向分布系数表组合梁的整体分析采⽤弹性⽅法，组合梁计算模型和荷载应考虑施⼯过程的影响，混凝⼟硬化前，钢梁、混凝⼟桥⾯板、模板等⼀期恒载及施⼯荷载由钢梁承担；混凝⼟硬化后，桥⾯铺装、⼈⾏道等⼆期恒载及活荷载由组合梁承担。

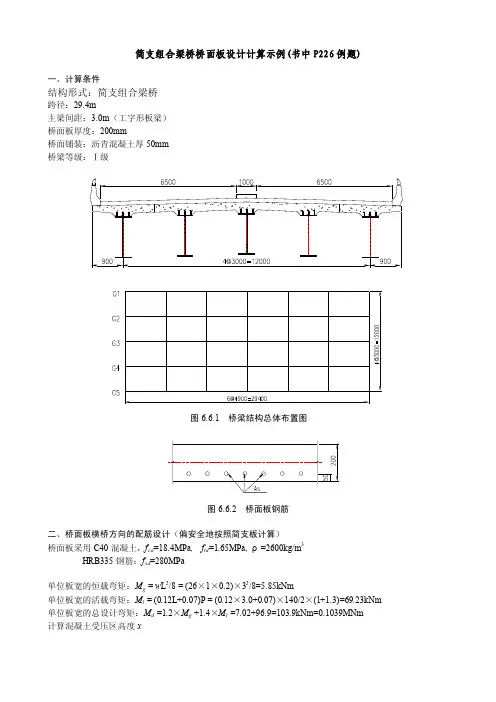

简支组合梁桥桥面板设计计算示例(书中P226例题)一、计算条件结构形式：简支组合梁桥跨径：29.4m主梁间距：3.0m（工字形板梁）桥面板厚度：200mm桥面铺装：沥青混凝土厚50mm桥梁等级：Ⅰ级图6.6.1 桥梁结构总体布置图图6.6.2 桥面板钢筋二、桥面板横桥方向的配筋设计（偏安全地按照简支板计算）桥面板采用C40混凝土，f cd=18.4MPa, f td=1.65MPa, ρ=2600kg/m3HRB335钢筋：f sd=280MPa单位板宽的恒载弯矩：M g = w L2/8 = (26×1×0.2)×32/8=5.85kNm单位板宽的活载弯矩：M l = (0.12L+0.07)P = (0.12×3.0+0.07)×140/2×(1+1.3)=69.23kNm 单位板宽的总设计弯矩：M d =1.2×M g+1.4×M l =7.02+96.9=103.9kNm=0.1039MNm计算混凝土受压区高度x)2(0x h bx f M cd d -=)205.02.0(14.181039.0x x --⨯⨯=即：01039.076.22.92=+-x x ，解方程得x =0.0441 主筋面积计算：223290010900.22800441.014.18mm m f bx f A sd cd s =⨯=⨯⨯==- 选取10φ20@100mm ，2222900314120410mm mm A s >=⨯⨯=π配筋率验算： %09.2)50200(100031410=-⨯==bh A s ρ 最小配筋率要求：%09.2%27.0)28065.1*45.0%,2.0m ax()45.0%,2.0m ax(min <===sd td f f ρ 受压区高度： mm b f A f x cd s sd 8.4710004.183141280=⨯⨯== mm h x b 84)50200(56.00=-⨯=<ξ，满足最大配筋率的限制要求。

第一章设计计算书1.1概述1.11设计特点钢-混凝土组合连续梁桥以其结构重量轻，跨越能力大，施工速度快，造型美观等优点得到广泛的应用。
