煤化工工艺路线图

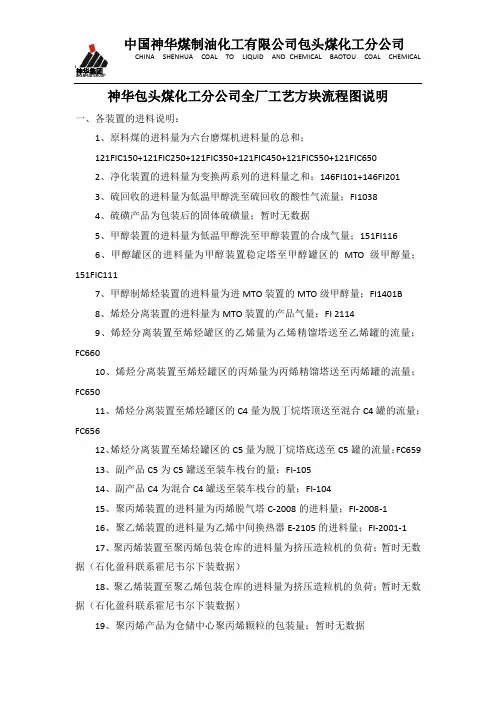

SHENHUA GROUP神华包头煤化工分公司全厂工艺方块流程图说明一、各装置的进料说明：1、原料煤的进料量为六台磨煤机进料量的总和；121FIC150+121FIC250+121FIC350+121FIC450+121FIC550+121FIC6502、净化装置的进料量为变换两系列的进料量之和；146FI101+146FI2013、硫回收的进料量为低温甲醇洗至硫回收的酸性气流量；FI10384、硫磺产品为包装后的固体硫磺量；暂时无数据5、甲醇装置的进料量为低温甲醇洗至甲醇装置的合成气量；151FI1166、甲醇罐区的进料量为甲醇装置稳定塔至甲醇罐区的MTO级甲醇量；151FIC1117、甲醇制烯烃装置的进料量为进MTO装置的MTO级甲醇量；FI1401B8、烯烃分离装置的进料量为MTO装置的产品气量；FI 21149、烯烃分离装置至烯烃罐区的乙烯量为乙烯精馏塔送至乙烯罐的流量；FC66010、烯烃分离装置至烯烃罐区的丙烯量为丙烯精馏塔送至丙烯罐的流量；FC65011、烯烃分离装置至烯烃罐区的C4量为脱丁烷塔顶送至混合C4罐的流量；FC65612、烯烃分离装置至烯烃罐区的C5量为脱丁烷塔底送至C5罐的流量；FC65913、副产品C5为C5罐送至装车栈台的量；FI-10514、副产品C4为混合C4罐送至装车栈台的量；FI-10415、聚丙烯装置的进料量为丙烯脱气塔C-2008的进料量；FI-2008-116、聚乙烯装置的进料量为乙烯中间换热器E-2105的进料量；FI-2001-117、聚丙烯装置至聚丙烯包装仓库的进料量为挤压造粒机的负荷；暂时无数据（石化盈科联系霍尼韦尔下装数据）18、聚乙烯装置至聚乙烯包装仓库的进料量为挤压造粒机的负荷；暂时无数据（石化盈科联系霍尼韦尔下装数据）19、聚丙烯产品为仓储中心聚丙烯颗粒的包装量；暂时无数据SHENHUA GROUP20、聚乙烯产品为仓储中心聚乙烯颗粒的包装量；暂时无数据21、进公共工程装置的水量为净水场两条原水管线的流量之和；FIC201+FIC20222、外购电为总变电站两台主变压器自外电网下电之和；暂时无数据23、燃料煤用量为热电中心12台给煤机负荷之和；B1NL09_01_FA+ B1NL10_01_FA+ B1NL11_01_FA +B1NL12_01_FA+ B2NL09_01_FA+ B2NL10_01_FA+ B2NL11_01_FA +B2NL12_01_FA+ B3NL09_01_FA+ B3NL10_01_FA+ B3NL11_01_FA +B3NL12_01_FA二、在每套装置的下面添加负荷率，为装置的实际进料量与设计进料量的比值乘以100%。

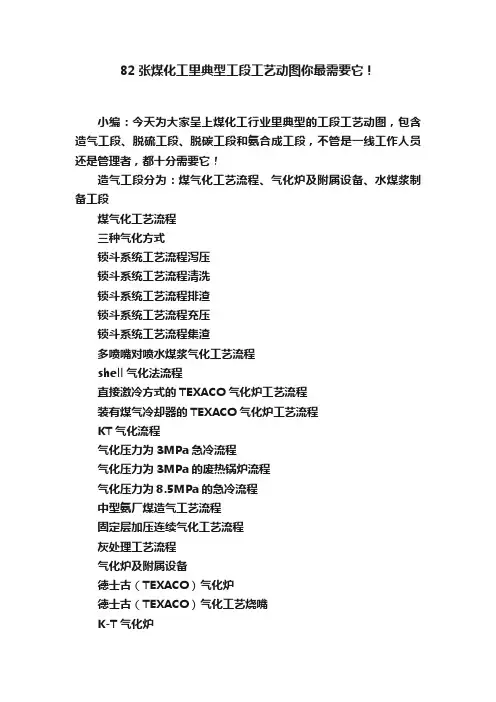

82张煤化工里典型工段工艺动图你最需要它！小编：今天为大家呈上煤化工行业里典型的工段工艺动图，包含造气工段、脱硫工段、脱碳工段和氨合成工段，不管是一线工作人员还是管理者，都十分需要它！造气工段分为：煤气化工艺流程、气化炉及附属设备、水煤浆制备工段煤气化工艺流程三种气化方式锁斗系统工艺流程泻压锁斗系统工艺流程清洗锁斗系统工艺流程排渣锁斗系统工艺流程充压锁斗系统工艺流程集渣多喷嘴对喷水煤浆气化工艺流程shell气化法流程直接激冷方式的TEXACO气化炉工艺流程装有煤气冷却器的TEXACO气化炉工艺流程KT气化流程气化压力为3MPa急冷流程气化压力为3MPa的废热锅炉流程气化压力为8.5MPa的急冷流程中型氨厂煤造气工艺流程固定层加压连续气化工艺流程灰处理工艺流程气化炉及附属设备德士古（TEXACO）气化炉德士古（TEXACO）气化工艺烧嘴K-T气化炉水煤浆气化工艺急冷流程用气化炉沸热锅炉流程用气化炉日产千吨合成氨厂急冷流程用气化炉氧与蒸汽外混合双套管喷嘴二次气流雾化双套管喷嘴水煤浆制备工艺流程灰处理工艺流程自动机主水压缸剖面图湿式电除尘器固定层加压连续气化工艺流程废热锅炉气柜洗气塔中型氨厂煤造气工艺流程直径为2.74m煤气发生炉固定层煤气发生炉中燃烧的分层情况水煤浆制备工段水煤浆制备工段称量给料机活塞隔膜泵工作原理活塞隔膜泵结构球式磨煤机煤浆搅拌器水煤浆制备工艺流程脱硫工段包括：脱硫工艺流程、脱硫设备脱硫工艺流程常压高塔再生法脱硫工艺流程自吸式喷射再生流程喷射再生法脱硫工艺流程活性炭脱硫及硫化铵溶液再生工艺流程活性炭脱硫及过热蒸汽再生工艺流程钴钼加氢-氧化锌脱硫工艺流程年产30万t合成氨厂硫磺回收工艺流程塔卡哈克斯湿法脱硫工艺流程希罗哈克斯湿式氧化法处理废液工艺流程脱硫设备脱硫槽喷旋塔结构示意图旋流板塔板简图箱式干法脱硫装置脱碳工段包括：低温甲醇洗、甲烷化、碳酸丙烯酯脱碳工艺、铜氨洗工艺、高压液氮洗低温甲醇洗低温甲醇洗涤法脱除二氧化碳流程同时脱出硫化物和二氧化碳的低温甲醇洗涤流程吸收塔再生塔甲烷化甲烷化多段绝热反应器的甲烷化反应流程碳酸丙烯酯脱碳工艺碳酸丙烯酯脱碳工艺铜氨洗工艺套筒式再生器铜氨液洗涤与再生工艺流程铜氨液制备流程回流塔固定副塔及回收塔填料式铜洗塔还原器筛板式再生器喷射吸氨器合成氨工段凯洛格冷冻系统流程设备标注凯洛格冷冻系统流程原料标注凯洛格冷冻系统流程径向冷激式氨合成塔凯洛格15MPa氨合成系统工艺流程设备标注凯洛格15MPa氨合成系统工艺流程原料标注凯洛格15MPa氨合成系统工艺流程以煤为原料生产合成氨工艺流程冷凝塔氨冷器氨分离器。

一文看懂煤化工具体的单元工艺和设备！附图解！我国是世界上煤炭资源丰富的国家之一，煤炭燃烧排放到大气的粉尘及二氧化硫分别占全国总排放量的50%和80%以上。

发展以煤化工为核心的洁净煤技术，是解决我国能源和环境问题的有效途径。

那么与煤化工相关煤化反应单元工艺都有哪些呢？煤化工是以煤为原料,经化学加工实现煤炭高效洁净综合利用的工业。

其中煤化工反应单元如图所示：煤的干馏的主要产品有气态(煤气)、液态(焦油)和固态(半焦或焦炭)等。

煤的干馏过程中涉及到煤炭低温干馏、煤炭高温干馏——炼焦、焦化产品的回收和加工等单元工艺。

煤炭气化的主要有效成分包括一氧化碳、氢气和甲烷等煤炭气化过程中涉及到移动床煤气化、碎煤流化床气化、煤的气流床气化。

其他方法包括：熔融床煤气化、煤的催化气化、煤的加氢气化、煤的地下气化等单元工艺。

煤制油(煤炭液化)的主要产品是将煤中有机质大分子转化为中等分子的液态产物。

其生产工艺包括：煤炭直接加氢液化与煤炭间接液化二种不同的工艺单元。

煤基化工产品包括煤制碳素制品、电石生产、褐煤蜡生产、煤基甲醇制烯烃技术等工艺单元。

煤炭多联产技术包括煤气化联合循环发电、煤气化一液体产品一制氢一发电。

具体单元工艺如下煤的干馏煤的干馏是煤在隔绝空气条件下加热至较高温度时，所发生的一系列物理变化和化学变化的复杂过程，称为煤的热解，或称热分解和干馏。

迄今为止煤加工的主要工艺仍是热加工，煤炼焦工业就是典型的例子。

煤炭热分解是指煤在加热过程中发生的变化。

可见煤热分解过程大致分为三个阶段：第一阶段（室温～300℃）：煤的外形无变化第二阶段（300℃～600℃）：煤黏结成半焦第三阶段（600℃～1000℃）：形成焦炭煤热解的影响因素煤化程度：随煤化程度增加，热解开始温度逐渐升高。

加热终温：随最终温度的升高，焦炭和煤焦油产率下降，煤气产率增加，但热气热值降低。

升温速率：升温速率对煤的黏结性有明显的影响，可增加煤气与焦油的产率。

热解压力：液体产物数量及停留时间随压力增加而增加。

煤碳焦化厂生产工艺及流程一、焦系统工艺流程图煤塔→振动给料机→捣固装煤车→荒煤气→上升管→桥管→集气管→吸气管→气液分离器→回收分厂↑→ 焦炉→罩式拦焦车→熄焦车→熄焦塔→凉焦台→焦1皮带→↑ ↘↓推焦车↘↑ ↓ ↓消烟除尘车→除尘通风机→ 烟囱→焦3皮带→焦4皮带→单层振动筛→焦5皮带→分料器→焦6皮带↓ ↓ ↓↓可逆输送机↓ ↓ ↓中焦焦仓←25~40㎜级←双层振动筛焦8皮带大焦焦仓↙↓ ↓小焦焦仓←10~25㎜级＜10㎜级→焦沫仓＞40㎜级大焦焦场→汽车外运二、鼓冷系统工艺流程从焦炉来的荒煤气、氨水、焦油首先在气液分离器进行气液分离，分离出的粗煤气分别进入循环池；分离下来的焦油、氨水和焦油渣一起进入进入机械化氨水澄清槽。

离开气液分离器的煤气进入横管式初冷器，初冷器分上、下两段，在初冷器上段，用循环水间接冷却煤气冷却至45℃，再经下段制冷水间接冷却，使煤气进一步降温至22℃，冷却后的煤气进入旋流板捕雾器，最后进入煤气鼓风机进行加压，加压后煤气进入电捕焦油器，捕集焦油雾滴后的煤气，送往脱硫及硫回收工段。

送往用户使用。

初冷器的煤气冷凝液分别由初冷器上、下段流出，分别经初冷水封槽进入上、下段冷凝液循环槽，由冷凝液循环泵送至初冷器上、下段喷淋，吸收净化煤气中的奈；苯；酚等，多余部分下段冷凝液循环泵外排气液分离器前荒煤气管上或焦油氨水机械分离槽内。

由气液分离器来的氨水焦油混合液自流入机械化氨水澄清槽，在槽内经重力分离作用，上层为储藏的的氨水，连续满流至循环氨水槽后，经循环氨水泵加压后，送焦炉桥底部水管处喷洒冷却荒煤气。

多余的氨水去剩余氨水槽，用剩余氨水泵送至脱硫工段进行蒸氨。

中部为焦油，经焦油液位调节器连续压入焦油中间槽，当达到一定液位时，用焦油泵将其送至焦油槽，焦油需外售时，用焦油泵送往装车台装车外售。

焦油渣则沉淀于澄清槽底部，经链条刮板机连续刮出槽外。

定期送往煤场掺混炼焦。

三、循环水流程由循环水池来的循环水经循环水泵加压后分别供给横管初冷器一段、风机冷却器、预冷塔换热器装置，氨水废水强制冷却器、氨酚冷却凝缩器，粗苯冷凝冷却器，一段油水换热器、空压站。

现代煤化工工艺路线总图煤化工工艺路线图煤制甲醇典型工艺路线图1、合成甲醇的化学反应方程式：（1）主反应：CO+2H2=CH3OH+102.5KJ/mol（2）副反应2CO+4H2=CH3OCH3+H2O+200.2 KJ/molCO+3H2=CH4+H2O+115.6 KJ/mol4CO+8H2=C4H9OH+3H2O+49.62 KJ/molCO2+H2=CO+H2O-42.9 KJ/mol2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。

3、CO变换反应CO+H2O(g)=CO2+H2 （放热反应）4、水煤气组分与甲醇合成气组分对比气体种类气体组分（%）CO H2CO2CH4水煤气37.350.0 6.50.3甲醇合成29.9067.6429.900.1气天然气制甲醇工艺流程图1、合成甲醇的化学反应方程式：CH4+H2O=CH3OH+H22、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。

由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求。

3、蒸汽转化反应CH4+H2O(g)=CO+H2（强吸热反应）4、纯氧部分氧化反应2CH4+O2=2CO+4H2+35.6kJ/molCH4+O2=CO2+2H2+109.45 kJ/molCH4+O2=CO2+H2O+802.3 kJ/mol5、天然气组分与甲醇合成气组分对比气体种气体组分（%）类CO H2CO2CH4天然气----------- 3.296.2甲醇合29.9067.6429.900.1成气石油化工、煤炭化工产品方案对比（生产烯烃）以天然气（或煤气）为原料的MTO技术流程煤制烯烃主要工艺流程以天然气（或煤炭）为原料的MTP技术流程煤液化是把固体煤通过化学加工过程，使其转化成为液体燃料、化工原料和产品的先进洁净煤技术。

煤化工工艺流程图煤化工是利用煤炭作为原料进行加工生产的工艺，主要包括煤炭的煤气化、气体净化、合成气制备、气体加氢、合成油制备和产品精制等环节。

下面是一个简要的煤化工工艺流程图。

一、煤气化煤气化是将煤炭在高温高压条件下进行裂解反应，产生煤气的过程。

煤炭首先经过粉碎、煤气化剂的预处理后，进入煤气化炉，煤与煤气化剂发生反应，生成煤气和煤渣。

煤气经过煤渣分离后进入下一步的气体净化。

二、气体净化煤气中含有大量的杂质，需要进行气体净化处理。

首先进行除尘，去除煤气中的固体颗粒物；然后进行脱硫，去除煤气中的硫化物；接着进行脱氮，去除煤气中的氮氧化物。

经过气体净化后得到纯净的合成气。

三、合成气制备合成气制备是将煤气中的一氧化碳和氢气按照一定比例配制，得到合成气。

合成气是煤化工的核心产品，可以用于制造合成油、化学品和燃料等。

制备合成气的主要反应是水煤气变换反应和乙炔合成反应。

经过合成气制备后得到合成气。

四、气体加氢合成气经过水煤气变换反应后，得到的合成气中还含有少量的一氧化碳，需要进一步进行气体加氢。

气体加氢是将一氧化碳和一氧化碳与氢气在催化剂的作用下发生反应生成甲醇和一碳酸酯等有机物。

经过气体加氢后得到富氢气体。

五、合成油制备煤化工的最终目标是制备合成油。

将富氢气体与催化剂一起在合成油装置中进行反应，生成合成油和尾气。

合成油是类似于石油的液体燃料，可以用于发电、燃料和化学原料等领域。

六、产品精制合成油中还含有一定量的杂质，需要经过产品精制处理。

产品精制主要包括精制塔、蒸馏塔和泵等设备，通过物理和化学方法去除杂质，提高产品纯度和质量。

综上所述，煤化工的工艺流程包括煤气化、气体净化、合成气制备、气体加氢、合成油制备和产品精制等六个环节。

这是一个简要的工艺流程，实际操作中可能还会包括其他环节和设备。

煤化工是一种重要的煤炭加工技术，可以实现煤炭资源的高效利用，减少能源排放，具有重要的经济和环境意义。

煤化工工艺路线图煤制甲醇典型工艺路线图1、合成甲醇的化学反应方程式：（1）、主反应：C O+2H2=C H3O H+102.5K J/m o l（2）、副反应2CO+4H2=CH3OCH3+H2O+200.2 KJ/molC O+3H2=C H4+H2O+115.6K J/m o l4C O+8H2=C4H9O H+3H2O+49.62K J/m o lC O2+H2=C O+H2O-42.9K J/m o l2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。

3、CO变换反应C O+H2O(g)=C O2+H2（放热反应）4、水煤气组分与甲醇合成气组分对比天然气制甲醇工艺流程图1、合成甲醇的化学反应方程式：C H4+H2O=C H3O H+H22、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。

由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求。

3、蒸汽转化反应C H4+H2O(g)=C O+H2（强吸热反应）4、纯氧部分氧化反应2C H4+O2=2C O+4H2+35.6k J/m o lC H4+O2=C O2+2H2+109.45k J/m o lC H4+O2=C O2+H2O+802.3k J/m o l5、天然气组分与甲醇合成气组分对比石油化工、煤炭化工产品方案对比（生产烯烃）以天然气（或煤气）为原料的MTO技术流程以天然气（或煤炭）为原料的MTP技术流程水煤炭直接液化工艺流程简图NEDOL直接液化工艺流程。

煤化工产业工艺路线、技术水平及技术特点1 、煤化工产业工艺路线煤化工是指以煤炭为原料，经化学加工将煤炭转化为气体、液体和固体燃料以及化学品的工业。

煤化工主要有煤焦化、煤气化和煤液化三条工艺路线，具体产品线如图6.1 所示。

图6.1 ：煤化工产业链示意图BDO （丁二醇）是一种重要的基本有机化工和精细化工原料；PVA （聚乙烯醇）是一种用途广泛的水溶性高分子聚合物；PVC （聚氯乙烯）是氯乙烯的聚合物；DMF （二甲基甲酰胺）是一种优良有机溶剂及重要化工原料，主要应用于聚氨酯、腈纶、医药、农药、染料、电子等行业。

（1 ）煤焦化路线煤焦化路线又称煤炭高温干馏，即以煤为原料，在隔绝空气条件下，加热到1,000 ℃左右，经高温干馏生产焦炭，同时获得焦炉煤气、煤焦油并回收其它化工产品的一种煤转化工艺。

煤焦化的主要产品是焦炭。

焦炭是一种常用的大宗商品，广泛应用于制造电石和冶金等领域。

焦炉煤气、粗苯和煤焦油是煤焦化的副产物。

焦炉煤气可以提取苯、甲苯、二甲苯，煤焦油可以提取萘、蒽醌和吡啶等芳香或稠环烃，也可以加氢生产燃料油品和石脑油。

焦炉煤气主要成分为一氧化碳，可以用来合成氨和甲醇等下游化工品。

（2 ）煤气化路线煤气化是指煤与载氧气化剂之间的一种部分氧化还原反应的过程，工业上称为合成气（“Syngas ”）。

该气体中主要含有一氧化碳、氢气和二氧化碳等，可以用来合成甲醇以及各类氮肥、硝酸、联碱、二甲醚、烯烃和醋酸等。

煤气化路线的核心产品是甲醇、二甲醚及煤制烯烃等。

其中甲醇是重要的有机化工原料和溶剂，也可以应用于汽车燃料。

二甲醚与石油液化气具有相似的物理性质，可以替代液化气或者作为掺烧液化气的燃料，也可以替代柴油作为车用燃料。

烯烃（乙烯、丙烯）是消费量最大的化工产品，近年来甲醇生产烯烃的工艺技术和经济性产生一定突破，给甲醇带来较大的发展空间。

（3 ）煤液化路线煤液化路线是指将固体煤炭转变成液体燃料，用作石油基燃料的替代品。
