现代煤化工工艺路线总图

82张煤化工里典型工段工艺动图你最需要它！小编：今天为大家呈上煤化工行业里典型的工段工艺动图，包含造气工段、脱硫工段、脱碳工段和氨合成工段，不管是一线工作人员还是管理者，都十分需要它！造气工段分为：煤气化工艺流程、气化炉及附属设备、水煤浆制备工段煤气化工艺流程三种气化方式锁斗系统工艺流程泻压锁斗系统工艺流程清洗锁斗系统工艺流程排渣锁斗系统工艺流程充压锁斗系统工艺流程集渣多喷嘴对喷水煤浆气化工艺流程shell气化法流程直接激冷方式的TEXACO气化炉工艺流程装有煤气冷却器的TEXACO气化炉工艺流程KT气化流程气化压力为3MPa急冷流程气化压力为3MPa的废热锅炉流程气化压力为8.5MPa的急冷流程中型氨厂煤造气工艺流程固定层加压连续气化工艺流程灰处理工艺流程气化炉及附属设备德士古（TEXACO）气化炉德士古（TEXACO）气化工艺烧嘴K-T气化炉水煤浆气化工艺急冷流程用气化炉沸热锅炉流程用气化炉日产千吨合成氨厂急冷流程用气化炉氧与蒸汽外混合双套管喷嘴二次气流雾化双套管喷嘴水煤浆制备工艺流程灰处理工艺流程自动机主水压缸剖面图湿式电除尘器固定层加压连续气化工艺流程废热锅炉气柜洗气塔中型氨厂煤造气工艺流程直径为2.74m煤气发生炉固定层煤气发生炉中燃烧的分层情况水煤浆制备工段水煤浆制备工段称量给料机活塞隔膜泵工作原理活塞隔膜泵结构球式磨煤机煤浆搅拌器水煤浆制备工艺流程脱硫工段包括：脱硫工艺流程、脱硫设备脱硫工艺流程常压高塔再生法脱硫工艺流程自吸式喷射再生流程喷射再生法脱硫工艺流程活性炭脱硫及硫化铵溶液再生工艺流程活性炭脱硫及过热蒸汽再生工艺流程钴钼加氢-氧化锌脱硫工艺流程年产30万t合成氨厂硫磺回收工艺流程塔卡哈克斯湿法脱硫工艺流程希罗哈克斯湿式氧化法处理废液工艺流程脱硫设备脱硫槽喷旋塔结构示意图旋流板塔板简图箱式干法脱硫装置脱碳工段包括：低温甲醇洗、甲烷化、碳酸丙烯酯脱碳工艺、铜氨洗工艺、高压液氮洗低温甲醇洗低温甲醇洗涤法脱除二氧化碳流程同时脱出硫化物和二氧化碳的低温甲醇洗涤流程吸收塔再生塔甲烷化甲烷化多段绝热反应器的甲烷化反应流程碳酸丙烯酯脱碳工艺碳酸丙烯酯脱碳工艺铜氨洗工艺套筒式再生器铜氨液洗涤与再生工艺流程铜氨液制备流程回流塔固定副塔及回收塔填料式铜洗塔还原器筛板式再生器喷射吸氨器合成氨工段凯洛格冷冻系统流程设备标注凯洛格冷冻系统流程原料标注凯洛格冷冻系统流程径向冷激式氨合成塔凯洛格15MPa氨合成系统工艺流程设备标注凯洛格15MPa氨合成系统工艺流程原料标注凯洛格15MPa氨合成系统工艺流程以煤为原料生产合成氨工艺流程冷凝塔氨冷器氨分离器。

煤化工产业工艺路线与技术水平煤化工产业是指以煤为原料，经过一系列化学反应制成化工产品的产业领域，主要包括煤焦化、煤炭气化、炼焦化学、煤制气、煤制甲醇、煤制合成氨、煤炭加氢制油、煤基新材料等多个分支。

自20世纪50年代开始，我国煤化工产业发展进入了高速发展的阶段，煤化工产品的种类也逐渐增多。

本文将就煤化工产业工艺路线与技术水平进行简要介绍。

1、煤焦化煤焦化是将煤在高温下分解成焦炭、煤气和煤焦油的过程。

煤焦化是冶金工业中生产高质量焦炭的主要途径之一。

随着石油和天然气资源的逐渐枯竭，煤焦化除了冶金工业外，也逐渐在化工、能源领域得到了广泛应用。

2、煤炭气化煤炭气化是以煤为原料，在氧气和水蒸气的存在下进行的化学反应，产生的气体主要成分是一氧化碳和氢气，包括氮气、二氧化碳等。

煤炭气化在我国的实践中主要用于煤制氢、煤制甲醇和煤制合成氨等领域。

煤炭气化技术的成熟和发展，不仅可以增加煤的利用率，同时也可以减少煤炭的消耗。

3、炼焦化学炼焦是将煤炭在高温下进行反应而得到的高质量固态碳基材料。

炼焦是煤焦化行业中最基本和原始的工艺，可分为手工炼焦、半机械化炼焦和全自动化炼焦三种类型。

炼焦化学产物主要是焦炭、焦炭气和焦油等。

4、煤制气煤制气是将煤炭在高温下和适量氧气或蒸汽在气化炉内反应，产生一氧化碳和氢气，再经过净化、调质等工艺制成高质量的合成气。

合成气中含有一氧化碳、二氧化碳、氢气、氮气、一氯甲烷等气体成分。

煤制气技术在工业、能源和化工领域中有着广泛的应用，如制备合成氨、甲醇、合成烃等。

5、煤制甲醇煤制甲醇是通过煤炭、天然气、石油、生物质材料等作为原料，通过现代化技术路线，经过气化、合成、精制等多环节的反应，生产出高纯度的甲醇。

煤制甲醇可以用于工业、化工、能源等各个领域，也是目前较为成熟和广泛发展的煤化工领域。

6、煤制合成氨煤制合成氨是将一氧化碳、二氧化碳、氢气等气体经过高压、高温的反应，制得氨气的过程。

煤制氨广泛应用于农业、化工和能源领域，是我国工业发展中非常重要的领域之一。

煤化工工艺路线图煤制甲醇典型工艺路线图1、合成甲醇的化学反应方程式：（1）、主反应：C O+2H2=C H3O H+102.5K J/m o l（2）、副反应2CO+4H2=CH3OCH3+H2O+200.2 KJ/molC O+3H2=C H4+H2O+115.6K J/m o l4C O+8H2=C4H9O H+3H2O+49.62K J/m o lC O2+H2=C O+H2O-42.9K J/m o l2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。

3、CO变换反应C O+H2O(g)=C O2+H2（放热反应）4、水煤气组分与甲醇合成气组分对比天然气制甲醇工艺流程图1、合成甲醇的化学反应方程式：C H4+H2O=C H3O H+H22、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。

由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求。

3、蒸汽转化反应C H4+H2O(g)=C O+H2（强吸热反应）4、纯氧部分氧化反应2C H4+O2=2C O+4H2+35.6k J/m o lC H4+O2=C O2+2H2+109.45k J/m o lC H4+O2=C O2+H2O+802.3k J/m o l5、天然气组分与甲醇合成气组分对比石油化工、煤炭化工产品方案对比（生产烯烃）以天然气（或煤气）为原料的MTO技术流程以天然气（或煤炭）为原料的MTP技术流程水煤炭直接液化工艺流程简图NEDOL直接液化工艺流程。

煤化工产业工艺路线、技术水平及技术特点1 、煤化工产业工艺路线煤化工是指以煤炭为原料，经化学加工将煤炭转化为气体、液体和固体燃料以及化学品的工业。

煤化工主要有煤焦化、煤气化和煤液化三条工艺路线，具体产品线如图6.1 所示。

图6.1 ：煤化工产业链示意图BDO （丁二醇）是一种重要的基本有机化工和精细化工原料；PVA （聚乙烯醇）是一种用途广泛的水溶性高分子聚合物；PVC （聚氯乙烯）是氯乙烯的聚合物；DMF （二甲基甲酰胺）是一种优良有机溶剂及重要化工原料，主要应用于聚氨酯、腈纶、医药、农药、染料、电子等行业。

（1 ）煤焦化路线煤焦化路线又称煤炭高温干馏，即以煤为原料，在隔绝空气条件下，加热到1,000 ℃左右，经高温干馏生产焦炭，同时获得焦炉煤气、煤焦油并回收其它化工产品的一种煤转化工艺。

煤焦化的主要产品是焦炭。

焦炭是一种常用的大宗商品，广泛应用于制造电石和冶金等领域。

焦炉煤气、粗苯和煤焦油是煤焦化的副产物。

焦炉煤气可以提取苯、甲苯、二甲苯，煤焦油可以提取萘、蒽醌和吡啶等芳香或稠环烃，也可以加氢生产燃料油品和石脑油。

焦炉煤气主要成分为一氧化碳，可以用来合成氨和甲醇等下游化工品。

（2 ）煤气化路线煤气化是指煤与载氧气化剂之间的一种部分氧化还原反应的过程，工业上称为合成气（“Syngas ”）。

该气体中主要含有一氧化碳、氢气和二氧化碳等，可以用来合成甲醇以及各类氮肥、硝酸、联碱、二甲醚、烯烃和醋酸等。

煤气化路线的核心产品是甲醇、二甲醚及煤制烯烃等。

其中甲醇是重要的有机化工原料和溶剂，也可以应用于汽车燃料。

二甲醚与石油液化气具有相似的物理性质，可以替代液化气或者作为掺烧液化气的燃料，也可以替代柴油作为车用燃料。

烯烃（乙烯、丙烯）是消费量最大的化工产品，近年来甲醇生产烯烃的工艺技术和经济性产生一定突破，给甲醇带来较大的发展空间。

（3 ）煤液化路线煤液化路线是指将固体煤炭转变成液体燃料，用作石油基燃料的替代品。

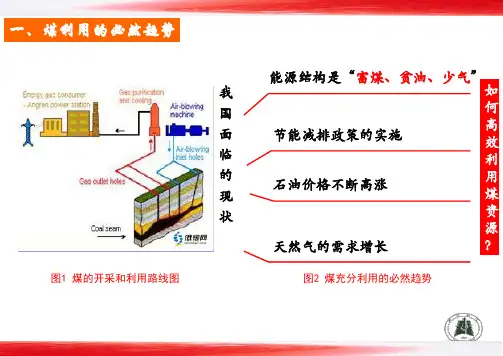

14少气贫油富煤是我国能源消费结构一大特点，国内煤炭市场低迷，国际油价高位运行，再加上环境污染严重等因素，大力推动煤化工、尤其是新型煤化工快速发展。

随着技术不断突破、产业快速兴起，我国新型煤化工发展整体处于世界领先地位。

但近期，由于新冠肺炎疫情影响及国际油价下跌，导致整个行业遭遇历史以来最强冲击，但从保障我国能源安全角度来讲，恰恰体现出煤炭及相关产业的地位和作用，作为煤炭清洁高效利用的主要方向之一，新型煤化工确有发展的必要性和重要性。

一、产业发展现状1.技术路线新型煤化工是以煤为原料，采用先进技术和加工手段制取石油、天然气，以及代替石油天然气、石油制取烯烃、乙二醇、二甲醚等下游产品，新型煤化工产业链如下：图1 新型煤化工产业链2.间接液化、直接液化工艺间接液化是将煤气化并制得合成气，然后通过费托合成法合成，得到燃料油和其他化工产品的过程，工艺流程见图3.直接液化是将煤制成油煤浆，于450℃和10-30MPa压力下催化加氢，获得液化油，并进一步加工成汽油。

柴油机其他化工产品。

图2.间接液化流程图图3.直接液化流程图我国新型煤化工产业发展现状及趋势刘凌云1　周　明2 1.毕节市能源发展技术中心；2.七星关区生态环境保护综合行政执法大队【摘　要】本文阐述了我国新型煤化工产业发展现状，包括工艺技术、产业概况，及产业发展趋势以及所面临挑战，并结合实际情况提出建议对策。

【关键词】新型煤化工；现状；挑战；对策3.产业不断壮大2017年3月22日发布的《现代煤化工产业创新发展布局方案》(以下简称《方案》)首次提出了现代煤化工产业示范区规划布局方案，即“十三五”期间规划布局内蒙古鄂尔多斯、陕西榆林、宁夏宁东、新疆准东4个现代煤化工产业示范区，推动产业集聚发展，打造世界一流的现代煤化工产业示范区。

《方案》要求这四个示范区“十三五”期间新增煤炭转化量总量须控制在2000万吨以内(不含煤制油、煤制气等煤制燃料)。

截至2019年，我国已建成煤制油项目8个，总产能达878万吨;煤制烯烃项目18个和甲醇制烯烃项目16个，合计产能达1669万吨;建成煤制天然气项目5个，总产能64.4亿立方米;煤制乙醇项目7个，合计产能85.5万吨/年，煤基甲醇、二甲醚、乙二醇、醋酸乙酯产能分别达到7620万吨(含焦炉煤气制甲醇)、750万吨、806万吨和292万吨，规模稳居全球首位。

煤化工各工艺路线图汇总【建筑工程类独家文档首发】煤化工是指以煤为原料，经化学加工使煤转化为气体、液体和固体燃料以及化学品的过程。

主要包括煤的气化、液化、干馏，以及焦油加工和电石乙炔化工等。

新型煤化工以生产洁净能源和可替代石油化工的产品为主，通常指煤制油、煤制甲醇、煤制二甲醚、煤制烯烃、煤制乙二醇、煤制天然气等等。

煤化工工艺路线图煤制甲醇已经是相对成熟的工艺路线，煤制甲醇工艺路线的主要差异是造气工序的不同。

目前，世界上采用煤为原料的造气技术有鲁奇（Lurgi）的固定床加压气化技术、德士古（Texaco）、道化学（DOWChemical）的水煤浆气化技术和西门子（GSP）、壳牌（Shell）的粉煤气化技术。

鲁奇的固定床加压气化技术工业化时间最长，但是由于该技术气化温度较低，生成气中甲烷含量大，不宜用作制甲醇用合成气。

德士古炉在我国已有多台使用经验，且90%以上的材料和部件可国产化，因此投资较省。

1、合成甲醇的化学反应方程式：(1)主反应：CO 2H2=CH3OH 102.5KJ/mol(2)副反应2CO 4H2=CH3OCH3 H2O 200.2 KJ/molCO 3H2=CH4 H2O 115.6 KJ/mol4CO 8H2=C4H9OH 3H2O 49.62 KJ/molCO2 H2=CO H2O-42.9 KJ/mol2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。

3、CO变换反应CO H2O(g)=CO2 H2 (放热反应)4、水煤气组分与甲醇合成气组分对比1、合成甲醇的化学反应方程式：CH4 H2O=CH3OH H22、甲醇合成气要求氢碳比f=(H2-CO2)/(CO CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。

115张流程图让你彻底熟悉煤化工艺！首先来一张汇总图，告诉大家煤化工究竟有什么：接下来小编依照这个模式，以工艺流程图的方式带大家彻底了解煤化行业。

煤气化工艺鲁奇加压气化工艺鲁奇炉造气工艺流程简图BGL气化（液态排渣鲁奇炉）BGL气化工艺流程简图德士古气化工艺a、直接淬冷（激冷流程）适用于制NH3和H2 (因为这种流程易于和变换反应器配套，激冷产生蒸气可满足变换的需要)b、间接冷却（废锅流程）壳牌气化工艺多喷嘴对置气化工艺多喷嘴对置气化工艺流程图航天炉气化工艺航天炉气化工艺流程图恩德炉气化工艺恩德炉的气化工艺流程GSP气化工艺GSP气化工艺流程图SE-东方炉气化工艺SE-东方炉气化工艺流程温克勒气化工艺加压灰熔聚流化床粉煤气化工艺加压灰熔聚流化床粉煤气化技术流程图U－Gas灰熔聚气化工艺U－Gas灰熔聚气化工艺流程图多元浆料新型气化技术多元浆料气化工艺流程图熔铁气化工艺熔盐气化工艺熔渣气化工艺煤气净化工艺煤气净化工艺煤气净化工艺原则性工艺流程图低温甲醇洗工艺低温甲醇洗工艺流程图两段式低温甲醇洗工艺两段式低温甲醇洗工艺流程图煤制合成氨造气净化阶段合成气变换工段变换气精炼阶段氨合成工段煤制天然气煤制天然气工艺流程图直接甲烷化间接甲烷化煤制乙二醇合成气草酸酯制乙二醇工艺流程图烯烃制乙二醇工艺流程图草酸二甲酯制乙二醇工艺流程图煤制甲醇煤制甲醇工艺流程图固定床煤制甲醇工艺流程气流床煤制甲醇工艺流程焦炉气制甲醇工艺流程氨醇联产工艺流程甲醇制烯烃工艺Lurgi公司的MTP工艺MTP工艺流程图POU/Hydro公司的MTO工艺MTO工艺流程图大连物化所DMTO工艺DMTO工艺流程图中石化的SMTO工艺SMTO工艺流程图清华大学的FMTP工艺FMTP工艺流程惠生自主研发MTO烯烃分离技术MTO烯烃分离工艺流程图煤制油：煤间接液化典型的煤间接液化工艺流程南非的萨索尔（Sasol）费托合成法SASOL生产工艺流程示意图SASOL煤气化工艺流程图1）固定床煤间接液化工艺2）SSPD浆态床煤间接液化工艺美国的Mobil的MTG工艺（甲醇制汽油法）Mobil甲醇转化为汽油工艺流程固定床工艺流程图Lurgi公司甲醇制汽油工艺流程图荷兰SHELL的中质馏分合成（SMDS）工艺中科院山西煤化所低温煤间接液化工艺MFT工艺流程图SMFT合成工艺流程图兖矿集团的间接液化工艺1）低温煤间接液化工艺2）高温煤间接液化工艺煤制油：煤直接液化煤炭直接液化工艺流程图美国SCR溶剂精炼煤工艺美国SCR溶剂精炼煤工艺流程图美国EDS工艺美国EDS工艺流程图美国H-Coal工艺美国H-Coal工艺流程图德国IGOR 工艺德国IGOR 工艺流程图日本NEDOL工艺日本NEDOL工艺流程图日本褐煤液化（BCL）工艺日本BCL工艺流程图催化两段液化工艺（CTSL工艺）CTSL工艺流程图HTI工艺HTI工艺流程图俄罗斯FFI低压加氢液化工艺FFI低压加氢液化工艺流程图神华煤直接液化工艺神华煤直接液化工艺流程图延长煤油混炼技术延长煤油混炼工艺流程图煤干馏工艺气体热载体直立炉工艺三段炉流程图SJ 低温干馏工艺流程MRF工艺MRF 工艺流程示意图DG工艺大连理工大学DG工艺流程示意图BJY工艺济南锅炉厂循环流化床循环灰作为固体热载体的“热电煤气多联产”工艺示意图BT工艺ZDL工艺浙江大学流化床热解联产工艺Garrent工艺Garrent工艺最初由美国Garrent公司开发，其工艺过程为：将煤粉碎至200目以下，用高温半焦（650℃~870℃）作为热载体将煤粉在两秒钟内加热到500℃以上，由于停留时间很短有效地防止了焦油的二次分解。

现代煤化工六大产业——煤制烯烃+煤制乙二醇+煤制乙醇+煤制油+煤制天然气+甲醇现代煤化工是指以煤为原料，采用新型、先进的化学加工技术，使煤转化为气体、液体或中间产品的过程，主要包括以煤气化、液化为龙头生产合成天然气、合成油、化工产品等的能源化工产业。

具体包括煤制油、煤制天然气、低阶煤分质利用、煤制化学品以及多种产品联产等领域，不包括传统煤化工产业。

从国家政策定位来看，发展现代煤化工是我国长期的发展战略。

目前国家也正在一定管控下积极推进。

现代煤化工主要指:煤制烯烃、煤制油、煤制乙二醇、煤制天然气、煤制芳烃等五大产品。

2016年中国的原油进口依存度已经达到了65%，2017年达到了近70%，发展现代煤化工是中国实现石油替代的必然选择。

中国对石油替代的煤化工产品定位主要是燃料和大宗石化产品，技术特征为甲醇、合成气催化转化的低碳催化过程。

煤制烯烃就是生产乙烯和丙烯再加工成聚乙烯、聚丙烯、乙二醇、EVA和乙丙橡胶等下游衍生物。

但目前已经投产、在建和拟建项目的下游产品主要为聚乙烯和聚丙烯，因此本报告的主要研究对象也为这两种产品。

经过2010年以来煤制烯烃示范项目的运行，甲醇制烯烃技术已经得到成功验证。

煤制聚烯烃项目上马热情高涨，截止到2017年底，煤/甲醇制聚烯烃的能力达到了1106万吨，按照目前在建项目计算，2020年前该路线能力将达到1522万吨。

面对煤制烯烃的迅猛发展以及2014年下半年以来油价从100美元/桶以上快速下跌至2017年的主流45-55美元/桶。

煤制烯烃目前生存现状以及未来的发展前景如何，成为行业关注的焦点。

煤制乙二醇在2009年初被列入国家石化产业调整和振兴规划。

煤制乙二醇的竞争对手不仅包括国内的一体化石化企业，也包括中东地区以低价乙烷或者石脑油生产乙二醇的企业。

2016年中国乙二醇进口量757万吨进口依存度达60%，2017年乙二醇进口达到875万吨。

其中，2016年一般贸易方式进口为487万吨，2017年进口贸易方式为617万吨，也就是国内货源能够替代的进口空间。
